1 Corriente Eléctrica Y Ley de Ampere
G10N13natalia

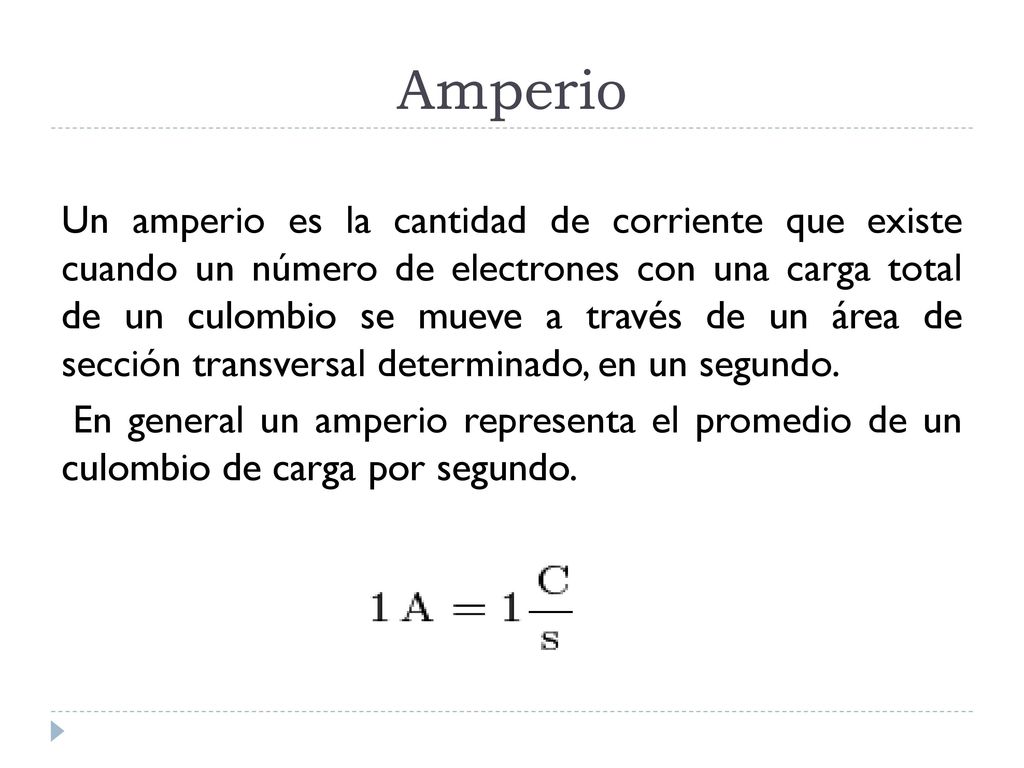

2 Amperio Un amperio es la cantidad de corriente que existe cuando un número de electrones con una carga total de un culombio se mueve a través de un área de sección transversal determinado, en un segundo. En general un amperio representa el promedio de un culombio de carga por segundo.

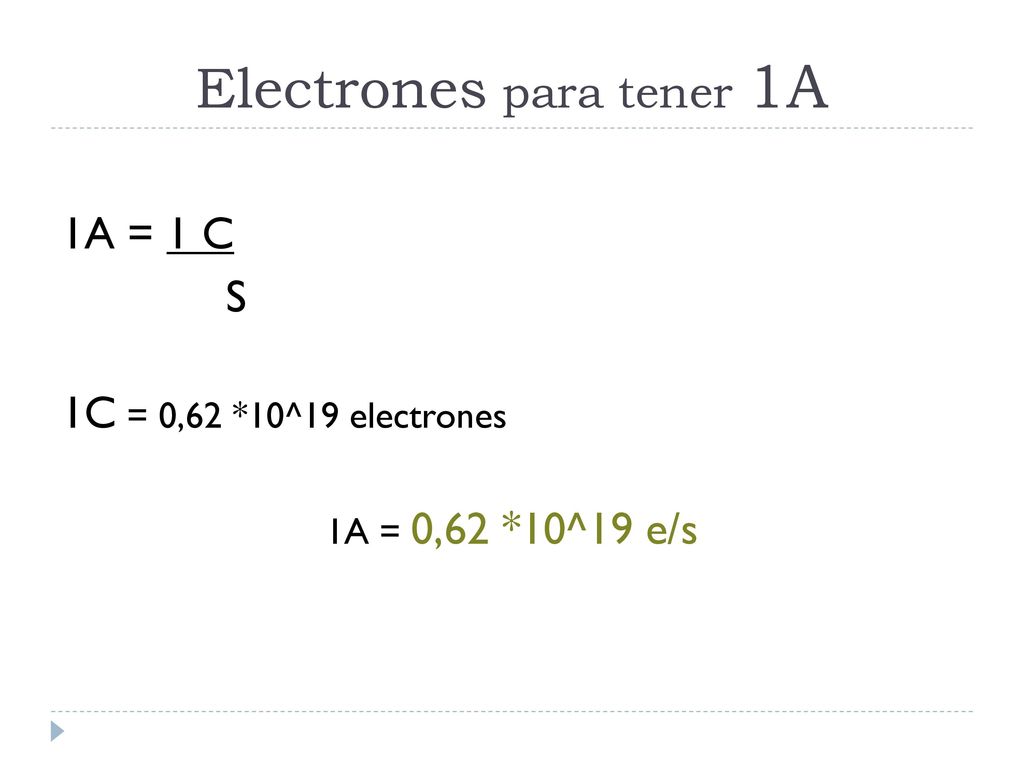

3 Electrones para tener 1A
1A = 1 C S 1C = 0,62 *10^19 electrones 1A = 0,62 *10^19 e/s

4 Tesla y Gauss Un Tesla se puede definir como la inducción de un campo magnético que ejerce una fuerza de 1 N (newton) sobre una carga de 1 C (culombio) que se mueve a velocidad de 1 m/s dentro del campo y perpendicularmente a las líneas de inducción magnética. 1 T = 1 N·s·m−1·C−1 Un Gauss (G) es una unidad de campo magnético del Sistema Cegesimal de Unidades. Un gauss se define como un maxwell por centímetro cuadrado. 1 gauss = 1 maxwell / cm2 En unidades básicas cegesimales es cm−1/2 g1/2 s−1. 1 T = G

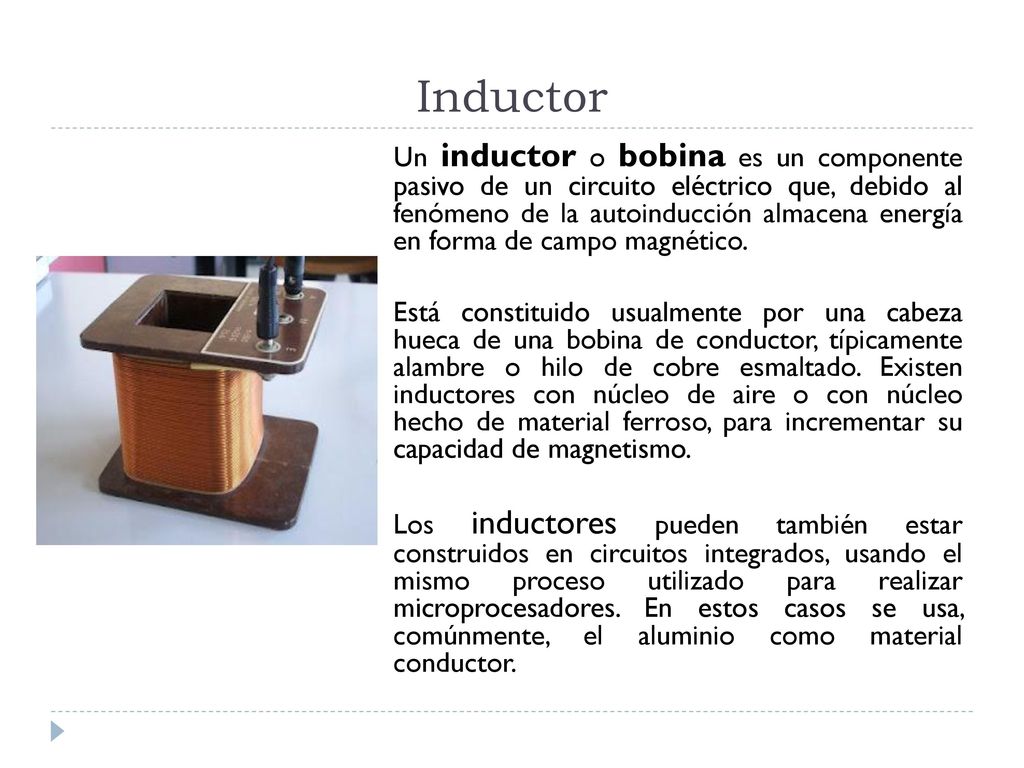

5 Inductor Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción almacena energía en forma de campo magnético. Está constituido usualmente por una cabeza hueca de una bobina de conductor, típicamente alambre o hilo de cobre esmaltado. Existen inductores con núcleo de aire o con núcleo hecho de material ferroso, para incrementar su capacidad de magnetismo. Los inductores pueden también estar construidos en circuitos integrados, usando el mismo proceso utilizado para realizar microprocesadores. En estos casos se usa, comúnmente, el aluminio como material conductor.

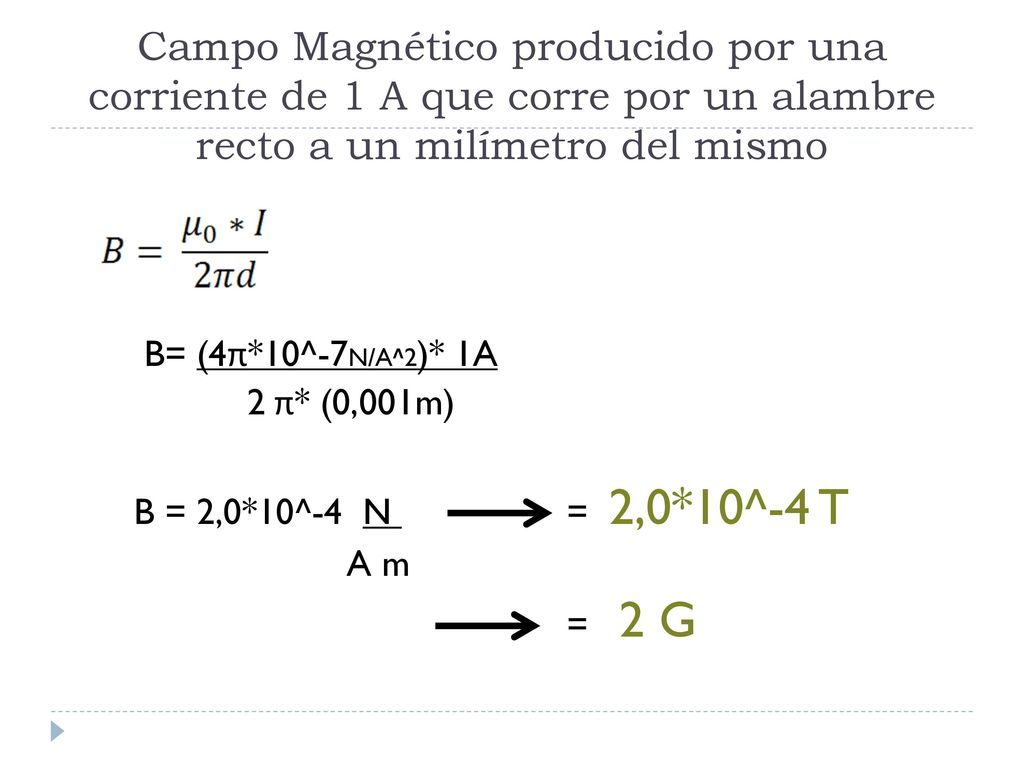

6 Campo Magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo B= (4π*10^-7N/A^2)* 1A 2 π* (0,001m) B = 2,0*10^-4 N = 2,0*10^-4 T A m = 2 G

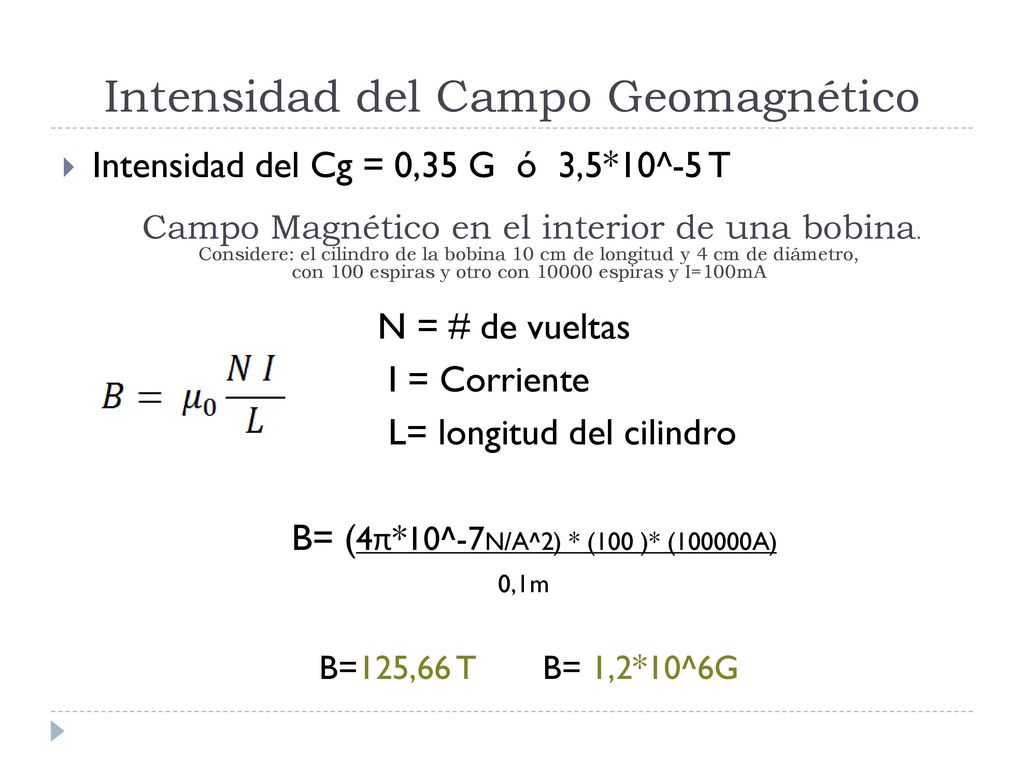

7 Intensidad del Campo Geomagnético
Intensidad del Cg = 0,35 G ó 3,5*10^-5 T  Campo Magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con 100 espiras y otro con espiras y I=100mA N = # de vueltas I = Corriente L= longitud del cilindro B= (4π*10^-7N/A^2) * (100 )* (100000A) 0,1m B=125,66 T B= 1,2*10^6G
