SISTEMAS DE ADQUISICIÓN Y TRANSMISIÓN DE DATOS GEOFÍSICOS

Presentación del tema: "SISTEMAS DE ADQUISICIÓN Y TRANSMISIÓN DE DATOS GEOFÍSICOS"— Transcripción de la presentación:

1 SISTEMAS DE ADQUISICIÓN Y TRANSMISIÓN DE DATOS GEOFÍSICOS
Ana Borreguero Gómez Instituto Geográfico Nacional 20/06/2013

2 Sistemas de adquisición y transmisión de datos geofísicos

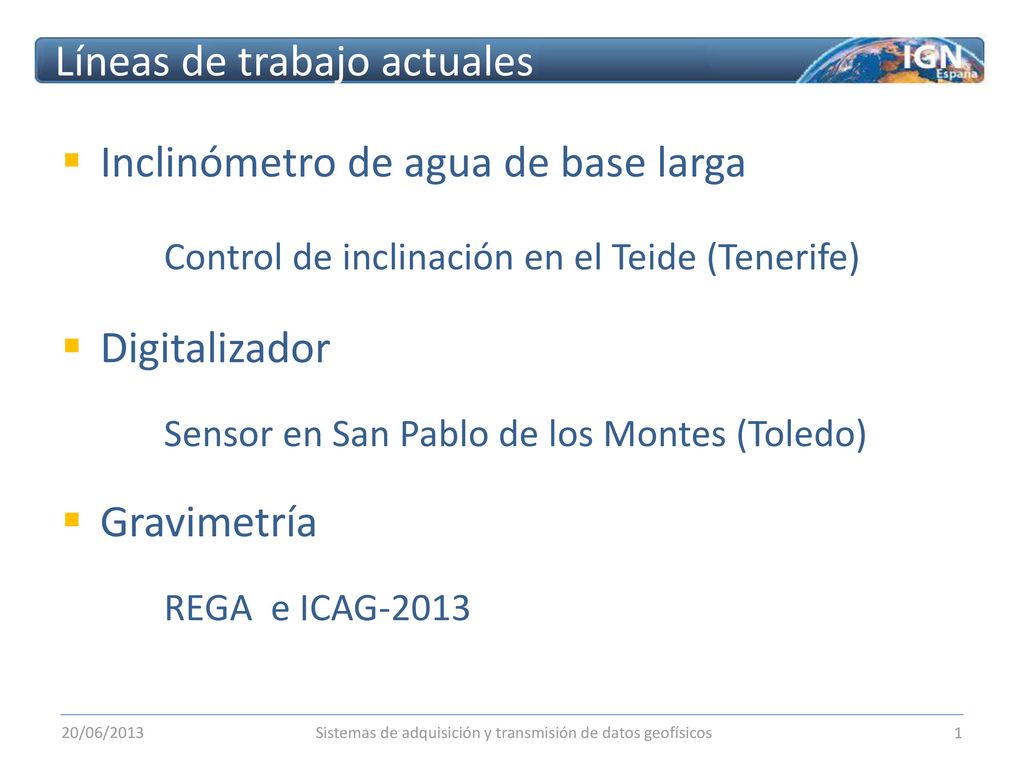

Líneas de trabajo actuales Inclinómetro de agua de base larga Control de inclinación en el Teide (Tenerife) Digitalizador Sensor en San Pablo de los Montes (Toledo) Gravimetría REGA e ICAG-2013 20/06/2013 Sistemas de adquisición y transmisión de datos geofísicos

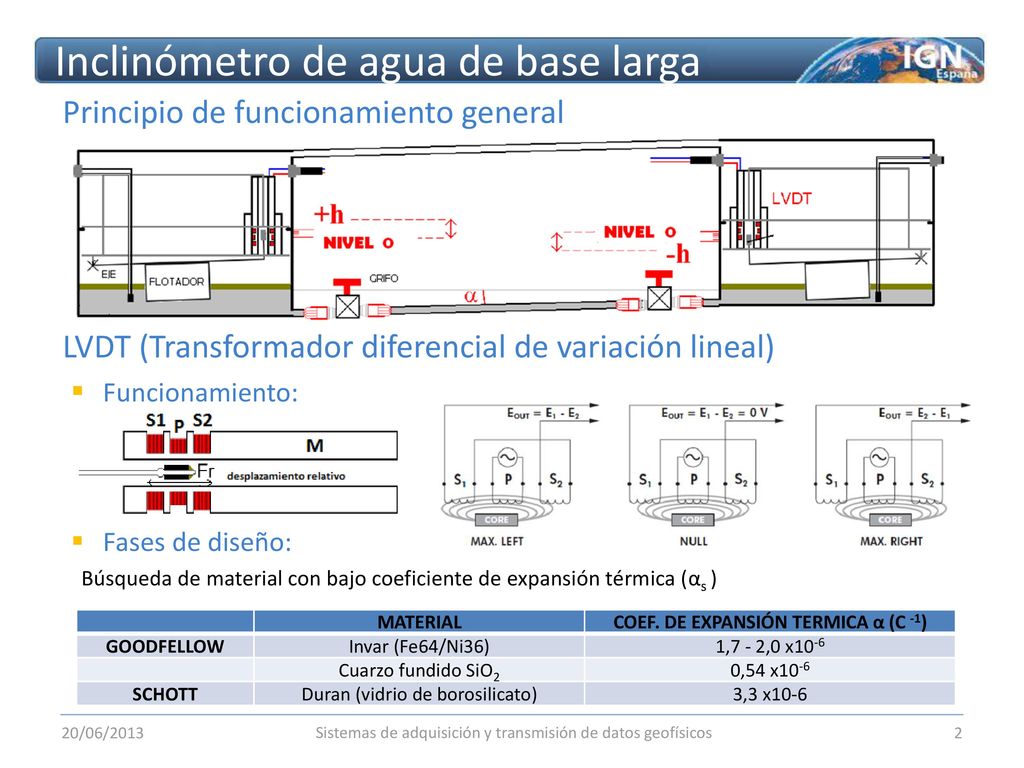

3 COEF. DE EXPANSIÓN TERMICA α (C -1)
Inclinómetro de agua de base larga Principio de funcionamiento general LVDT (Transformador diferencial de variación lineal) Funcionamiento: Fases de diseño: Búsqueda de material con bajo coeficiente de expansión térmica (αs ) MATERIAL COEF. DE EXPANSIÓN TERMICA α (C -1) GOODFELLOW Invar (Fe64/Ni36) 1,7 - 2,0 x10-6 Cuarzo fundido SiO2 0,54 x10-6 SCHOTT Duran (vidrio de borosilicato) 3,3 x10-6 20/06/2013 Sistemas de adquisición y transmisión de datos geofísicos

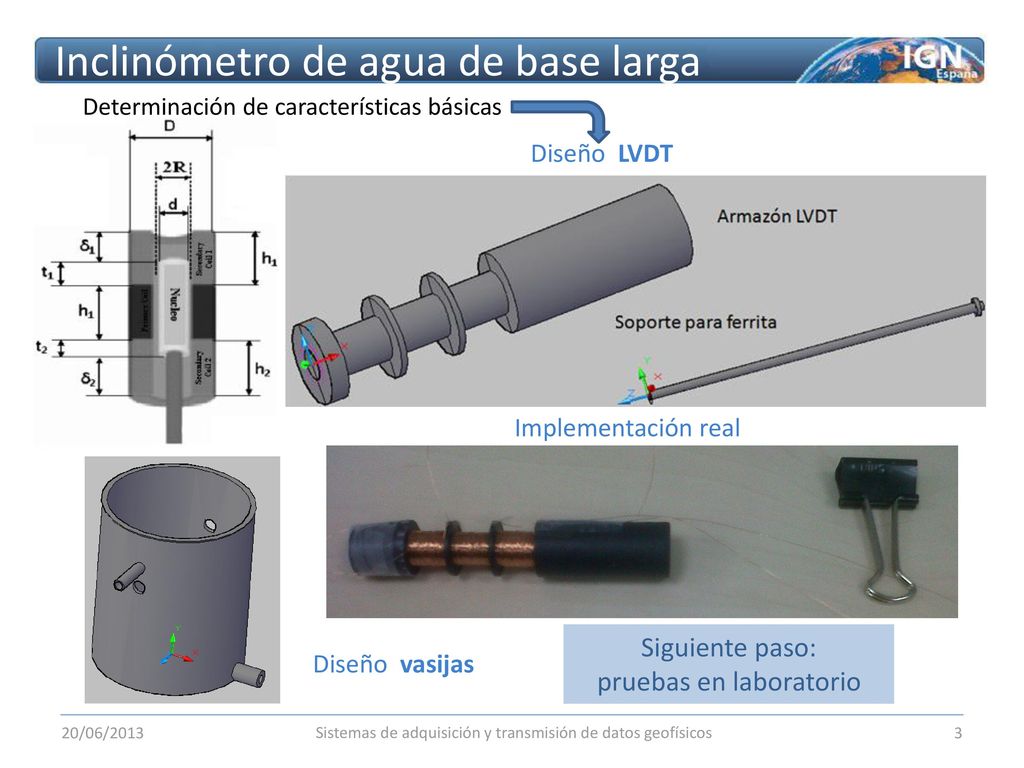

4 Inclinómetro de agua de base larga
Determinación de características básicas Diseño LVDT Implementación real Siguiente paso: pruebas en laboratorio Diseño vasijas 20/06/2013 Sistemas de adquisición y transmisión de datos geofísicos

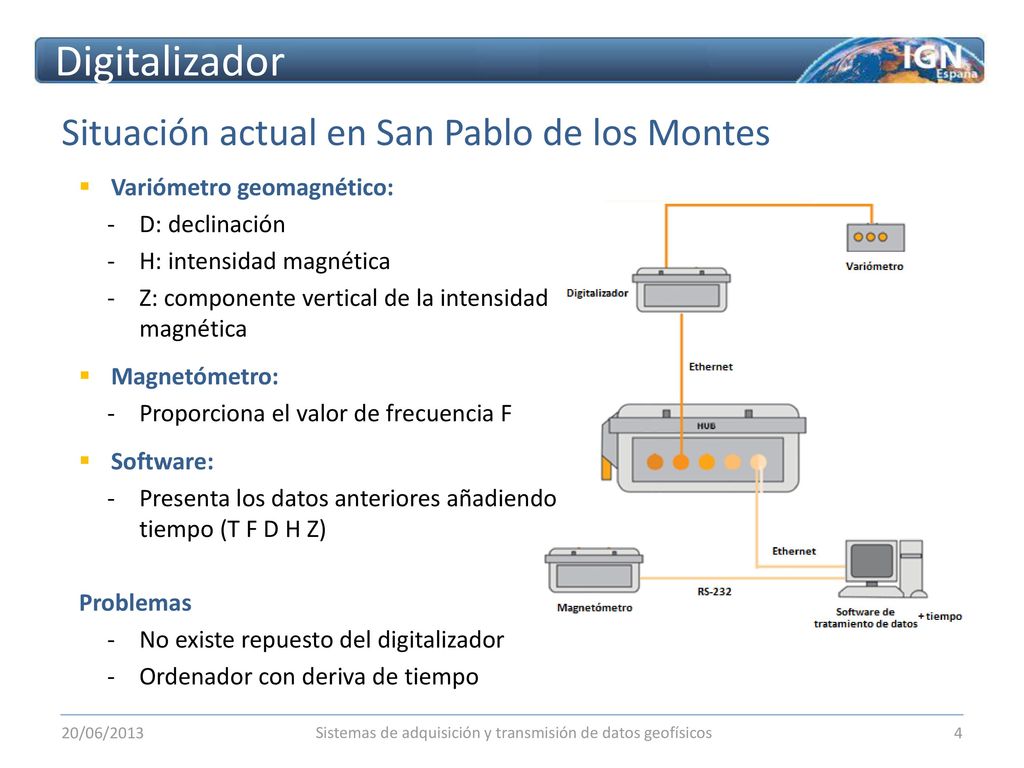

5 Situación actual en San Pablo de los Montes
Digitalizador Situación actual en San Pablo de los Montes Variómetro geomagnético: D: declinación H: intensidad magnética Z: componente vertical de la intensidad magnética Magnetómetro: Proporciona el valor de frecuencia F Software: Presenta los datos anteriores añadiendo tiempo (T F D H Z) Problemas No existe repuesto del digitalizador Ordenador con deriva de tiempo 20/06/2013 Sistemas de adquisición y transmisión de datos geofísicos

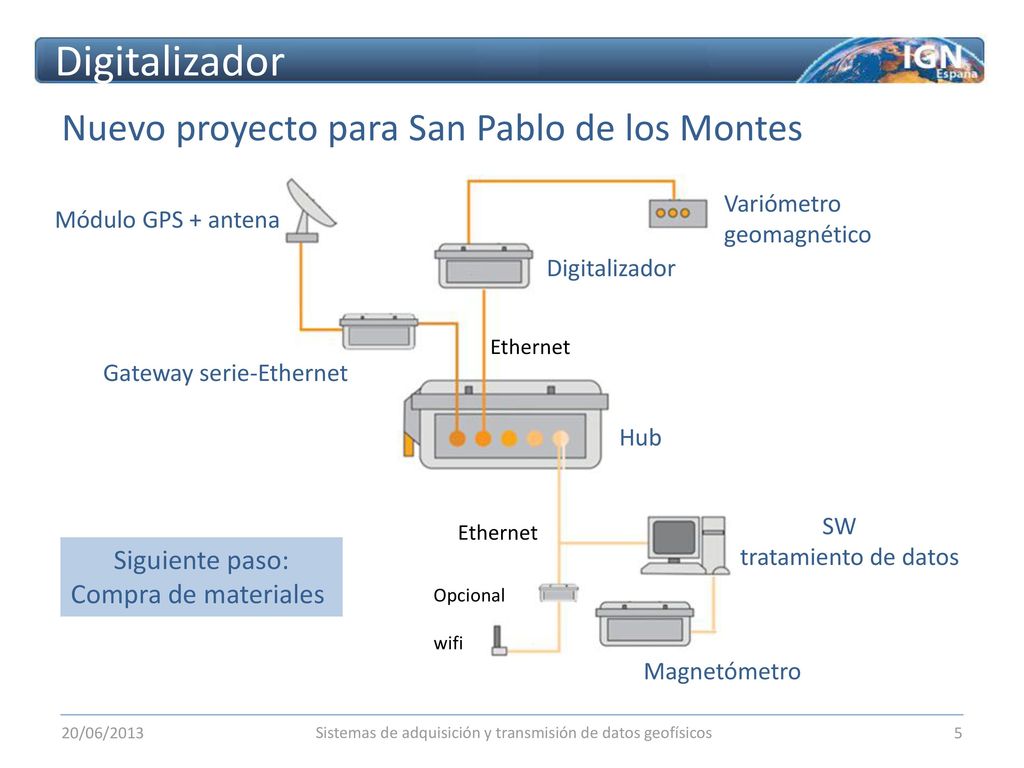

6 Nuevo proyecto para San Pablo de los Montes
Digitalizador Nuevo proyecto para San Pablo de los Montes Gateway serie-Ethernet Módulo GPS + antena Variómetro geomagnético SW tratamiento de datos Hub Digitalizador Ethernet Opcional wifi Magnetómetro Siguiente paso: Compra de materiales 20/06/2013 Sistemas de adquisición y transmisión de datos geofísicos

7 Sistemas de adquisición y transmisión de datos geofísicos

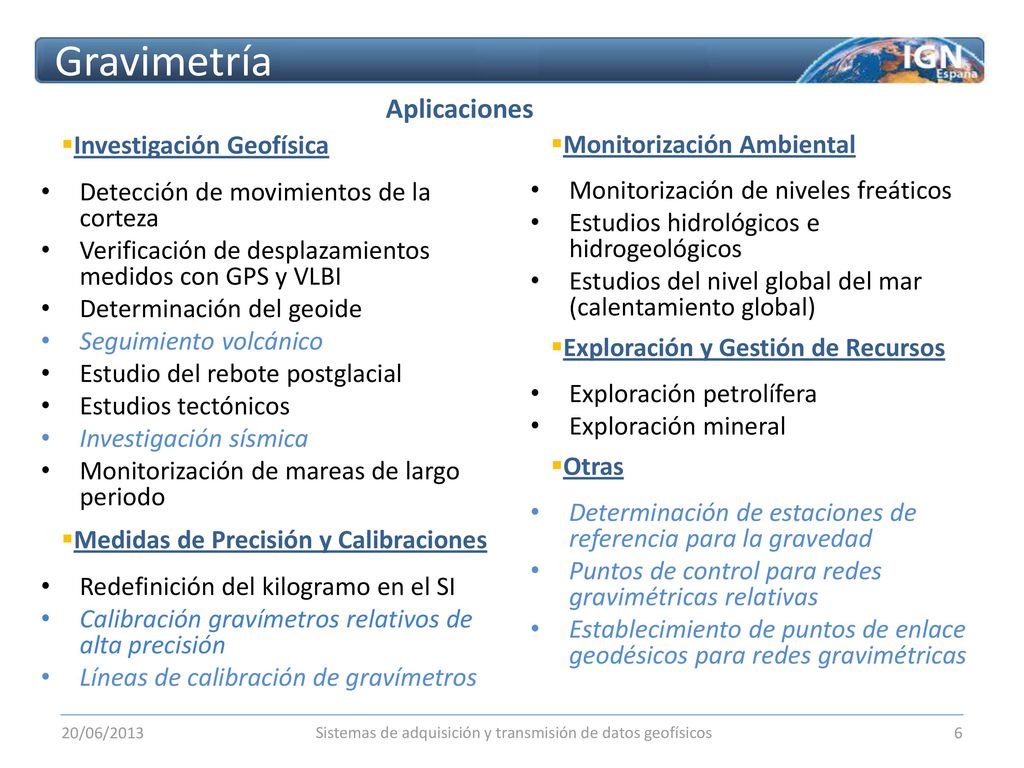

Gravimetría Aplicaciones Investigación Geofísica Detección de movimientos de la corteza Verificación de desplazamientos medidos con GPS y VLBI Determinación del geoide Seguimiento volcánico Estudio del rebote postglacial Estudios tectónicos Investigación sísmica Monitorización de mareas de largo periodo Medidas de Precisión y Calibraciones Redefinición del kilogramo en el SI Calibración gravímetros relativos de alta precisión Líneas de calibración de gravímetros Monitorización Ambiental Monitorización de niveles freáticos Estudios hidrológicos e hidrogeológicos Estudios del nivel global del mar (calentamiento global) Exploración y Gestión de Recursos Exploración petrolífera Exploración mineral Otras Determinación de estaciones de referencia para la gravedad Puntos de control para redes gravimétricas relativas Establecimiento de puntos de enlace geodésicos para redes gravimétricas 20/06/2013 Sistemas de adquisición y transmisión de datos geofísicos

8 Sistemas de adquisición y transmisión de datos geofísicos

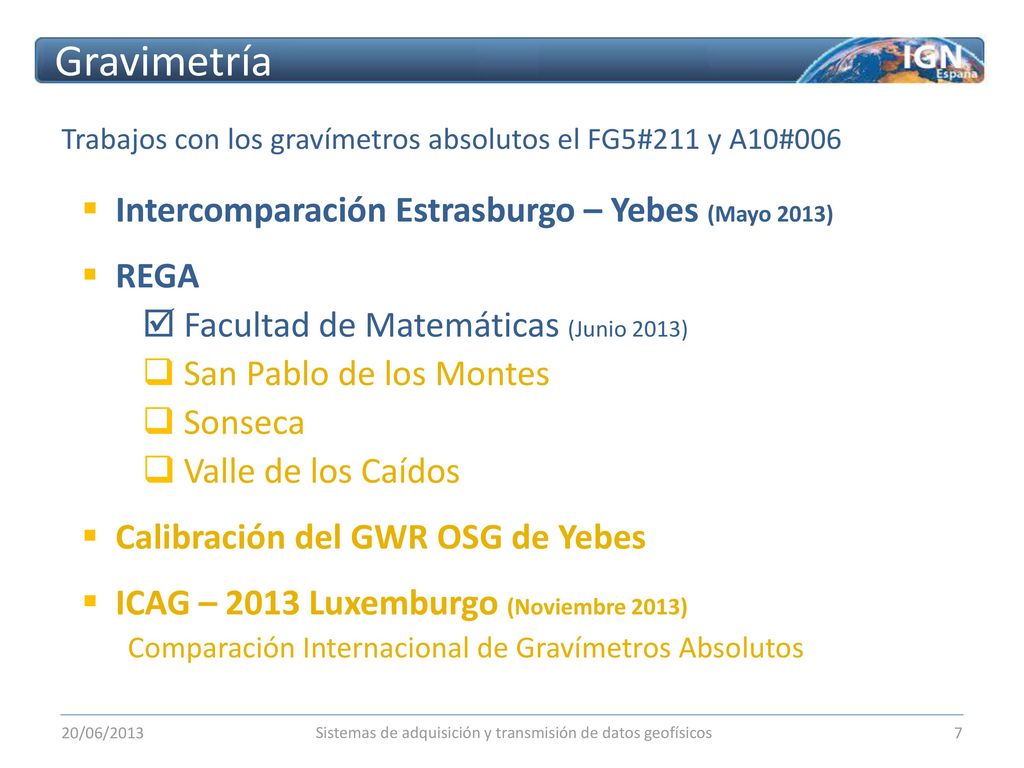

Gravimetría Trabajos con los gravímetros absolutos el FG5#211 y A10#006 Intercomparación Estrasburgo – Yebes (Mayo 2013) REGA  Facultad de Matemáticas (Junio 2013) San Pablo de los Montes Sonseca Valle de los Caídos Calibración del GWR OSG de Yebes ICAG – 2013 Luxemburgo (Noviembre 2013) Comparación Internacional de Gravímetros Absolutos 20/06/2013 Sistemas de adquisición y transmisión de datos geofísicos

9 Preguntas 20/06/2013
