1 Gestión Eficiente de Micro-Redes Eléctricas Interconectadas. I
Gestión Eficiente de Micro-Redes Eléctricas Interconectadas. I. Modelado Mediante el Formalismo DEVS Ariel Loyarte CySE: Grupo de Control y Seguridad Eléctrica (Lavaisse 610, Santa Fe), Facultad Regional Santa Fe, UTN Proyecto: “Modelado, optimización, estimación y control de una micro-red eléctrica (código ENUTIFE TC)”, Director: Dr. Jorge Vega Energía Doctorando Santa Fe

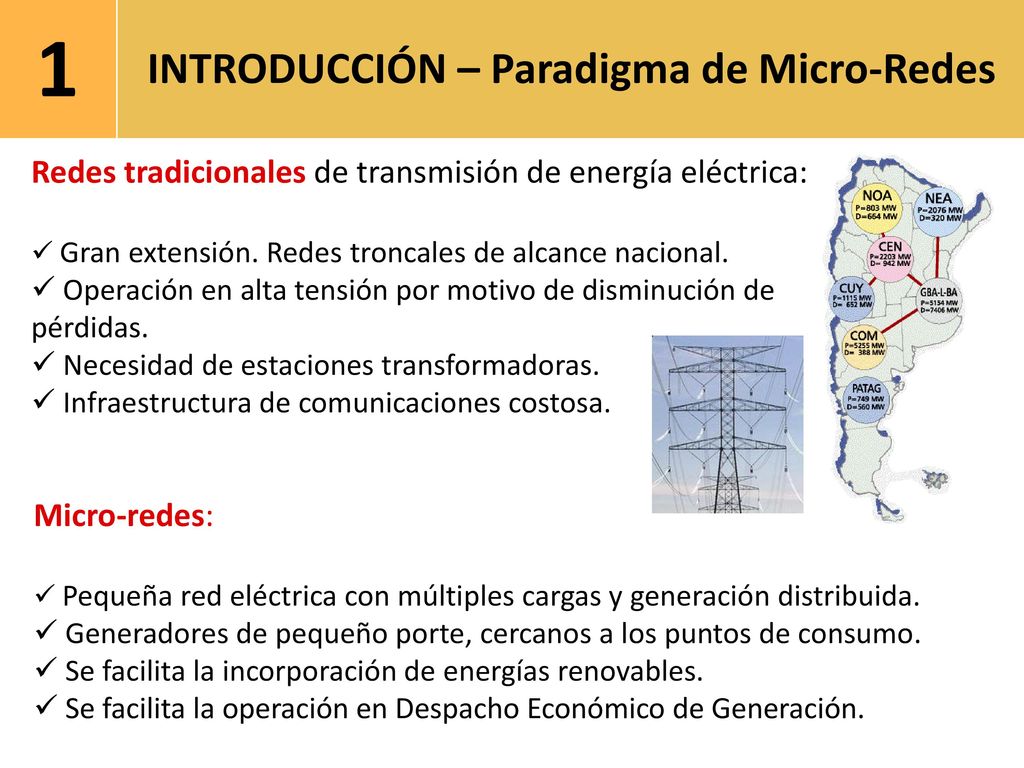

2 INTRODUCCIÓN – Paradigma de Micro-Redes
1 INTRODUCCIÓN – Paradigma de Micro-Redes Redes tradicionales de transmisión de energía eléctrica: Gran extensión. Redes troncales de alcance nacional. Operación en alta tensión por motivo de disminución de pérdidas. Necesidad de estaciones transformadoras. Infraestructura de comunicaciones costosa. Micro-redes: Pequeña red eléctrica con múltiples cargas y generación distribuida. Generadores de pequeño porte, cercanos a los puntos de consumo. Se facilita la incorporación de energías renovables. Se facilita la operación en Despacho Económico de Generación.

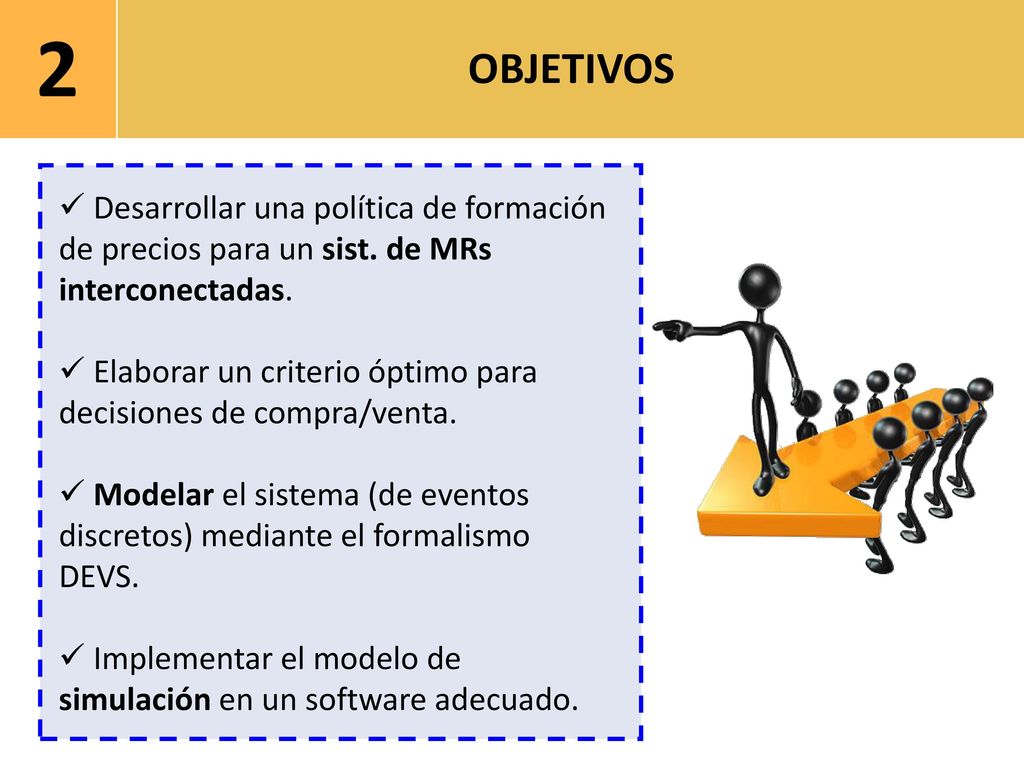

3 2 OBJETIVOS Desarrollar una política de formación de precios para un sist. de MRs interconectadas. Elaborar un criterio óptimo para decisiones de compra/venta. Modelar el sistema (de eventos discretos) mediante el formalismo DEVS. Implementar el modelo de simulación en un software adecuado.

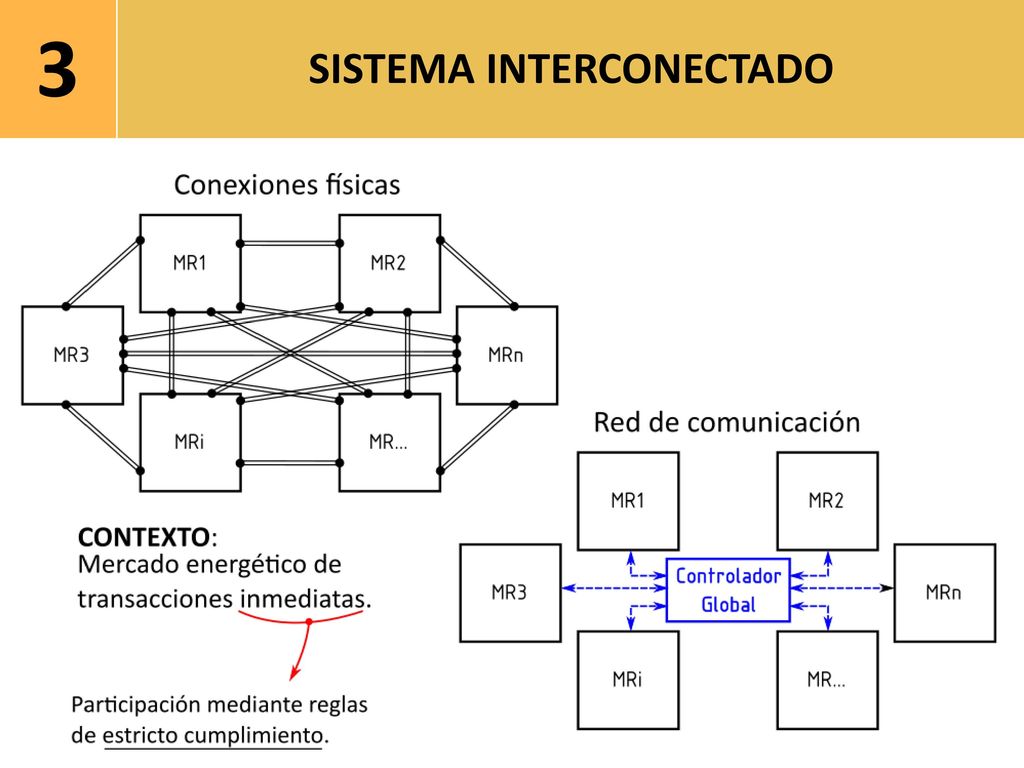

4 SISTEMA INTERCONECTADO
3 SISTEMA INTERCONECTADO

5 MICRO-RED: Lógica básica de operación
4 MICRO-RED: Lógica básica de operación

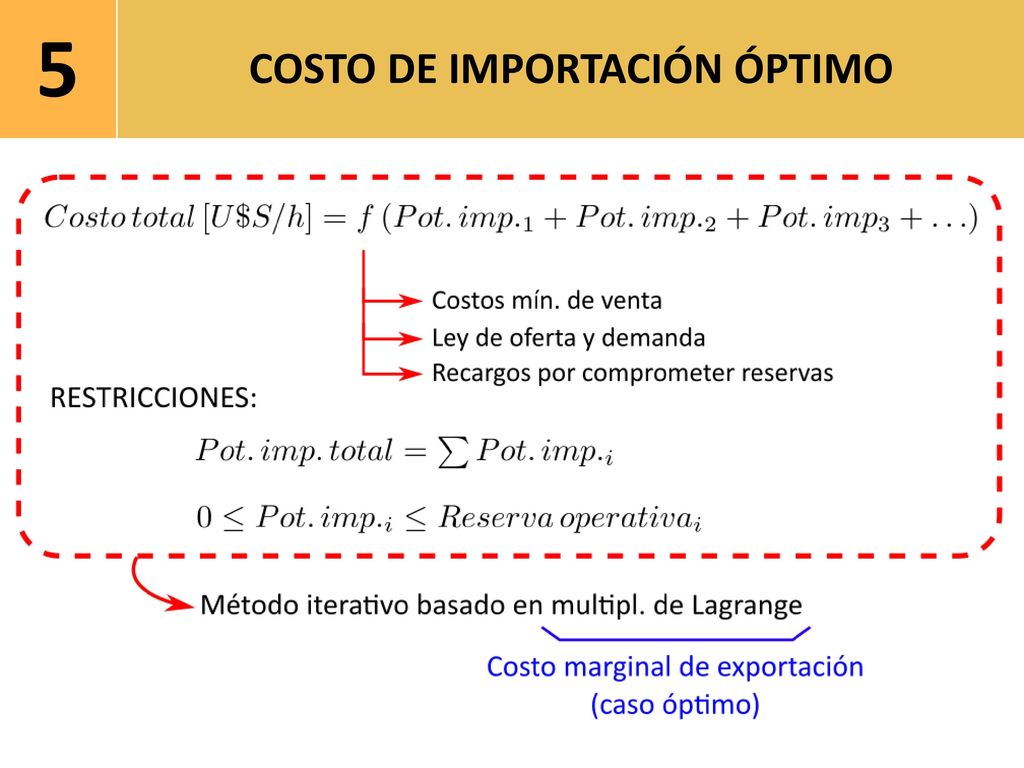

6 COSTO DE IMPORTACIÓN ÓPTIMO
5 COSTO DE IMPORTACIÓN ÓPTIMO

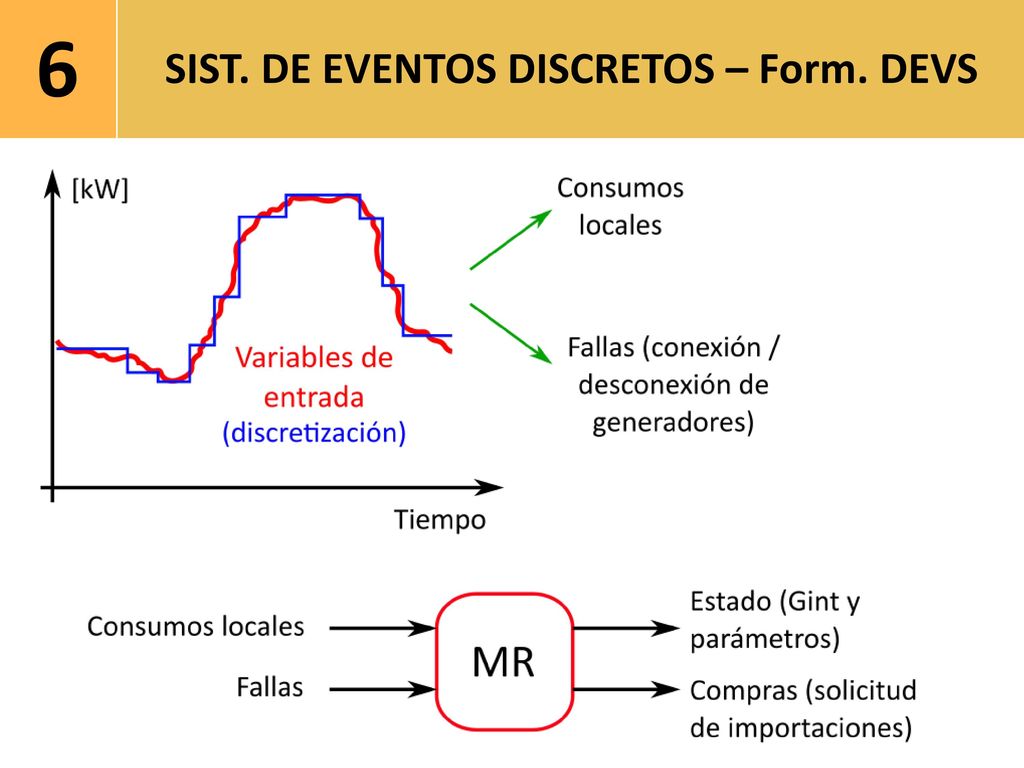

7 SIST. DE EVENTOS DISCRETOS – Form. DEVS
6 SIST. DE EVENTOS DISCRETOS – Form. DEVS

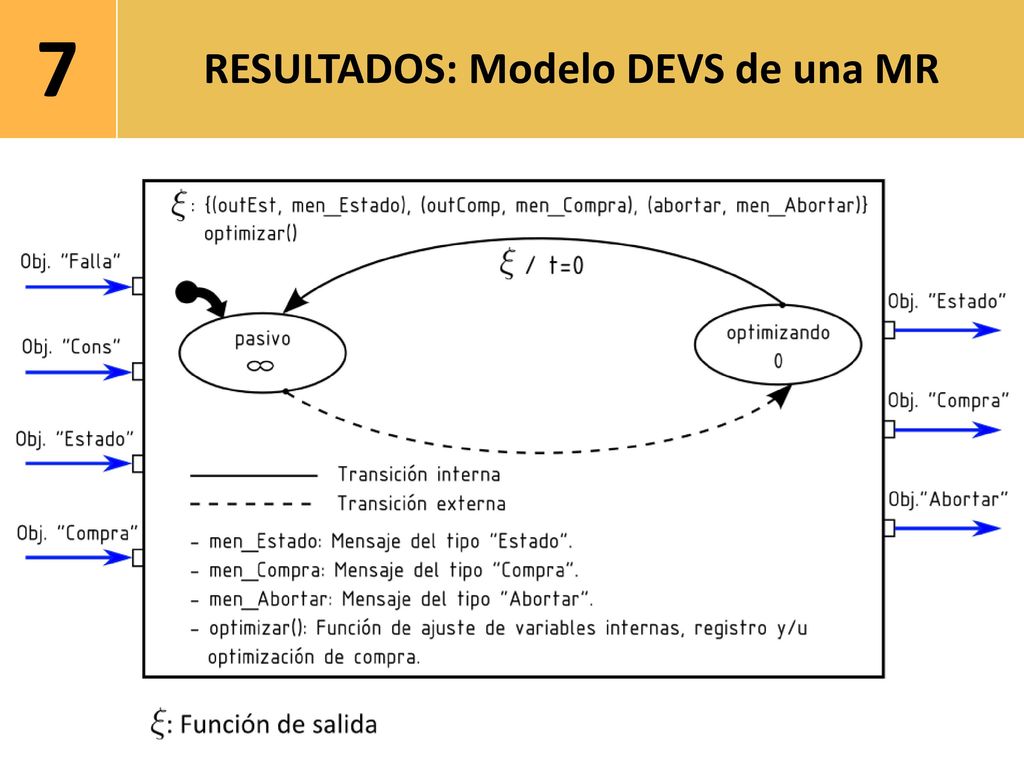

8 RESULTADOS: Modelo DEVS de una MR
7 RESULTADOS: Modelo DEVS de una MR

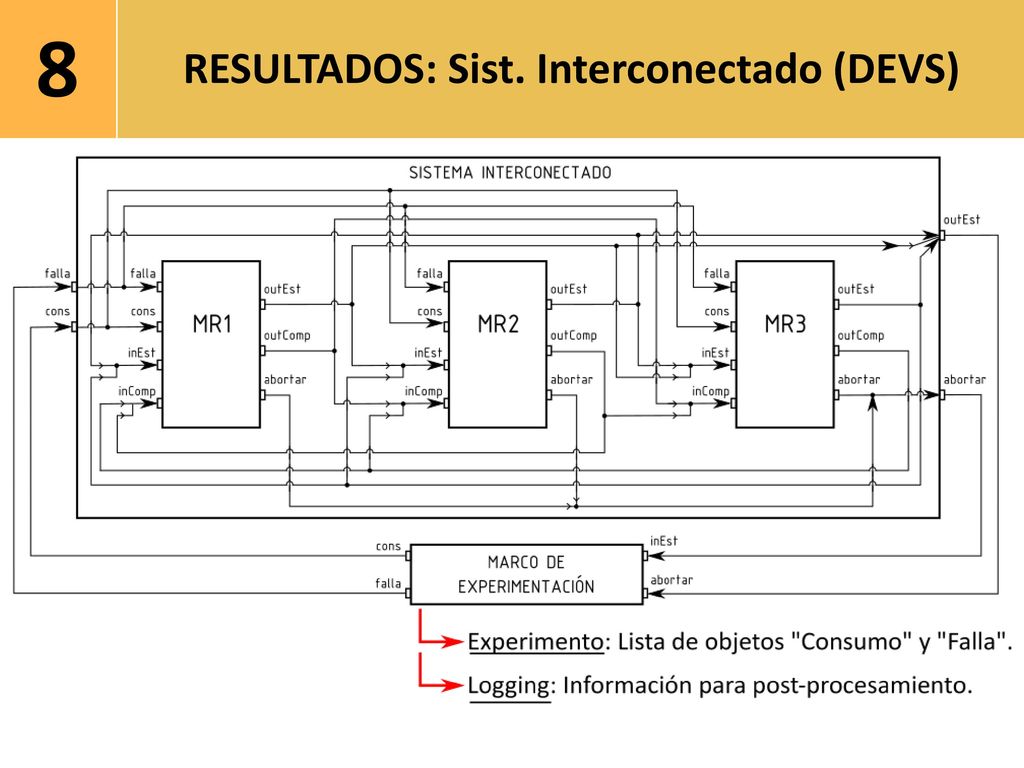

9 RESULTADOS: Sist. Interconectado (DEVS)
8 RESULTADOS: Sist. Interconectado (DEVS)

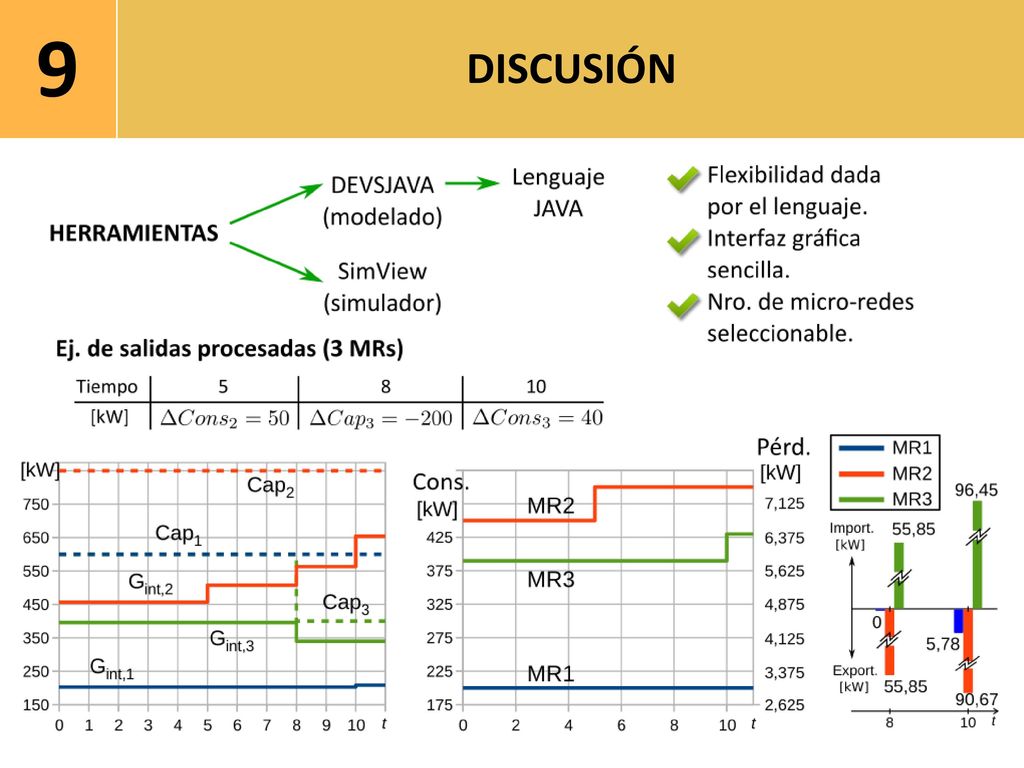

10 9 DISCUSIÓN

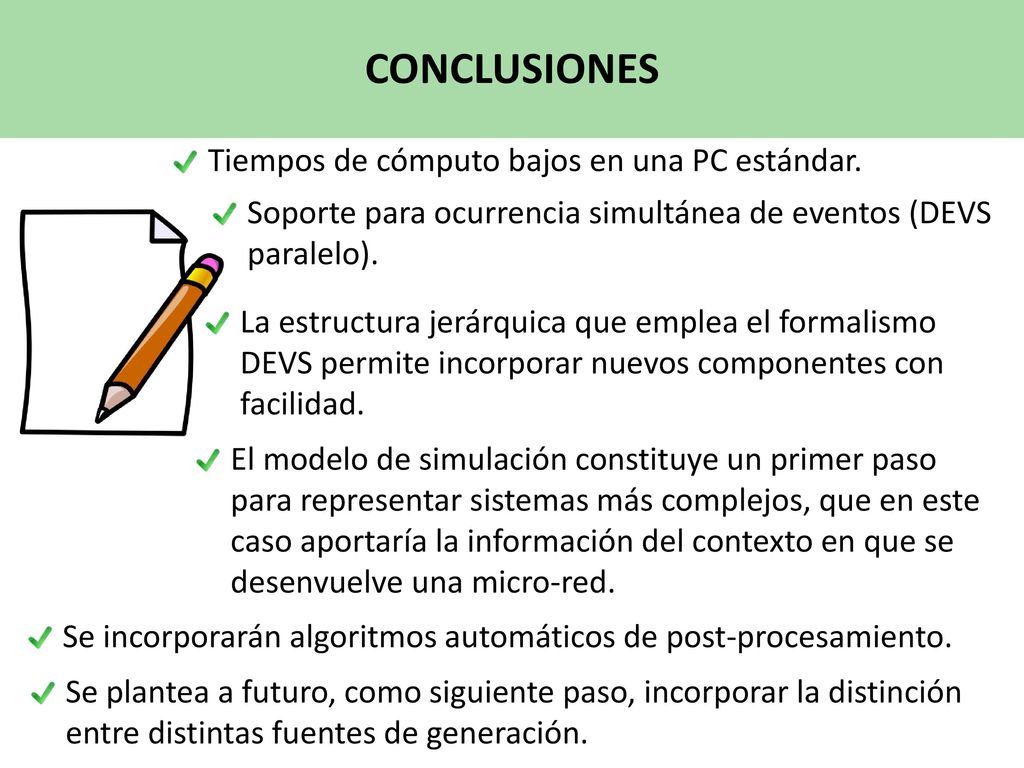

11 CONCLUSIONES Tiempos de cómputo bajos en una PC estándar.
Soporte para ocurrencia simultánea de eventos (DEVS paralelo). La estructura jerárquica que emplea el formalismo DEVS permite incorporar nuevos componentes con facilidad. El modelo de simulación constituye un primer paso para representar sistemas más complejos, que en este caso aportaría la información del contexto en que se desenvuelve una micro-red. Se incorporarán algoritmos automáticos de post-procesamiento. Se plantea a futuro, como siguiente paso, incorporar la distinción entre distintas fuentes de generación.

12 ¡Muchas Gracias! de contacto:
