EXTINTORES.

Presentación del tema: "EXTINTORES."— Transcripción de la presentación:

1 EXTINTORES

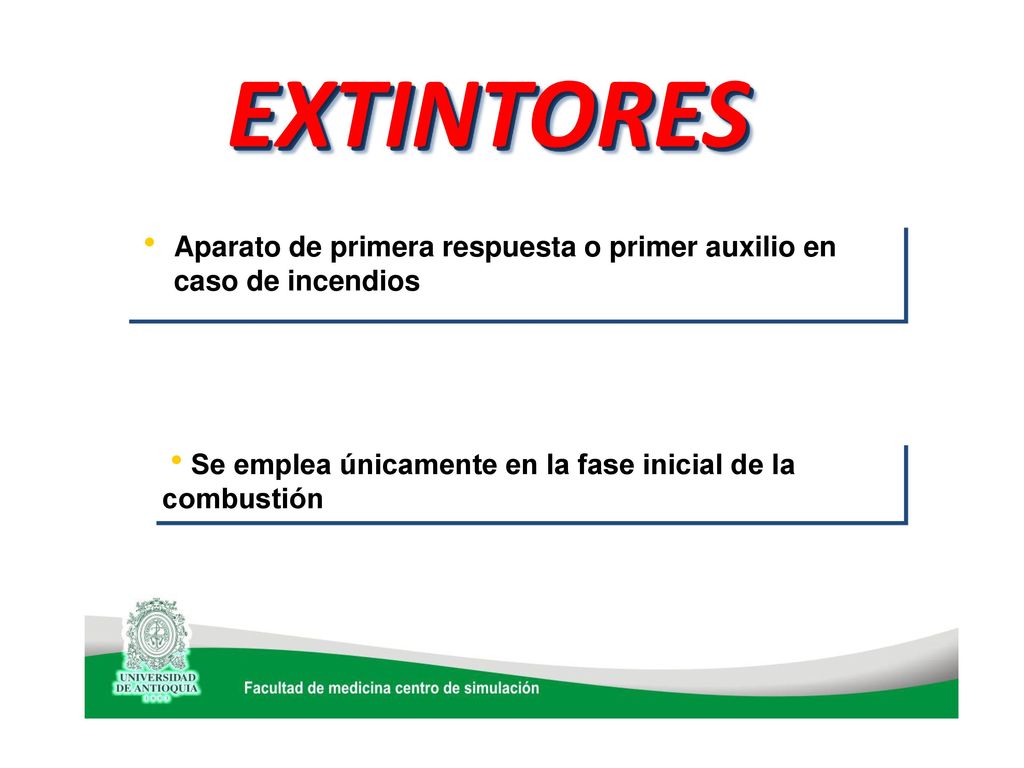

2 EXTINTORES Aparato de primera respuesta o primer auxilio en caso de incendios Se emplea únicamente en la fase inicial de la combustión

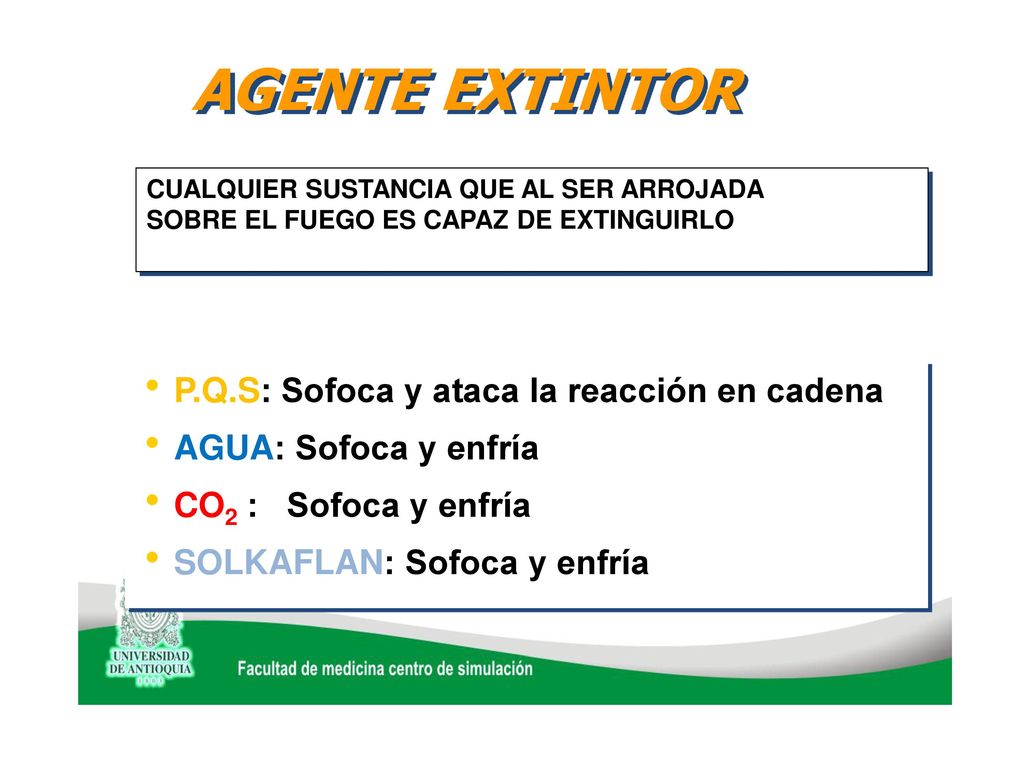

3 AGENTE EXTINTOR P.Q.S: Sofoca y ataca la reacción en cadena
CUALQUIER SUSTANCIA QUE AL SER ARROJADA SOBRE EL FUEGO ES CAPAZ DE EXTINGUIRLO P.Q.S: Sofoca y ataca la reacción en cadena AGUA: Sofoca y enfría CO2 : Sofoca y enfría SOLKAFLAN: Sofoca y enfría

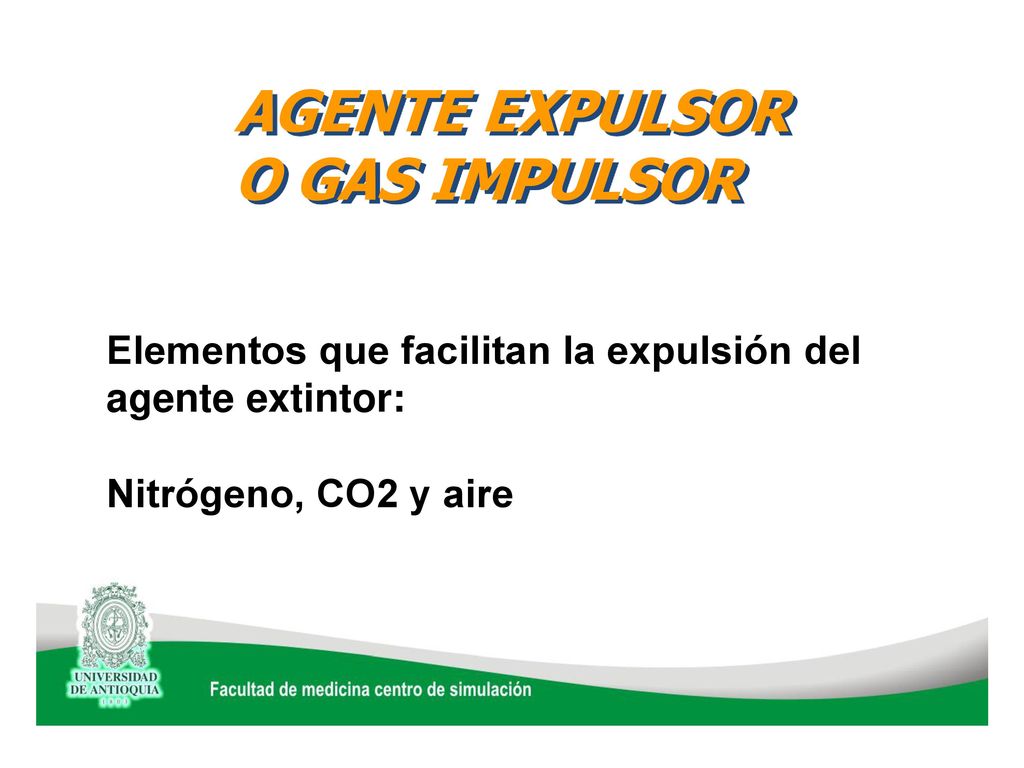

4 AGENTE EXPULSOR O GAS IMPULSOR
Elementos que facilitan la expulsión del agente extintor: Nitrógeno, CO2 y aire

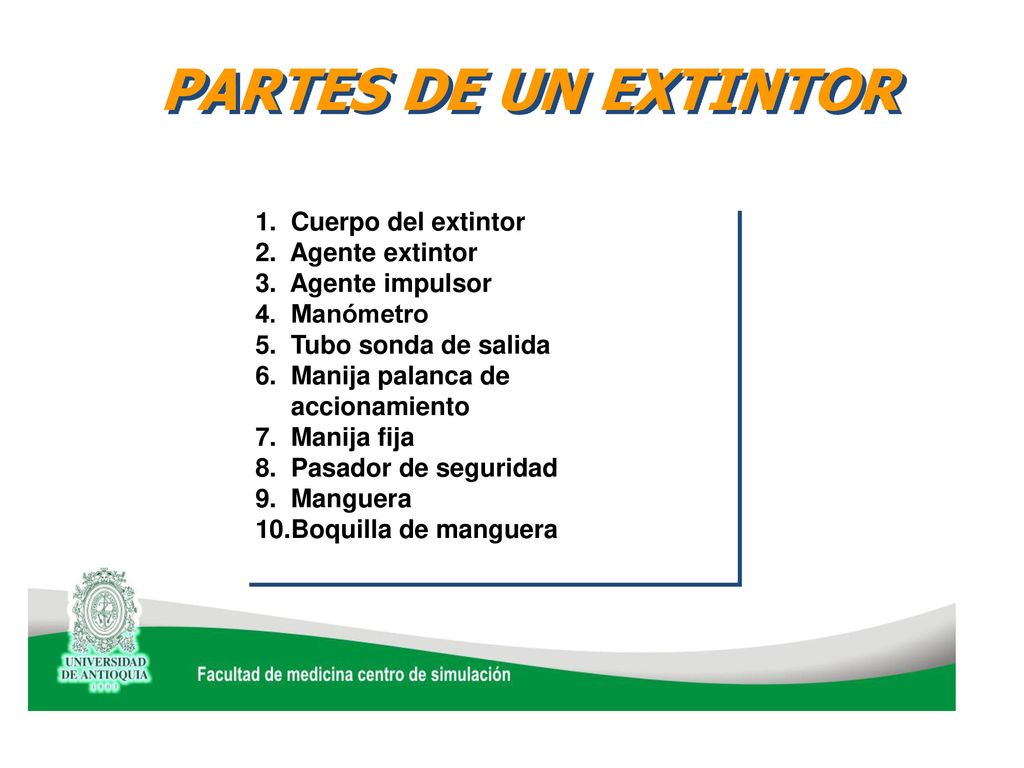

5 PARTES DE UN EXTINTOR 1. Cuerpo del extintor 2. Agente extintor
3. Agente impulsor 4. Manómetro 5. Tubo sonda de salida 6. Manija palanca de accionamiento 7. Manija fija 8. Pasador de seguridad 9. Manguera 10.Boquilla de manguera

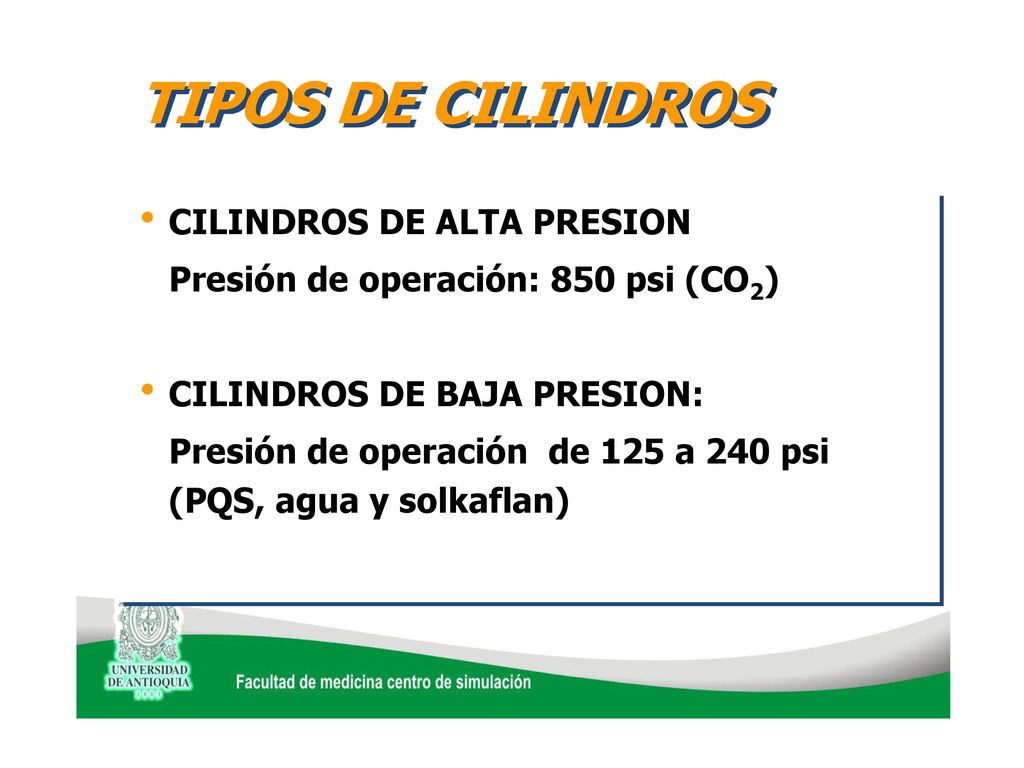

6 TIPOS DE CILINDROS CILINDROS DE ALTA PRESION
Presión de operación: 850 psi (CO2) CILINDROS DE BAJA PRESION: Presión de operación de 125 a 240 psi (PQS, agua y solkaflan)

7 CLASIFICACIÓN DE LOS EXTINTORES

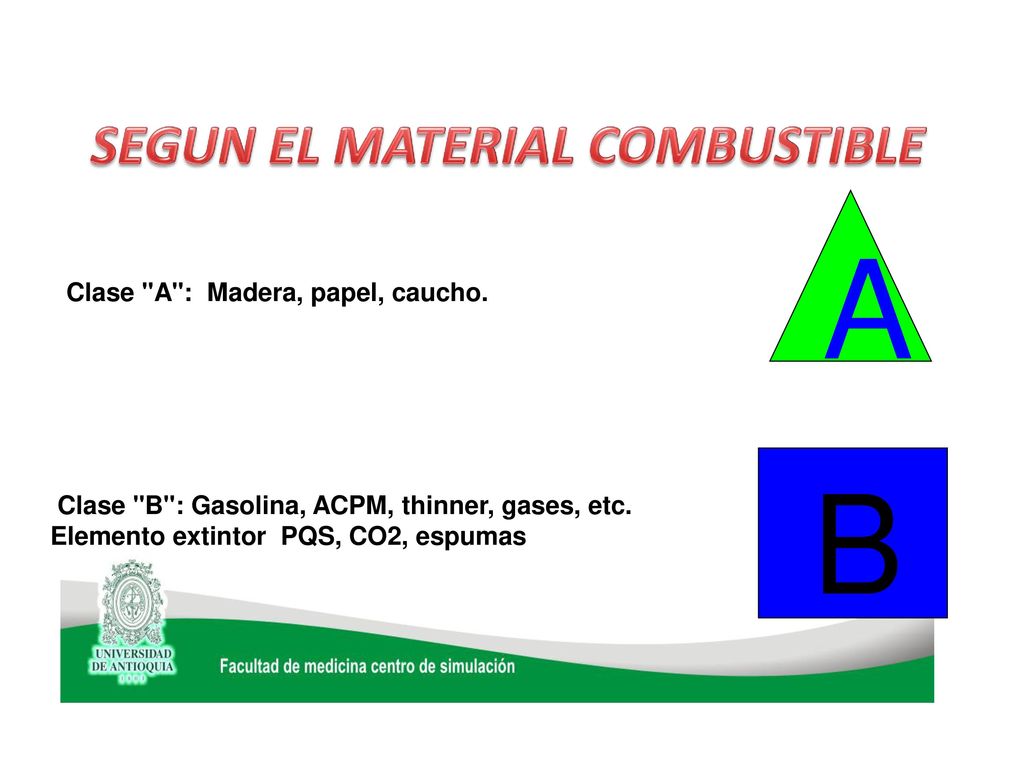

8 SEGUN EL MATERIAL COMBUSTIBLE
Clase "A": Madera, papel, caucho. B Clase "B": Gasolina, ACPM, thinner, gases, etc. Elemento extintor PQS, CO2, espumas

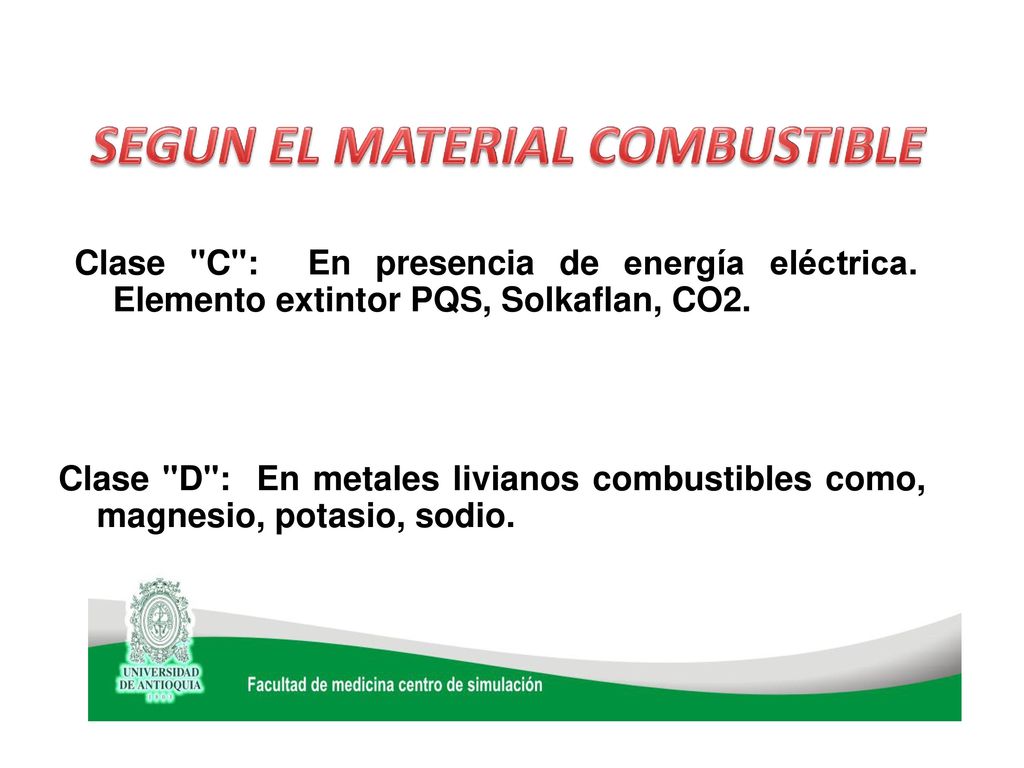

9 SEGUN EL MATERIAL COMBUSTIBLE
Clase "C": En presencia de energía eléctrica. Elemento extintor PQS, Solkaflan, CO2. Clase "D": En metales livianos combustibles como, magnesio, potasio, sodio.

10 Características de los Extintores

11 AGUA AGENTE EXTINTOR AGENTE EXPULSOR COLOR FORMA DE EXTINCIÓN
Agua + agua química, cloruro de calcio AGENTE EXPULSOR Nitrógeno COLOR Verde, gris o plateado FORMA DE EXTINCIÓN Sofocación y enfriamiento

12 Enfriamiento e interrupción de la reacción en cadena
AGUA QUIMICA PENETRANTE FORMA DE EXTINCIÓN Enfriamiento e interrupción de la reacción en cadena

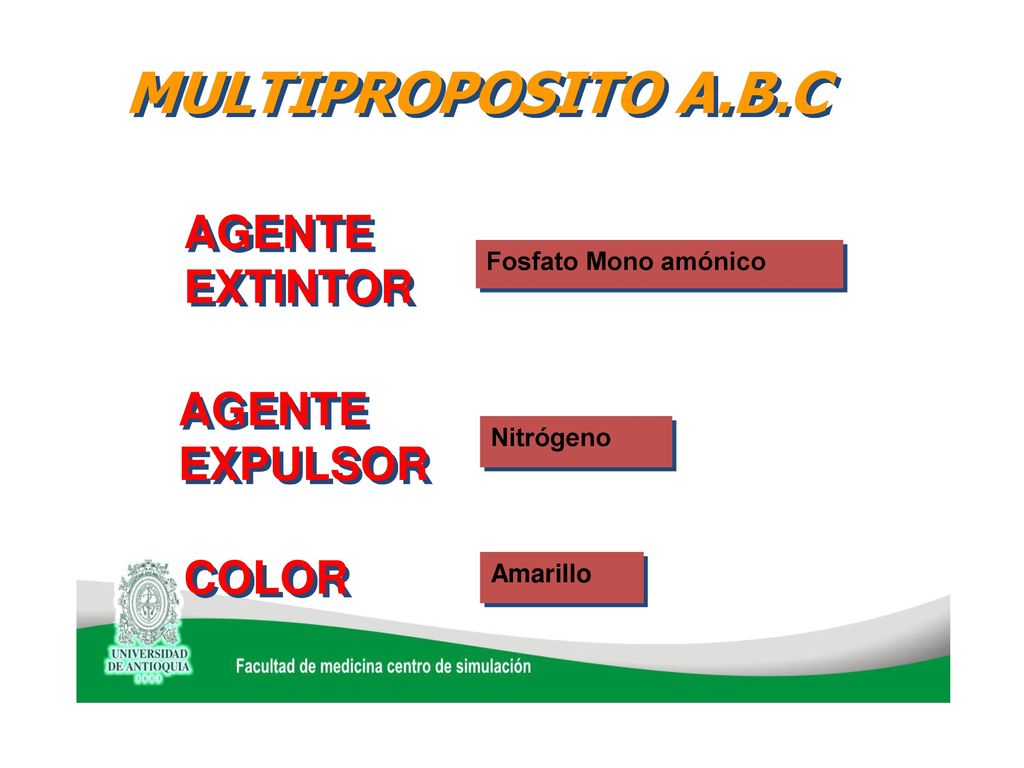

13 MULTIPROPOSITO A.B.C AGENTE EXTINTOR AGENTE EXPULSOR COLOR
Fosfato Mono amónico AGENTE EXPULSOR Nitrógeno COLOR Amarillo

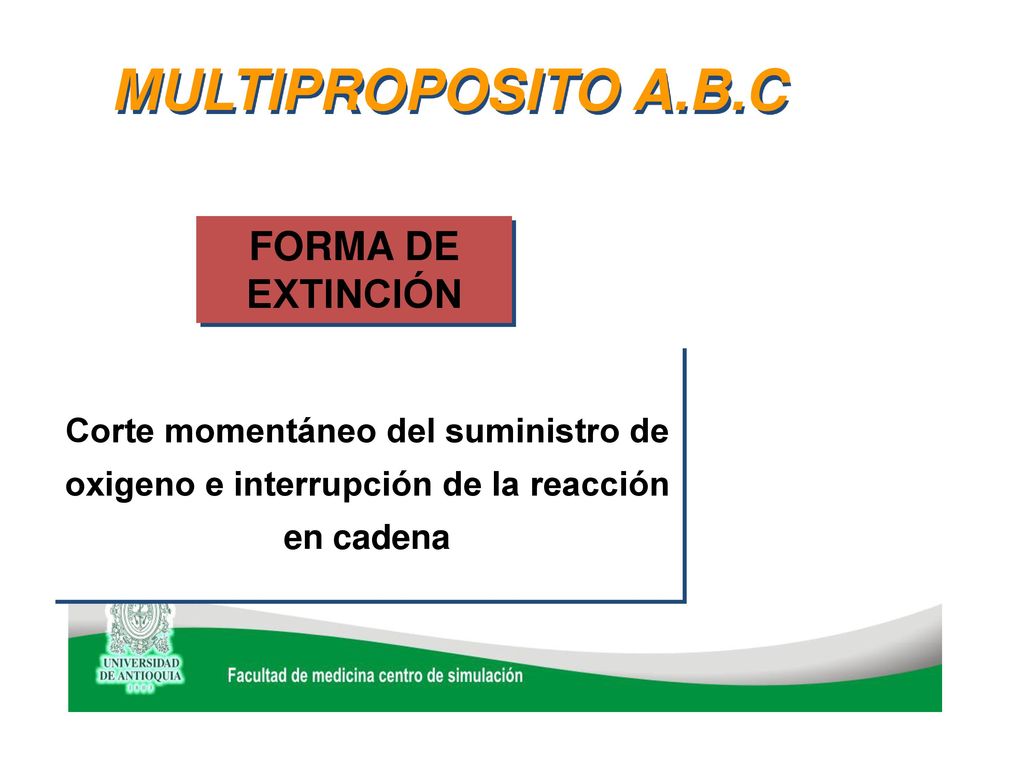

14 MULTIPROPOSITO A.B.C FORMA DE EXTINCIÓN
Corte momentáneo del suministro de oxigeno e interrupción de la reacción en cadena

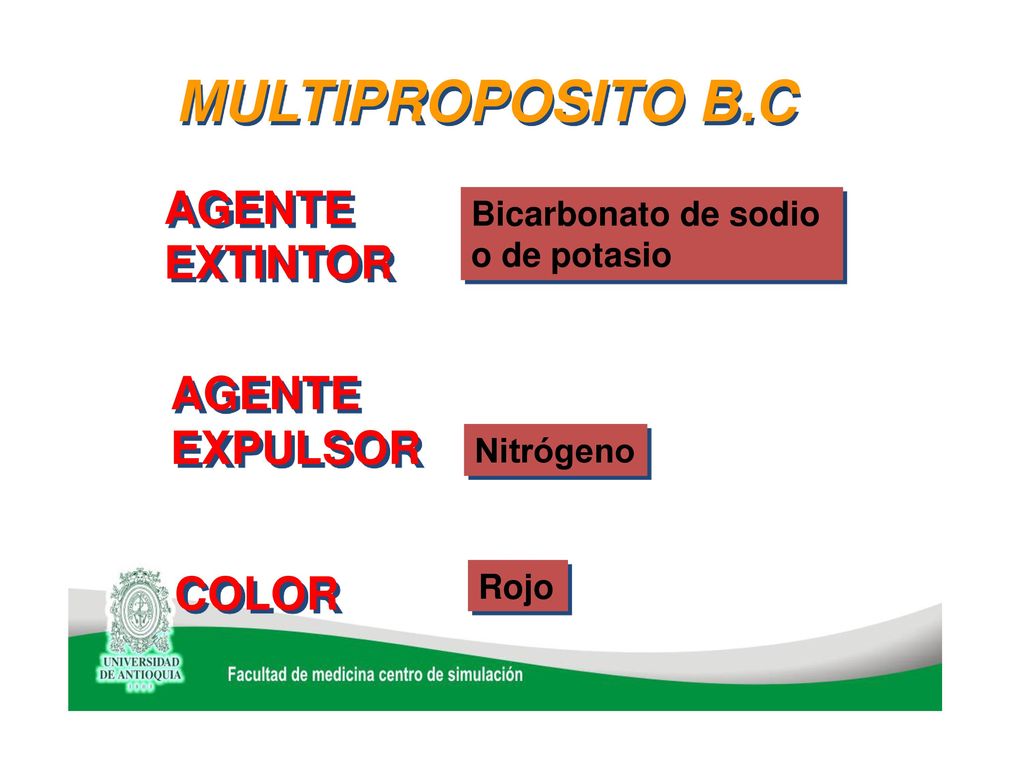

15 MULTIPROPOSITO B.C AGENTE EXTINTOR AGENTE EXPULSOR COLOR
Bicarbonato de sodio o de potasio AGENTE EXPULSOR Nitrógeno COLOR Rojo

16 BIOXIDO DE CARBONO CO2 AGENTE EXTINTOR AGENTE EXPULSOR FORMA DE
EXTINCIÓN COLOR Rojo Sofocación y enfriamiento

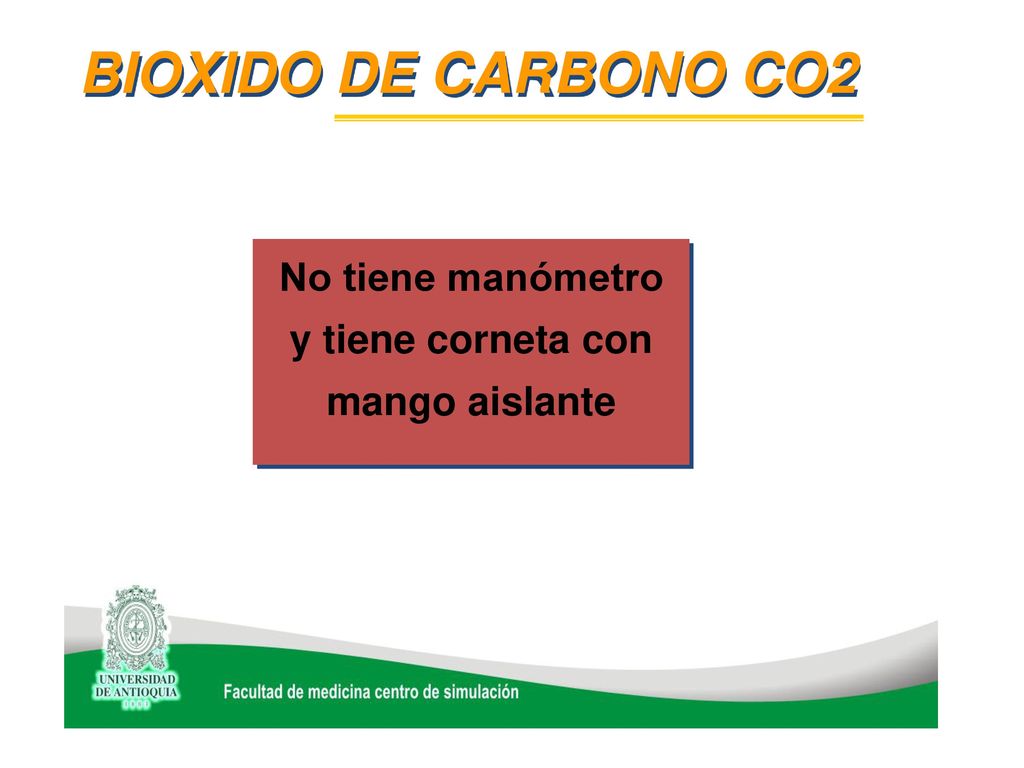

17 No tiene manómetro y tiene corneta con mango aislante
BIOXIDO DE CARBONO CO2 No tiene manómetro y tiene corneta con mango aislante

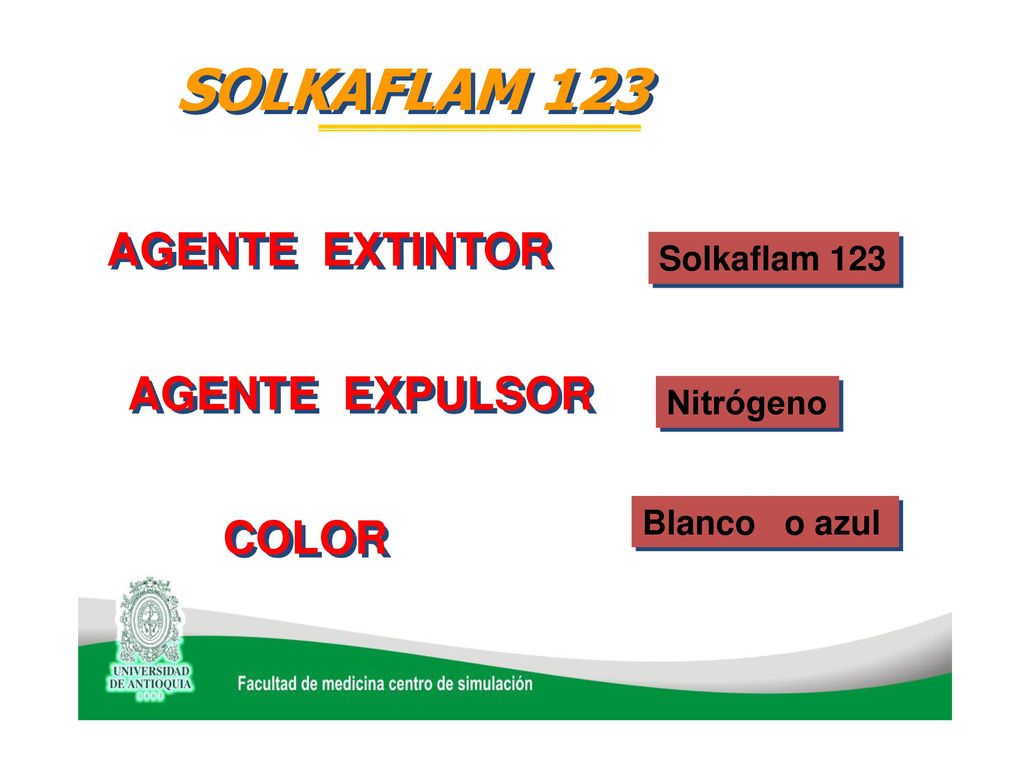

18 SOLKAFLAM 123 AGENTE EXTINTOR AGENTE EXPULSOR COLOR Solkaflam 123
Nitrógeno Blanco o azul COLOR

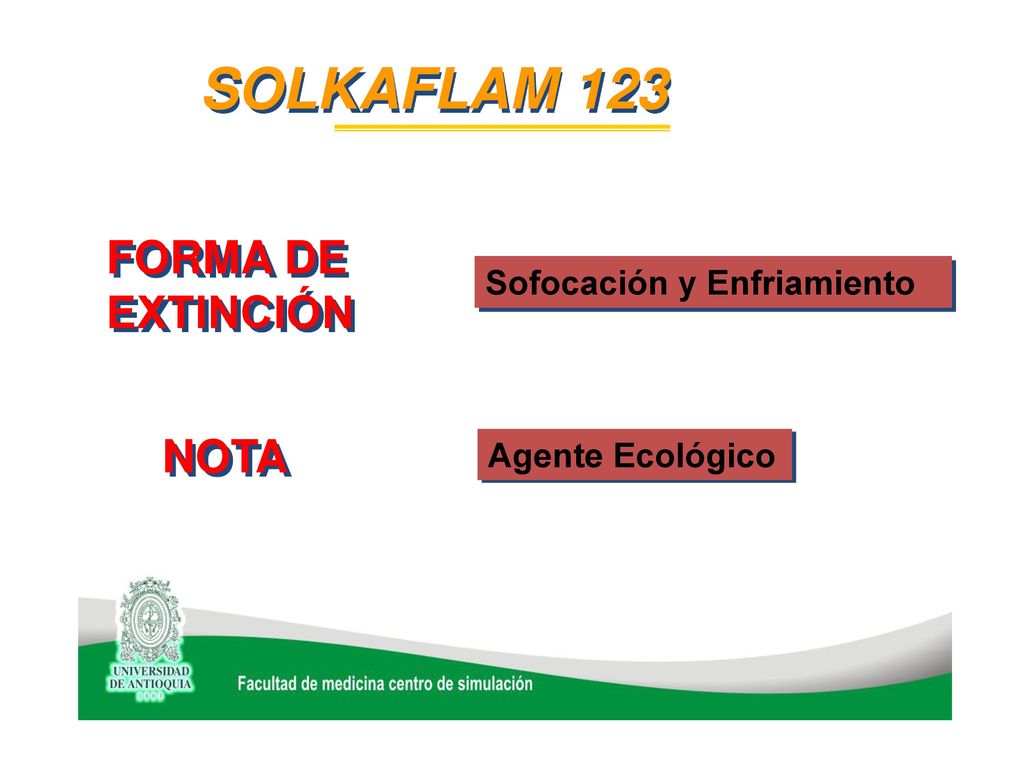

19 SOLKAFLAM 123 FORMA DE EXTINCIÓN NOTA Sofocación y Enfriamiento
Agente Ecológico

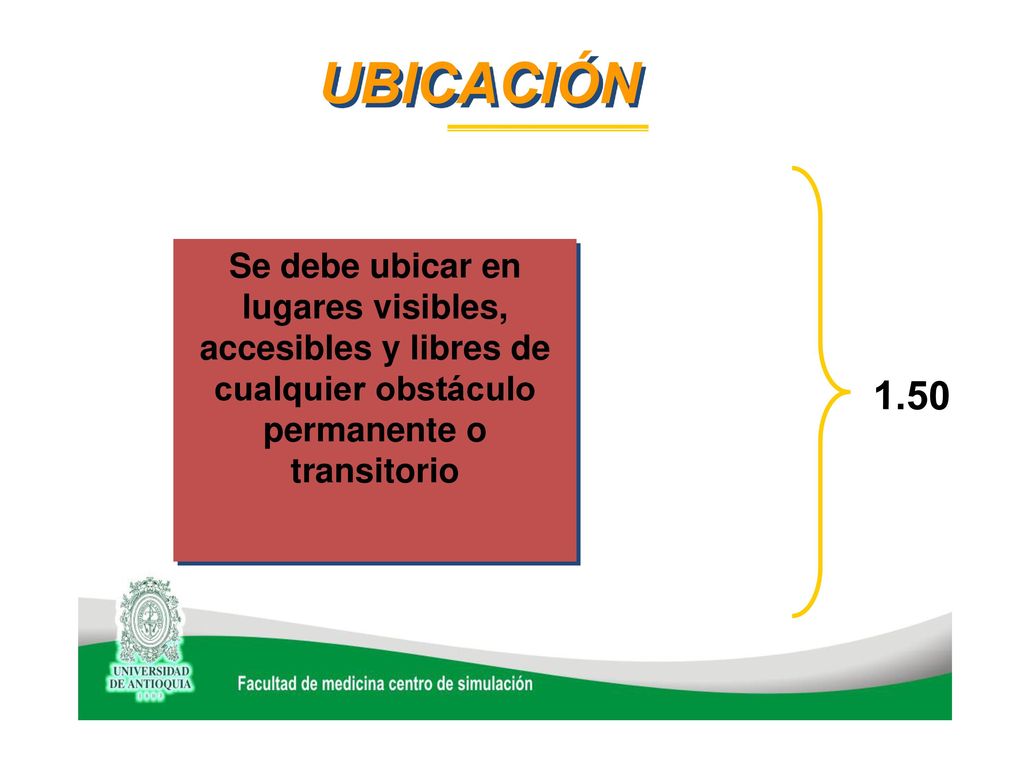

20 UBICACIÓN Se debe ubicar en lugares visibles, accesibles y libres de cualquier obstáculo permanente o transitorio 1.50

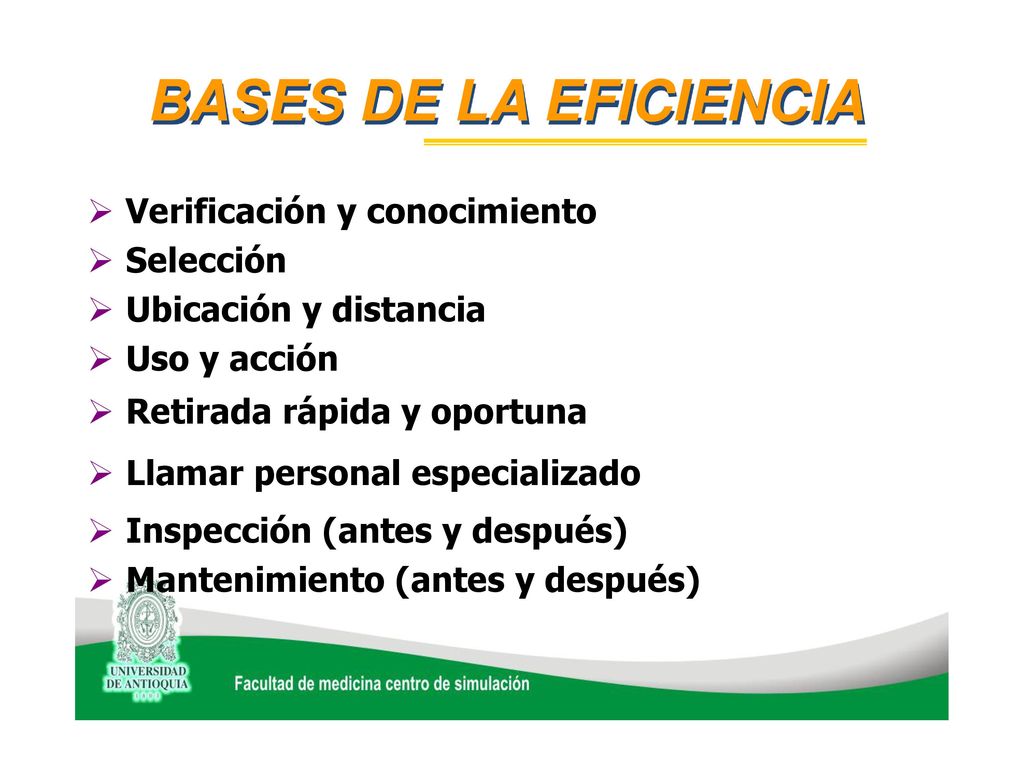

21 BASES DE LA EFICIENCIA Verificación y conocimiento Selección
Ubicación y distancia Uso y acción Retirada rápida y oportuna Llamar personal especializado Inspección (antes y después) Mantenimiento (antes y después)

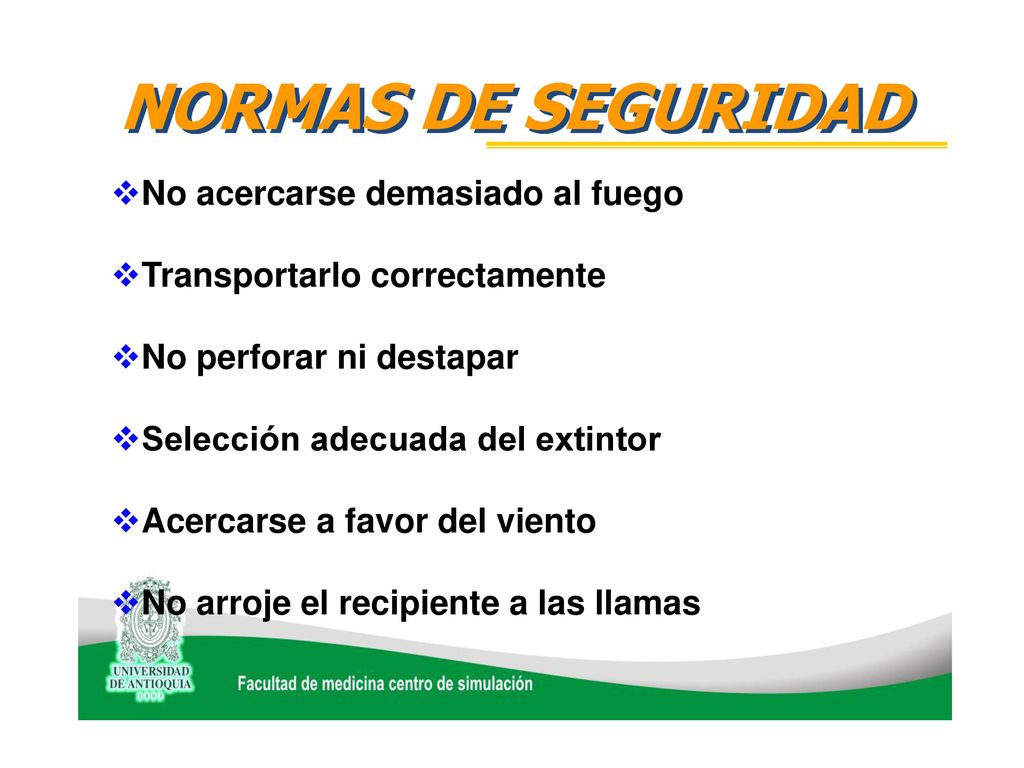

22 NORMAS DE SEGURIDAD No acercarse demasiado al fuego
Transportarlo correctamente No perforar ni destapar Selección adecuada del extintor Acercarse a favor del viento No arroje el recipiente a las llamas

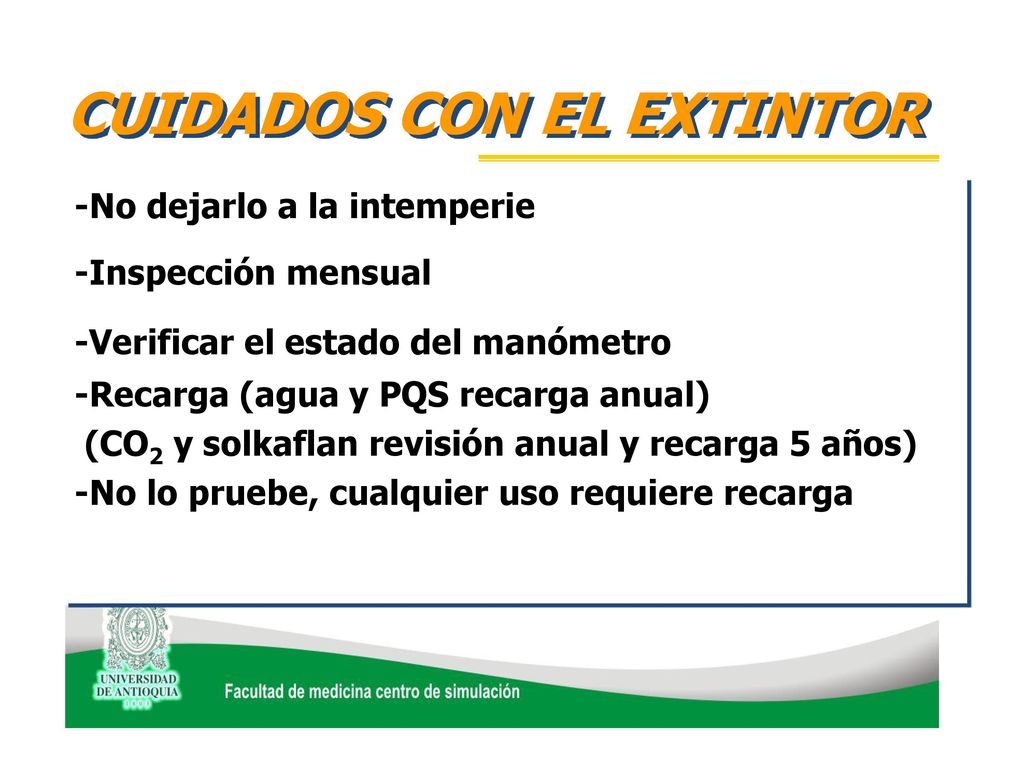

23 CUIDADOS CON EL EXTINTOR
-No dejarlo a la intemperie -Inspección mensual -Verificar el estado del manómetro -Recarga (agua y PQS recarga anual) (CO2 y solkaflan revisión anual y recarga 5 años) -No lo pruebe, cualquier uso requiere recarga

24 gracias
