1 Miguel Otoya Fabian Porras Gabriel Quesada Fabrizio Vegas Eduardo
Compuerta logica XOR Miguel Otoya Fabian Porras Gabriel Quesada Fabrizio Vegas Eduardo

2 Definicion 1- Es una puerta lógica digital que implementa el "O exclusivo“ 2- Una salida verdadera resulta si una, y solo una de las entradas a la puerta es verdadera. Si ambas entradas son falsas o ambas son verdaderas, resulta en una salida falsa. 3- XOR representa la función de la desigualdad 4- Una manera de recordar XOR es "uno o el otro, pero no ambos".

3 Aplicaciones Adición Generación de números psuedo – aleatorios
Intercambio de señales lógicas Detección de correlación y secuencia

4 Simbolos Existen dos símbolos para las compuertas XOR como "símbolo característico" y el símbolo 'rectangular

5 Contrición alternativa
Si no se dispone de una compuerta XOR de dos entradas, es posible trabajar en otras computadoras. Puede trabajarse en otras tipos como las de entrada en una puerta NOT, AND y OR.

6 OR-exclusiva más conocida por su nombre en inglés XOR, realiza la función booleana A'B+AB'. Su símbolo es el más (+) inscrito en un círculo. En la figura de la derecha pueden observarse sus símbolos en electrónica.

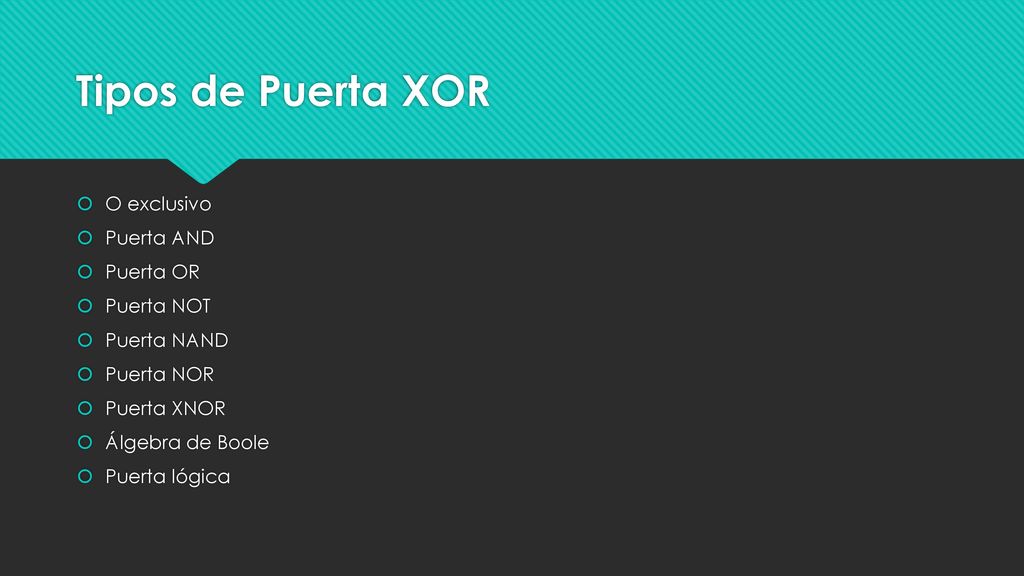

7 Tipos de Puerta XOR O exclusivo Puerta AND Puerta OR Puerta NOT
Puerta NAND Puerta NOR Puerta XNOR Álgebra de Boole Puerta lógica

8 Tabla de la verdad
