1 Diagramas de Sankey H1 H5 H6 H2 H7 H3 H4 H8
Dr. Bernardo Hernández Morales H1 H2 H3 H4 H6 H5 H7 H8

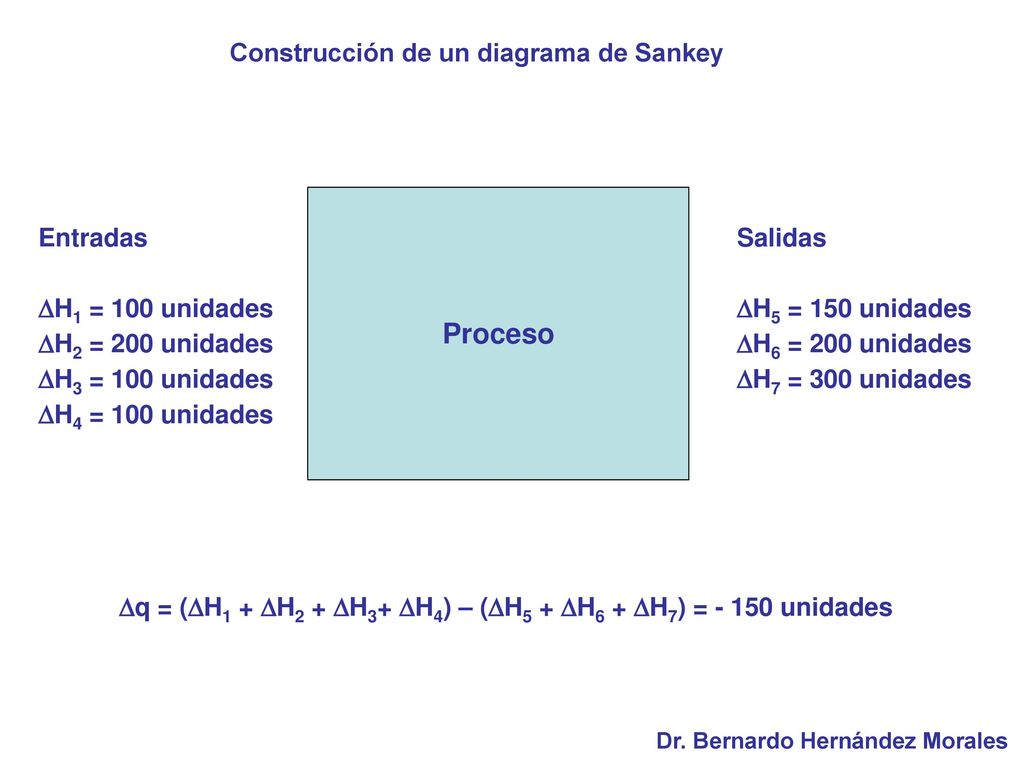

2 Proceso Construcción de un diagrama de Sankey Entradas
H1 = 100 unidades H2 = 200 unidades H3 = 100 unidades H4 = 100 unidades Salidas H5 = 150 unidades H6 = 200 unidades H7 = 300 unidades Proceso q = (H1 + H2 + H3+ H4) – (H5 + H6 + H7) = unidades Dr. Bernardo Hernández Morales

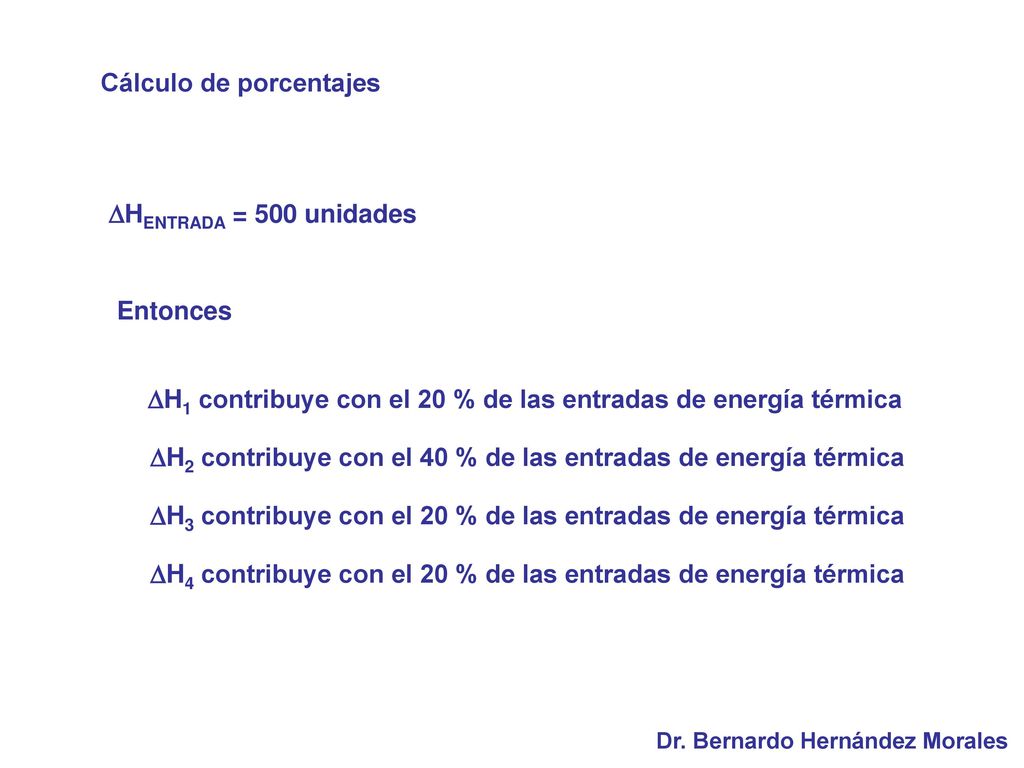

3 Cálculo de porcentajes
HENTRADA = 500 unidades Entonces H1 contribuye con el 20 % de las entradas de energía térmica H2 contribuye con el 40 % de las entradas de energía térmica H3 contribuye con el 20 % de las entradas de energía térmica H4 contribuye con el 20 % de las entradas de energía térmica Dr. Bernardo Hernández Morales

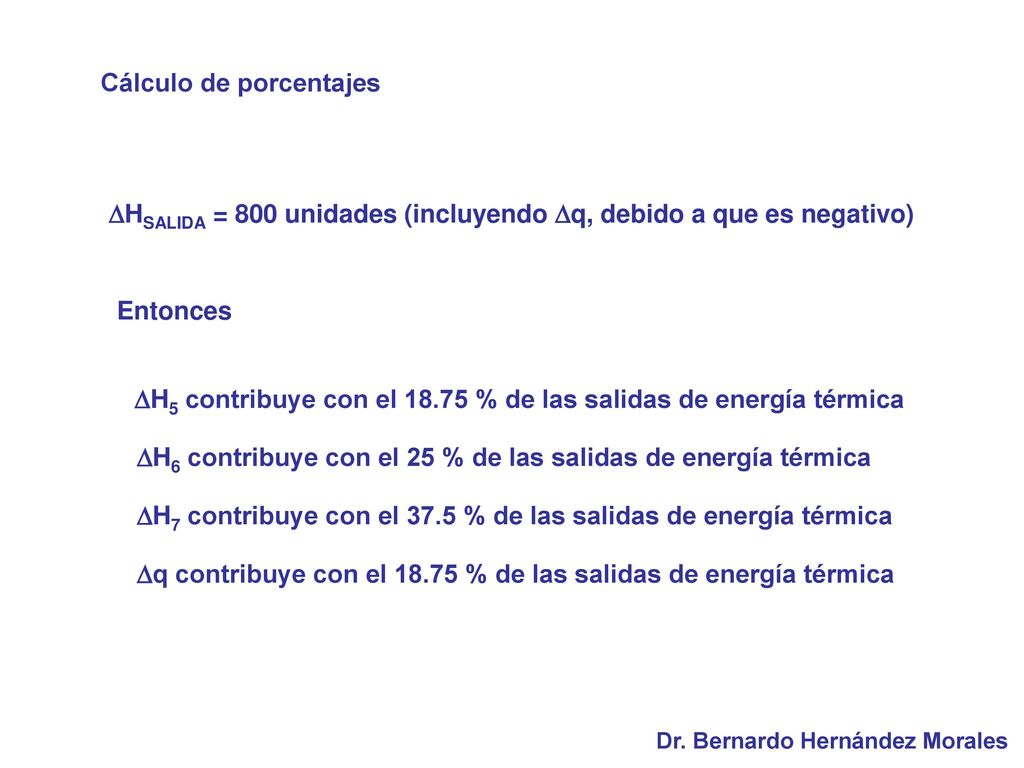

4 Cálculo de porcentajes
HSALIDA = 800 unidades (incluyendo q, debido a que es negativo) Entonces H5 contribuye con el % de las salidas de energía térmica H6 contribuye con el 25 % de las salidas de energía térmica H7 contribuye con el 37.5 % de las salidas de energía térmica q contribuye con el % de las salidas de energía térmica Dr. Bernardo Hernández Morales

5 Comenzar por establecer una escala del 0 al 100 %
Escala del diagrama Comenzar por establecer una escala del 0 al 100 % 90 90 80 80 70 70 60 60 50 50 40 40 30 30 20 20 10 10 Dr. Bernardo Hernández Morales

6 Si, por ejemplo, se tiene una salida que representa el 20%
Flechas del diagrama Si, por ejemplo, se tiene una salida que representa el 20% del total de las salidas: 90 90 80 80 70 70 60 60 50 50 40 40 Hi 30 30 20 20 10 10 Dr. Bernardo Hernández Morales

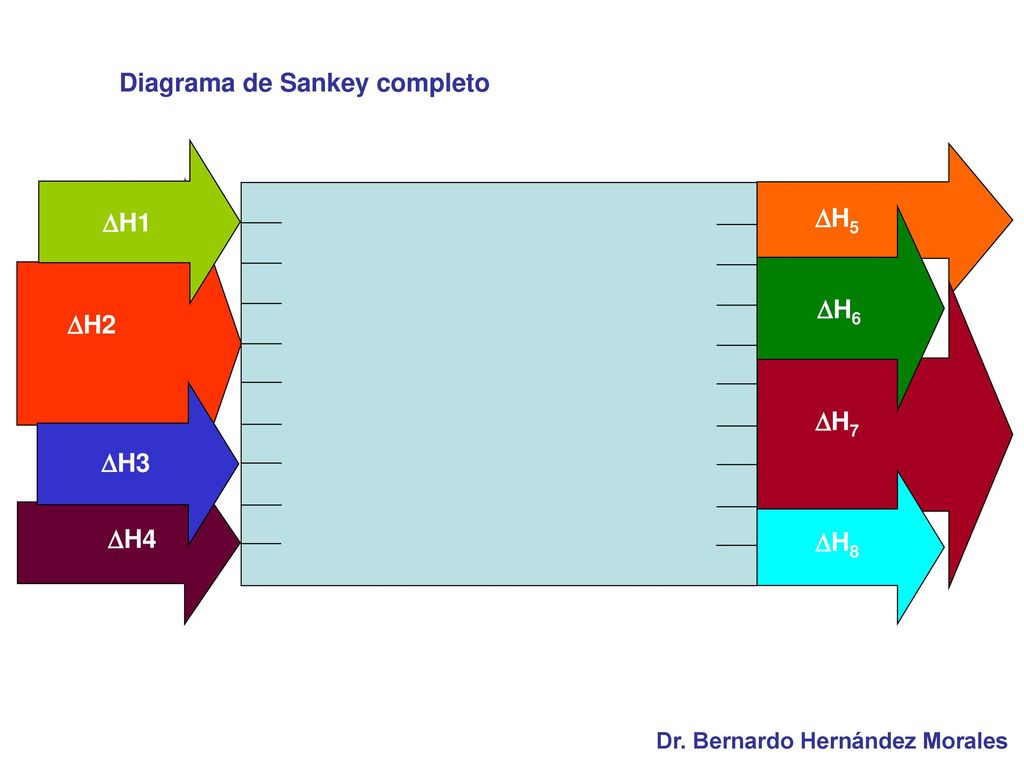

7 Diagrama de Sankey completo
H1 H5 H6 H2 H7 H3 H4 H8 Dr. Bernardo Hernández Morales
