1 Information System Virginia Martín-Rubio Pascual
RedIRIS/Red.es Curso Grid y e-Ciencia 2010, Valencia 6- 9 Julio 2010

2 Glosario Previo MDS Monitoring and Discovery Service GLUE Grid Laboratory for a Uniform Environment LDAP Lightweight Directory Access Protocol DIT Directory Information Tree BDII Berkeley Database Information Index GIIS Grid Index Information Server GRIS Grid Resource Information Service

3 Usos del Sistema de Información
Si eres DESARROLLADOR MIDDLEWARE WMS (Workload Management System) Busca coincidencias entre los requisitos del trabajo y los recursos Grid Sistemas de monitorización Recupera información sobre el estado y la disponibilidad de los recursos Grid ¿Recursos disponibles en la grid? Recursos de computación Recursos de almacenamiento Sites y servicios Si eres USUARIO Recuperar información de los recursos: donde poder ejecutar un trabajo donde poder copiar tus ficheros Si eres SITE MANAGER Tú “publicas” la información de los servicios que tu site proporciona. Un sistema de información es aquel que recolecta y centraliza la información sobre el estado de los recursos disponibles en la Grid. Without this we would not know * what resources are available * what are their current status

4 BDII BDII (Berkley DataBase Information Index)
Ha sido adoptado por gLite como su Sistema de Información, siendo una evolución del MDS (Monitoring and Discovering System) empleado por Globus. BDII es un sistema de información jerárquico y distribuido basado en el protocolo LDAP ( Lightweight Directory Access Protocol). La información almacenada sigue el esquema GLUE (Grid Laboratory Uniform Environment). Componentes del Sistema de Información: GRIS local Site level BDII Top level BDII

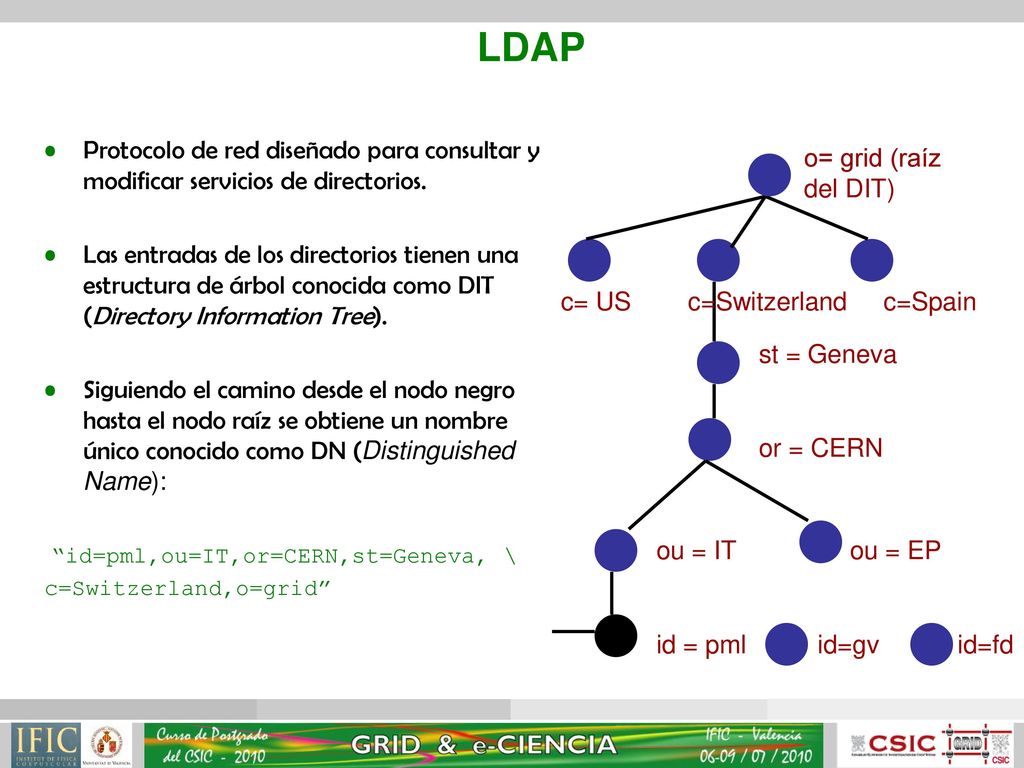

5 LDAP Protocolo de red diseñado para consultar y modificar servicios de directorios. Las entradas de los directorios tienen una estructura de árbol conocida como DIT (Directory Information Tree). Siguiendo el camino desde el nodo negro hasta el nodo raíz se obtiene un nombre único conocido como DN (Distinguished Name): “id=pml,ou=IT,or=CERN,st=Geneva, \ c=Switzerland,o=grid” o= grid (raíz del DIT) c= US c=Switzerland c=Spain st = Geneva or = CERN ou = IT ou = EP id = pml id=gv id=fd

6 GLUE: Grid Laboratory Uniform Environment
Esquema GLUE La información almacenada en el BDII sigue el esquema GLUE GLUE: Grid Laboratory Uniform Environment Permite describir una plataforma Grid de forma estandarizada, mostrando una visión uniforme de recursos y servicios a usuarios y servicios externos. Basado en el modelo de base de datos de directorio LDAP. Producto del esfuerzo colaborativo entre los proyectos EU-DataTAG y US-iVDGL. El esquema GLUE esta siendo convertido a una representación en formato XML:

7 Ejemplo esquema GLUE

8 Componentes del sistema de información
Top-level BDII: recoge la información de los site BDIIs En cada site: un site-level BDII (site GIIS): Recoge la información de todos los GRIS locales En cada recurso: un GRIS local: Publica la información estática y dinámica del recurso BDII: Berkeley DataBase Information Index GIIS: Grid Index Information Server GRIS: Grid Resource Information Server

9 Conexiones entre site BDII, top BDII y GRISs
Un usuario o un servicio puede consultar: Al top BDII (modo común) A servidores LDAP de cada site (site BDII) - Aplicaciones de usuario - WMS - Servicios de monitorización Top BDII-A Top BDII-B Site 1 CE Site BDII Site 2 CE Site BDII Site 3 CE Site BDII LFC Local GRIS SE Local GRIS SE Local GRIS CE Local GRIS RB Local GRIS CE Local GRIS CE Local GRIS SE Local GRIS MyProxy Local GRIS

10 Monitorización del Sistema de Información
Gstat: Comprueba el estado del sistema de información de cada site

11 Visión general de la parte práctica
BDII- MDS: ldapsearch: LDAP CLI lcg-infosites: uso simple, puede obtener información de los recursos Grid existentes para una VO específica. lcg-info: soporta consultas más complejas.

12 Referencias Documentación del BDII gLite: Guía del usuario
gLite: Guía del usuario Information System: Guía del usuario Documentación del Esquema GLUE

13 ¡Gracias por vuestra atención! ¿Preguntas?
