1 REUBICACIÓN DE LA LT EN 220 KV L-2226 PACHACHACA – POMACOCHA
PROYECTO: PAPO REUBICACIÓN DE LA LT EN 220 KV L-2226 PACHACHACA – POMACOCHA REUBICACIÓN DE LA LT EN 220 KV L-2294 POMACOCHA - CARHUAMAYO COMITÉ DE NEGOCIOS REP Agosto 2016 01 agosto 2008, Lima, Perú ©Todos los derechos reservados por Red de Energía del Perú

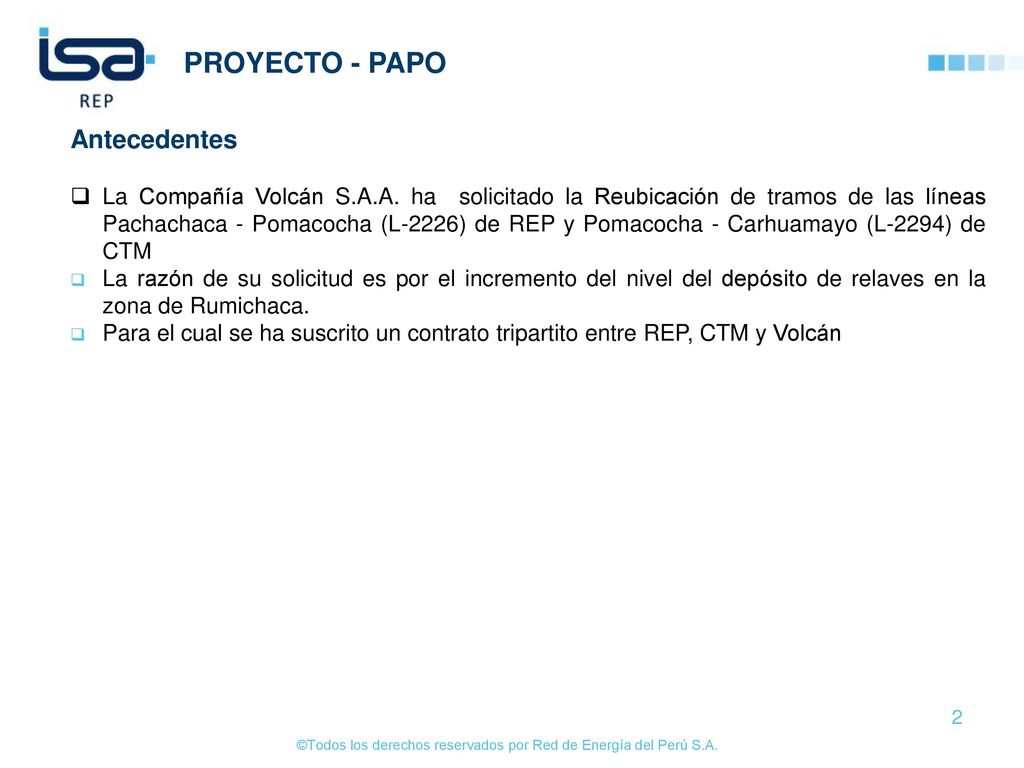

2 PROYECTO - PAPO Antecedentes
La Compañía Volcán S.A.A. ha solicitado la Reubicación de tramos de las líneas Pachachaca - Pomacocha (L-2226) de REP y Pomacocha - Carhuamayo (L-2294) de CTM La razón de su solicitud es por el incremento del nivel del depósito de relaves en la zona de Rumichaca. Para el cual se ha suscrito un contrato tripartito entre REP, CTM y Volcán

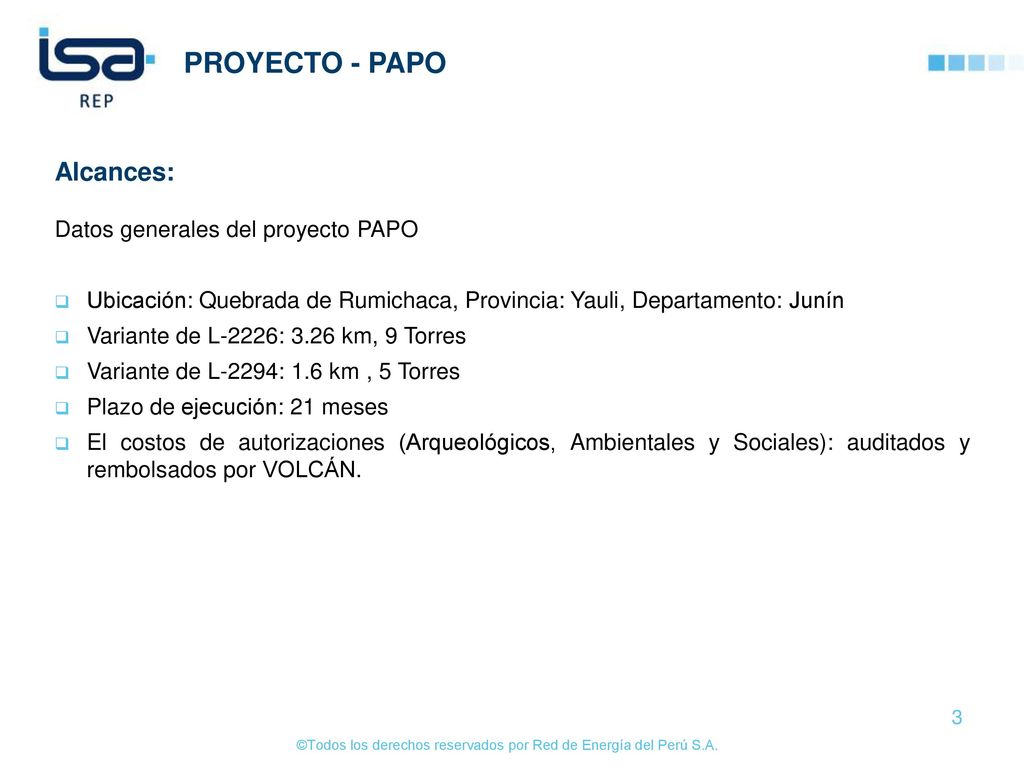

3 PROYECTO - PAPO Alcances: Datos generales del proyecto PAPO
Ubicación: Quebrada de Rumichaca, Provincia: Yauli, Departamento: Junín Variante de L-2226: 3.26 km, 9 Torres Variante de L-2294: 1.6 km , 5 Torres Plazo de ejecución: 21 meses El costos de autorizaciones (Arqueológicos, Ambientales y Sociales): auditados y rembolsados por VOLCÁN.

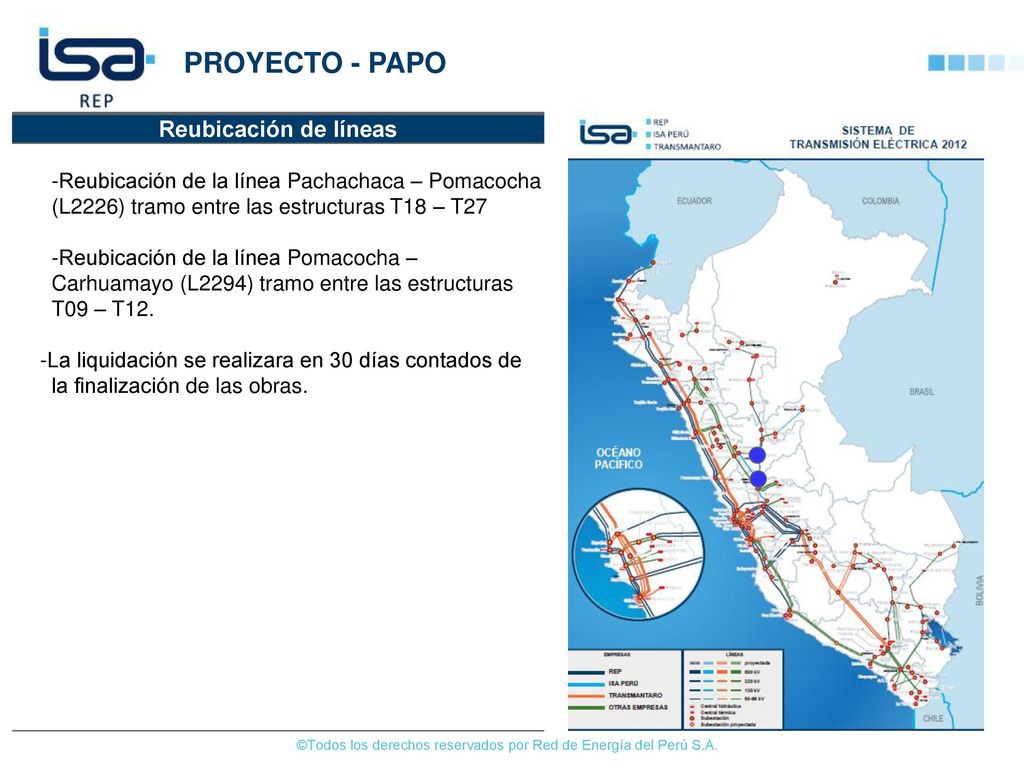

4 PROYECTO - PAPO Reubicación de líneas
-Reubicación de la línea Pachachaca – Pomacocha (L2226) tramo entre las estructuras T18 – T27 -Reubicación de la línea Pomacocha – Carhuamayo (L2294) tramo entre las estructuras T09 – T12. -La liquidación se realizara en 30 días contados de la finalización de las obras.

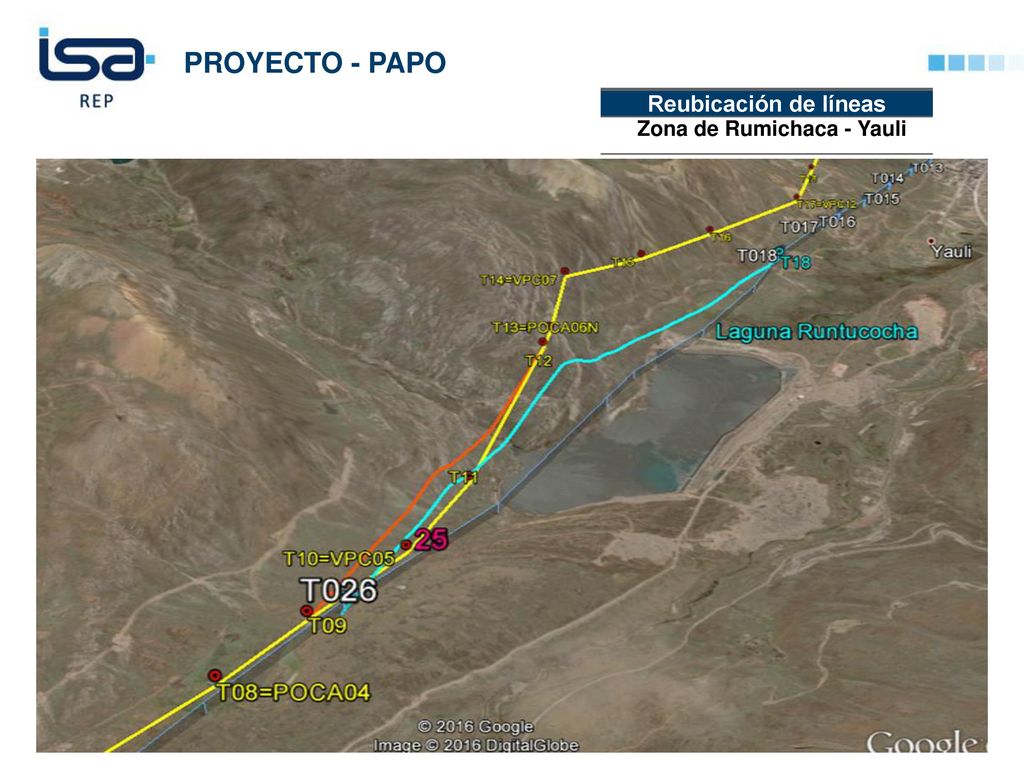

5 Zona de Rumichaca - Yauli
PROYECTO - PAPO Reubicación de líneas Zona de Rumichaca - Yauli

6 LT 2226 PACHACHACA - POMACOCHA

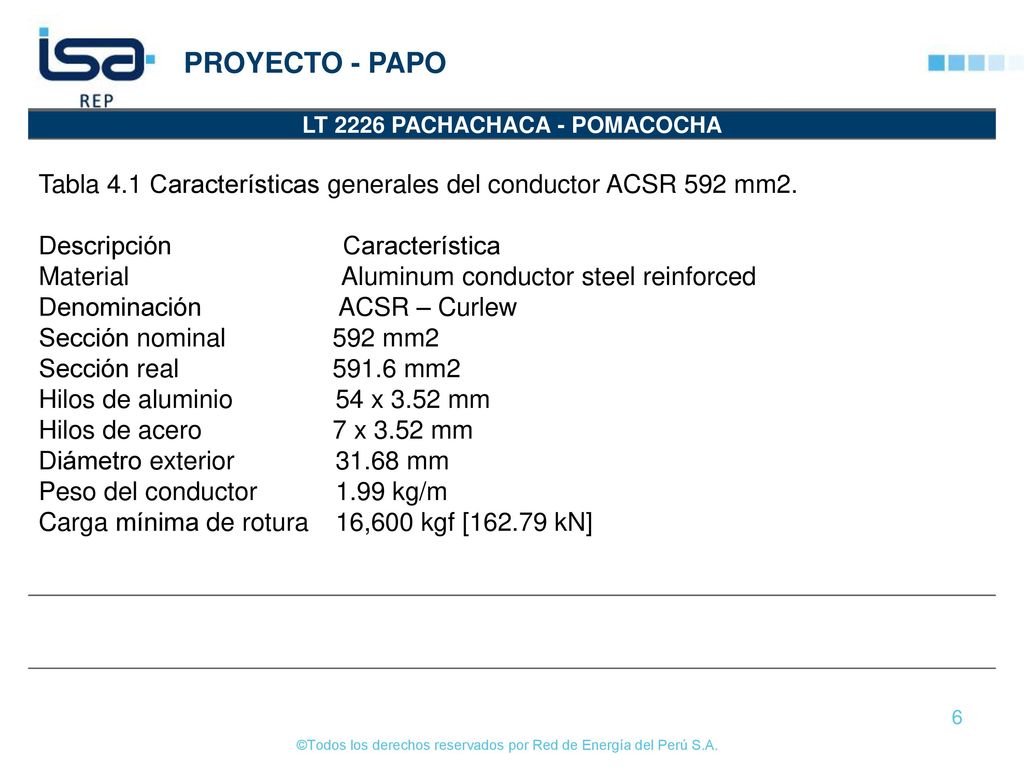

PROYECTO - PAPO LT 2226 PACHACHACA - POMACOCHA Tabla 4.1 Características generales del conductor ACSR 592 mm2. Descripción Característica Material Aluminum conductor steel reinforced Denominación ACSR – Curlew Sección nominal mm2 Sección real mm2 Hilos de aluminio 54 x 3.52 mm Hilos de acero x 3.52 mm Diámetro exterior mm Peso del conductor 1.99 kg/m Carga mínima de rotura 16,600 kgf [ kN]

7 LT 2226 PACHACHACA - POMACOCHA

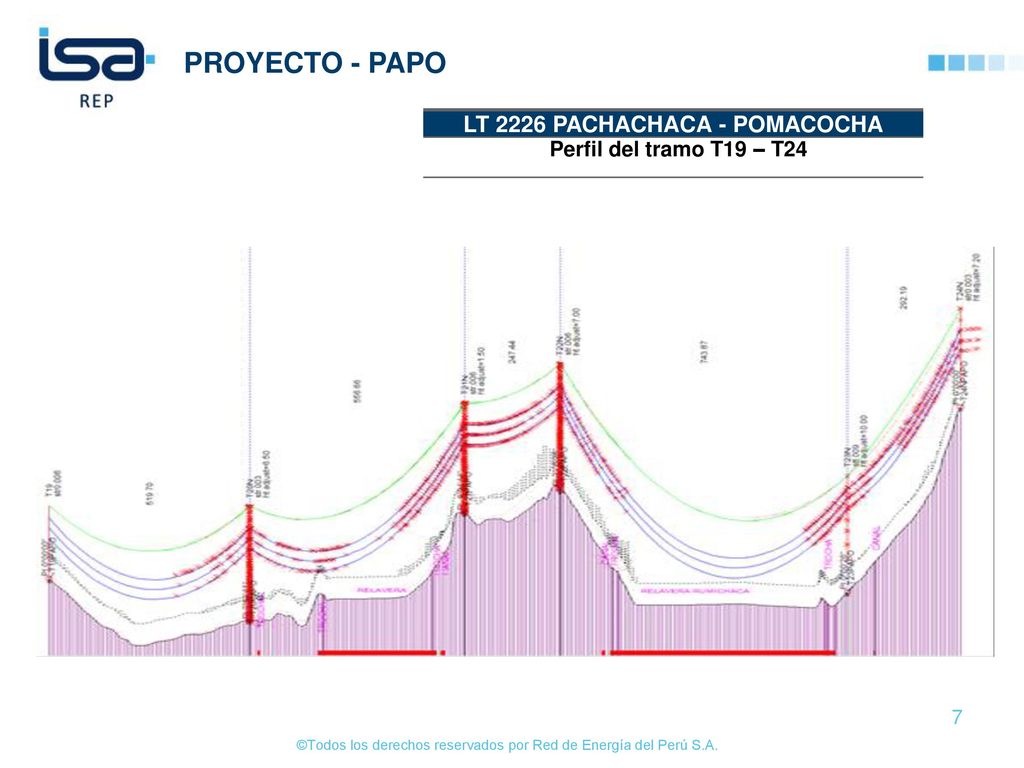

PROYECTO - PAPO LT 2226 PACHACHACA - POMACOCHA Perfil del tramo T19 – T24

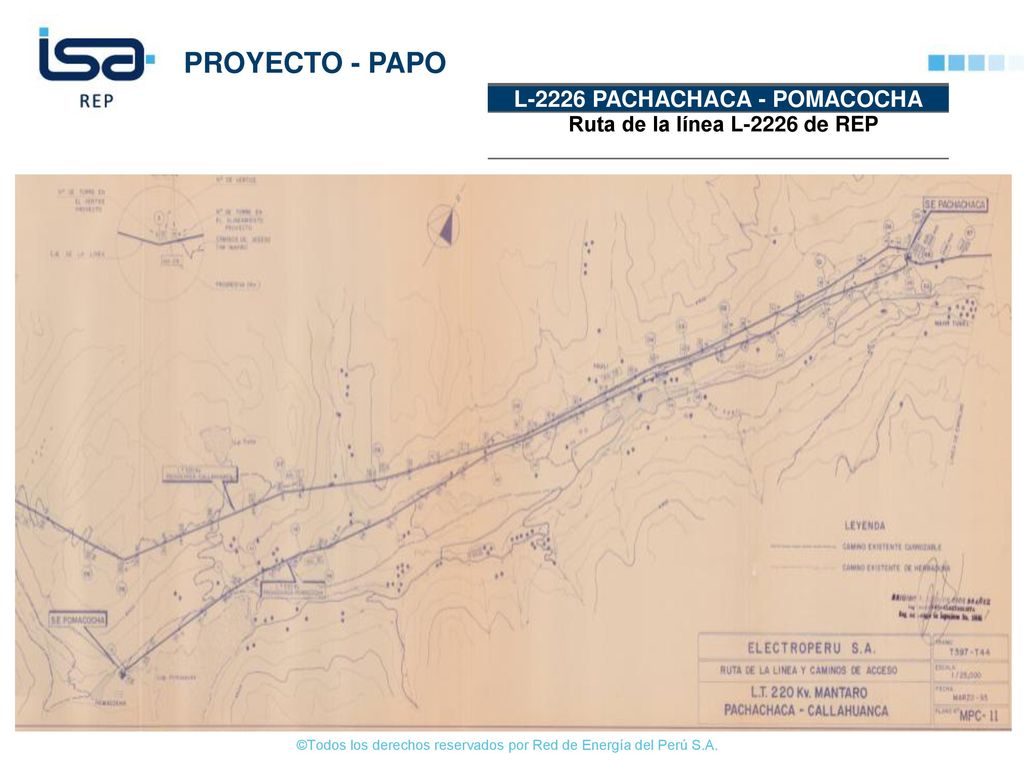

8 L-2226 PACHACHACA - POMACOCHA Ruta de la línea L-2226 de REP
PROYECTO - PAPO L-2226 PACHACHACA - POMACOCHA Ruta de la línea L-2226 de REP

9 L-2226 PACHACHACA - POMACOCHA

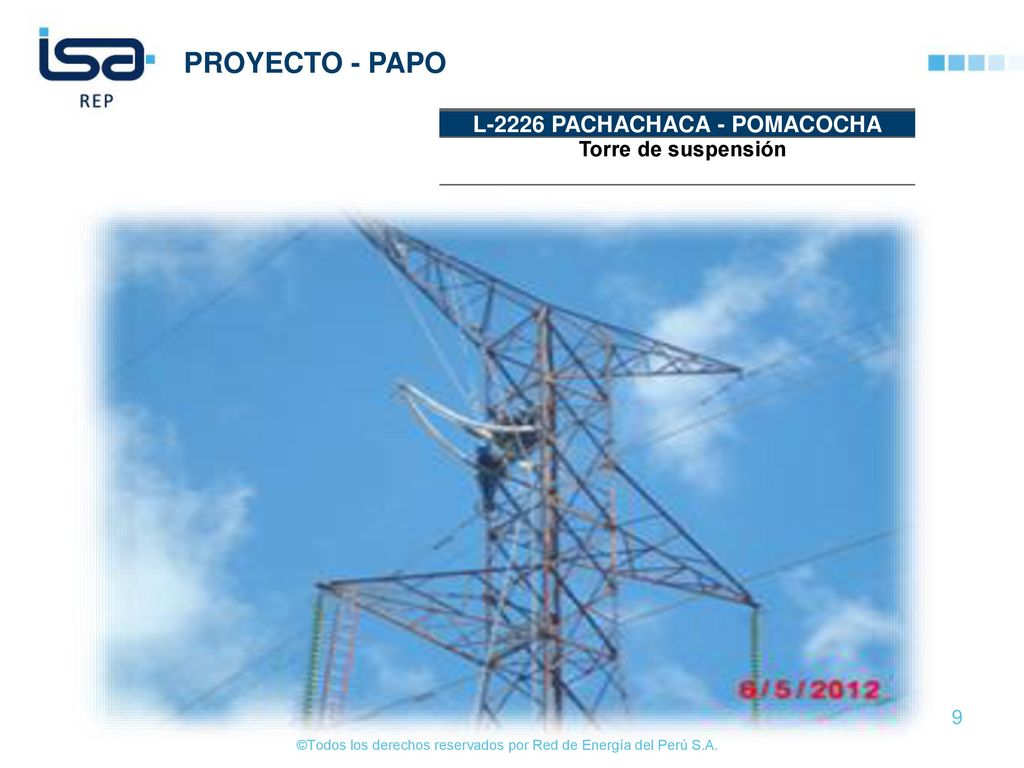

PROYECTO - PAPO L-2226 PACHACHACA - POMACOCHA Torre de suspensión

10 L-2226 PACHACHACA - POMACOCHA

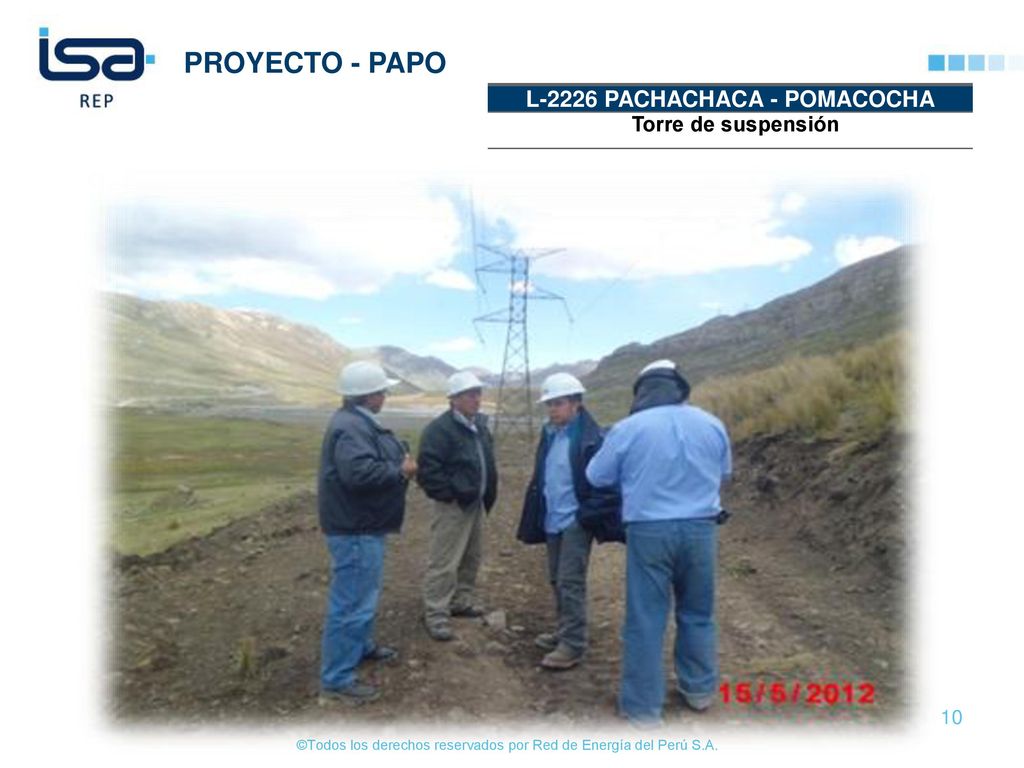

PROYECTO - PAPO L-2226 PACHACHACA - POMACOCHA Torre de suspensión

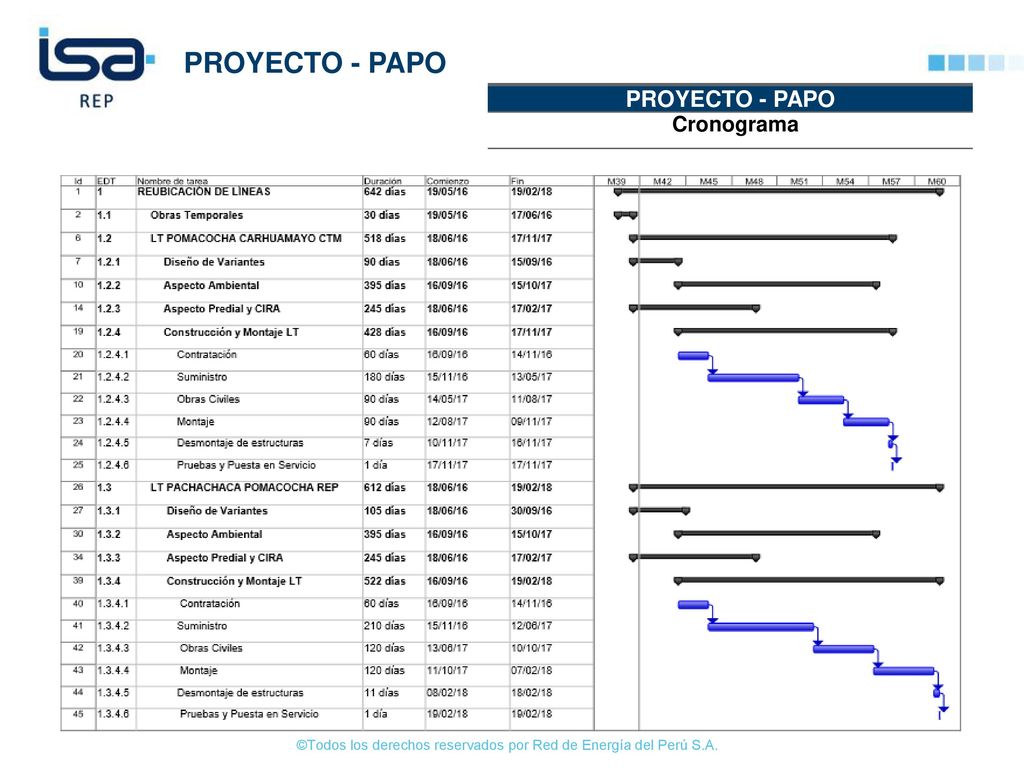

11 PROYECTO - PAPO PROYECTO - PAPO Cronograma

12 PROCESO DE CONTRATACIÓN

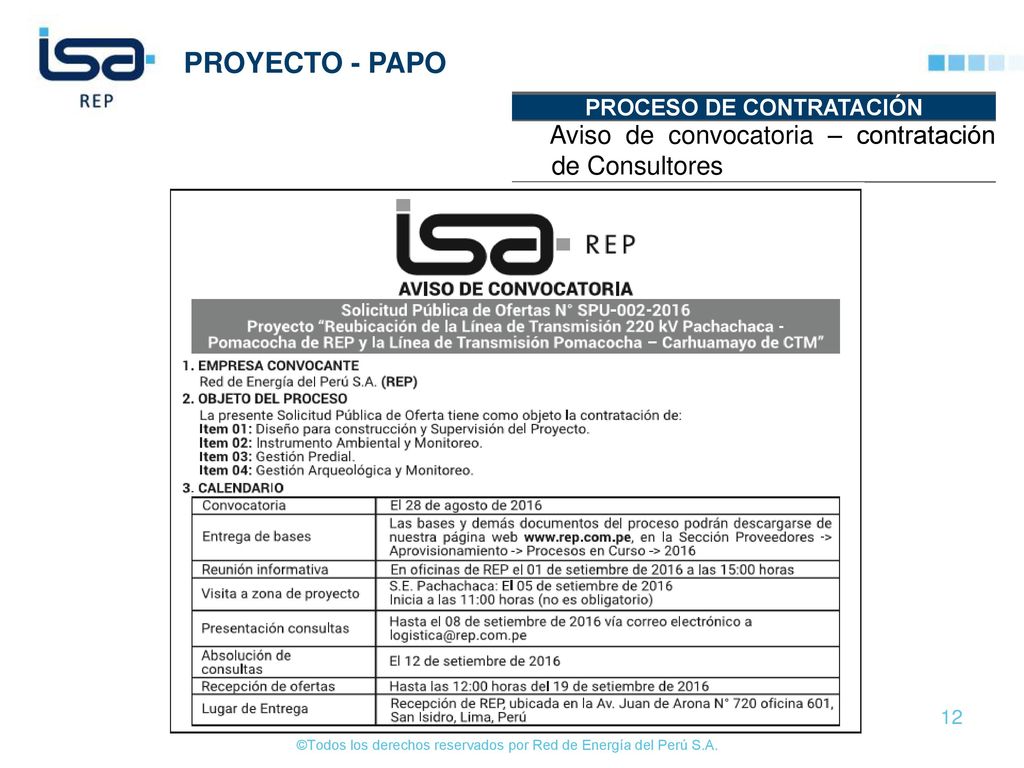

PROYECTO - PAPO PROCESO DE CONTRATACIÓN Aviso de convocatoria – contratación de Consultores
