Accesorios: Es el conjunto de piezas moldeadas o mecanizadas que unidas a los tubos mediante un procedimiento determinado forman las líneas estructurales.

Presentación del tema: "Accesorios: Es el conjunto de piezas moldeadas o mecanizadas que unidas a los tubos mediante un procedimiento determinado forman las líneas estructurales."— Transcripción de la presentación:

1

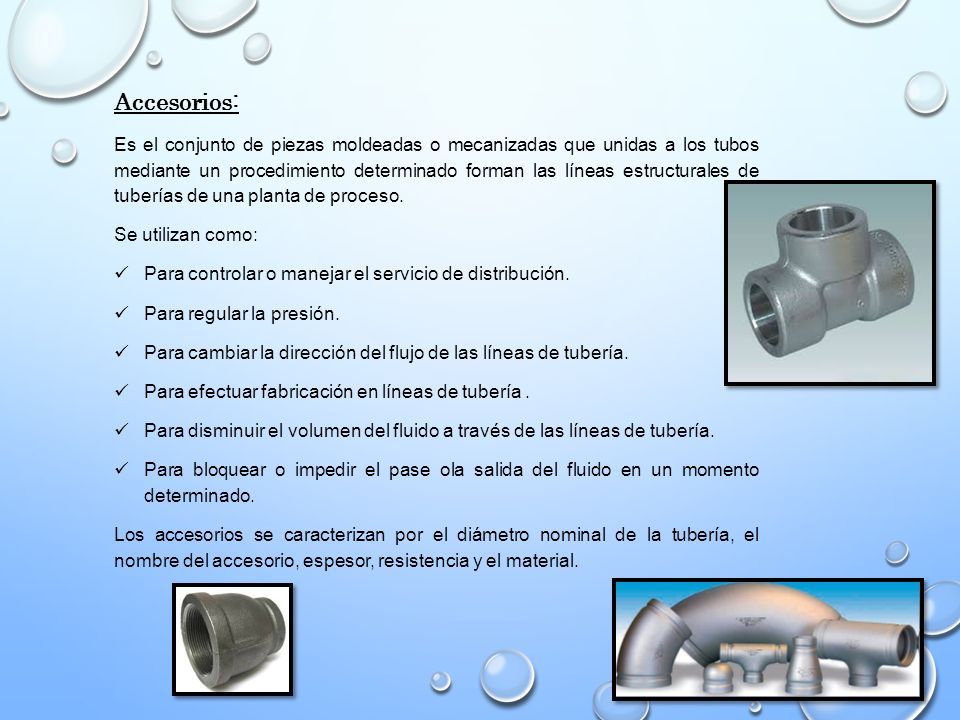

2 Accesorios: Es el conjunto de piezas moldeadas o mecanizadas que unidas a los tubos mediante un procedimiento determinado forman las líneas estructurales de tuberías de una planta de proceso. Se utilizan como: Para controlar o manejar el servicio de distribución. Para regular la presión. Para cambiar la dirección del flujo de las líneas de tubería. Para efectuar fabricación en líneas de tubería. Para disminuir el volumen del fluido a través de las líneas de tubería. Para bloquear o impedir el pase ola salida del fluido en un momento determinado. Los accesorios se caracterizan por el diámetro nominal de la tubería, el nombre del accesorio, espesor, resistencia y el material.

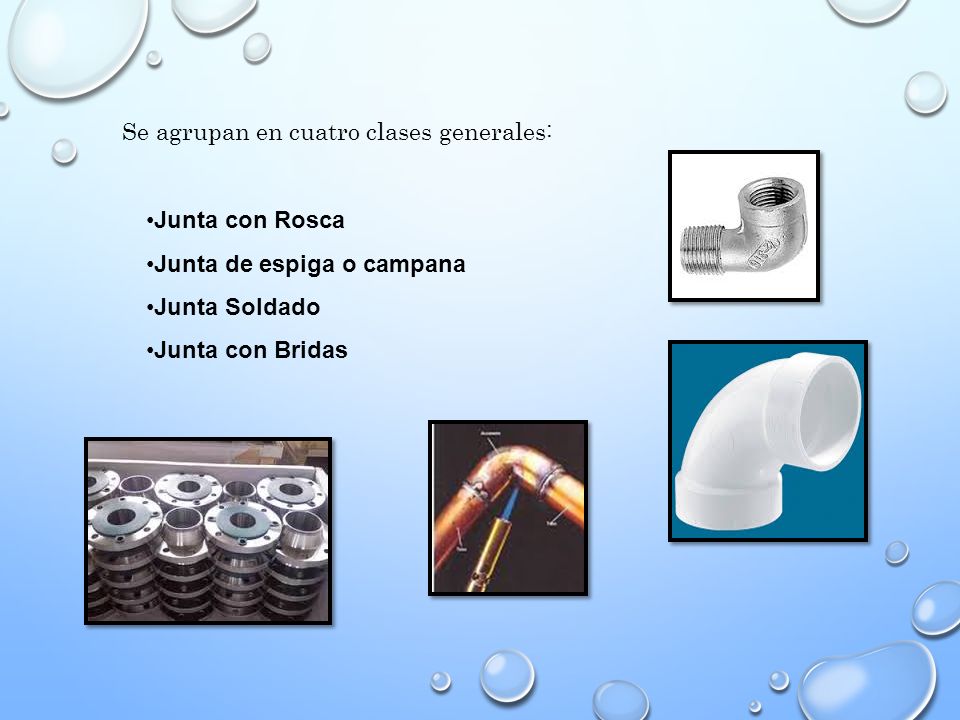

3 Se agrupan en cuatro clases generales: Junta con Rosca Junta de espiga o campana Junta Soldado Junta con Bridas

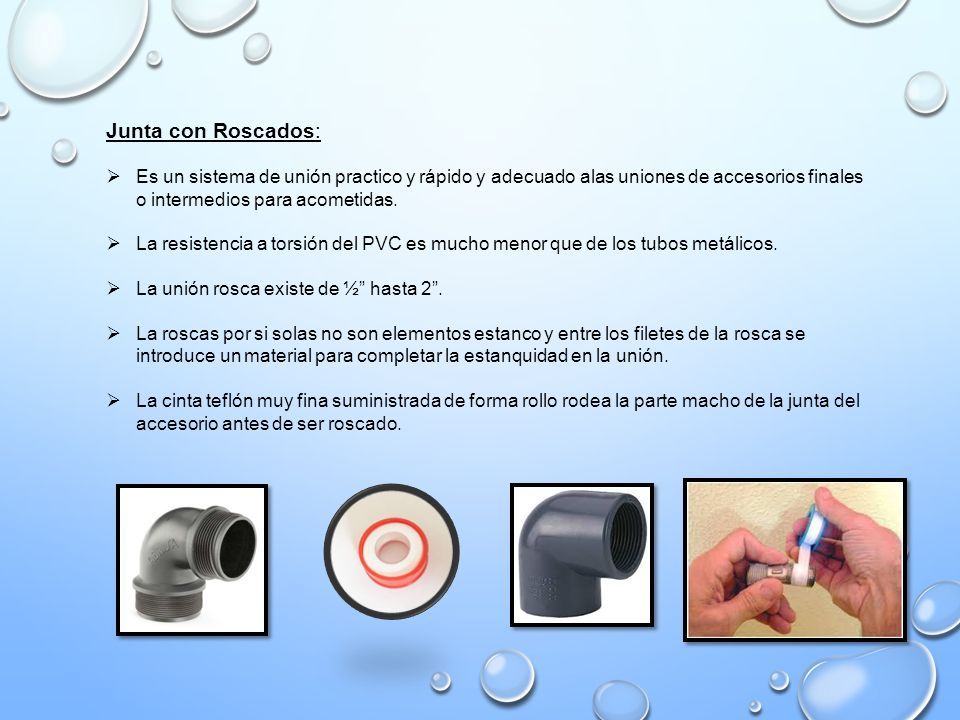

4 Junta con Roscados:  Es un sistema de unión practico y rápido y adecuado alas uniones de accesorios finales o intermedios para acometidas.  La resistencia a torsión del PVC es mucho menor que de los tubos metálicos.  La unión rosca existe de ½” hasta 2”.  La roscas por si solas no son elementos estanco y entre los filetes de la rosca se introduce un material para completar la estanquidad en la unión.  La cinta teflón muy fina suministrada de forma rollo rodea la parte macho de la junta del accesorio antes de ser roscado.

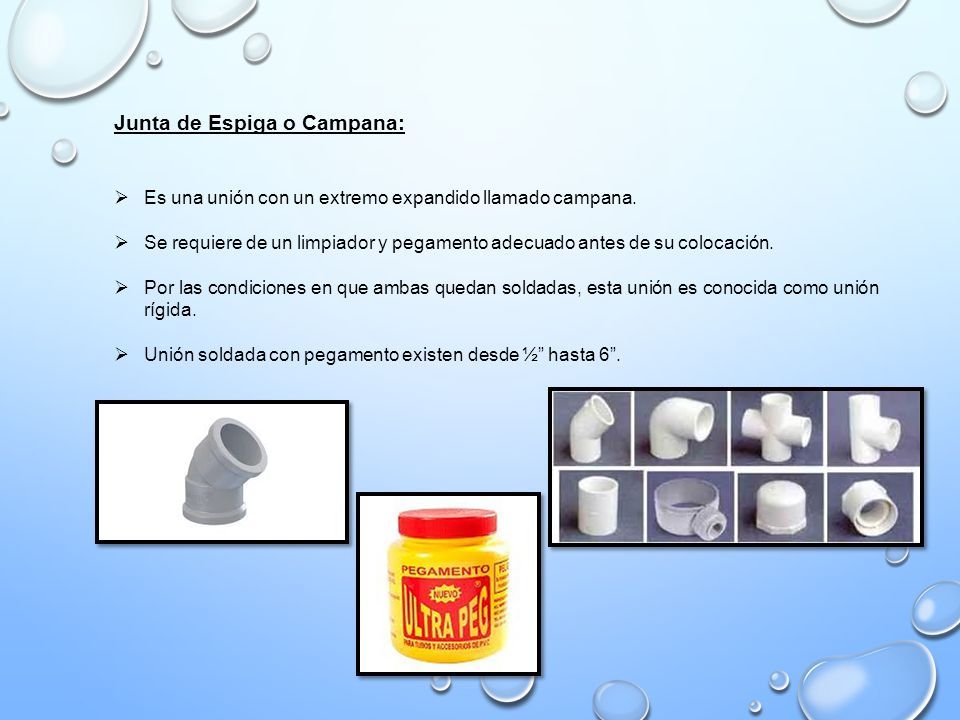

5 Junta de Espiga o Campana:  Es una unión con un extremo expandido llamado campana.  Se requiere de un limpiador y pegamento adecuado antes de su colocación.  Por las condiciones en que ambas quedan soldadas, esta unión es conocida como unión rígida.  Unión soldada con pegamento existen desde ½” hasta 6”.

6 Juntas soldadas:  Se usan cuando las conexiones deben ser permanentes y en líneas de alta presión y temperatura.  Las tuberías soldadas son más fáciles de aislar, se pueden colocar más cerca las unas de las otras y pesan menos.  Los extremos de la tubería y los accesorios se biselan para poder acomodar la soldadura. Se pueden usar anillos de empalme cuando la tubería soldada se debe desmontar periódicamente.

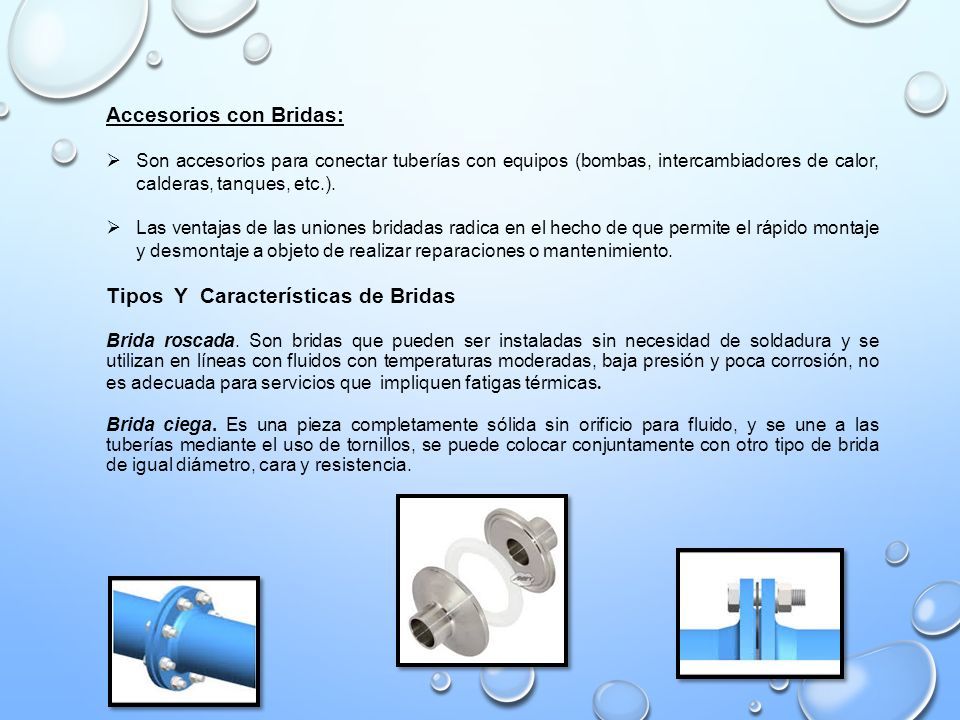

7 Accesorios con Bridas:  Son accesorios para conectar tuberías con equipos (bombas, intercambiadores de calor, calderas, tanques, etc.).  Las ventajas de las uniones bridadas radica en el hecho de que permite el rápido montaje y desmontaje a objeto de realizar reparaciones o mantenimiento. Tipos Y Características de Bridas Brida roscada. Son bridas que pueden ser instaladas sin necesidad de soldadura y se utilizan en líneas con fluidos con temperaturas moderadas, baja presión y poca corrosión, no es adecuada para servicios que impliquen fatigas térmicas. Brida ciega. Es una pieza completamente sólida sin orificio para fluido, y se une a las tuberías mediante el uso de tornillos, se puede colocar conjuntamente con otro tipo de brida de igual diámetro, cara y resistencia.

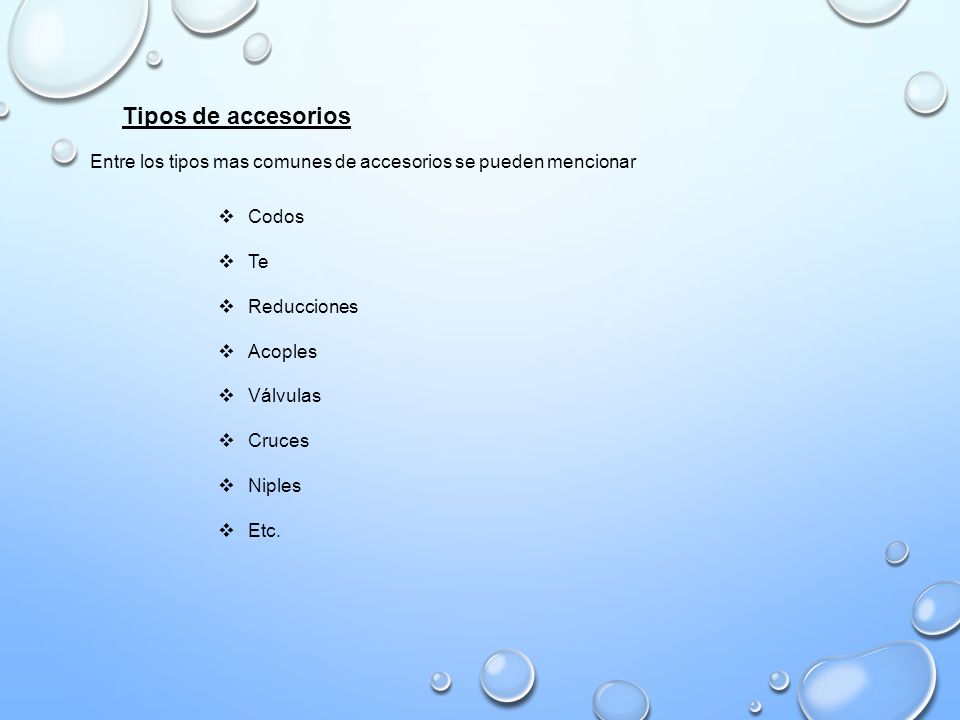

8 Tipos de accesorios Entre los tipos mas comunes de accesorios se pueden mencionar  Codos  Te  Reducciones  Acoples  Válvulas  Cruces  Niples  Etc.
