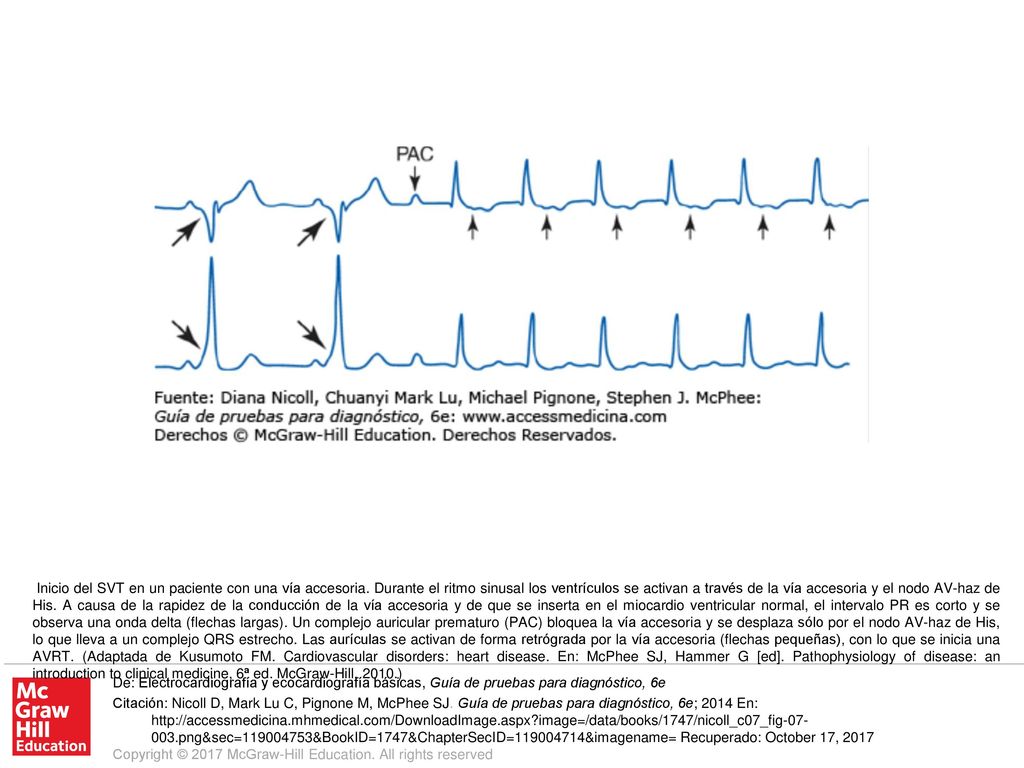

Inicio del SVT en un paciente con una vía accesoria
Inicio del SVT en un paciente con una vía accesoria. Durante el ritmo sinusal los ventrículos se activan a través de la vía accesoria y el nodo AV-haz de His. A causa de la rapidez de la conducción de la vía accesoria y de que se inserta en el miocardio ventricular normal, el intervalo PR es corto y se observa una onda delta (flechas largas). Un complejo auricular prematuro (PAC) bloquea la vía accesoria y se desplaza sólo por el nodo AV-haz de His, lo que lleva a un complejo QRS estrecho. Las aurículas se activan de forma retrógrada por la vía accesoria (flechas pequeñas), con lo que se inicia una AVRT. (Adaptada de Kusumoto FM. Cardiovascular disorders: heart disease. En: McPhee SJ, Hammer G [ed]. Pathophysiology of disease: an introduction to clinical medicine, 6ª ed. McGraw-Hill, 2010.) De: Electrocardiografía y ecocardiografía básicas, Guía de pruebas para diagnóstico, 6e Citación: Nicoll D, Mark Lu C, Pignone M, McPhee SJ. Guía de pruebas para diagnóstico, 6e; 2014 En: Recuperado: October 17, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
