COPIAR DESPLAZAR MSc. Isabel Dominguez Moll.

Presentación del tema: "COPIAR DESPLAZAR MSc. Isabel Dominguez Moll."— Transcripción de la presentación:

1 COPIAR DESPLAZAR MSc. Isabel Dominguez Moll

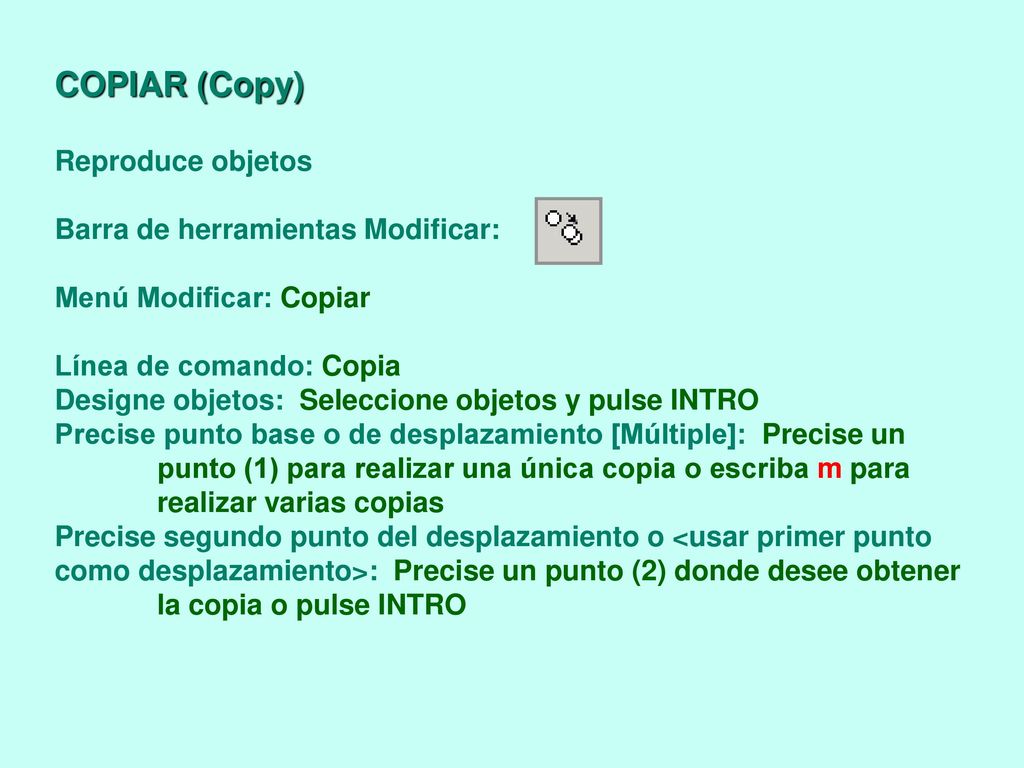

2 COPIAR (Copy) Reproduce objetos Barra de herramientas Modificar:
Menú Modificar: Copiar Línea de comando: Copia Designe objetos: Seleccione objetos y pulse INTRO Precise punto base o de desplazamiento [Múltiple]: Precise un punto (1) para realizar una única copia o escriba m para realizar varias copias Precise segundo punto del desplazamiento o <usar primer punto como desplazamiento>: Precise un punto (2) donde desee obtener la copia o pulse INTRO

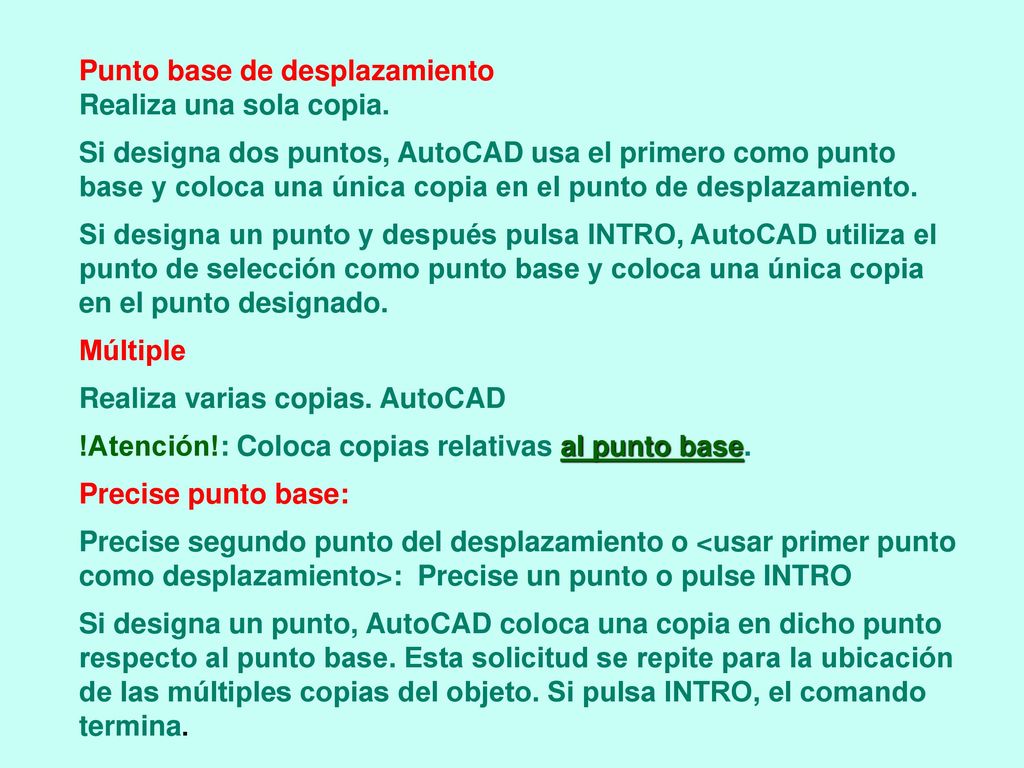

3 Punto base de desplazamiento
Realiza una sola copia. Si designa dos puntos, AutoCAD usa el primero como punto base y coloca una única copia en el punto de desplazamiento. Si designa un punto y después pulsa INTRO, AutoCAD utiliza el punto de selección como punto base y coloca una única copia en el punto designado. Múltiple Realiza varias copias. AutoCAD !Atención!: Coloca copias relativas al punto base. Precise punto base: Precise segundo punto del desplazamiento o <usar primer punto como desplazamiento>: Precise un punto o pulse INTRO Si designa un punto, AutoCAD coloca una copia en dicho punto respecto al punto base. Esta solicitud se repite para la ubicación de las múltiples copias del objeto. Si pulsa INTRO, el comando termina.

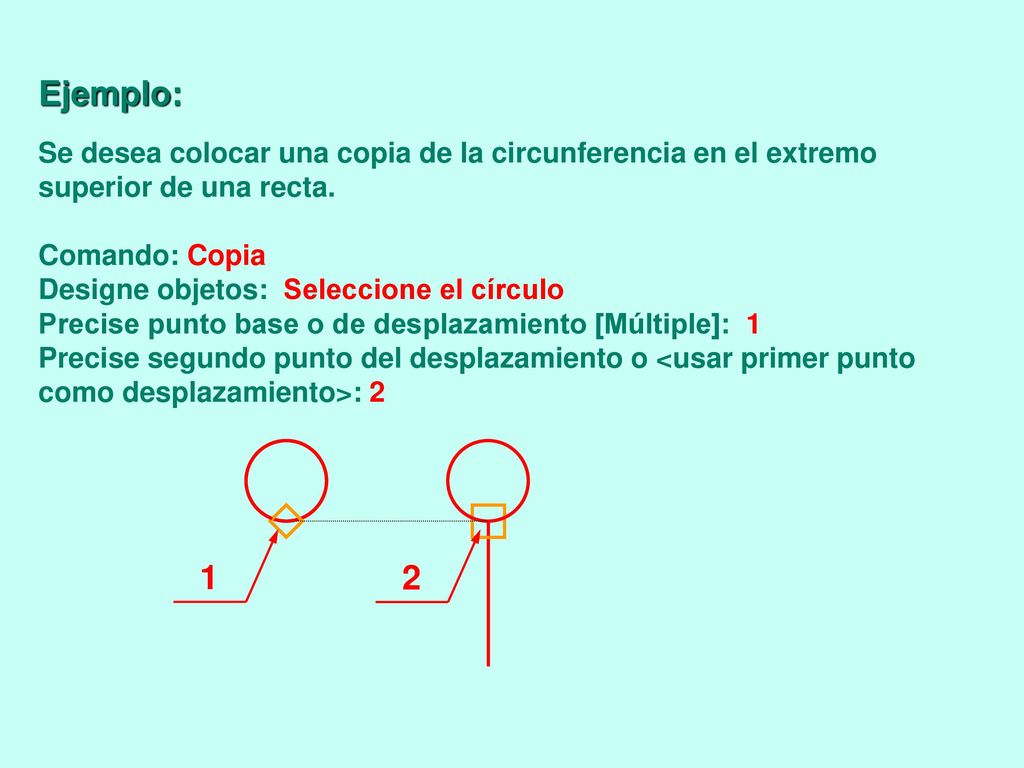

4 Ejemplo: Se desea colocar una copia de la circunferencia en el extremo superior de una recta. Comando: Copia Designe objetos: Seleccione el círculo Precise punto base o de desplazamiento [Múltiple]: 1 Precise segundo punto del desplazamiento o <usar primer punto como desplazamiento>: 2 1 2

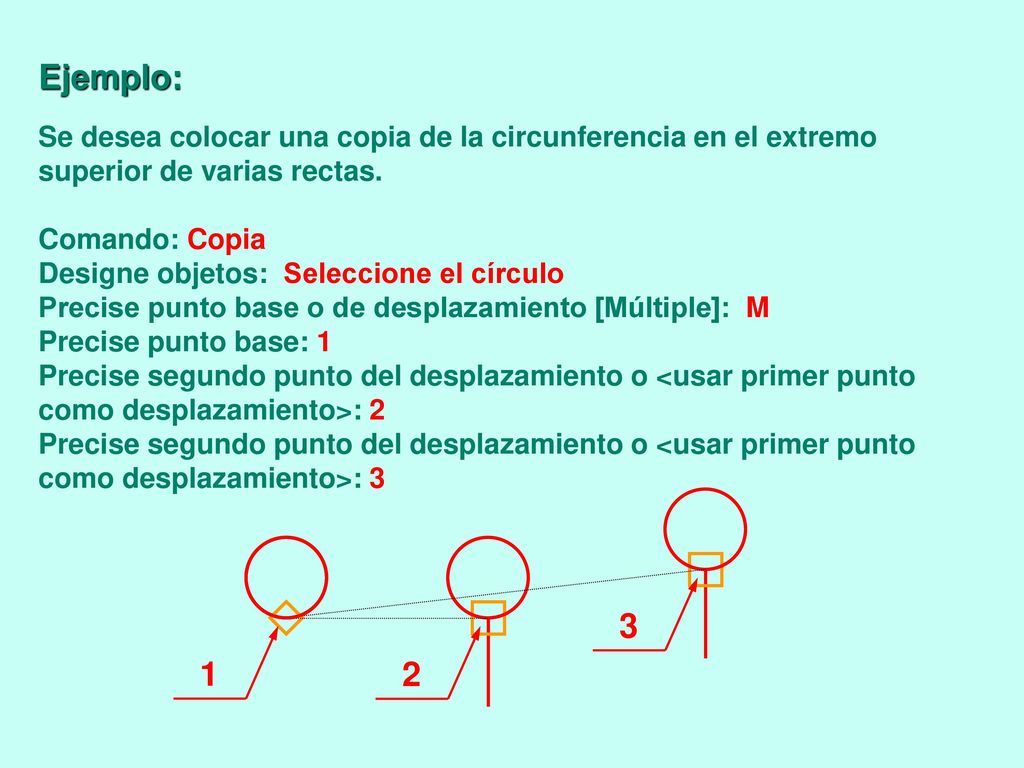

5 Ejemplo: Se desea colocar una copia de la circunferencia en el extremo superior de varias rectas. Comando: Copia Designe objetos: Seleccione el círculo Precise punto base o de desplazamiento [Múltiple]: M Precise punto base: 1 Precise segundo punto del desplazamiento o <usar primer punto como desplazamiento>: 2 Precise segundo punto del desplazamiento o <usar primer punto como desplazamiento>: 3 3 1 2

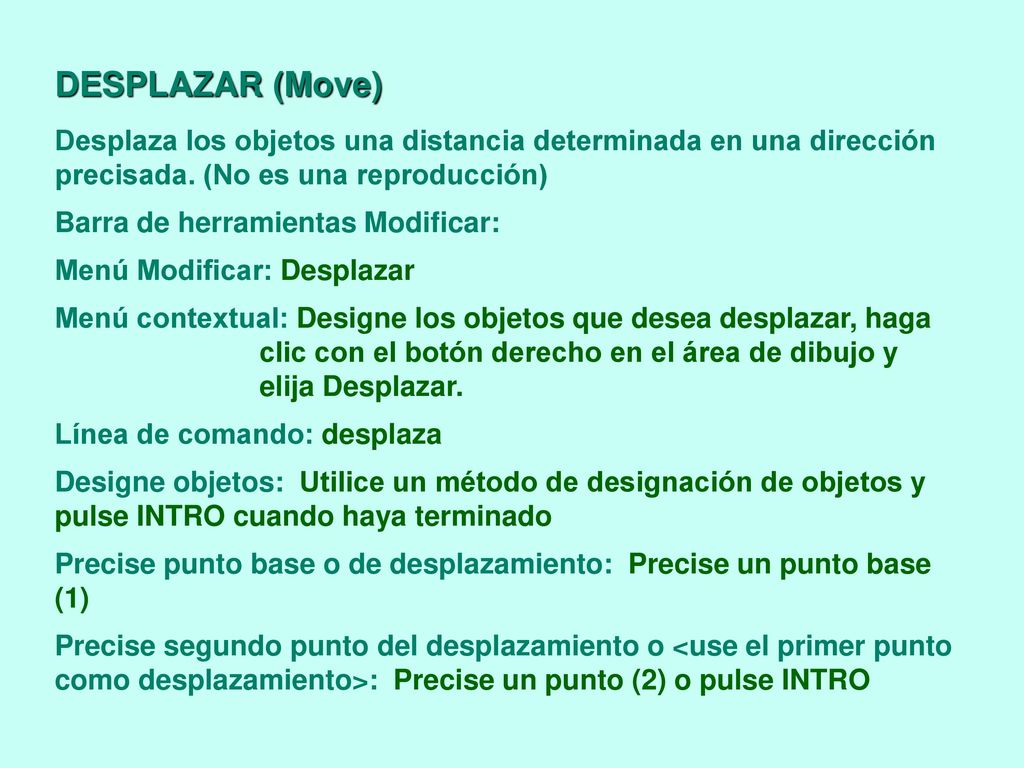

6 DESPLAZAR (Move) Desplaza los objetos una distancia determinada en una dirección precisada. (No es una reproducción) Barra de herramientas Modificar: Menú Modificar: Desplazar Menú contextual: Designe los objetos que desea desplazar, haga clic con el botón derecho en el área de dibujo y elija Desplazar. Línea de comando: desplaza Designe objetos: Utilice un método de designación de objetos y pulse INTRO cuando haya terminado Precise punto base o de desplazamiento: Precise un punto base (1) Precise segundo punto del desplazamiento o <use el primer punto como desplazamiento>: Precise un punto (2) o pulse INTRO

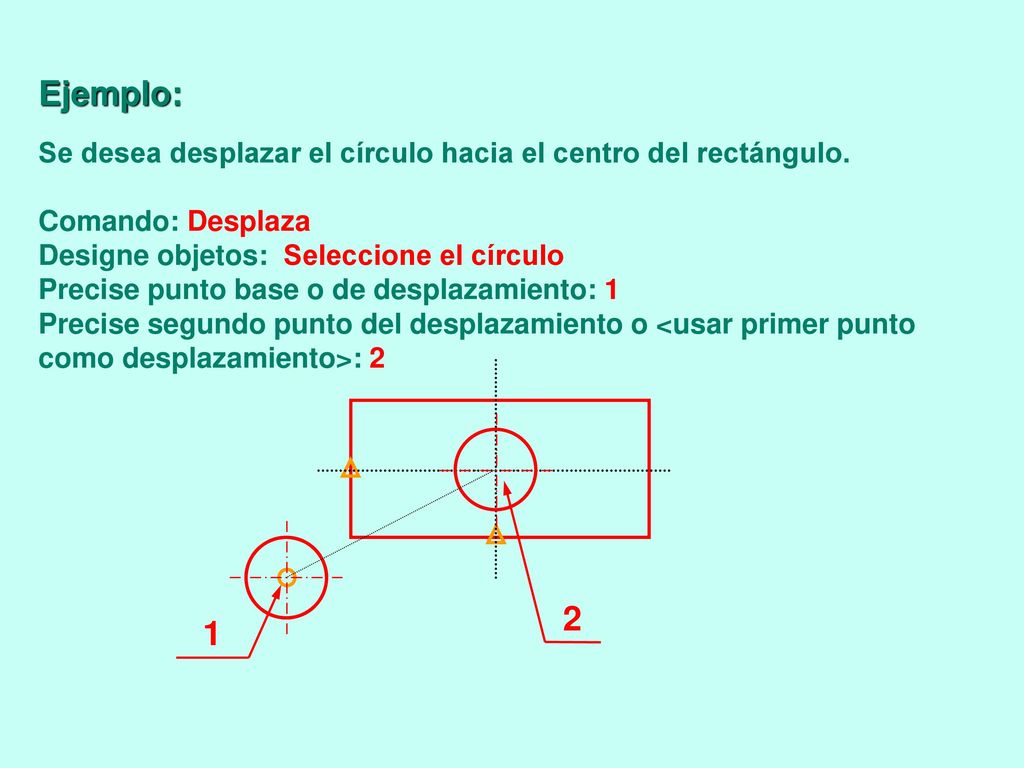

7 Ejemplo: Se desea desplazar el círculo hacia el centro del rectángulo. Comando: Desplaza Designe objetos: Seleccione el círculo Precise punto base o de desplazamiento: 1 Precise segundo punto del desplazamiento o <usar primer punto como desplazamiento>: 2 2 1

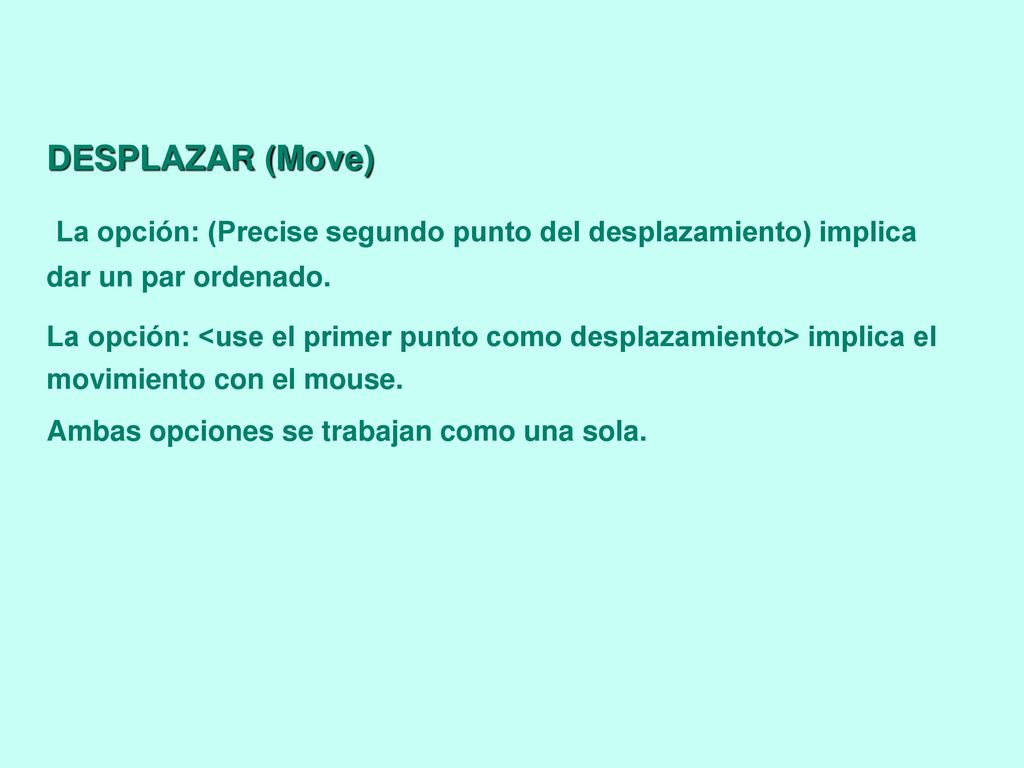

8 DESPLAZAR (Move) La opción: (Precise segundo punto del desplazamiento) implica dar un par ordenado. La opción: <use el primer punto como desplazamiento> implica el movimiento con el mouse. Ambas opciones se trabajan como una sola.
