1 Electricidad y magnetismo
TAREA 3 Abril 2012 Electricidad y magnetismo Prof. Villalobos G10N37lina

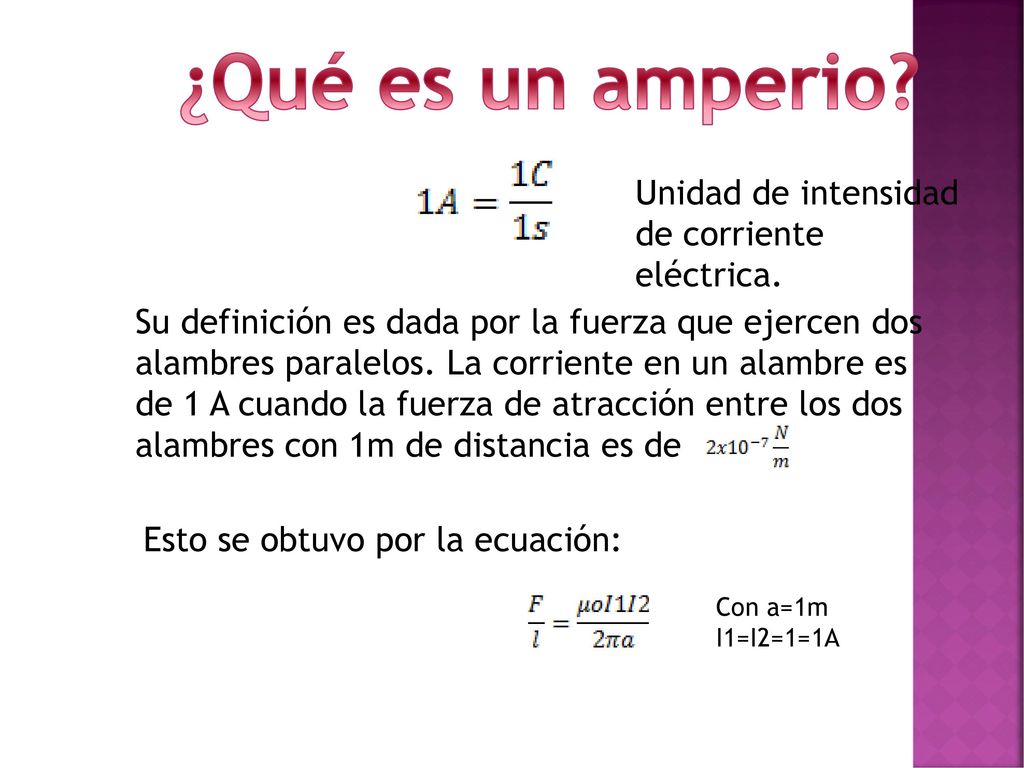

2 ¿Qué es un amperio? Unidad de intensidad de corriente eléctrica.
Su definición es dada por la fuerza que ejercen dos alambres paralelos. La corriente en un alambre es de 1 A cuando la fuerza de atracción entre los dos alambres con 1m de distancia es de Esto se obtuvo por la ecuación: Con a=1m I1=I2=1=1A

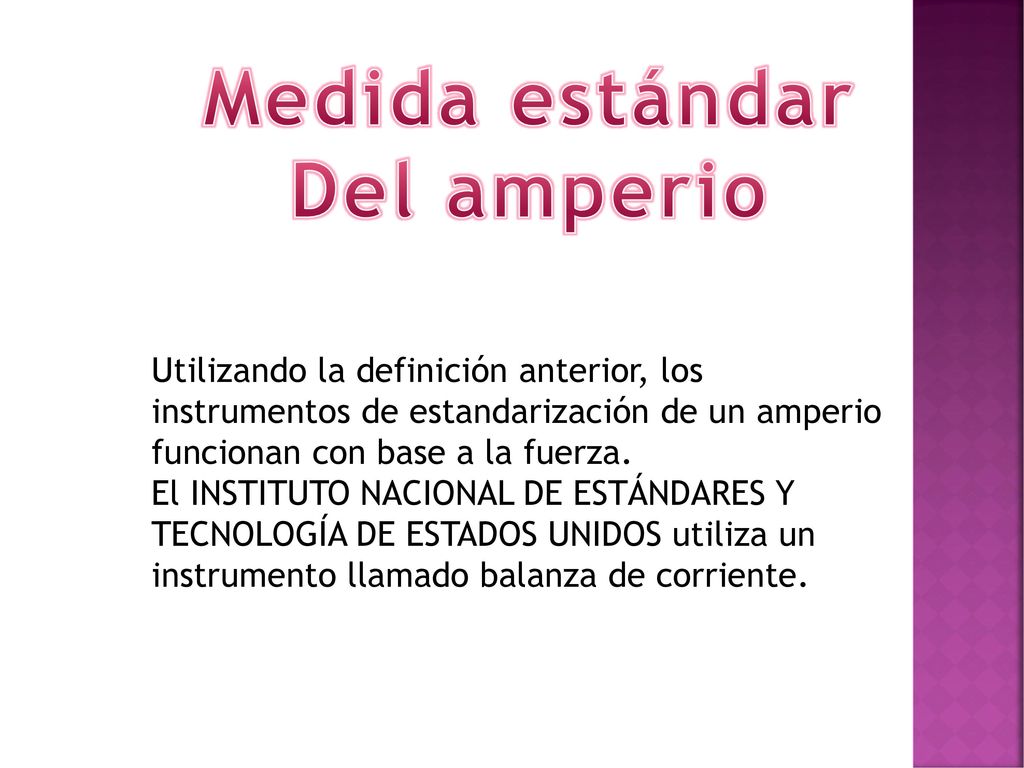

3 Medida estándar Del amperio
Utilizando la definición anterior, los instrumentos de estandarización de un amperio funcionan con base a la fuerza. El INSTITUTO NACIONAL DE ESTÁNDARES Y TECNOLOGÍA DE ESTADOS UNIDOS utiliza un instrumento llamado balanza de corriente.

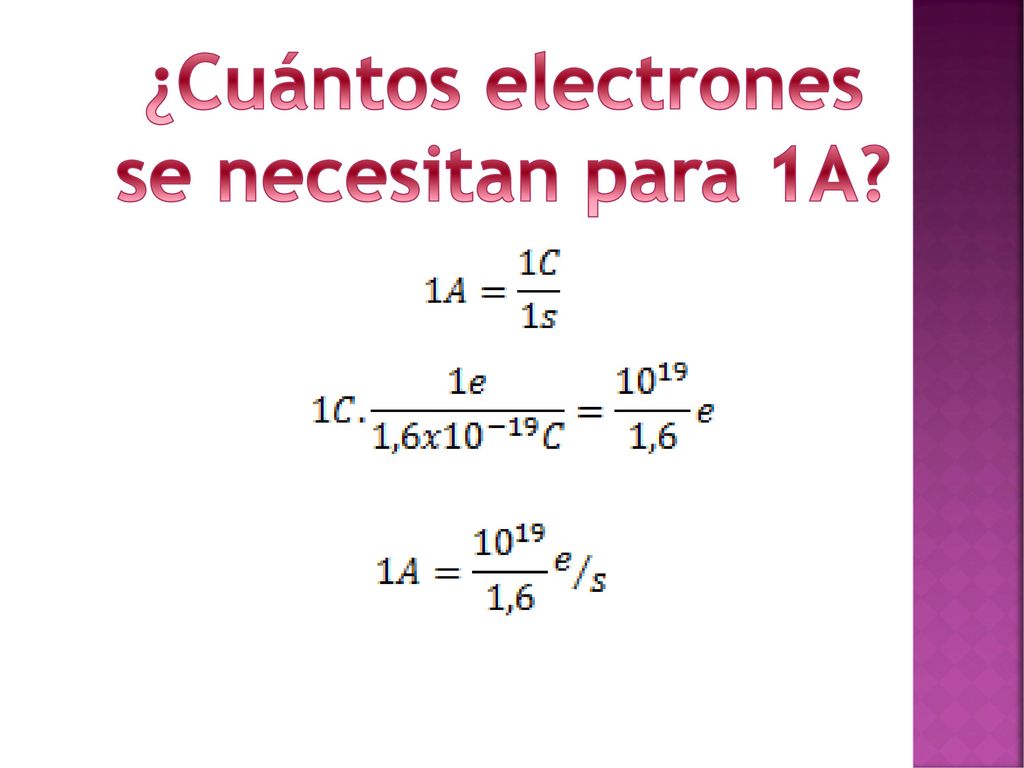

4 ¿Cuántos electrones se necesitan para 1A?

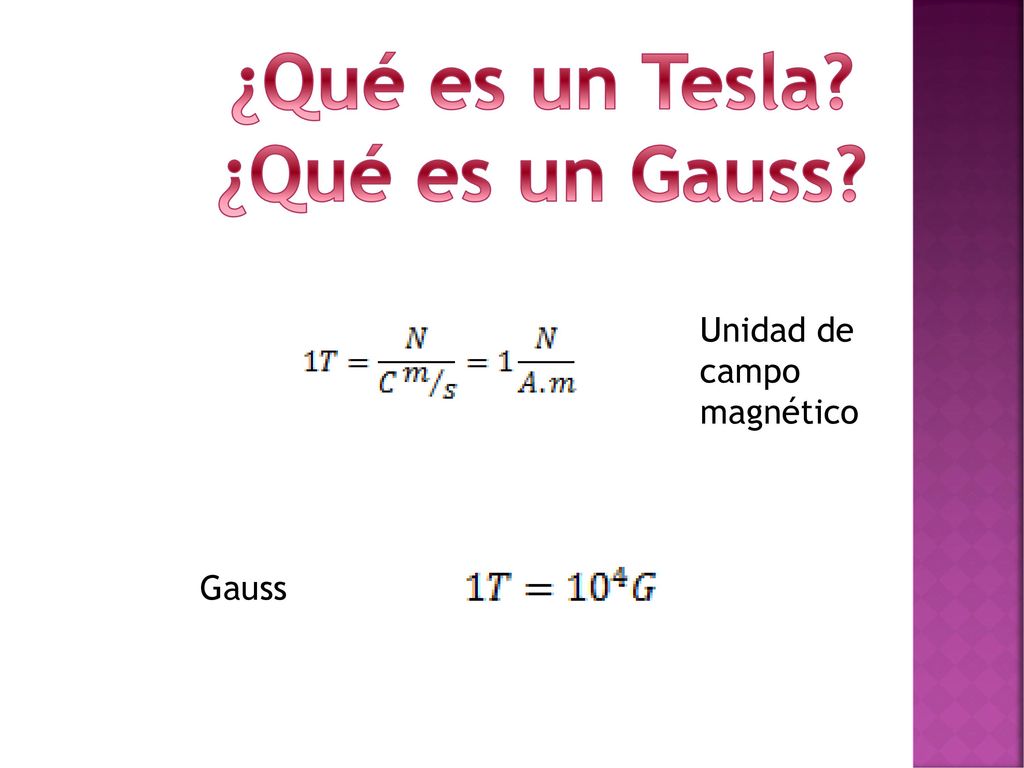

5 ¿Qué es un Tesla? ¿Qué es un Gauss?
Unidad de campo magnético Gauss

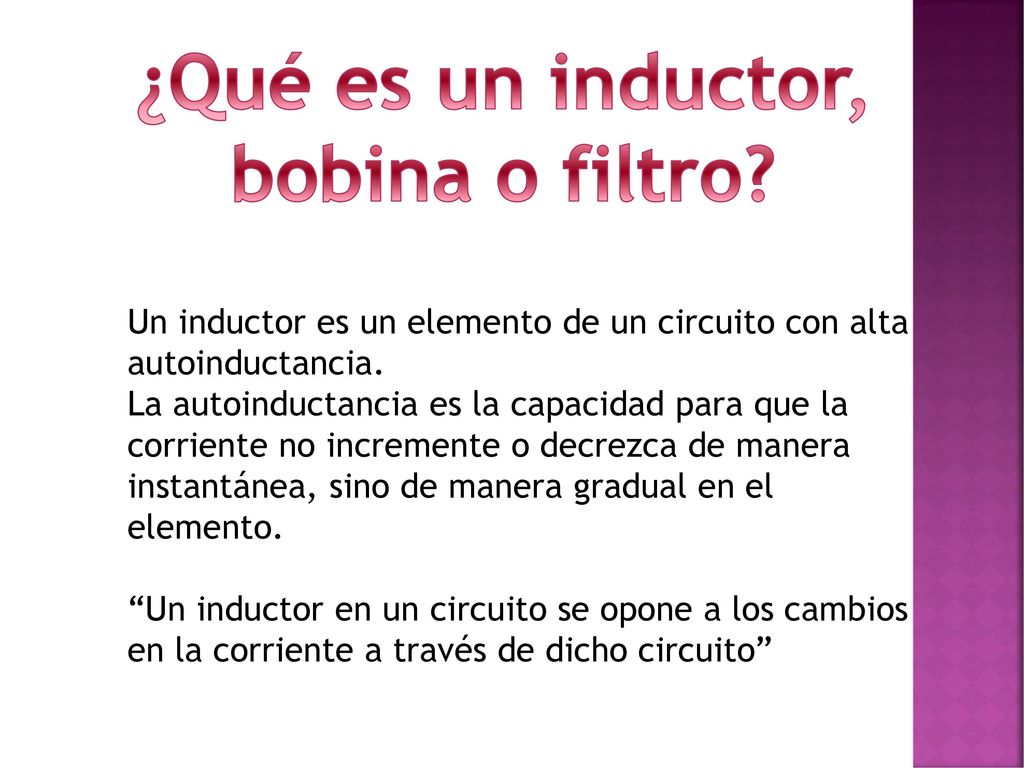

6 ¿Qué es un inductor, bobina o filtro?
Un inductor es un elemento de un circuito con alta autoinductancia. La autoinductancia es la capacidad para que la corriente no incremente o decrezca de manera instantánea, sino de manera gradual en el elemento. “Un inductor en un circuito se opone a los cambios en la corriente a través de dicho circuito”

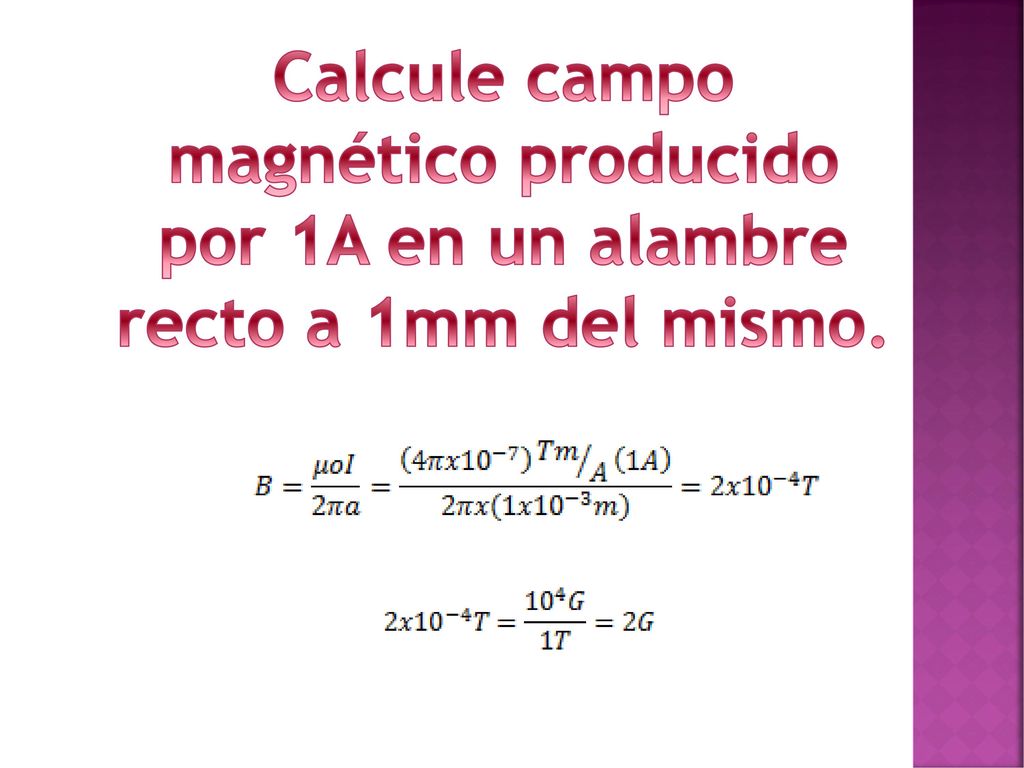

7 Calcule campo magnético producido por 1A en un alambre recto a 1mm del mismo.

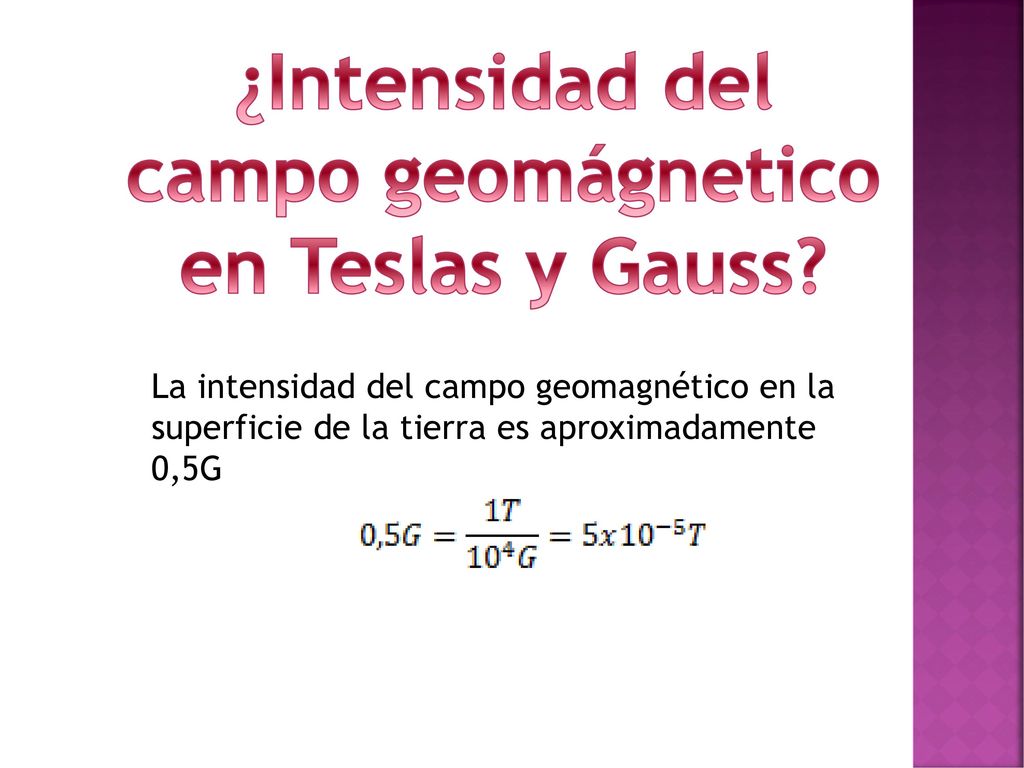

8 ¿Intensidad del campo geomágnetico en Teslas y Gauss?
La intensidad del campo geomagnético en la superficie de la tierra es aproximadamente 0,5G

9 Campo magnético en una bobina. Cilindro bobina 10cm de largo
4cm de diámetro 100 espiras I=100mA

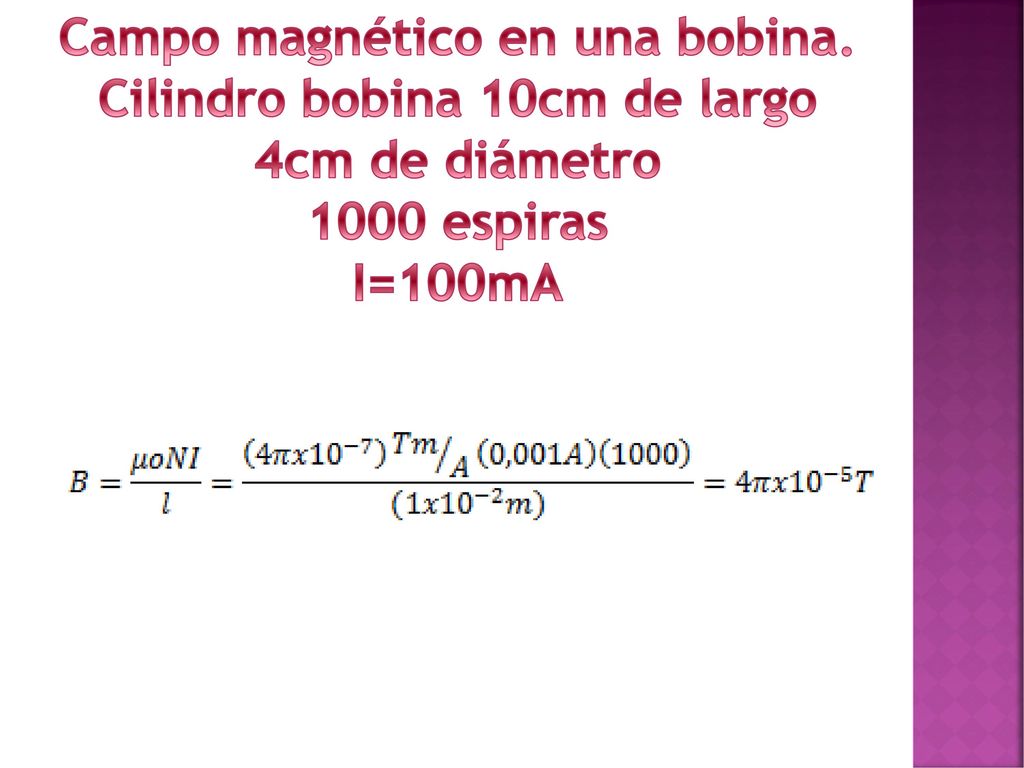

10 Campo magnético en una bobina. Cilindro bobina 10cm de largo
4cm de diámetro 1000 espiras I=100mA

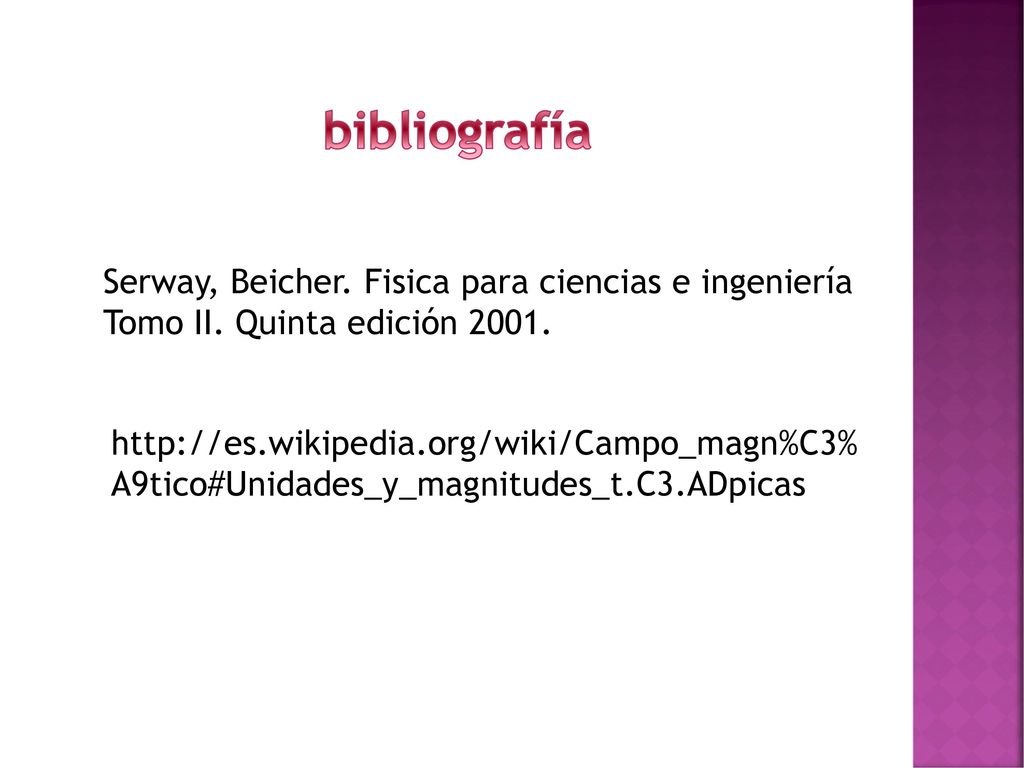

11 bibliografía Serway, Beicher. Fisica para ciencias e ingeniería
Tomo II. Quinta edición 2001.
