CI 43A Análisis de Sistemas de Transporte

Presentaciones similares


Presentación del tema: "CI 43A Análisis de Sistemas de Transporte"— Transcripción de la presentación:

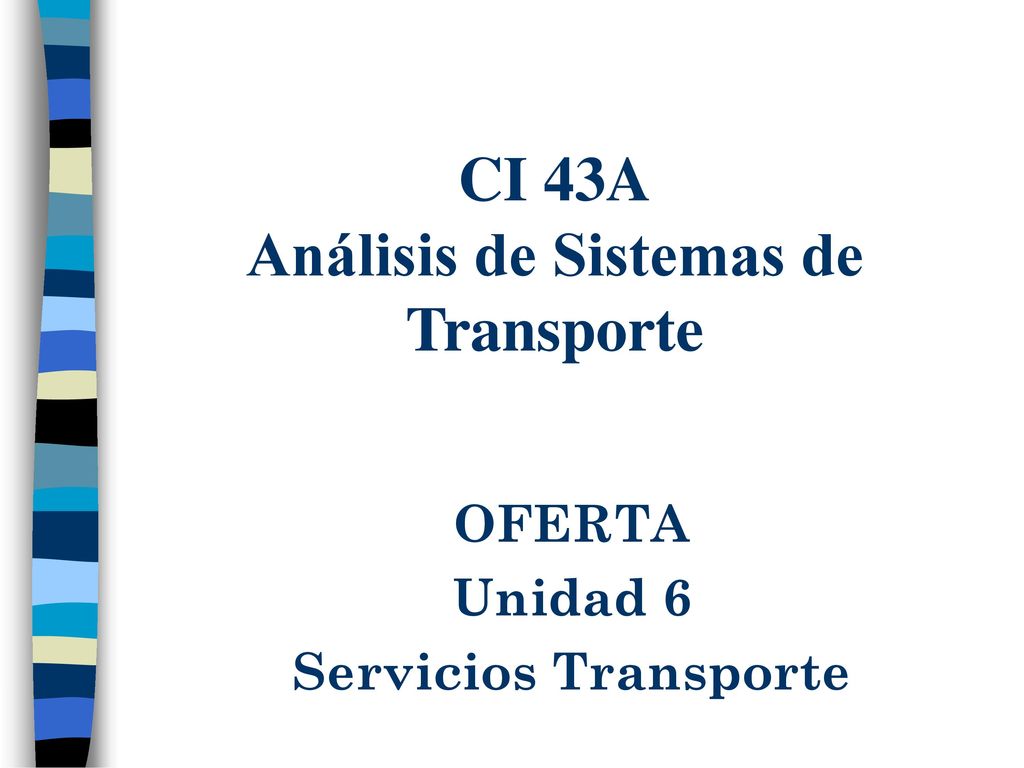

1 CI 43A Análisis de Sistemas de Transporte
OFERTA Unidad 6 Servicios Transporte

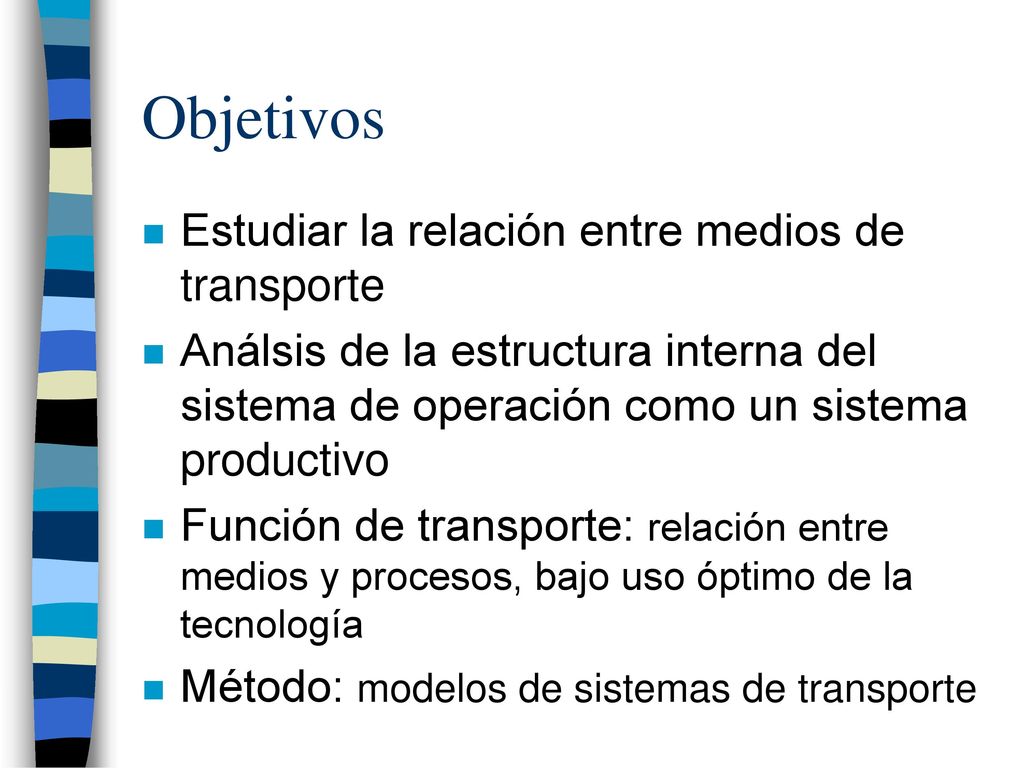

2 Objetivos Estudiar la relación entre medios de transporte
Análsis de la estructura interna del sistema de operación como un sistema productivo Función de transporte: relación entre medios y procesos, bajo uso óptimo de la tecnología Método: modelos de sistemas de transporte

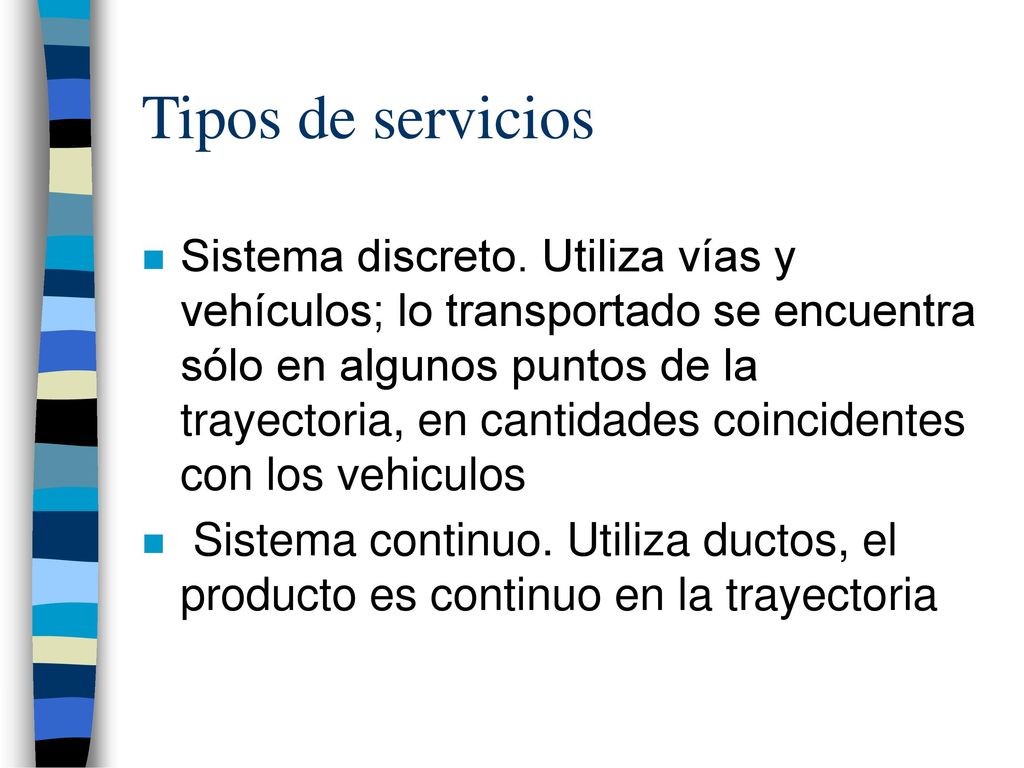

3 Tipos de servicios Sistema discreto. Utiliza vías y vehículos; lo transportado se encuentra sólo en algunos puntos de la trayectoria, en cantidades coincidentes con los vehiculos Sistema continuo. Utiliza ductos, el producto es continuo en la trayectoria

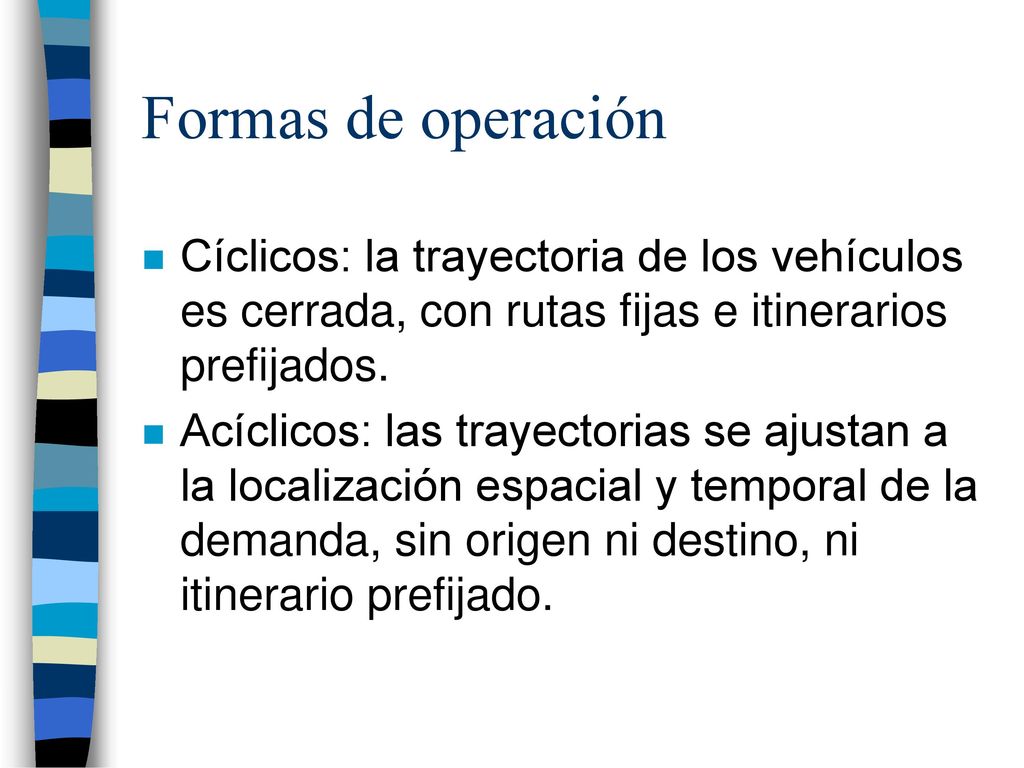

4 Formas de operación Cíclicos: la trayectoria de los vehículos es cerrada, con rutas fijas e itinerarios prefijados. Acíclicos: las trayectorias se ajustan a la localización espacial y temporal de la demanda, sin origen ni destino, ni itinerario prefijado.

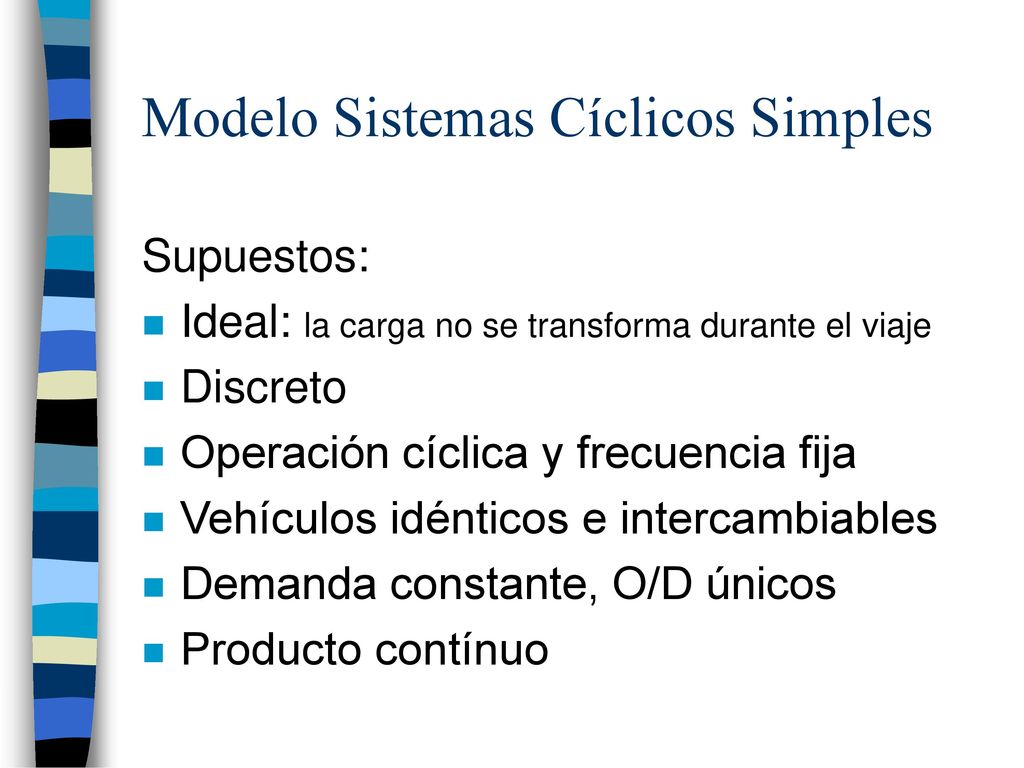

5 Modelo Sistemas Cíclicos Simples
Supuestos: Ideal: la carga no se transforma durante el viaje Discreto Operación cíclica y frecuencia fija Vehículos idénticos e intercambiables Demanda constante, O/D únicos Producto contínuo

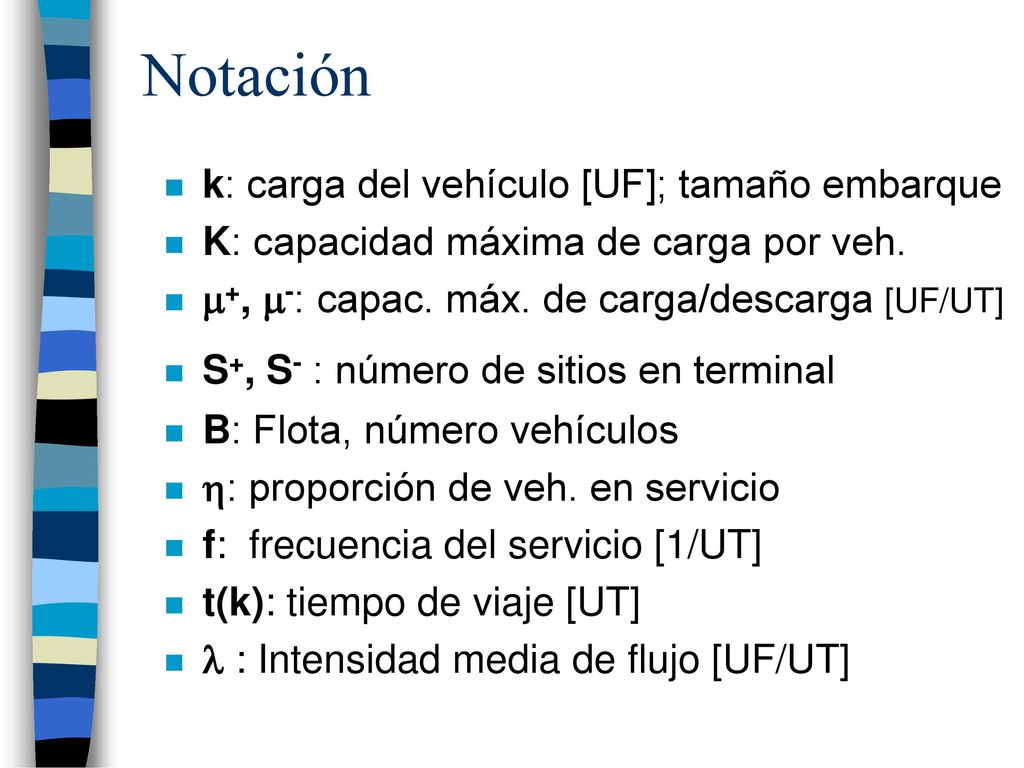

6 Notación k: carga del vehículo [UF]; tamaño embarque
K: capacidad máxima de carga por veh. +, -: capac. máx. de carga/descarga [UF/UT] S+, S- : número de sitios en terminal B: Flota, número vehículos : proporción de veh. en servicio f: frecuencia del servicio [1/UT] t(k): tiempo de viaje [UT]  : Intensidad media de flujo [UF/UT]

7 FUNCIÓN DE TRANSPORTE Cíclico Simple Sin carga de retorno TIEMPOS
Carga y descarga Ciclo

8 Función transporte... Cíclico Simple Sin carga de retorno FRECUENCIAS
Necesaria: Ofrecida: Función Tpte:

9 Función transporte... Cíclico Simple Sin carga de retorno

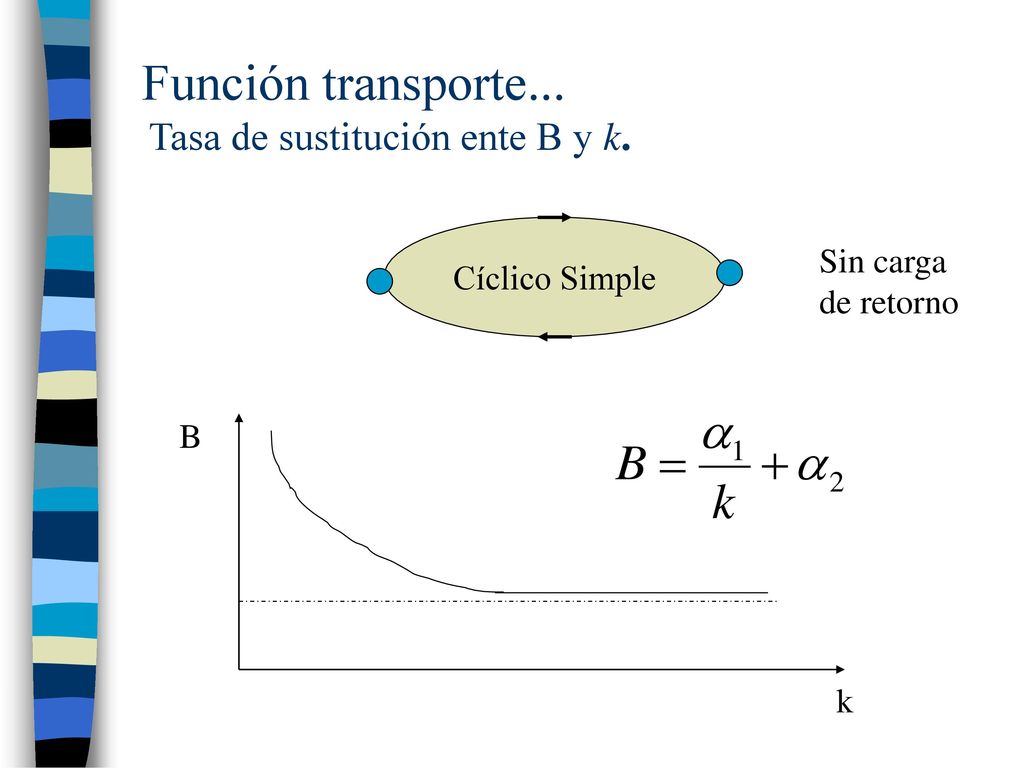

10 Función transporte... Tasa de sustitución ente B y k.
Cíclico Simple Sin carga de retorno B k

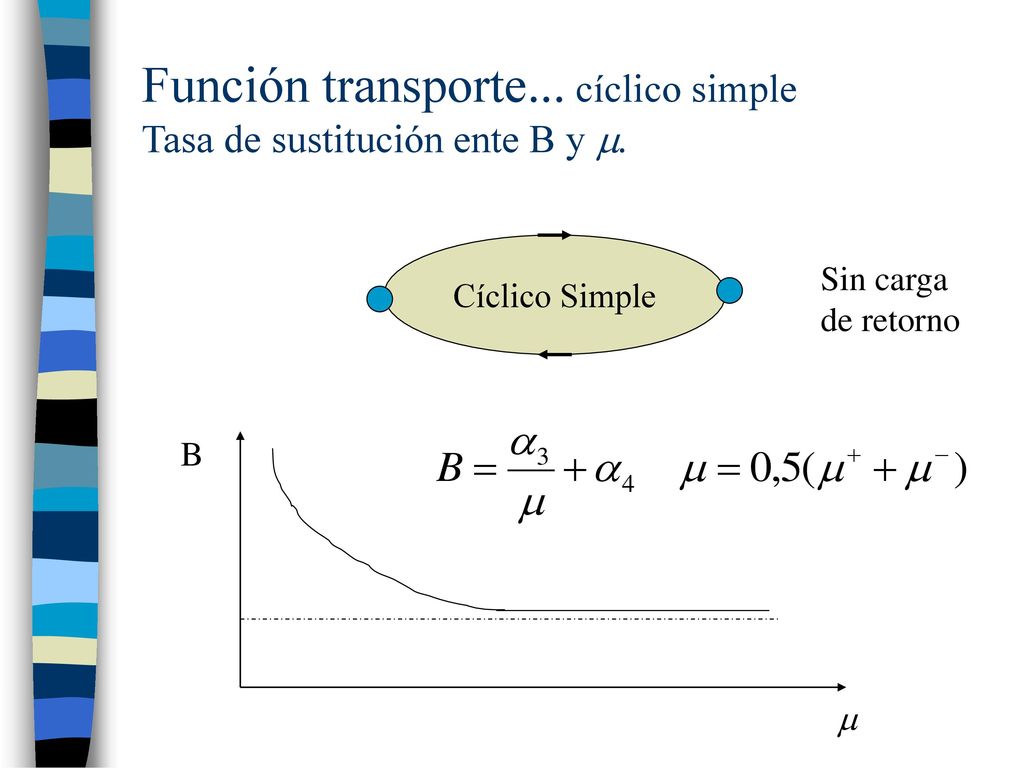

11 Función transporte... cíclico simple Tasa de sustitución ente B y .
Sin carga de retorno B

12 Función transporte... cíclico simple Productividad marginal de .
Flujo aumenta con la tasa de carga/descarga

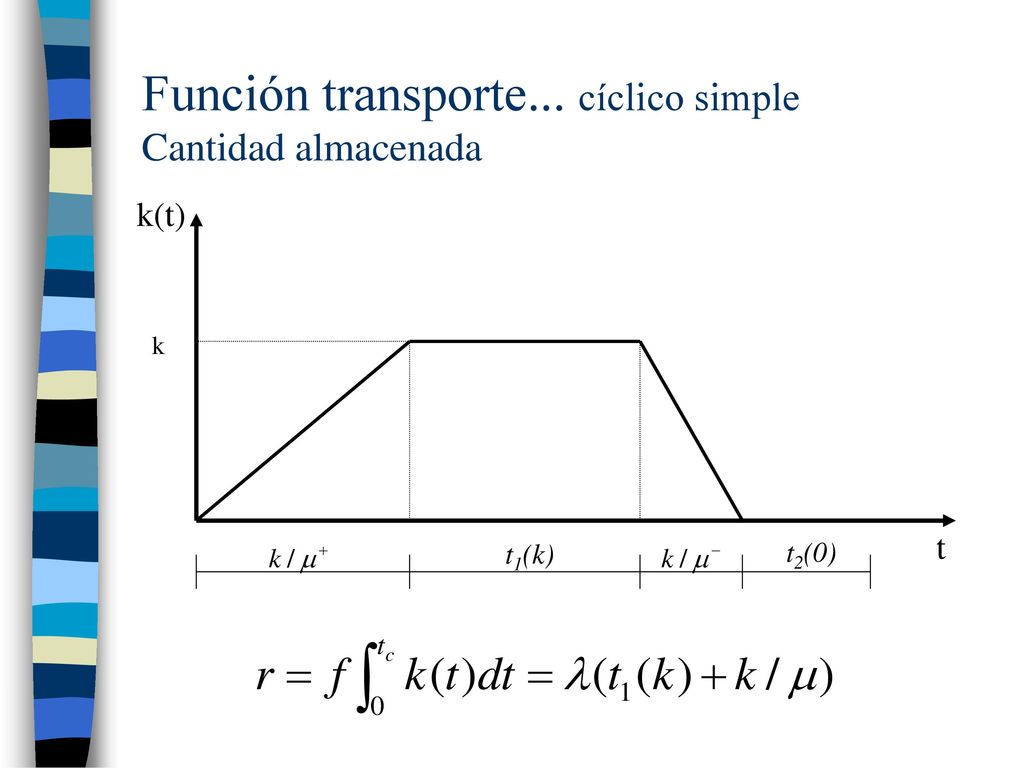

13 Función transporte... cíclico simple Cantidad almacenada
k(t) k t t1(k) t2(0)

14 Función transporte... cíclico simple Restricción de sitios de carga/descarga
FIN CÍCLICOS SIMPLES

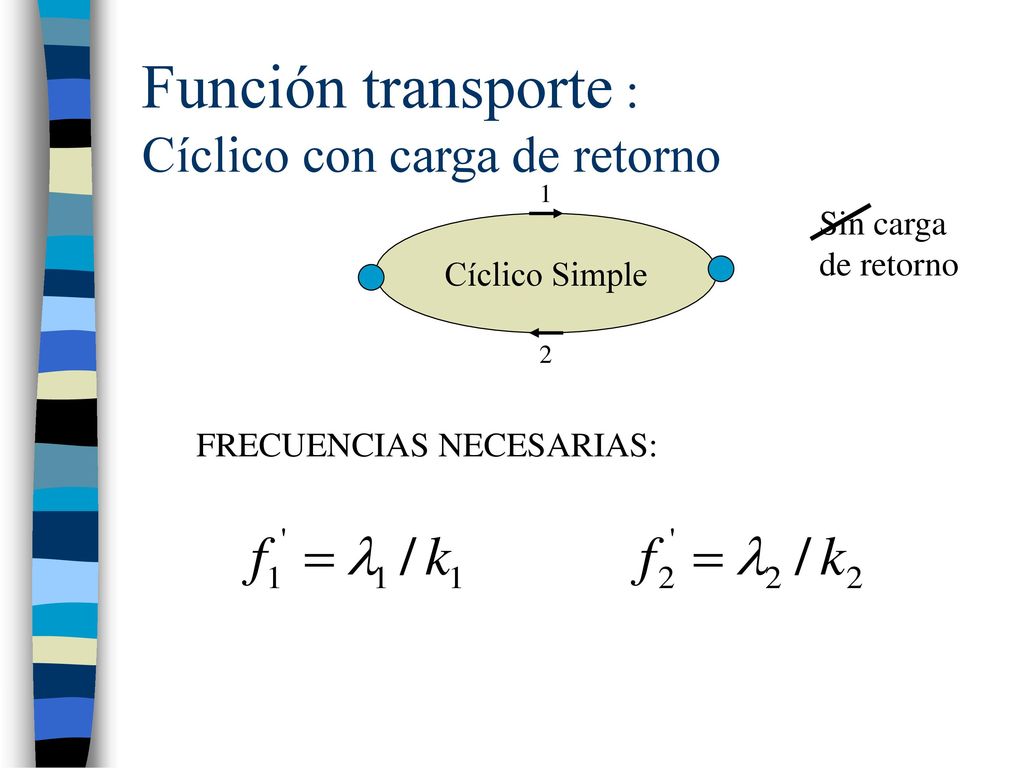

15 Función transporte : Cíclico con carga de retorno
1 Sin carga de retorno Cíclico Simple 2 FRECUENCIAS NECESARIAS:

16 Función transporte : Cíclico con carga de retorno
Opción operación 1) Plena utilización de la capacidad de carga k1=K1 k2=K2 B1, B12, B2

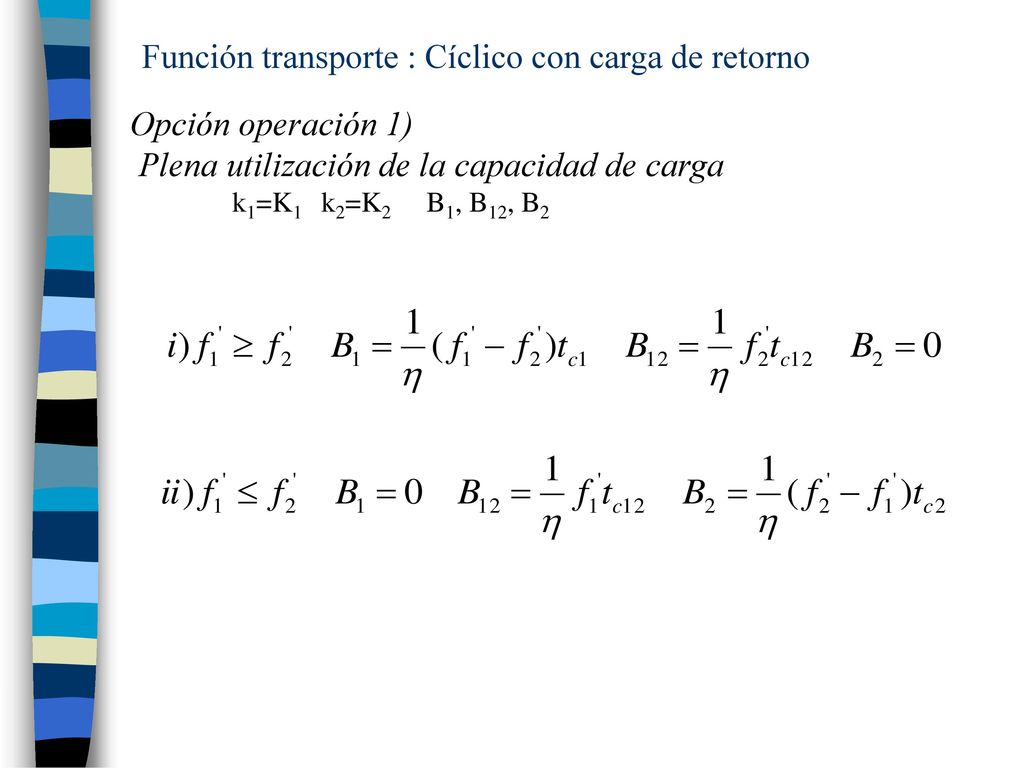

17 Función transporte : Cíclico con carga de retorno
Opción operación 1) Plena utilización de la capacidad de carga k1=K1 k2=K2 B1, B12, B2

18 Función transporte : Cíclico con carga de retorno
Opción operación 1) Plena utilización de la capacidad de carga

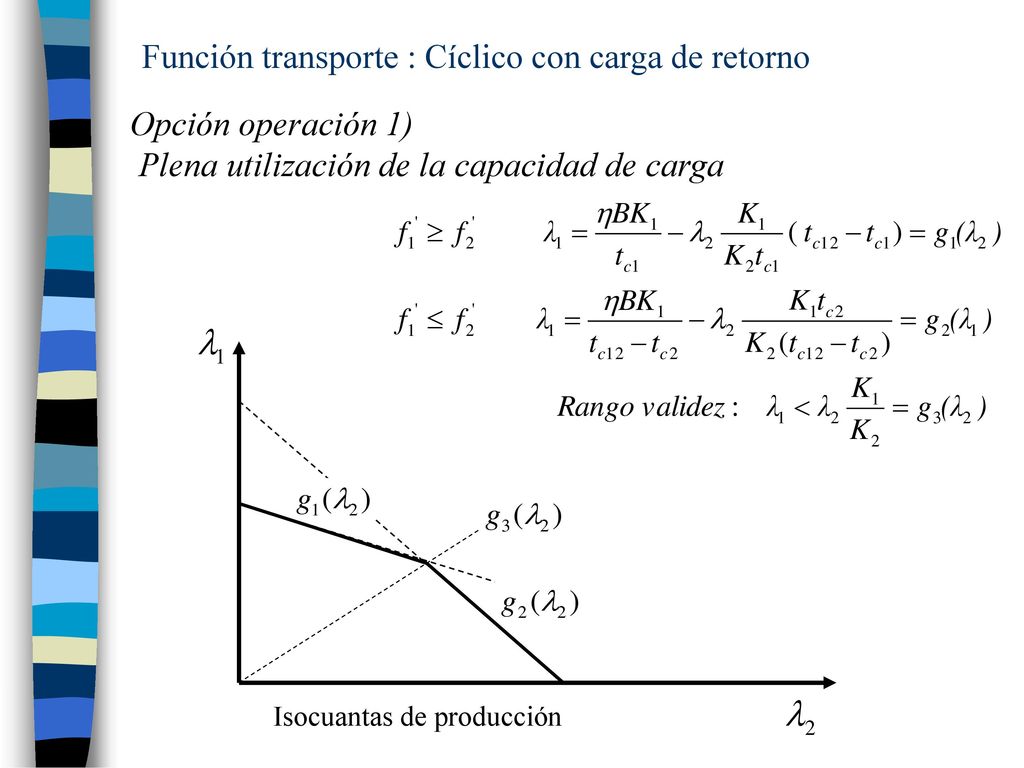

19 Función transporte : Cíclico con carga de retorno
Opción operación 1) Plena utilización de la capacidad de carga Isocuantas de producción

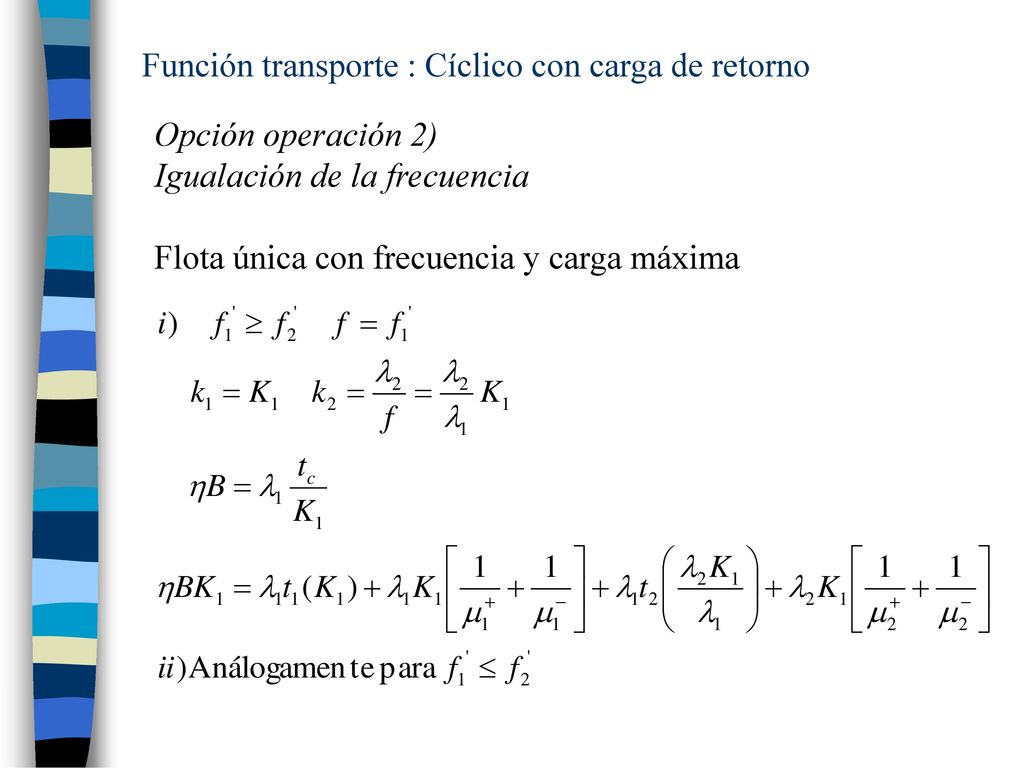

20 Función transporte : Cíclico con carga de retorno
Opción operación 2) Igualación de la frecuencia Flota única con frecuencia y carga máxima

21 Función transporte : Cíclico con carga de retorno
Comparación: Plena carga e igual frecuencia

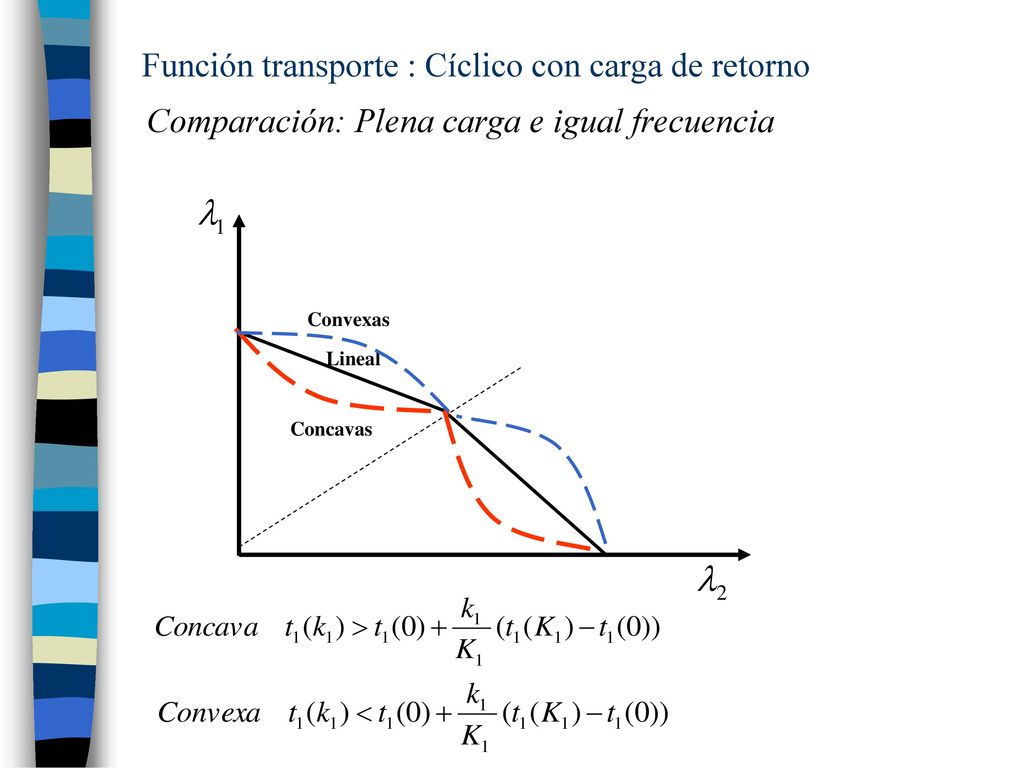

22 Función transporte : Cíclico con carga de retorno
Comparación: Plena carga e igual frecuencia Convexas Lineal Concavas

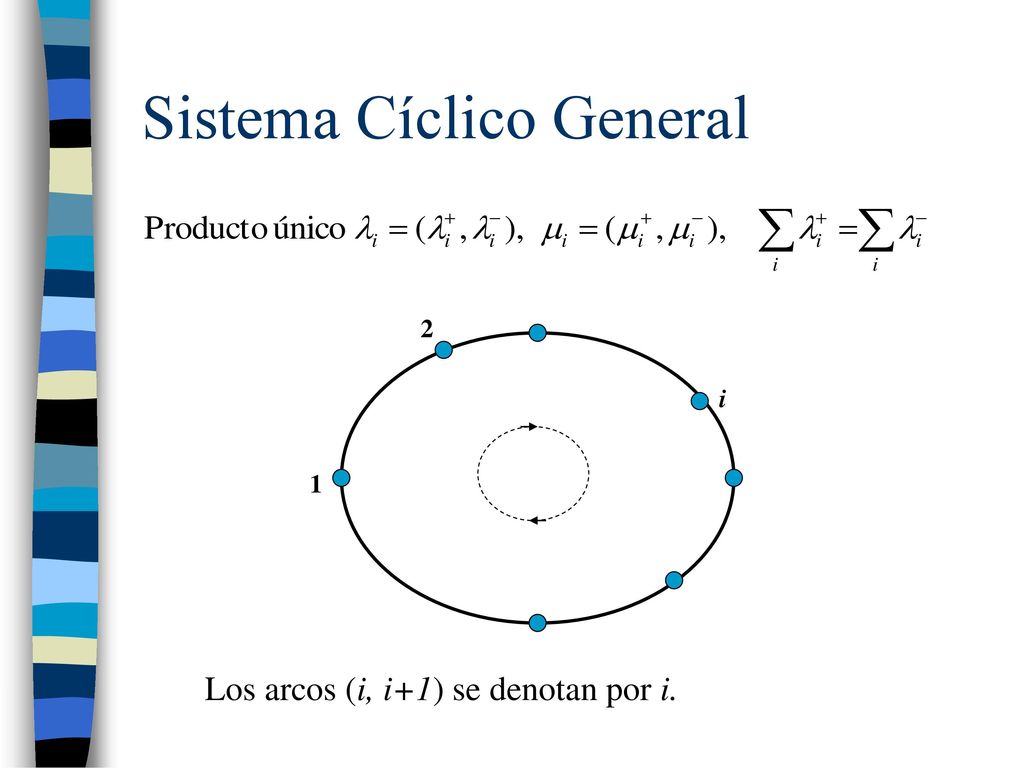

23 Sistema Cíclico General
2 i 1 Los arcos (i, i+1) se denotan por i.

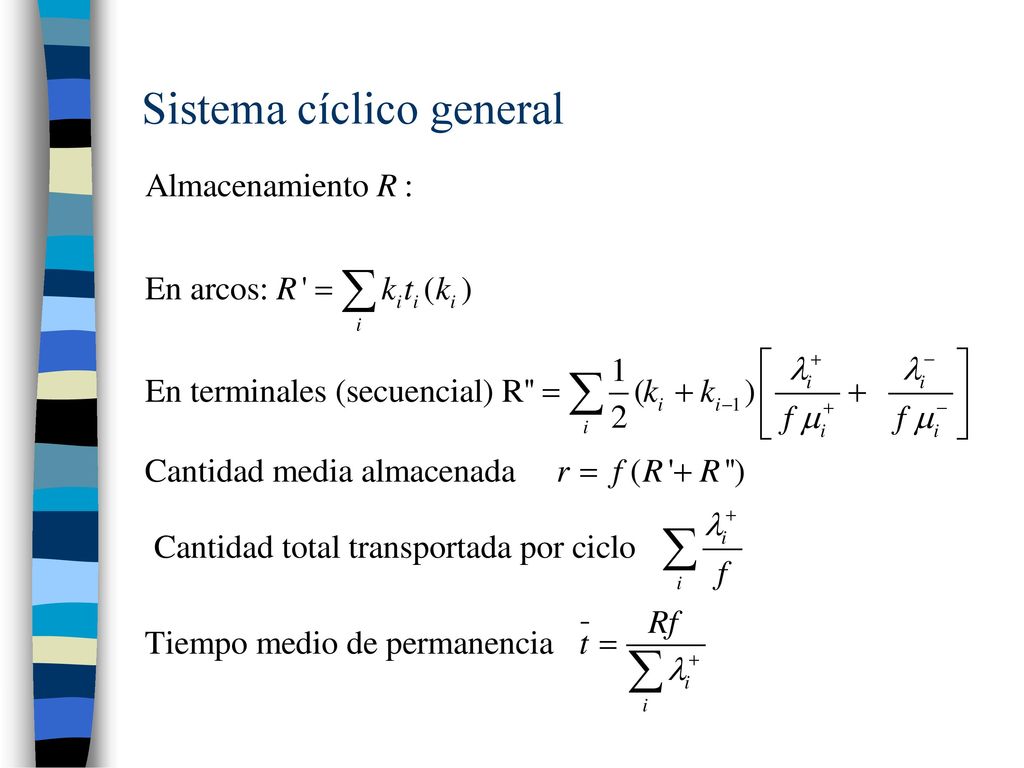

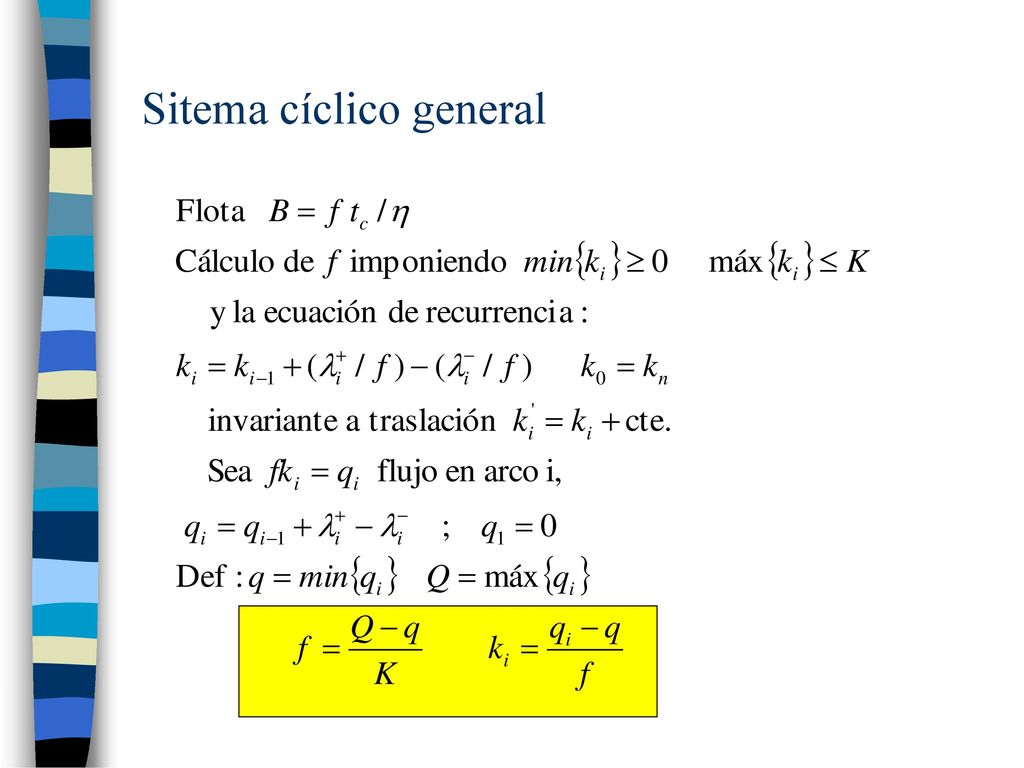

24 Sitema cíclico general

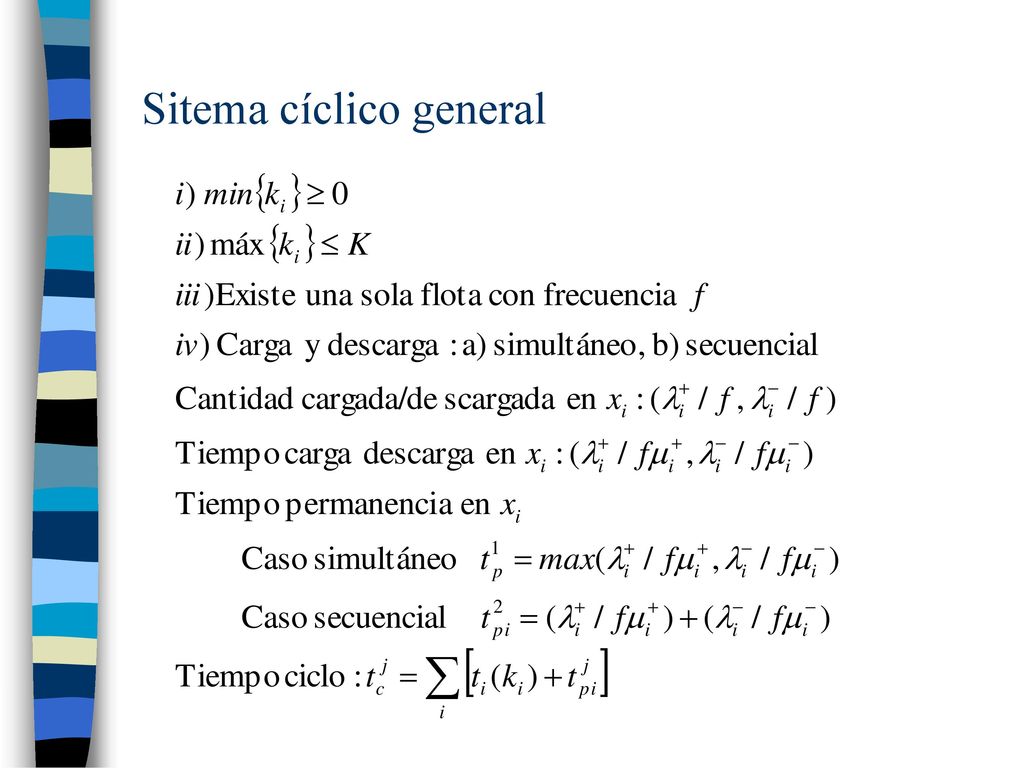

25 Sitema cíclico general

26 Sistema cíclico general
