BPM MANEJO CARNES Aplicaciones de Frío

Presentación del tema: "BPM MANEJO CARNES Aplicaciones de Frío"— Transcripción de la presentación:

1 BPM MANEJO CARNES Aplicaciones de Frío
Agenda: Introducción. Cámaras frigoríficas. Manejo de aire. Tiempos de enfriamiento y congelamiento. Ing. Silvio Toro Refrigeration Equipment

2 INTRODUCCION Ing. Silvio Toro

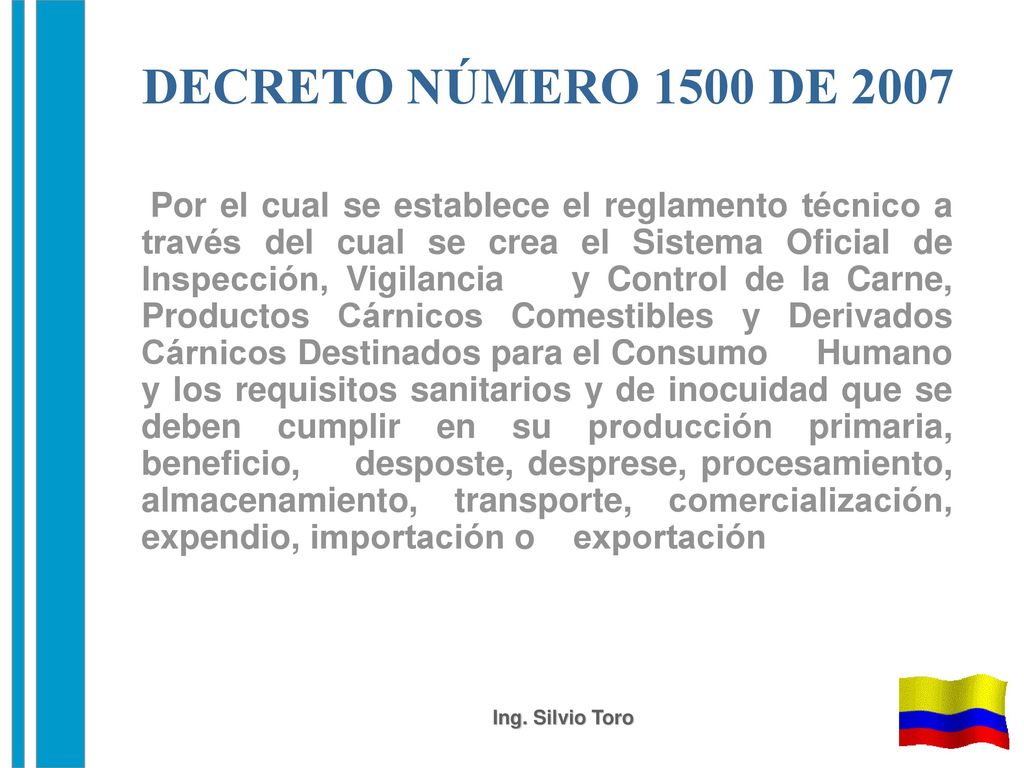

3 DECRETO NÚMERO 1500 DE 2007 Por el cual se establece el reglamento técnico a través del cual se crea el Sistema Oficial de Inspección, Vigilancia y Control de la Carne, Productos Cárnicos Comestibles y Derivados Cárnicos Destinados para el Consumo Humano y los requisitos sanitarios y de inocuidad que se deben cumplir en su producción primaria, beneficio, desposte, desprese, procesamiento, almacenamiento, transporte, comercialización, expendio, importación o exportación Ing. Silvio Toro

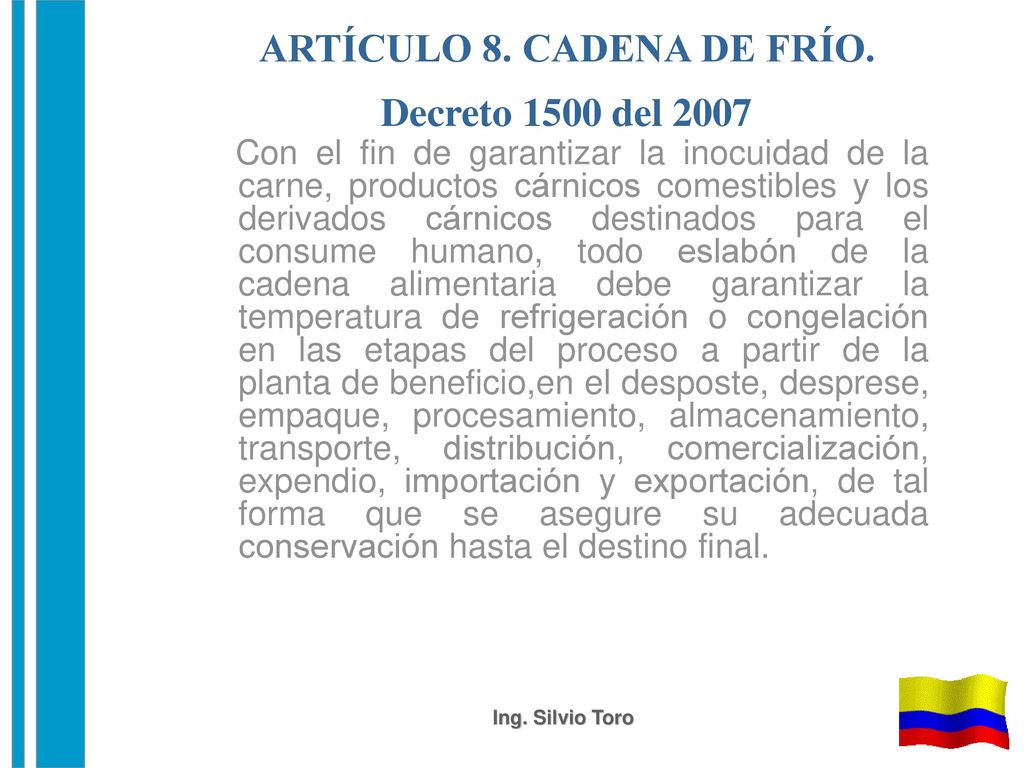

4 ARTÍCULO 8. CADENA DE FRÍO. Decreto 1500 del 2007
Con el fin de garantizar la inocuidad de la carne, productos cárnicos comestibles y los derivados cárnicos destinados para el consume humano, todo eslabón de la cadena alimentaria debe garantizar la temperatura de refrigeración o congelación en las etapas del proceso a partir de la planta de beneficio,en el desposte, desprese, empaque, procesamiento, almacenamiento, transporte, distribución, comercialización, expendio, importación y exportación, de tal forma que se asegure su adecuada conservación hasta el destino final. Ing. Silvio Toro

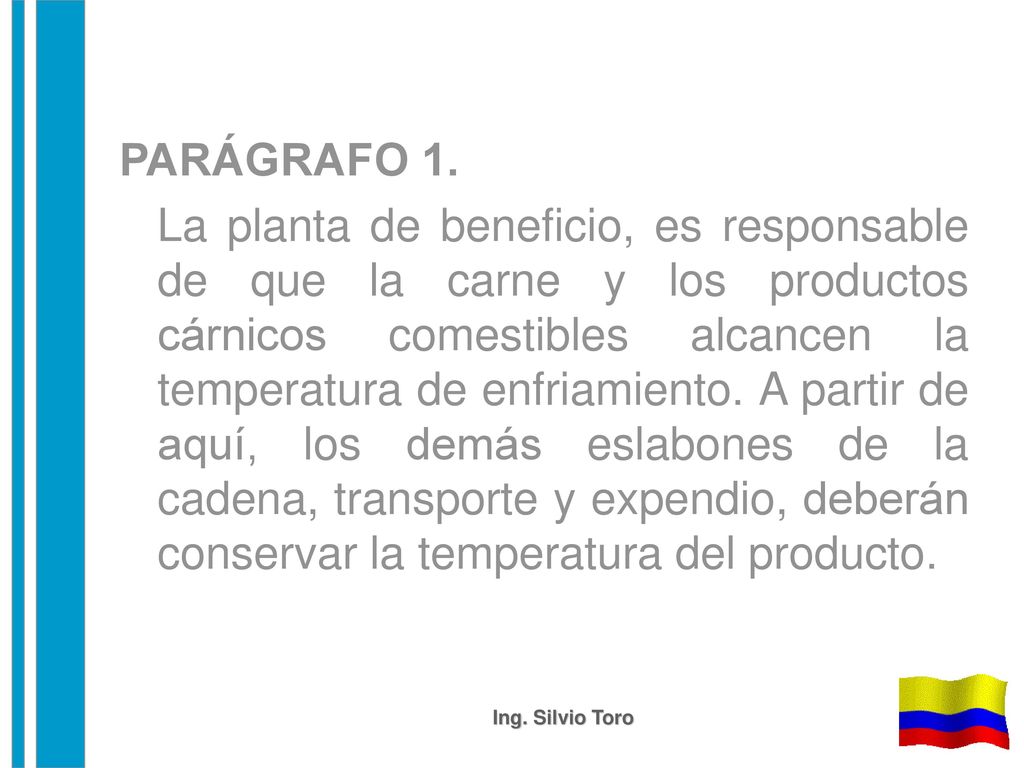

5 PARÁGRAFO 1. La planta de beneficio, es responsable de que la carne y los productos cárnicos comestibles alcancen la temperatura de enfriamiento. A partir de aquí, los demás eslabones de la cadena, transporte y expendio, deberán conservar la temperatura del producto. Ing. Silvio Toro

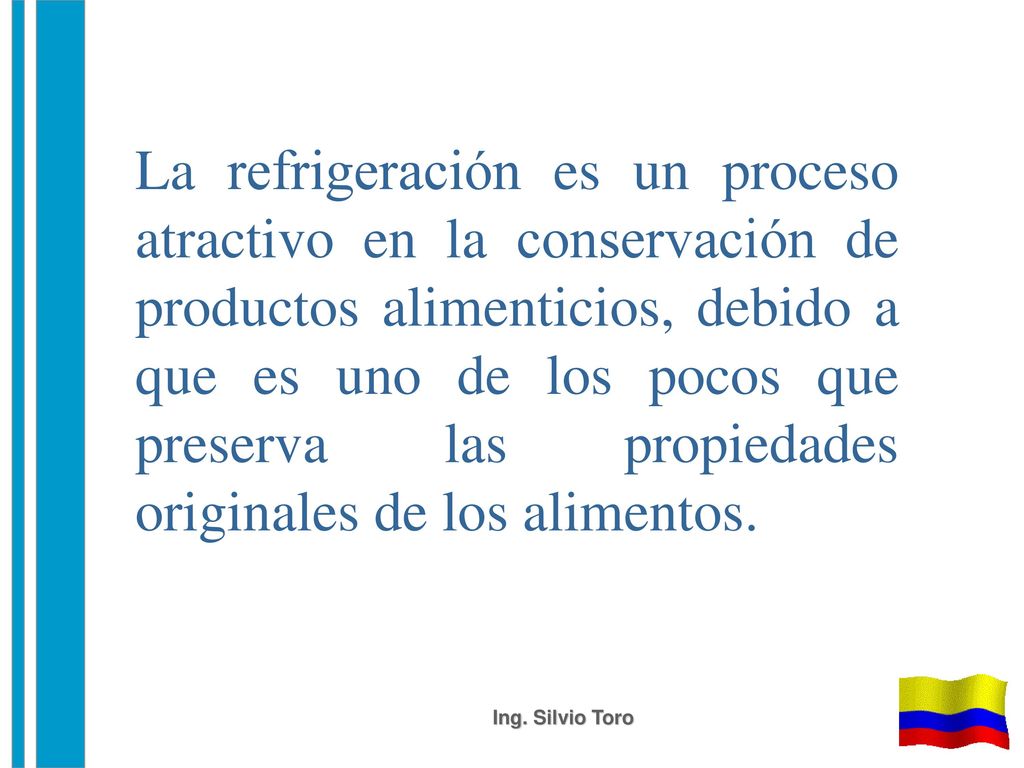

6 La refrigeración es un proceso atractivo en la conservación de productos alimenticios, debido a que es uno de los pocos que preserva las propiedades originales de los alimentos. Ing. Silvio Toro

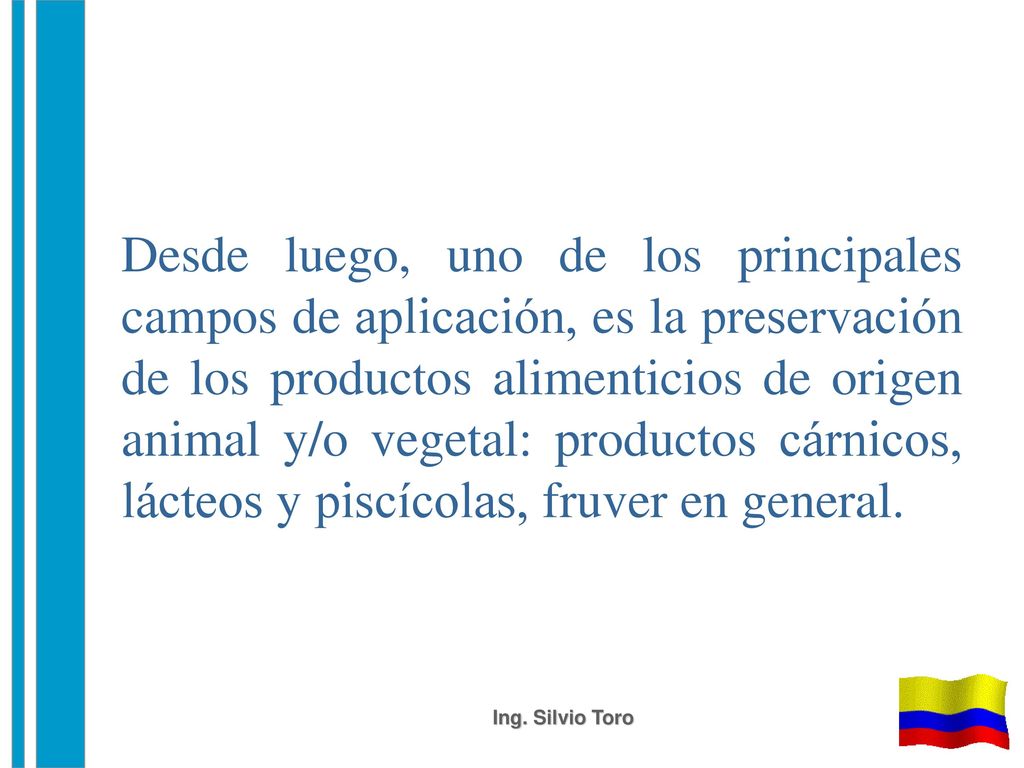

7 Desde luego, uno de los principales campos de aplicación, es la preservación de los productos alimenticios de origen animal y/o vegetal: productos cárnicos, lácteos y piscícolas, fruver en general. Ing. Silvio Toro

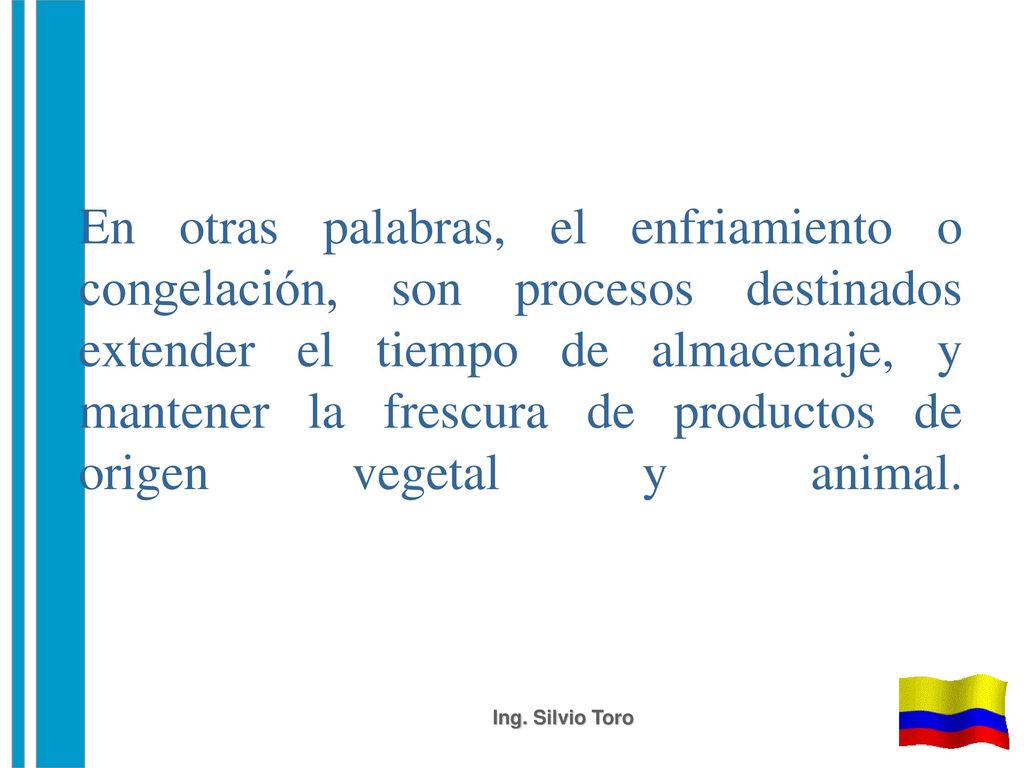

8 En otras palabras, el enfriamiento o congelación, son procesos destinados extender el tiempo de almacenaje, y mantener la frescura de productos de origen vegetal y animal. Ing. Silvio Toro

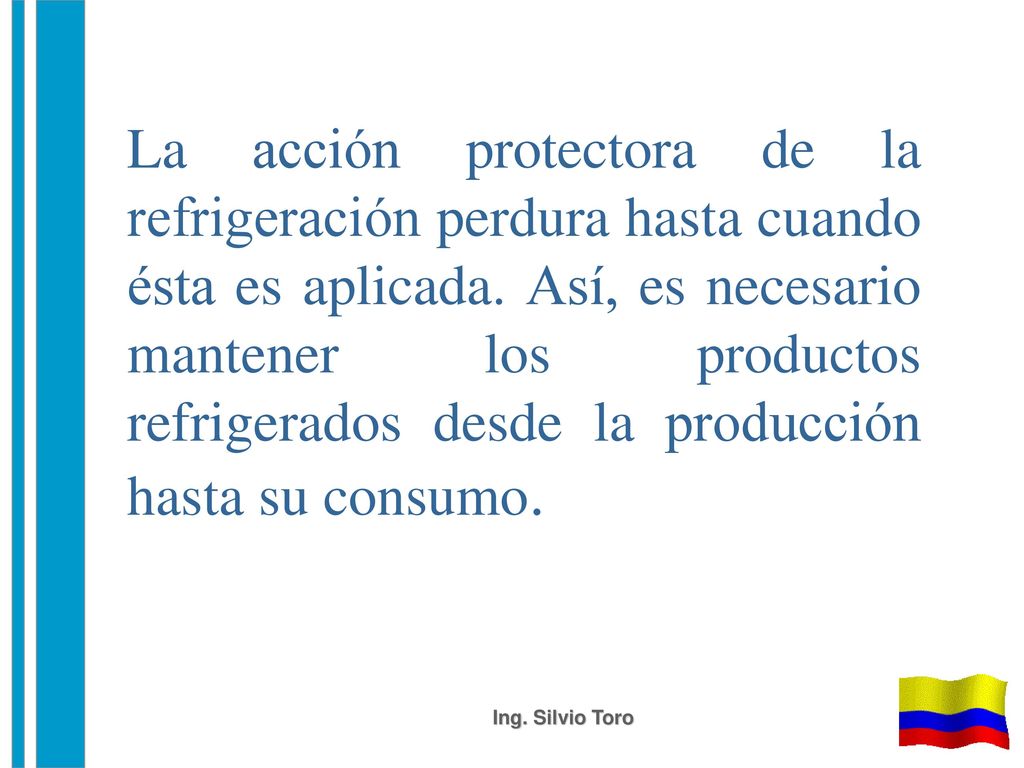

9 La acción protectora de la refrigeración perdura hasta cuando ésta es aplicada. Así, es necesario mantener los productos refrigerados desde la producción hasta su consumo. Ing. Silvio Toro

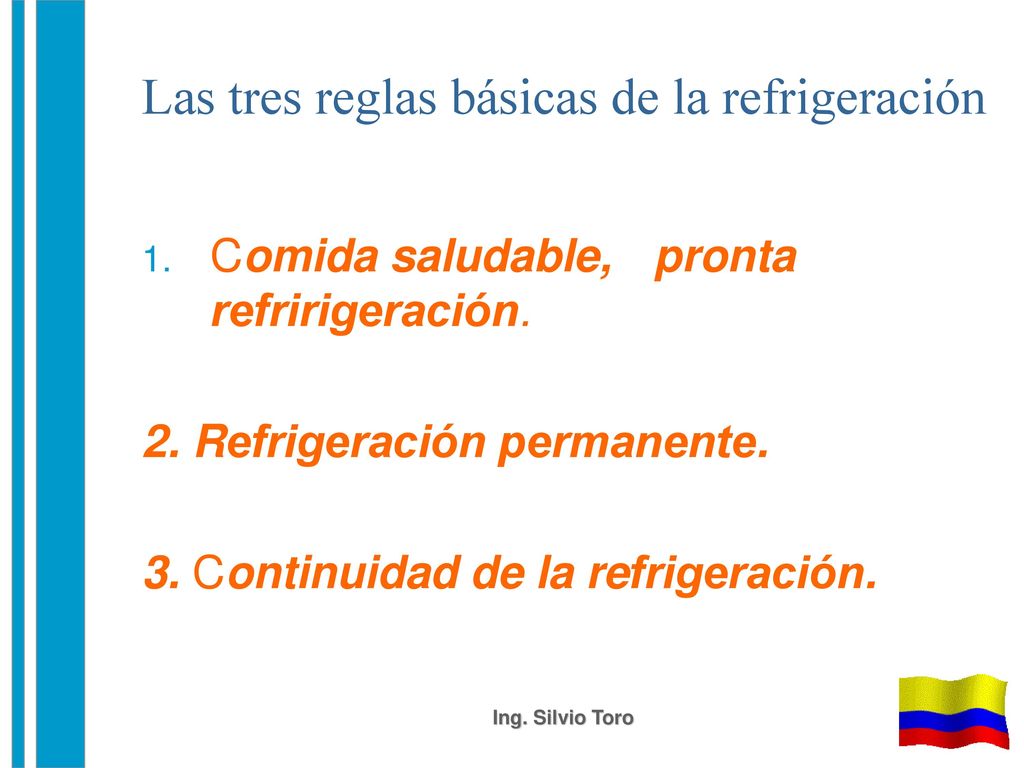

10 Las tres reglas básicas de la refrigeración
Comida saludable, pronta refririgeración. 2. Refrigeración permanente. 3. Continuidad de la refrigeración. Ing. Silvio Toro

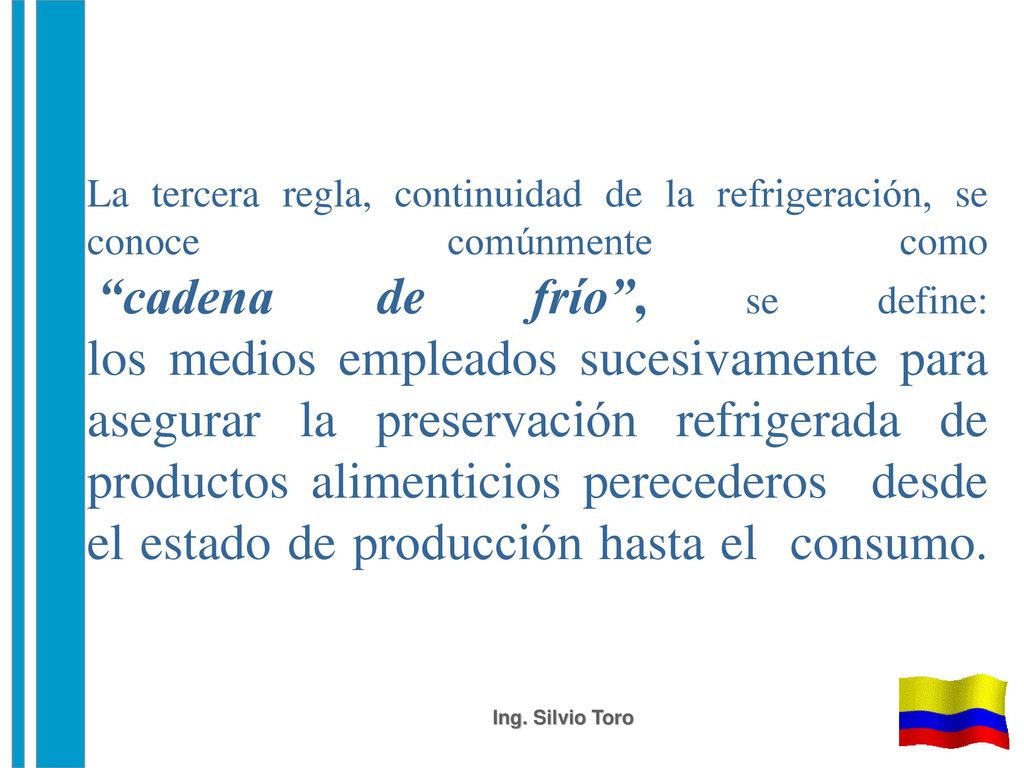

11 La tercera regla, continuidad de la refrigeración, se conoce comúnmente como “cadena de frío”, se define: los medios empleados sucesivamente para asegurar la preservación refrigerada de productos alimenticios perecederos desde el estado de producción hasta el consumo. Ing. Silvio Toro

12 2. CAMARAS FRIGORIFICAS Ing. Silvio Toro

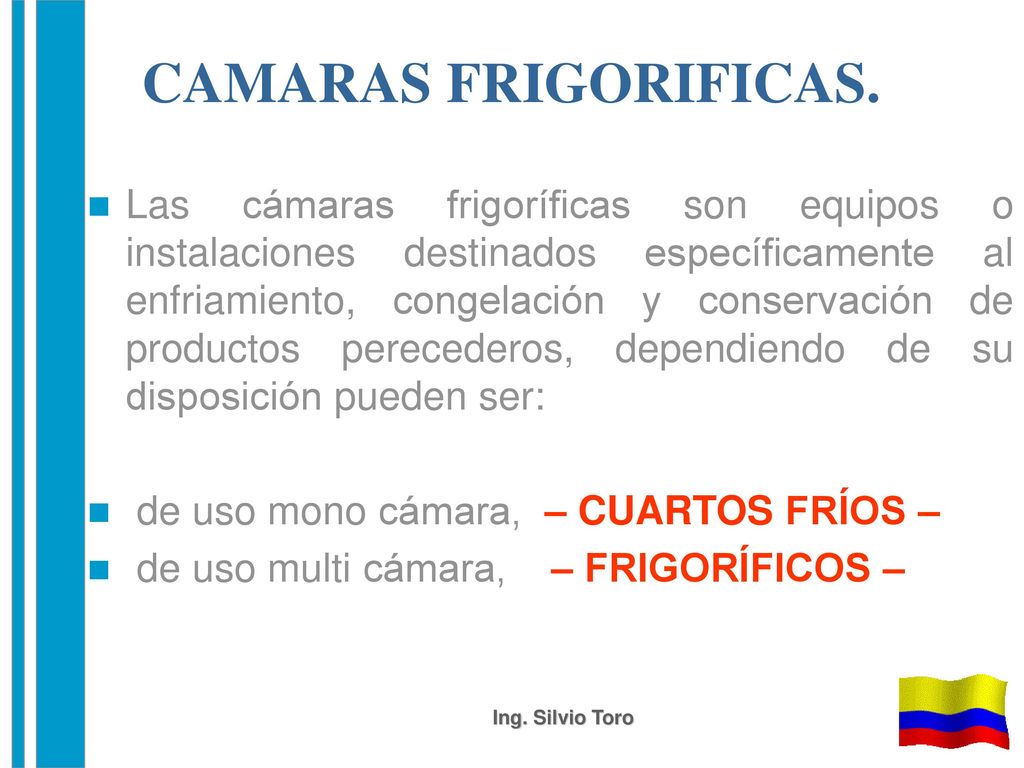

13 CAMARAS FRIGORIFICAS. Las cámaras frigoríficas son equipos o instalaciones destinados específicamente al enfriamiento, congelación y conservación de productos perecederos, dependiendo de su disposición pueden ser: de uso mono cámara, – CUARTOS FRÍOS – de uso multi cámara, – FRIGORÍFICOS – Ing. Silvio Toro

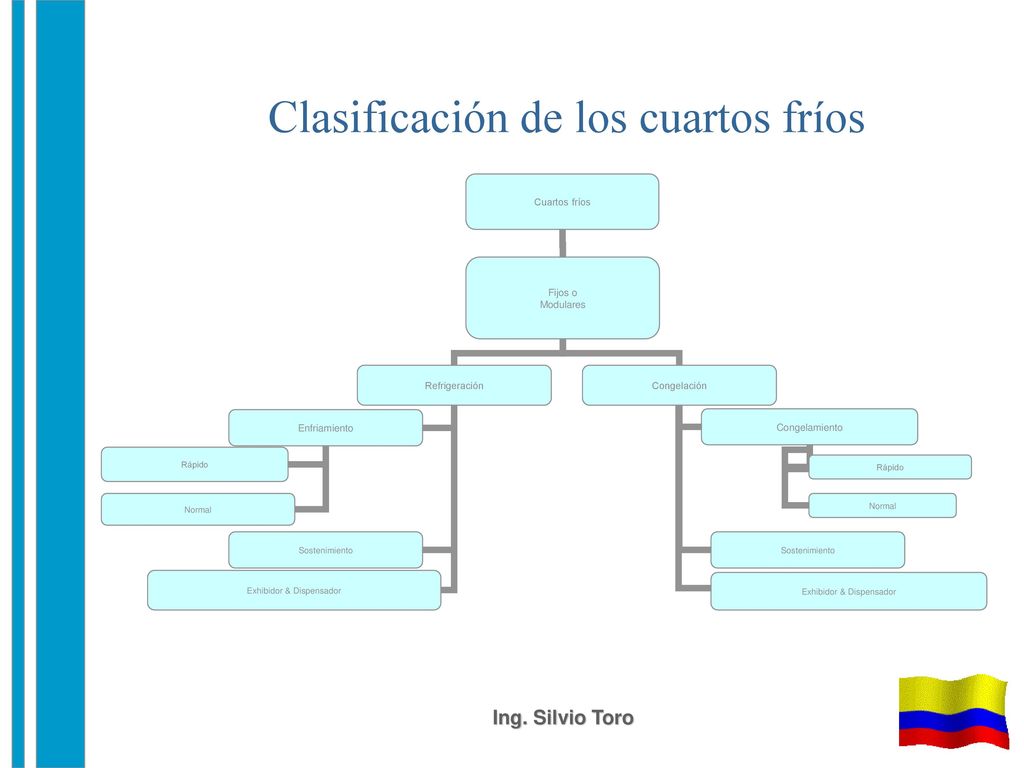

14 Clasificación de los cuartos fríos
Ing. Silvio Toro

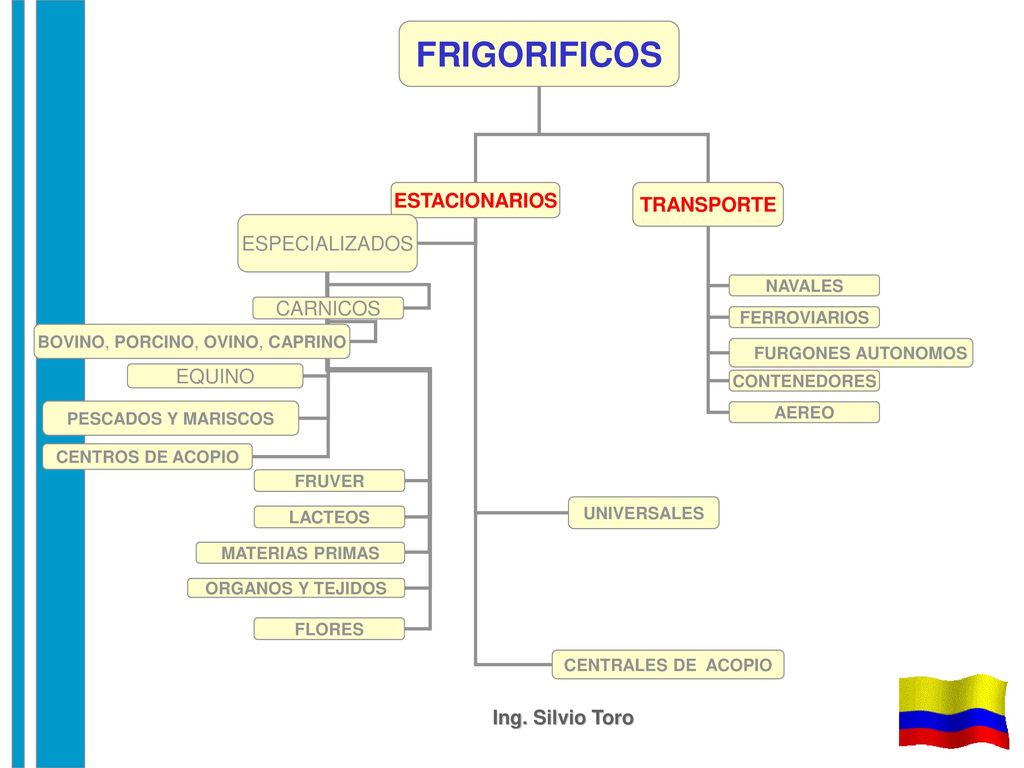

15 BOVINO, PORCINO, OVINO, CAPRINO
FRIGORIFICOS ESTACIONARIOS TRANSPORTE ESPECIALIZADOS NAVALES CARNICOS FERROVIARIOS BOVINO, PORCINO, OVINO, CAPRINO FURGONES AUTONOMOS EQUINO CONTENEDORES PESCADOS Y MARISCOS AEREO CENTROS DE ACOPIO FRUVER UNIVERSALES LACTEOS MATERIAS PRIMAS ORGANOS Y TEJIDOS FLORES CENTRALES DE ACOPIO Ing. Silvio Toro

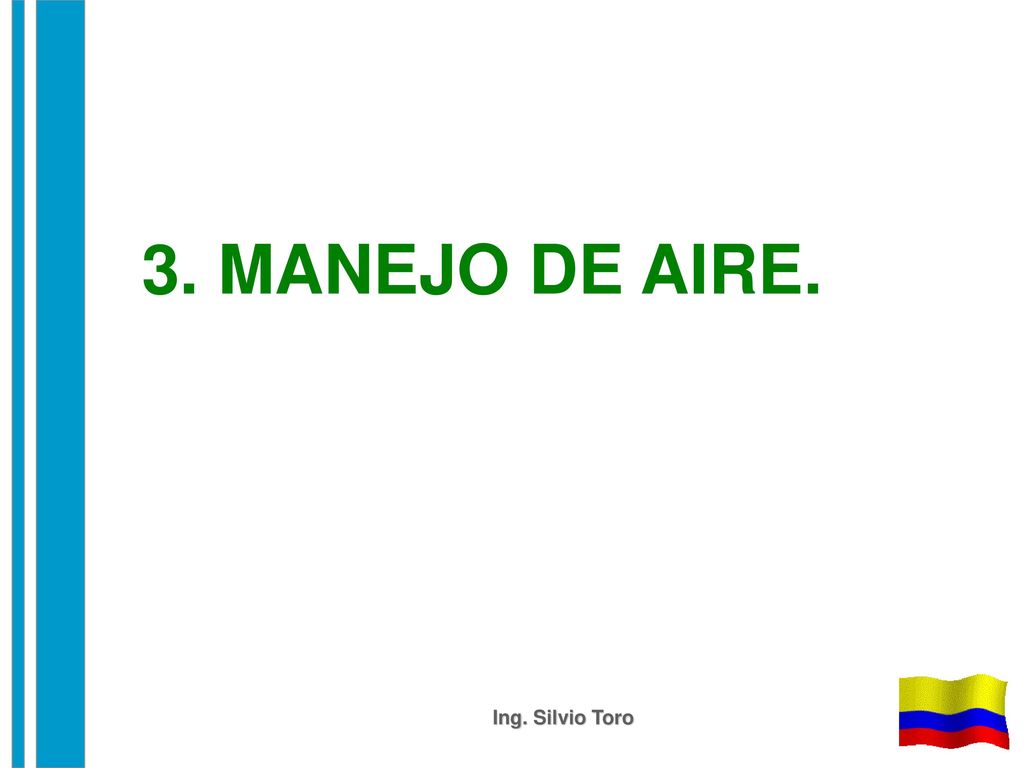

16 3. MANEJO DE AIRE. Ing. Silvio Toro

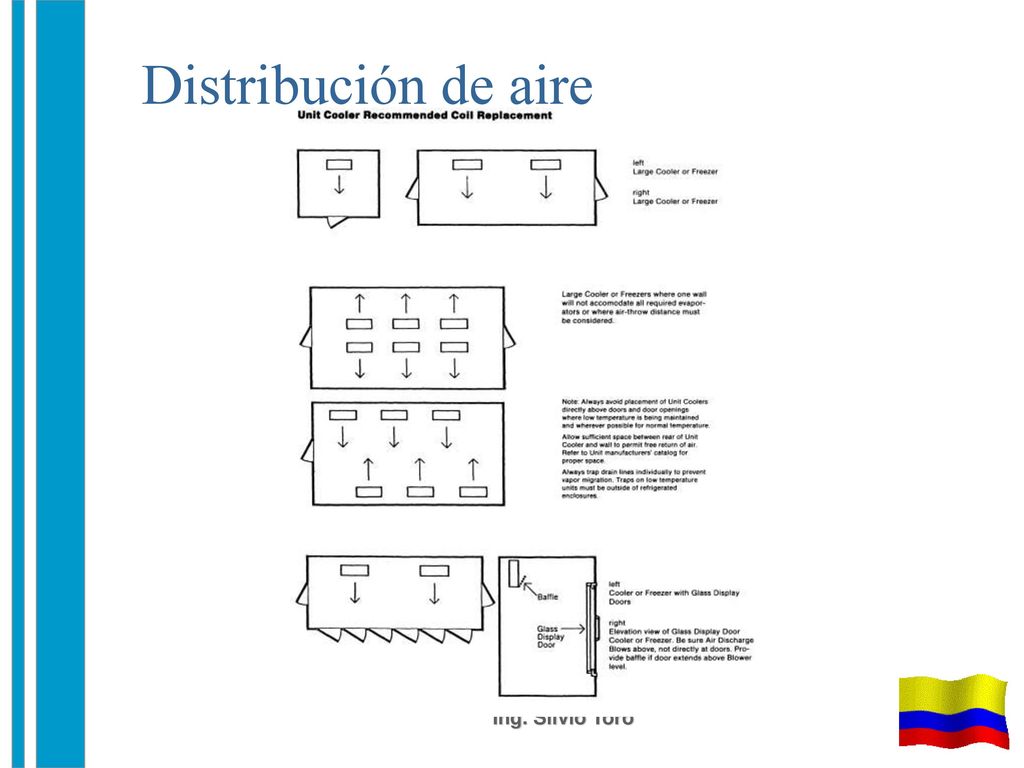

17 Distribución de aire Ing. Silvio Toro

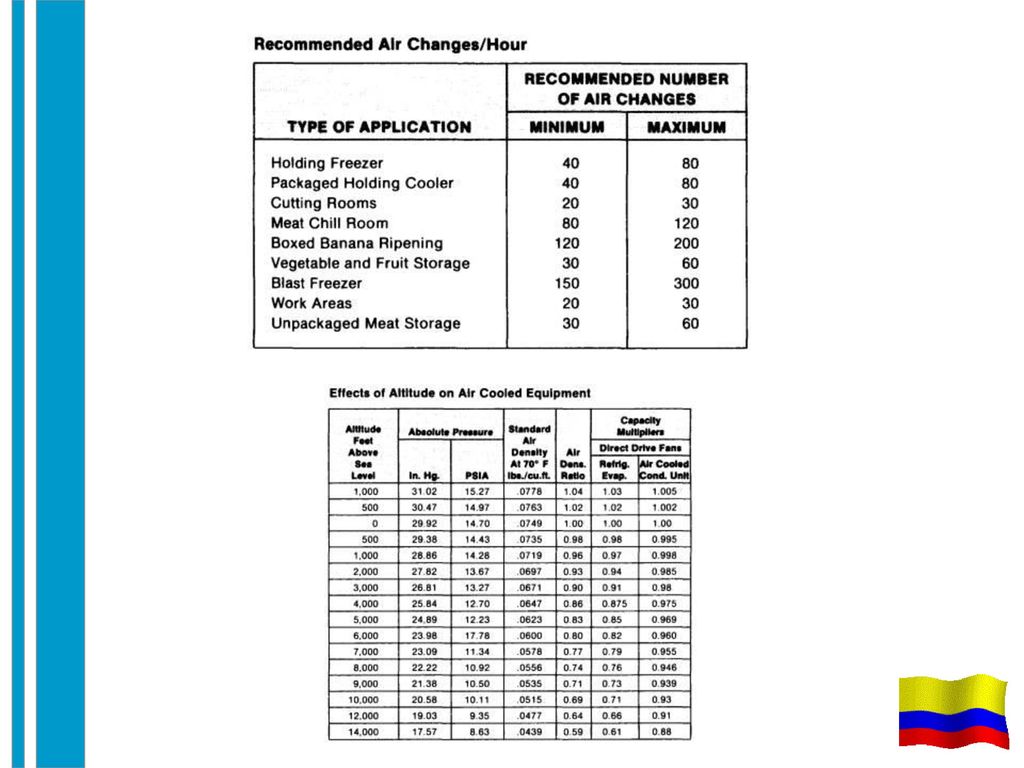

18 Ing. Silvio Toro

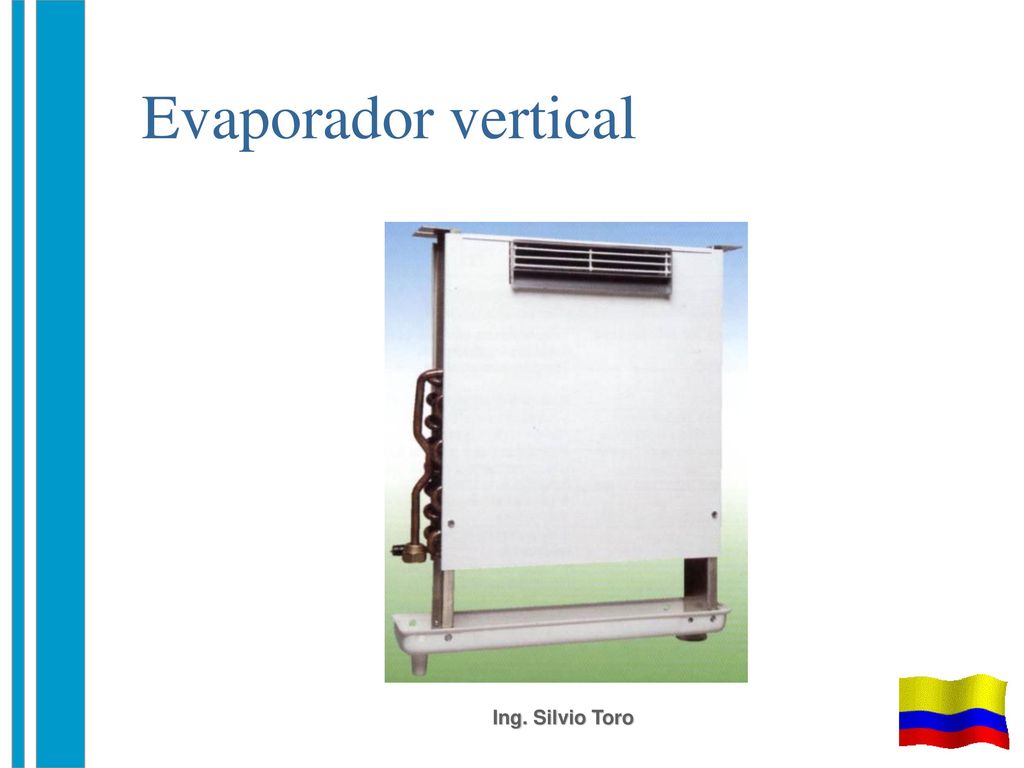

19 Evaporador vertical Ing. Silvio Toro

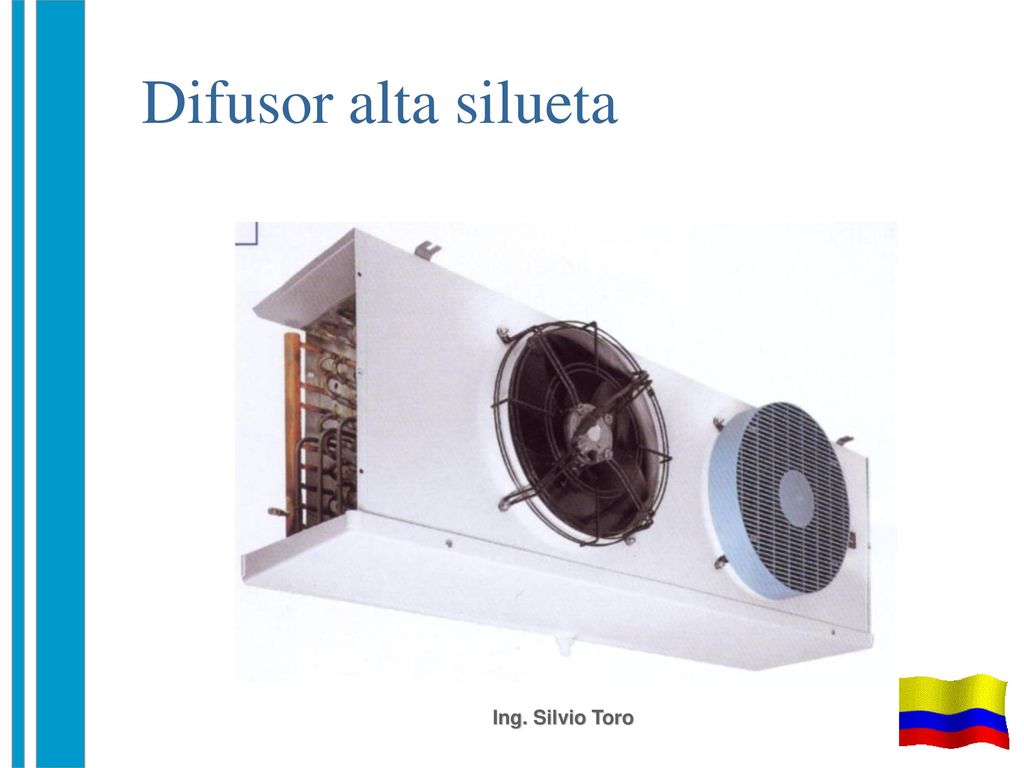

20 Difusor alta silueta Ing. Silvio Toro

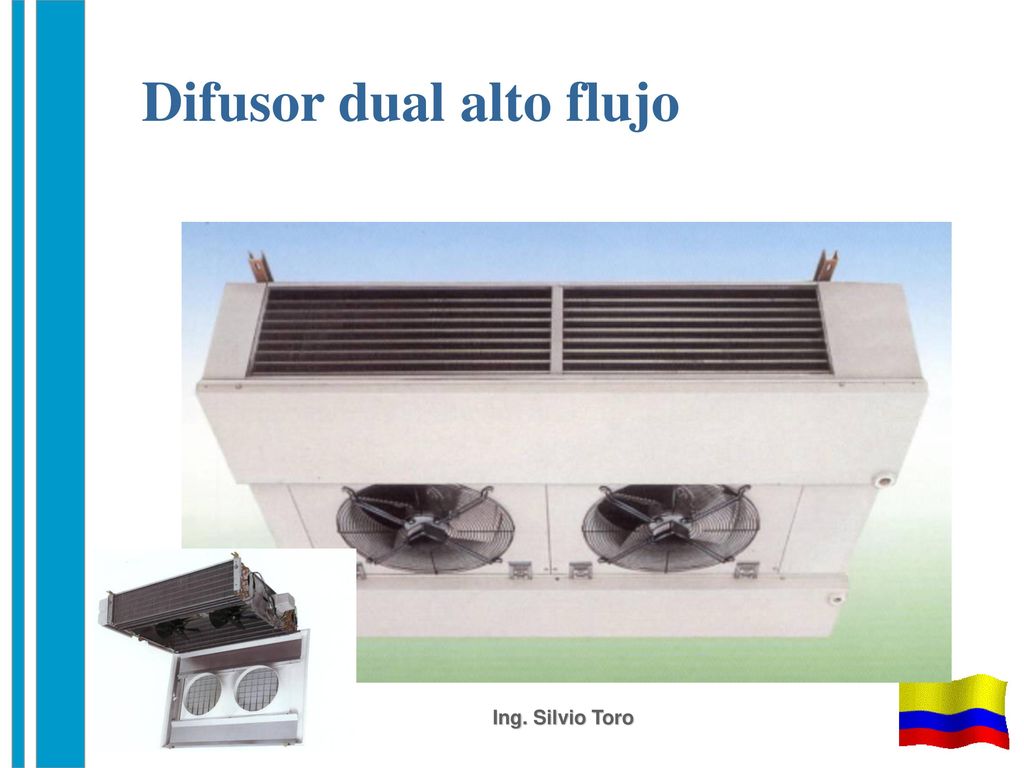

21 Difusor dual alto flujo
Ing. Silvio Toro

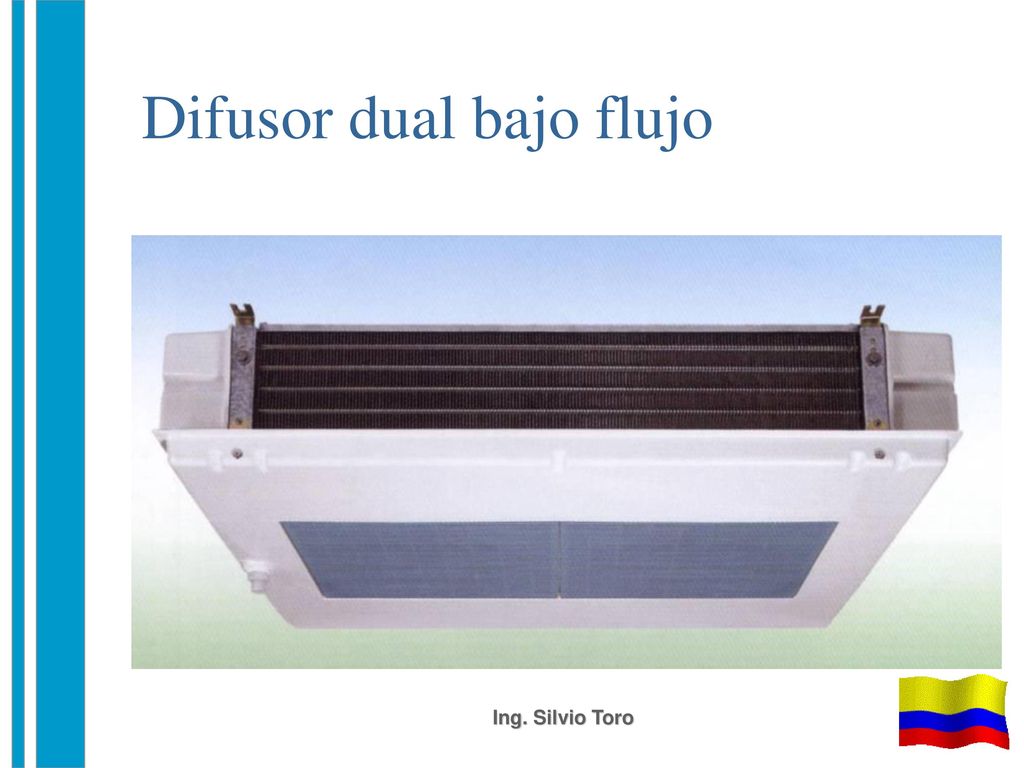

22 Difusor dual bajo flujo
Ing. Silvio Toro

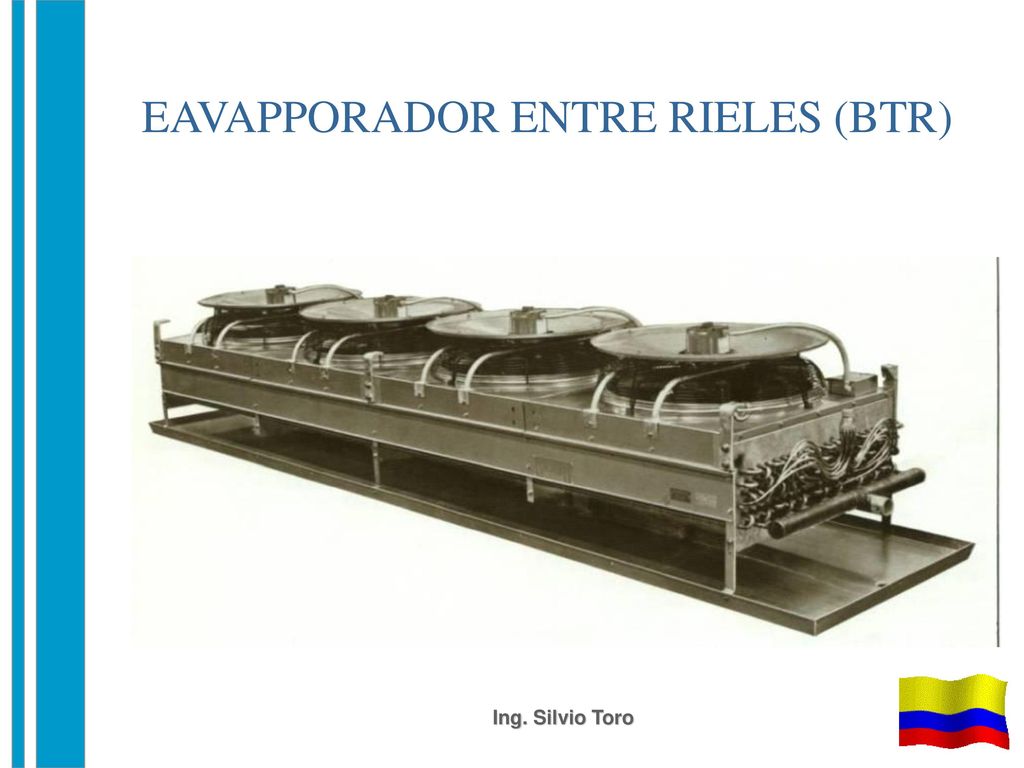

23 EAVAPPORADOR ENTRE RIELES (BTR)
Ing. Silvio Toro

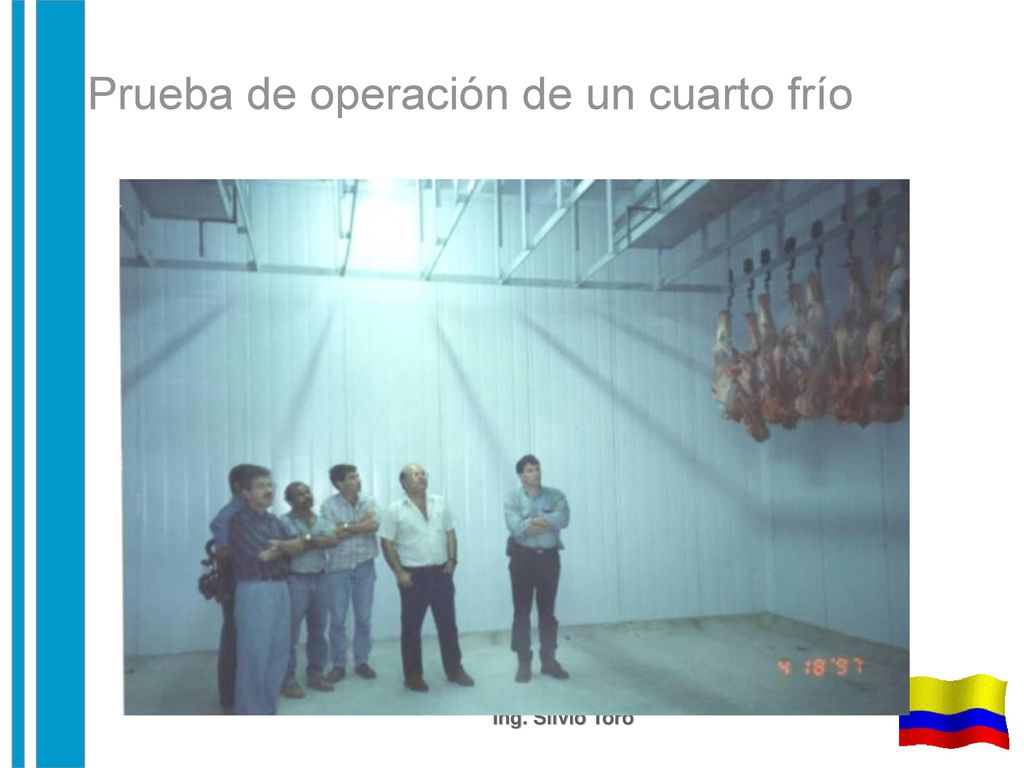

24 Prueba de operación de un cuarto frío
Ing. Silvio Toro

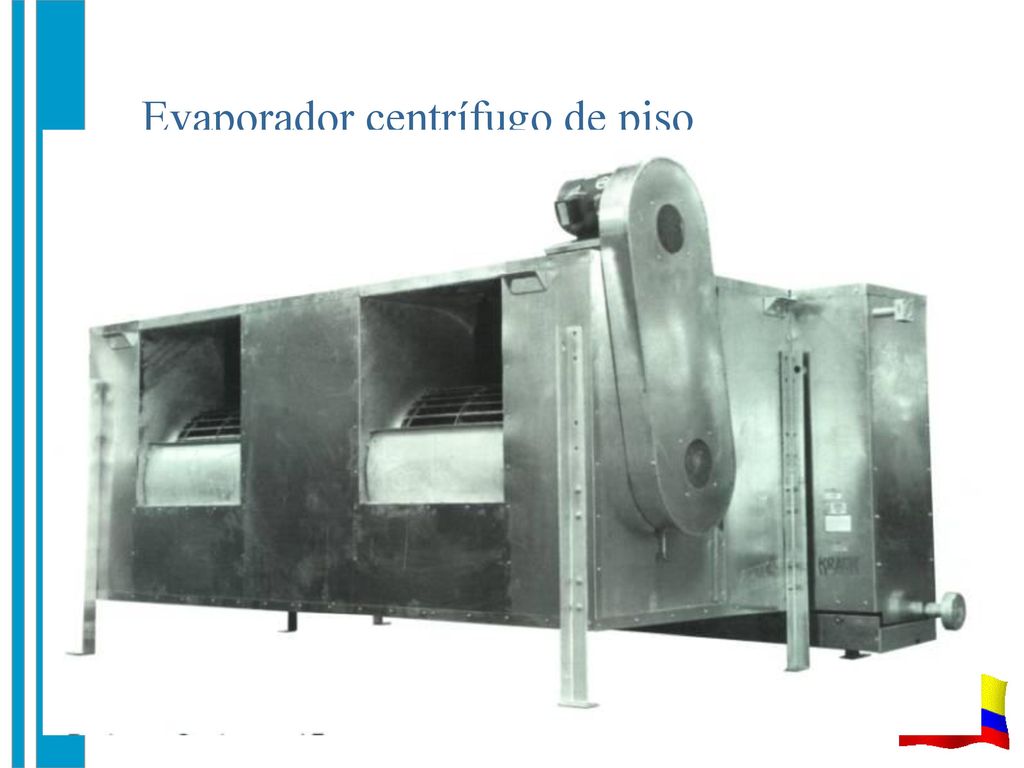

25 Evaporador centrífugo de piso
Ing. Silvio Toro

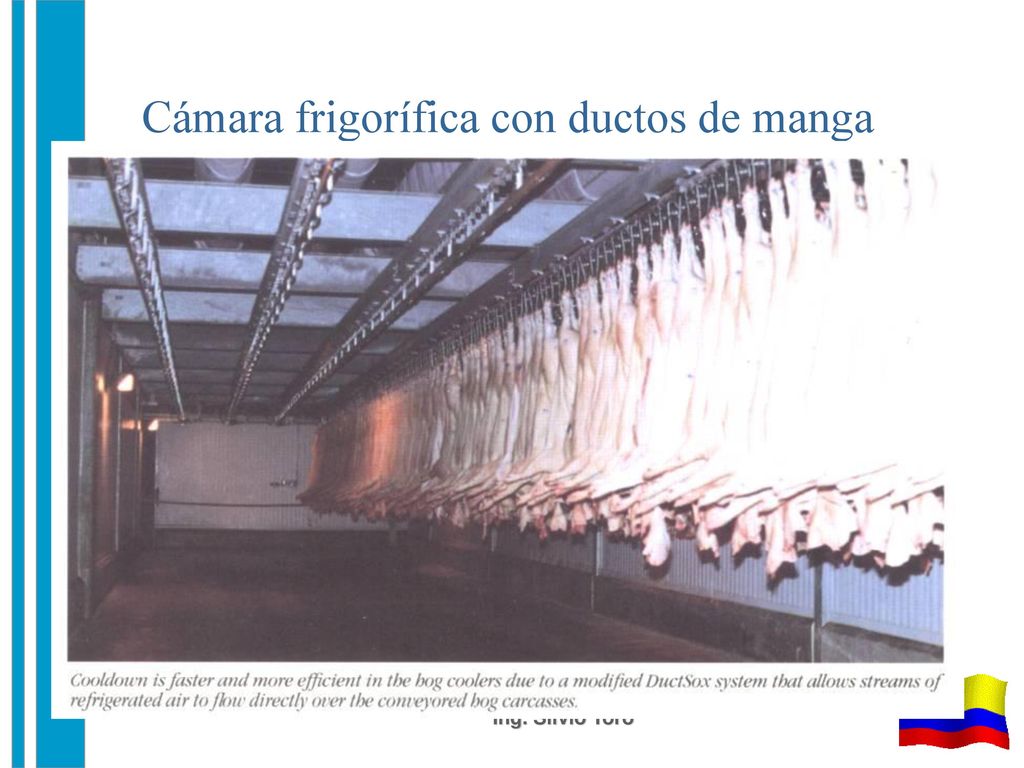

26 Cámara frigorífica con ductos de manga
Ing. Silvio Toro

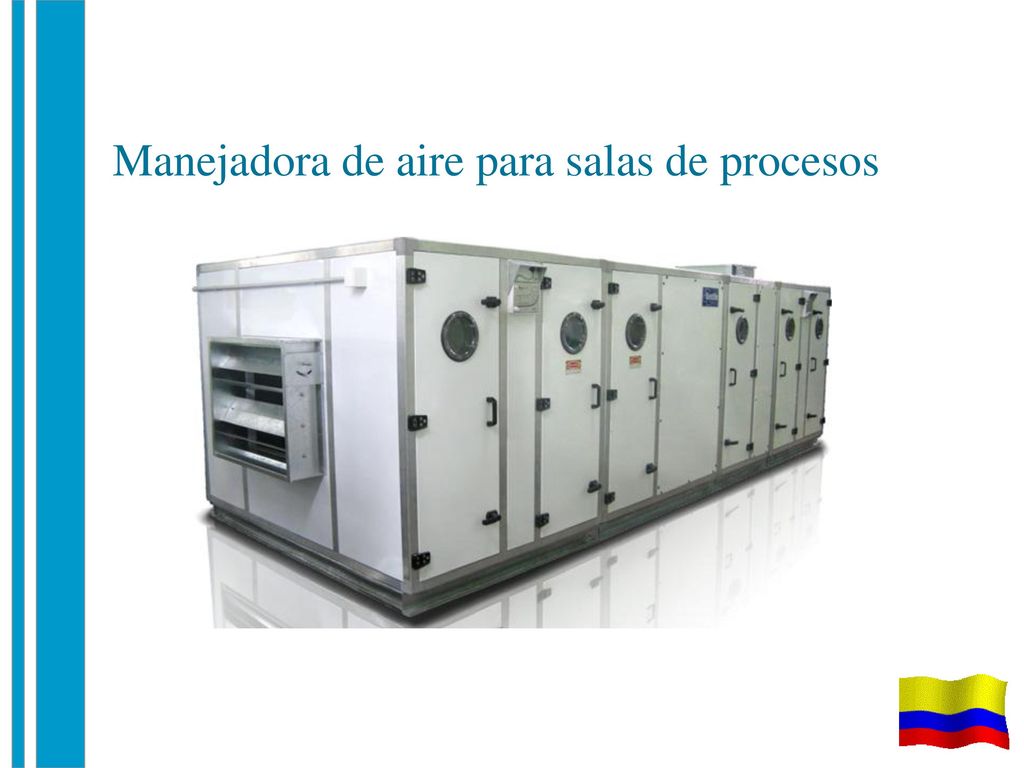

27 Manejadora de aire para salas de procesos

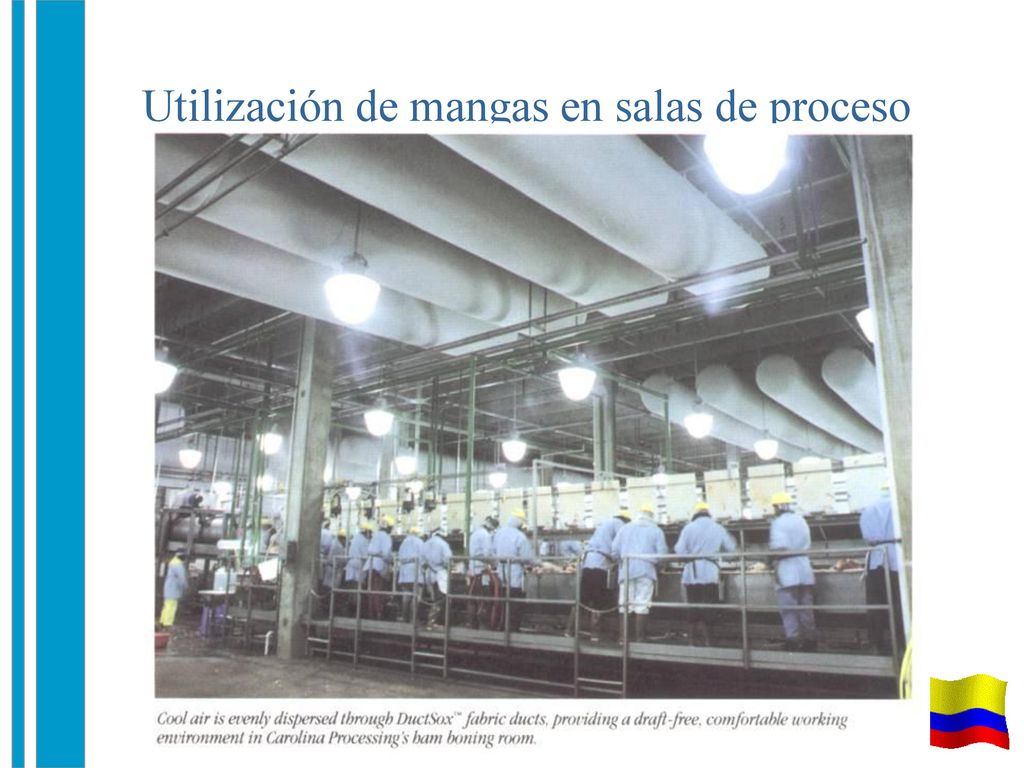

28 Utilización de mangas en salas de proceso
Ing. Silvio Toro

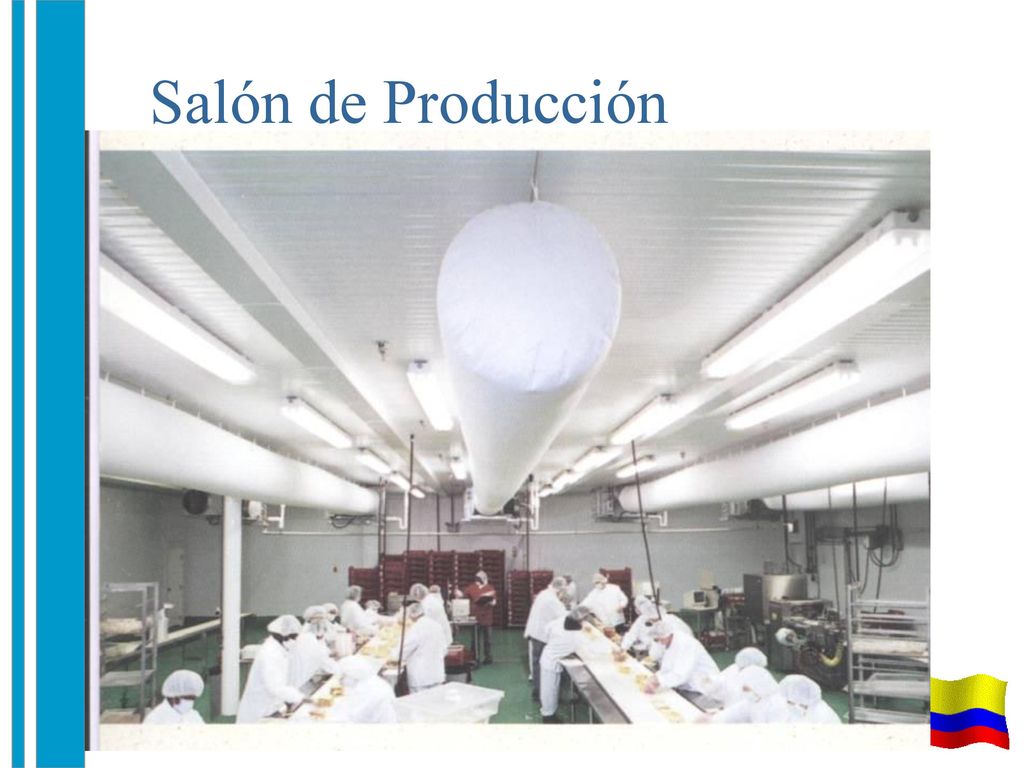

29 Salón de Producción Ing. Silvio Toro

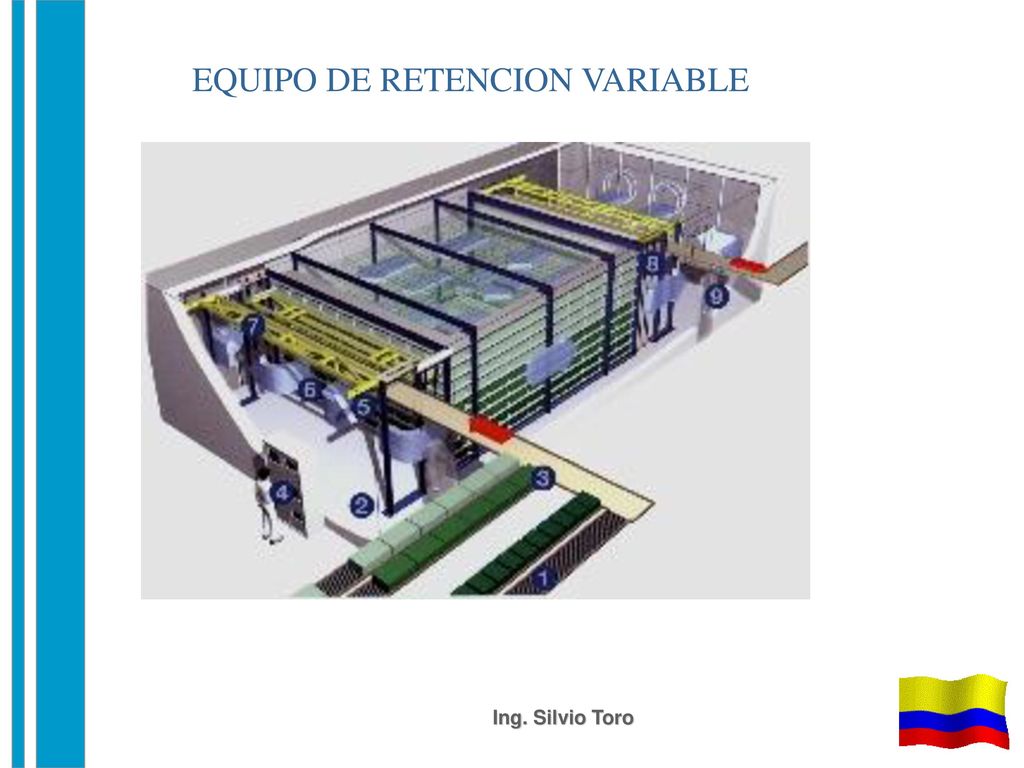

30 EQUIPO DE RETENCION VARIABLE
Ing. Silvio Toro

31 4. Tiempos de enfriamiento y congelamiento
Para Carnes Ing. Silvio Toro

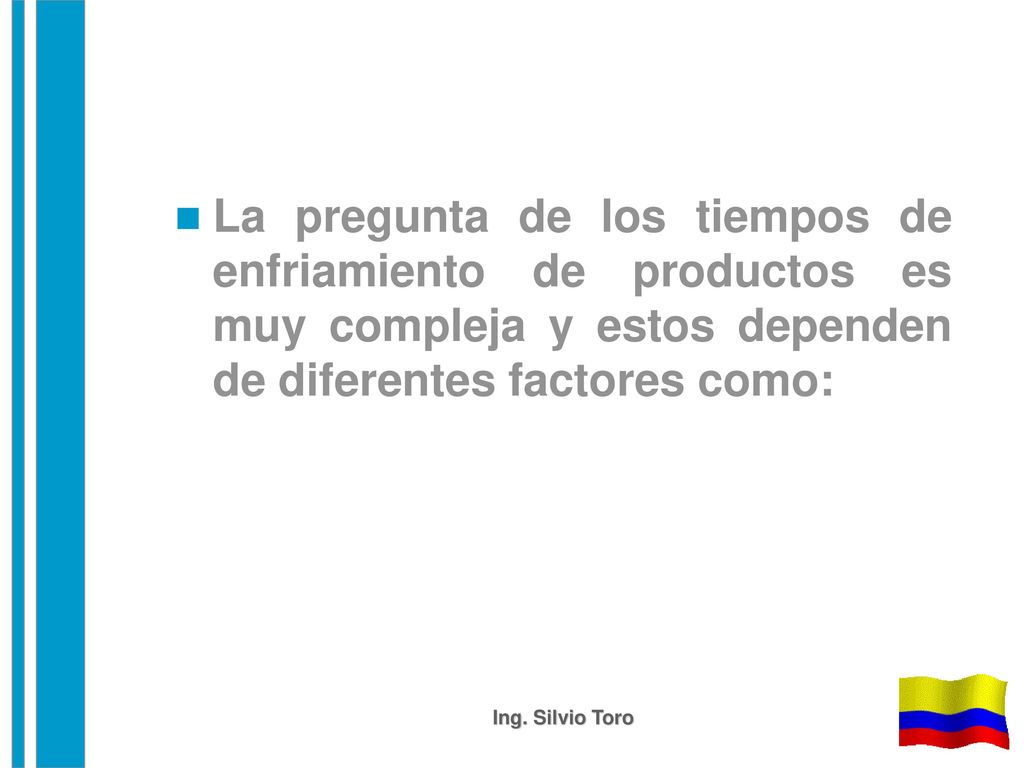

32 La pregunta de los tiempos de enfriamiento de productos es muy compleja y estos dependen de diferentes factores como: Ing. Silvio Toro

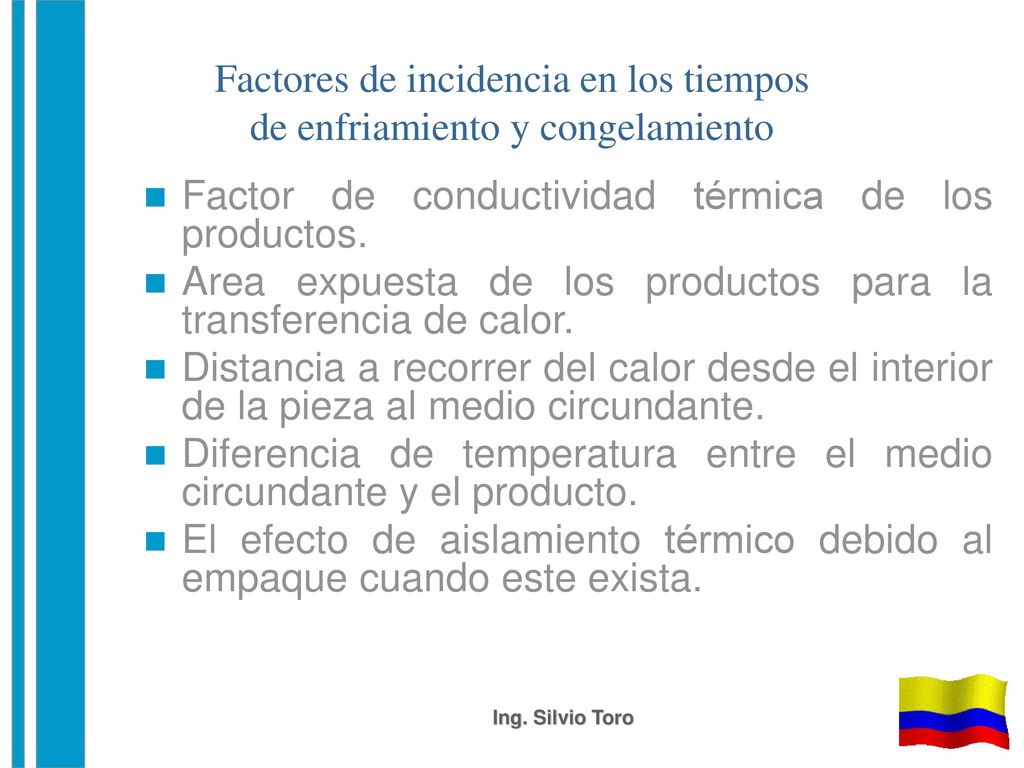

33 Factores de incidencia en los tiempos de enfriamiento y congelamiento
Factor de conductividad térmica de los productos. Area expuesta de los productos para la transferencia de calor. Distancia a recorrer del calor desde el interior de la pieza al medio circundante. Diferencia de temperatura entre el medio circundante y el producto. El efecto de aislamiento térmico debido al empaque cuando este exista. Ing. Silvio Toro

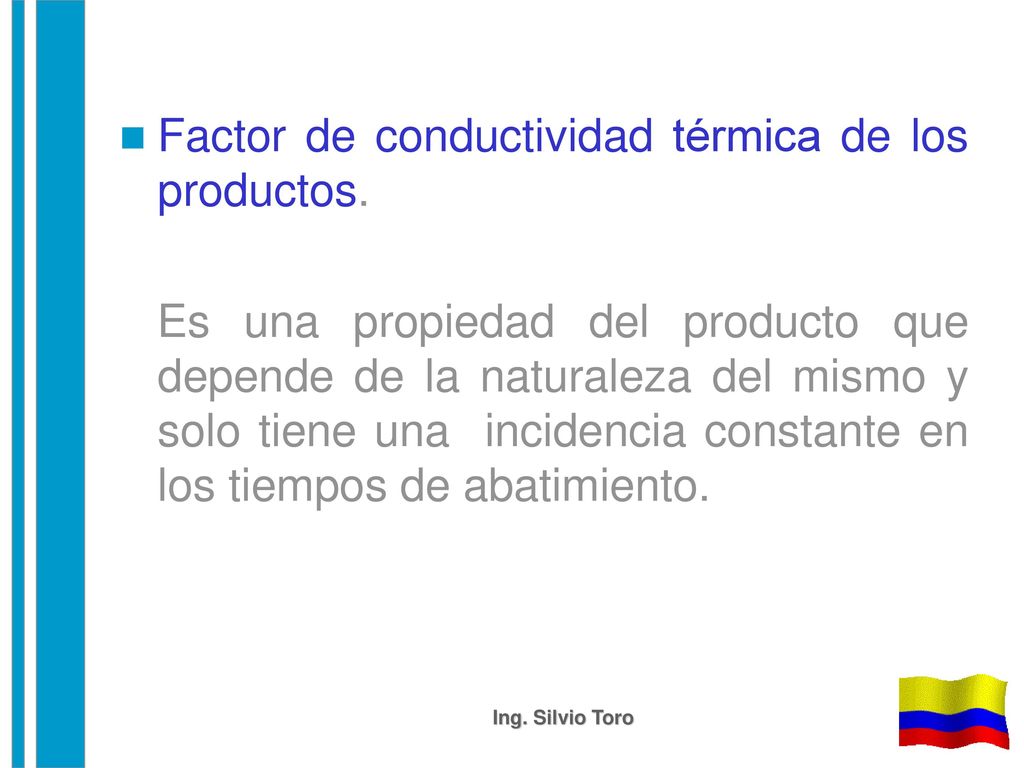

34 Factor de conductividad térmica de los productos.
Es una propiedad del producto que depende de la naturaleza del mismo y solo tiene una incidencia constante en los tiempos de abatimiento. Ing. Silvio Toro

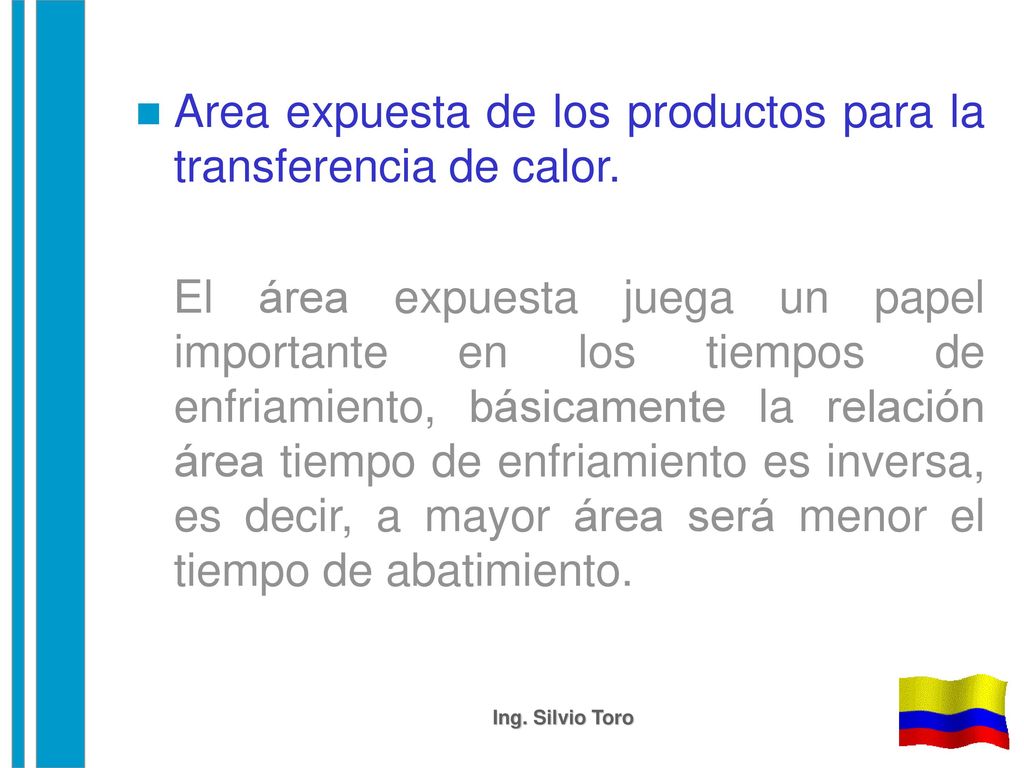

35 Area expuesta de los productos para la transferencia de calor.
El área expuesta juega un papel importante en los tiempos de enfriamiento, básicamente la relación área tiempo de enfriamiento es inversa, es decir, a mayor área será menor el tiempo de abatimiento. Ing. Silvio Toro

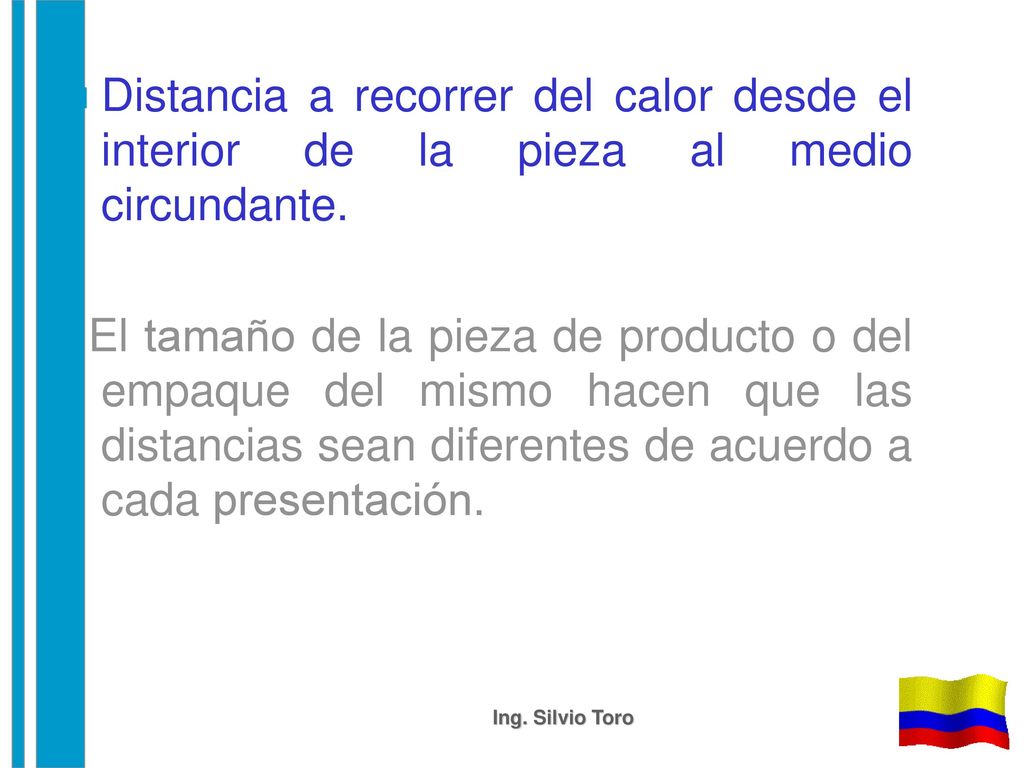

36 Distancia a recorrer del calor desde el interior de la pieza al medio circundante.
El tamaño de la pieza de producto o del empaque del mismo hacen que las distancias sean diferentes de acuerdo a cada presentación. Ing. Silvio Toro

37 La relación tamaño y tiempo de abatimiento son directamente proporcionales, a mayor tamaño mayor dicho tiempo. Por otro lado, la forma del empaque o producto también inciden en los tiempos de enfriamiento. Ing. Silvio Toro

38 Diferencia de temperatura entre el medio circundante y el producto.
Q= A K (T2-T1) Q= Ce*M*(T2-T1) De las formulas anteriores es fácil deducir que a mayor diferencial de temperatura mayor es la cantidad de calor que se debe retirar al producto y por lo tanto el tiempo de abatimiento es directamente proporcional a la diferencia de temperatura. Ing. Silvio Toro

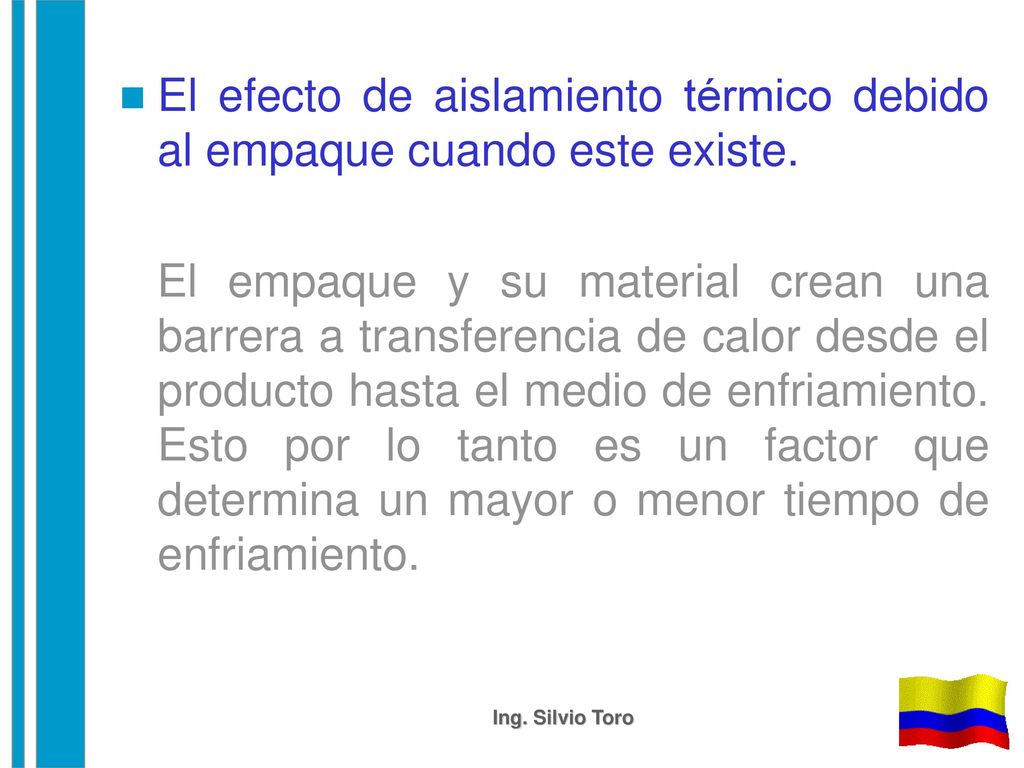

39 El efecto de aislamiento térmico debido al empaque cuando este existe.
El empaque y su material crean una barrera a transferencia de calor desde el producto hasta el medio de enfriamiento. Esto por lo tanto es un factor que determina un mayor o menor tiempo de enfriamiento. Ing. Silvio Toro

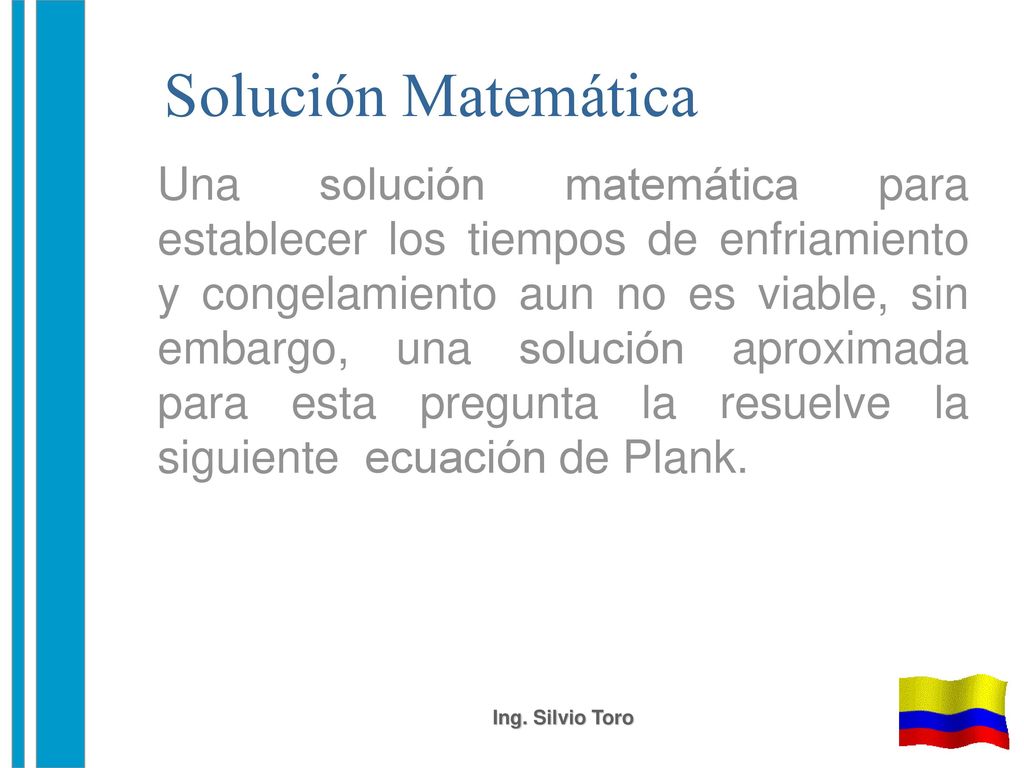

40 Solución Matemática Una solución matemática para establecer los tiempos de enfriamiento y congelamiento aun no es viable, sin embargo, una solución aproximada para esta pregunta la resuelve la siguiente ecuación de Plank. Ing. Silvio Toro

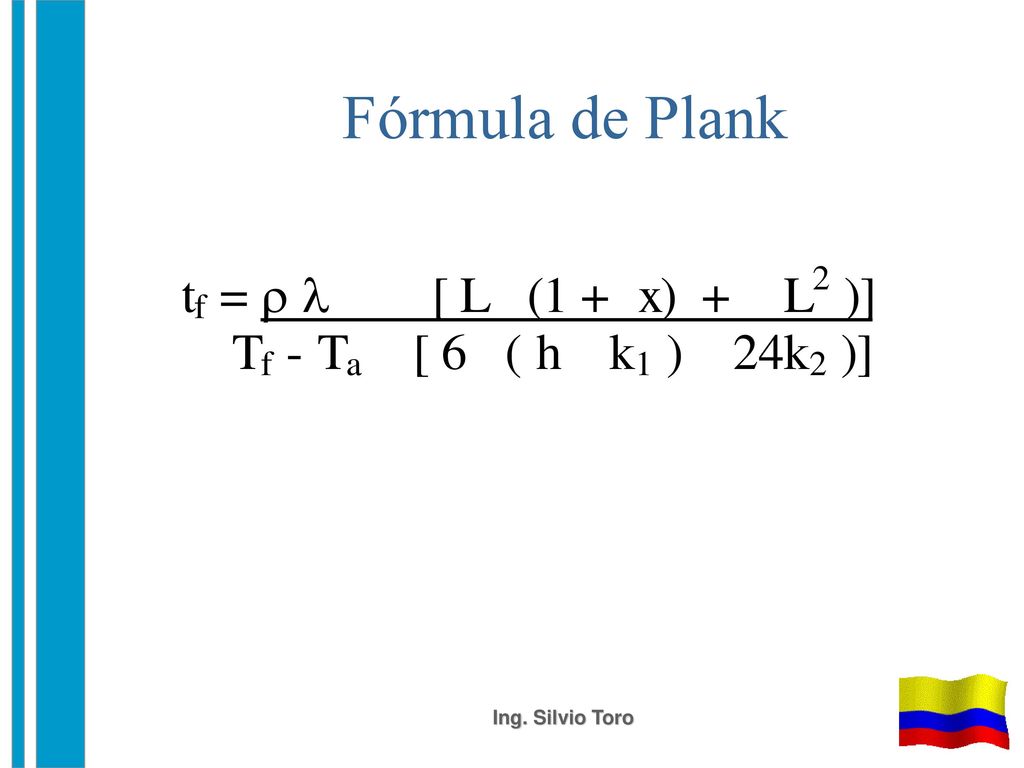

41 Fórmula de Plank Ing. Silvio Toro

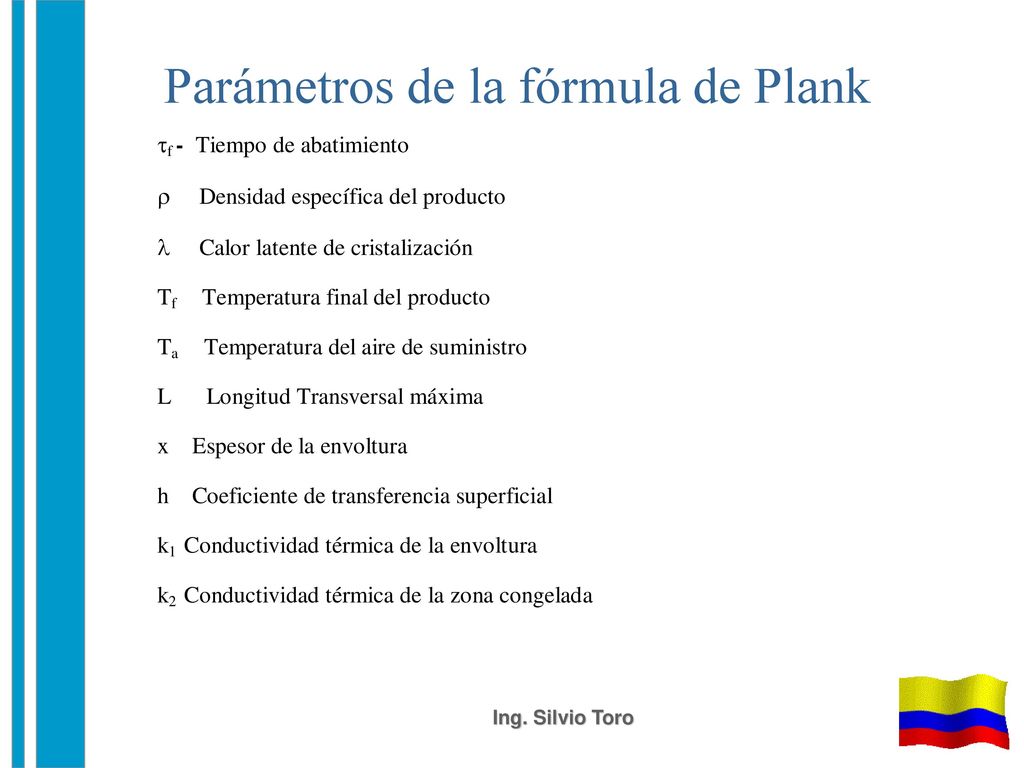

42 Parámetros de la fórmula de Plank
Ing. Silvio Toro

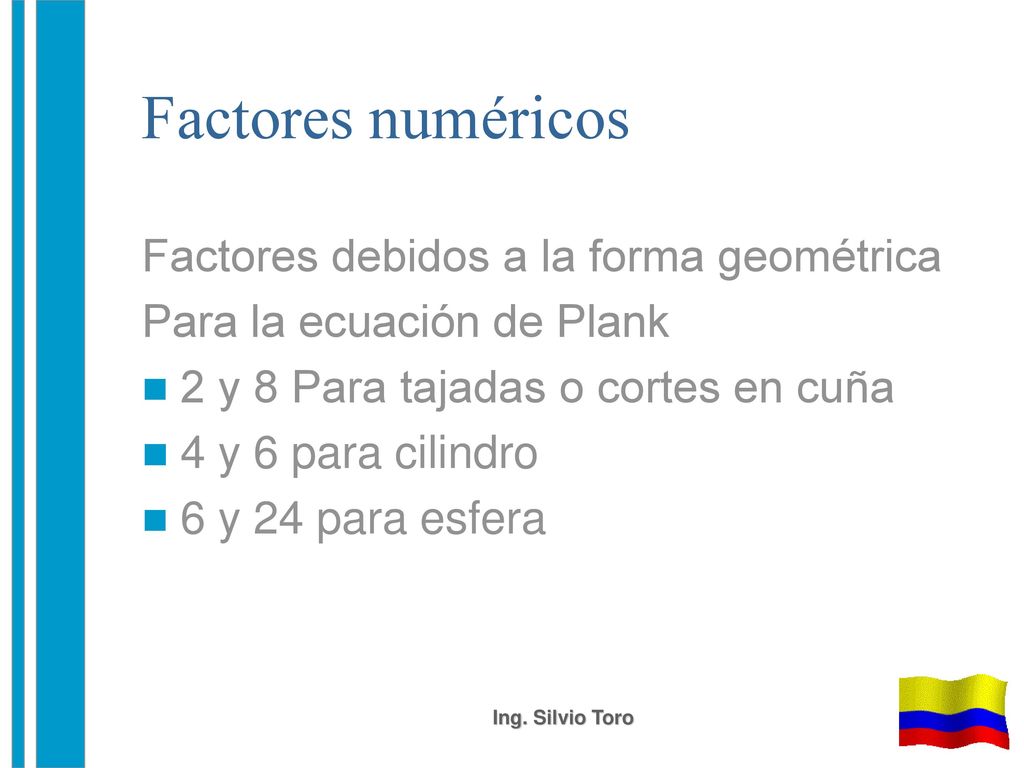

43 Factores numéricos Factores debidos a la forma geométrica
Para la ecuación de Plank 2 y 8 Para tajadas o cortes en cuña 4 y 6 para cilindro 6 y 24 para esfera Ing. Silvio Toro

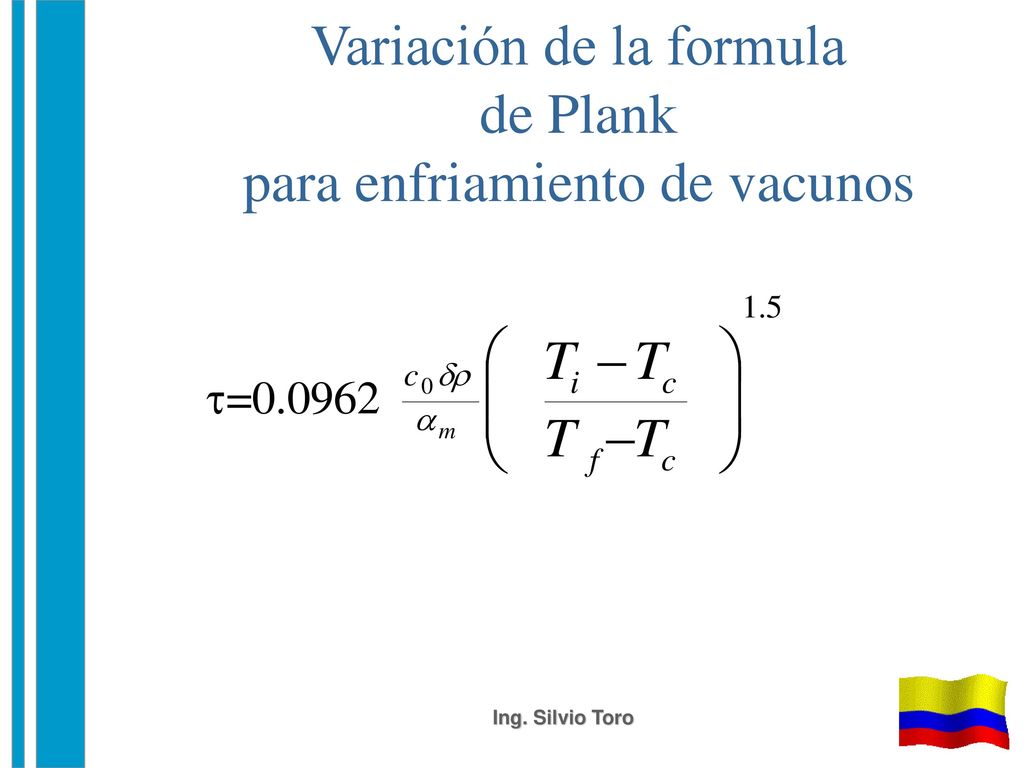

44 Variación de la formula de Plank para enfriamiento de vacunos
Ing. Silvio Toro

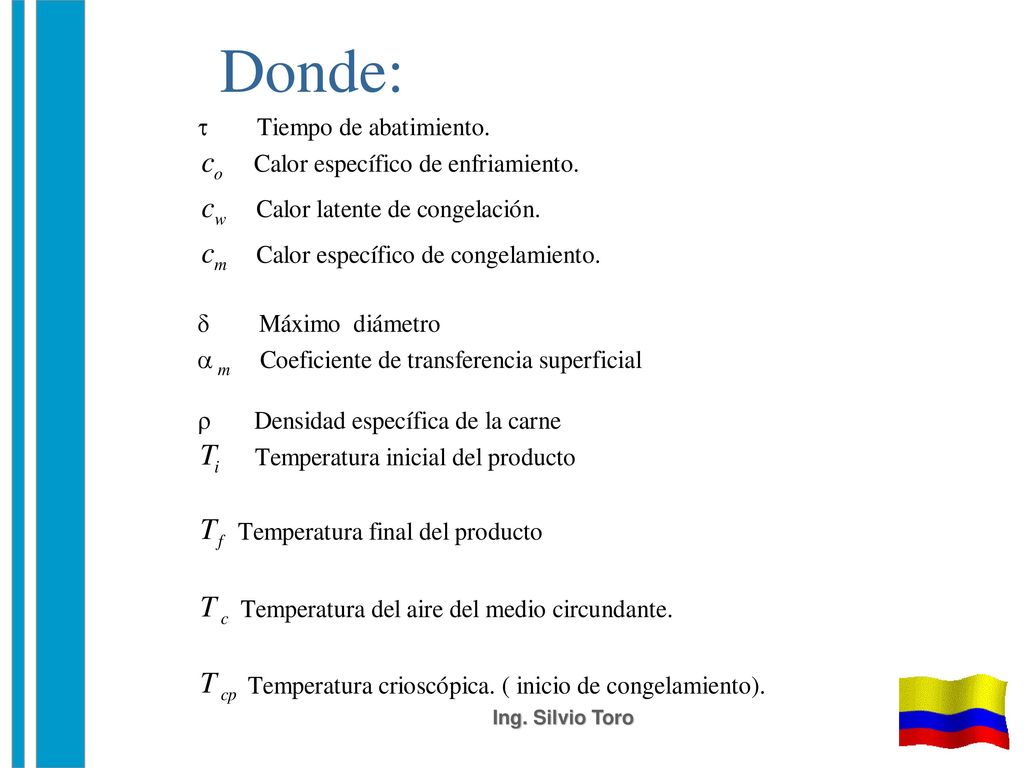

45 Donde: Ing. Silvio Toro

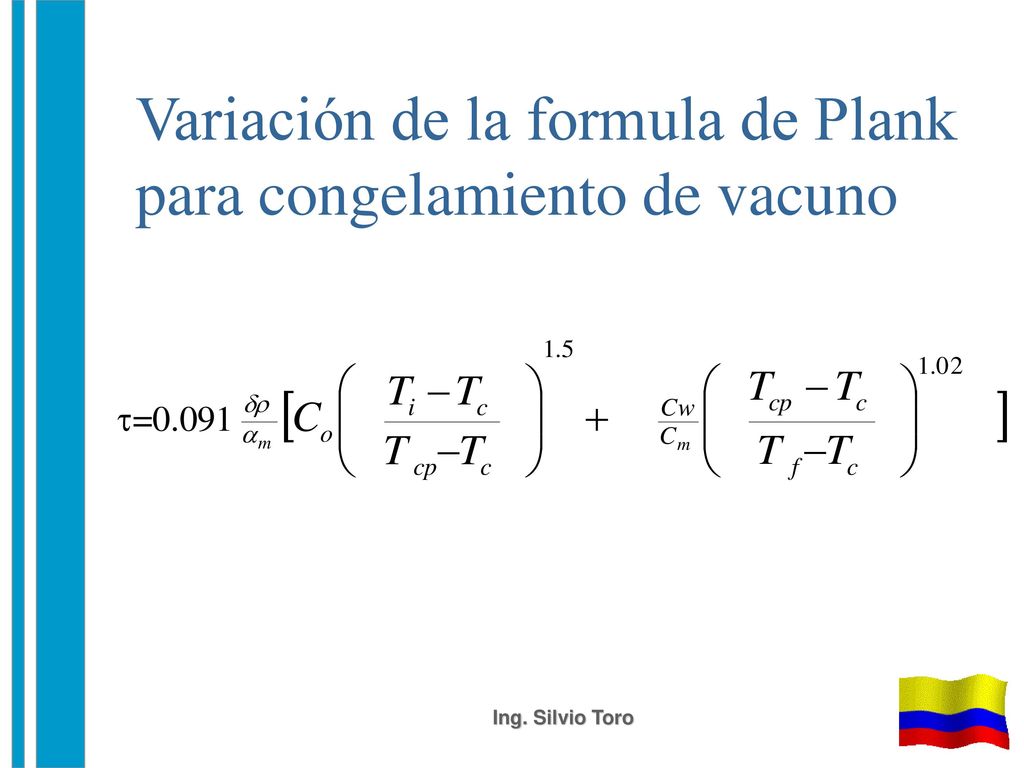

46 Variación de la formula de Plank para congelamiento de vacuno
Ing. Silvio Toro

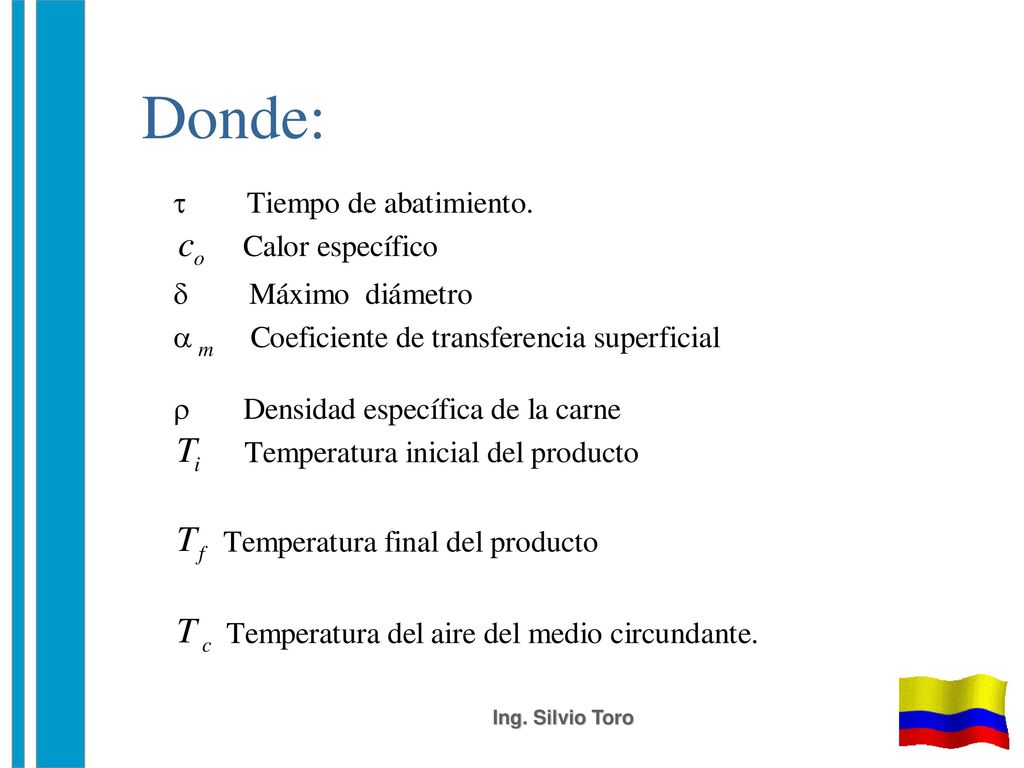

47 Donde: Ing. Silvio Toro

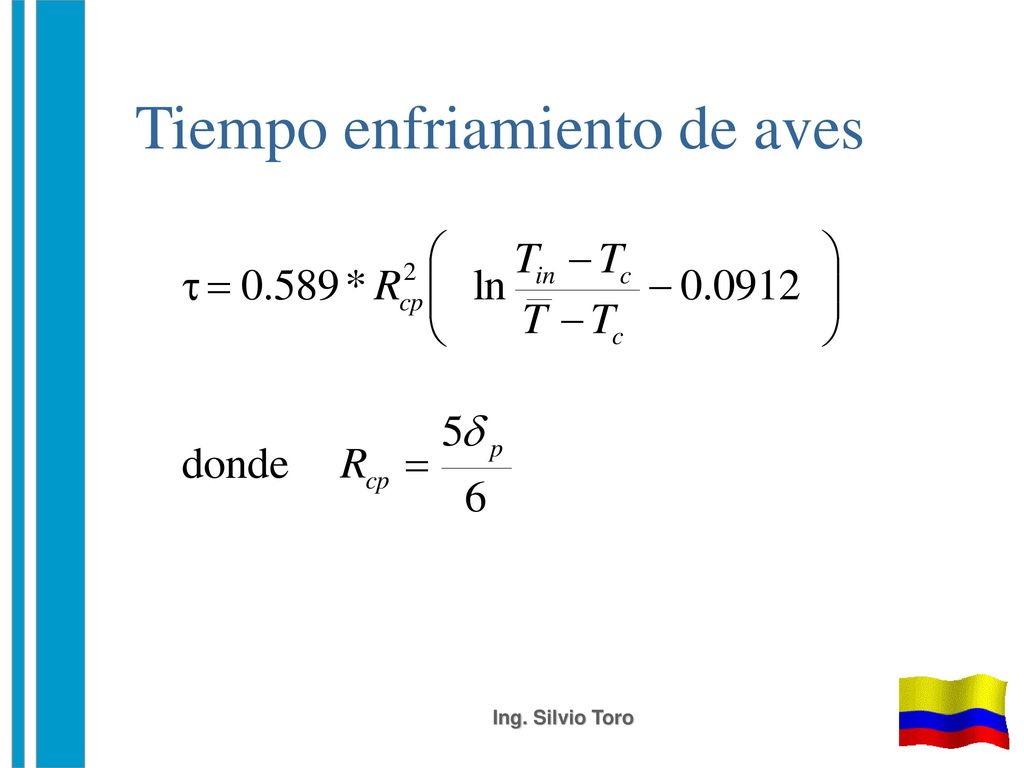

48 Tiempo enfriamiento de aves
Ing. Silvio Toro

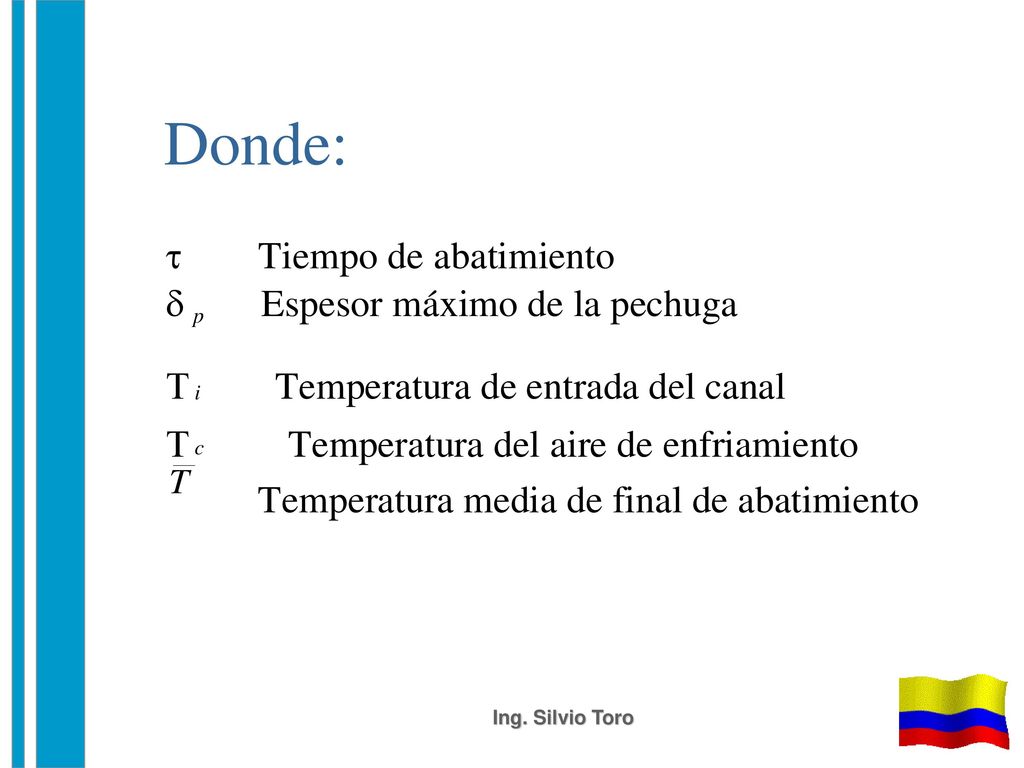

49 Donde: Ing. Silvio Toro

50 MUCHAS GRACIAS POR SU TENCION
Consultas Ing. Silvio Toro
