1 Liceo Bicentenario Viña del Mar Prof. Paula L. Durán Ávila
FÍSICA - 1er año medio Prof. Paula L. Durán Ávila Unidad 1: Ondas

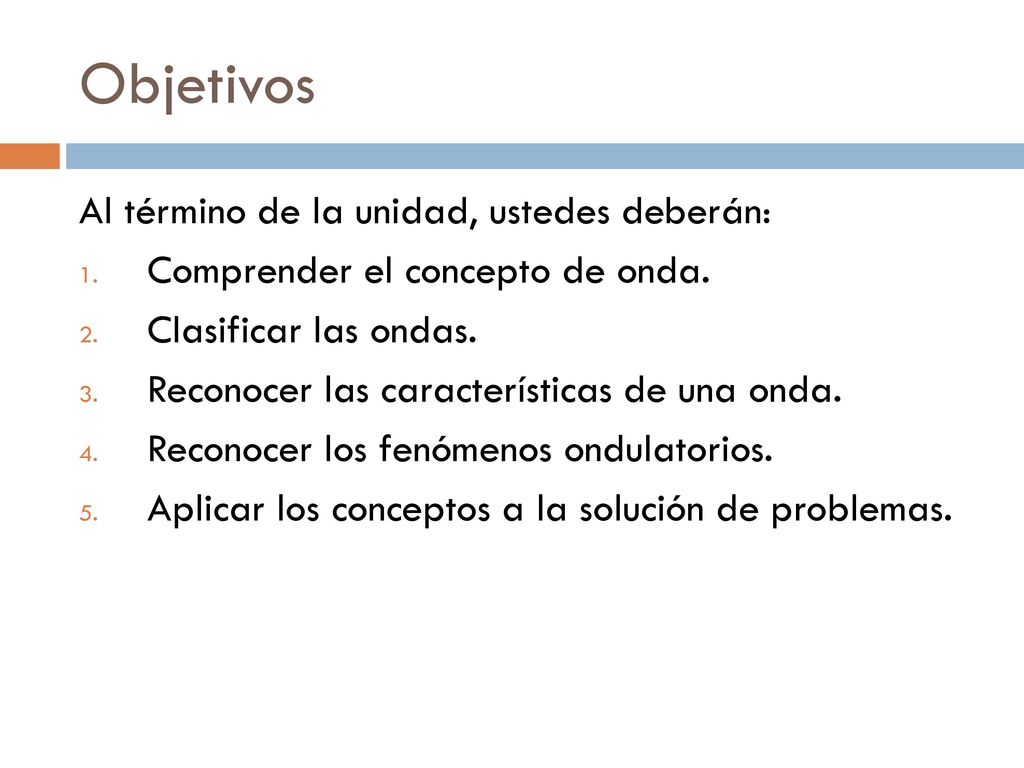

2 Objetivos Al término de la unidad, ustedes deberán:
Comprender el concepto de onda. Clasificar las ondas. Reconocer las características de una onda. Reconocer los fenómenos ondulatorios. Aplicar los conceptos a la solución de problemas.

3 Definición de onda: VIBRACIÓN u OSCILACIÓN: Para la existencia de una onda debe producirse una vibración. Es una oscilación (movimiento de vaivén) respecto a una posición en equilibrio. Se desplazan por un espacio y para esto requieren de un determinado tiempo.

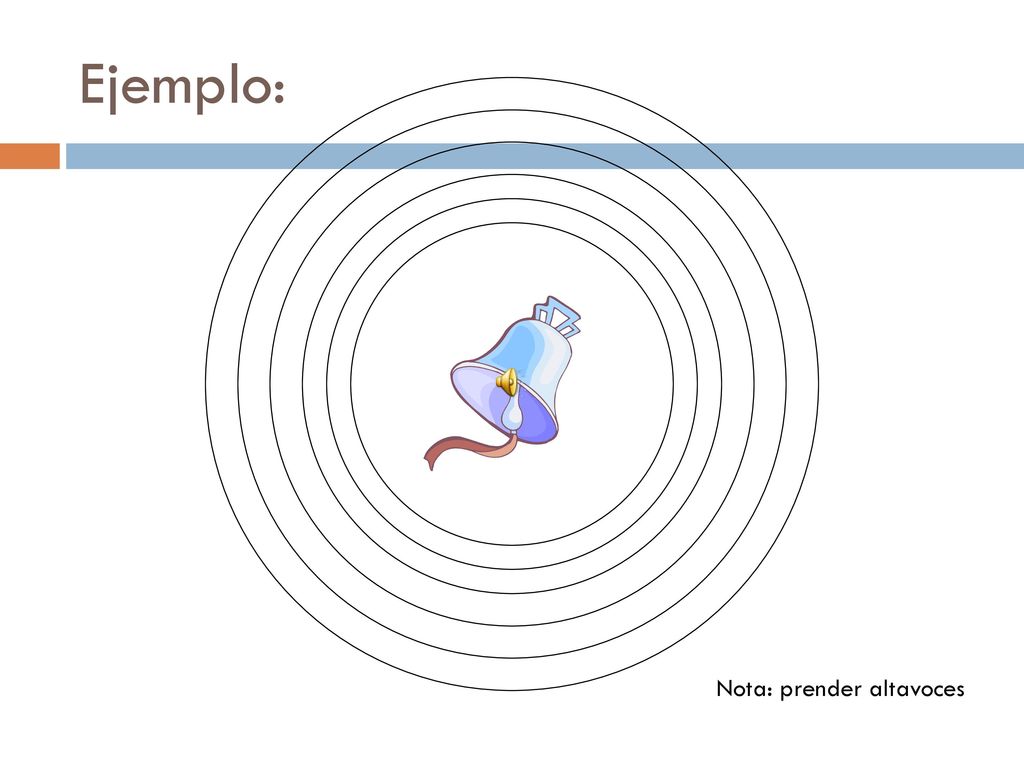

4 Ejemplo: Nota: prender altavoces

5 Definición de onda: ONDAS: Son producidas por la vibración de un medio cualquiera, producto de una perturbación externa. Una vibración simple produce un pulso, que es una única perturbación que viaja por el medio de propagación. Transportan solo energía NO materia.

6 Clasificación de las ondas
Según medio de propagación Ondas Mecánicas Ondas Electromagnéticas Según dirección de oscilación de las partículas Ondas Transversales Ondas Longitudinales Según el sentido de propagación Ondas Viajeras Ondas Estacionarias

7 CLASIFICACIÓN DE LAS ONDAS
Según el medio de propagación: MECÁNICAS Sólo se propagan en medios materiales. Partícula oscilando entregando energía a la otra ELECTROMAGNÉTICAS: Se propagan en medios materiales y en el vacío. Oscilación o vibración de cargas electricas

8 CLASIFICACIÓN DE LAS ONDAS
Según la dirección de oscilación de las partículas: LONGITUDINALES: Las partículas oscilan en la dirección de propagación de la onda. TRANSVERSALES: Las partículas oscilan perpendicularmente a la dirección de propagación de la onda. Obs: en ambas la energía se mueve de izquierda a derecha

9 CLASIFICACIÓN DE LAS ONDAS
Según el sentido de propagación: VIAJERAS: Se propagan en un sentido único. ESTACIONARIAS: Dos ondas viajeras que se propagan en sentidos contrarios.

10 Ejemplos: Olas Microondas Ondas de radio Resorte Terremotos
Hasta aquí 1b, 1ª

11 Elementos de una onda Cresta o Monte Valle Amplitud (A) Elongación (e)
Posición más alta con respecto a la posición de equilibrio. Valle Posición más baja con respecto a la posición de equilibrio. Amplitud (A) Máximo alejamiento de la onda respecto a la posición de equilibrio. Elongación (e) Distancia del punto de equilibrio hasta cualquier parte de la onda. Cresta Amplitud Posición de equilibrio Amplitud Valle

12 Elementos de una onda Longitud de una onda () : Longitud de onda
Es la distancia que hay entre dos puntos equivalentes y consecutivos de una onda. Se puede calcular como: Longitud de onda : longitud de onda L: largo total de la onda n: número de oscilaciones

13 Elementos de una onda Período (T):
Tiempo transcurrido entre dos ondas consecutivas. Tiempo que demora una partícula en realizar una oscilación. Se mide en segundos (s),

14 Elementos de una onda Frecuencia (f)
Cantidad de oscilaciones u ondas emitidas por unidad de tiempo. Se mide en Hertz (Hz) Esto quiere decir que hizo 3 oscilaciones en 1 segundo.

15 Observaciones: La frecuencia es el inverso del período o viceversa

16 Ejercicio 1: Identificar cada parte de la onda con los conceptos vistos en clases:

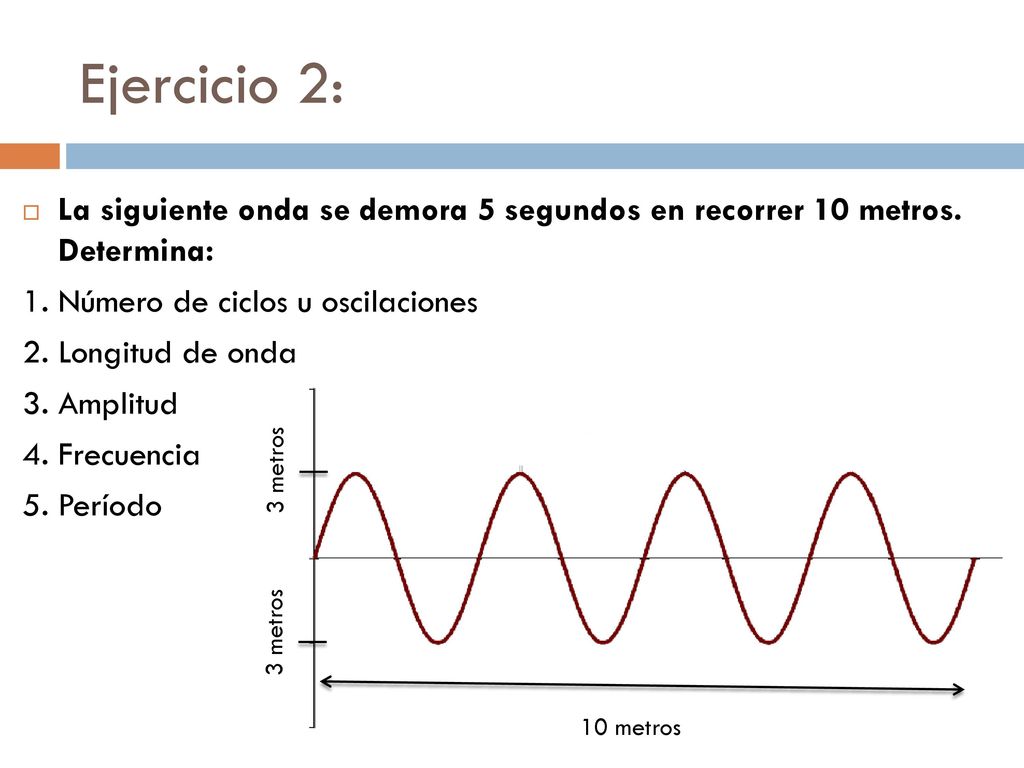

17 Ejercicio 2: La siguiente onda se demora 5 segundos en recorrer 10 metros. Determina: 1. Número de ciclos u oscilaciones 2. Longitud de onda 3. Amplitud 4. Frecuencia 5. Período 10 metros 3 metros 3 metros

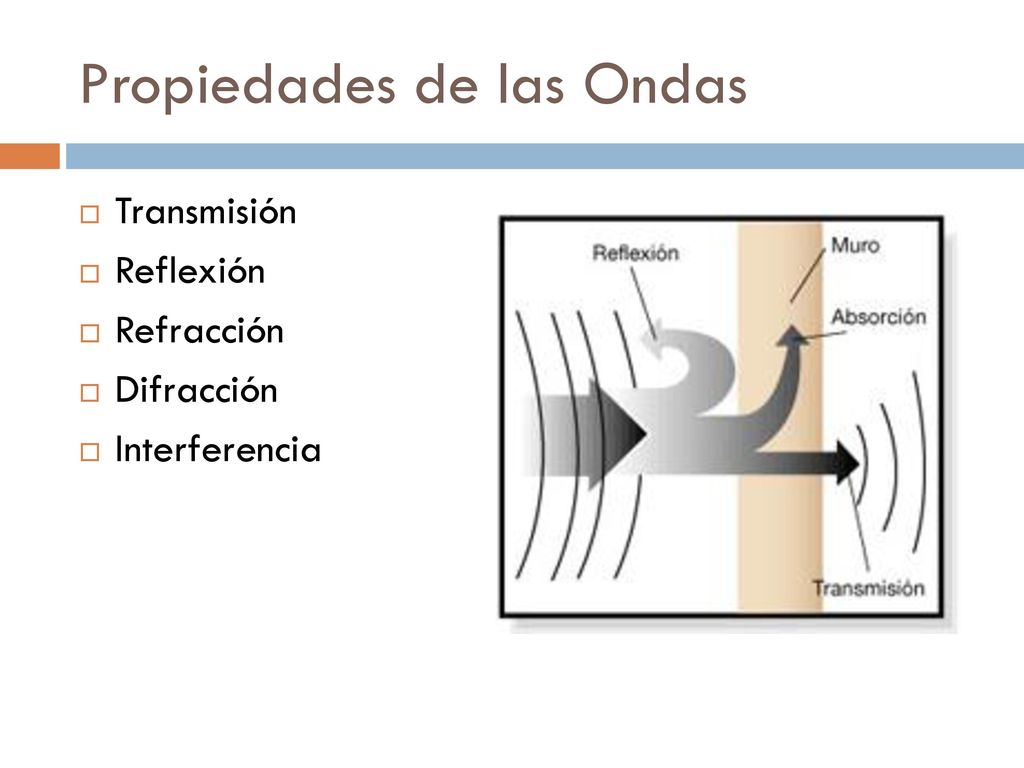

18 Propiedades de las Ondas
Transmisión Reflexión Refracción Difracción Interferencia

19 Propiedades de las Ondas
TRANSMISIÓN: Se produce cuando una onda pasa a otro medio material que permite el ingreso. La frecuencia se mantiene constante. La longitud de onda y la velocidad de propagación varían.

20 Propiedades de las Ondas

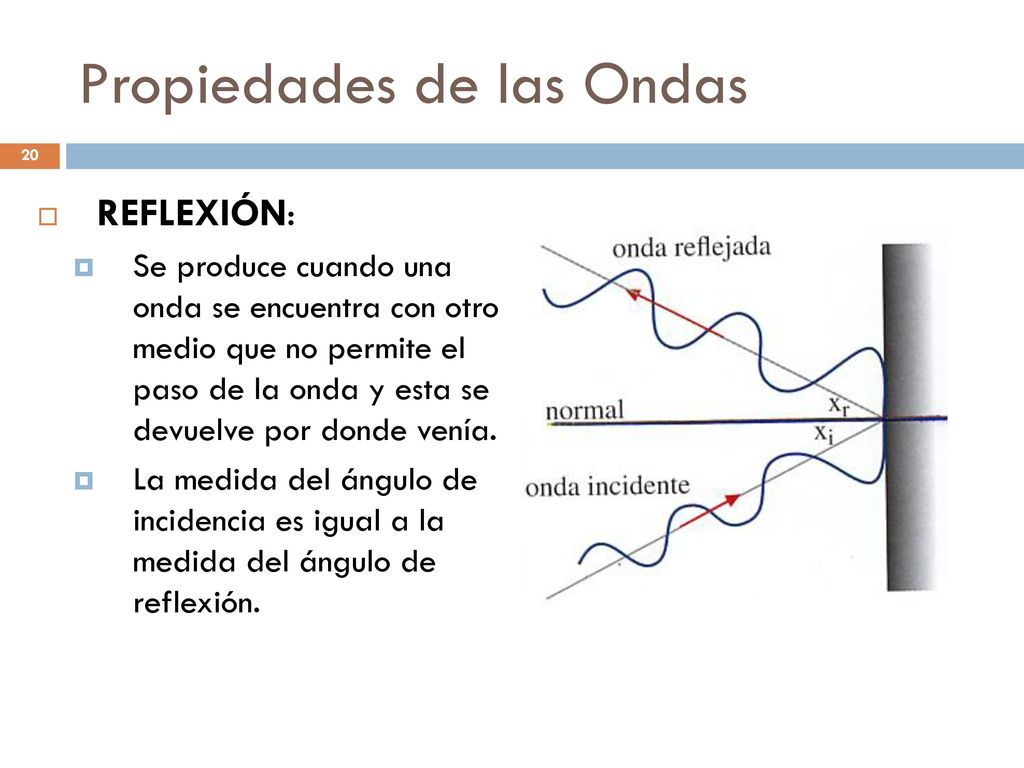

REFLEXIÓN: Se produce cuando una onda se encuentra con otro medio que no permite el paso de la onda y esta se devuelve por donde venía. La medida del ángulo de incidencia es igual a la medida del ángulo de reflexión.

21 Propiedades de las Ondas
REFRACCIÓN: Al incidir una onda en la interfaz de dos medios, bajo un cierto ángulo, la onda varía su dirección de propagación.

22 Propiedades de las Ondas
DIFRACCIÓN: Es la propiedad que posee una onda de rodear un obstáculo cuando éste le interrumpe la propagación.

23 Contenidos para la prueba
Definición de onda Elementos de una onda Clasificación de las ondas Propiedades de la onda

24 SÍNTESIS DE LA CLASE ONDAS Sus magnitudes son Sus propiedades son
Naturaleza Dirección de oscilación Sentido de propagación Se clasifican según su Elongación Sus magnitudes son Amplitud Ciclo frecuencia Período Longitud de onda Reflexión Sus propiedades son Refracción Difracción

25 Velocidad de propagación Clasificación
ONDAS Elementos Amplitud Longitud de onda Frecuencia Periodo Velocidad de propagación Clasificación Naturaleza Mecánica Electromagnética Dirección de oscilación Perpendicular Transversal Sentido de propagación Viajeras Estacionarias Propiedades Reflexión Absorción Difracción Refracción

26 Ejercicios Extras 1. Si la onda se demoró 30[s] en ir desde A hasta B, calcula:  Número de ciclos  Longitud de onda  Frecuencia  Período

27 2. La siguiente figura muestra el movimiento de un resorte con un peso vertical en torno a su posición de equilibrio a medida que pasa el tiempo. ¿En qué tiempo pasa el resorte por la posición de equilibrio? ¿Cuál es su amplitud? ¿Cuál es el período y cuál es la frecuencia y oscilación del resorte? Señale en el dibujo: cresta, valle, longitud de onda, amplitud y elongación

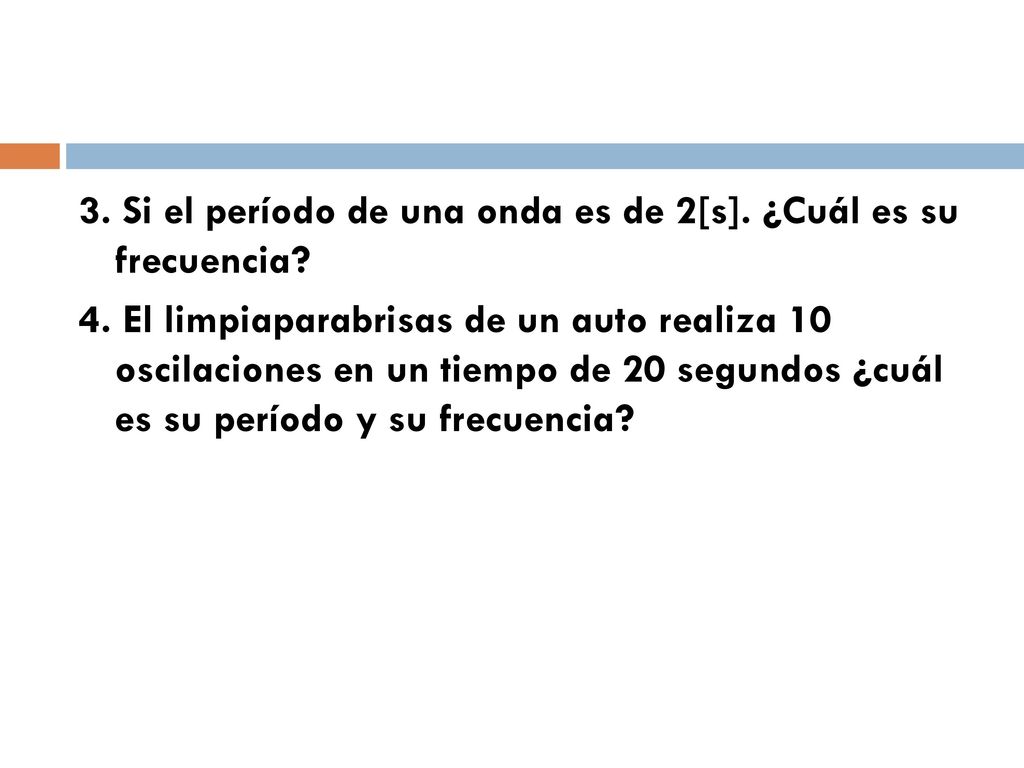

28 3. Si el período de una onda es de 2[s]. ¿Cuál es su frecuencia?
4. El limpiaparabrisas de un auto realiza 10 oscilaciones en un tiempo de 20 segundos ¿cuál es su período y su frecuencia?
