Rayos X Wilhem Röntgen (1845-1923) descubrió los Rayos X en Würzburg el 8 de noviembre de 1895. 1895 P. N. 1901 "On a new kind of rays" Nature 53, 274.

Presentación del tema: "Rayos X Wilhem Röntgen (1845-1923) descubrió los Rayos X en Würzburg el 8 de noviembre de 1895. 1895 P. N. 1901 "On a new kind of rays" Nature 53, 274."— Transcripción de la presentación:

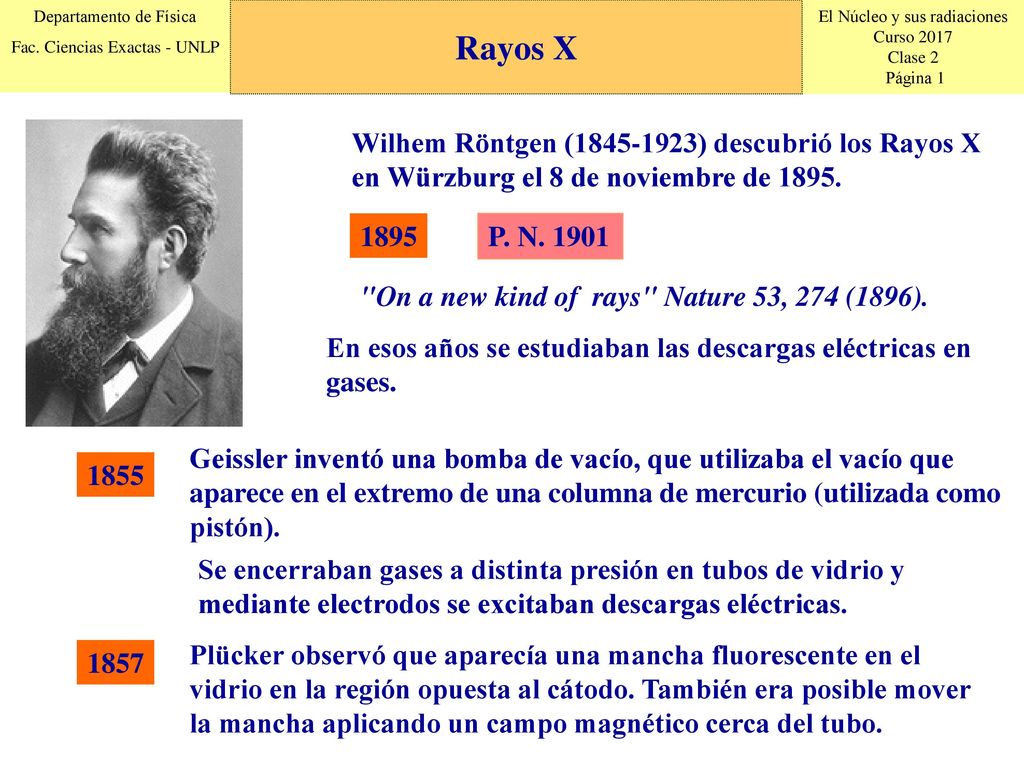

1 Rayos X Wilhem Röntgen ( ) descubrió los Rayos X en Würzburg el 8 de noviembre de 1895. 1895 P. N. 1901 "On a new kind of rays" Nature 53, 274 (1896). En esos años se estudiaban las descargas eléctricas en gases. Geissler inventó una bomba de vacío, que utilizaba el vacío que aparece en el extremo de una columna de mercurio (utilizada como pistón). 1855 Se encerraban gases a distinta presión en tubos de vidrio y mediante electrodos se excitaban descargas eléctricas. Plücker observó que aparecía una mancha fluorescente en el vidrio en la región opuesta al cátodo. También era posible mover la mancha aplicando un campo magnético cerca del tubo. 1857

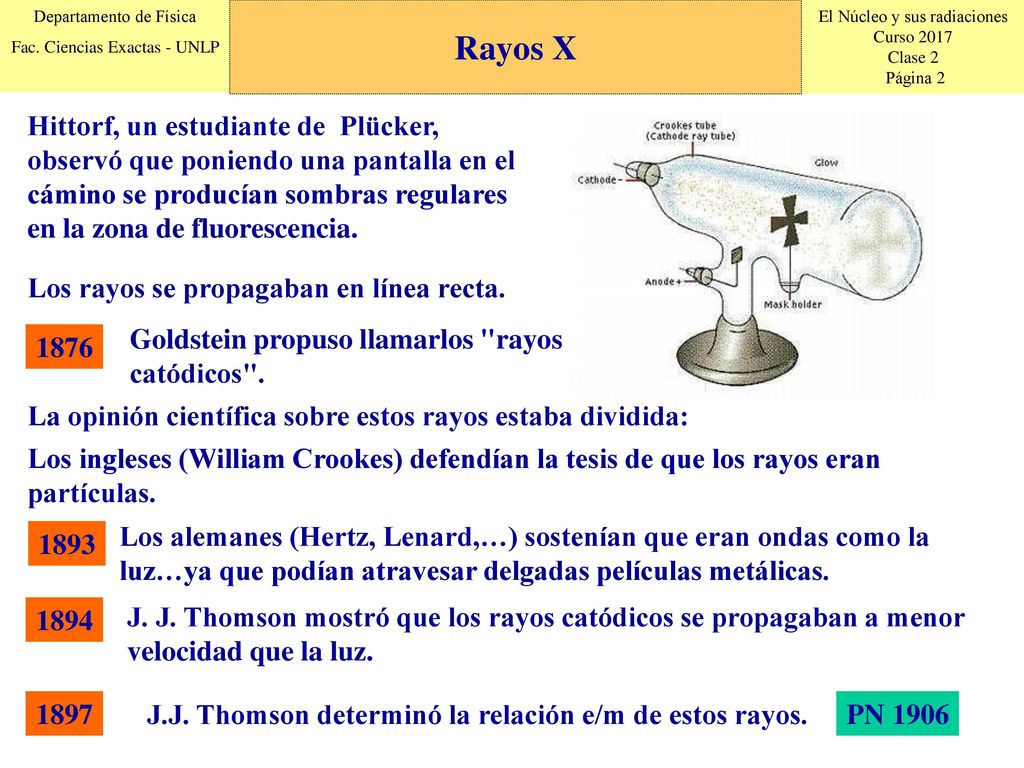

2 Rayos X Hittorf, un estudiante de Plücker, observó que poniendo una pantalla en el cámino se producían sombras regulares en la zona de fluorescencia. Los rayos se propagaban en línea recta. Goldstein propuso llamarlos "rayos catódicos". 1876 La opinión científica sobre estos rayos estaba dividida: Los ingleses (William Crookes) defendían la tesis de que los rayos eran partículas. Los alemanes (Hertz, Lenard,…) sostenían que eran ondas como la luz…ya que podían atravesar delgadas películas metálicas. 1893 1894 J. J. Thomson mostró que los rayos catódicos se propagaban a menor velocidad que la luz. 1897 J.J. Thomson determinó la relación e/m de estos rayos. PN 1906

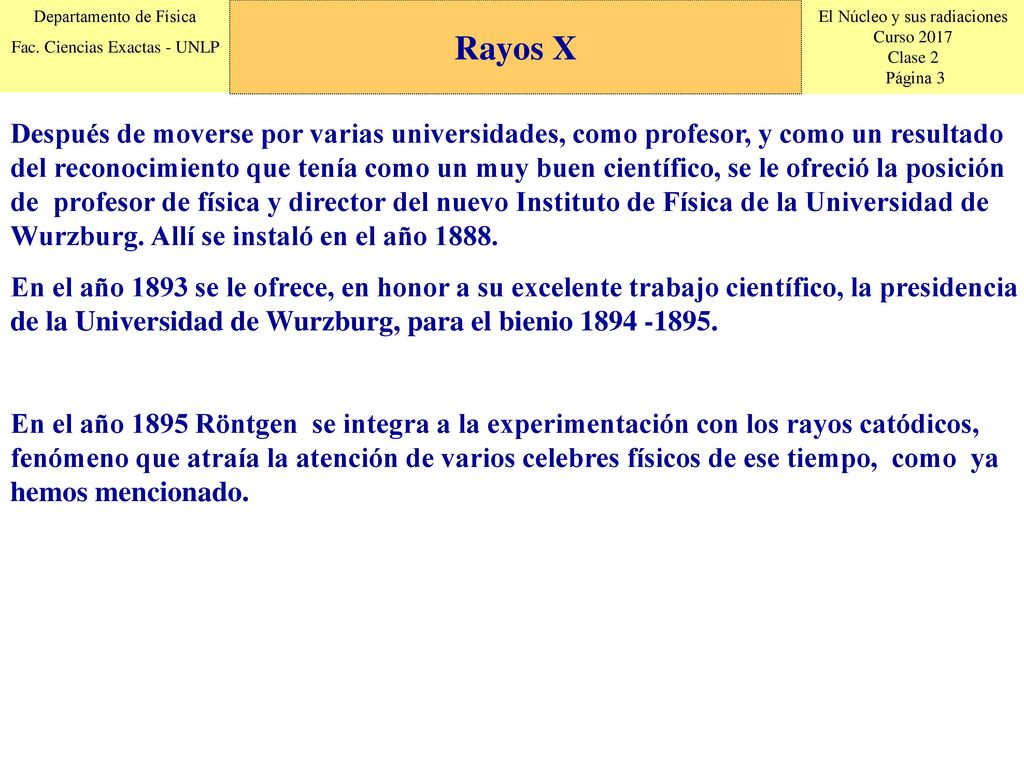

3 Rayos X Después de moverse por varias universidades, como profesor, y como un resultado del reconocimiento que tenía como un muy buen científico, se le ofreció la posición de profesor de física y director del nuevo Instituto de Física de la Universidad de Wurzburg. Allí se instaló en el año 1888. En el año 1893 se le ofrece, en honor a su excelente trabajo científico, la presidencia de la Universidad de Wurzburg, para el bienio En el año 1895 Röntgen se integra a la experimentación con los rayos catódicos, fenómeno que atraía la atención de varios celebres físicos de ese tiempo, como ya hemos mencionado.

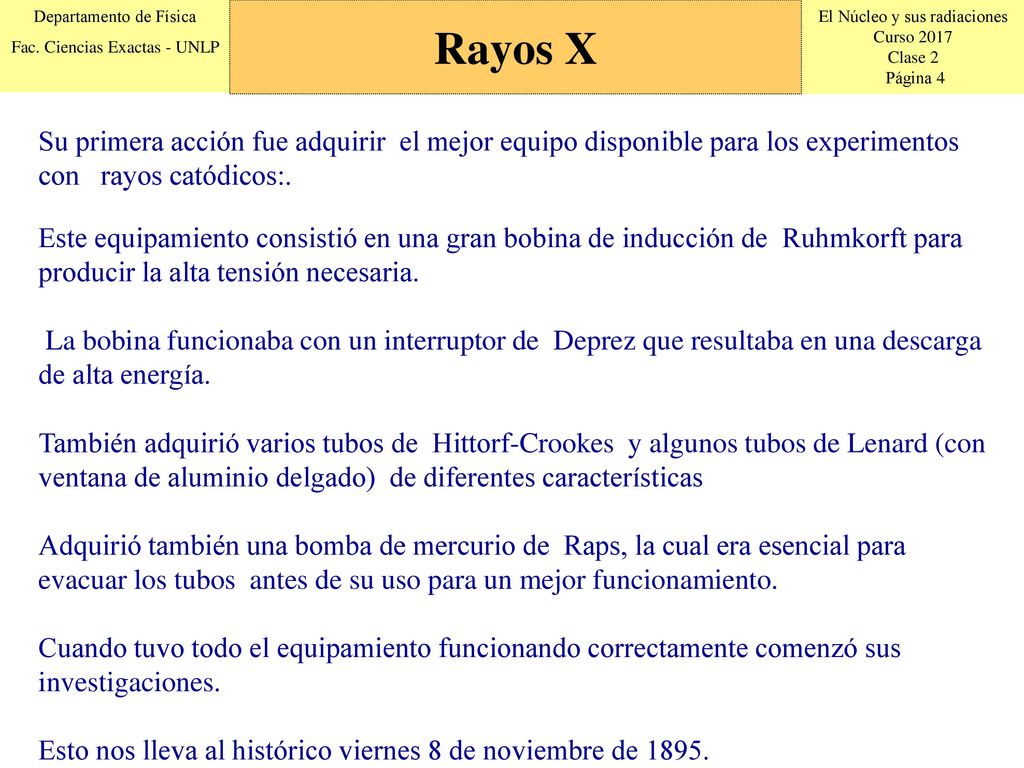

4 Rayos X Su primera acción fue adquirir el mejor equipo disponible para los experimentos con rayos catódicos:. Este equipamiento consistió en una gran bobina de inducción de Ruhmkorft para producir la alta tensión necesaria. La bobina funcionaba con un interruptor de Deprez que resultaba en una descarga de alta energía. También adquirió varios tubos de Hittorf-Crookes y algunos tubos de Lenard (con ventana de aluminio delgado) de diferentes características Adquirió también una bomba de mercurio de Raps, la cual era esencial para evacuar los tubos antes de su uso para un mejor funcionamiento. Cuando tuvo todo el equipamiento funcionando correctamente comenzó sus investigaciones. Esto nos lleva al histórico viernes 8 de noviembre de 1895.

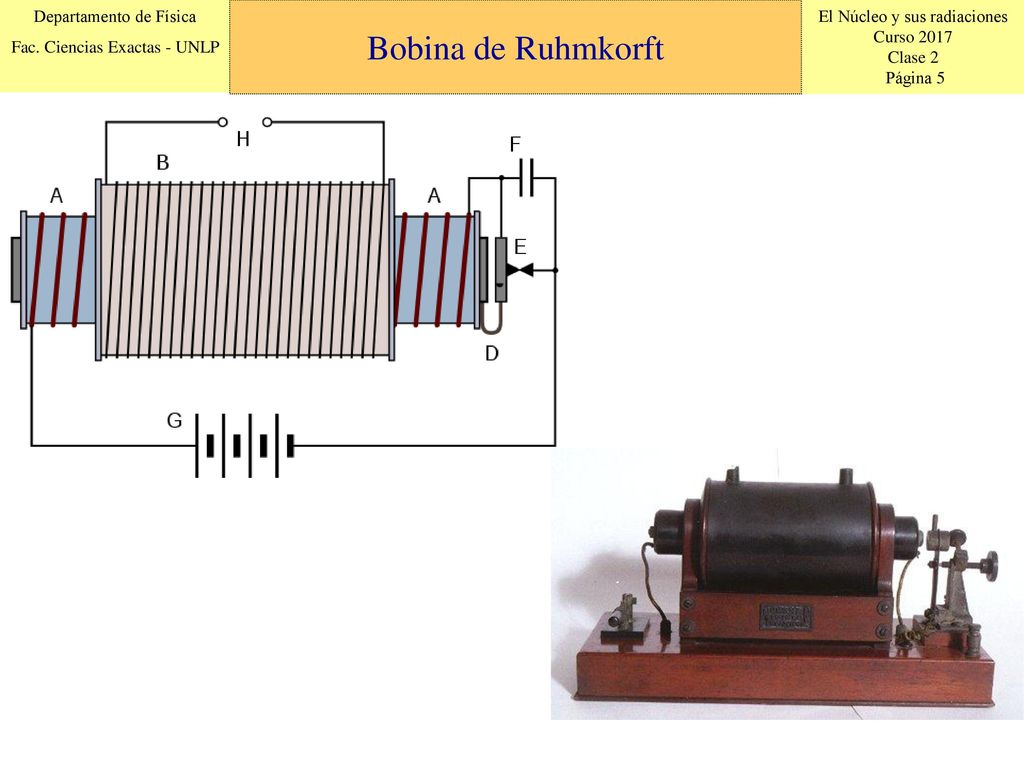

5 Bobina de Ruhmkorft

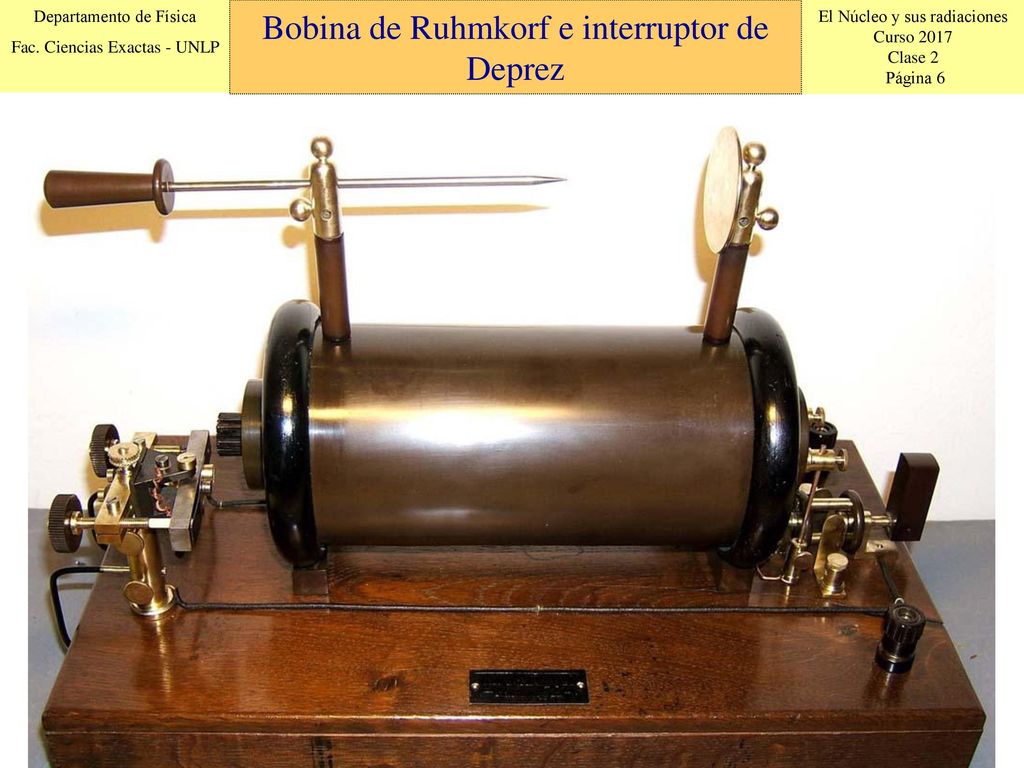

6 Bobina de Ruhmkorf e interruptor de Deprez

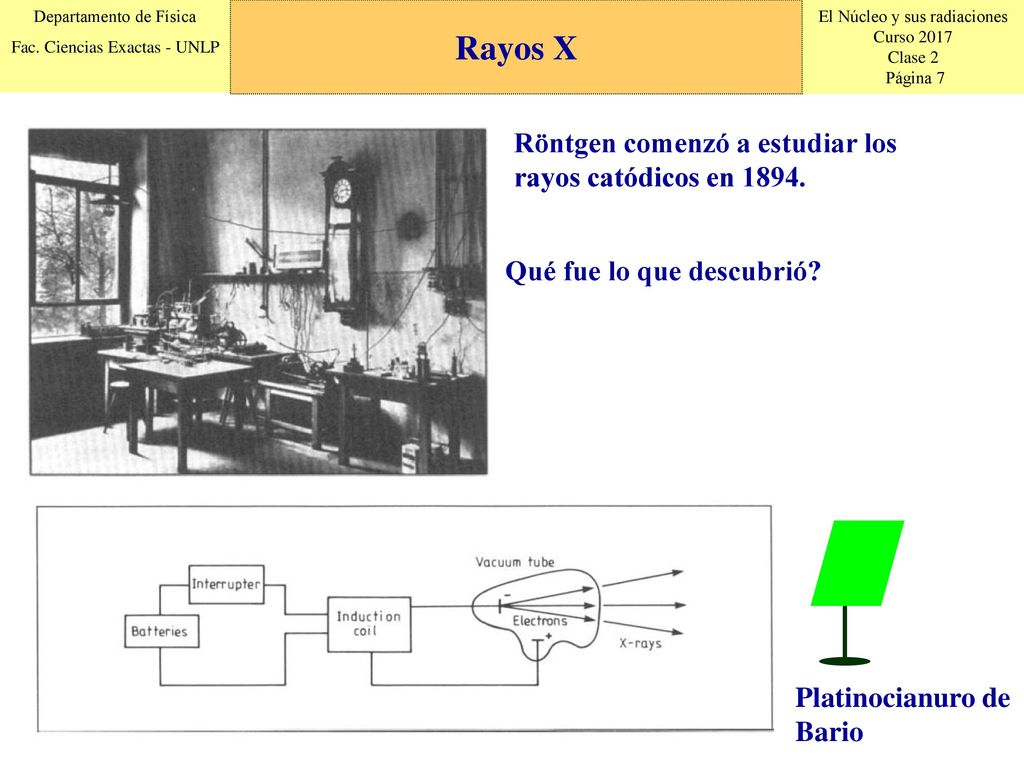

7 Rayos X Röntgen comenzó a estudiar los rayos catódicos en 1894.
Qué fue lo que descubrió? Platinocianuro de Bario

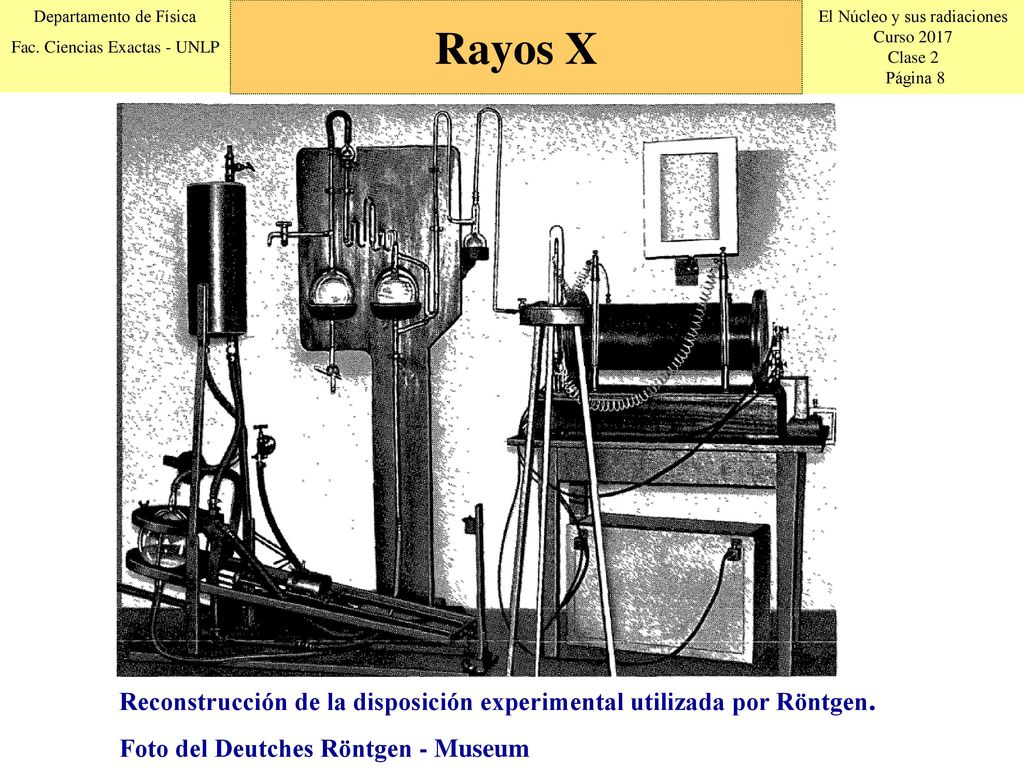

8 Rayos X Reconstrucción de la disposición experimental utilizada por Röntgen. Foto del Deutches Röntgen - Museum

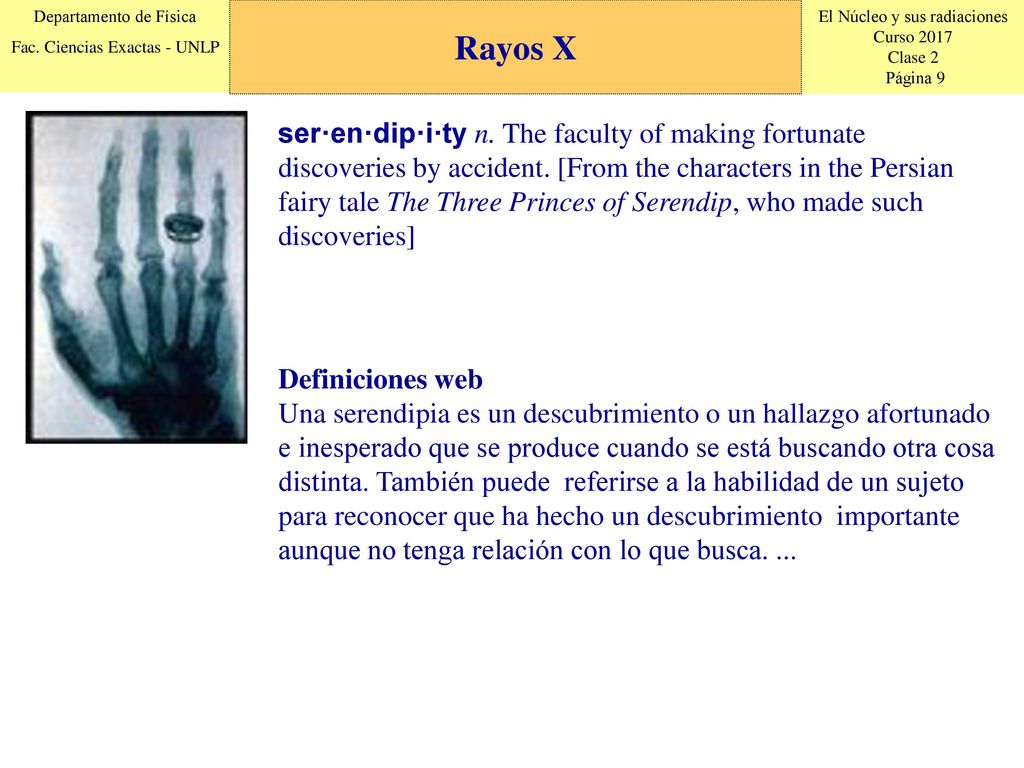

9 Rayos X ser·en·dip·i·ty n. The faculty of making fortunate discoveries by accident. [From the characters in the Persian fairy tale The Three Princes of Serendip, who made such discoveries] Definiciones web Una serendipia es un descubrimiento o un hallazgo afortunado e inesperado que se produce cuando se está buscando otra cosa distinta. También puede referirse a la habilidad de un sujeto para reconocer que ha hecho un descubrimiento importante aunque no tenga relación con lo que busca. ...

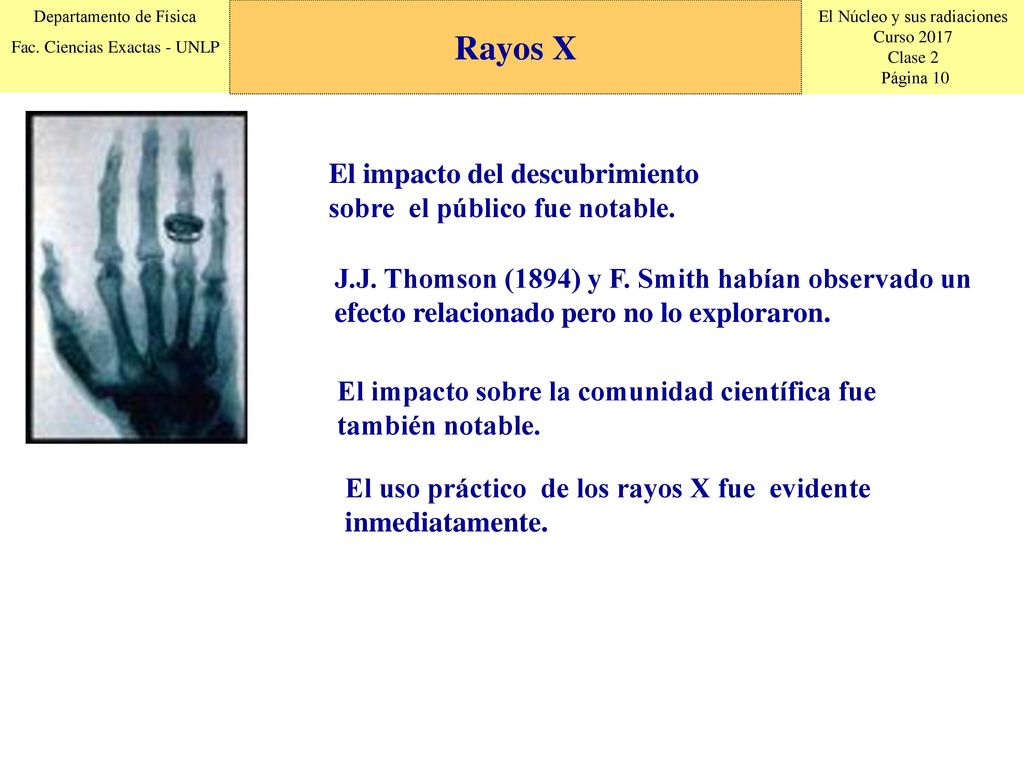

10 Rayos X El impacto del descubrimiento sobre el público fue notable.
J.J. Thomson (1894) y F. Smith habían observado un efecto relacionado pero no lo exploraron. El impacto sobre la comunidad científica fue también notable. El uso práctico de los rayos X fue evidente inmediatamente.

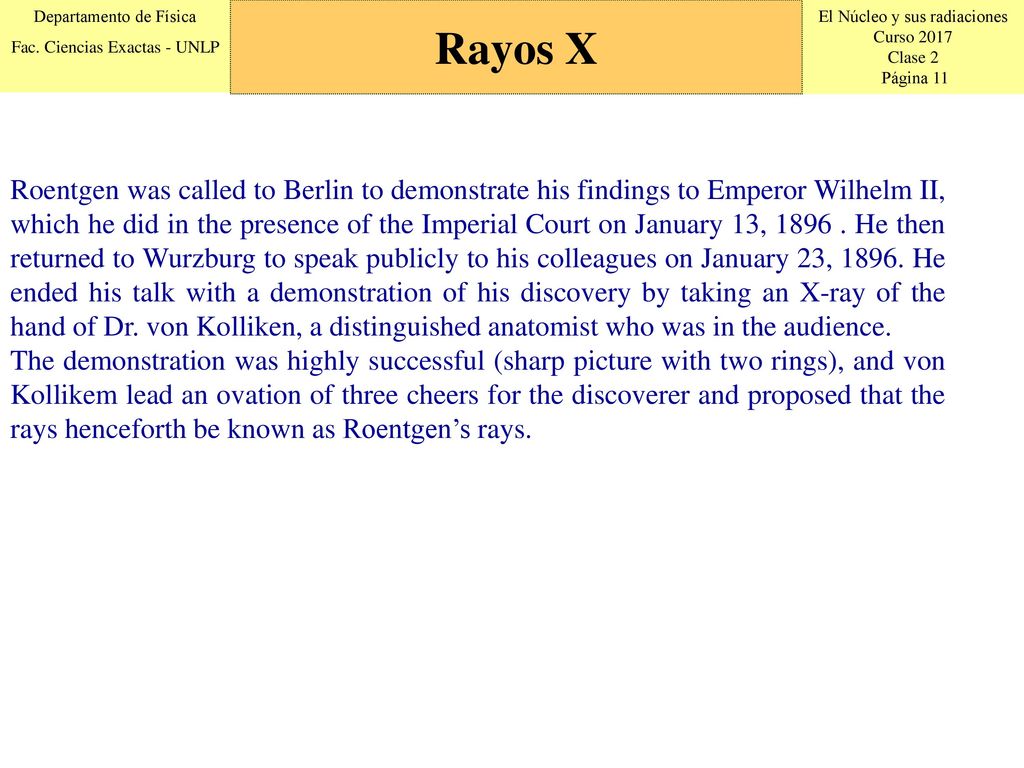

11 Rayos X Roentgen was called to Berlin to demonstrate his findings to Emperor Wilhelm II, which he did in the presence of the Imperial Court on January 13, He then returned to Wurzburg to speak publicly to his colleagues on January 23, He ended his talk with a demonstration of his discovery by taking an X-ray of the hand of Dr. von Kolliken, a distinguished anatomist who was in the audience. The demonstration was highly successful (sharp picture with two rings), and von Kollikem lead an ovation of three cheers for the discoverer and proposed that the rays henceforth be known as Roentgen’s rays.

12 Rayos X

13 Rayos X

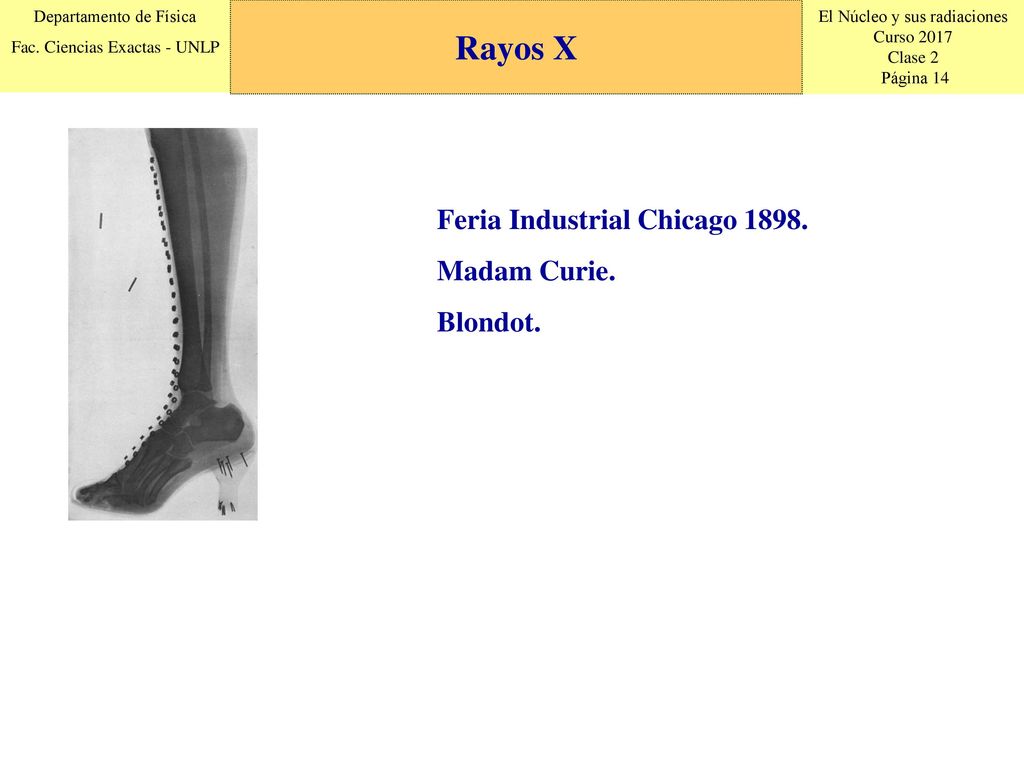

14 Rayos X Feria Industrial Chicago 1898. Madam Curie. Blondot.

15 Rayos X

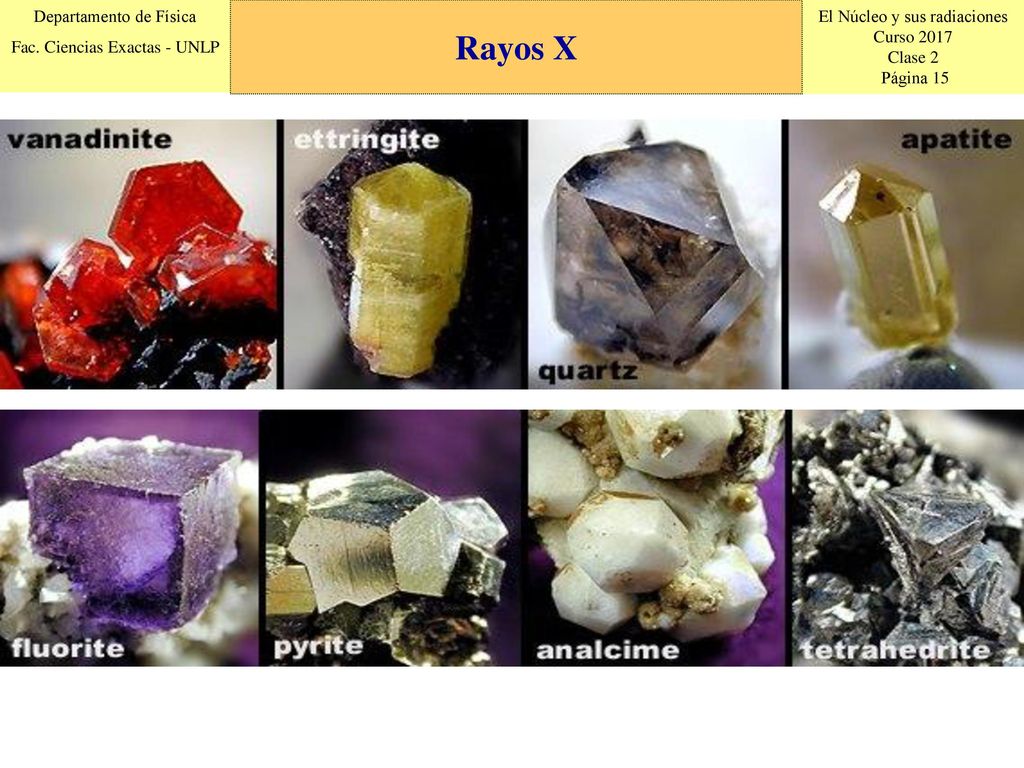

16 Rayos X La forma regulares de los cristales sugería que los átomos estaban dispuestos en forma ordenada en ellos.

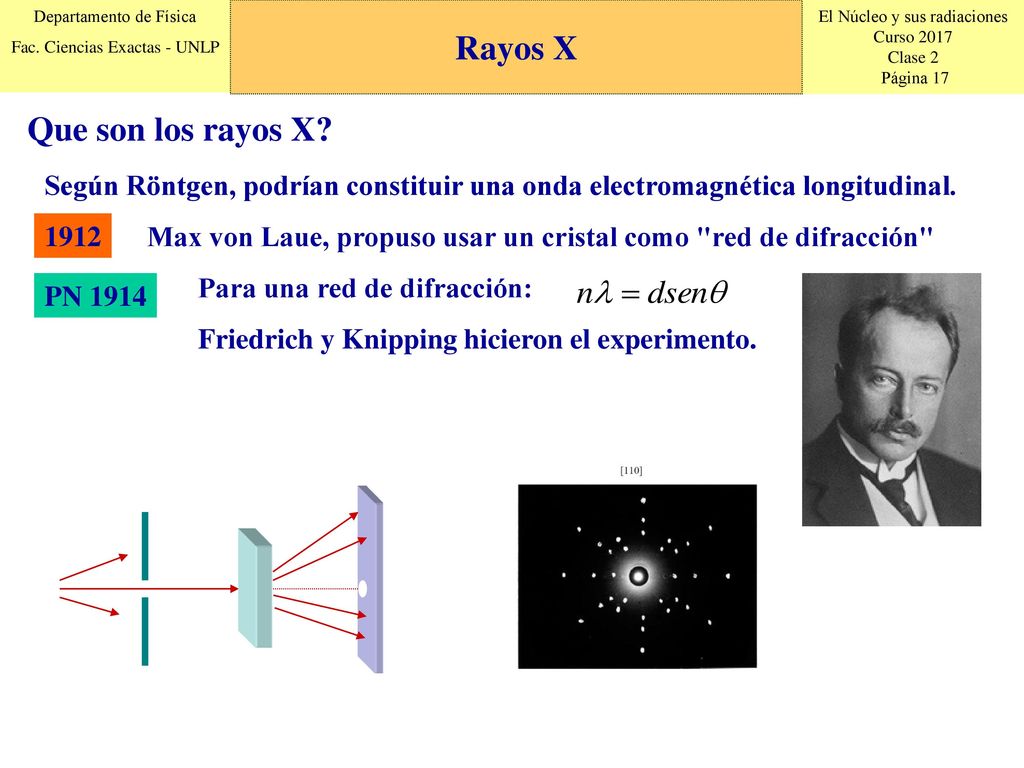

17 Rayos X Que son los rayos X?
Según Röntgen, podrían constituir una onda electromagnética longitudinal. 1912 Max von Laue, propuso usar un cristal como "red de difracción" Para una red de difracción: PN 1914 Friedrich y Knipping hicieron el experimento.

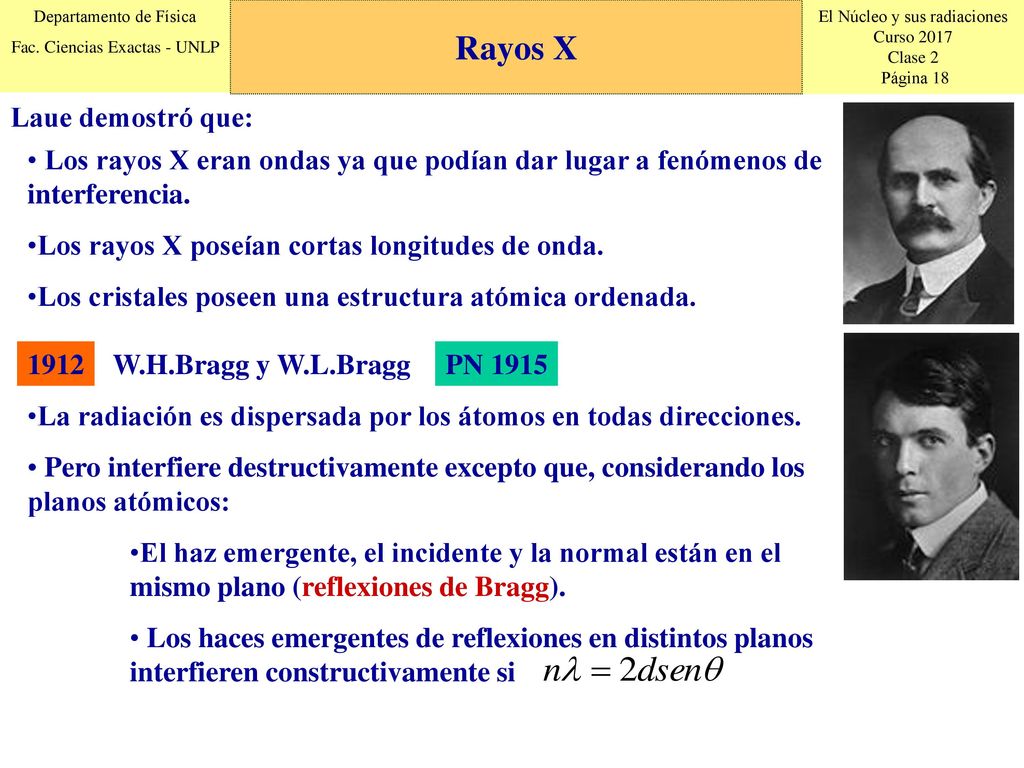

18 Rayos X Laue demostró que:
Los rayos X eran ondas ya que podían dar lugar a fenómenos de interferencia. Los rayos X poseían cortas longitudes de onda. Los cristales poseen una estructura atómica ordenada. 1912 W.H.Bragg y W.L.Bragg PN 1915 La radiación es dispersada por los átomos en todas direcciones. Pero interfiere destructivamente excepto que, considerando los planos atómicos: El haz emergente, el incidente y la normal están en el mismo plano (reflexiones de Bragg). Los haces emergentes de reflexiones en distintos planos interfieren constructivamente si

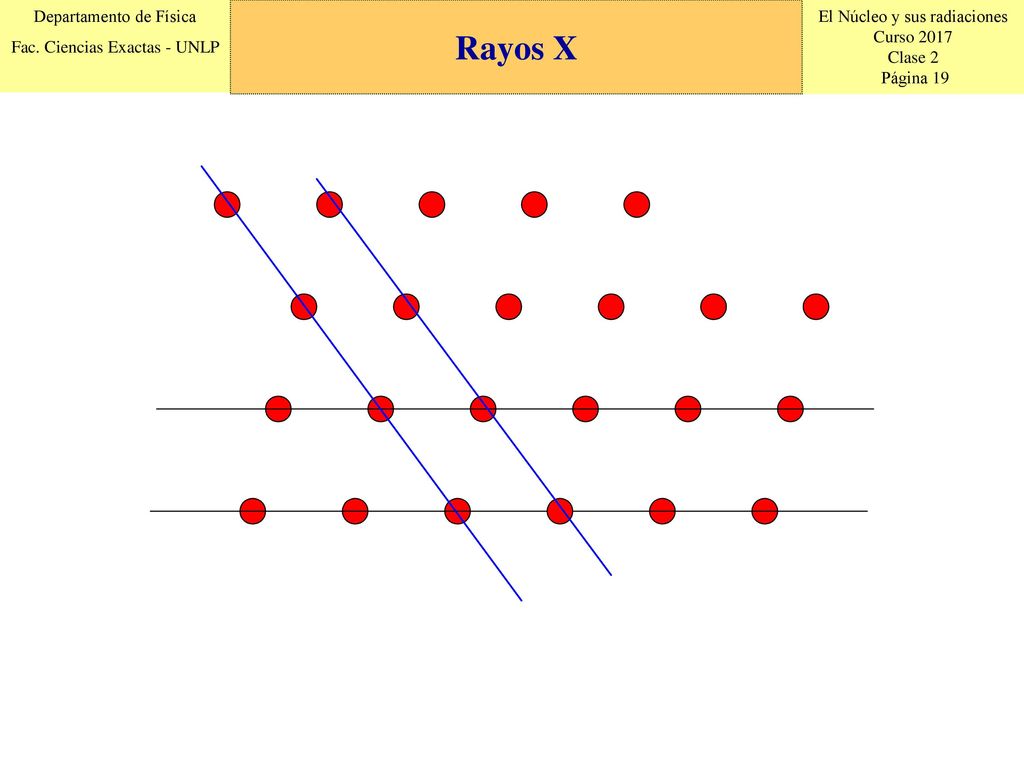

19 Rayos X

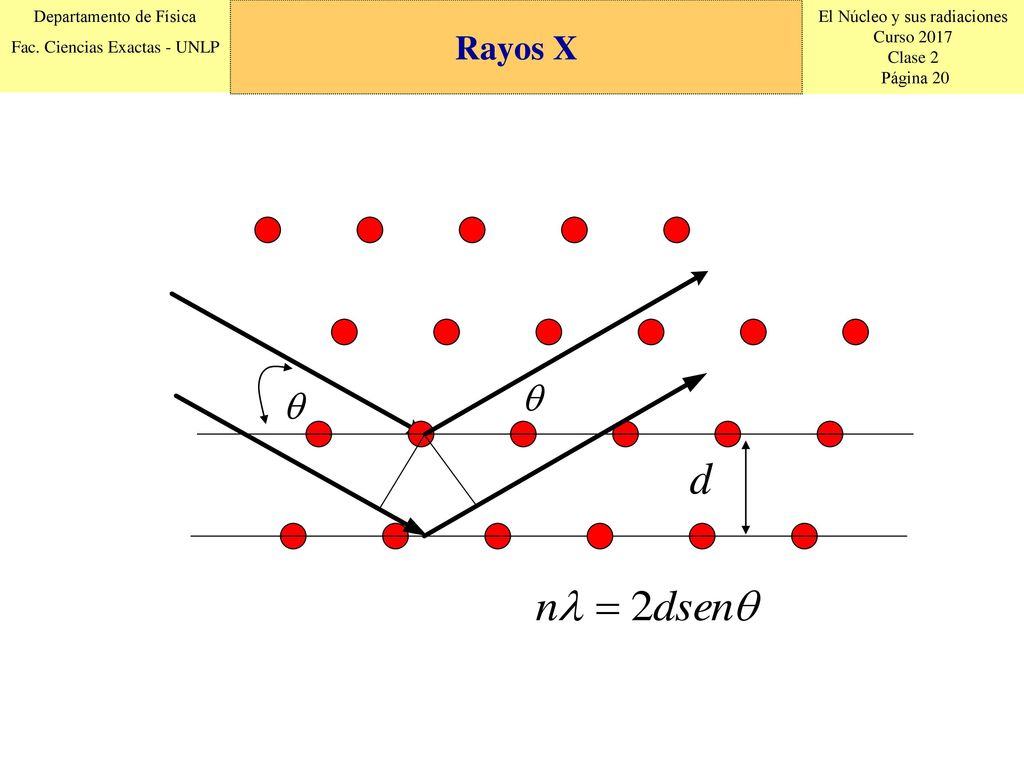

20 Rayos X

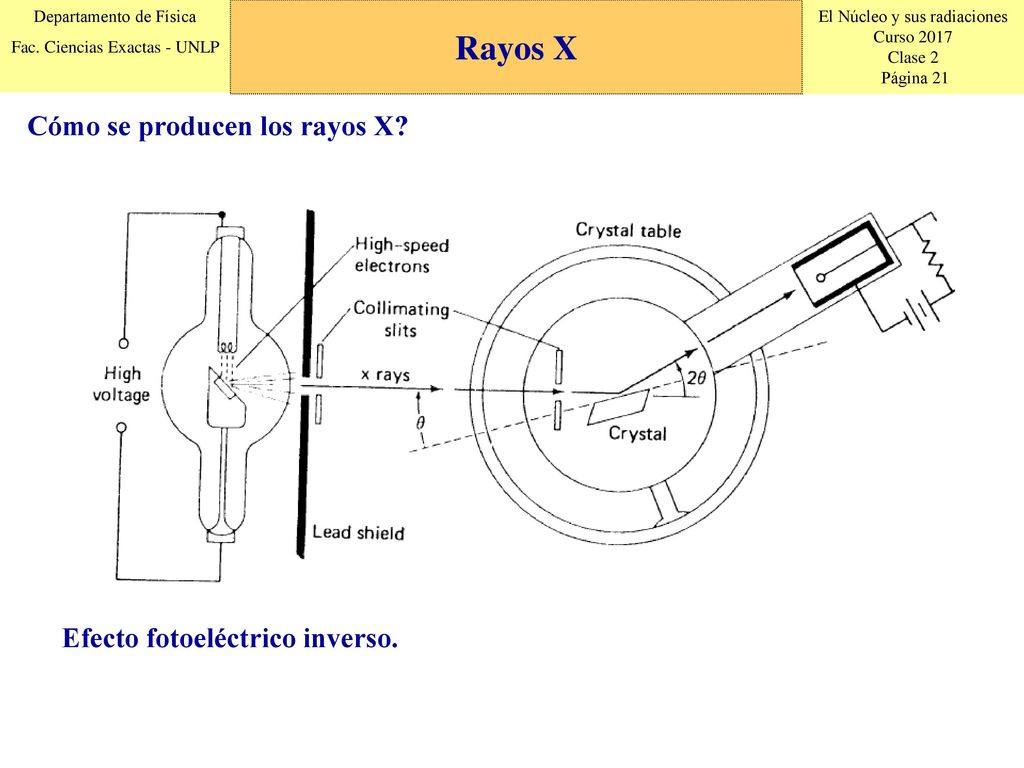

21 Rayos X Cómo se producen los rayos X? Efecto fotoeléctrico inverso.

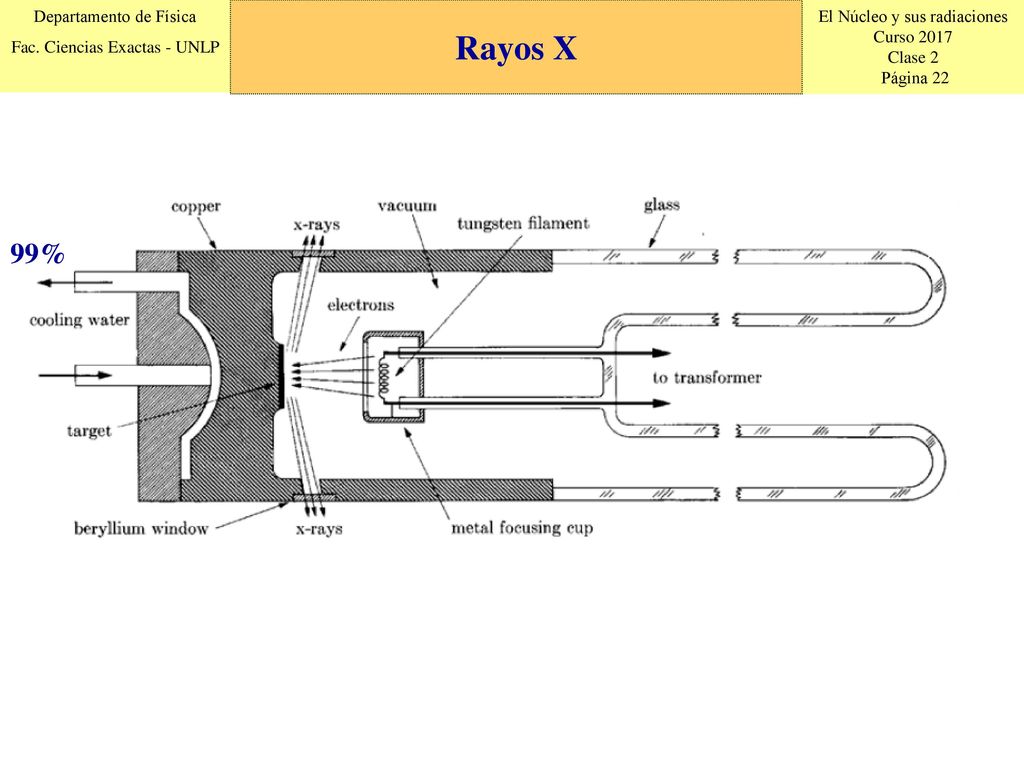

22 Rayos X 99%

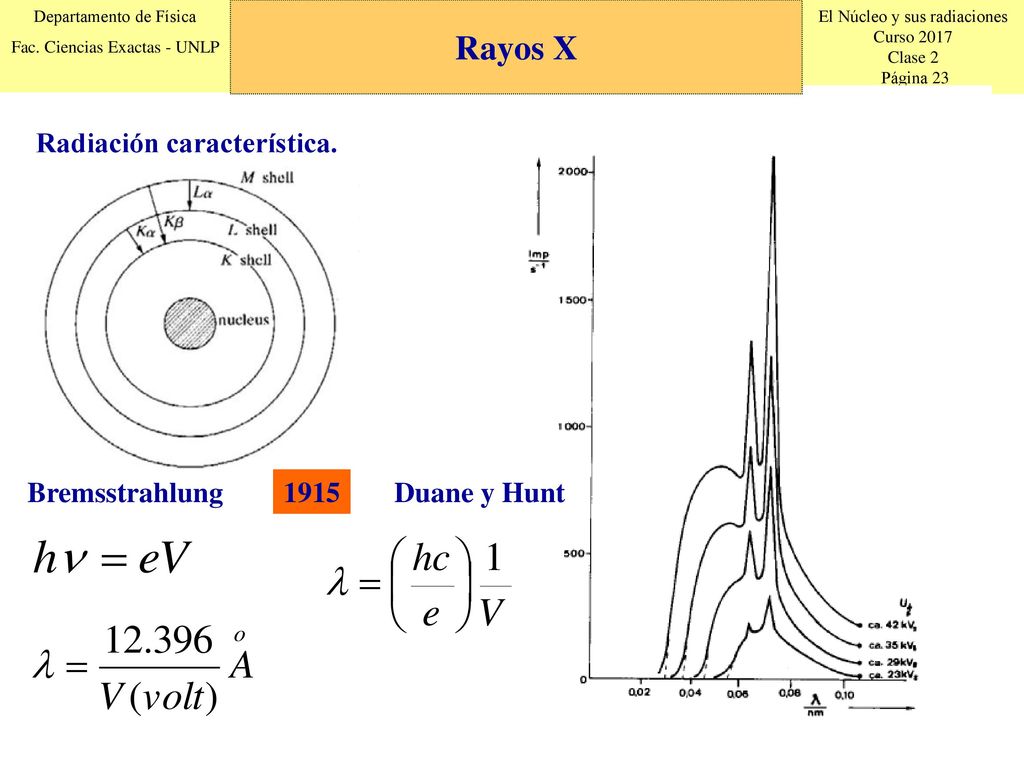

23 Rayos X Radiación característica. Bremsstrahlung 1915 Duane y Hunt

24 Rayos X

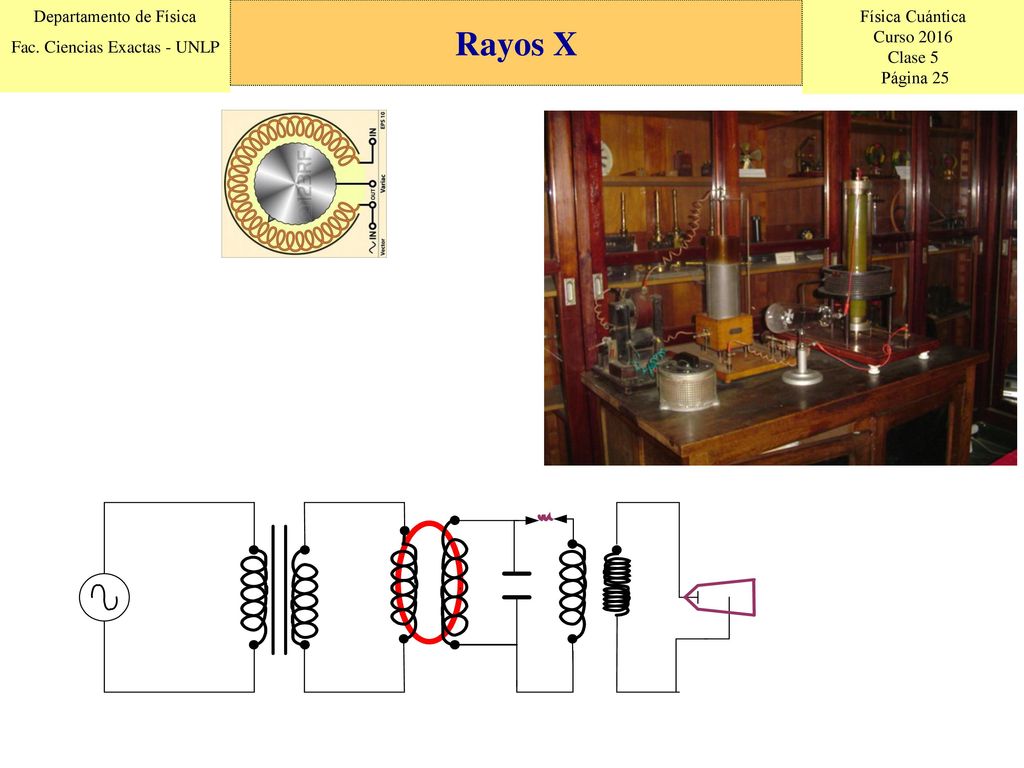

25 Rayos X

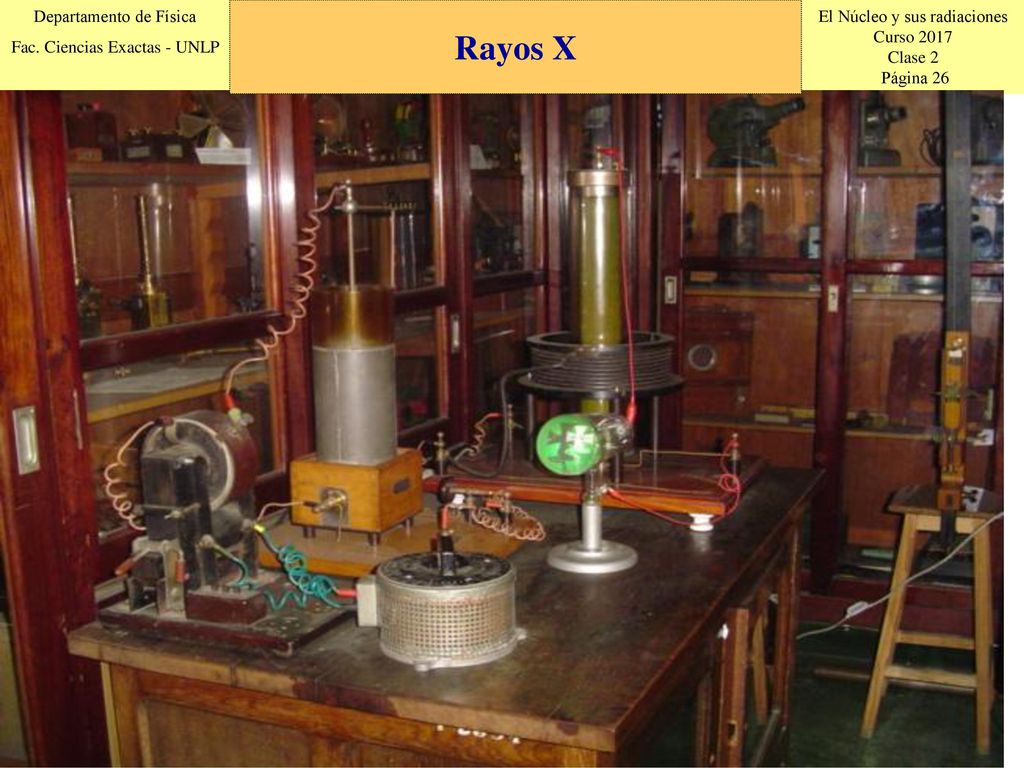

26 Rayos X

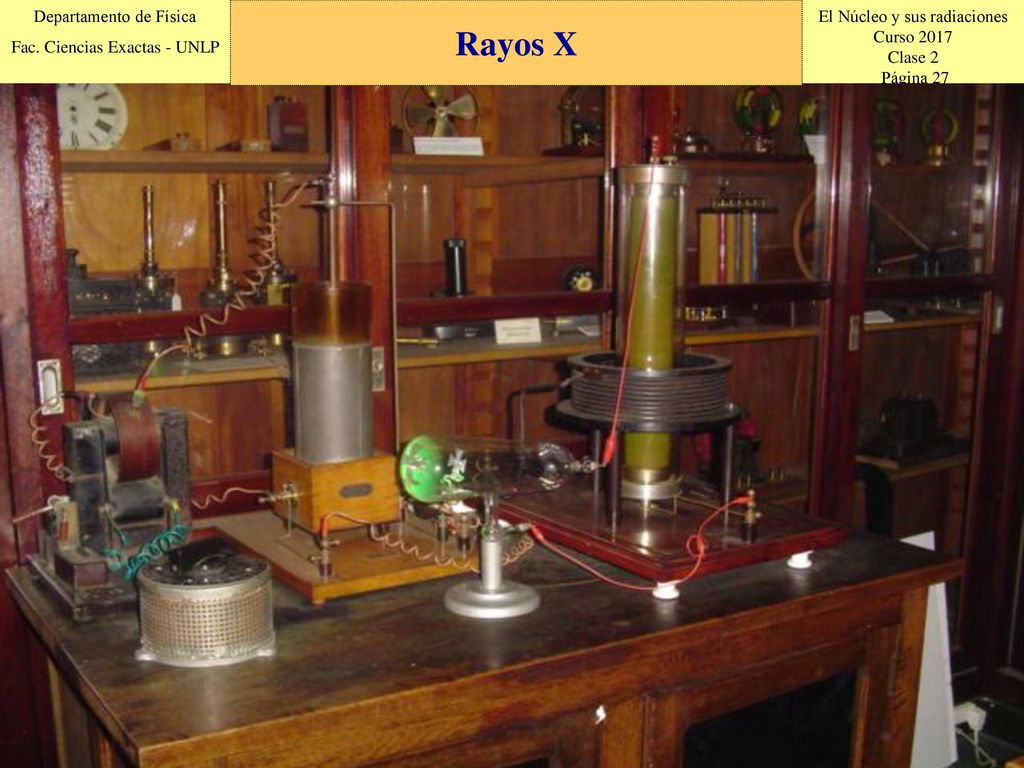

27 Rayos X

28 Rayos X
