Dónde están? Los dispositivos Celulares, tablets, laptops, desktops, servidores ETC!!!

Presentación del tema: "Dónde están? Los dispositivos Celulares, tablets, laptops, desktops, servidores ETC!!!"— Transcripción de la presentación:

1

2

3 Dónde están? Los dispositivos Celulares, tablets, laptops, desktops, servidores ETC!!!

4 ¿Qué pasa cuando nos comunicamos
por Internet?

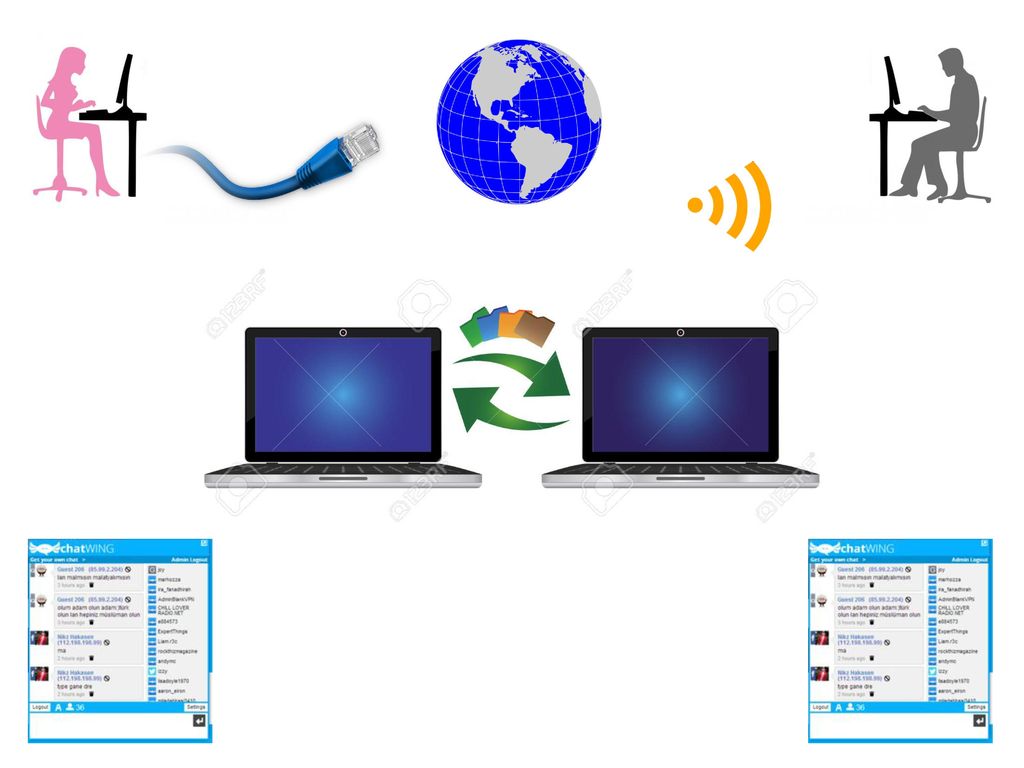

5

6 Tienen que ejecutarse en un dispositivo

7 En algún lugar ……. geográfico
Necesitamos direcciones para llegar a estos dispositivos

8 Y esas direcciones tienen que tener una correspondencia GEOGRÁFICA
Porque la información se tiene que encaminar desde el origen hasta el destino

9

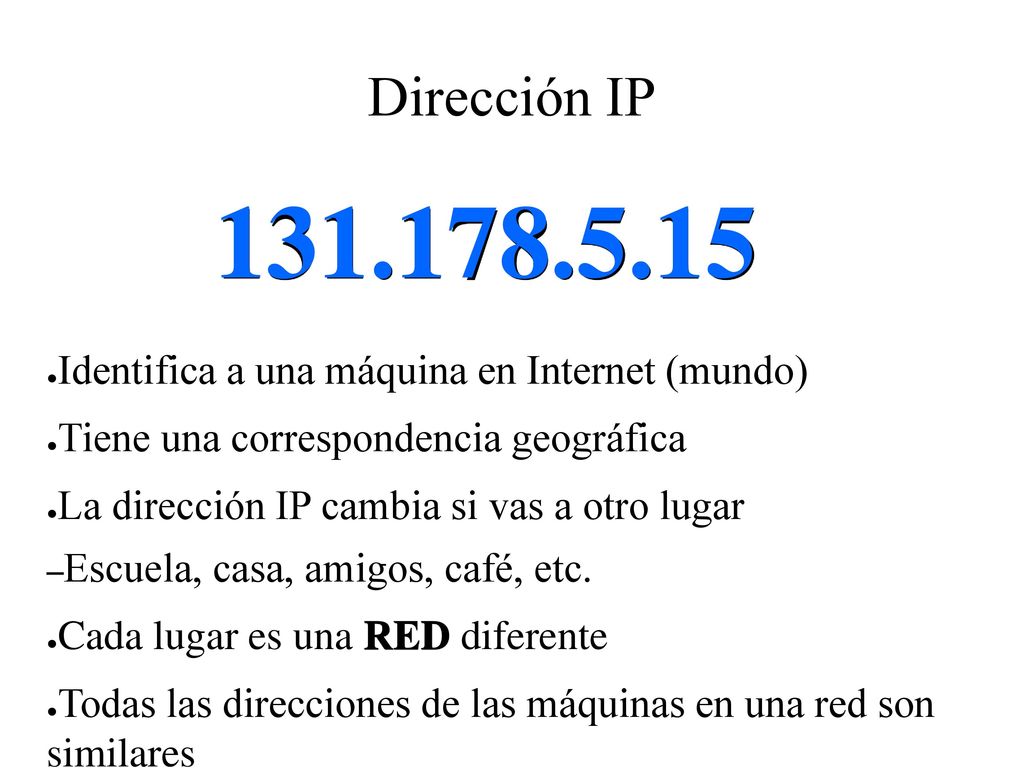

10 131.178.5.15 Dirección IP Identifica a una máquina en Internet (mundo)
Tiene una correspondencia geográfica La dirección IP cambia si vas a otro lugar Escuela, casa, amigos, café, etc. Cada lugar es una RED diferente Todas las direcciones de las máquinas en una red son similares

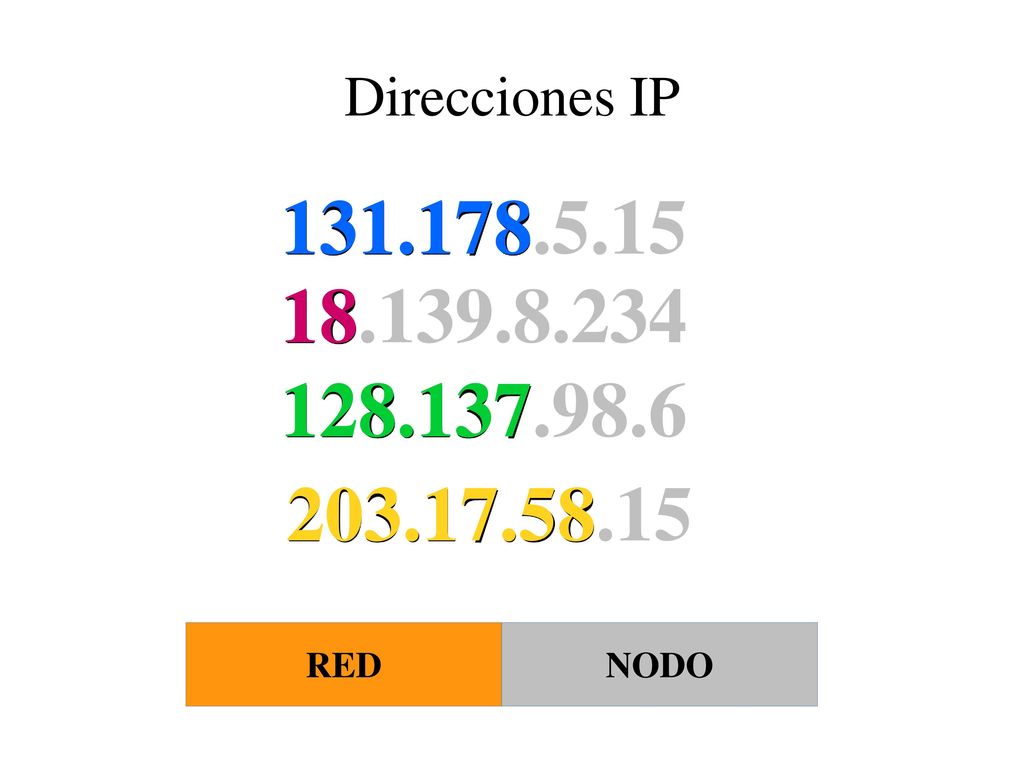

11 Direcciones IP RED NODO

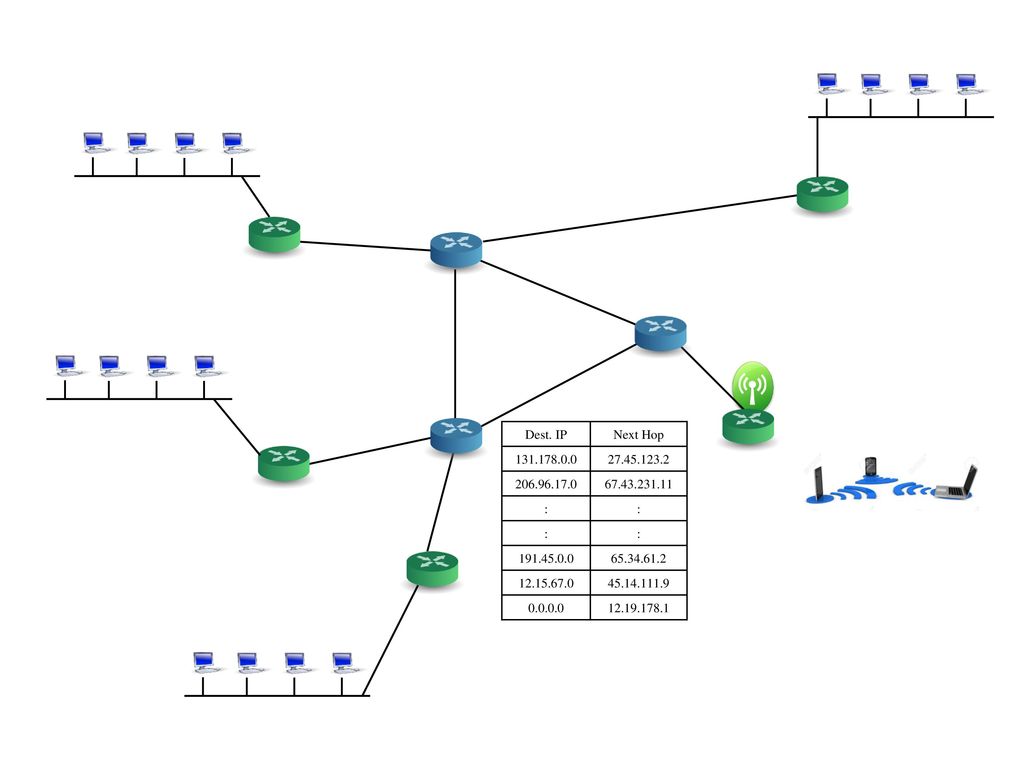

12 Dest. IP Next Hop :

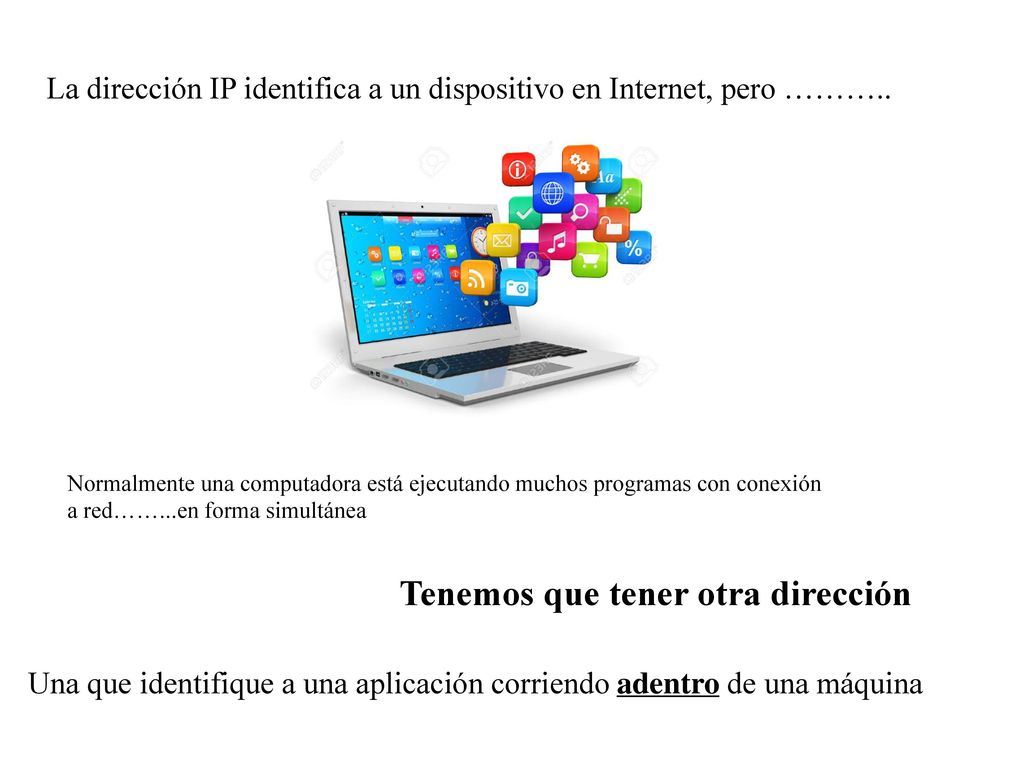

13 Tenemos que tener otra dirección
La dirección IP identifica a un dispositivo en Internet, pero ……….. Normalmente una computadora está ejecutando muchos programas con conexión a red……...en forma simultánea Tenemos que tener otra dirección Una que identifique a una aplicación corriendo adentro de una máquina

14 Número de puerto DNS 53 HTTPS 443 SMTP 25 SSH 22 HTTP 80 Skype 23399
Identifica a una aplicación corriendo en una máquina DNS 53 HTTPS 443 SMTP 25 SSH 22 HTTP 80 Skype 23399

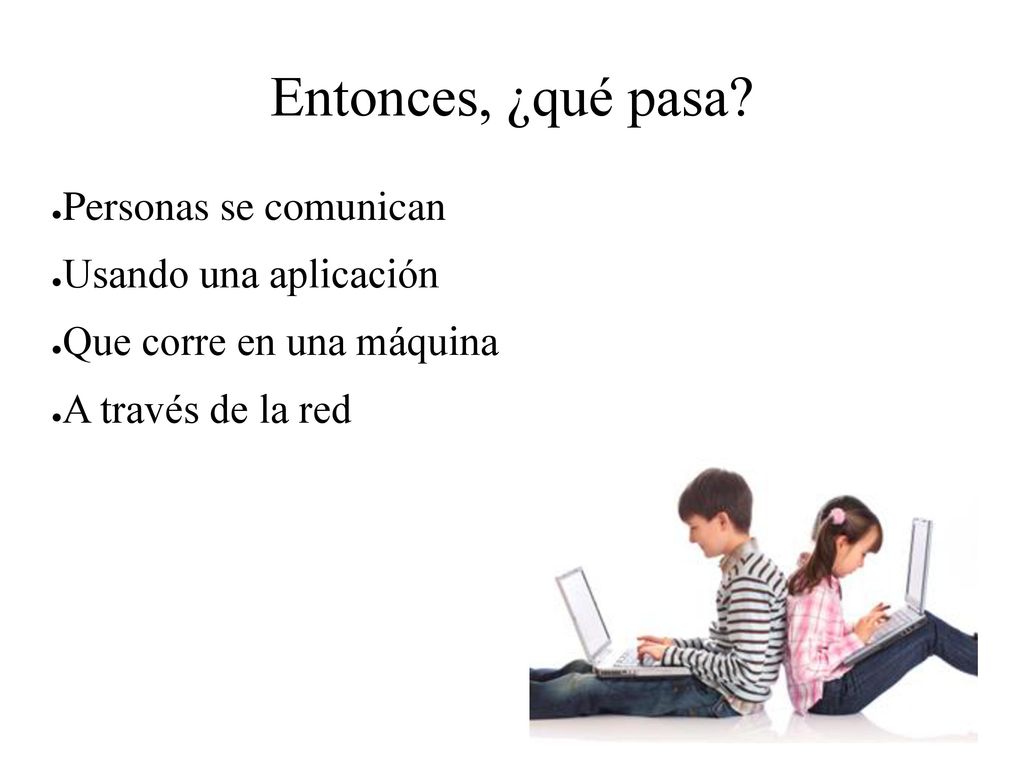

15 Entonces, ¿qué pasa? Personas se comunican Usando una aplicación
Que corre en una máquina A través de la red

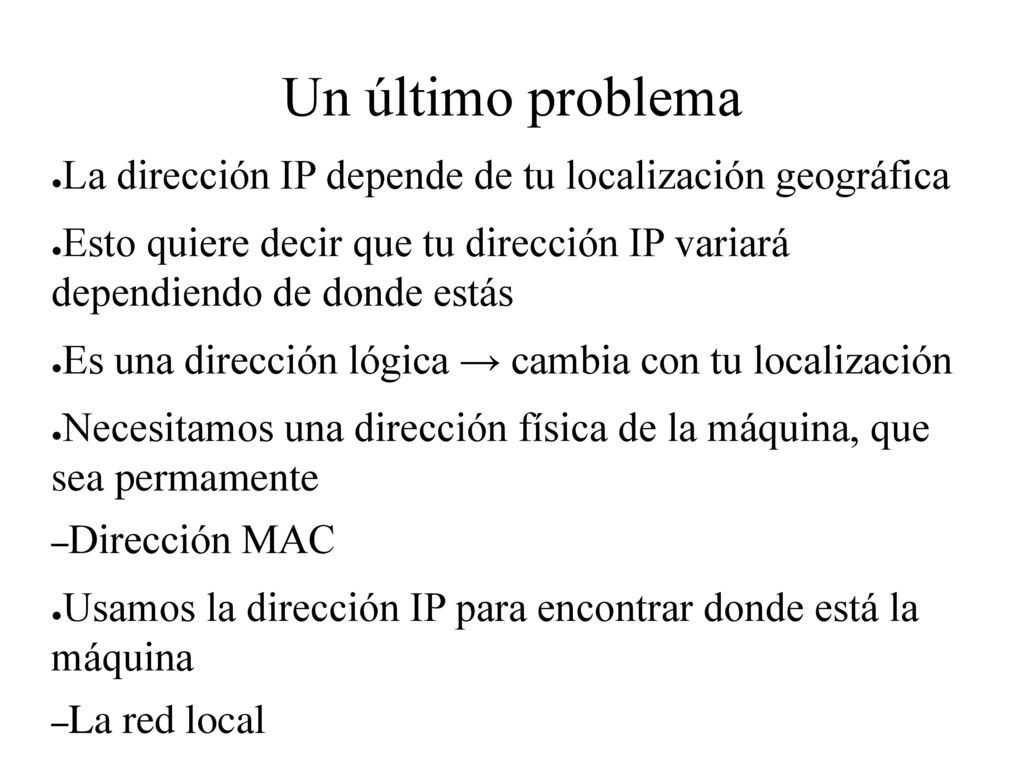

16 Un último problema La dirección IP depende de tu localización geográfica Esto quiere decir que tu dirección IP variará dependiendo de donde estás Es una dirección lógica → cambia con tu localización Necesitamos una dirección física de la máquina, que sea permamente Dirección MAC Usamos la dirección IP para encontrar donde está la máquina La red local Una vez allí usamos la dirección MAC para hacer la entrega definitiva

17 Mensaje Segmento Paquete Trama, Marco o “Frame” Hola que tal! CRC MAC
Puerto Destino Origen Hola que tal! Segmento IP Destino Puerto Origen Hola que tal! Paquete Trama, Marco o “Frame” MAC Destino Origen CRC IP Puerto Hola que tal!

18 CRC MAC Destino MAC Origen IP Destino IP Origen Puerto Destino Puerto
Hola que tal!
