1925: Premio Nobel a W. Einthoven,

Presentación del tema: "1925: Premio Nobel a W. Einthoven,"— Transcripción de la presentación:

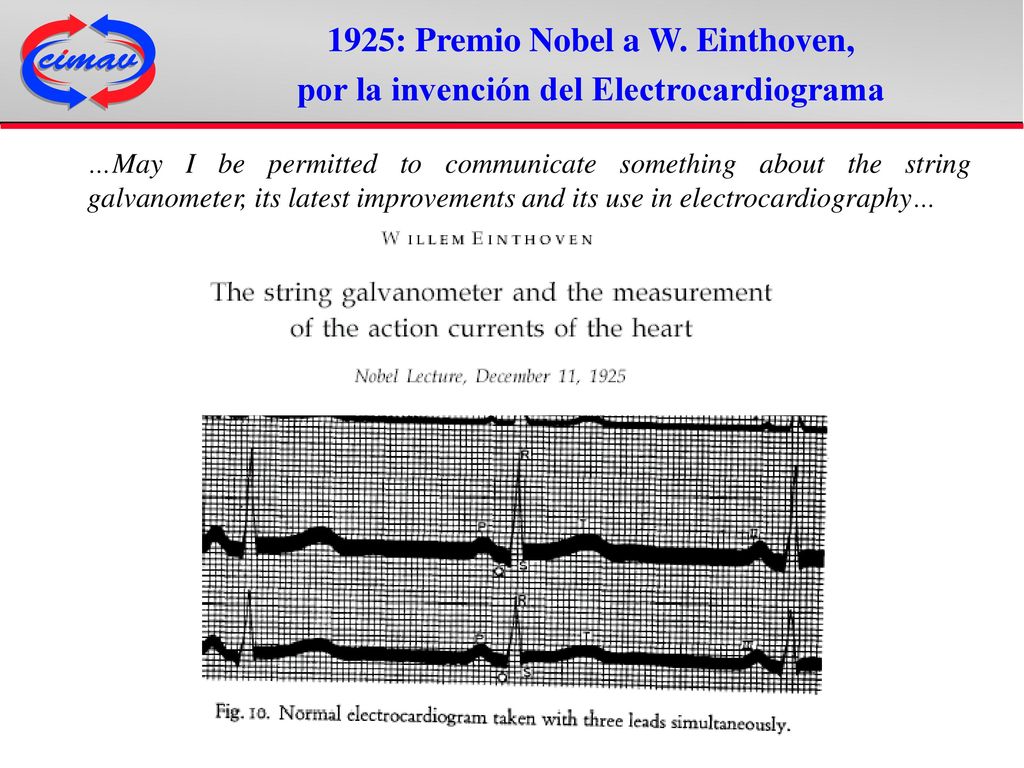

1 1925: Premio Nobel a W. Einthoven,
por la invención del Electrocardiograma …May I be permitted to communicate something about the string galvanometer, its latest improvements and its use in electrocardiography…

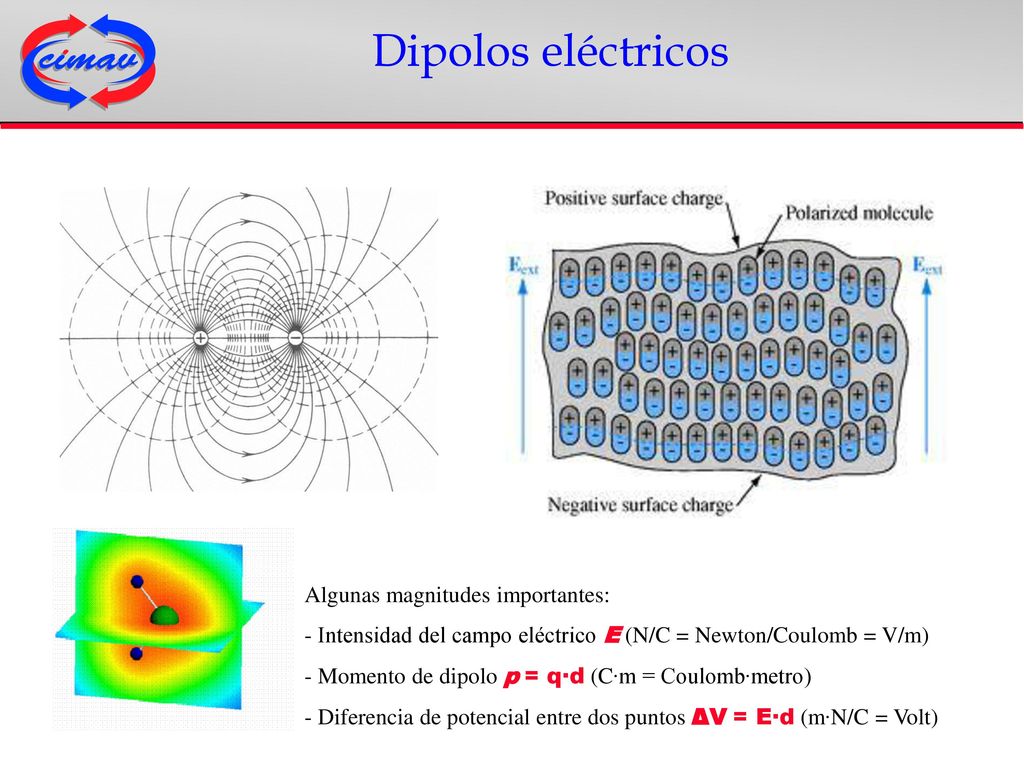

2 Dipolos eléctricos Algunas magnitudes importantes:
Intensidad del campo eléctrico E (N/C = Newton/Coulomb = V/m) Momento de dipolo p = q∙d (C∙m = Coulomb∙metro) Diferencia de potencial entre dos puntos ΔV = E∙d (m∙N/C = Volt)

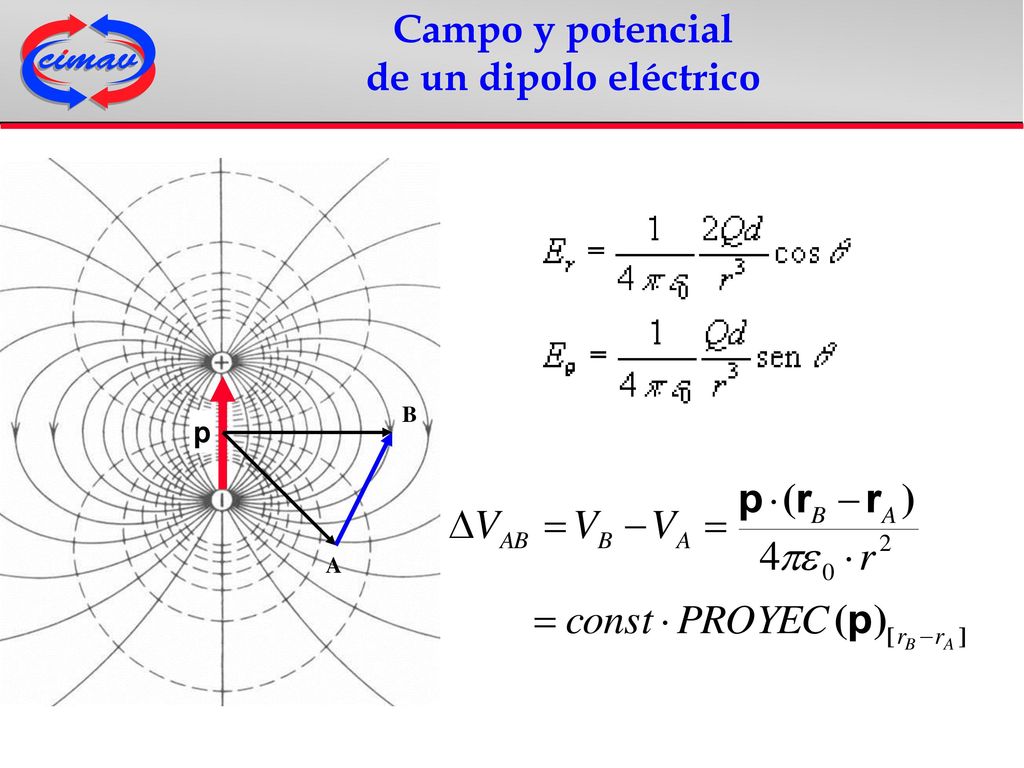

3 Campo y potencial de un dipolo eléctrico
B A p

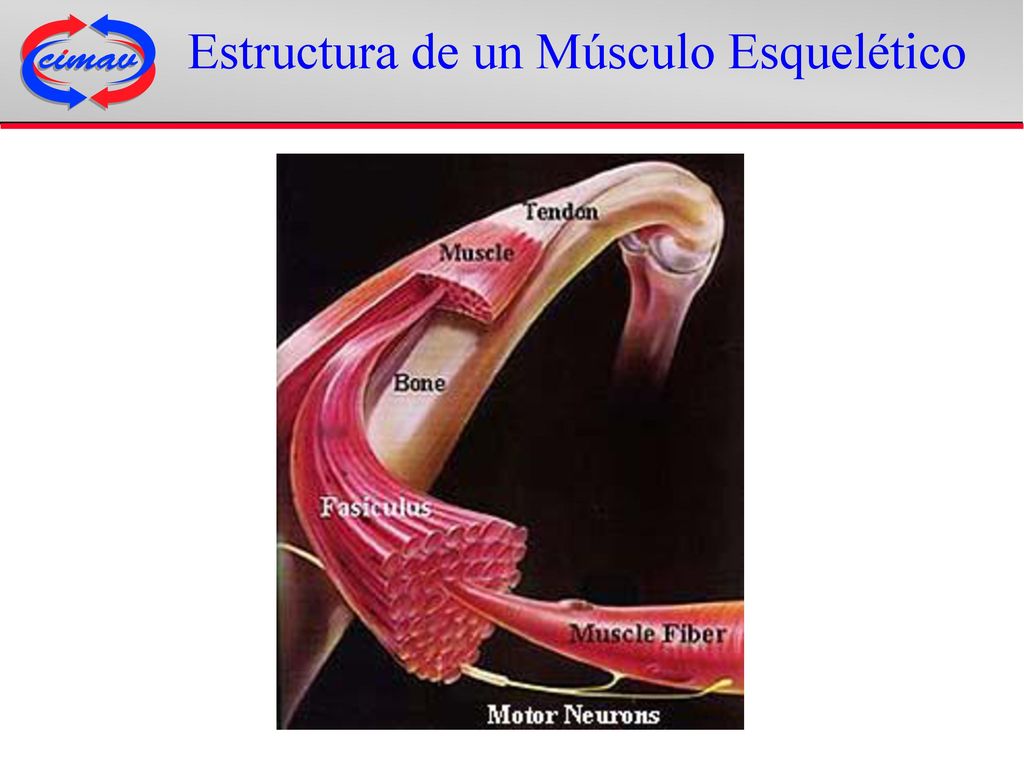

4 Estructura de un Músculo Esquelético

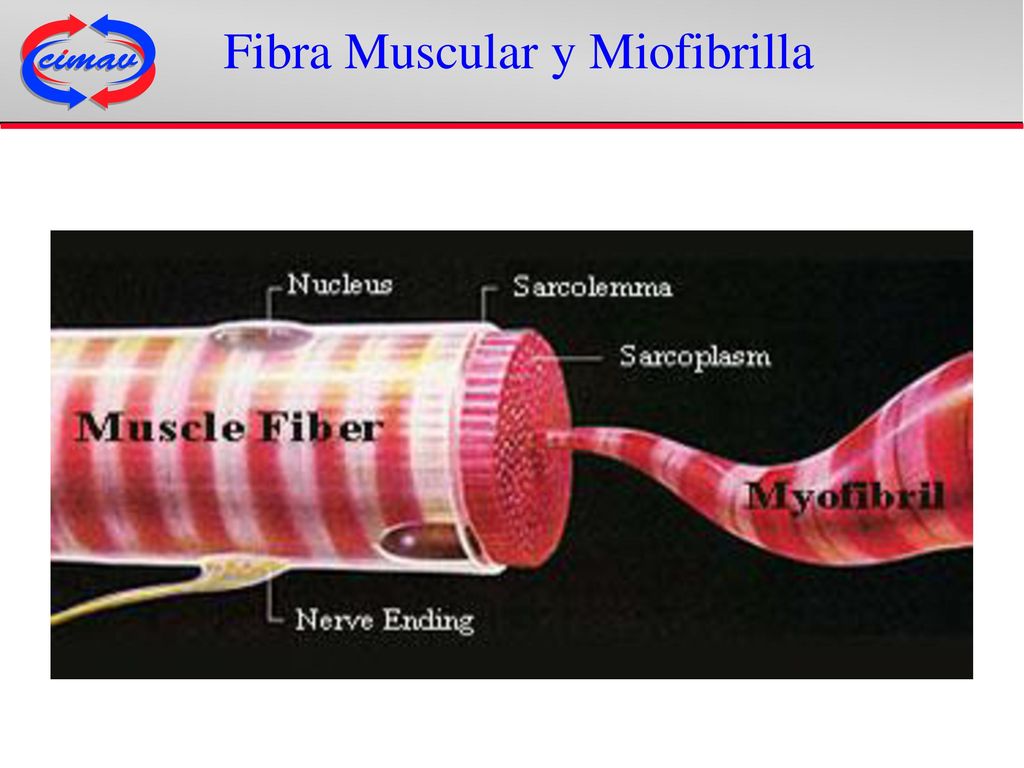

5 Fibra Muscular y Miofibrilla

6 Miofibrilla Observada al Microscopio Electrónico

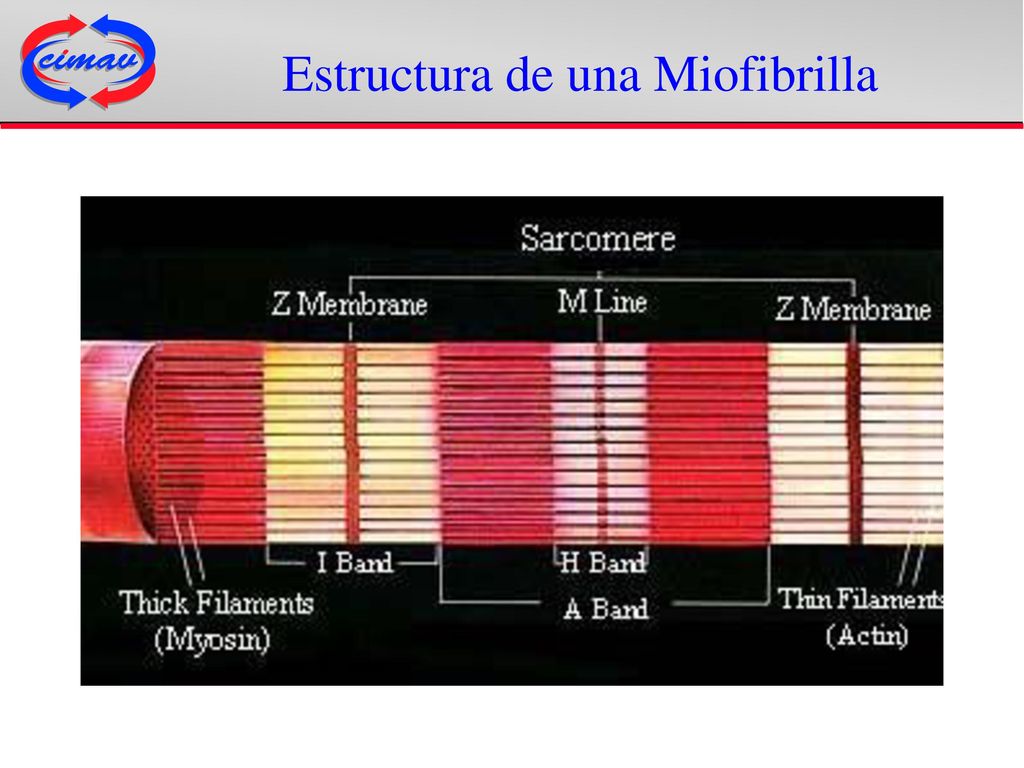

7 Estructura de una Miofibrilla

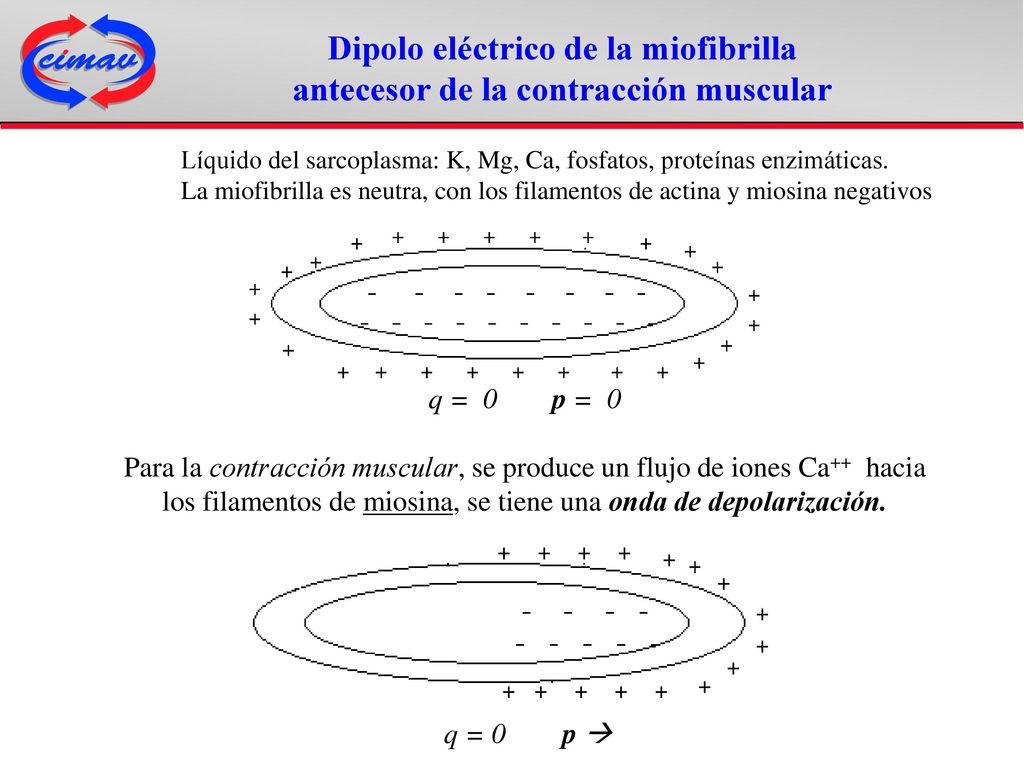

8 Dipolo eléctrico de la miofibrilla
antecesor de la contracción muscular Líquido del sarcoplasma: K, Mg, Ca, fosfatos, proteínas enzimáticas. La miofibrilla es neutra, con los filamentos de actina y miosina negativos q = p = 0 Para la contracción muscular, se produce un flujo de iones Ca++ hacia los filamentos de miosina, se tiene una onda de depolarización. q = p 

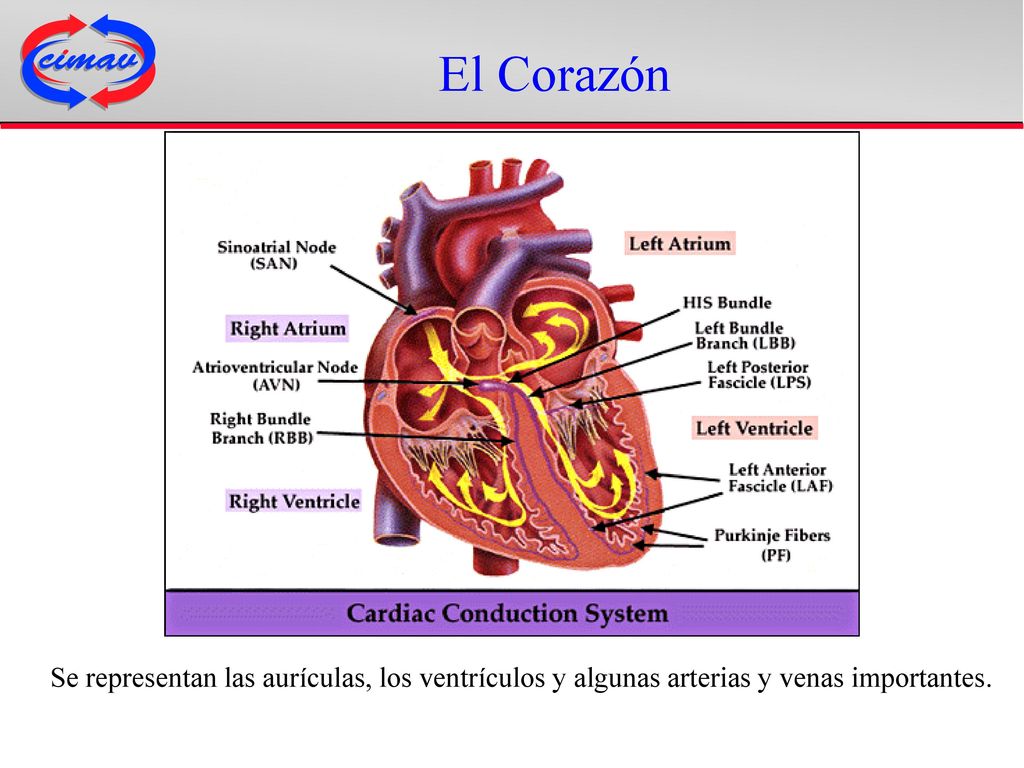

9 El Corazón Se representan las aurículas, los ventrículos y algunas arterias y venas importantes.

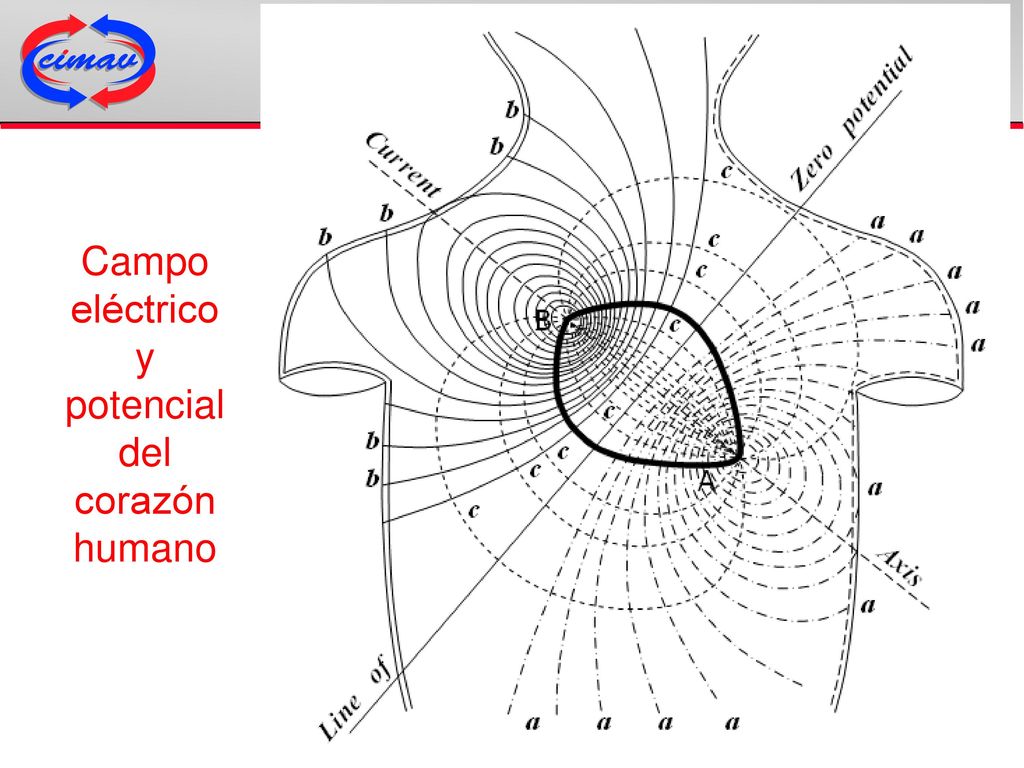

10 Campo eléctrico y potencial del corazón humano

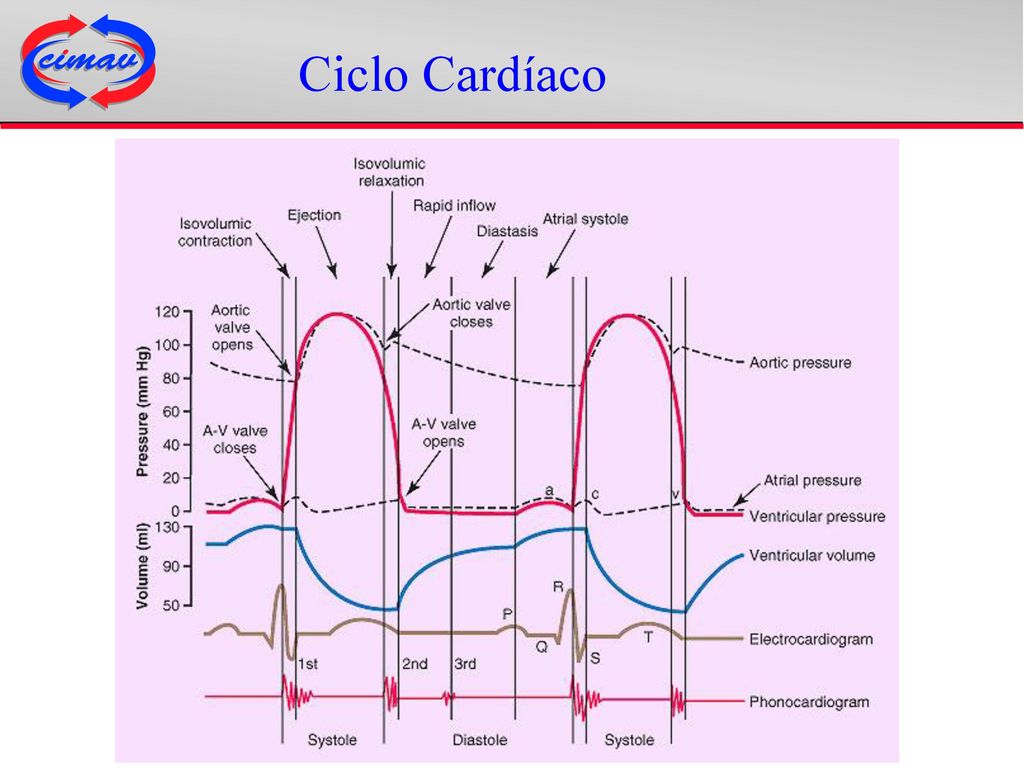

11 Ciclo Cardíaco

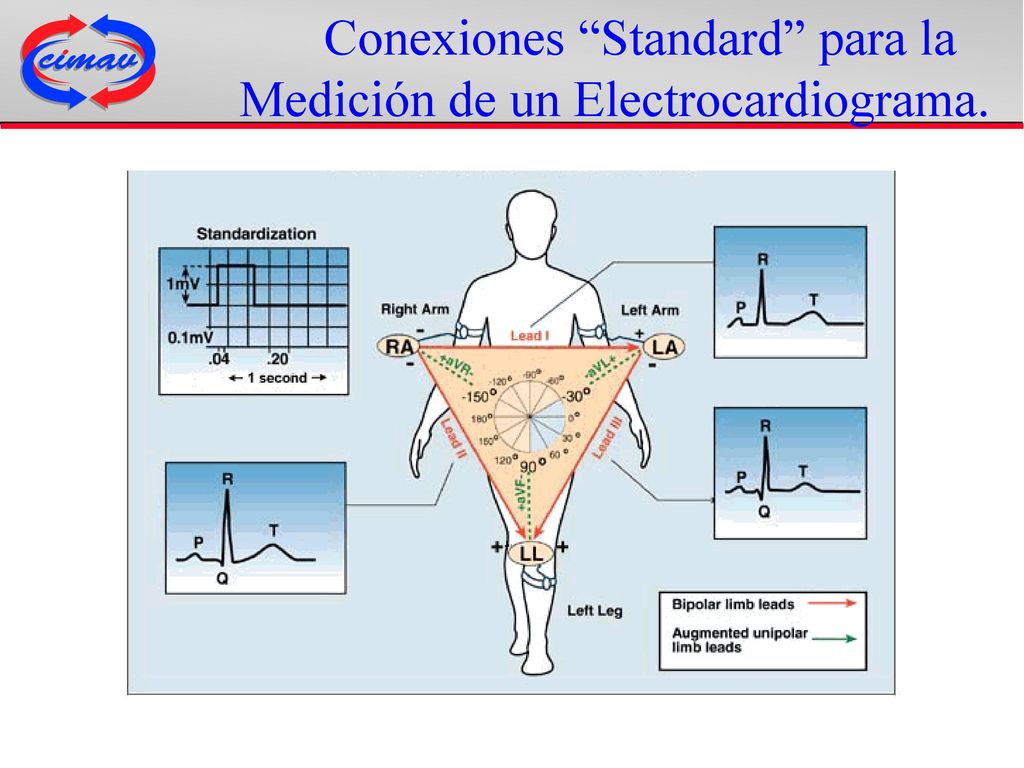

12 Conexiones “Standard” para la Medición de un Electrocardiograma.

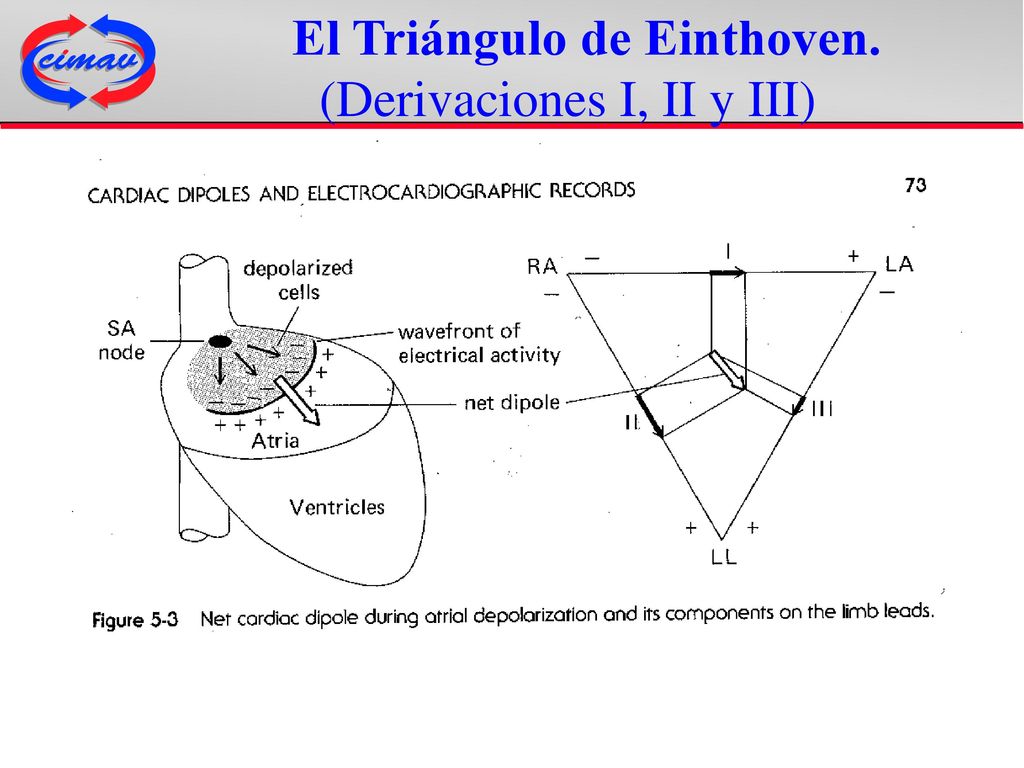

13 El Triángulo de Einthoven. (Derivaciones I, II y III)

14 Conexiones “Standard” para la Medición de un Electrocardiograma.

15 Electrocardiograma de 12 Electrodos

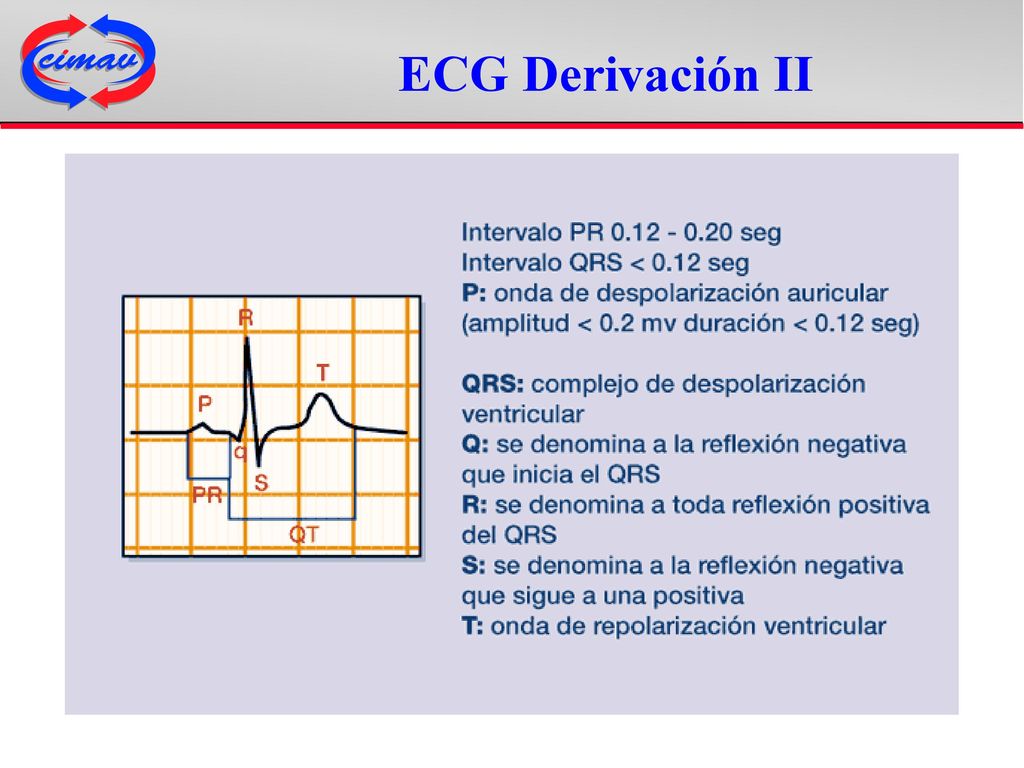

16 ECG Derivación II

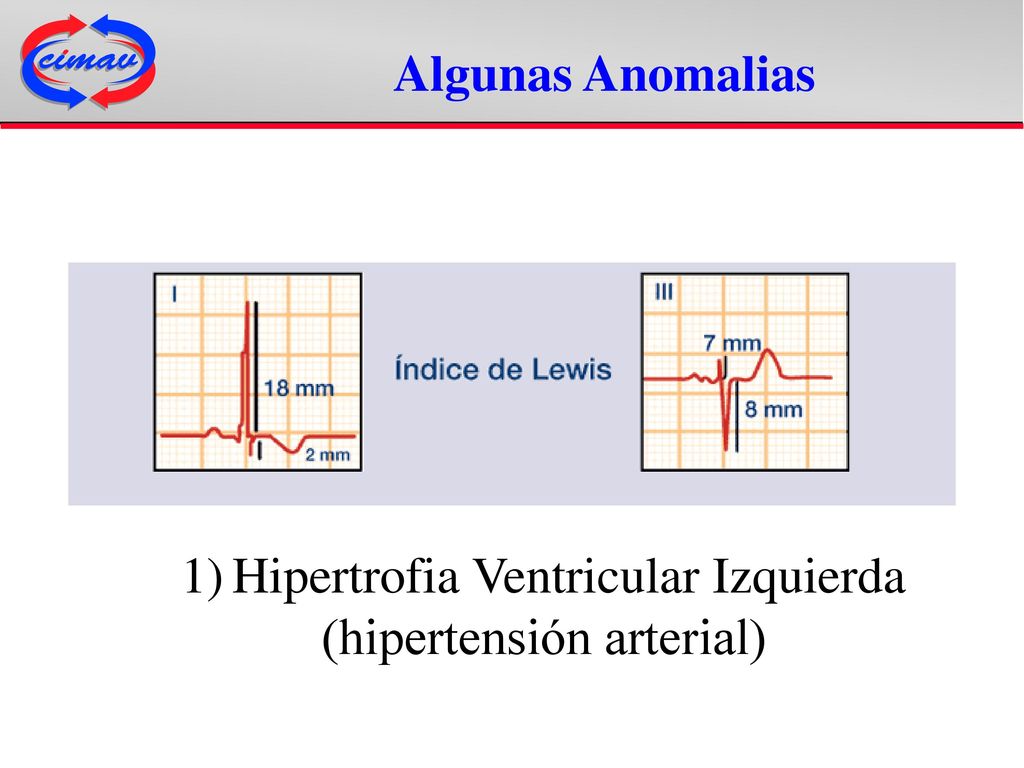

17 Algunas Anomalias Hipertrofia Ventricular Izquierda (hipertensión arterial)

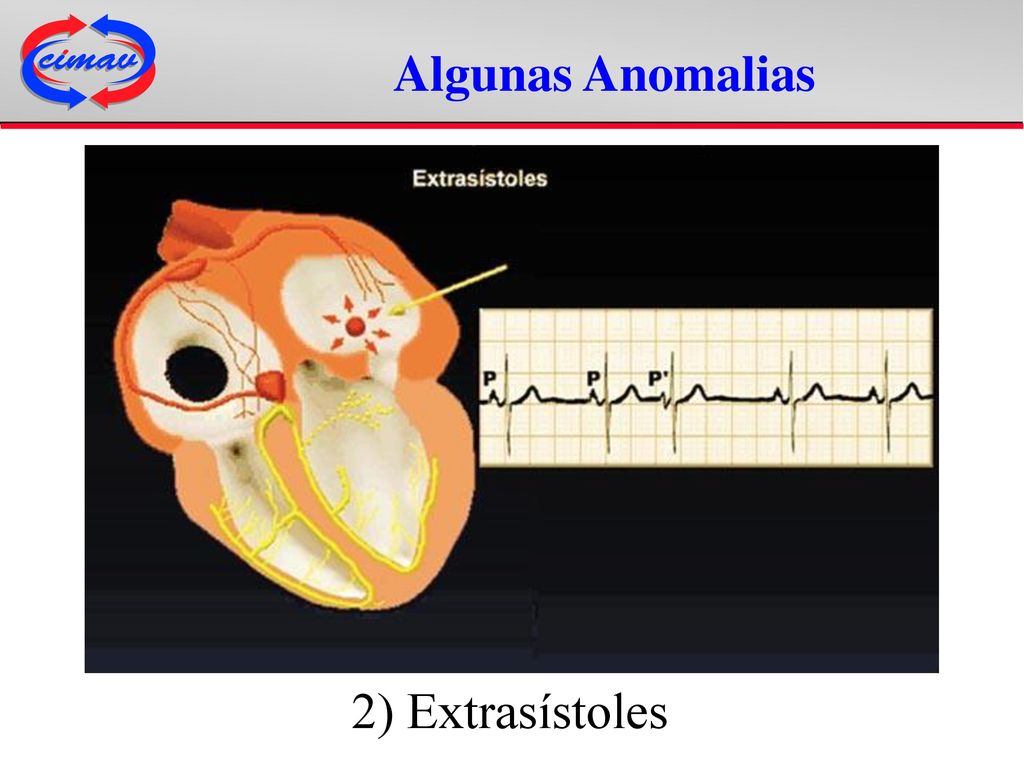

18 Algunas Anomalias 2) Extrasístoles

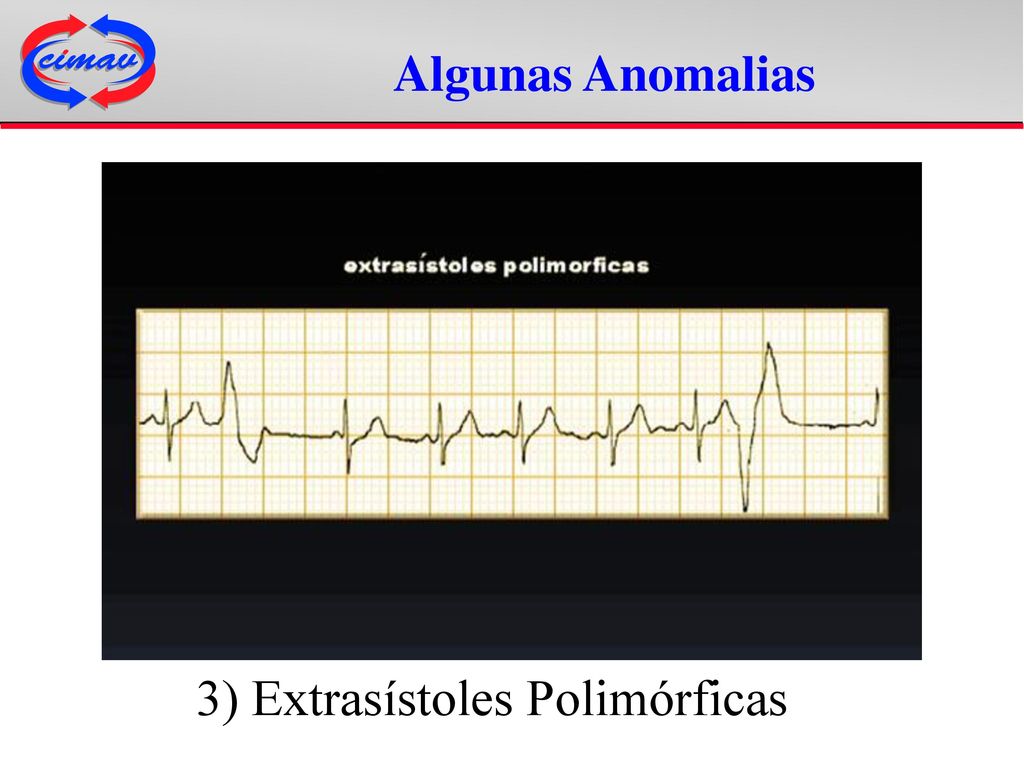

19 Algunas Anomalias 3) Extrasístoles Polimórficas

20 Algunas Anomalias 4) Fibrilación Ventricular

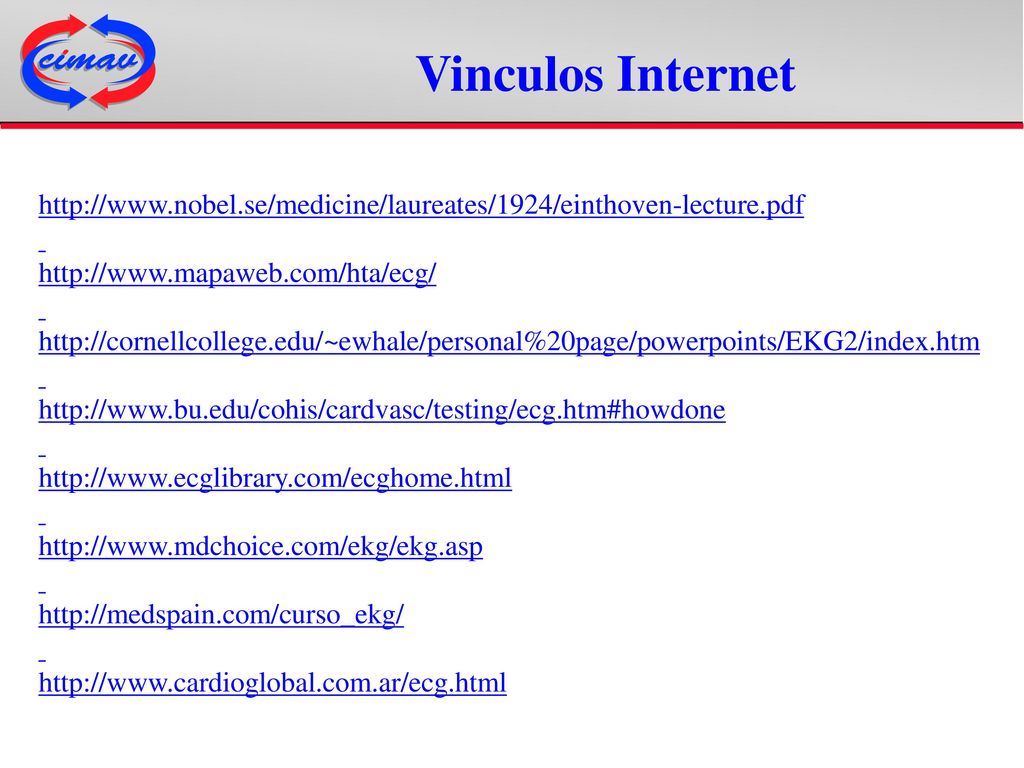

21 Vinculos Internet
