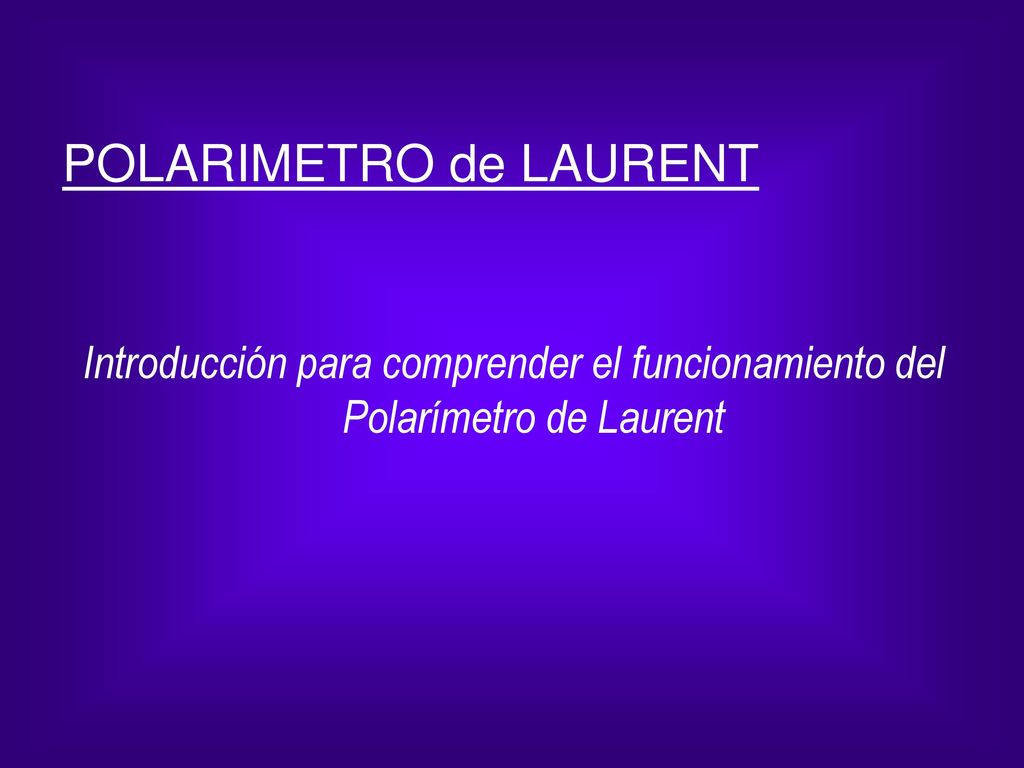

1 POLARIMETRO de LAURENT
Introducción para comprender el funcionamiento del Polarímetro de Laurent

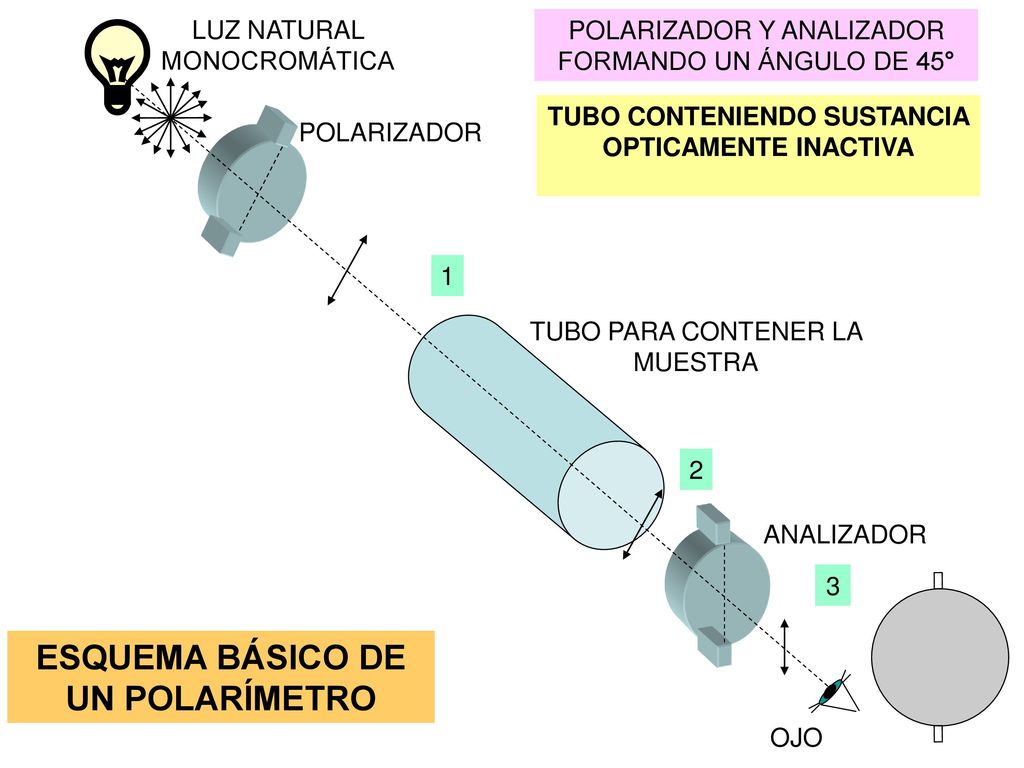

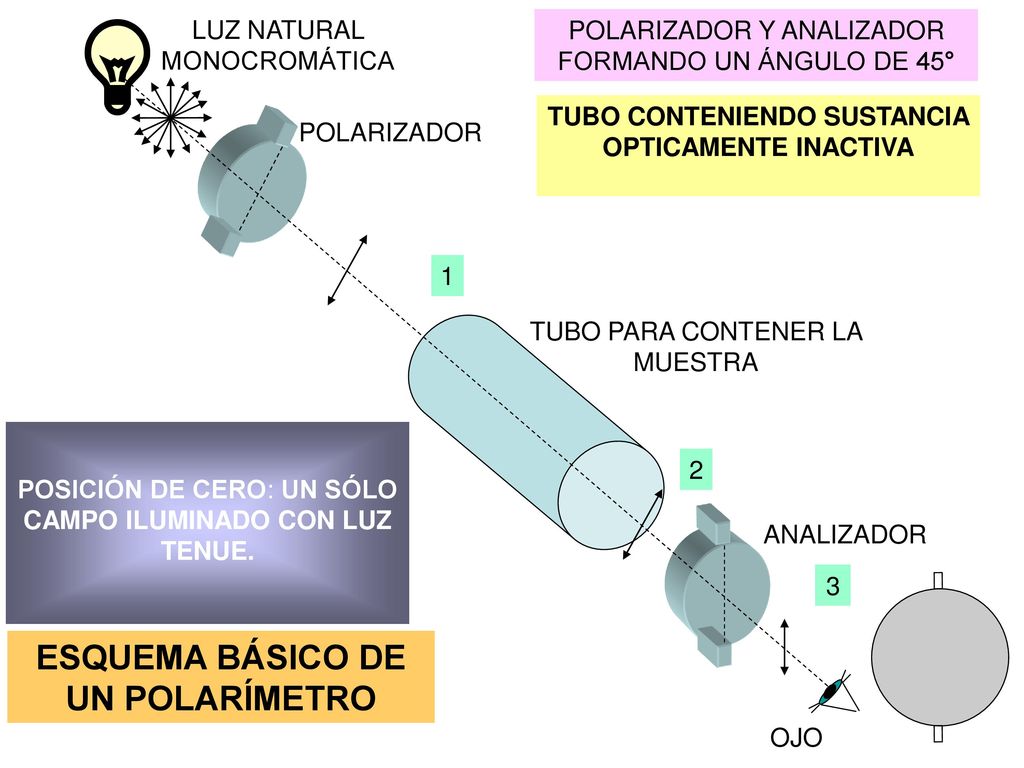

2 ESQUEMA BÁSICO DE UN POLARÍMETRO
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° TUBO CONTENIENDO SUSTANCIA OPTICAMENTE INACTIVA POLARIZADOR 1 TUBO PARA CONTENER LA MUESTRA POSICIÓN DE CERO: UN SÓLO CAMPO ILUMINADO CON LUZ TENUE. 2 ANALIZADOR 3 ESQUEMA BÁSICO DE UN POLARÍMETRO OJO

3 ESQUEMA BÁSICO DE UN POLARÍMETRO
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° TUBO CONTENIENDO SUSTANCIA OPTICAMENTE INACTIVA POLARIZADOR 1 TUBO PARA CONTENER LA MUESTRA POSICIÓN DE CERO: UN SÓLO CAMPO ILUMINADO CON LUZ TENUE. 2 ANALIZADOR 3 ESQUEMA BÁSICO DE UN POLARÍMETRO OJO

4 ESQUEMA BÁSICO DE UN POLARÍMETRO
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° TUBO CONTENIENDO SUSTANCIA OPTICAMENTE INACTIVA POLARIZADOR 1 TUBO PARA CONTENER LA MUESTRA 2 ANALIZADOR 3 ESQUEMA BÁSICO DE UN POLARÍMETRO OJO

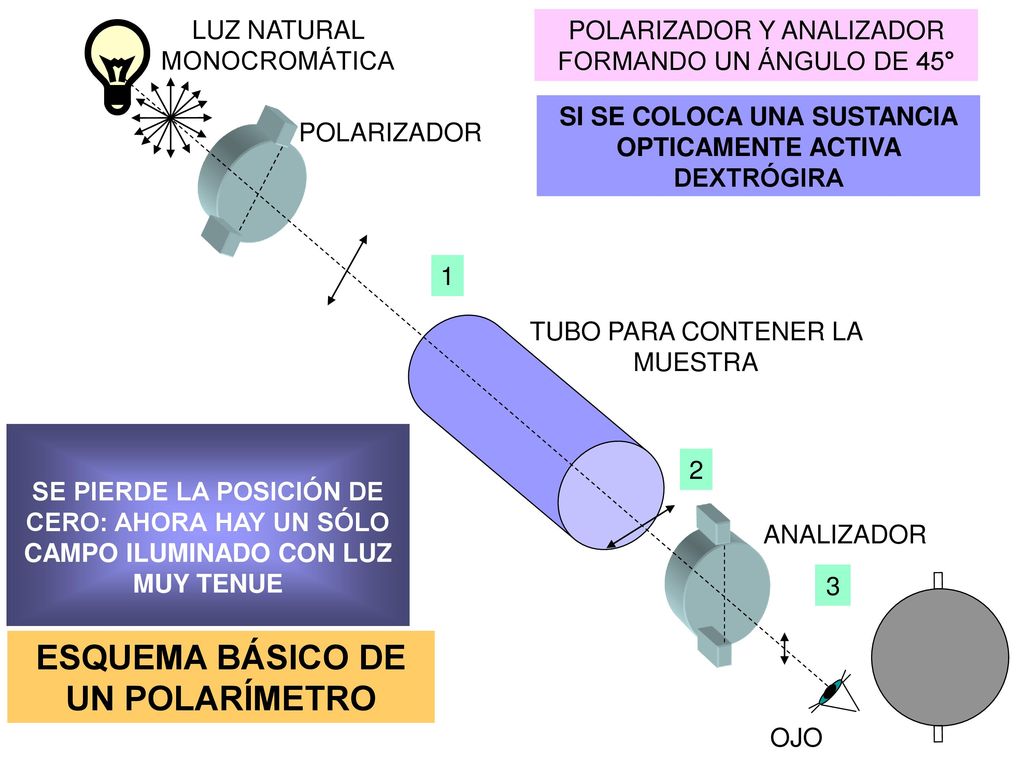

5 ESQUEMA BÁSICO DE UN POLARÍMETRO
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° SI SE COLOCA UNA SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA POLARIZADOR 1 TUBO PARA CONTENER LA MUESTRA SE PIERDE LA POSICIÓN DE CERO: AHORA HAY UN SÓLO CAMPO ILUMINADO CON LUZ MUY TENUE 2 ANALIZADOR 3 ESQUEMA BÁSICO DE UN POLARÍMETRO OJO

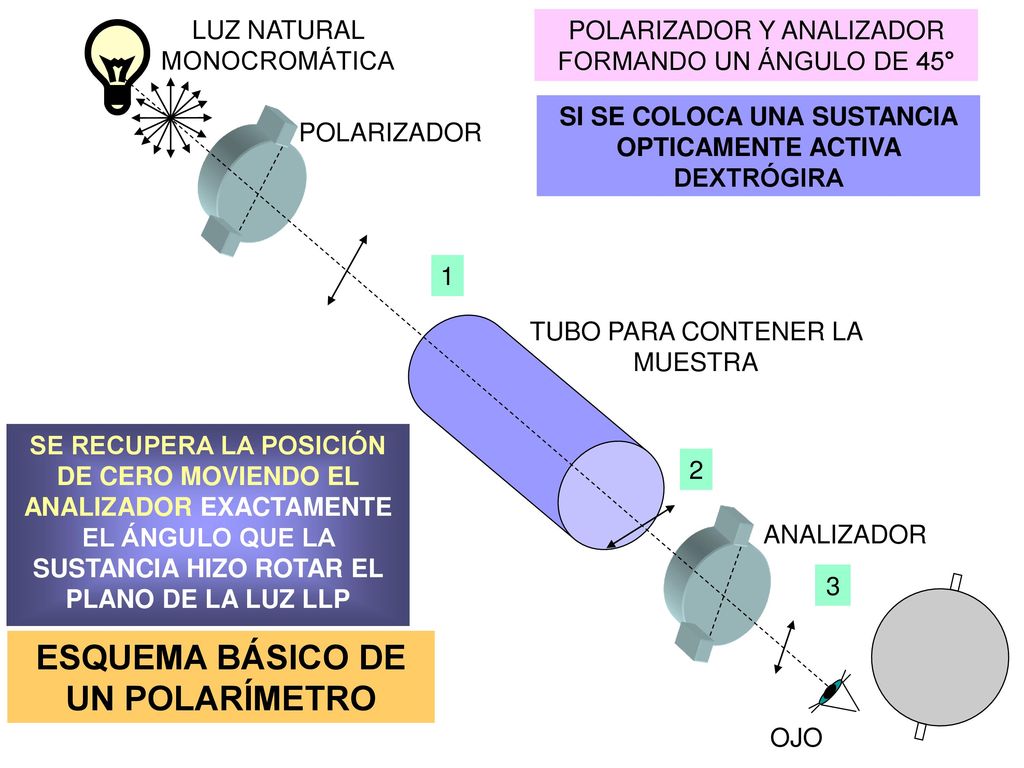

6 ESQUEMA BÁSICO DE UN POLARÍMETRO
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° SI SE COLOCA UNA SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA POLARIZADOR 1 TUBO PARA CONTENER LA MUESTRA SE RECUPERA LA POSICIÓN DE CERO MOVIENDO EL ANALIZADOR EXACTAMENTE EL ÁNGULO QUE LA SUSTANCIA HIZO ROTAR EL PLANO DE LA LUZ LLP 2 ANALIZADOR 3 ESQUEMA BÁSICO DE UN POLARÍMETRO OJO

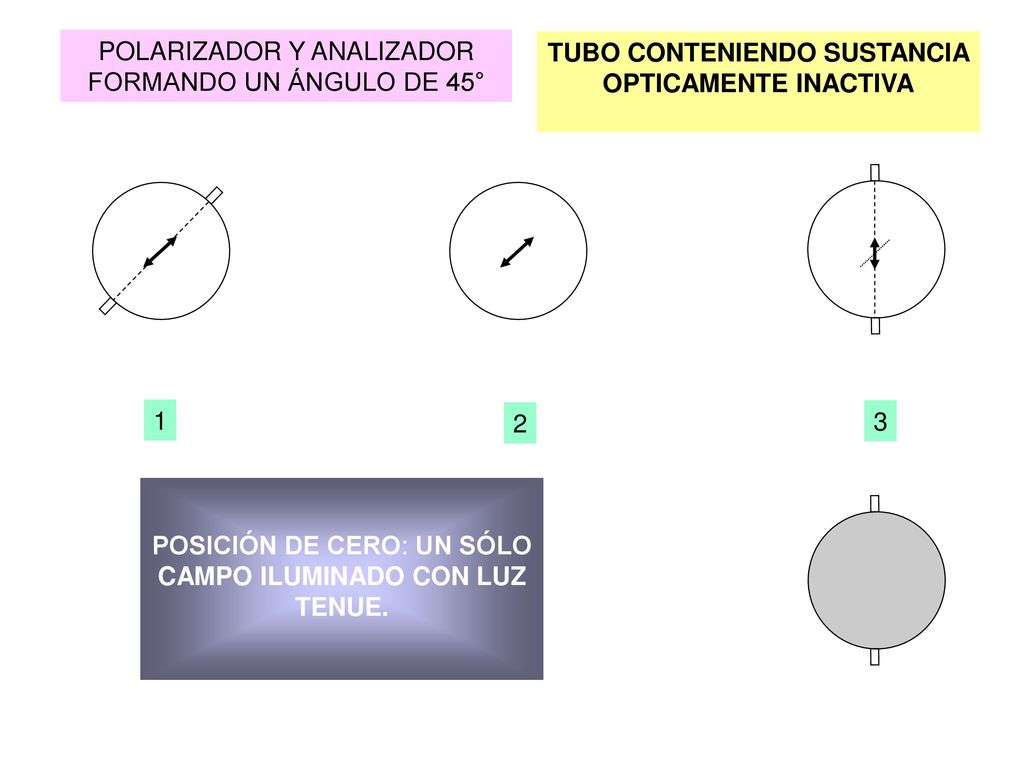

7 TUBO CONTENIENDO SUSTANCIA OPTICAMENTE INACTIVA
POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° TUBO CONTENIENDO SUSTANCIA OPTICAMENTE INACTIVA 1 2 3 POSICIÓN DE CERO: UN SÓLO CAMPO ILUMINADO CON LUZ TENUE.

8 TUBO CONTENIENDO SUSTANCIA OPTICAMENTE INACTIVA
POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° TUBO CONTENIENDO SUSTANCIA OPTICAMENTE INACTIVA 1 2 3

9 POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45°
SI SE COLOCA UNA SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA 1 2 3 SE PIERDE LA POSICIÓN DE CERO: AHORA HAY UN SÓLO CAMPO ILUMINADO CON LUZ MUY TENUE

10 POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45°
SI SE COLOCA UNA SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA 1 2 3 SE RECUPERA LA POSICIÓN DE CERO MOVIENDO EL AMALIZADOR PERO ES MUY DIFÍCIL LOGRAR ENCONTRAR LA POSICIÓN DE CERO ORIGINAL DADA LA DIFICULTAD DE RECORDAR LA LUMINOSIDAD ORIGINAL EN EL ÚNICO CAMPO

11 POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45°
SI SE COLOCA UNA SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA 1 2 3 PARA UN ÁNGULO APENAS INFERIOR AL QUE LA SUSTANCIA HIZO GIRAR EL PLANO DE VIBRACIÓN DE LA LUZ LLP, LA LUMINOSIDAD DEL CAMPO ES MUY PARECIDA A LA DEL CAMPO ORIGINAL EN LA POSICIÓN DE CERO.

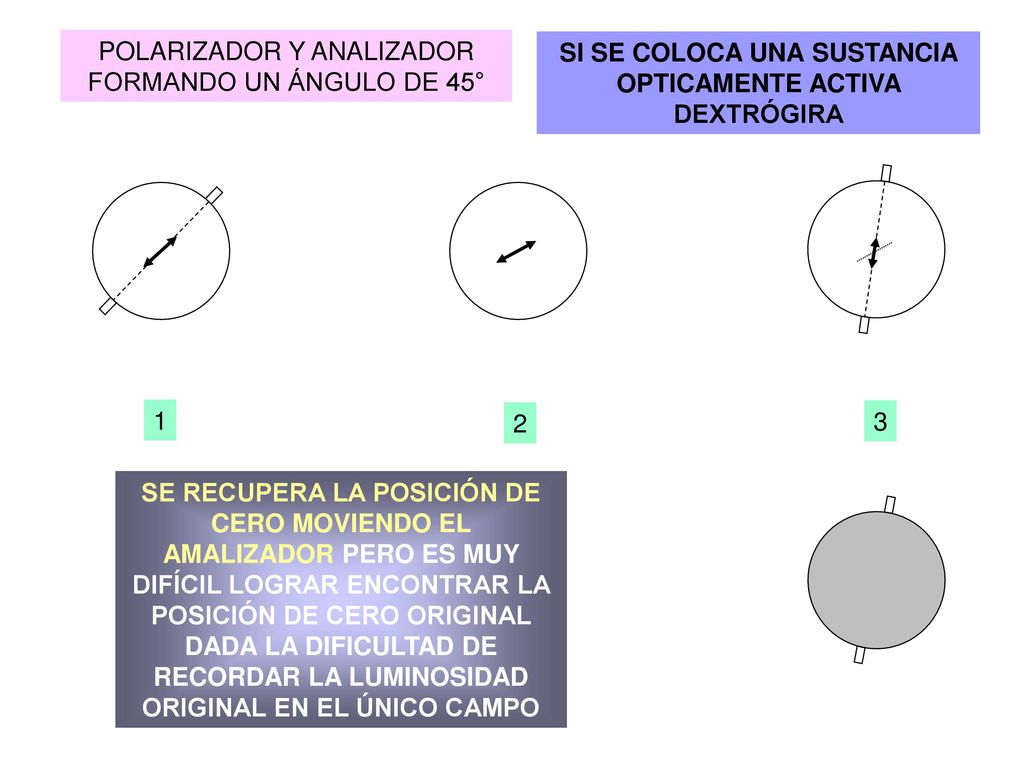

12 POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45°
SI SE COLOCA UNA SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA 1 2 3 SE RECUPERA LA POSICIÓN DE CERO MOVIENDO EL AMALIZADOR PERO ES MUY DIFÍCIL LOGRAR ENCONTRAR LA POSICIÓN DE CERO ORIGINAL DADA LA DIFICULTAD DE RECORDAR LA LUMINOSIDAD ORIGINAL EN EL ÚNICO CAMPO

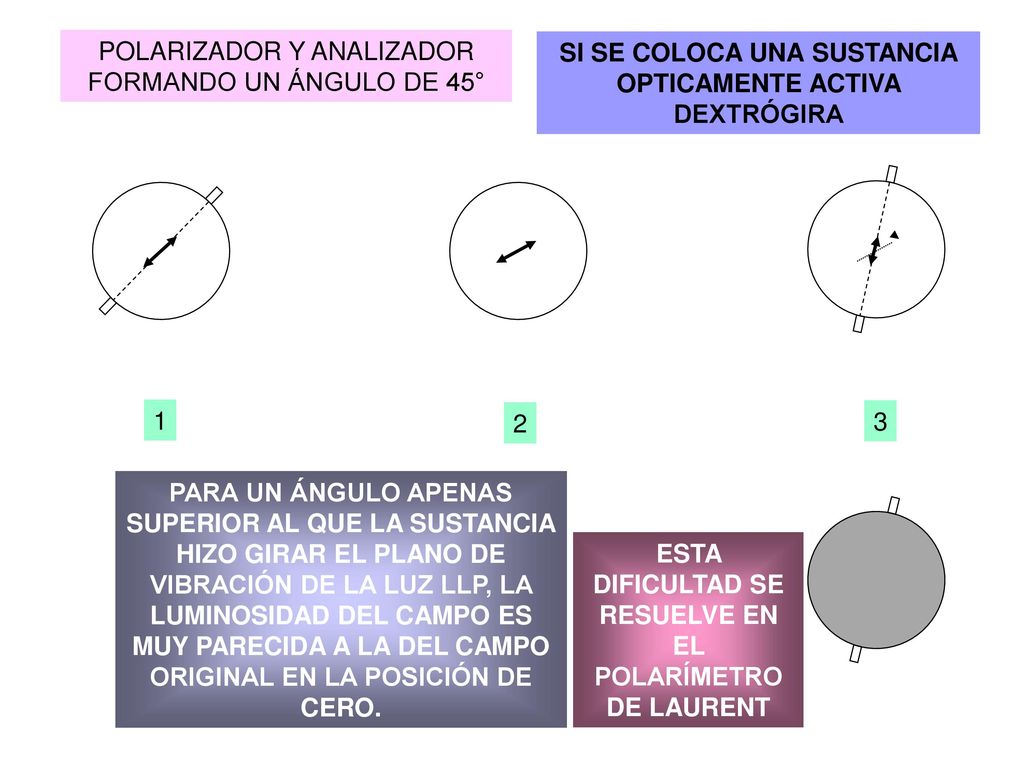

13 ESTA DIFICULTAD SE RESUELVE EN EL POLARÍMETRO DE LAURENT
POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° SI SE COLOCA UNA SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA 1 2 3 PARA UN ÁNGULO APENAS SUPERIOR AL QUE LA SUSTANCIA HIZO GIRAR EL PLANO DE VIBRACIÓN DE LA LUZ LLP, LA LUMINOSIDAD DEL CAMPO ES MUY PARECIDA A LA DEL CAMPO ORIGINAL EN LA POSICIÓN DE CERO. ESTA DIFICULTAD SE RESUELVE EN EL POLARÍMETRO DE LAURENT

14 Polarímetro de Laurent
POLARIMETRÍA Polarímetro de Laurent

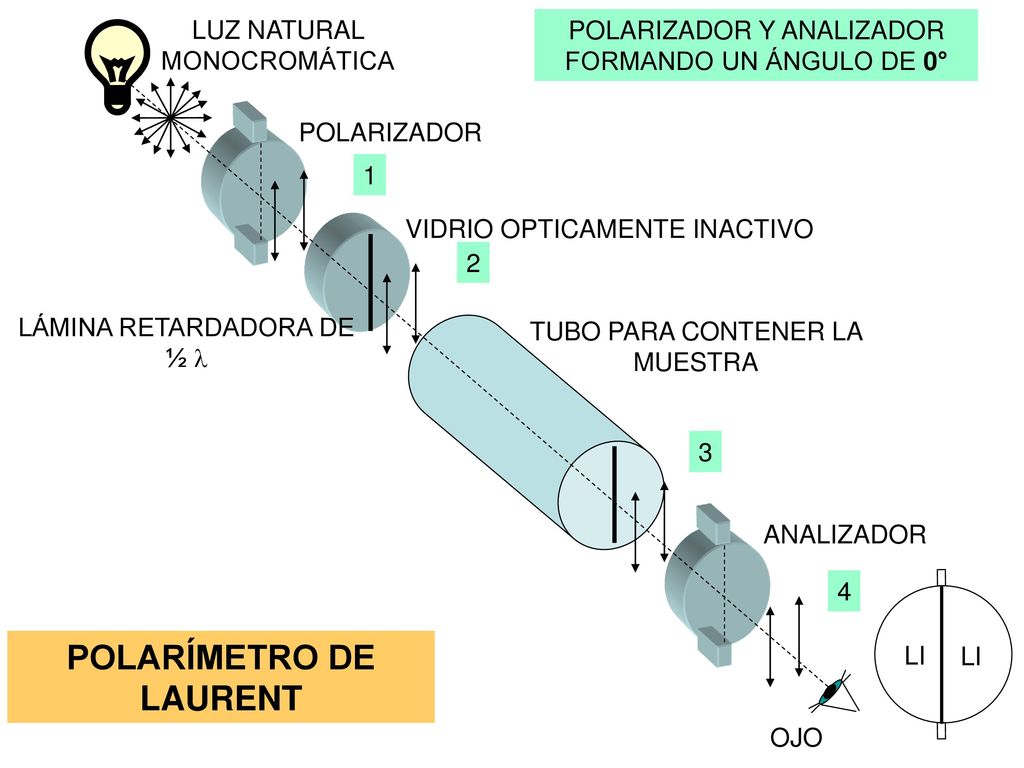

15 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 0° POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA 3 ANALIZADOR 4 LI POLARÍMETRO DE LAURENT OJO

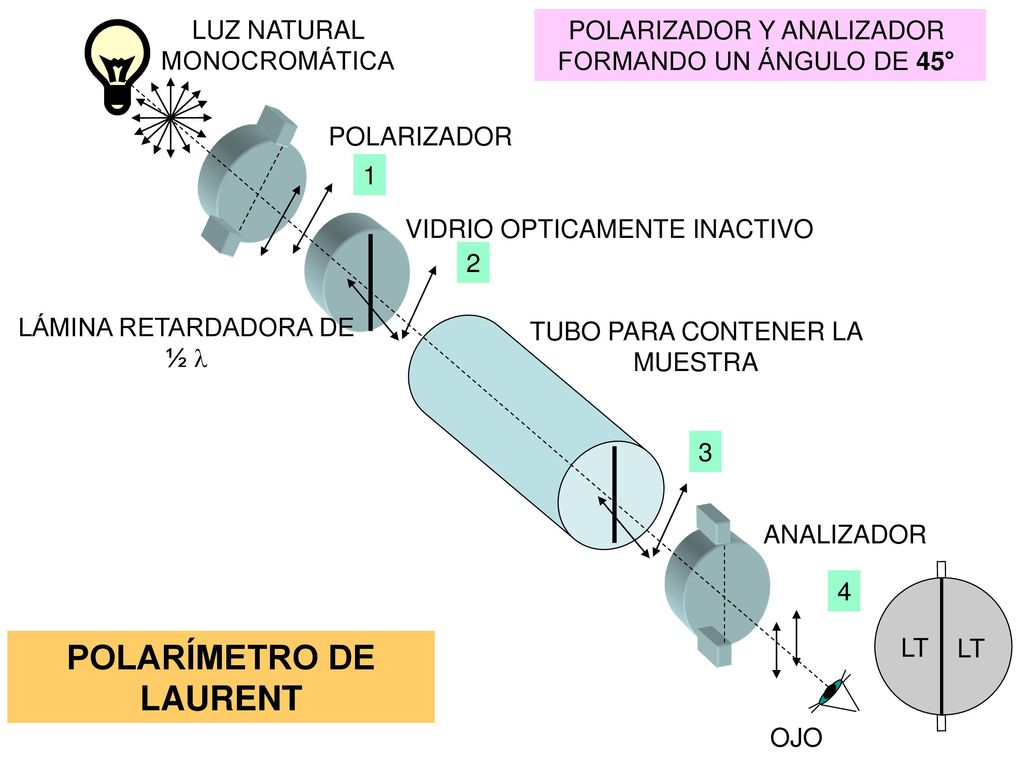

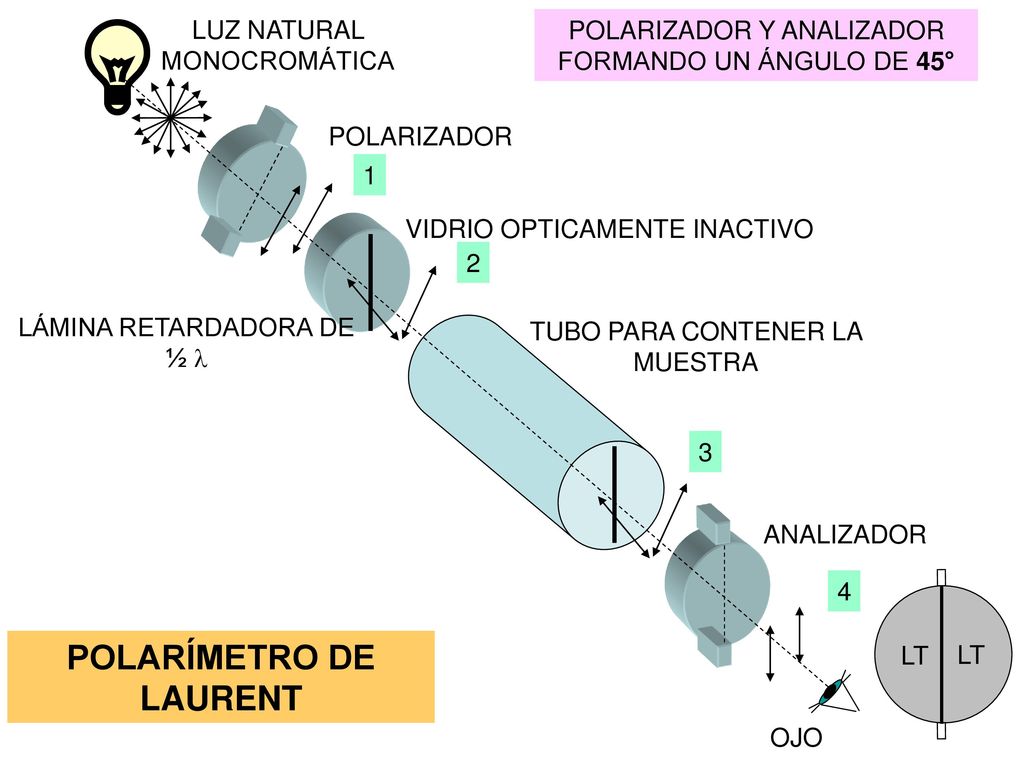

16 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA 3 ANALIZADOR 4 LT POLARÍMETRO DE LAURENT OJO

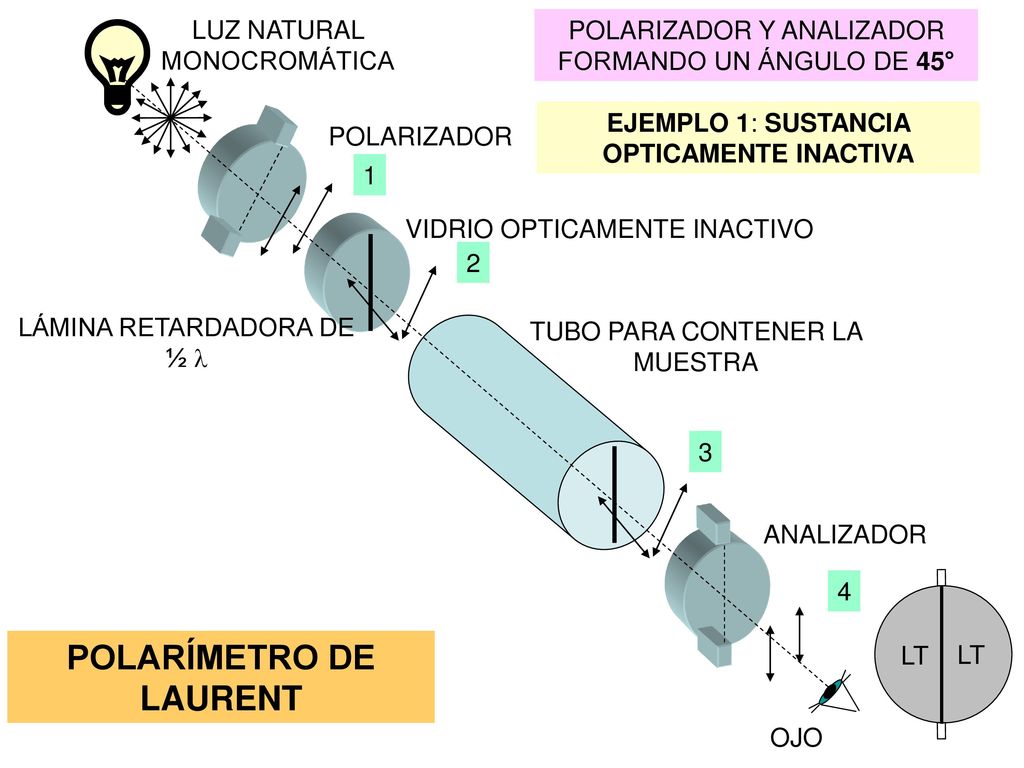

17 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA 3 ANALIZADOR 4 LT POLARÍMETRO DE LAURENT OJO

18 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA SE ROTA EL ANALIZADOR 45° A LA DERECHA. LOS EJES DE TRANSMISIÓN DE POLARIZADOR Y ANALIZADOR VUELVEN A FORMAR 0°. 3 ANALIZADOR 4 LI O POLARÍMETRO DE LAURENT OJO

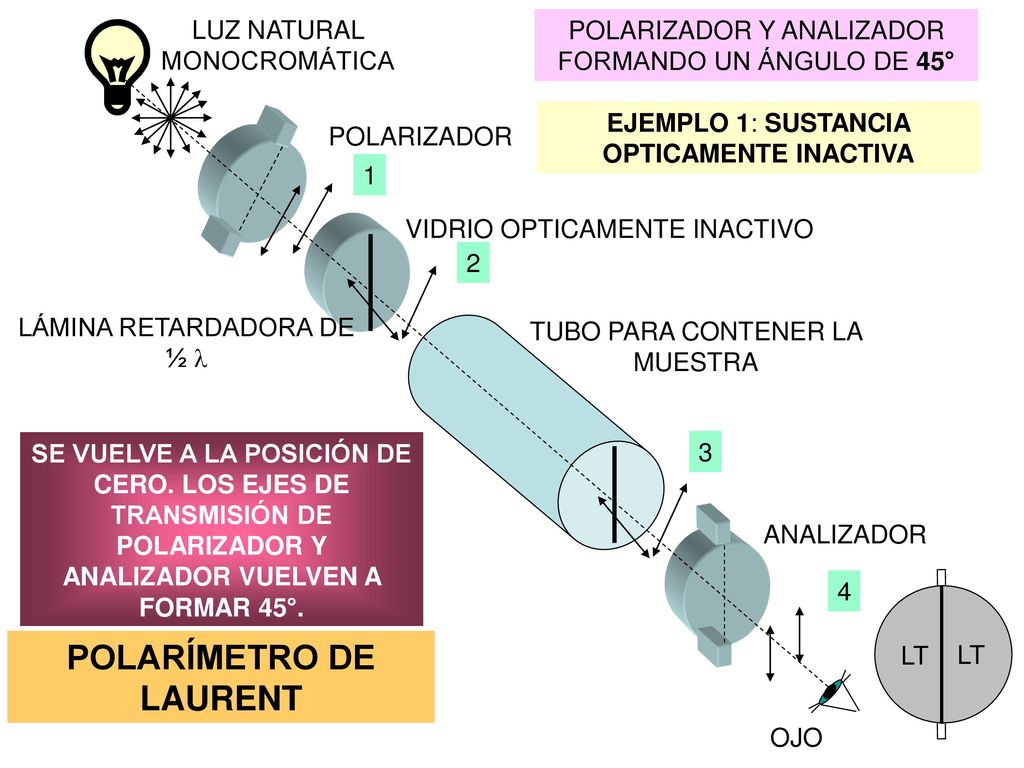

19 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA SE VUELVE A LA POSICIÓN DE CERO. LOS EJES DE TRANSMISIÓN DE POLARIZADOR Y ANALIZADOR VUELVEN A FORMAR 45°. 3 ANALIZADOR 4 LT POLARÍMETRO DE LAURENT OJO

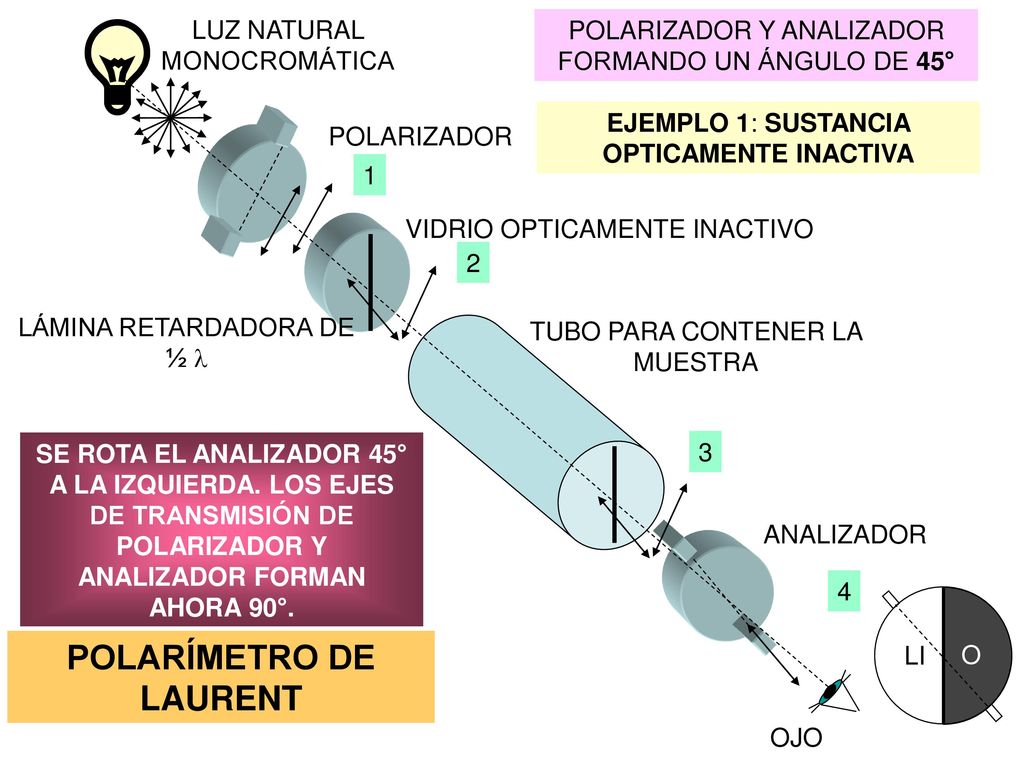

20 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA SE ROTA EL ANALIZADOR 45° A LA IZQUIERDA. LOS EJES DE TRANSMISIÓN DE POLARIZADOR Y ANALIZADOR FORMAN AHORA 90°. 3 ANALIZADOR 4 LI O POLARÍMETRO DE LAURENT OJO

21 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA SE VUELVE A LA POSICIÓN DE CERO. LOS EJES DE TRANSMISIÓN DE POLARIZADOR Y ANALIZADOR VUELVEN A FORMAR 45°. 3 ANALIZADOR 4 LT POLARÍMETRO DE LAURENT OJO

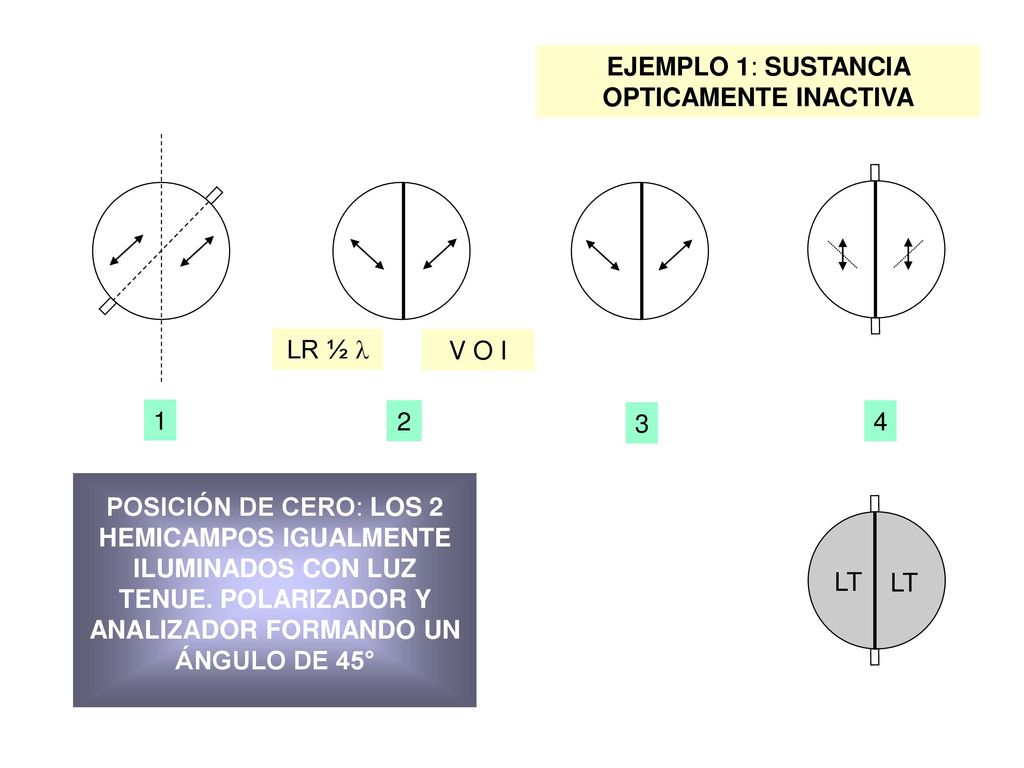

22 EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA
2 LR ½  V O I 3 4 POSICIÓN DE CERO: LOS 2 HEMICAMPOS IGUALMENTE ILUMINADOS CON LUZ TENUE. POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° LT

23 EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA
2 3 4 LR ½  V O I SE ROTA EL ANALIZADOR 45° A LA DERECHA. LOS EJES DE TRANSMISIÓN DE POLARIZADOR Y ANALIZADOR VUELVEN A FORMAR 0°. O O LI

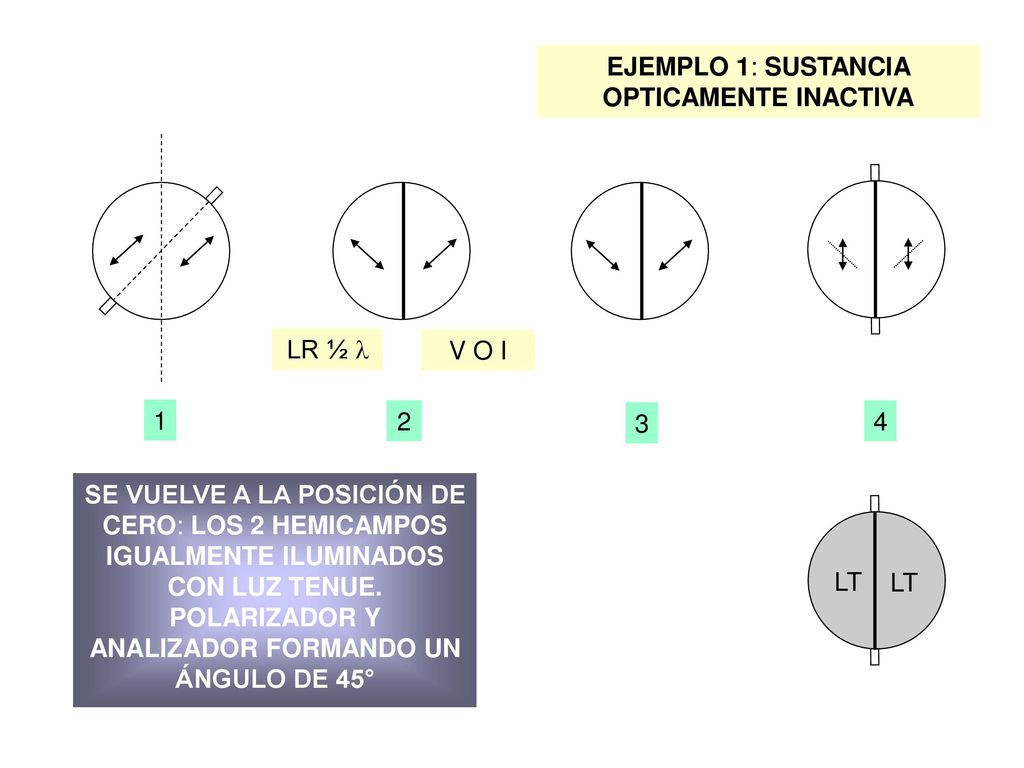

24 EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA
2 LR ½  V O I 3 4 SE VUELVE A LA POSICIÓN DE CERO: LOS 2 HEMICAMPOS IGUALMENTE ILUMINADOS CON LUZ TENUE. POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° LT

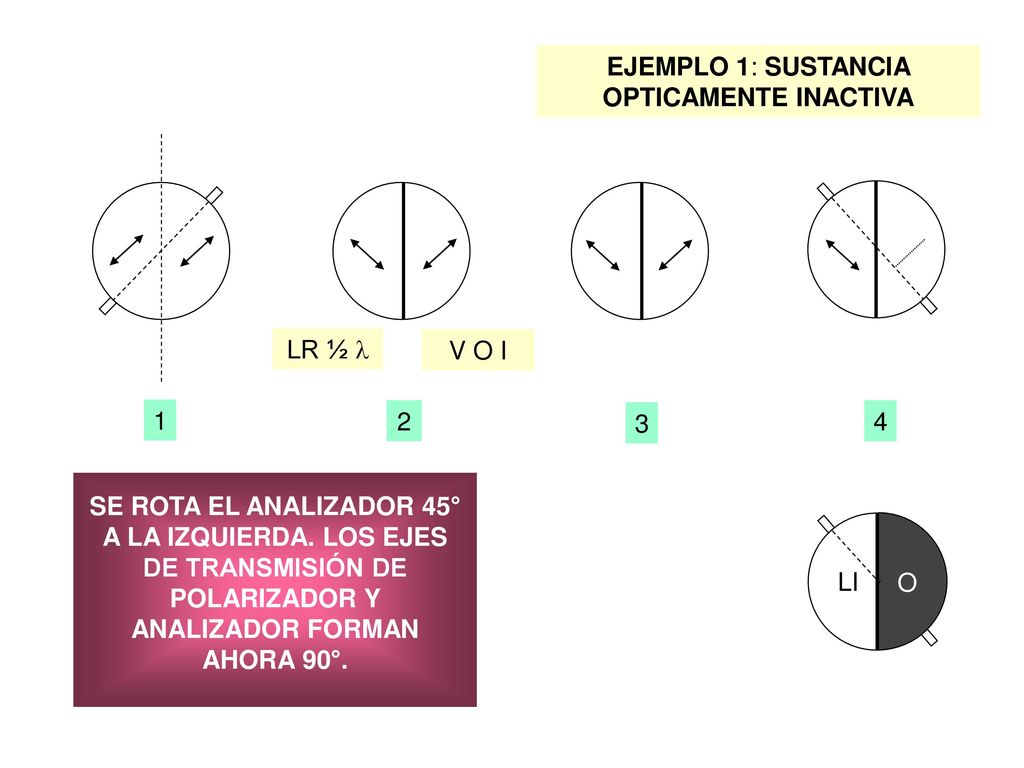

25 EJEMPLO 1: SUSTANCIA OPTICAMENTE INACTIVA
2 3 LR ½  V O I 1 4 SE ROTA EL ANALIZADOR 45° A LA IZQUIERDA. LOS EJES DE TRANSMISIÓN DE POLARIZADOR Y ANALIZADOR FORMAN AHORA 90°. LI O O

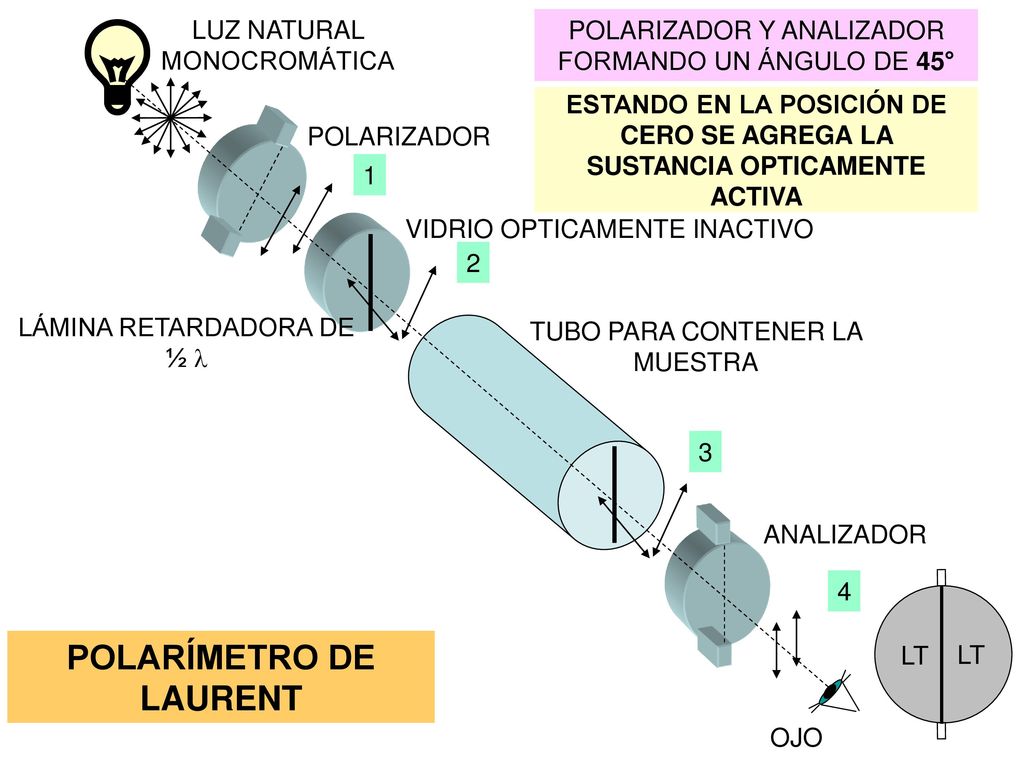

26 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° ESTANDO EN LA POSICIÓN DE CERO SE AGREGA LA SUSTANCIA OPTICAMENTE ACTIVA POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA 3 ANALIZADOR 4 LT POLARÍMETRO DE LAURENT OJO

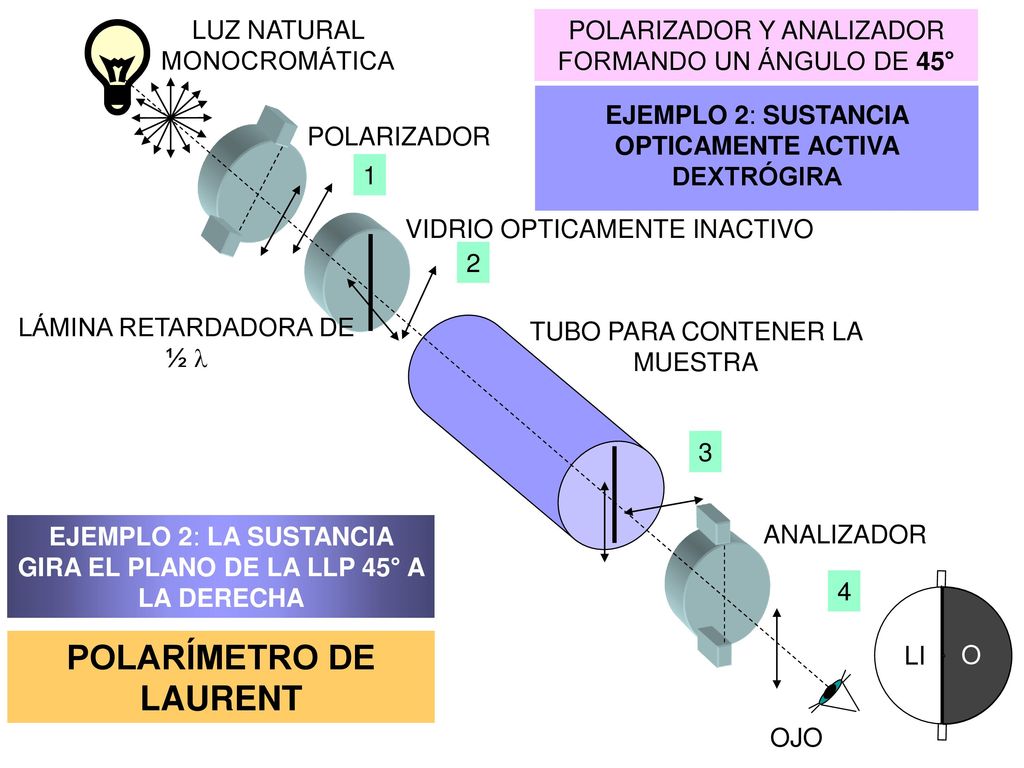

27 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° EJEMPLO 2: SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA 3 EJEMPLO 2: LA SUSTANCIA GIRA EL PLANO DE LA LLP 45° A LA DERECHA ANALIZADOR 4 LI O POLARÍMETRO DE LAURENT OJO

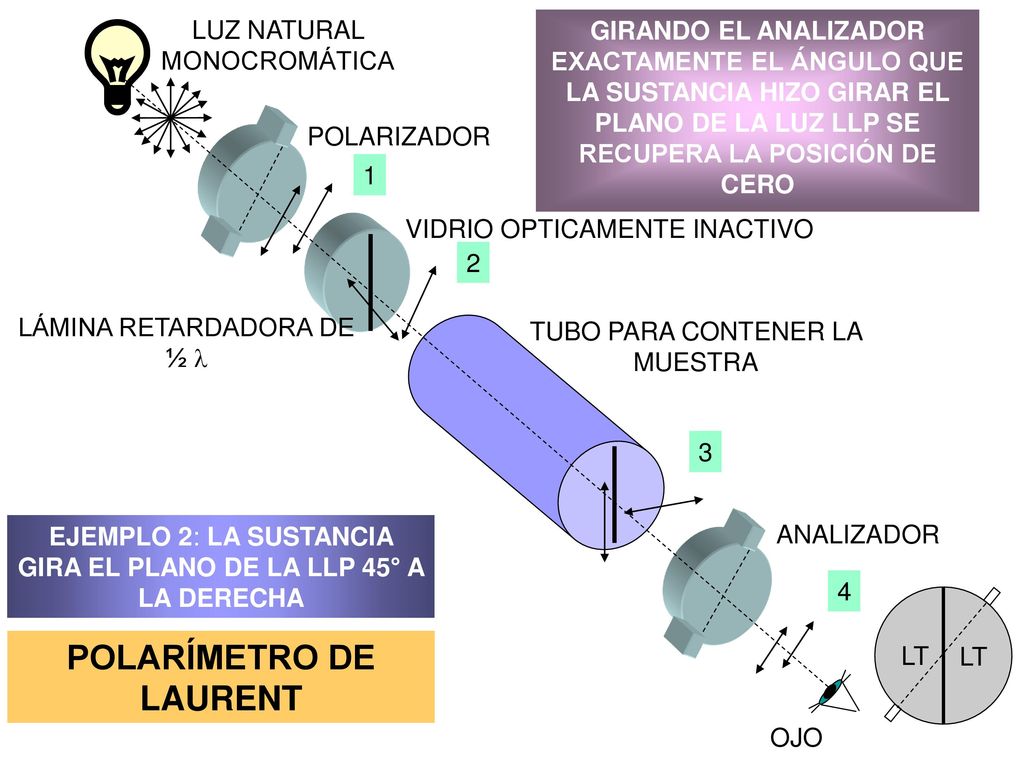

28 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA GIRANDO EL ANALIZADOR EXACTAMENTE EL ÁNGULO QUE LA SUSTANCIA HIZO GIRAR EL PLANO DE LA LUZ LLP SE RECUPERA LA POSICIÓN DE CERO POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA 3 EJEMPLO 2: LA SUSTANCIA GIRA EL PLANO DE LA LLP 45° A LA DERECHA ANALIZADOR 4 LT POLARÍMETRO DE LAURENT OJO

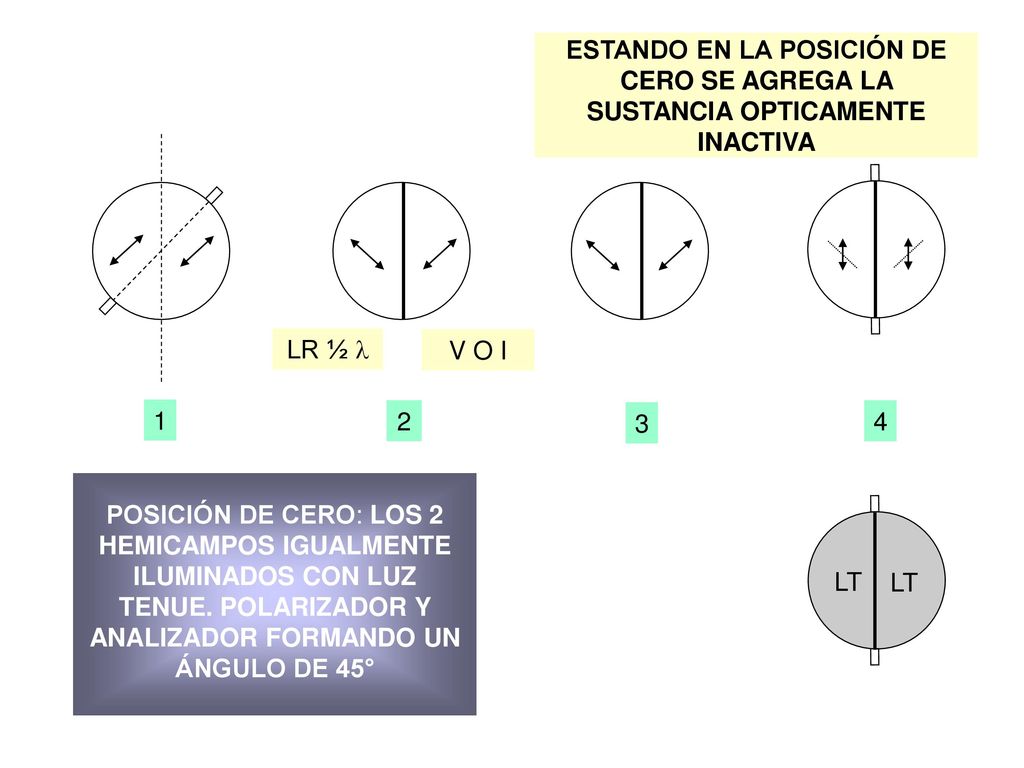

29 ESTANDO EN LA POSICIÓN DE CERO SE AGREGA LA SUSTANCIA OPTICAMENTE INACTIVA
1 2 LR ½  V O I 3 4 POSICIÓN DE CERO: LOS 2 HEMICAMPOS IGUALMENTE ILUMINADOS CON LUZ TENUE. POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° LT LT

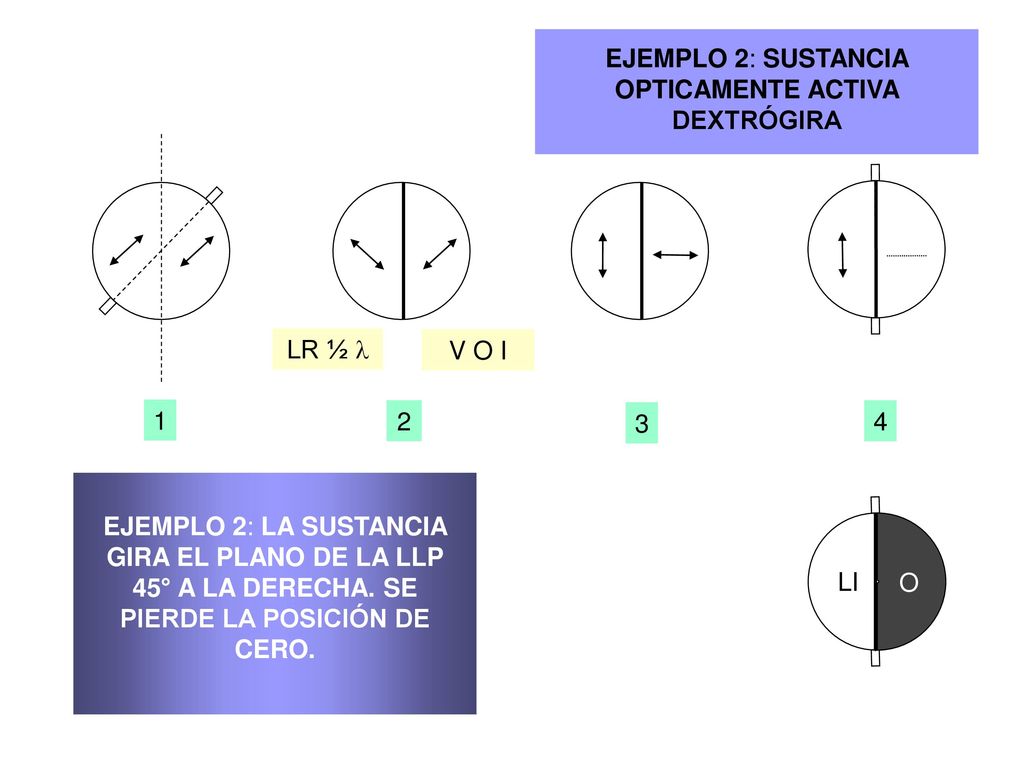

30 EJEMPLO 2: SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA
1 2 3 LR ½  V O I 4 EJEMPLO 2: LA SUSTANCIA GIRA EL PLANO DE LA LLP 45° A LA DERECHA. SE PIERDE LA POSICIÓN DE CERO. LI O

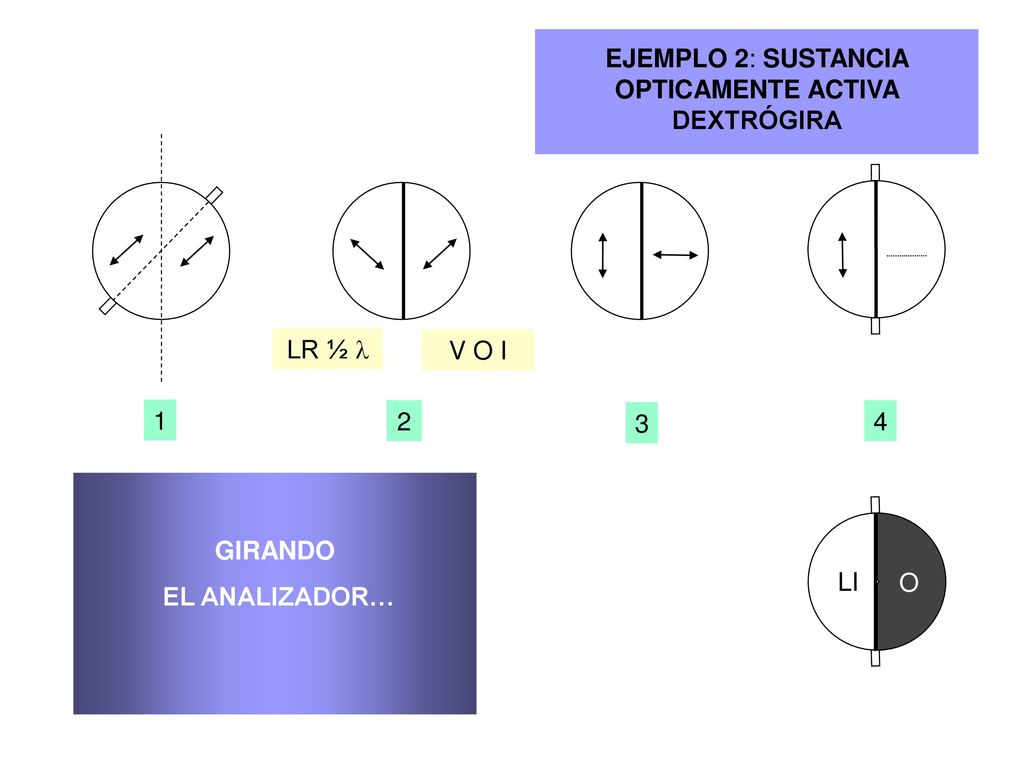

31 EJEMPLO 2: SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA
1 2 3 LR ½  V O I 4 GIRANDO EL ANALIZADOR… LI O

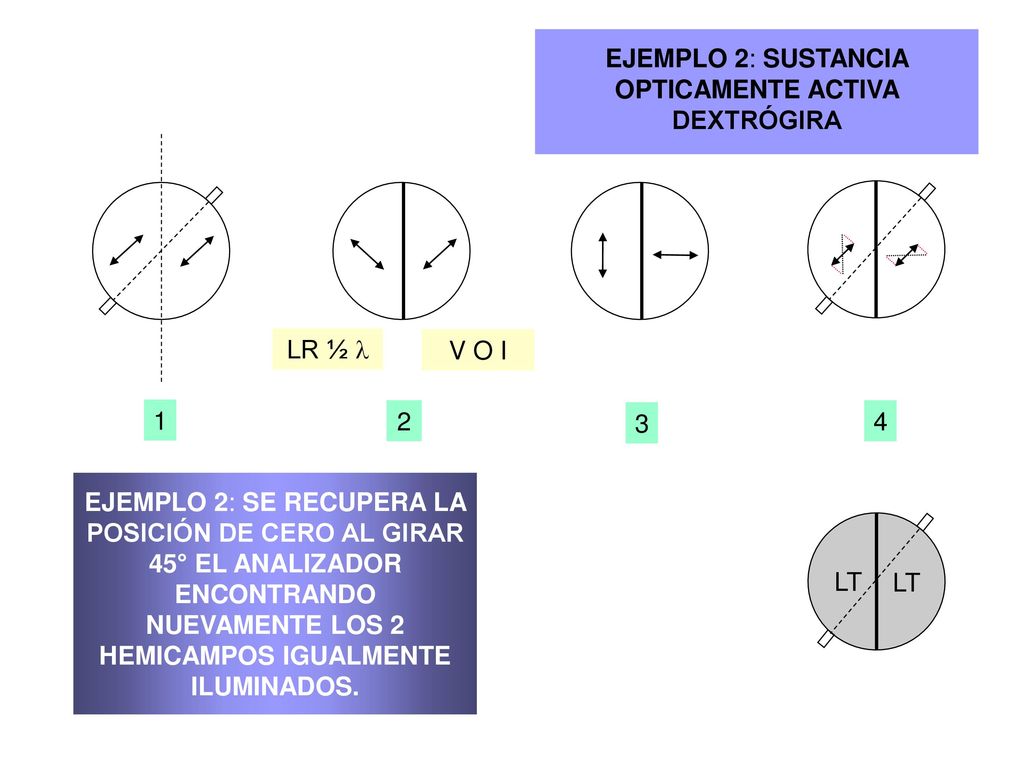

32 EJEMPLO 2: SUSTANCIA OPTICAMENTE ACTIVA DEXTRÓGIRA
1 2 3 LR ½  V O I 4 EJEMPLO 2: SE RECUPERA LA POSICIÓN DE CERO AL GIRAR 45° EL ANALIZADOR ENCONTRANDO NUEVAMENTE LOS 2 HEMICAMPOS IGUALMENTE ILUMINADOS. LT O

33 Modificación del ángulo de semipenumbra
POLARIMETRÍA Modificación del ángulo de semipenumbra

34 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA 3 ANALIZADOR LT 4 POLARÍMETRO DE LAURENT OJO

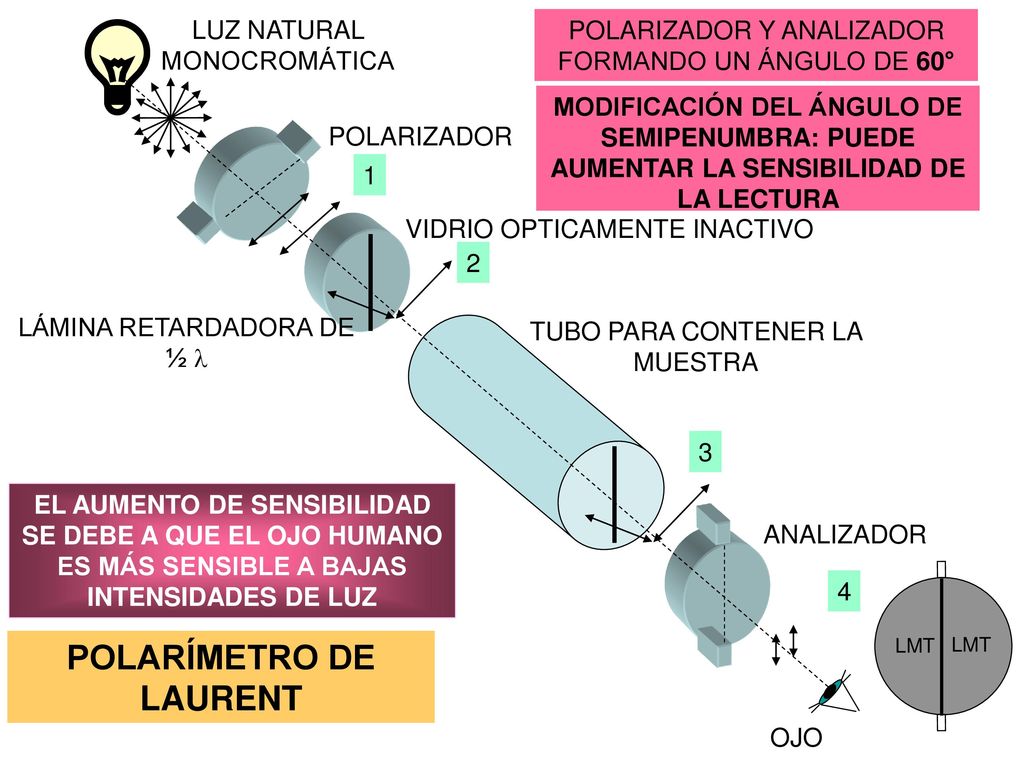

35 POLARÍMETRO DE LAURENT
LUZ NATURAL MONOCROMÁTICA POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 60° MODIFICACIÓN DEL ÁNGULO DE SEMIPENUMBRA: PUEDE AUMENTAR LA SENSIBILIDAD DE LA LECTURA POLARIZADOR 1 VIDRIO OPTICAMENTE INACTIVO 2 LÁMINA RETARDADORA DE ½  TUBO PARA CONTENER LA MUESTRA 3 EL AUMENTO DE SENSIBILIDAD SE DEBE A QUE EL OJO HUMANO ES MÁS SENSIBLE A BAJAS INTENSIDADES DE LUZ ANALIZADOR LMT 4 POLARÍMETRO DE LAURENT OJO

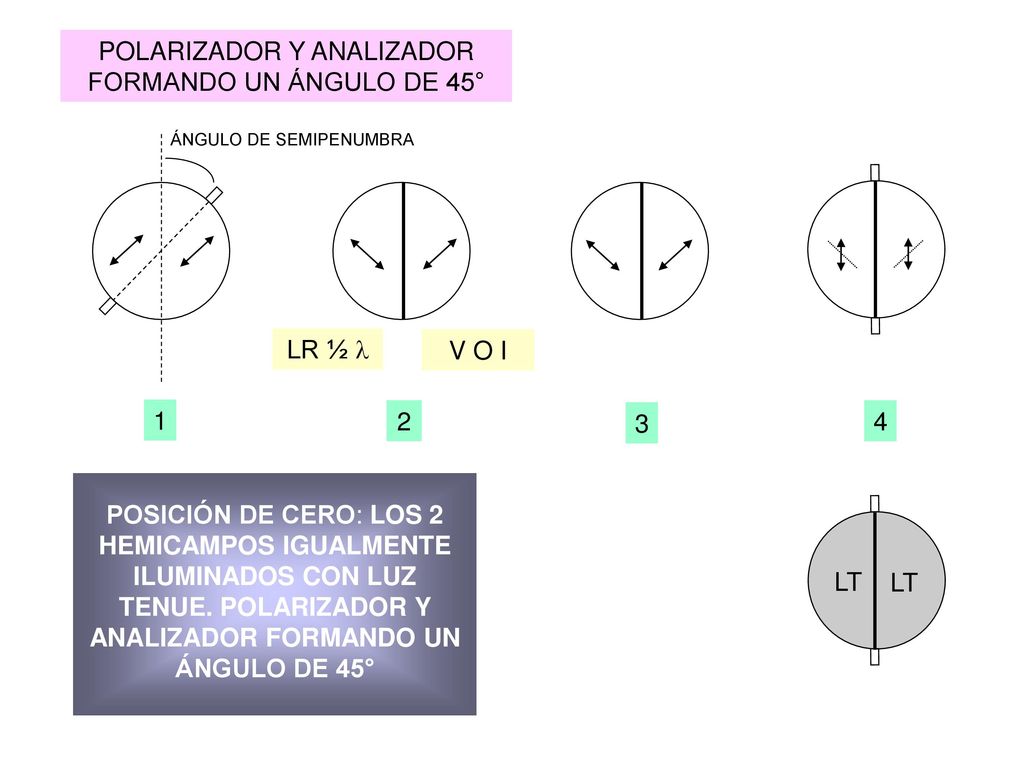

36 POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45°
1 ÁNGULO DE SEMIPENUMBRA 2 LR ½  V O I 3 4 POSICIÓN DE CERO: LOS 2 HEMICAMPOS IGUALMENTE ILUMINADOS CON LUZ TENUE. POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 45° LT

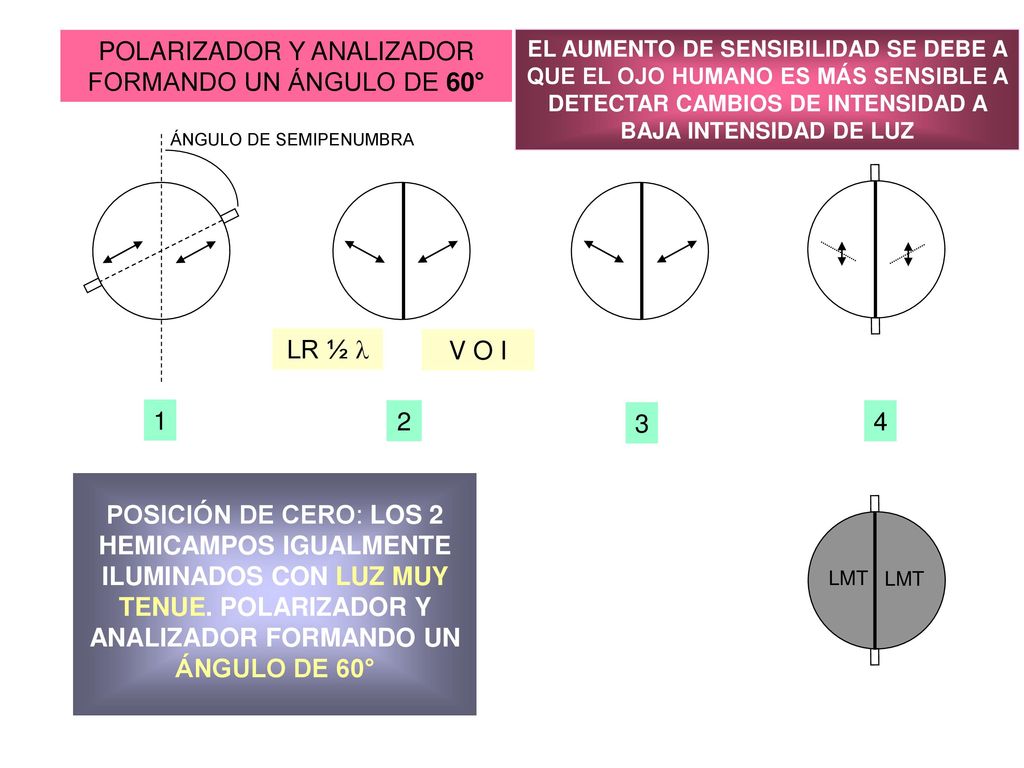

37 POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 60°
EL AUMENTO DE SENSIBILIDAD SE DEBE A QUE EL OJO HUMANO ES MÁS SENSIBLE A DETECTAR CAMBIOS DE INTENSIDAD A BAJA INTENSIDAD DE LUZ 1 ÁNGULO DE SEMIPENUMBRA 2 LR ½  V O I 3 4 POSICIÓN DE CERO: LOS 2 HEMICAMPOS IGUALMENTE ILUMINADOS CON LUZ MUY TENUE. POLARIZADOR Y ANALIZADOR FORMANDO UN ÁNGULO DE 60° LMT

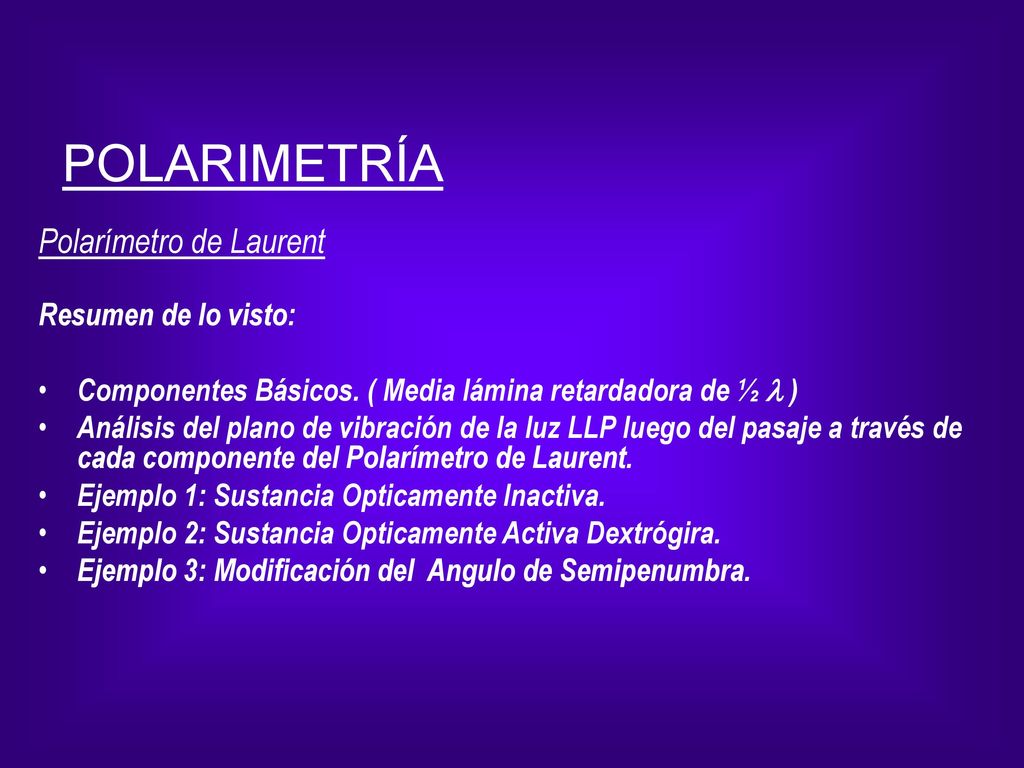

38 POLARIMETRÍA Polarímetro de Laurent Resumen de lo visto:
Componentes Básicos. ( Media lámina retardadora de ½  ) Análisis del plano de vibración de la luz LLP luego del pasaje a través de cada componente del Polarímetro de Laurent. Ejemplo 1: Sustancia Opticamente Inactiva. Ejemplo 2: Sustancia Opticamente Activa Dextrógira. Ejemplo 3: Modificación del Angulo de Semipenumbra.

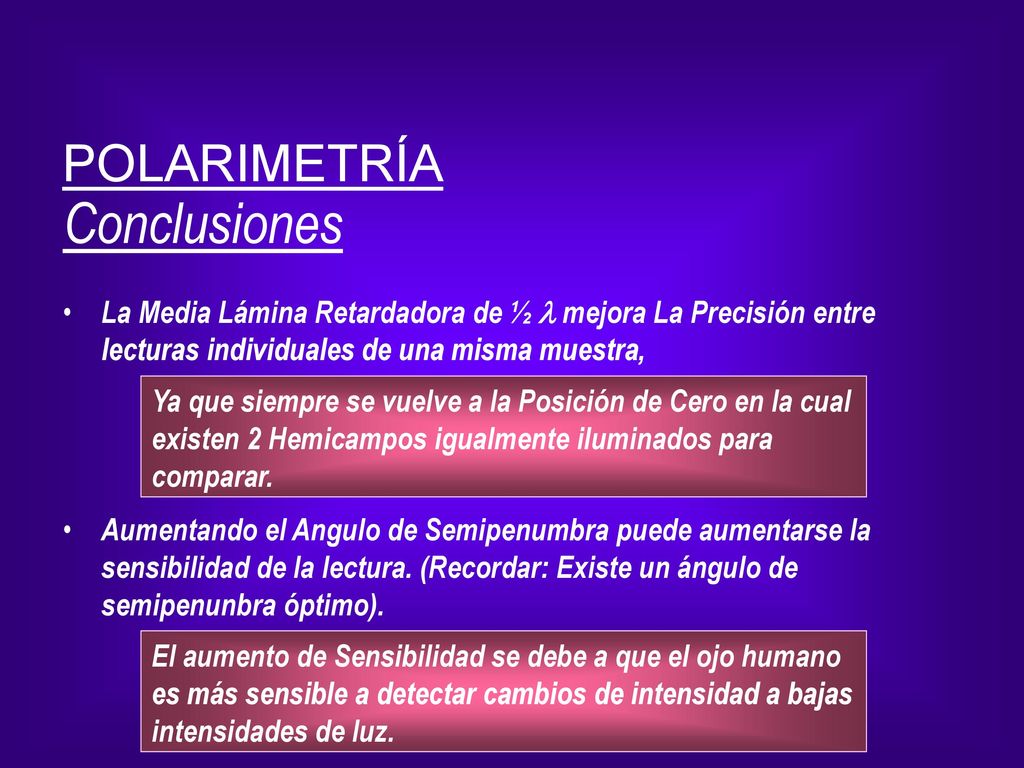

39 Conclusiones POLARIMETRÍA
La Media Lámina Retardadora de ½  mejora La Precisión entre lecturas individuales de una misma muestra, Aumentando el Angulo de Semipenumbra puede aumentarse la sensibilidad de la lectura. (Recordar: Existe un ángulo de semipenunbra óptimo). Ya que siempre se vuelve a la Posición de Cero en la cual existen 2 Hemicampos igualmente iluminados para comparar. El aumento de Sensibilidad se debe a que el ojo humano es más sensible a detectar cambios de intensidad a bajas intensidades de luz.
