1 Introducción a la geostadística
Dr. José Luis Arumí R. Ingeniero Civil Ph. D.

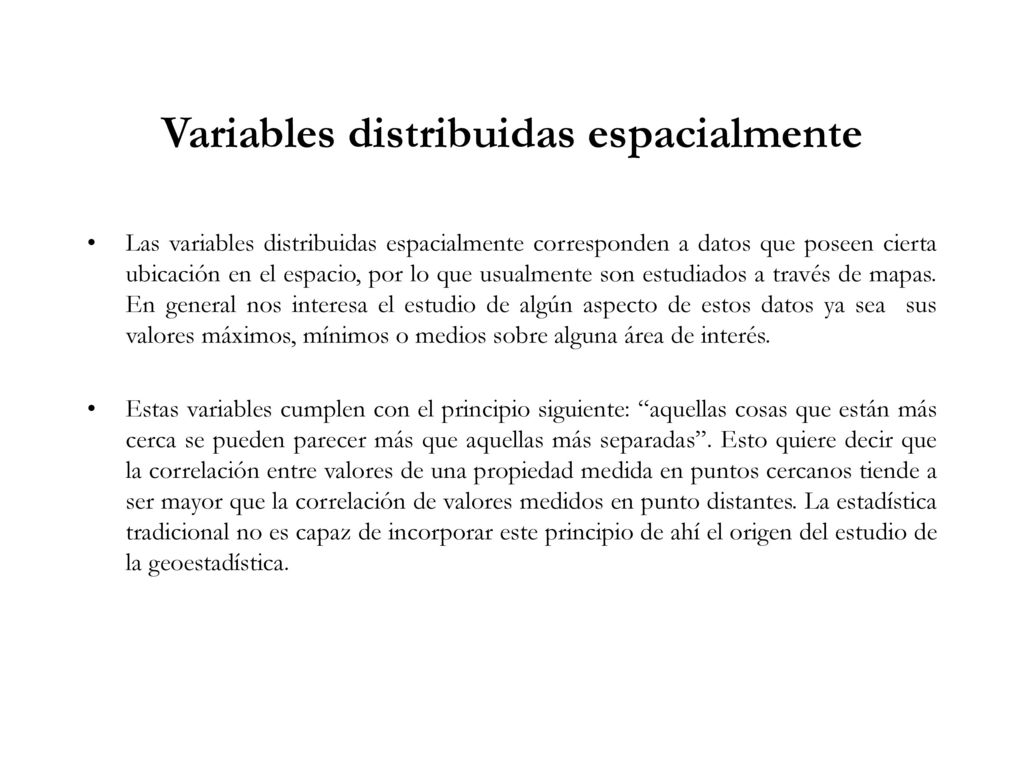

2 Variables distribuidas espacialmente
Las variables distribuidas espacialmente corresponden a datos que poseen cierta ubicación en el espacio, por lo que usualmente son estudiados a través de mapas. En general nos interesa el estudio de algún aspecto de estos datos ya sea sus valores máximos, mínimos o medios sobre alguna área de interés. Estas variables cumplen con el principio siguiente: “aquellas cosas que están más cerca se pueden parecer más que aquellas más separadas”. Esto quiere decir que la correlación entre valores de una propiedad medida en puntos cercanos tiende a ser mayor que la correlación de valores medidos en punto distantes. La estadística tradicional no es capaz de incorporar este principio de ahí el origen del estudio de la geoestadística.

3 Muestreo Muestreo irregular Muestreo regular y1, y1 ,u1 x5, y5,u5

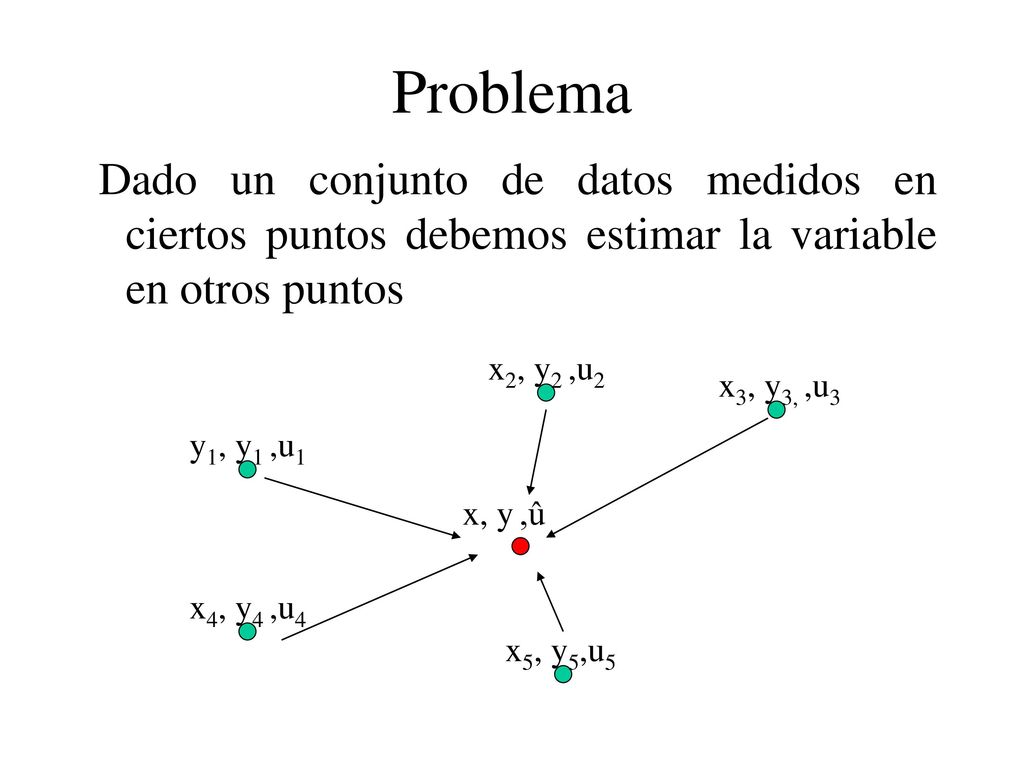

4 Problema Dado un conjunto de datos medidos en ciertos puntos debemos estimar la variable en otros puntos y1, y1 ,u1 x5, y5,u5 x3, y3, ,u3 x4, y4 ,u4 x2, y2 ,u2 x, y ,û

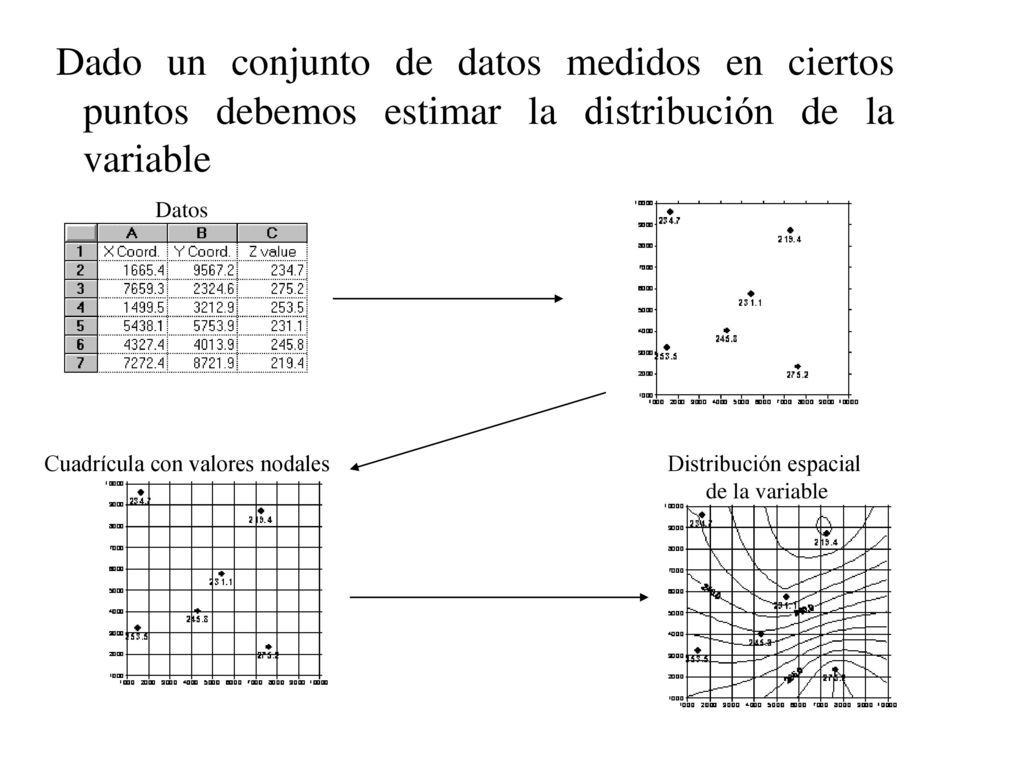

5 Distribución espacial
Dado un conjunto de datos medidos en ciertos puntos debemos estimar la distribución de la variable Datos Cuadrícula con valores nodales Distribución espacial de la variable

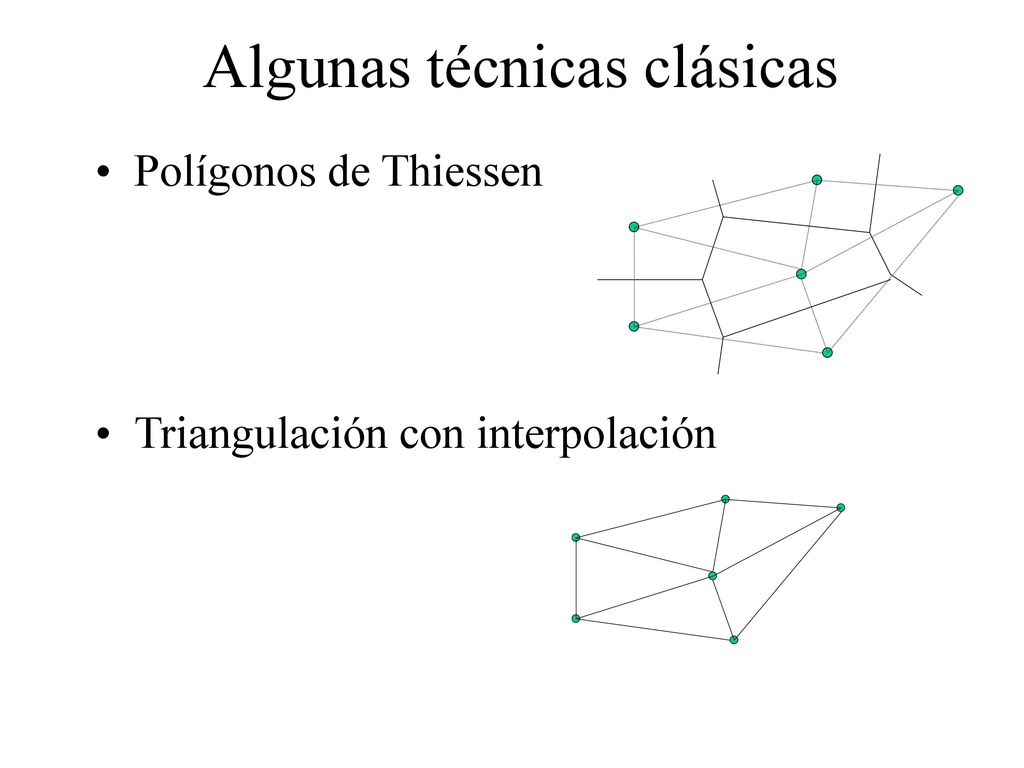

6 Algunas técnicas clásicas
Polígonos de Thiessen Triangulación con interpolación

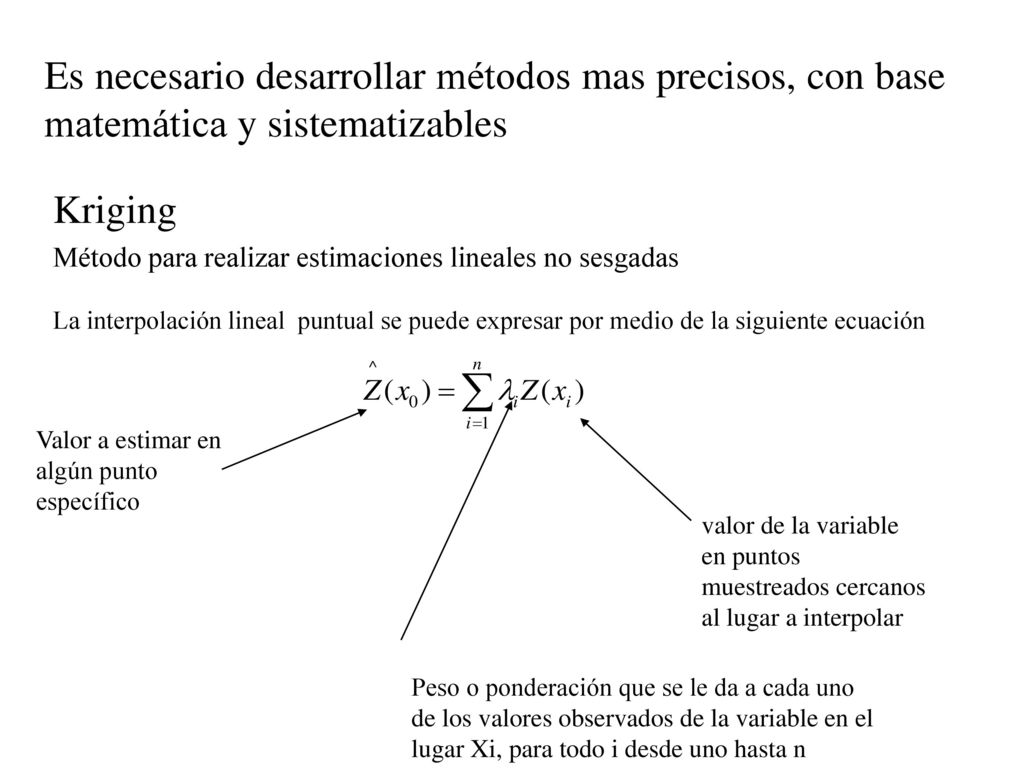

7 Es necesario desarrollar métodos mas precisos, con base matemática y sistematizables
Kriging Método para realizar estimaciones lineales no sesgadas La interpolación lineal puntual se puede expresar por medio de la siguiente ecuación Valor a estimar en algún punto específico valor de la variable en puntos muestreados cercanos al lugar a interpolar Peso o ponderación que se le da a cada uno de los valores observados de la variable en el lugar Xi, para todo i desde uno hasta n

8 Los valores de  corresponden a pesos que son calculados mediante un sistema de n+1 ecuaciones
En este sistema existen n incognitas (i...n) mas el multiplicador de Lagrange  Covarianza entre los puntos xi y xj separados a una distancia dada

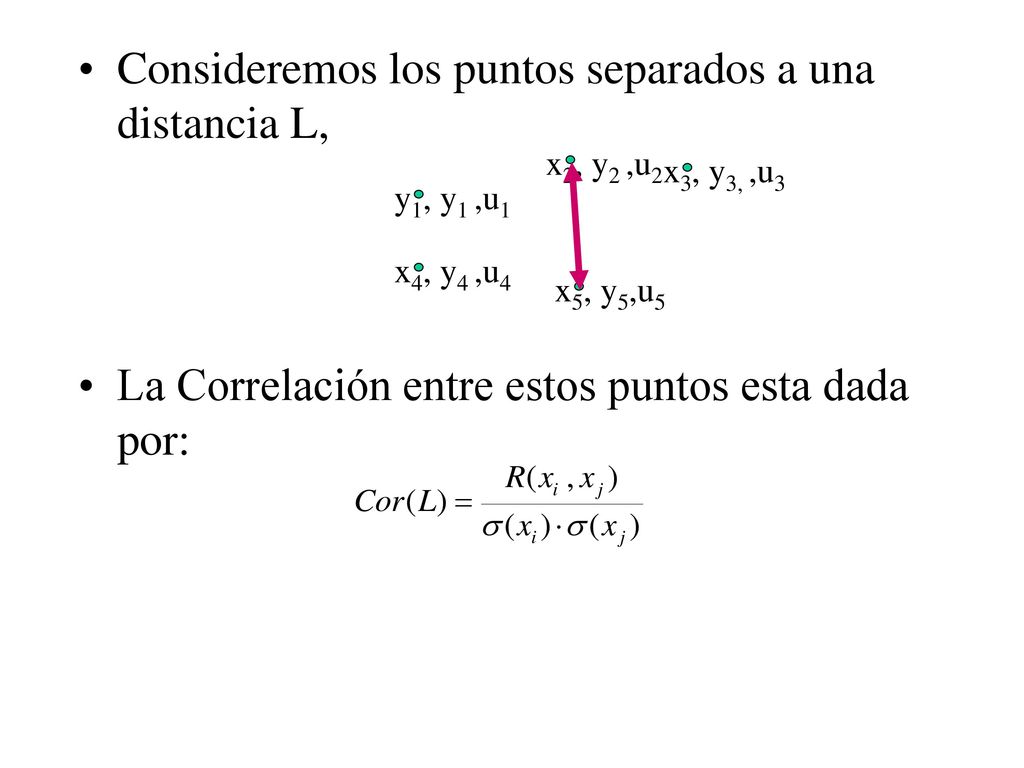

9 Consideremos los puntos separados a una distancia L,
La Correlación entre estos puntos esta dada por: y1, y1 ,u1 x5, y5,u5 x3, y3, ,u3 x4, y4 ,u4 x2, y2 ,u2

10 Después se calcula para todos los pares de puntos ubicados a
una distancia entre L y 2L, y así sucesivamente. x7 x5 4L x2 x3 2L x1 L x11 3L x6 x10 x4 x5 x8 x12 x9

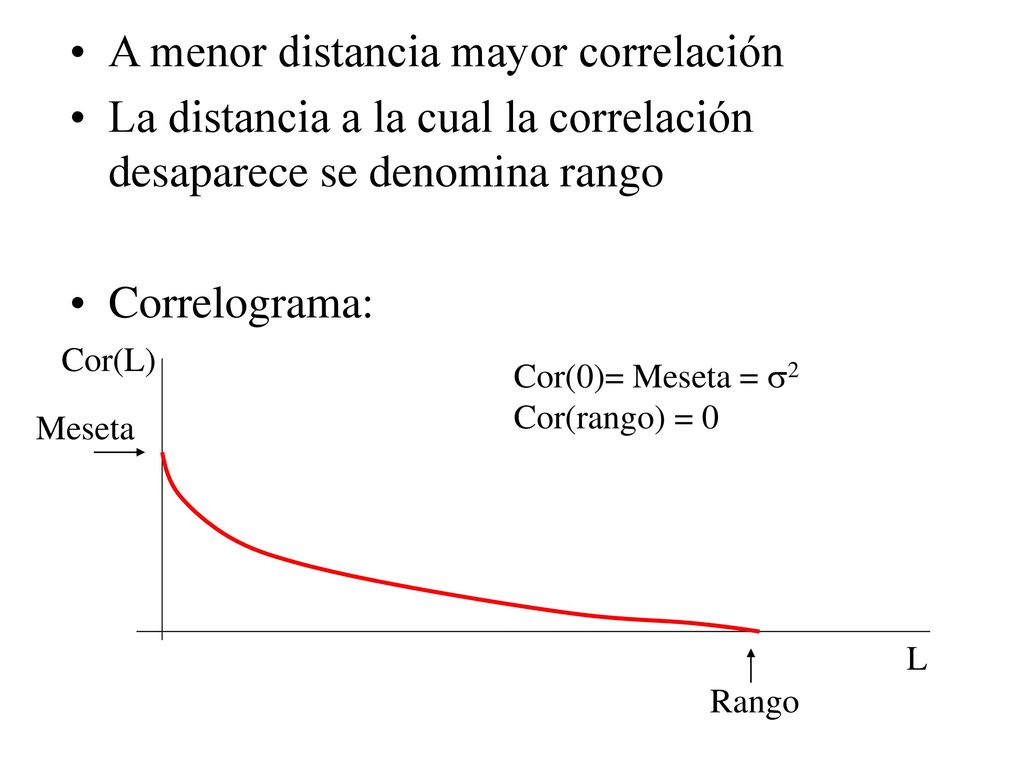

11 A menor distancia mayor correlación
La distancia a la cual la correlación desaparece se denomina rango Correlograma: Cor(L) Cor(0)= Meseta = 2 Cor(rango) = 0 Meseta L Rango

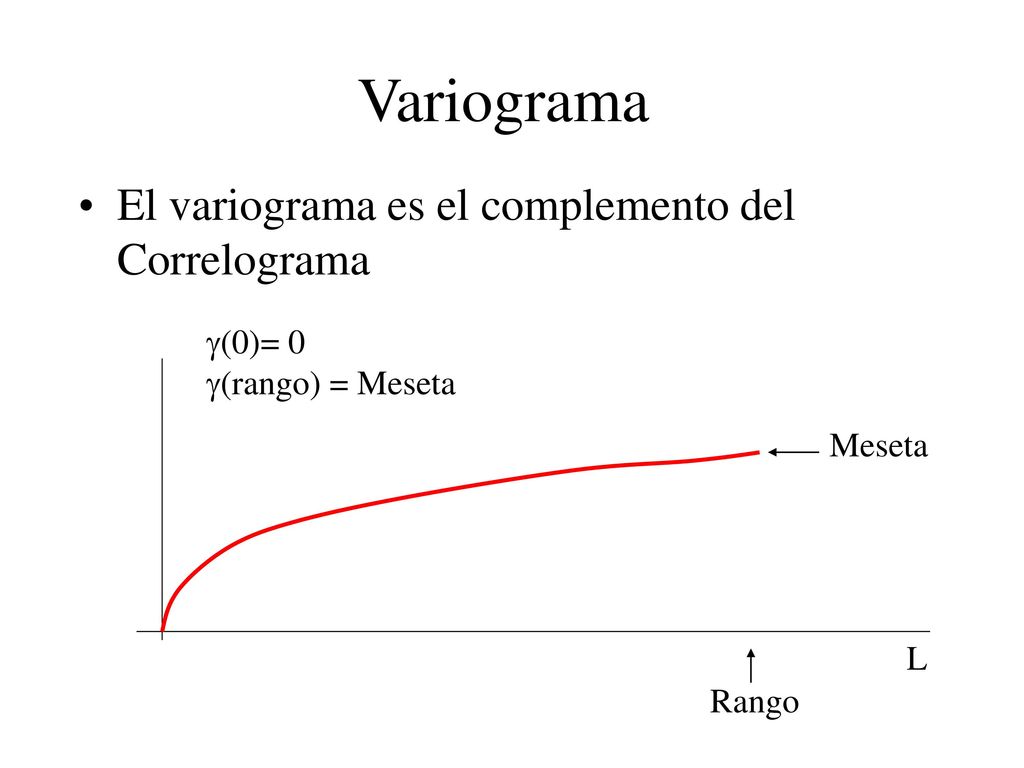

12 Variograma El variograma es el complemento del Correlograma (0)= 0
(rango) = Meseta Meseta L Rango

13 Después se calcula para todos los pares de puntos ubicados a
una distancia entre L y 2L, y así sucesivamente. x7 x5 4L x2 x3 2L x1 L x11 3L x6 x10 x4 x5 x8 x12 x9

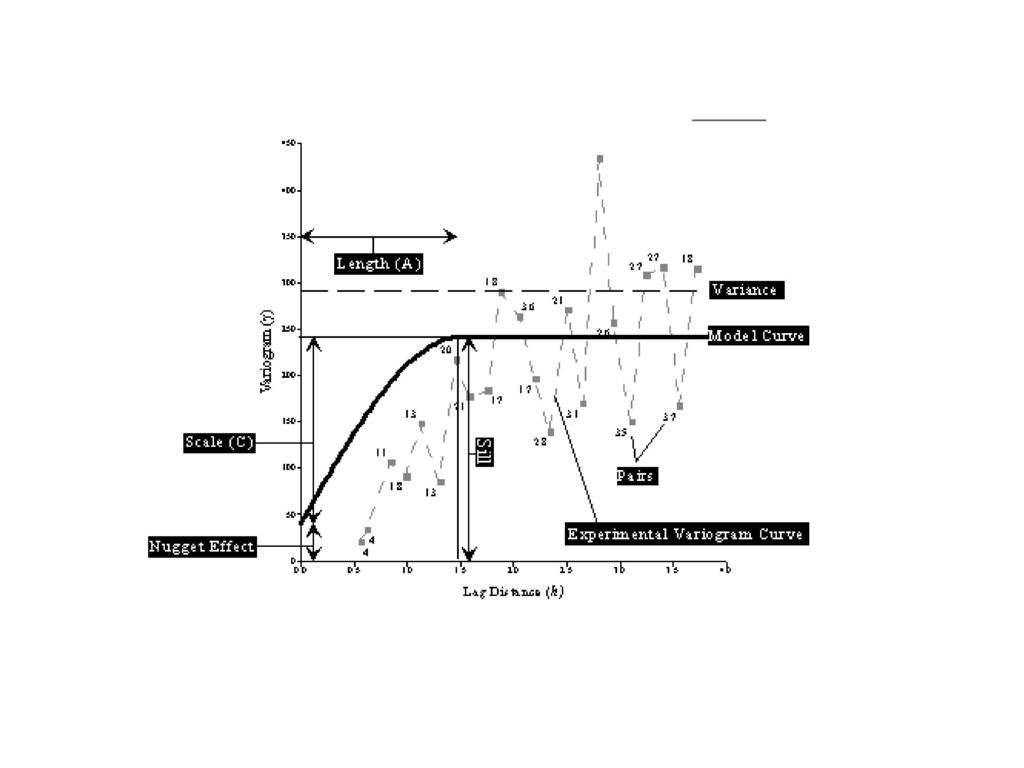

14

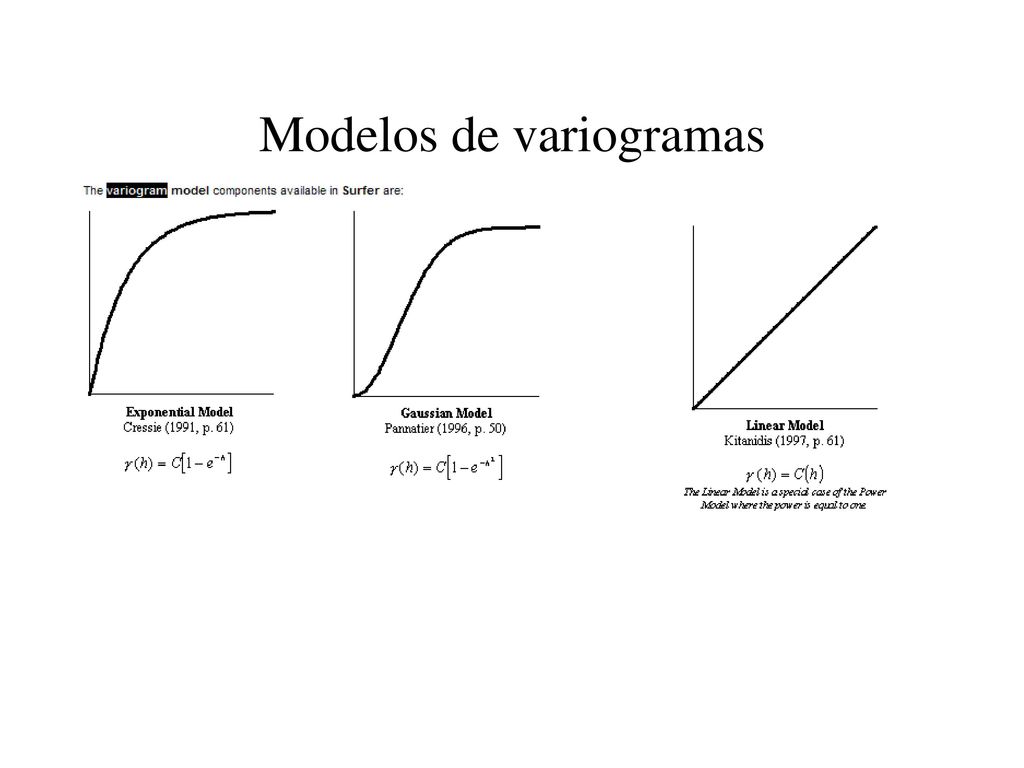

15 Modelos de variogramas

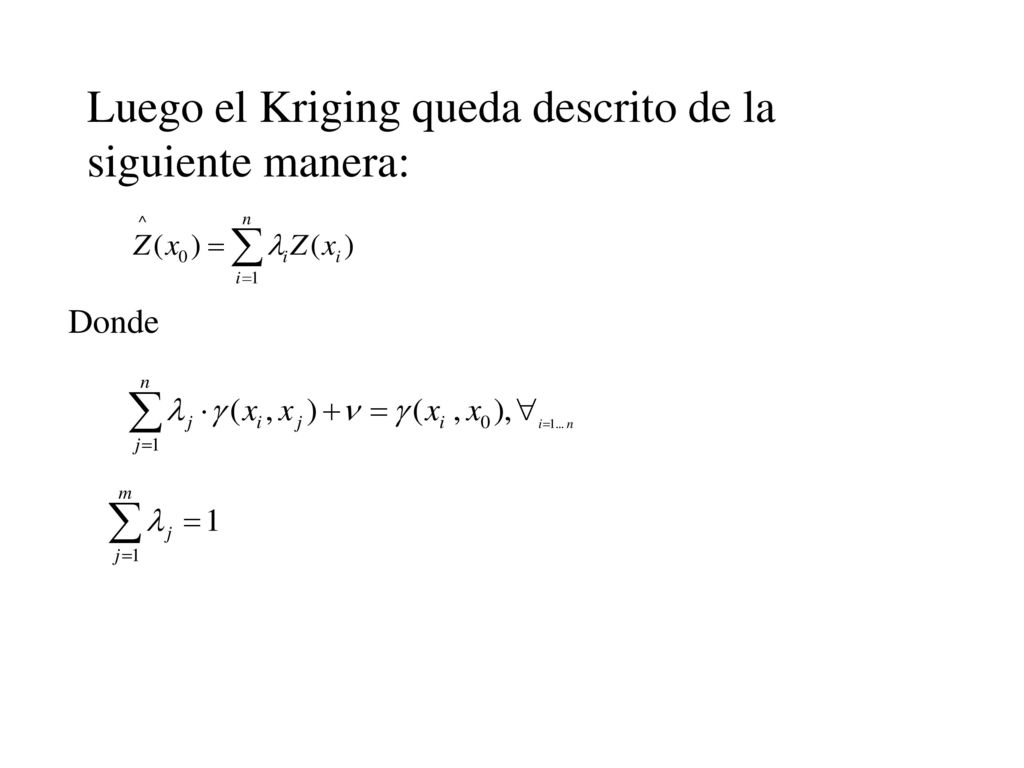

16 Luego el Kriging queda descrito de la siguiente manera:
Donde

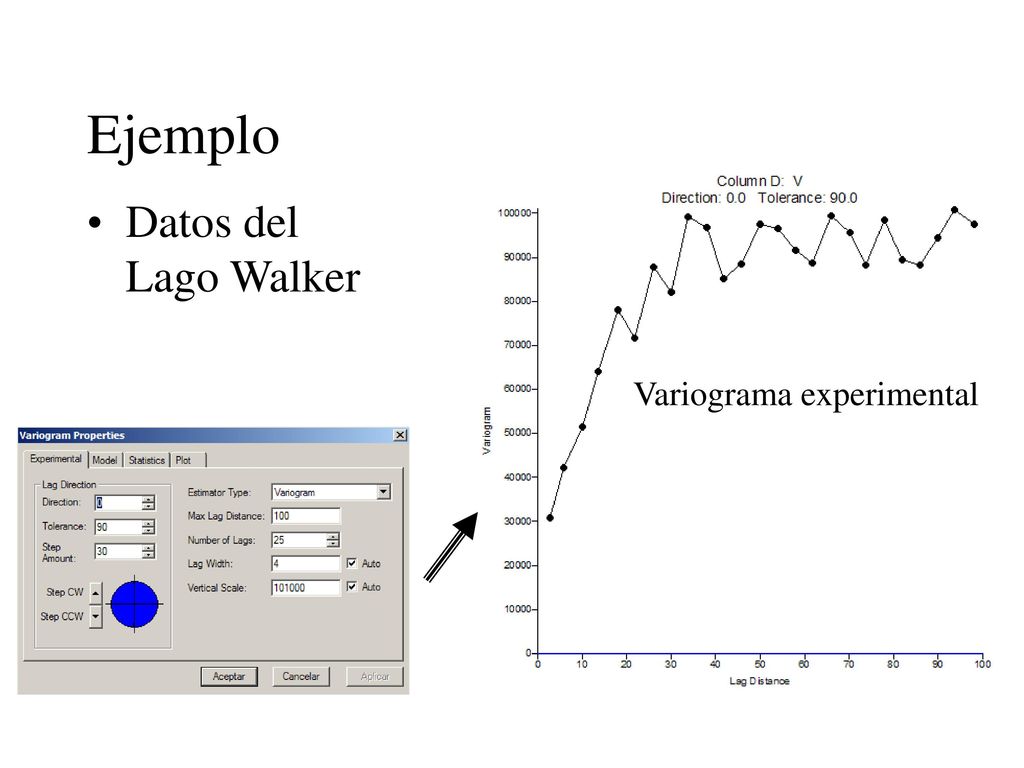

17 Ejemplo Datos del Lago Walker Variograma experimental

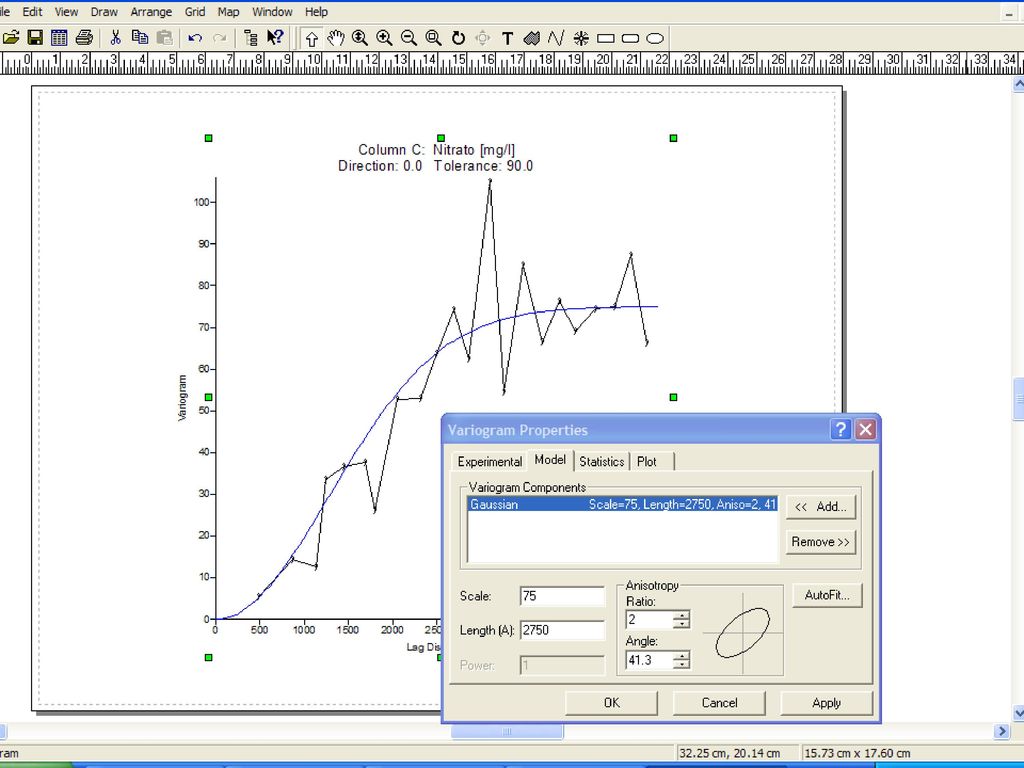

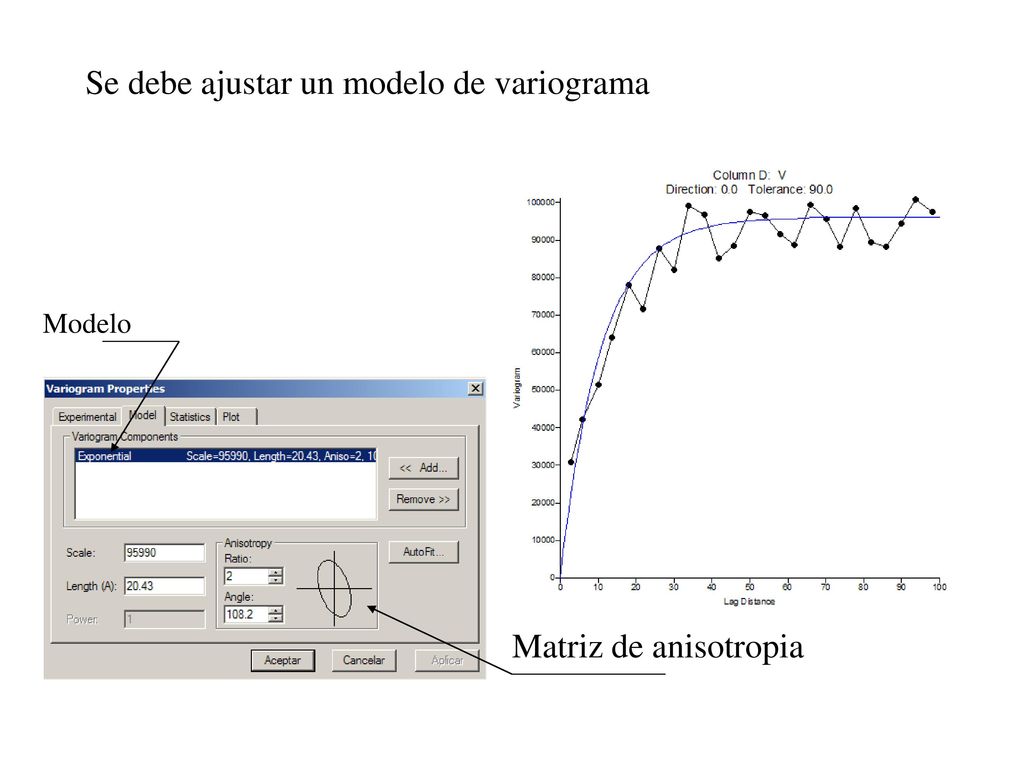

18 Se debe ajustar un modelo de variograma
Matriz de anisotropia

19 Ejemplo

20 Consideremos el caso de Nebraska
Valle del Río Platte

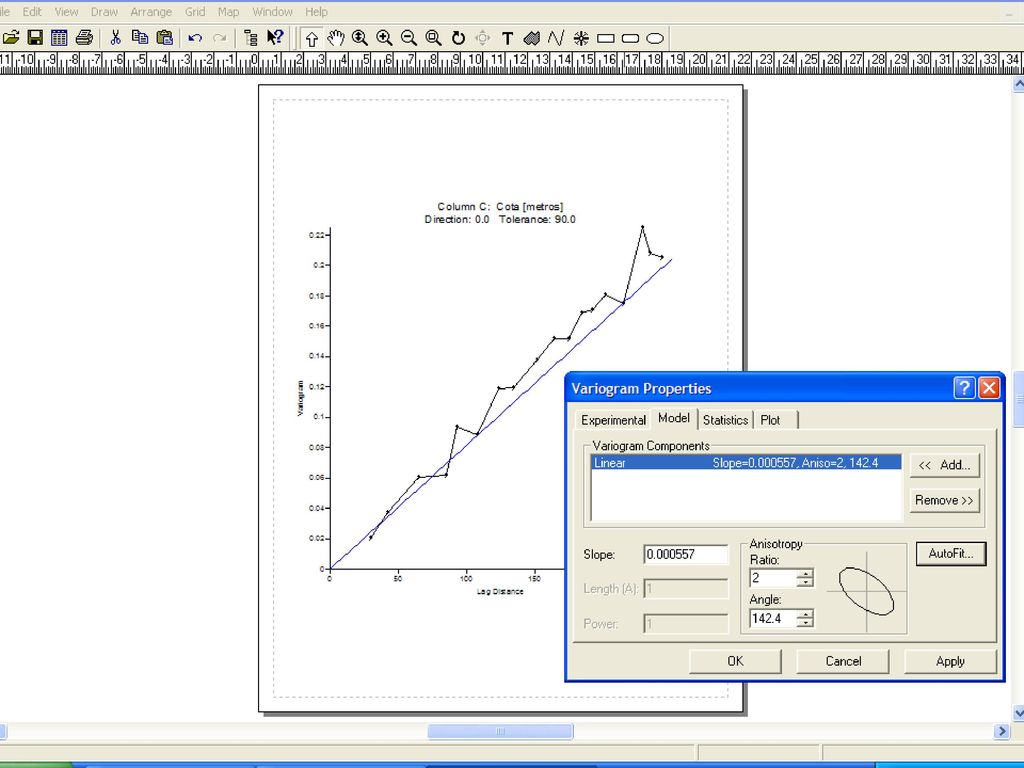

21

22
