1 ALMACENAMIENTO

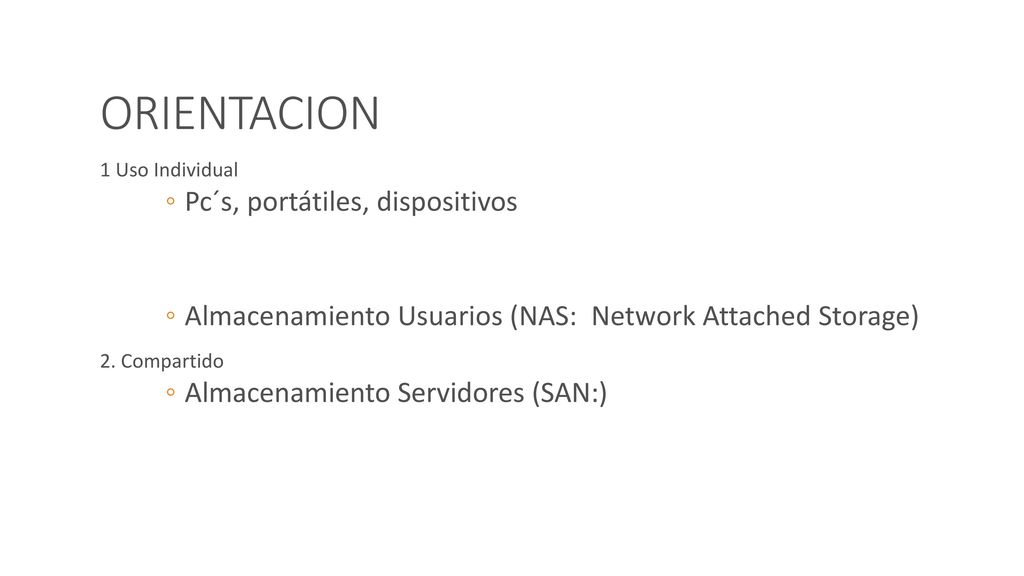

2 ORIENTACION Pc´s, portátiles, dispositivos
1 Uso Individual Pc´s, portátiles, dispositivos Almacenamiento Usuarios (NAS:  Network Attached Storage) 2. Compartido Almacenamiento Servidores (SAN:)

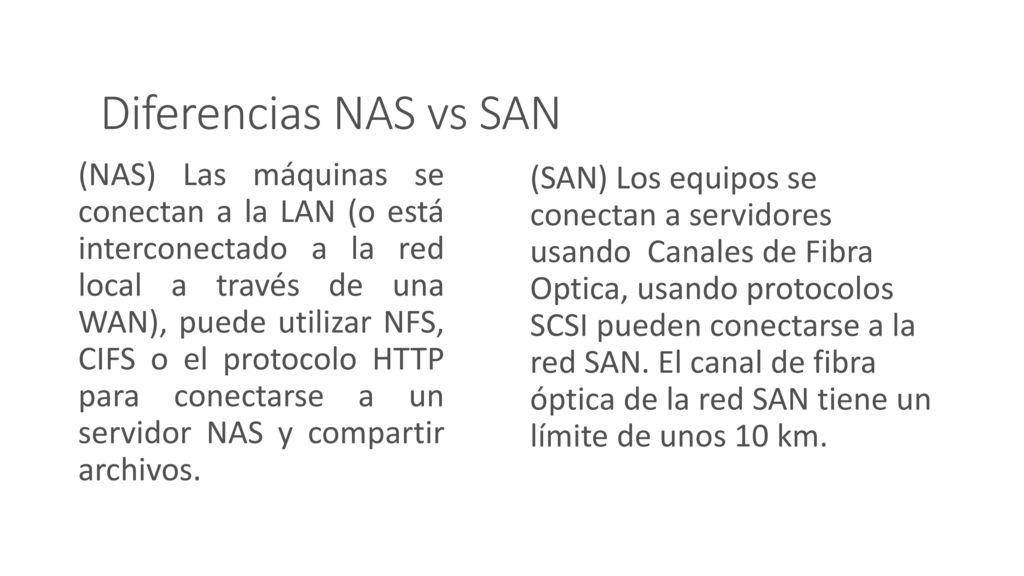

3 Diferencias NAS vs SAN (NAS) Las máquinas se conectan a la LAN (o está interconectado a la red local a través de una WAN), puede utilizar NFS, CIFS o el protocolo HTTP para conectarse a un servidor NAS y compartir archivos. (SAN) Los equipos se conectan a servidores usando Canales de Fibra Optica, usando protocolos SCSI pueden conectarse a la red SAN. El canal de fibra óptica de la red SAN tiene un límite de unos 10 km.

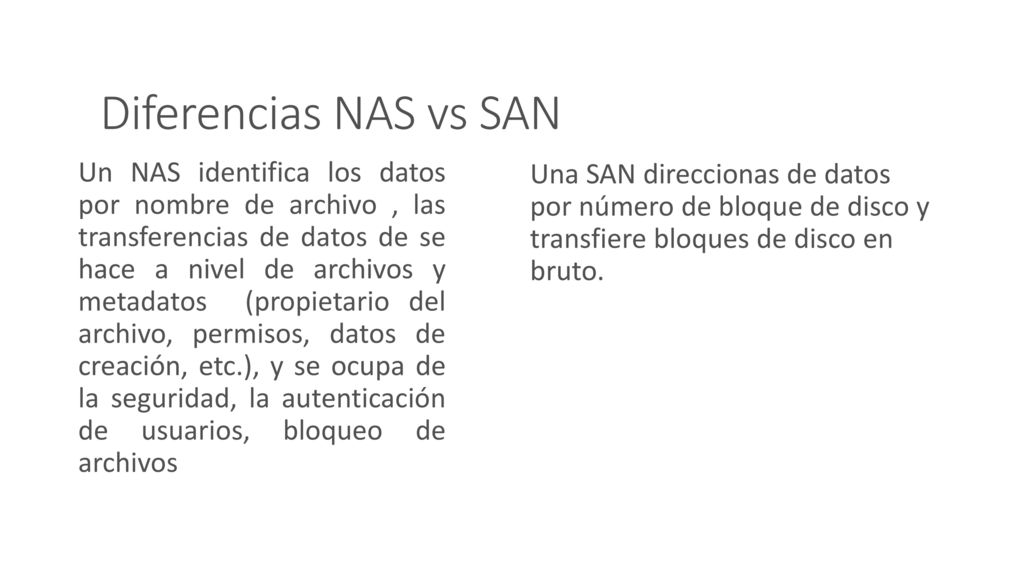

4 Diferencias NAS vs SAN Un NAS identifica los datos por nombre de archivo , las transferencias de datos de se hace a nivel de archivos y metadatos (propietario del archivo, permisos, datos de creación, etc.), y se ocupa de la seguridad, la autenticación de usuarios, bloqueo de archivos   Una SAN direccionas de datos por número de bloque de disco y transfiere bloques de disco en bruto.

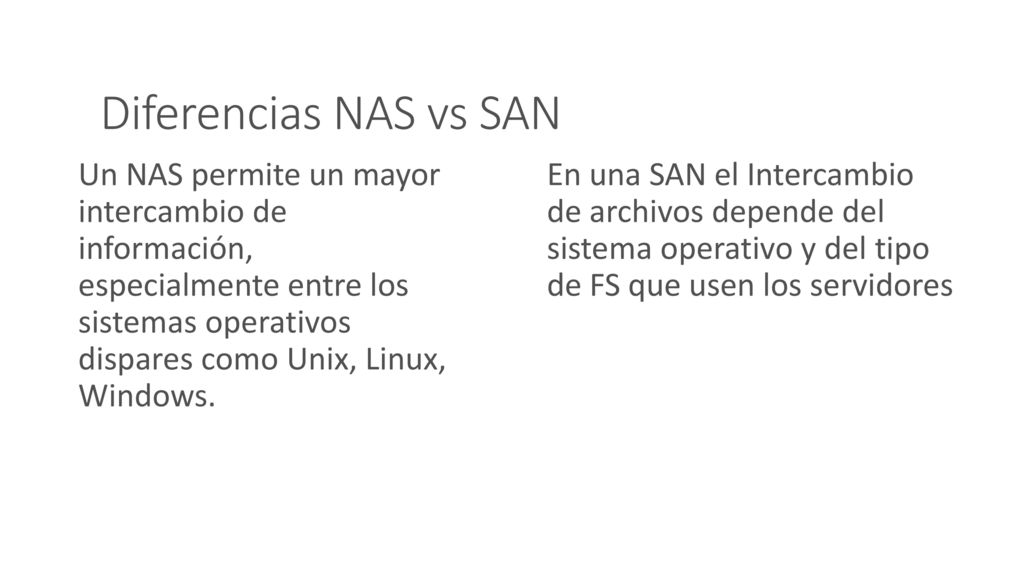

5 Diferencias NAS vs SAN Un NAS permite un mayor intercambio de información, especialmente entre los sistemas operativos dispares como Unix, Linux, Windows. En una SAN el Intercambio de archivos depende del sistema operativo y del tipo de FS que usen los servidores

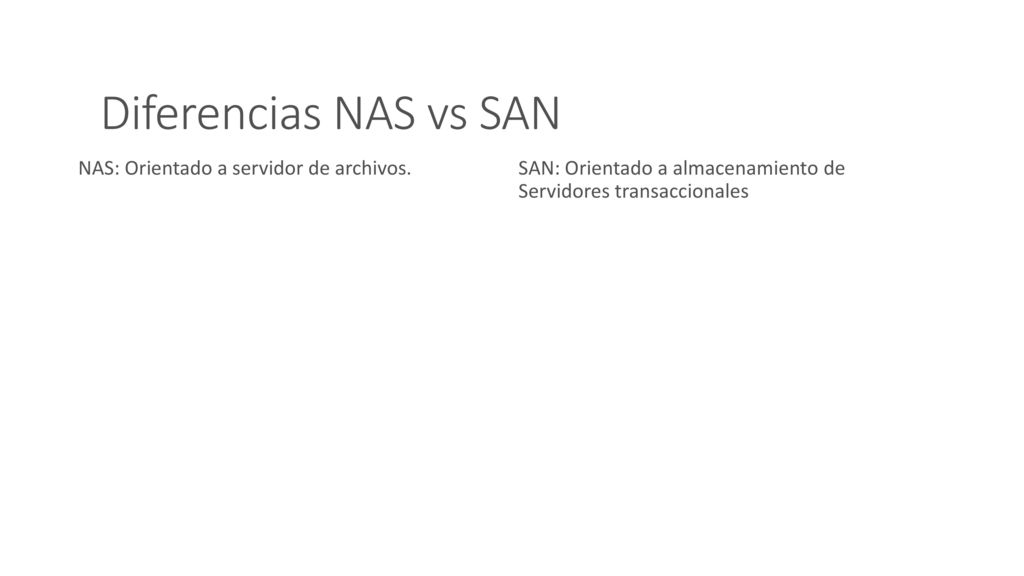

6 Diferencias NAS vs SAN NAS: Orientado a servidor de archivos.
SAN: Orientado a almacenamiento de Servidores transaccionales

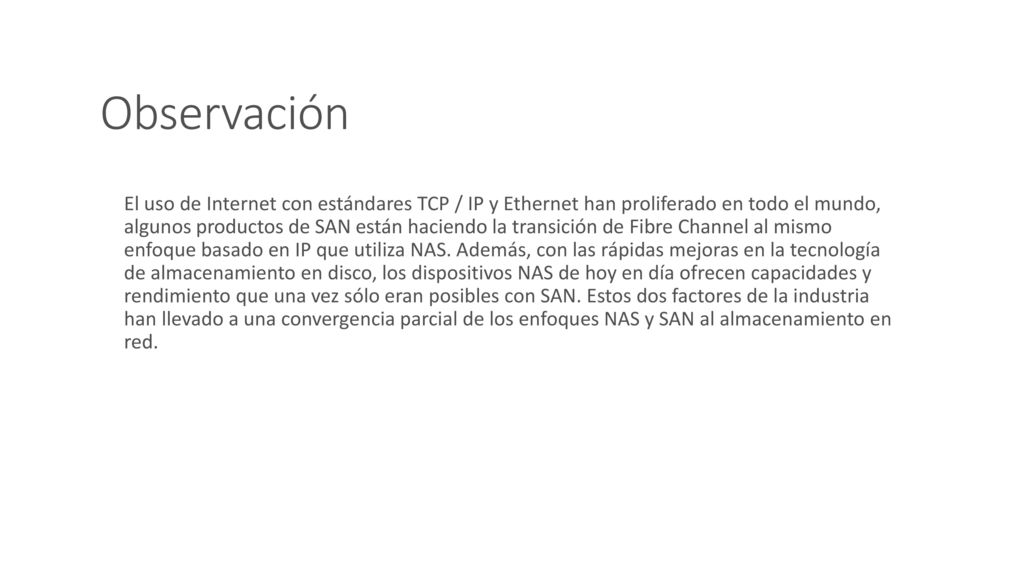

7 Observación El uso de Internet con estándares TCP / IP y Ethernet han proliferado en todo el mundo, algunos productos de SAN están haciendo la transición de Fibre Channel al mismo enfoque basado en IP que utiliza NAS. Además, con las rápidas mejoras en la tecnología de almacenamiento en disco, los dispositivos NAS de hoy en día ofrecen capacidades y rendimiento que una vez sólo eran posibles con SAN. Estos dos factores de la industria han llevado a una convergencia parcial de los enfoques NAS y SAN al almacenamiento en red.

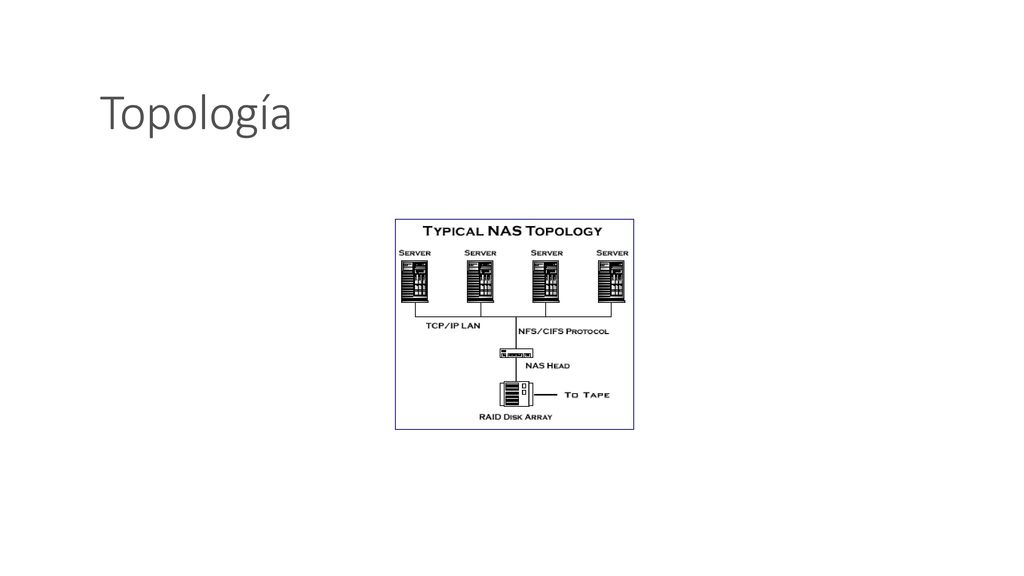

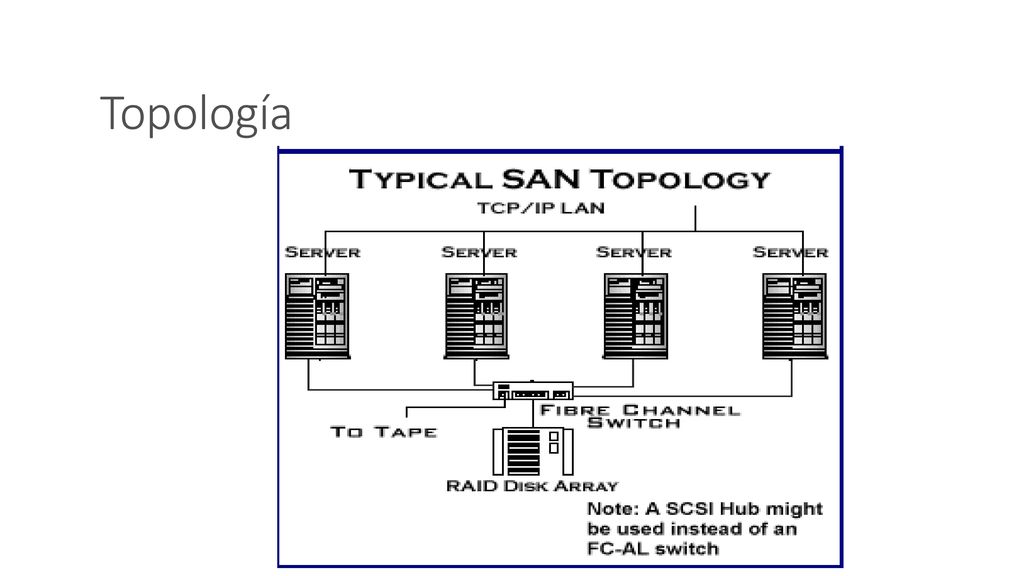

8 Topología

9 Topología

10 SEGURIDAD DE ALMACENAMIENTO

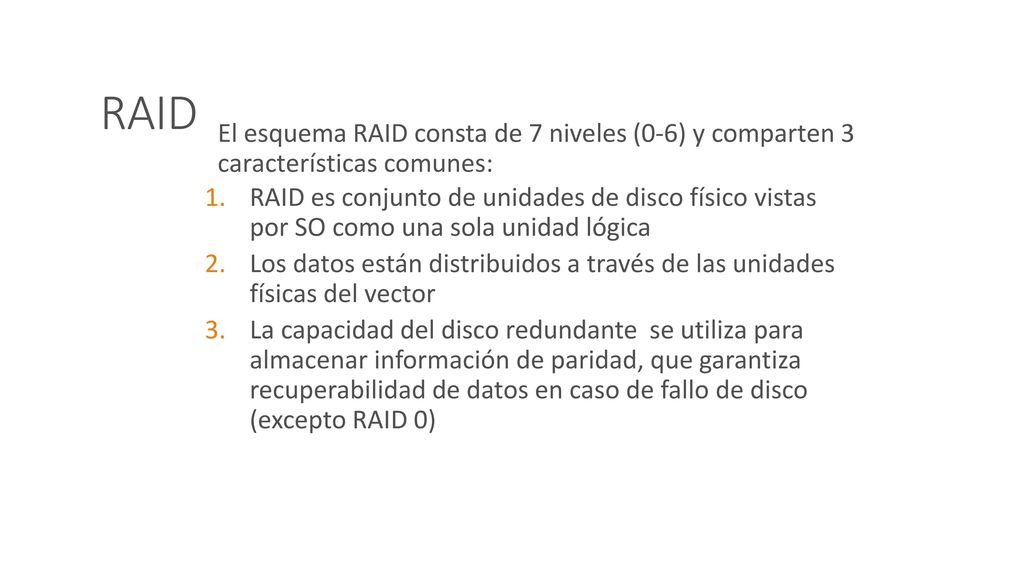

11 RAID El esquema RAID consta de 7 niveles (0-6) y comparten 3 características comunes: RAID es conjunto de unidades de disco físico vistas por SO como una sola unidad lógica Los datos están distribuidos a través de las unidades físicas del vector La capacidad del disco redundante se utiliza para almacenar información de paridad, que garantiza recuperabilidad de datos en caso de fallo de disco (excepto RAID 0)

12 RAID El esquema RAID consta de 7 niveles (0-6) y comparten 3 características comunes: RAID es conjunto de unidades de disco físico vistas por SO como una sola unidad lógica Los datos están distribuidos a través de las unidades físicas del vector La capacidad del disco redundante se utiliza para almacenar información de paridad, que garantiza recuperabilidad de datos en caso de fallo de disco (excepto RAID 0)

13

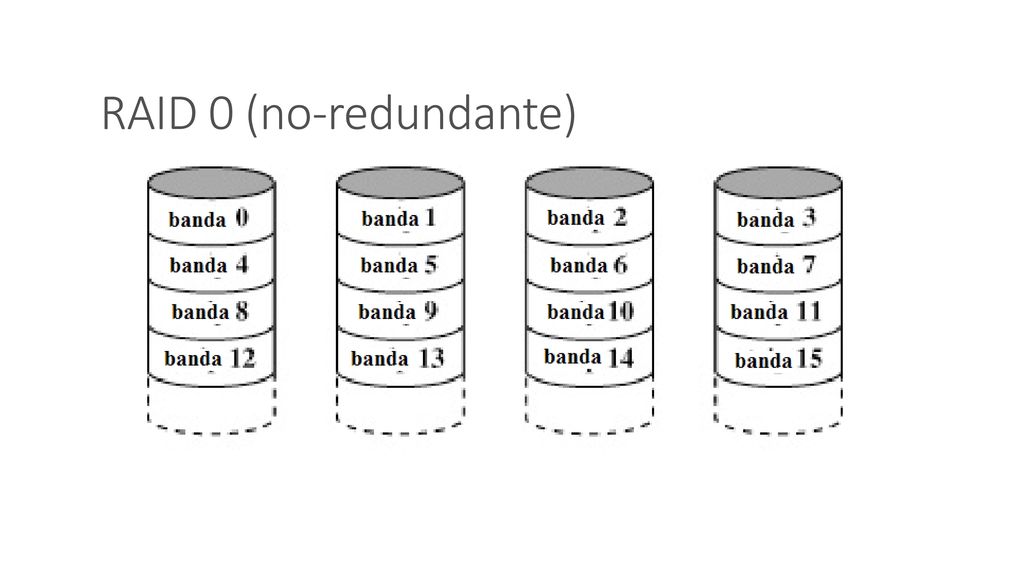

14 RAID 0 (no-redundante)

15 RAID 1 Se consigue redundancia a través de duplicación de datos
Cada disco del vector tiene un (disco espejo que contiene los mismos datos. Aspectos positivos: Solicitud de lectura puede servirse desde cualquiera de dos discos que contienen datos solicitados y tiene menor tiempo búsqueda + retardo de giro

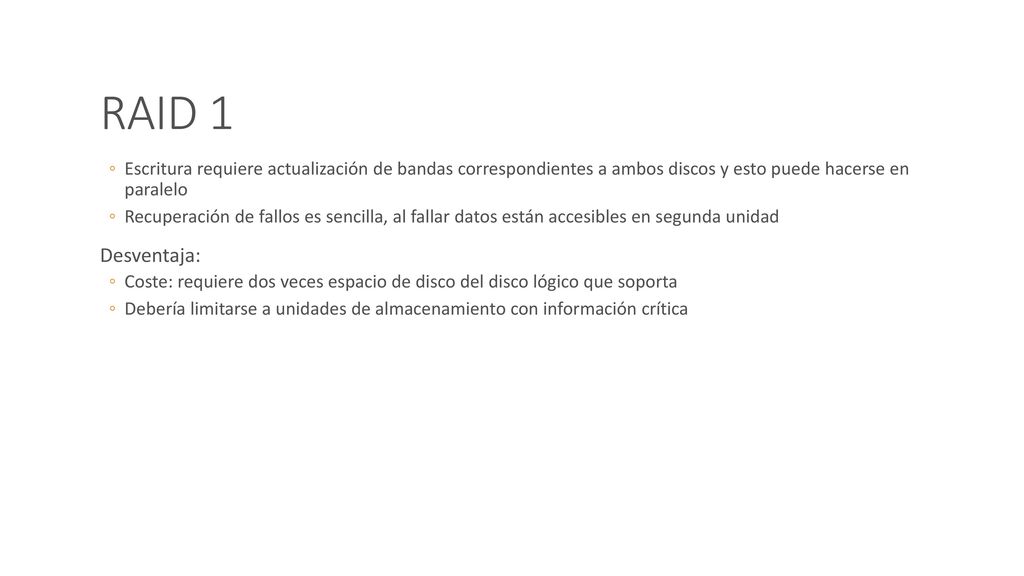

16 RAID 1 Escritura requiere actualización de bandas correspondientes a ambos discos y esto puede hacerse en paralelo Recuperación de fallos es sencilla, al fallar datos están accesibles en segunda unidad Desventaja: Coste: requiere dos veces espacio de disco del disco lógico que soporta Debería limitarse a unidades de almacenamiento con información crítica

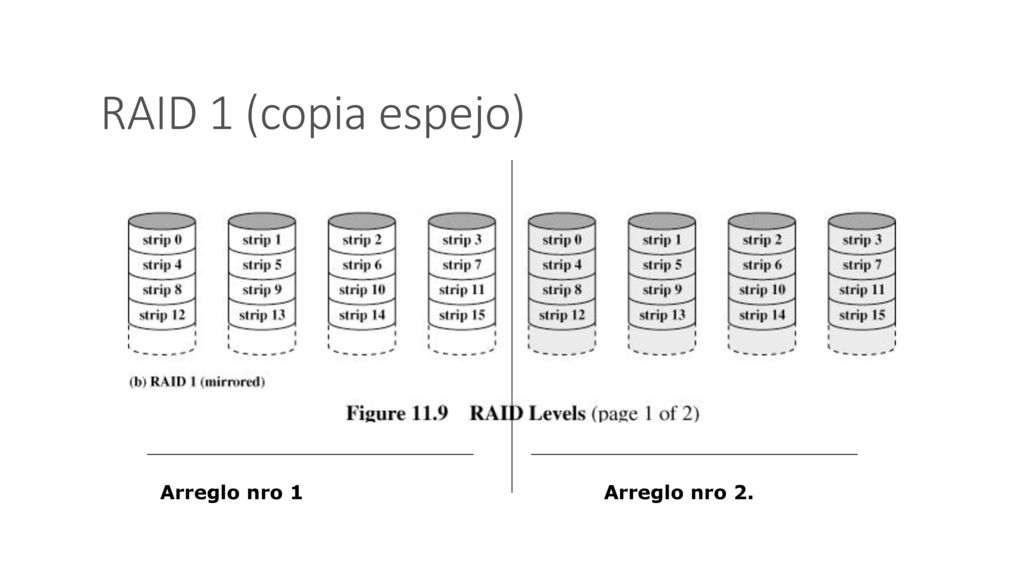

17 RAID 1 (copia espejo) Arreglo nro Arreglo nro 2.

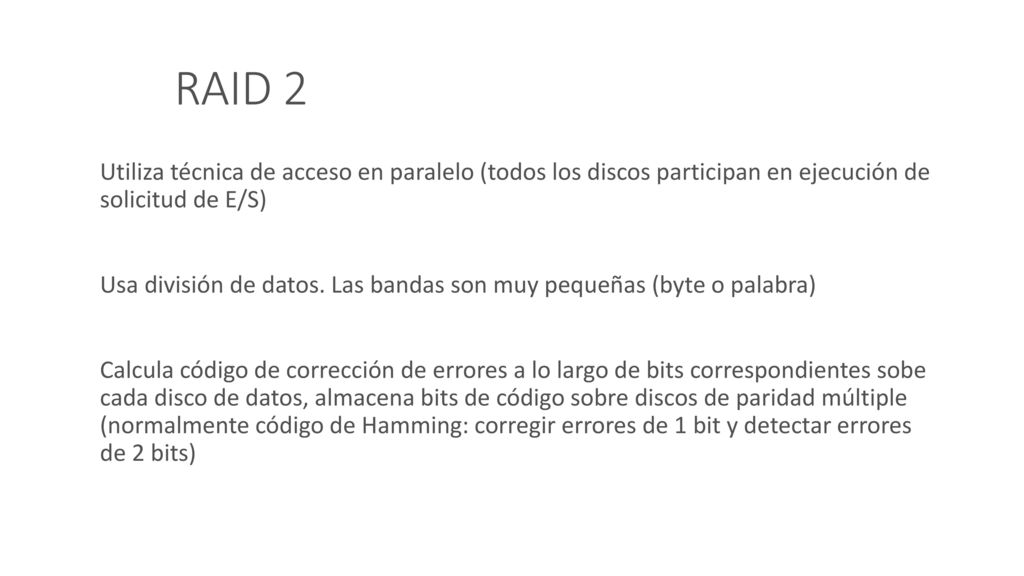

18 RAID 2 Utiliza técnica de acceso en paralelo (todos los discos participan en ejecución de solicitud de E/S) Usa división de datos. Las bandas son muy pequeñas (byte o palabra) Calcula código de corrección de errores a lo largo de bits correspondientes sobe cada disco de datos, almacena bits de código sobre discos de paridad múltiple (normalmente código de Hamming: corregir errores de 1 bit y detectar errores de 2 bits)

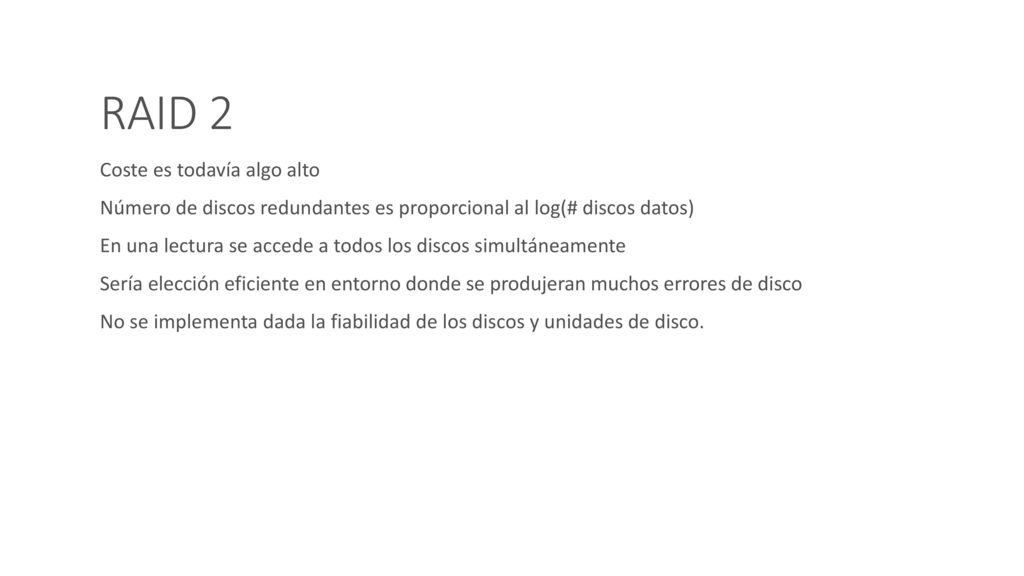

19 RAID 2 Coste es todavía algo alto
Número de discos redundantes es proporcional al log(# discos datos) En una lectura se accede a todos los discos simultáneamente Sería elección eficiente en entorno donde se produjeran muchos errores de disco No se implementa dada la fiabilidad de los discos y unidades de disco.

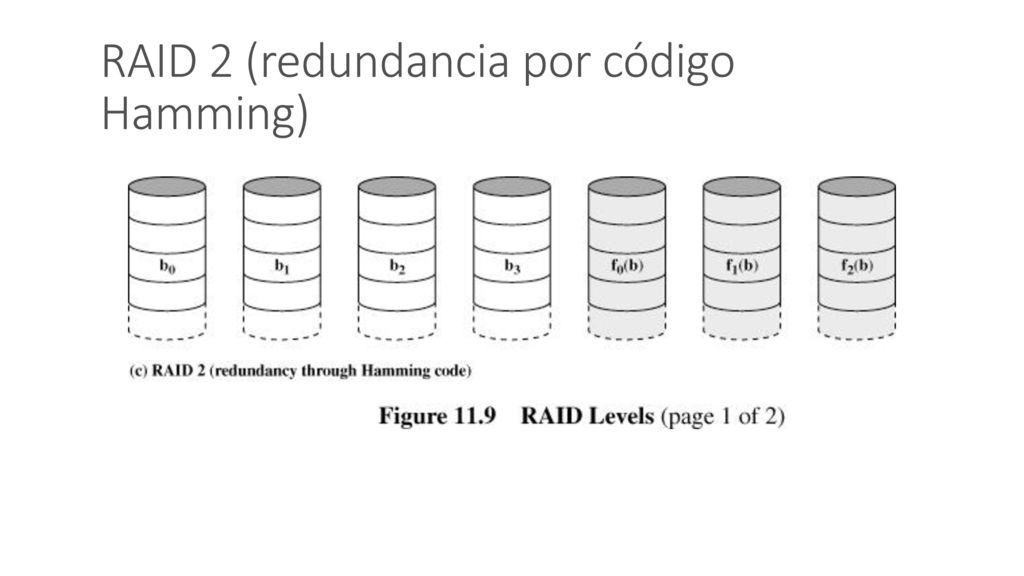

20 RAID 2 (redundancia por código Hamming)

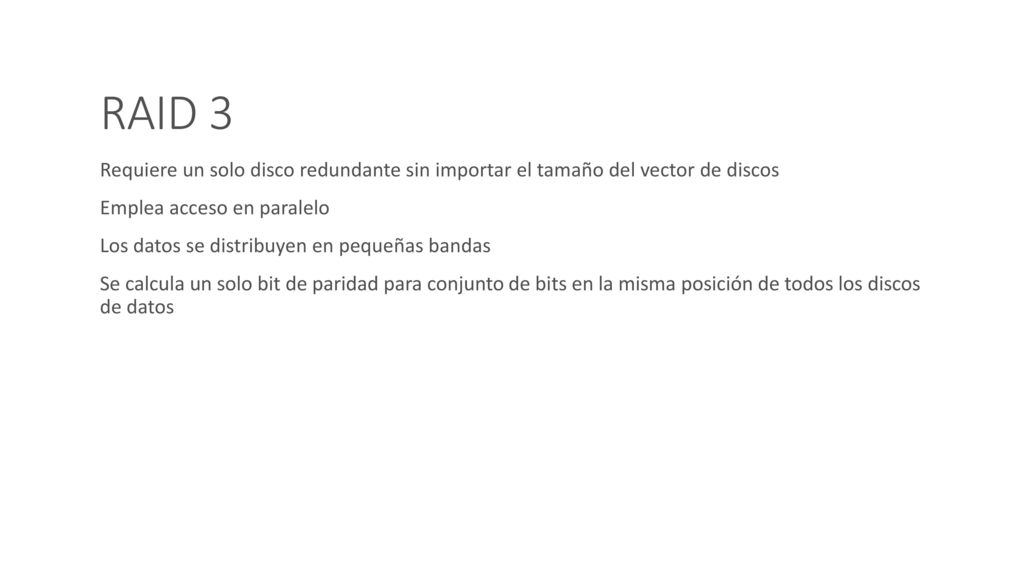

21 RAID 3 Requiere un solo disco redundante sin importar el tamaño del vector de discos Emplea acceso en paralelo Los datos se distribuyen en pequeñas bandas Se calcula un solo bit de paridad para conjunto de bits en la misma posición de todos los discos de datos

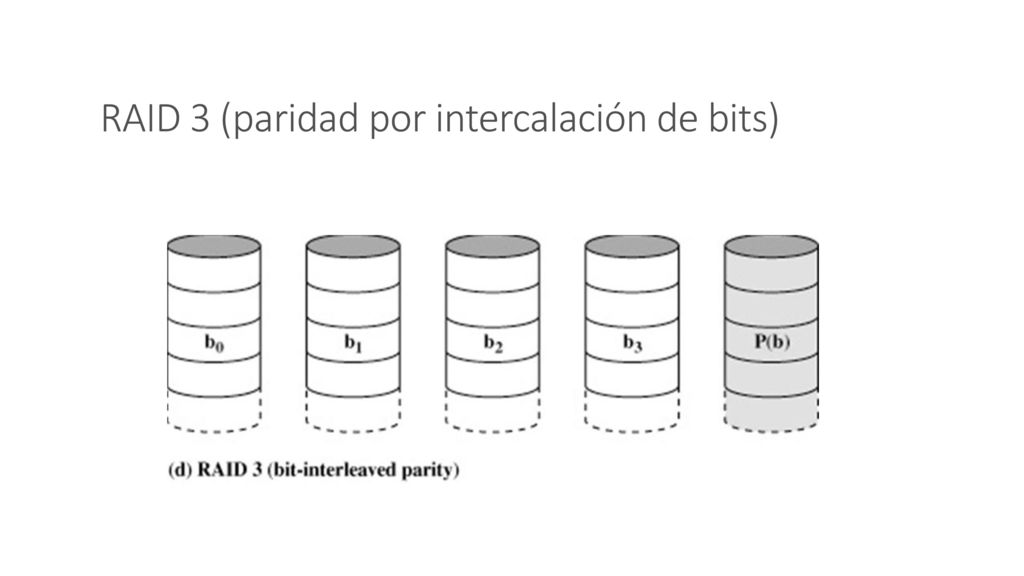

22 RAID 3 (paridad por intercalación de bits)

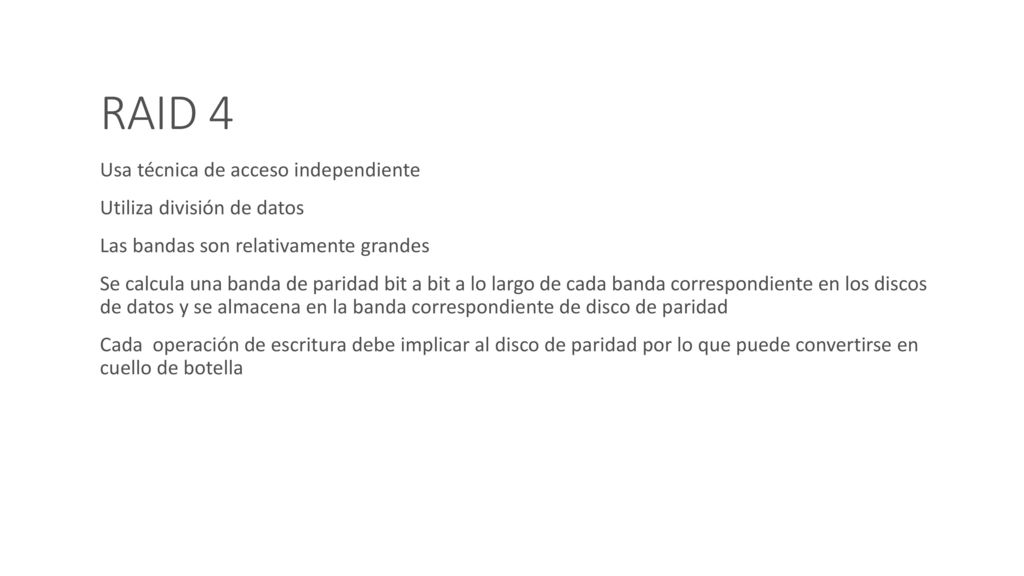

23 RAID 4 Usa técnica de acceso independiente Utiliza división de datos
Las bandas son relativamente grandes Se calcula una banda de paridad bit a bit a lo largo de cada banda correspondiente en los discos de datos y se almacena en la banda correspondiente de disco de paridad Cada operación de escritura debe implicar al disco de paridad por lo que puede convertirse en cuello de botella

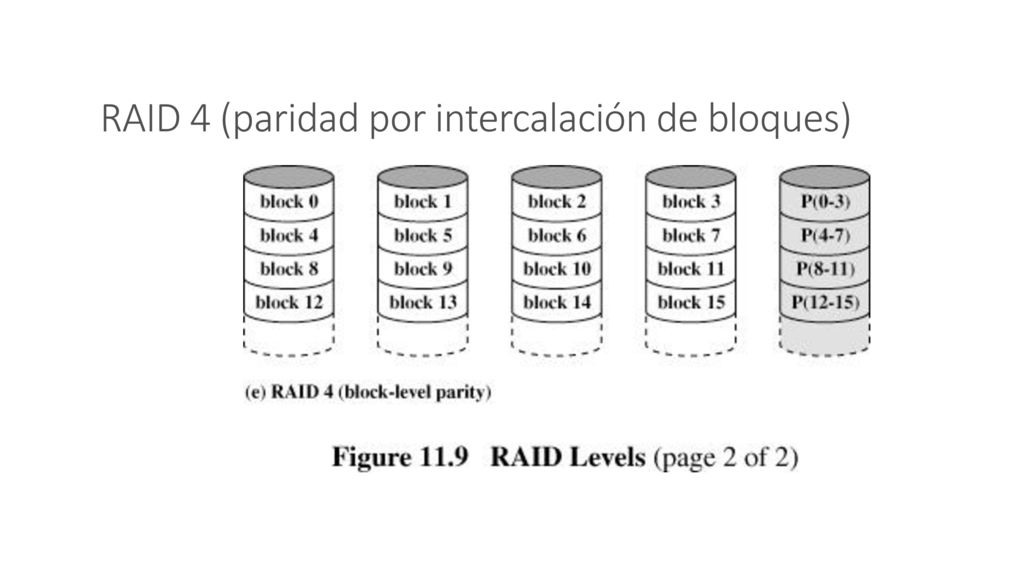

24 RAID 4 (paridad por intercalación de bloques)

25 RAID 5 Similar a RAID 4, pero las bandas de paridad se distribuyen a través de todos los discos. Normalmente con esquema de turno rotatorio Evita potencial cuello de botella en la E/S de RAID 4 que tiene un solo disco de paridad

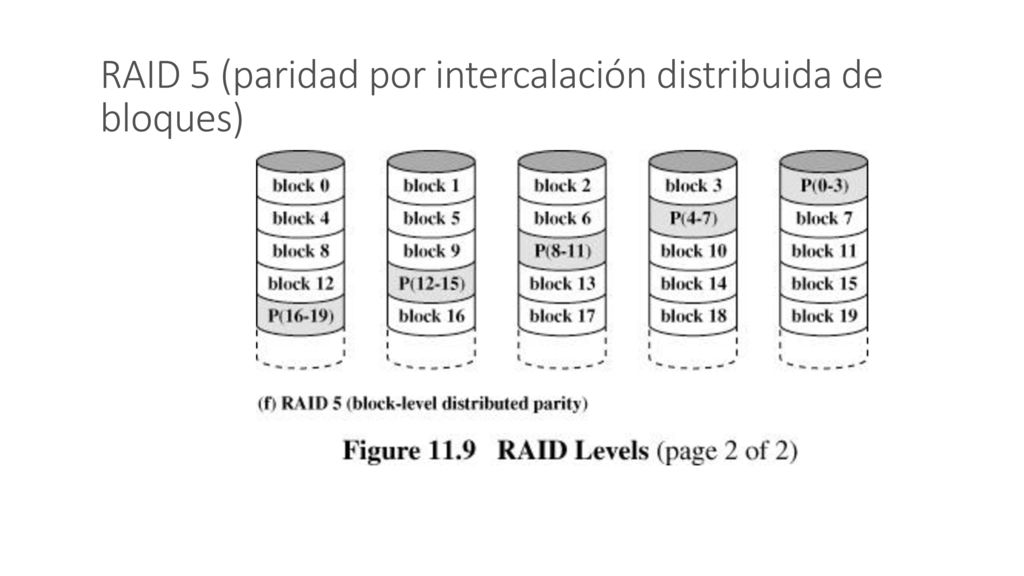

26 RAID 5 (paridad por intercalación distribuida de bloques)

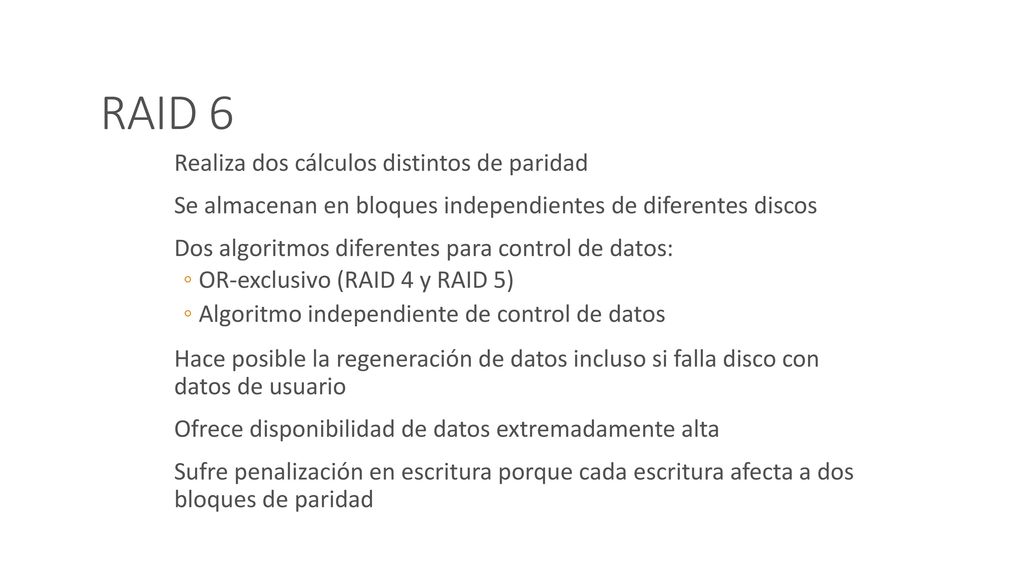

27 RAID 6 Realiza dos cálculos distintos de paridad
Se almacenan en bloques independientes de diferentes discos Dos algoritmos diferentes para control de datos: OR-exclusivo (RAID 4 y RAID 5) Algoritmo independiente de control de datos Hace posible la regeneración de datos incluso si falla disco con datos de usuario Ofrece disponibilidad de datos extremadamente alta Sufre penalización en escritura porque cada escritura afecta a dos bloques de paridad

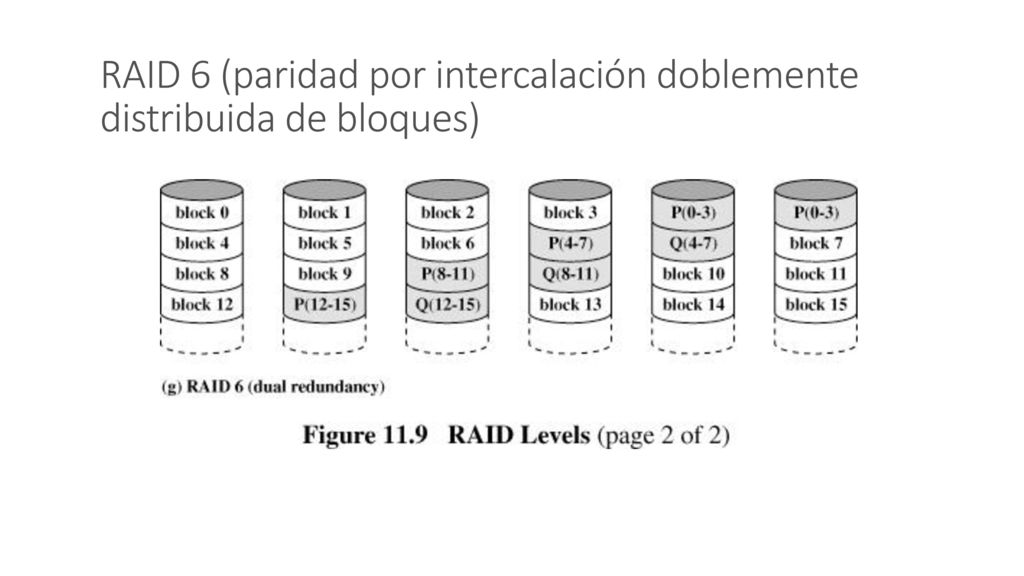

28 RAID 6 (paridad por intercalación doblemente distribuida de bloques)

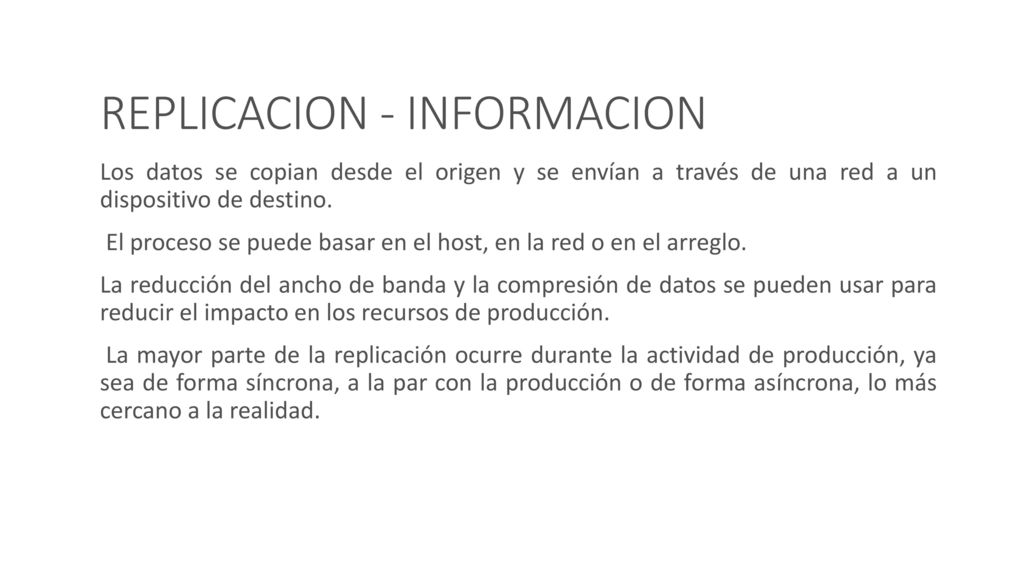

29 REPLICACION - INFORMACION
Los datos se copian desde el origen y se envían a través de una red a un dispositivo de destino. El proceso se puede basar en el host, en la red o en el arreglo. La reducción del ancho de banda y la compresión de datos se pueden usar para reducir el impacto en los recursos de producción. La mayor parte de la replicación ocurre durante la actividad de producción, ya sea de forma síncrona, a la par con la producción o de forma asíncrona, lo más cercano a la realidad.

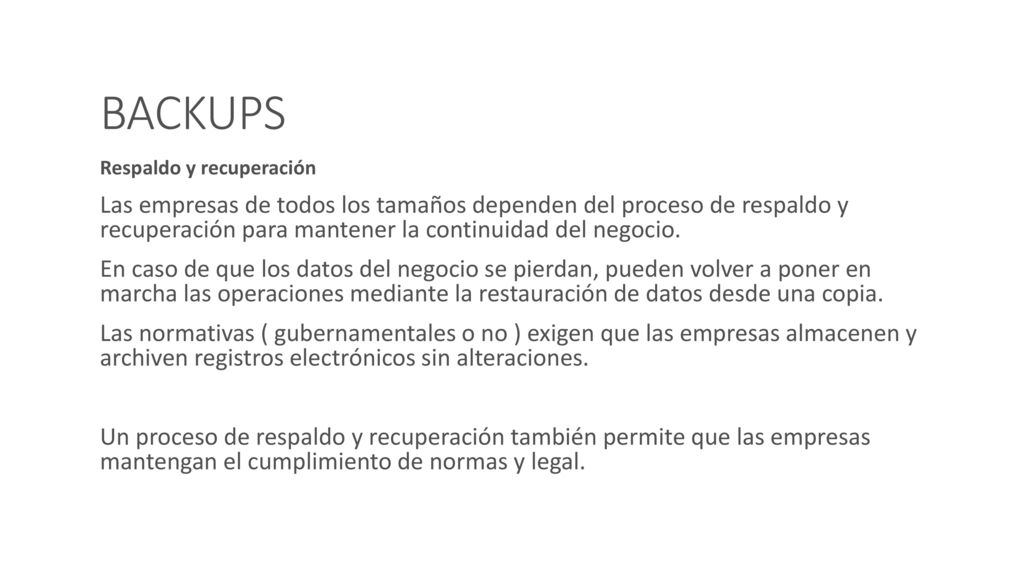

30 BACKUPS Respaldo y recuperación Las empresas de todos los tamaños dependen del proceso de respaldo y recuperación para mantener la continuidad del negocio. En caso de que los datos del negocio se pierdan, pueden volver a poner en marcha las operaciones mediante la restauración de datos desde una copia. Las normativas ( gubernamentales o no ) exigen que las empresas almacenen y archiven registros electrónicos sin alteraciones. Un proceso de respaldo y recuperación también permite que las empresas mantengan el cumplimiento de normas y legal.

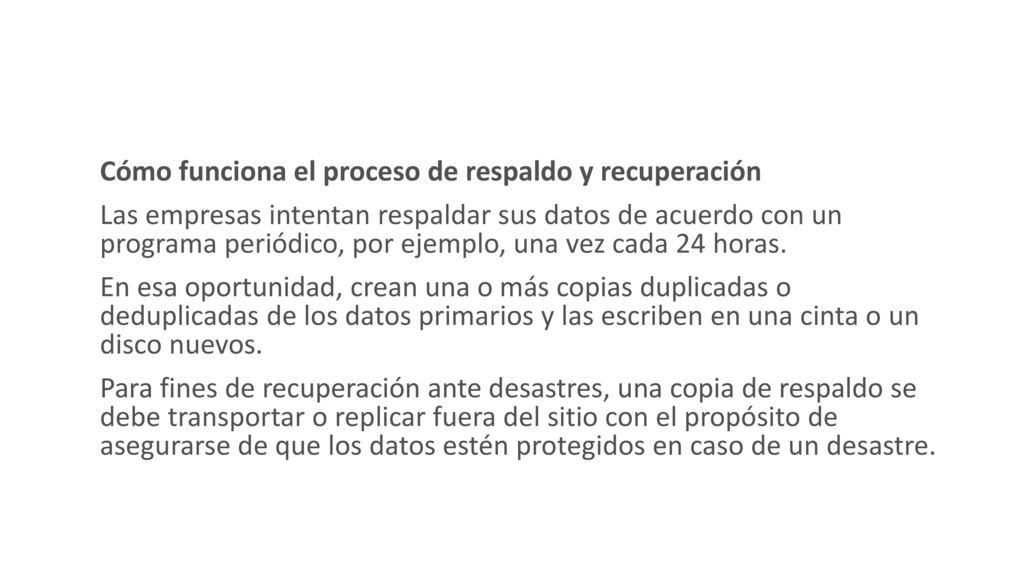

31 Cómo funciona el proceso de respaldo y recuperación
Las empresas intentan respaldar sus datos de acuerdo con un programa periódico, por ejemplo, una vez cada 24 horas. En esa oportunidad, crean una o más copias duplicadas o deduplicadas de los datos primarios y las escriben en una cinta o un disco nuevos. Para fines de recuperación ante desastres, una copia de respaldo se debe transportar o replicar fuera del sitio con el propósito de asegurarse de que los datos estén protegidos en caso de un desastre.

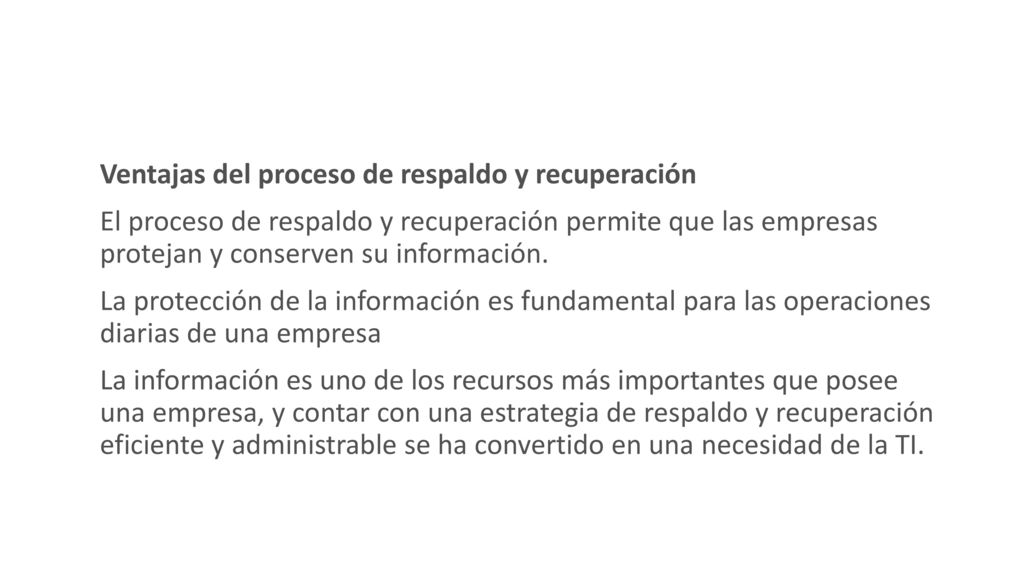

32 Ventajas del proceso de respaldo y recuperación
El proceso de respaldo y recuperación permite que las empresas protejan y conserven su información. La protección de la información es fundamental para las operaciones diarias de una empresa La información es uno de los recursos más importantes que posee una empresa, y contar con una estrategia de respaldo y recuperación eficiente y administrable se ha convertido en una necesidad de la TI.
