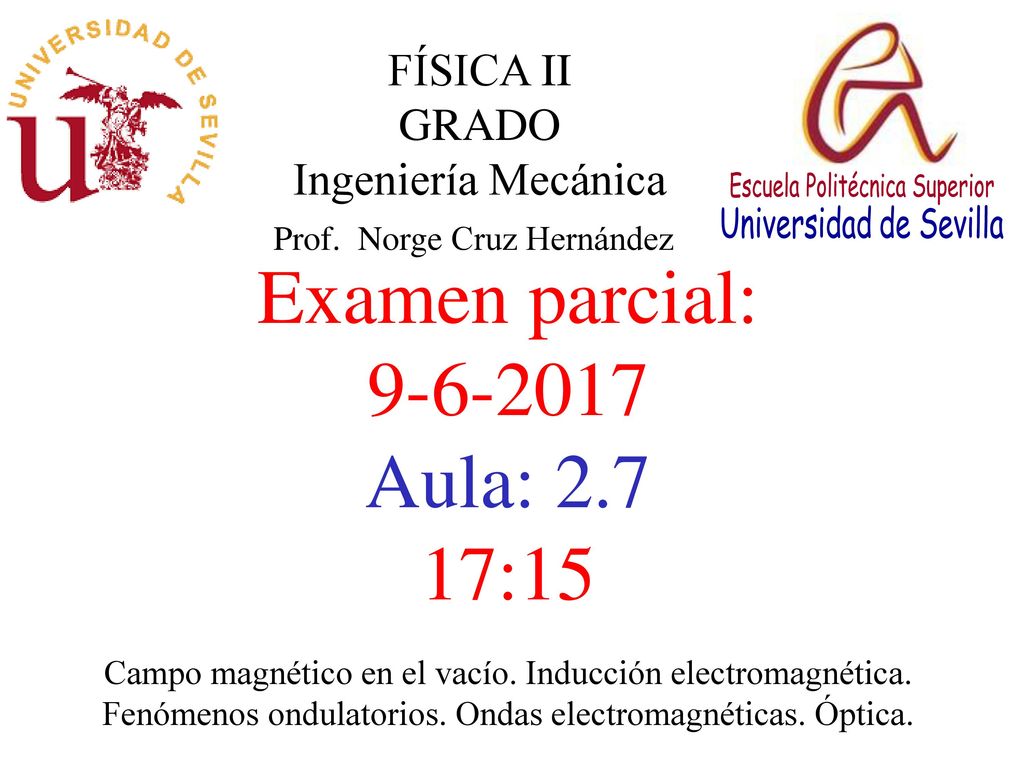

Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Prof. Norge Cruz Hernández Examen parcial: Aula: 2.7 17:15 Campo magnético en el vacío. Inducción electromagnética. Fenómenos ondulatorios. Ondas electromagnéticas. Óptica.

2 FÍSICA II GRADO Ingeniería Mecánica Tema 8. Óptica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 8. Óptica Prof. Norge Cruz Hernández

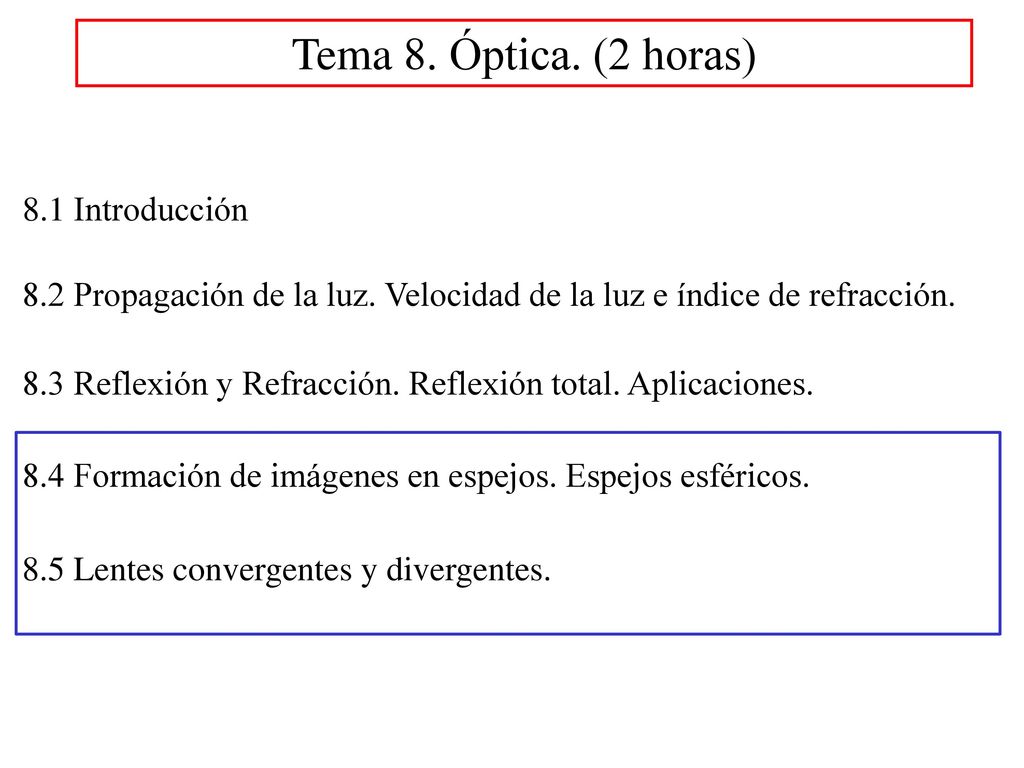

3 Tema 8. Óptica. (2 horas) 8.1 Introducción
8.2 Propagación de la luz. Velocidad de la luz e índice de refracción. 8.3 Reflexión y Refracción. Reflexión total. Aplicaciones. 8.4 Formación de imágenes en espejos. Espejos esféricos. 8.5 Lentes convergentes y divergentes.

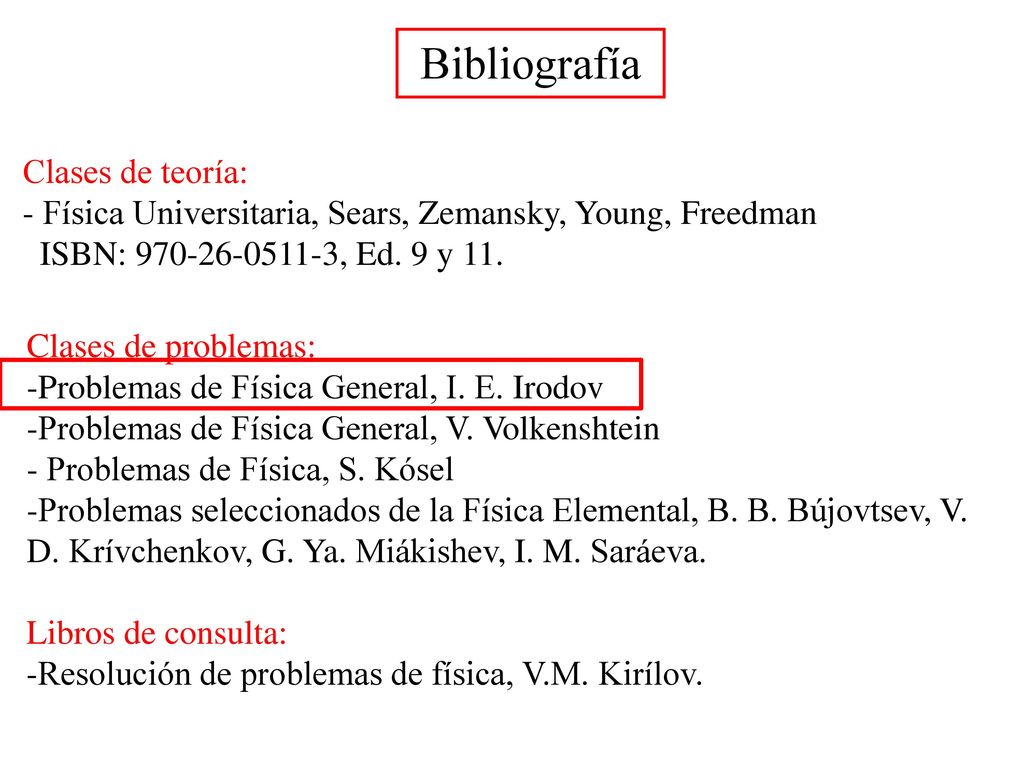

4 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

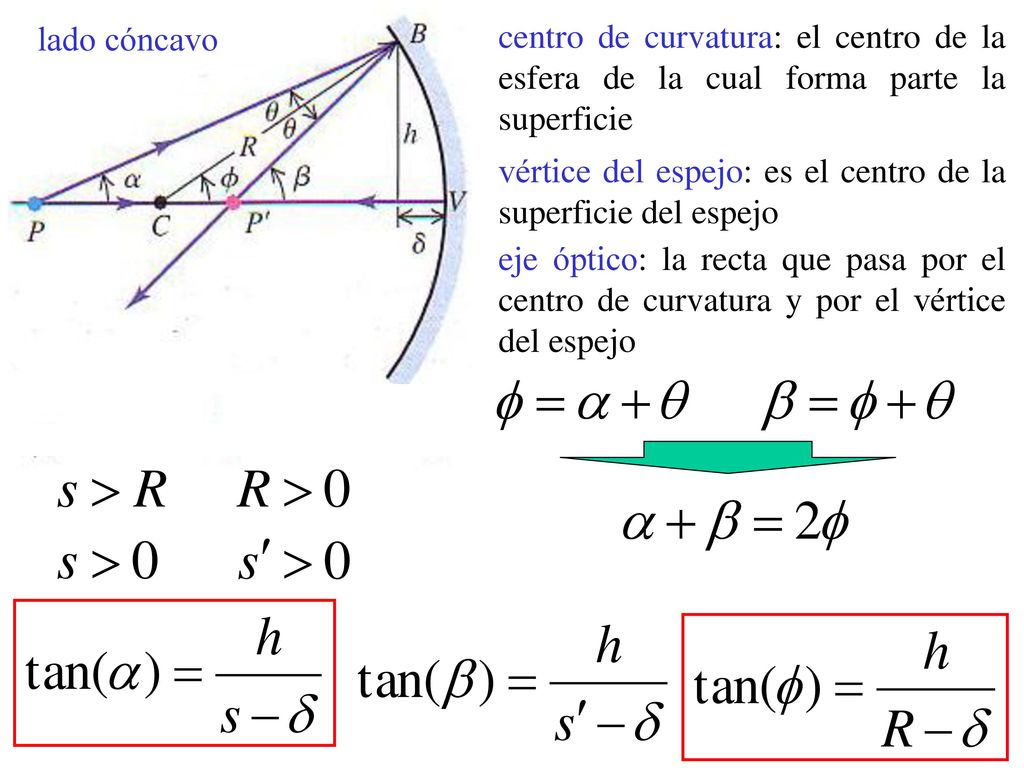

5 lado cóncavo centro de curvatura: el centro de la esfera de la cual forma parte la superficie vértice del espejo: es el centro de la superficie del espejo eje óptico: la recta que pasa por el centro de curvatura y por el vértice del espejo

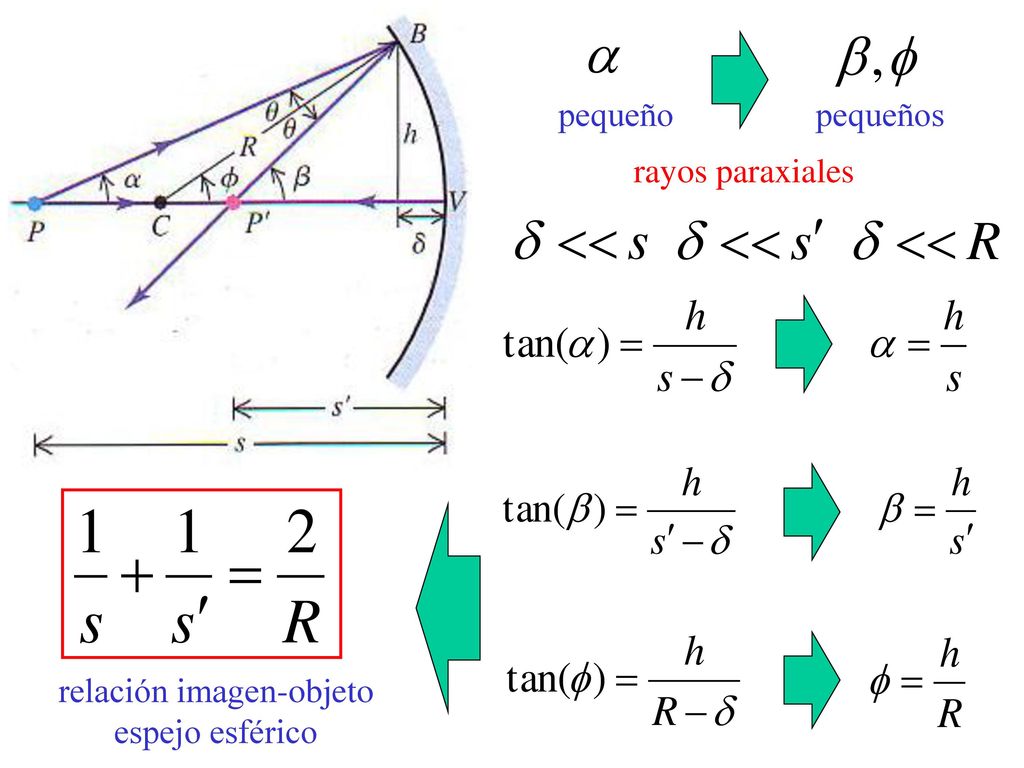

6 relación imagen-objeto espejo esférico
pequeño pequeños rayos paraxiales relación imagen-objeto espejo esférico

7 punto focal y distancia focal

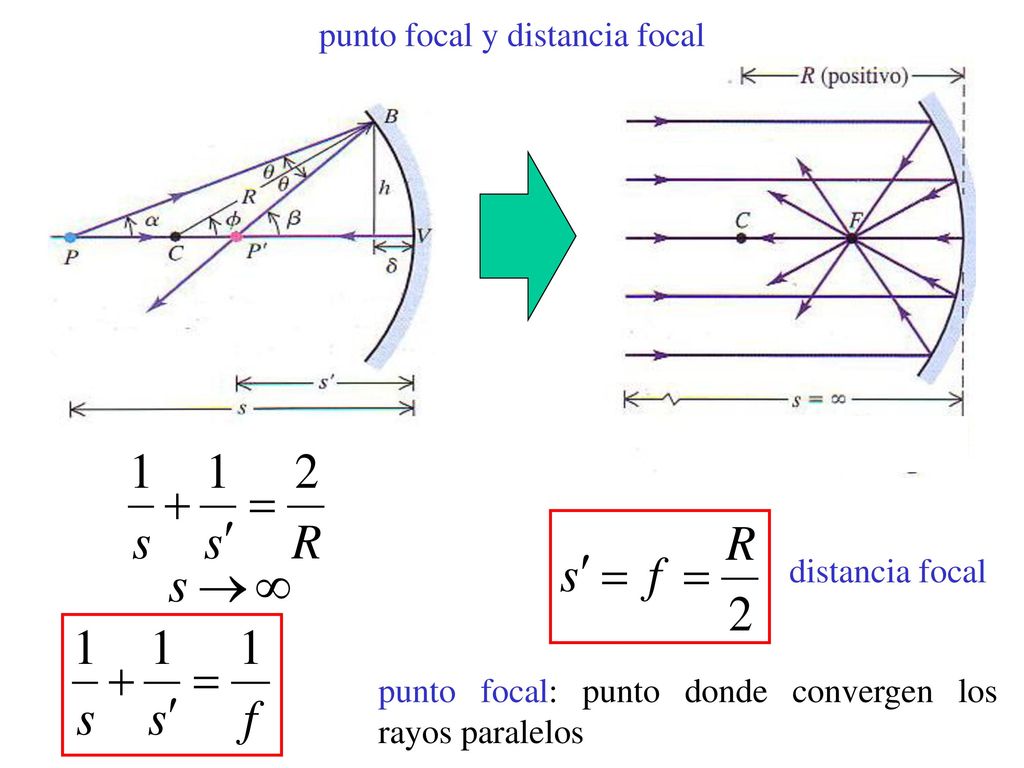

punto focal: punto donde convergen los rayos paralelos

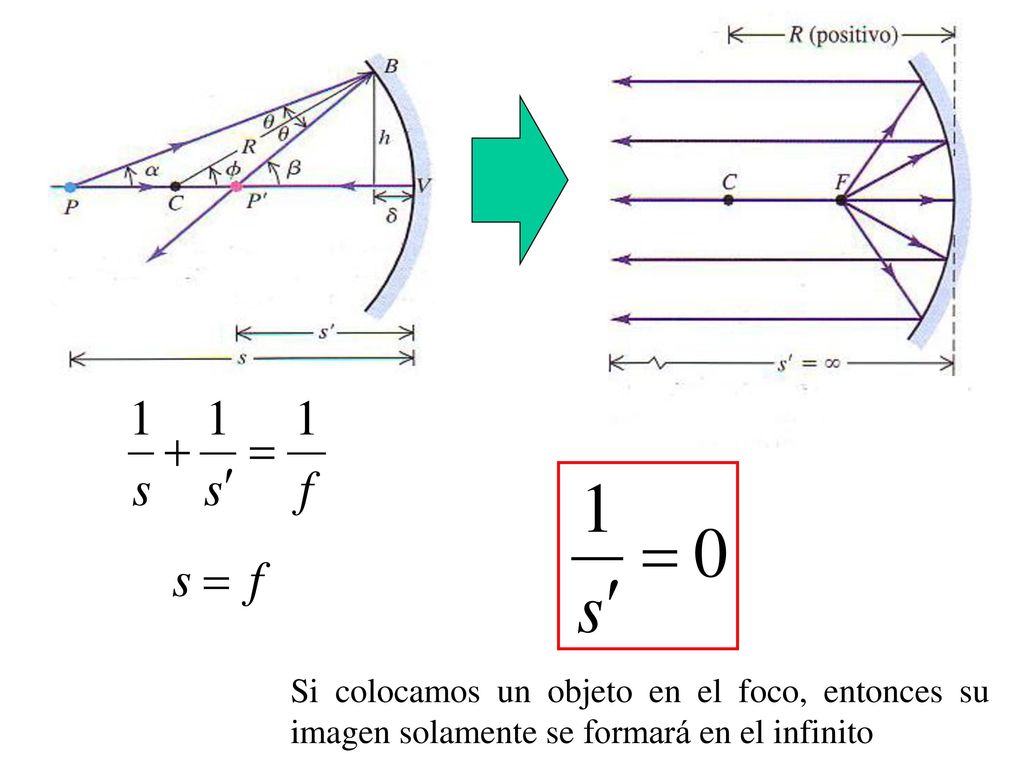

8 Si colocamos un objeto en el foco, entonces su imagen solamente se formará en el infinito

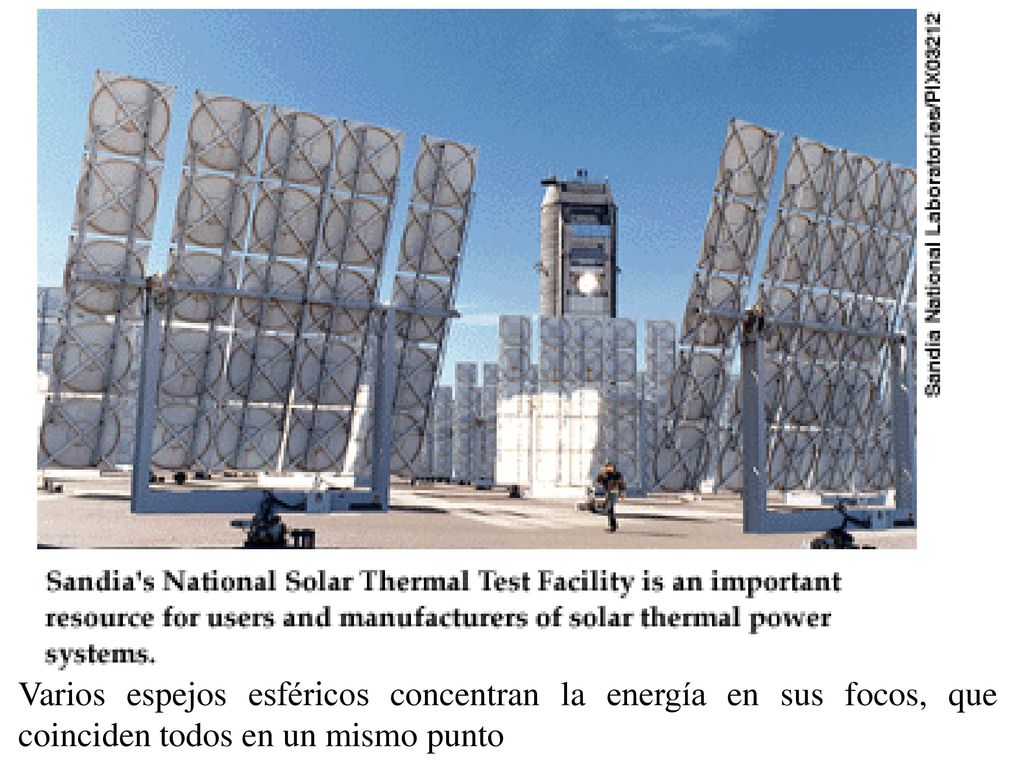

9 Varios espejos esféricos concentran la energía en sus focos, que coinciden todos en un mismo punto

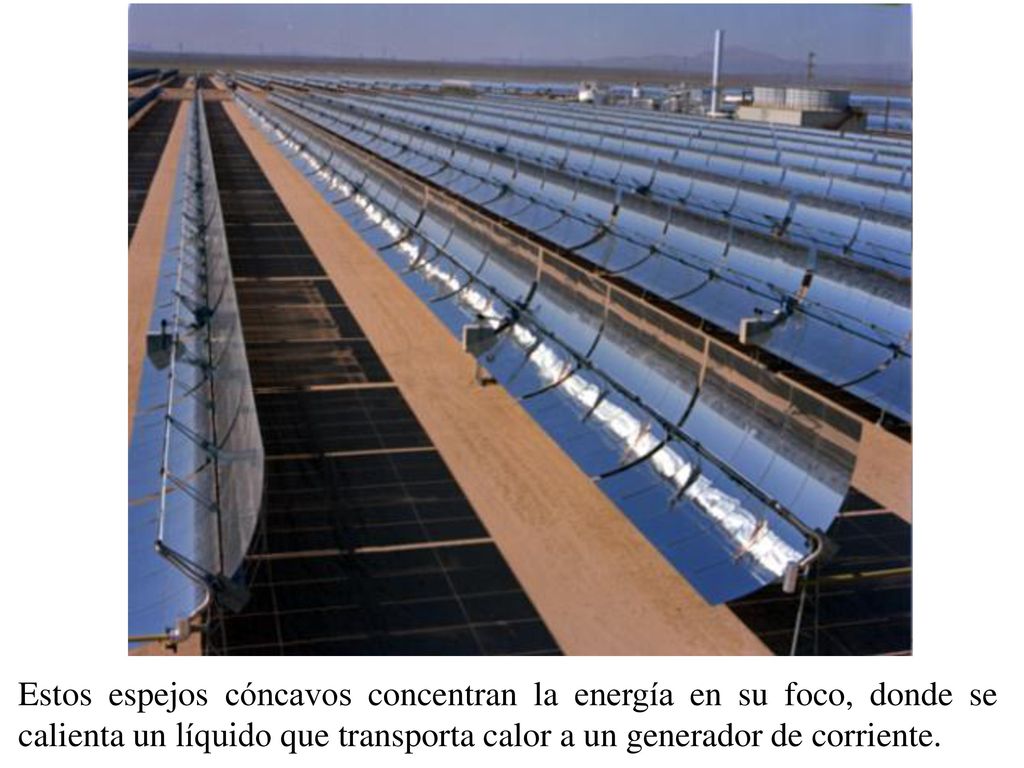

10 Estos espejos cóncavos concentran la energía en su foco, donde se calienta un líquido que transporta calor a un generador de corriente.

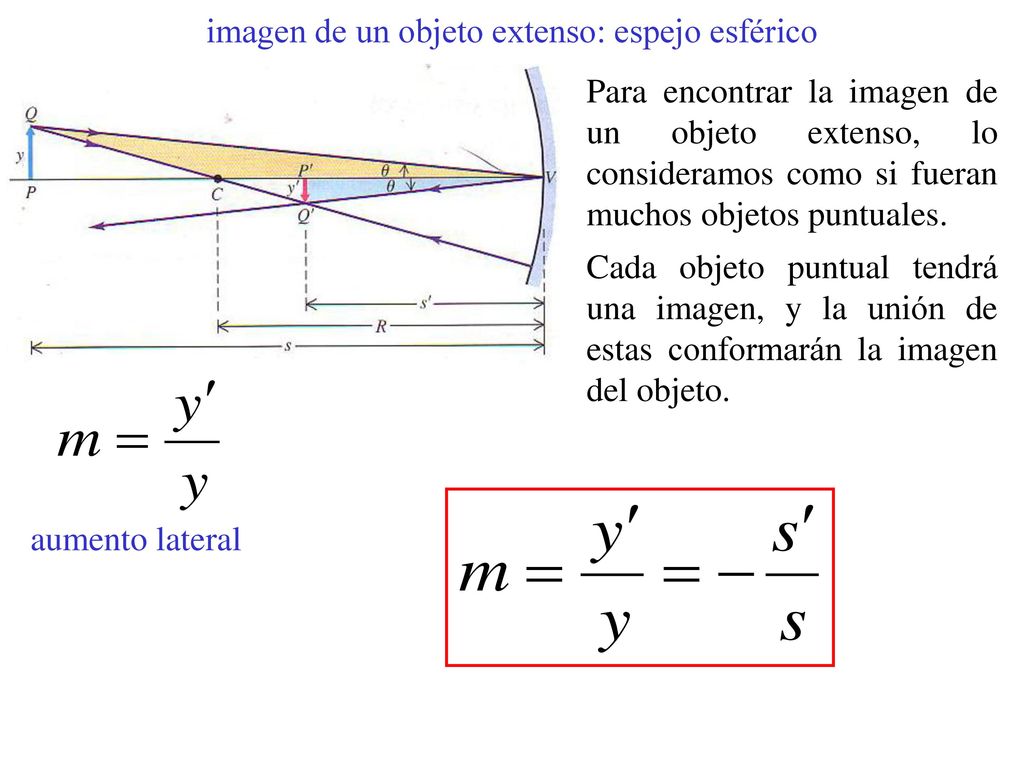

11 imagen de un objeto extenso: espejo esférico
Para encontrar la imagen de un objeto extenso, lo consideramos como si fueran muchos objetos puntuales. Cada objeto puntual tendrá una imagen, y la unión de estas conformarán la imagen del objeto. aumento lateral

12 reflexión en un espejo convexo

13 distancia focal

14 Su imagen solamente se formará en el infinito

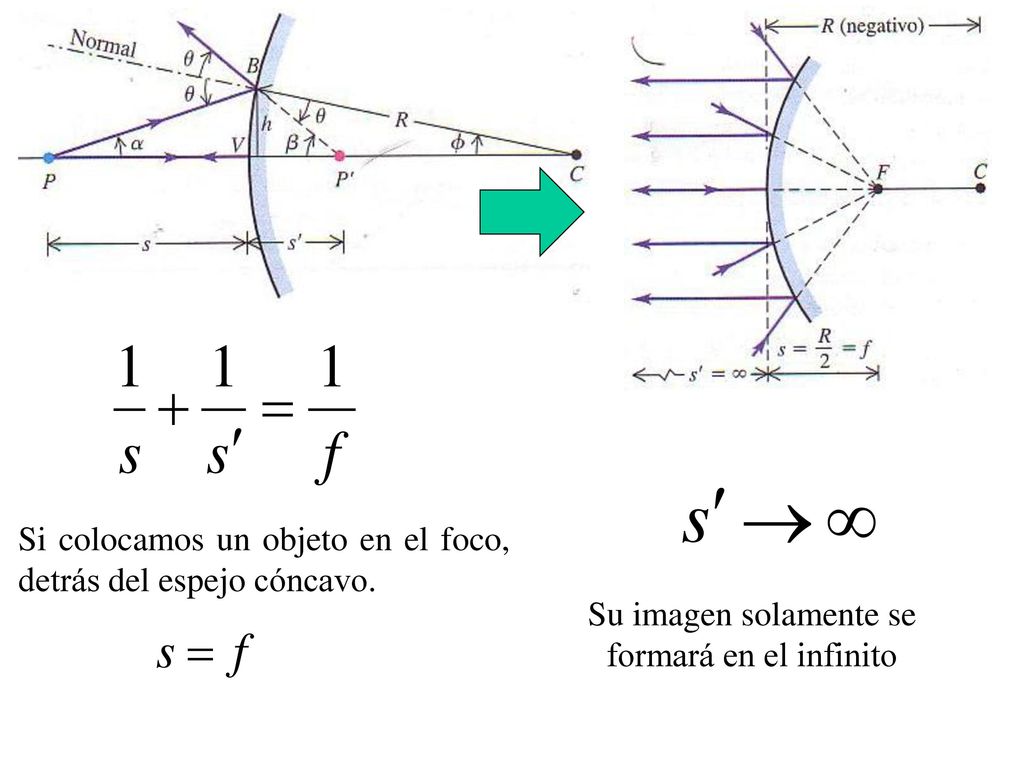

Si colocamos un objeto en el foco, detrás del espejo cóncavo. Su imagen solamente se formará en el infinito

15 métodos gráficos de los espejos esféricos (rayos principales)

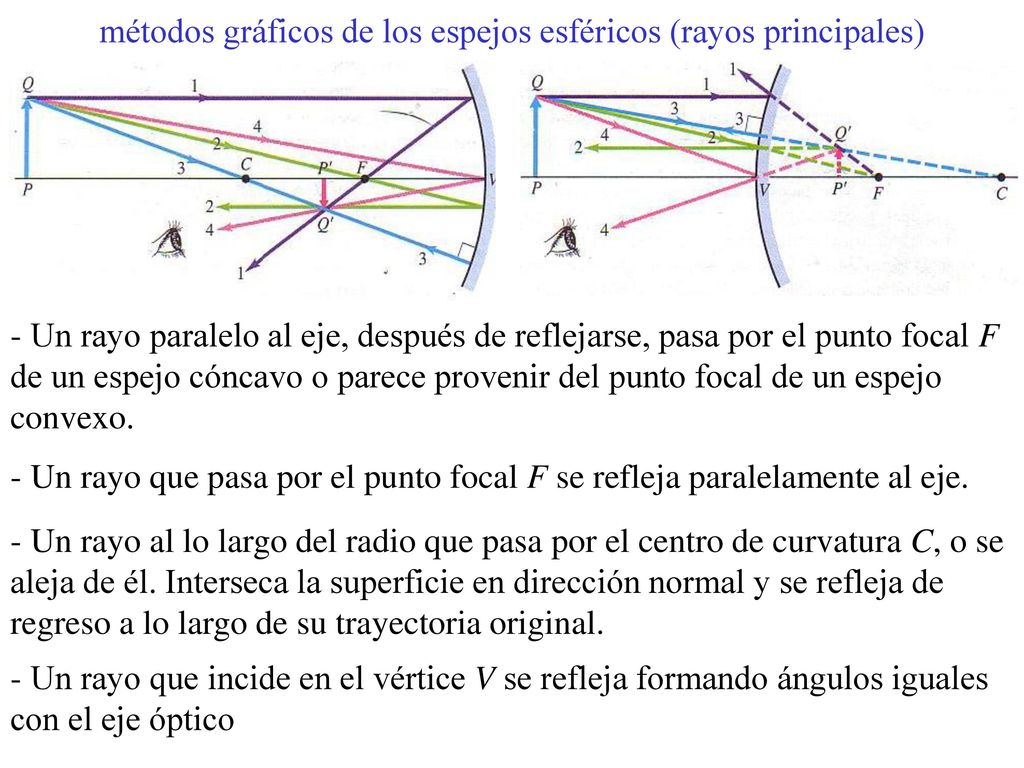

- Un rayo paralelo al eje, después de reflejarse, pasa por el punto focal F de un espejo cóncavo o parece provenir del punto focal de un espejo convexo. - Un rayo que pasa por el punto focal F se refleja paralelamente al eje. - Un rayo al lo largo del radio que pasa por el centro de curvatura C, o se aleja de él. Interseca la superficie en dirección normal y se refleja de regreso a lo largo de su trayectoria original. - Un rayo que incide en el vértice V se refleja formando ángulos iguales con el eje óptico

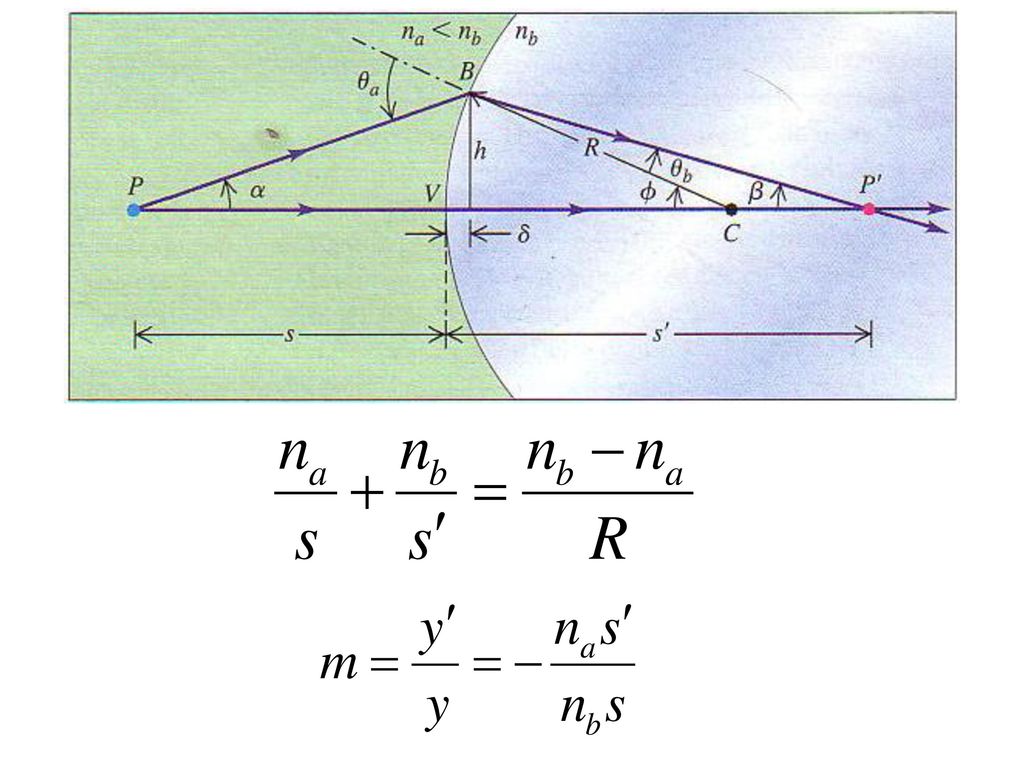

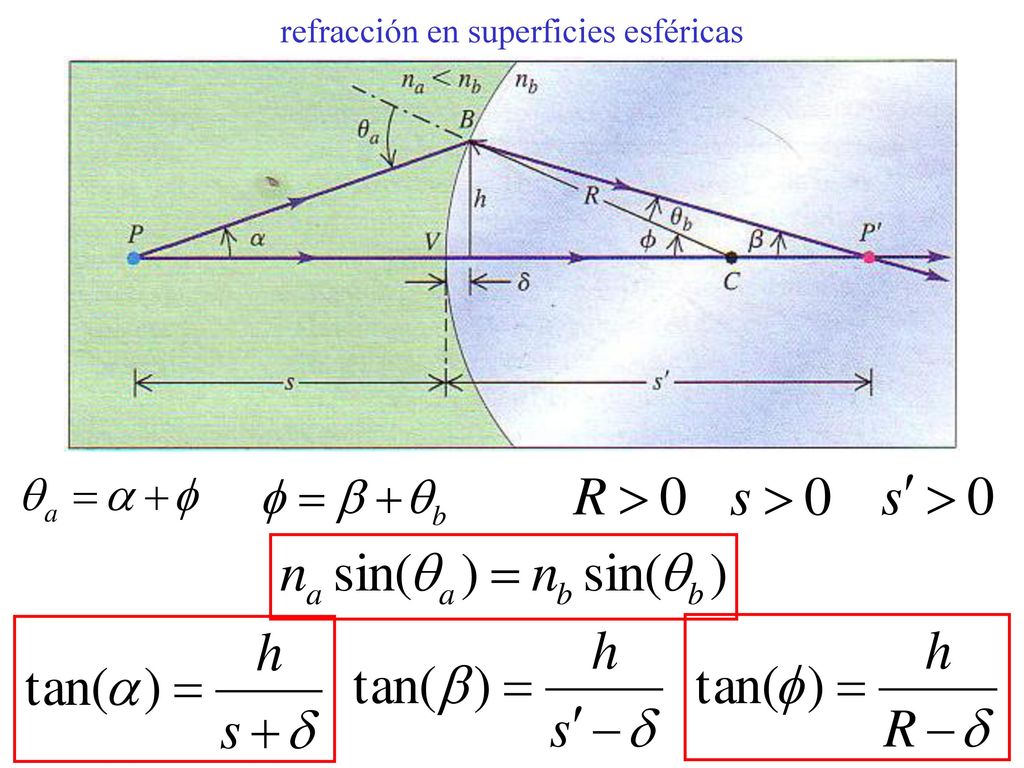

16 refracción en superficies esféricas

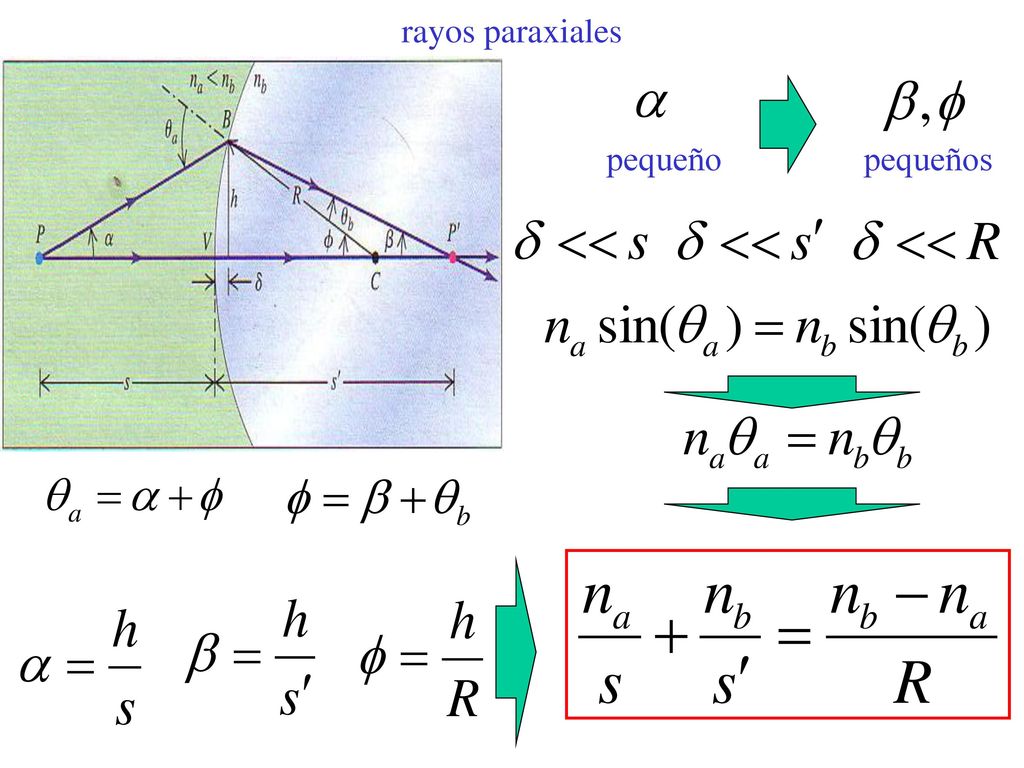

17 rayos paraxiales pequeño pequeños

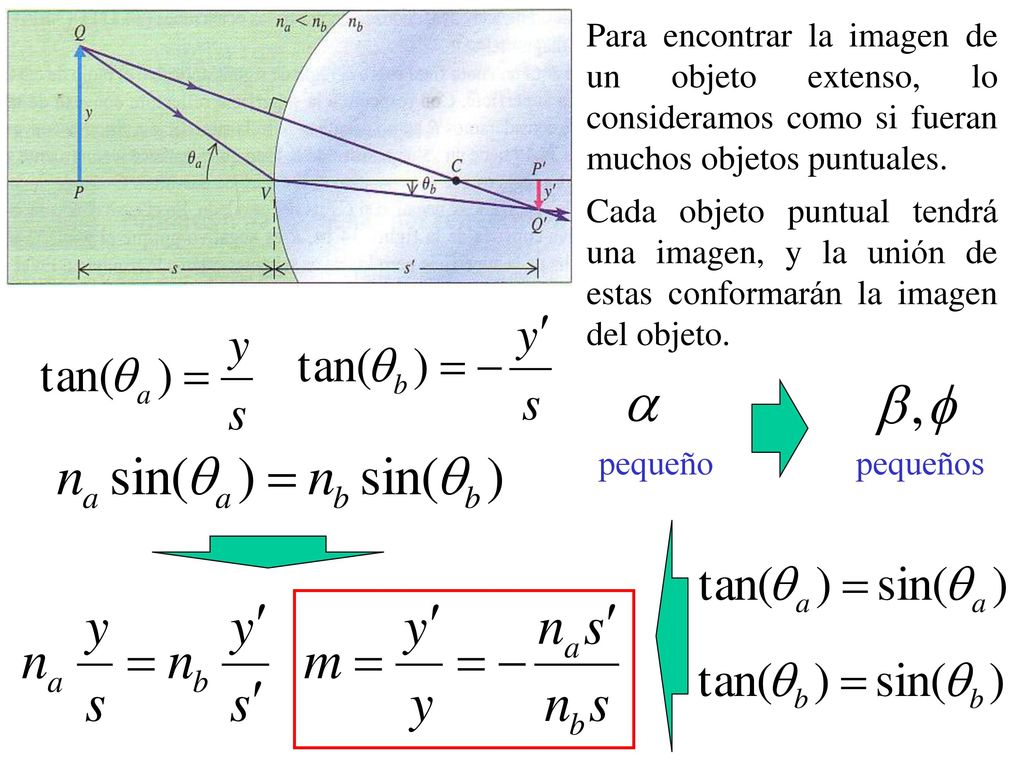

18 Para encontrar la imagen de un objeto extenso, lo consideramos como si fueran muchos objetos puntuales. Cada objeto puntual tendrá una imagen, y la unión de estas conformarán la imagen del objeto. pequeño pequeños

19

20 8.5 Lentes convergentes y divergentes.
lentes delgadas: es un sistema óptico de dos superficies esféricas muy cercana una de la otra. lentes convergentes: cuando incide un haz de rayos paralelos y los rayos salientes convergen en un punto.

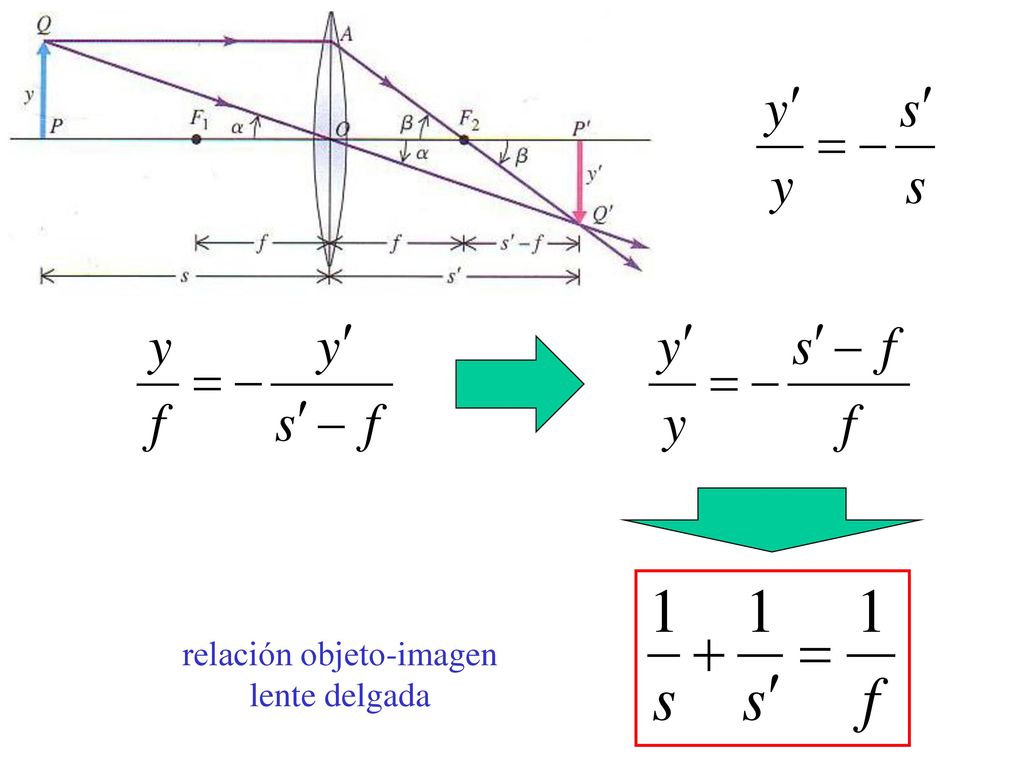

21 relación objeto-imagen
lente delgada

22

23 lentes divergentes: el haz de rayos que llega paralelamente diverge después de refractarse.
