1 TRABAJO

2 Procesos Línea de proceso o trayectoria Estado 1 Estado 2 P1 P3 P2

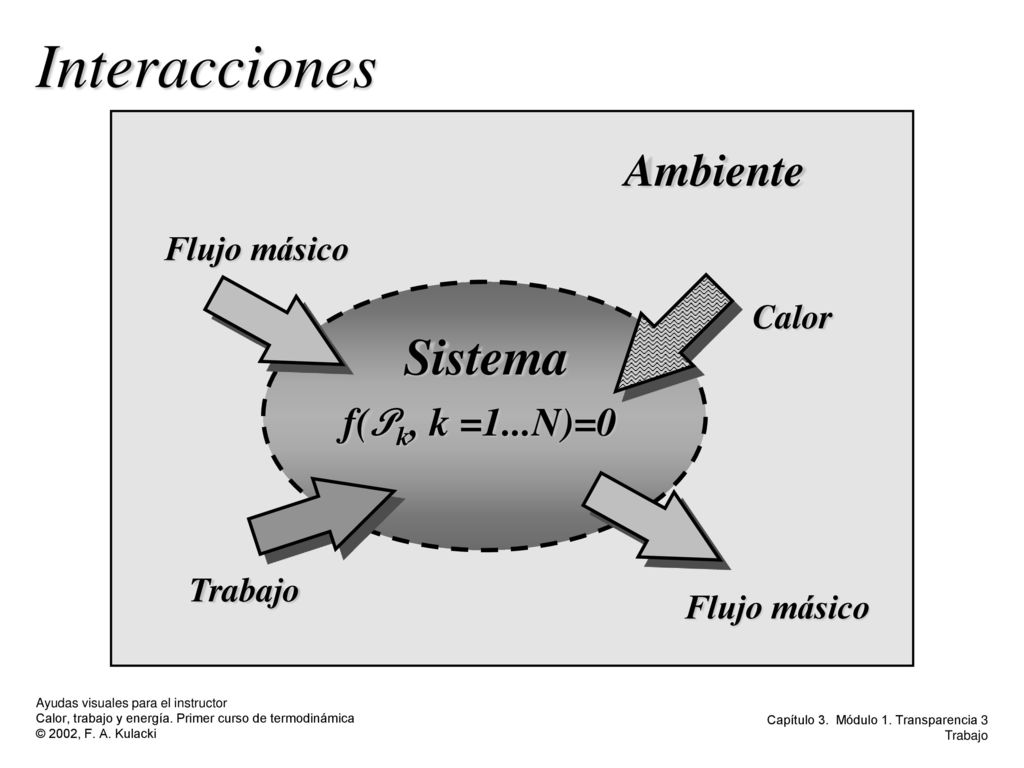

3 Interacciones Sistema Ambiente Ma f(Pk, k =1...N)=0 Flujo másico Calor
Trabajo Calor

4 Definición general de trabajo...

5 Flujo de trabajo mecánico
Motor Fuerza eléctrica Frontera del sistema Flujo de Trabajo El ventilador representa el resultado de una transferencia de trabajo mecánico.

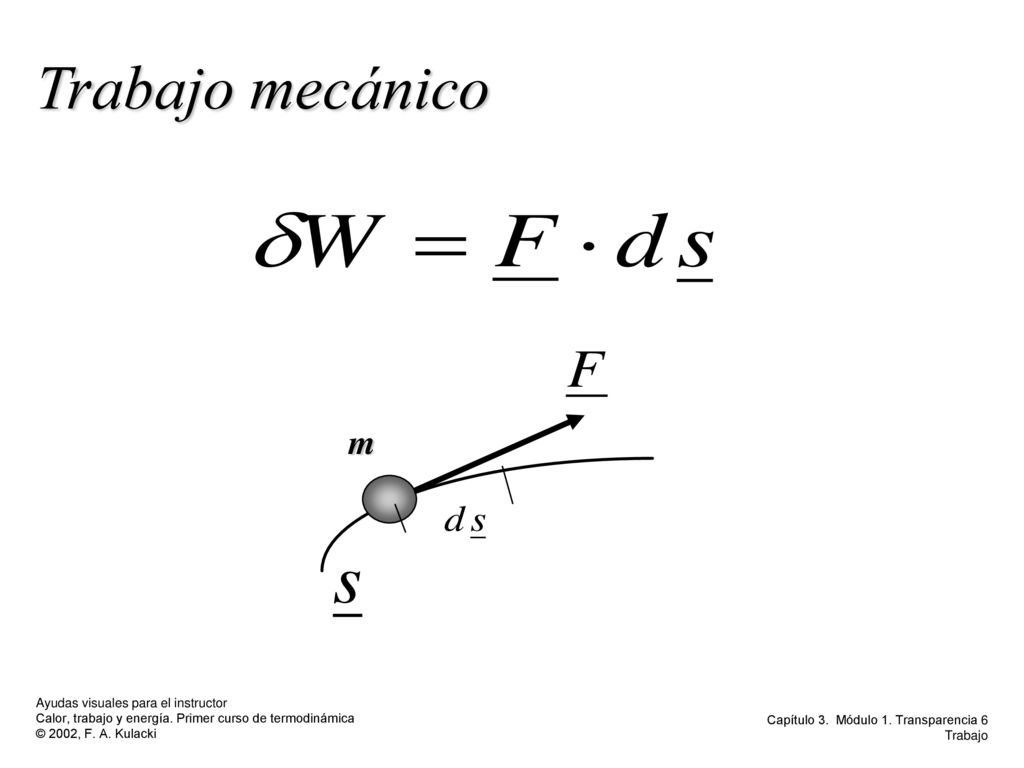

6 Trabajo mecánico m

7 Trabajo

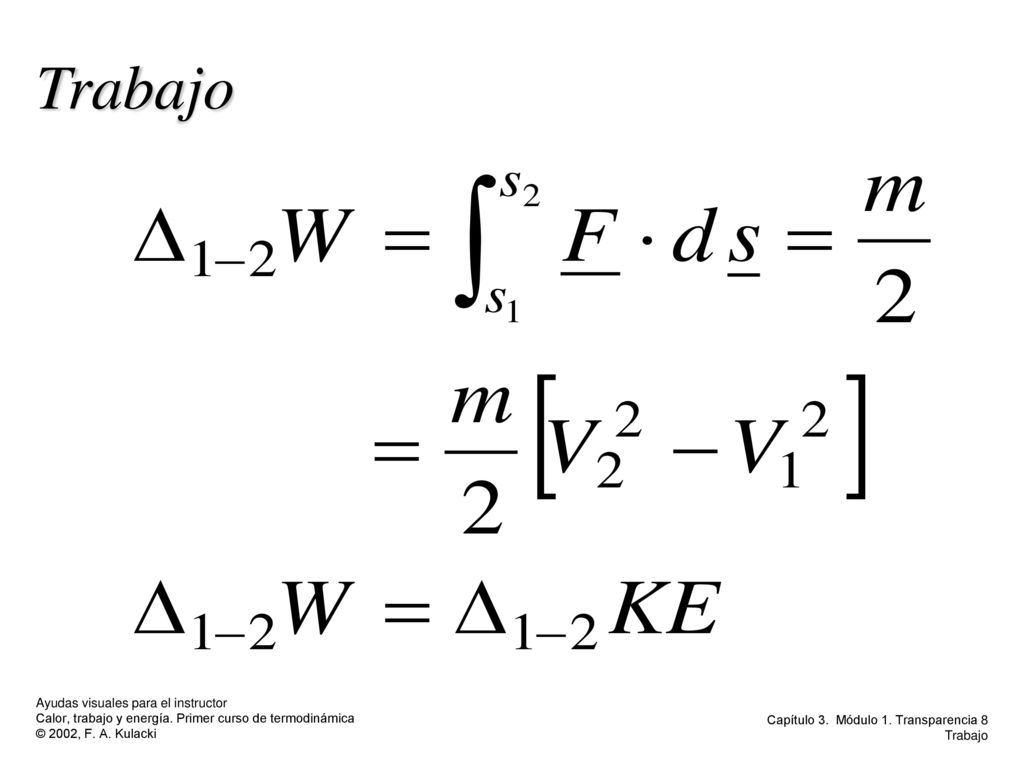

8 Trabajo

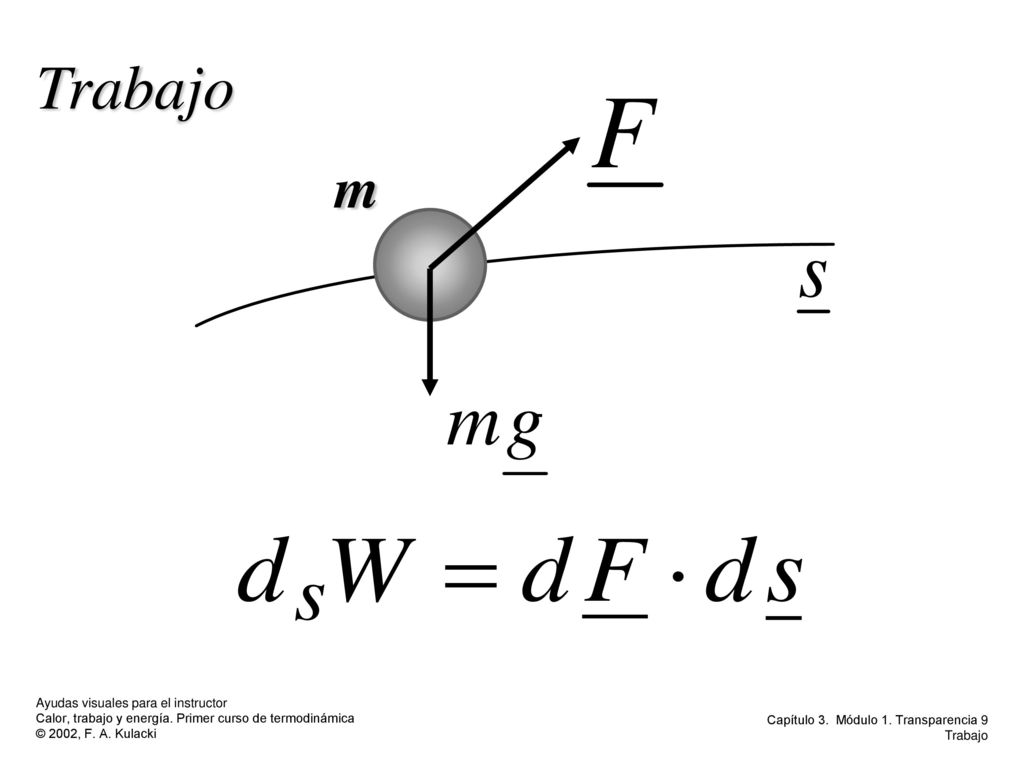

9 Trabajo m

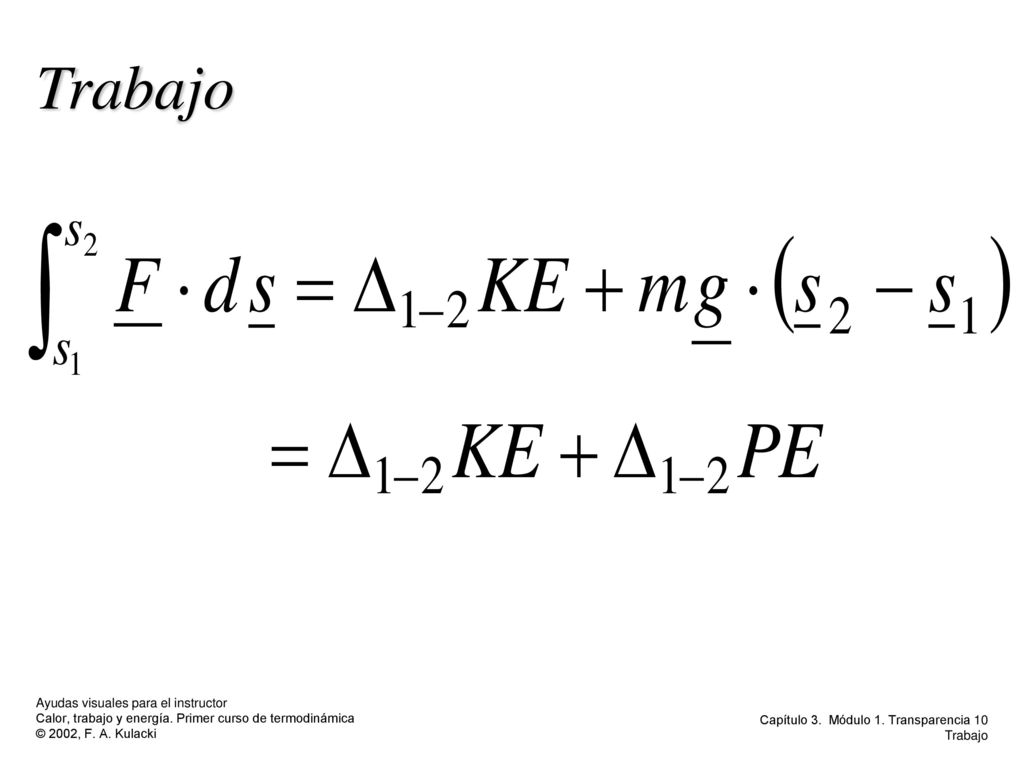

10 Trabajo

11 El trabajo en la frontera de un sistema...

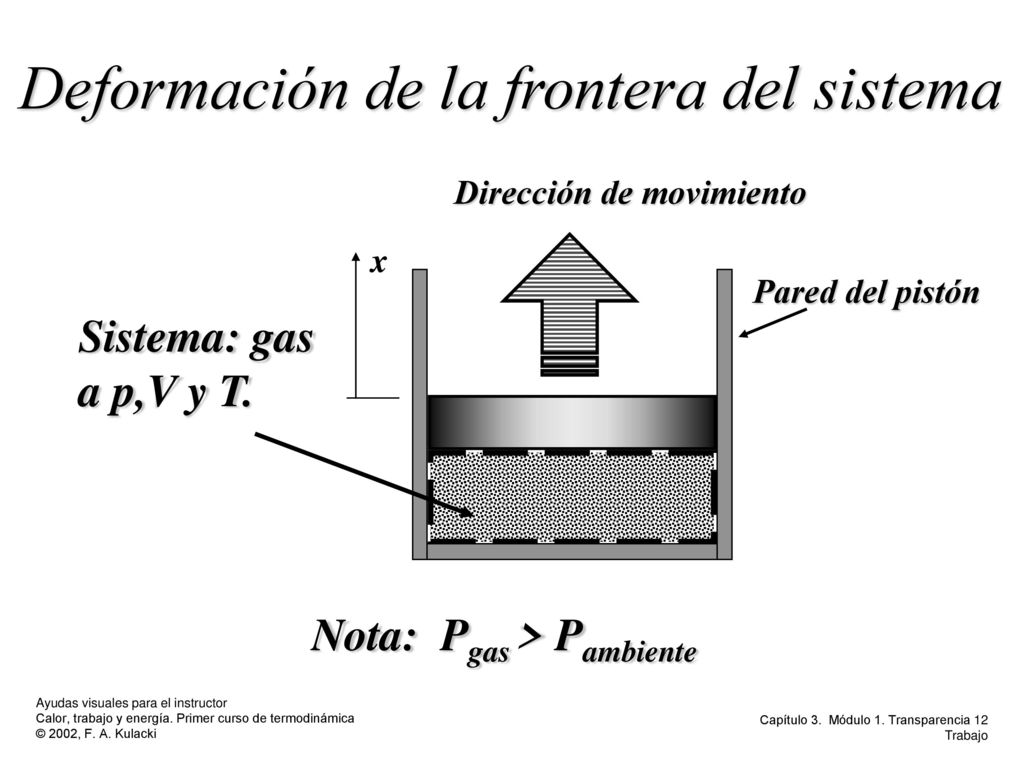

12 Deformación de la frontera del sistema
Nota: Pgas > Pambiente Dirección de movimiento Pared del pistón Sistema: gas a p,V y T. x

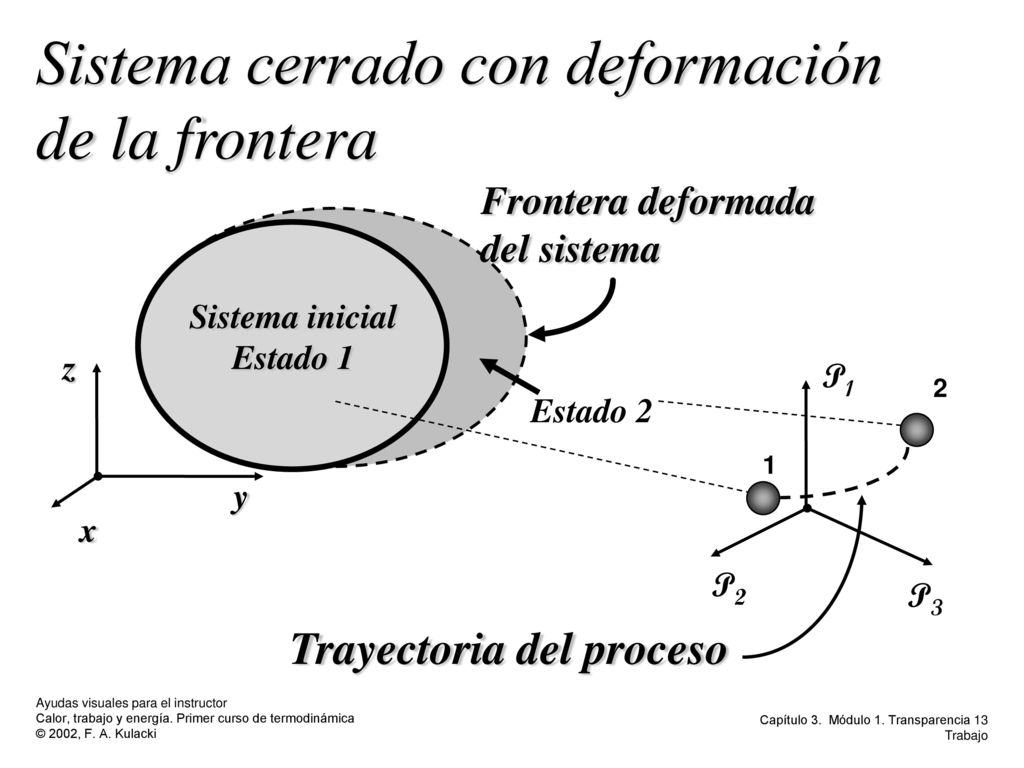

13 Sistema cerrado con deformación de la frontera
Sistema inicial Estado 1 Frontera deformada del sistema Estado 2 x y z P1 1 2 P3 P2 Trayectoria del proceso

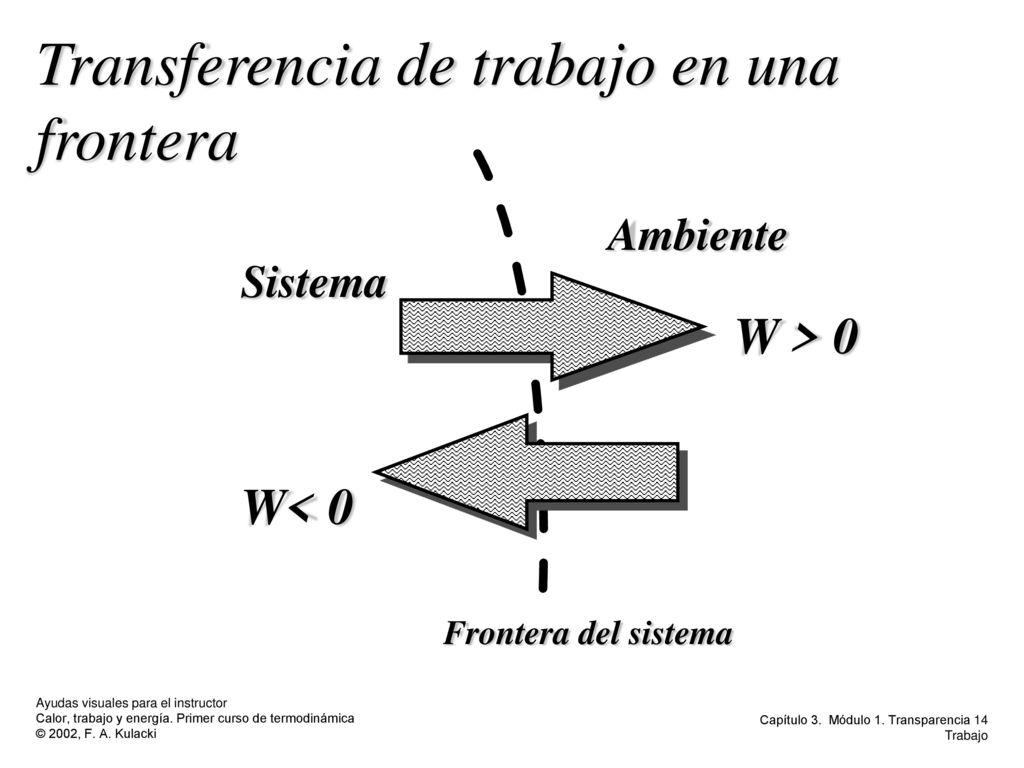

14 Transferencia de trabajo en una frontera
Sistema Ambiente W > 0 W< 0 Frontera del sistema

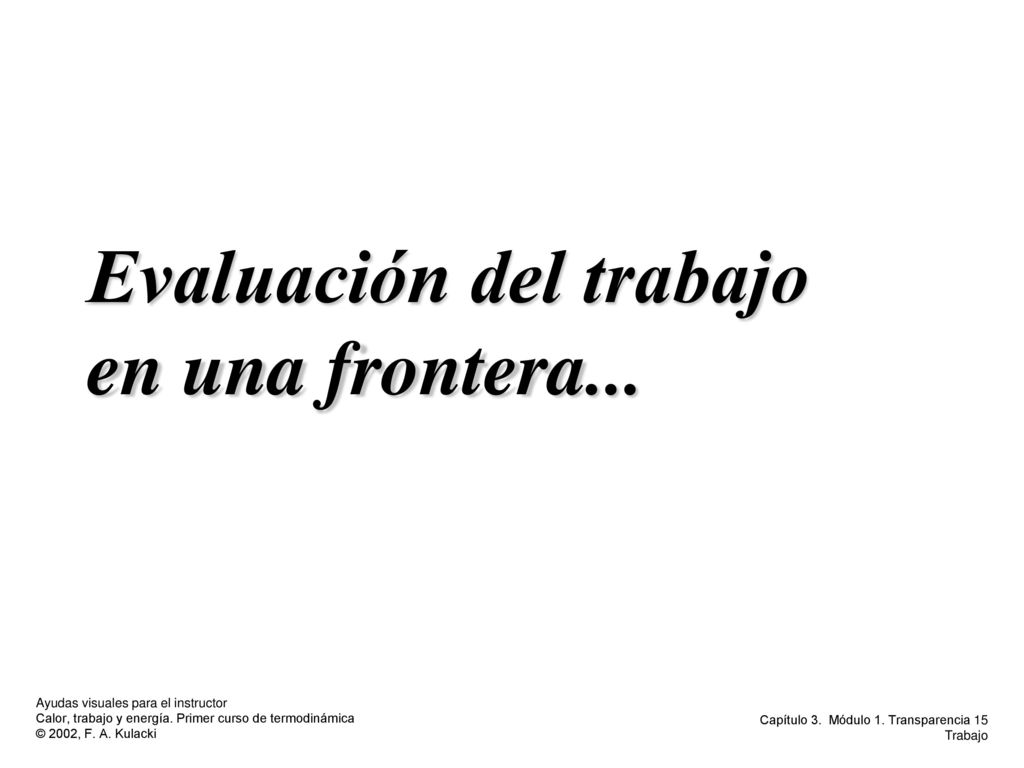

15 Evaluación del trabajo en una frontera...

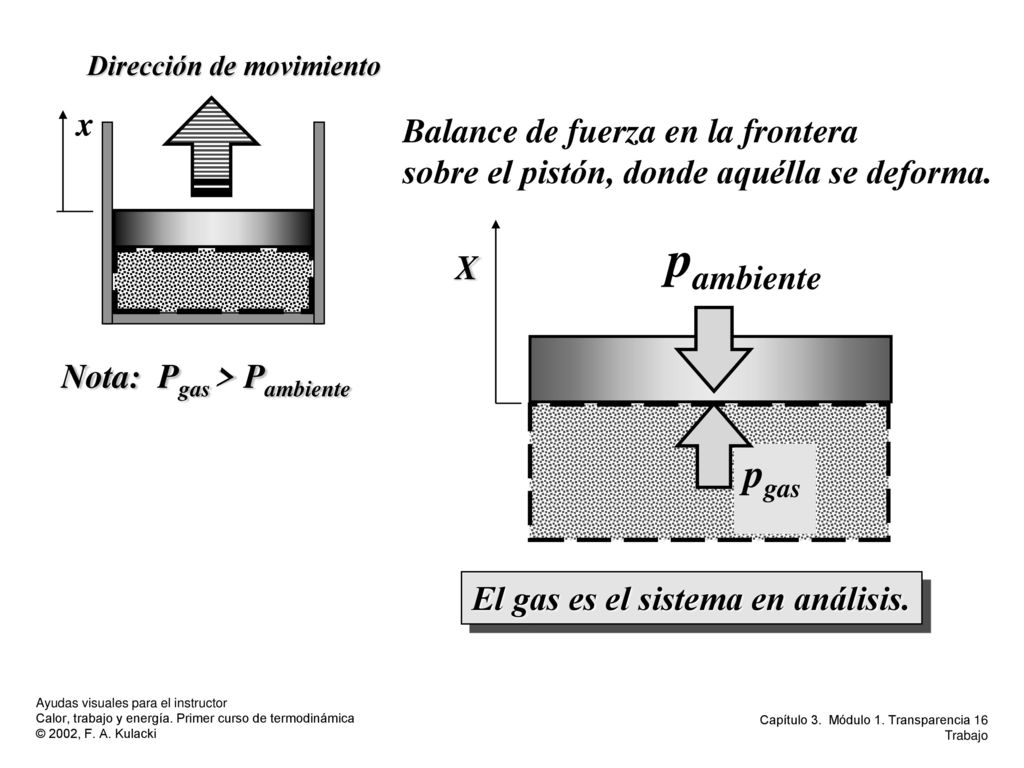

16 pambiente pgas x Balance de fuerza en la frontera
Nota: Pgas > Pambiente Dirección de movimiento x Balance de fuerza en la frontera sobre el pistón, donde aquélla se deforma. pambiente X pgas El gas es el sistema en análisis.

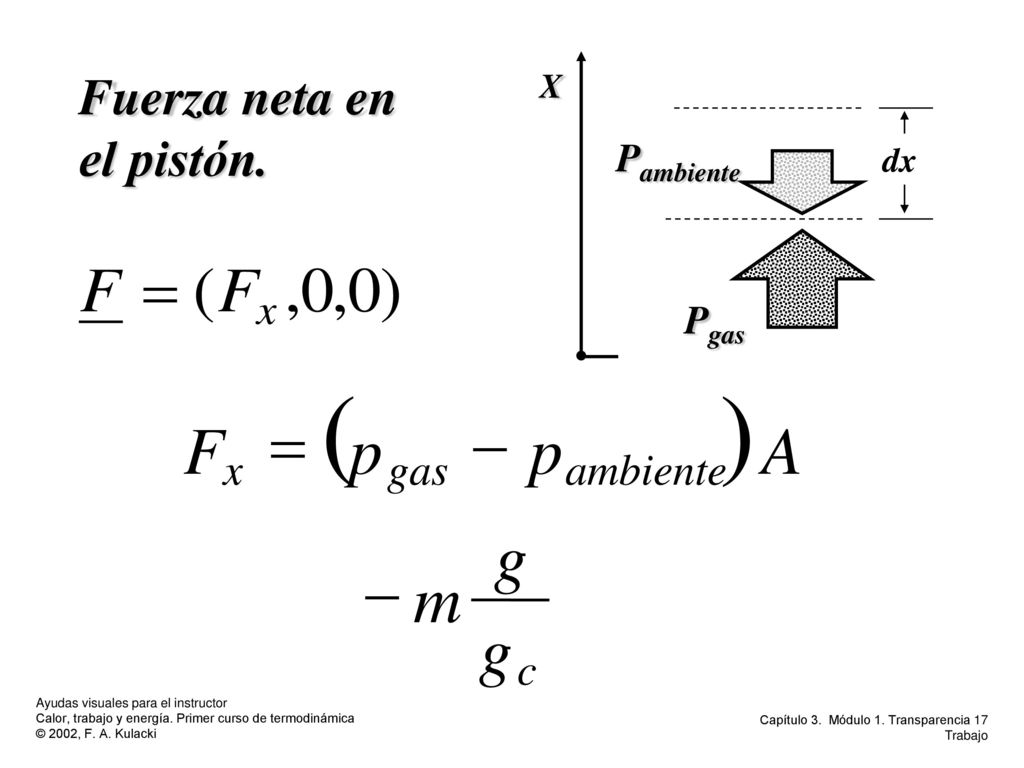

17 ) ( g m A p F - = p Fuerza neta en el pistón. ambiente x gas c
Pambiente Pgas dx Fuerza neta en el pistón. ) ambiente g m A p F - = ( p x gas c

18 Trabajo total efectuado

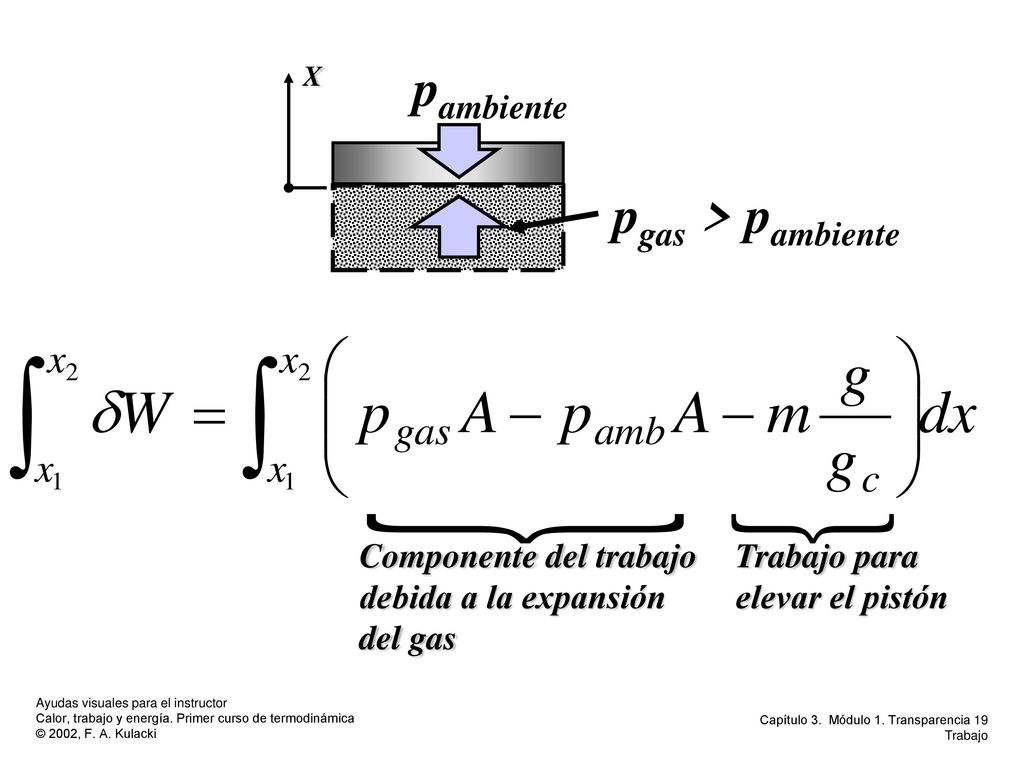

19 pambiente pgas > pambiente Componente del trabajo
X Componente del trabajo debida a la expansión del gas Trabajo para elevar el pistón

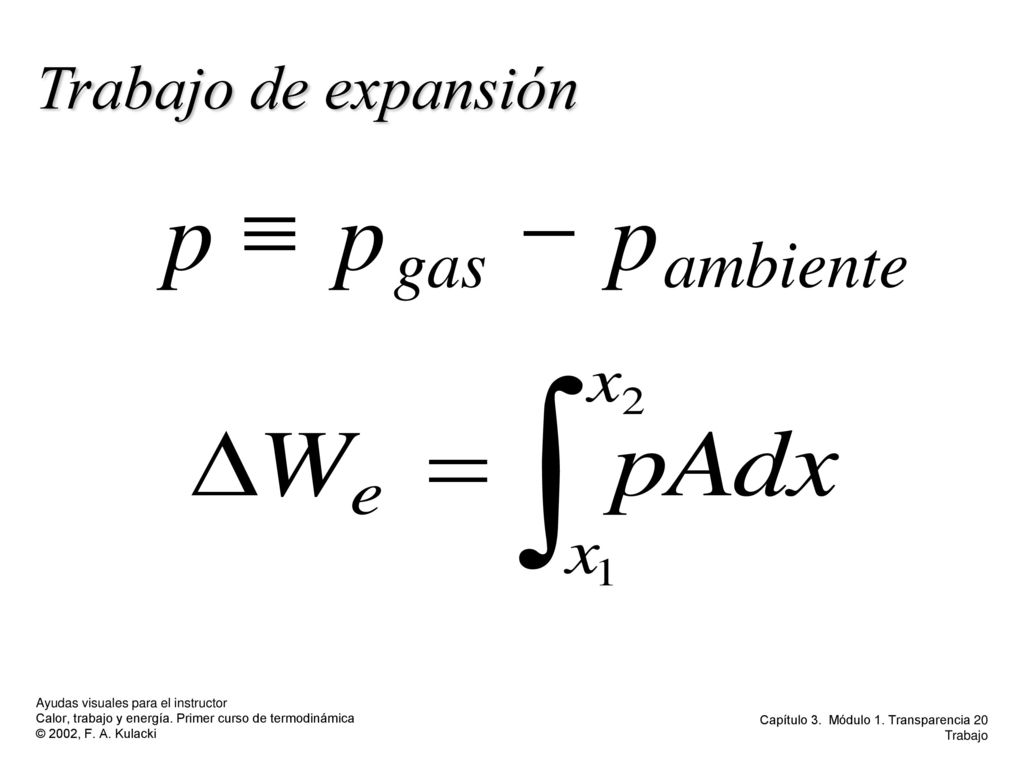

20 Trabajo de expansión ambiente gas p -

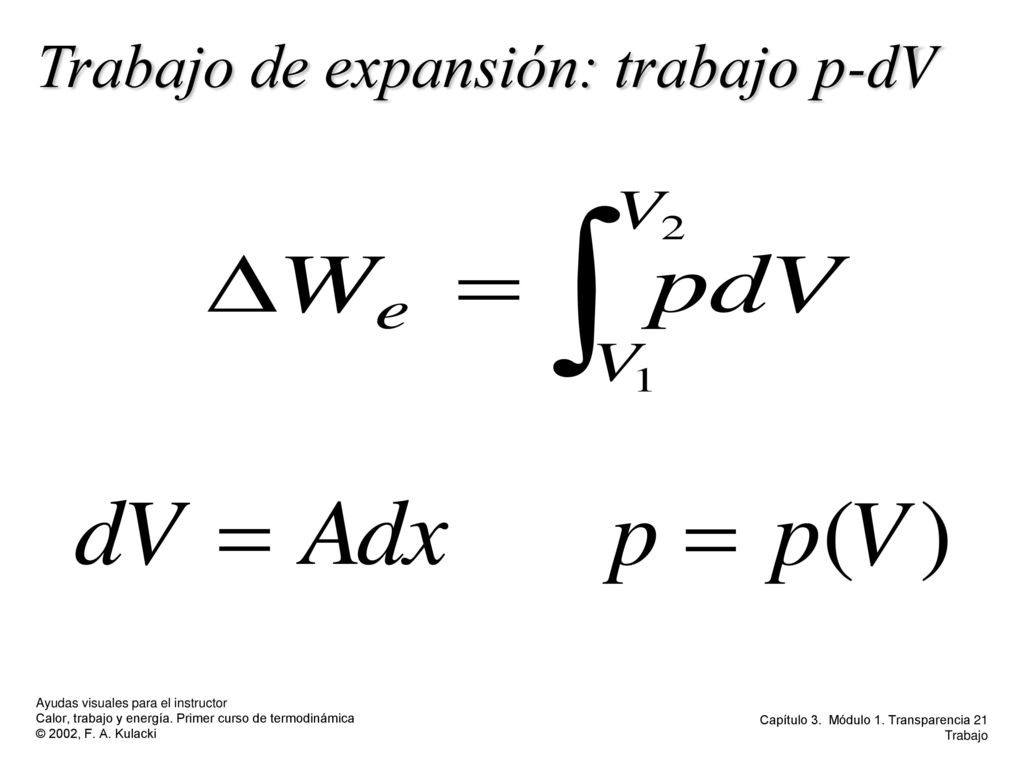

21 Trabajo de expansión: trabajo p-dV

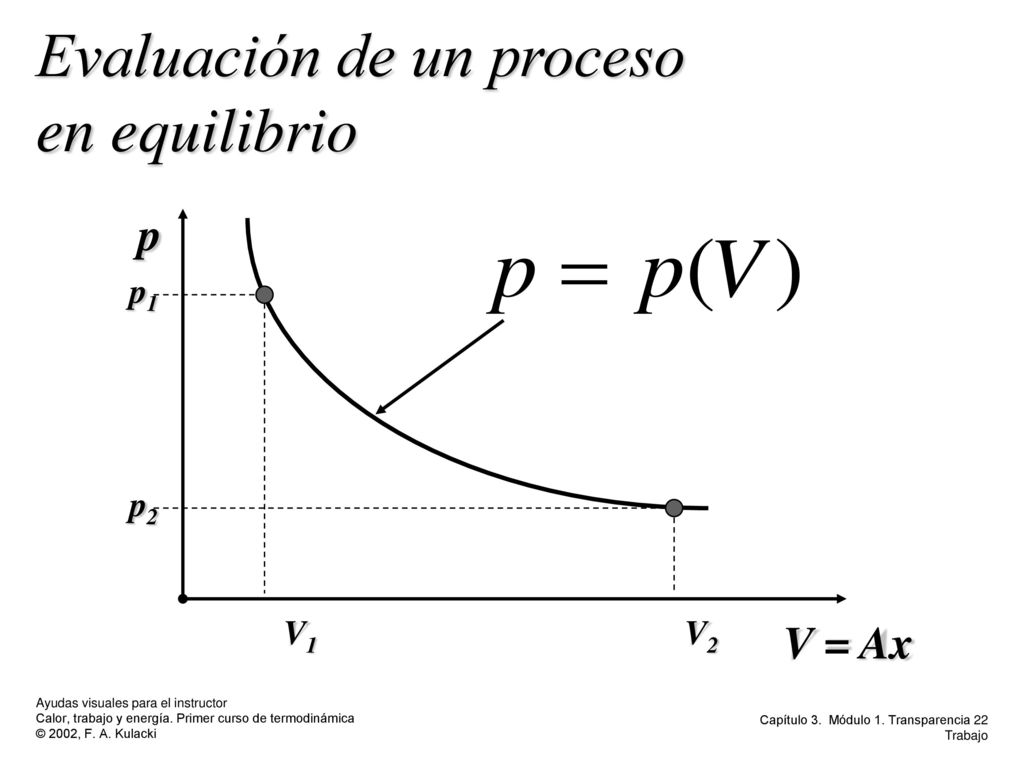

22 Evaluación de un proceso en equilibrio
V = Ax V1 V2 p1 p2

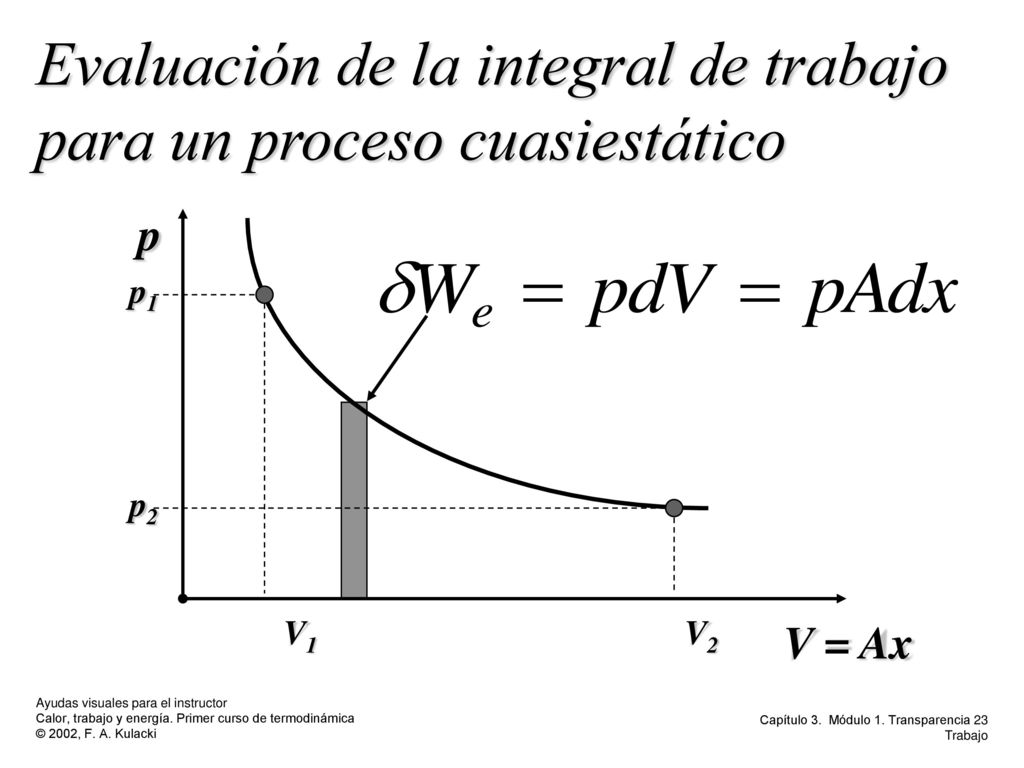

23 Evaluación de la integral de trabajo para un proceso cuasiestático
V = Ax V1 V2 p1 p2

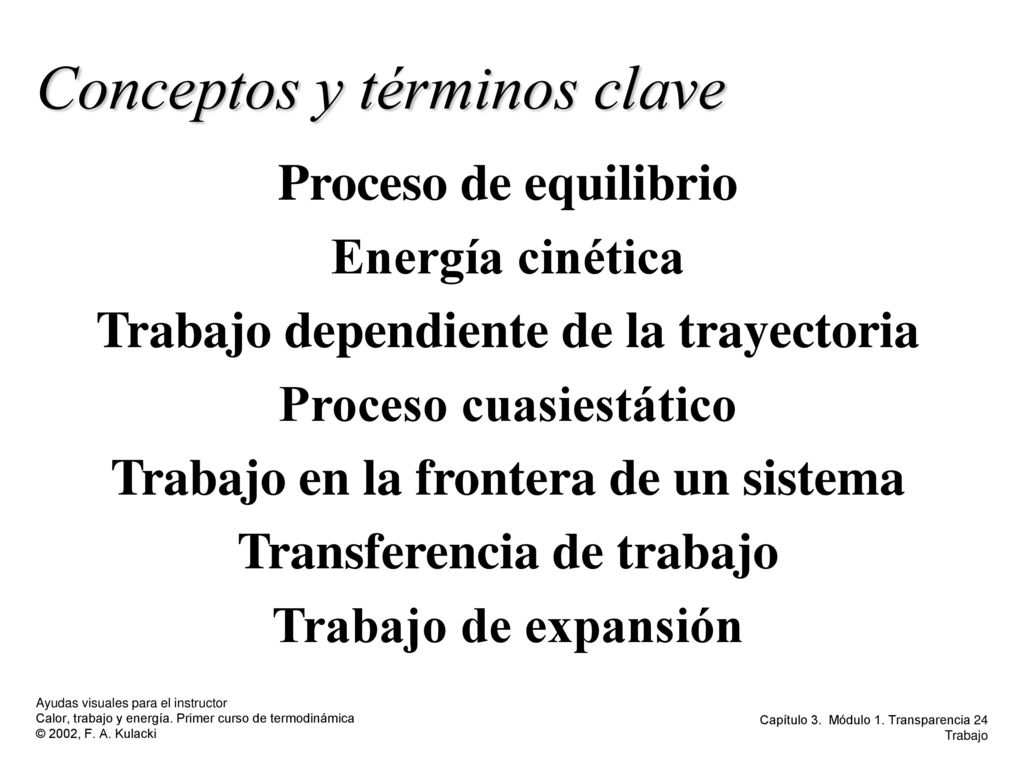

24 Conceptos y términos clave
Proceso de equilibrio Energía cinética Trabajo dependiente de la trayectoria Proceso cuasiestático Trabajo en la frontera de un sistema Transferencia de trabajo Trabajo de expansión
