PUNTOS CEFALOMÉTRICOS A NIVEL DE LA BASE DEL CRÁNEO.

Presentación del tema: "PUNTOS CEFALOMÉTRICOS A NIVEL DE LA BASE DEL CRÁNEO."— Transcripción de la presentación:

1 PUNTOS CEFALOMÉTRICOS A NIVEL DE LA BASE DEL CRÁNEO.
NASION. SILLA. BASION. PORIO.

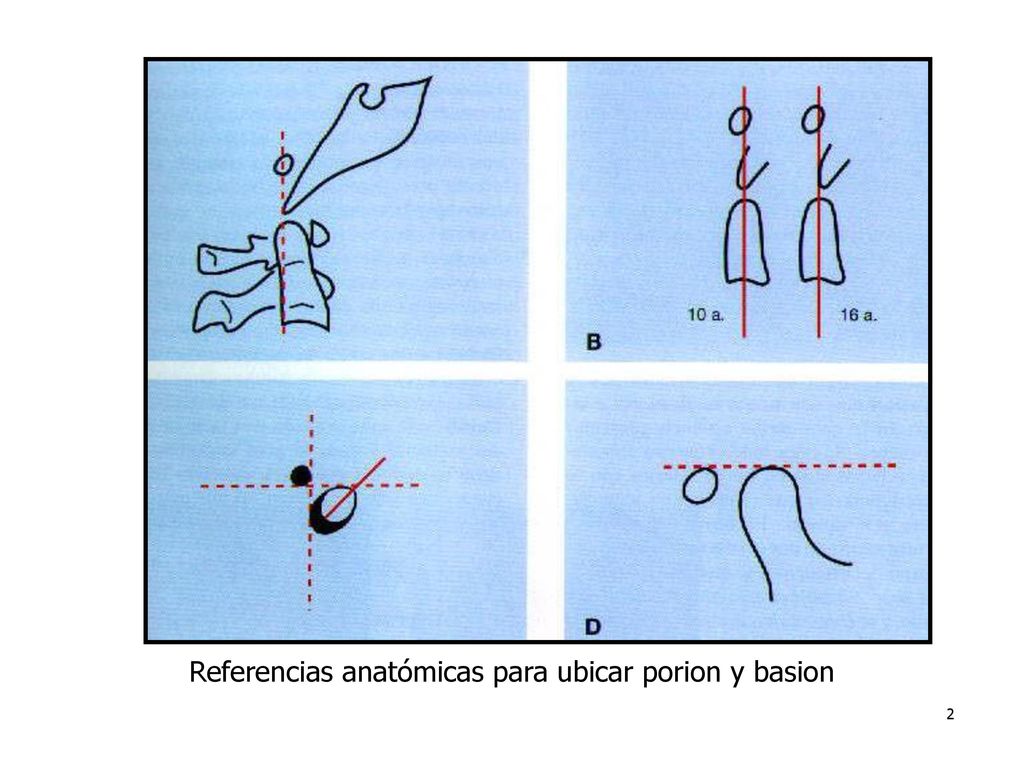

2 Referencias anatómicas para ubicar porion y basion

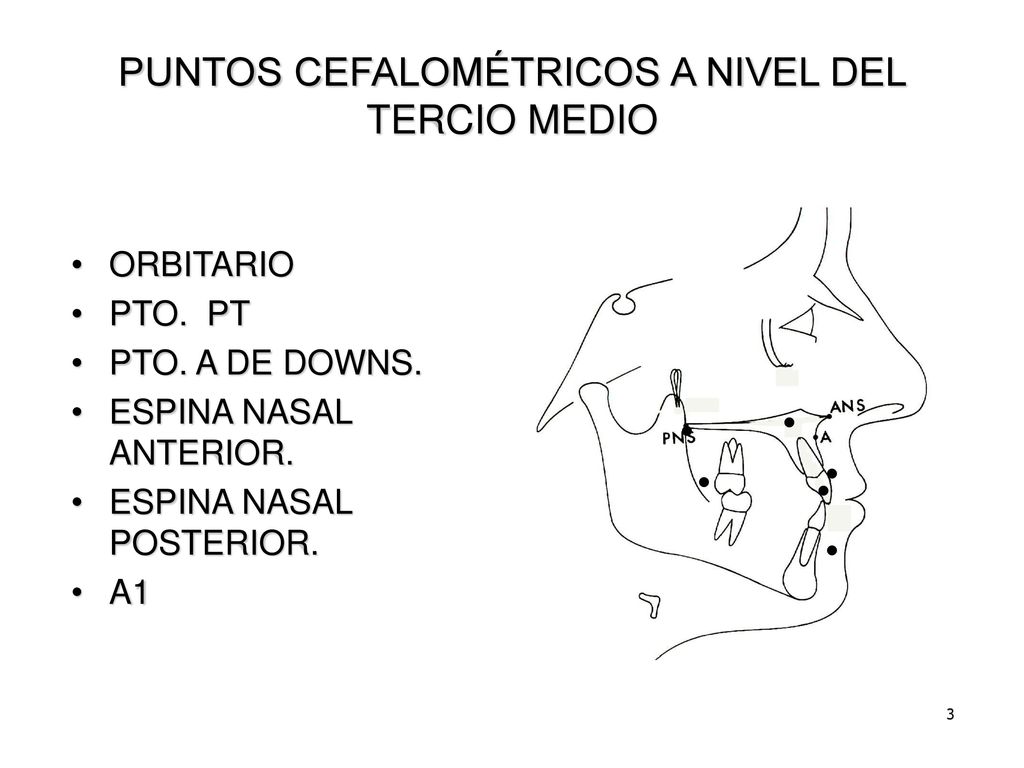

3 PUNTOS CEFALOMÉTRICOS A NIVEL DEL TERCIO MEDIO
ORBITARIO PTO. PT PTO. A DE DOWNS. ESPINA NASAL ANTERIOR. ESPINA NASAL POSTERIOR. A1

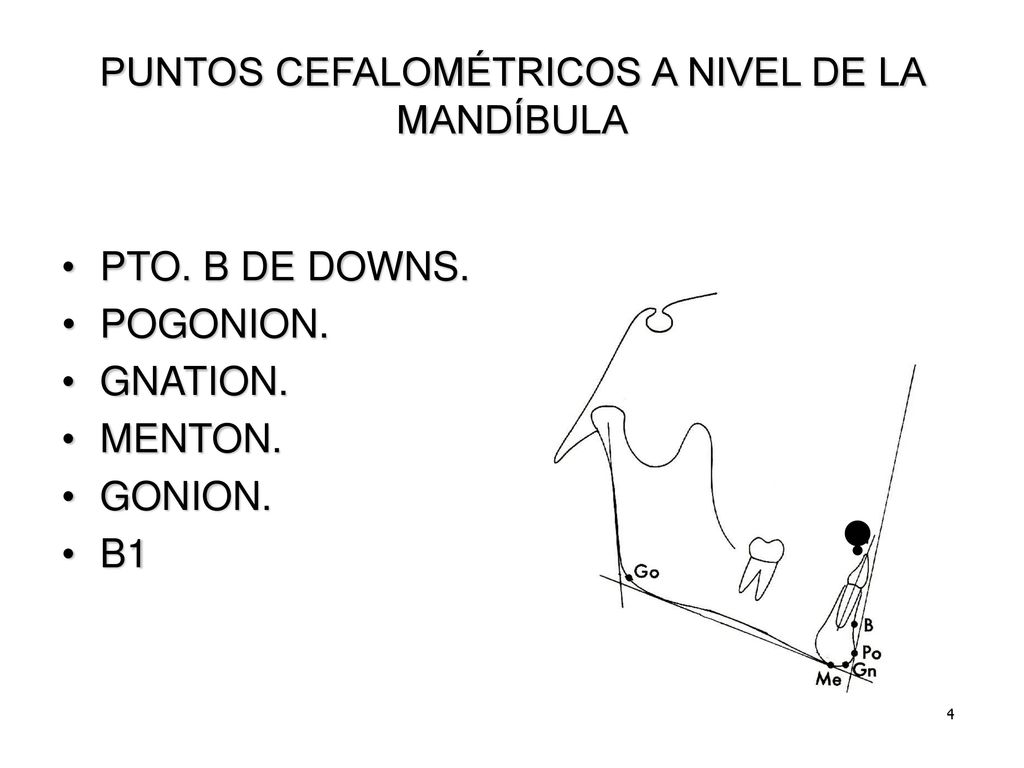

4 PUNTOS CEFALOMÉTRICOS A NIVEL DE LA MANDÍBULA
PTO. B DE DOWNS. POGONION. GNATION. MENTON. GONION. B1

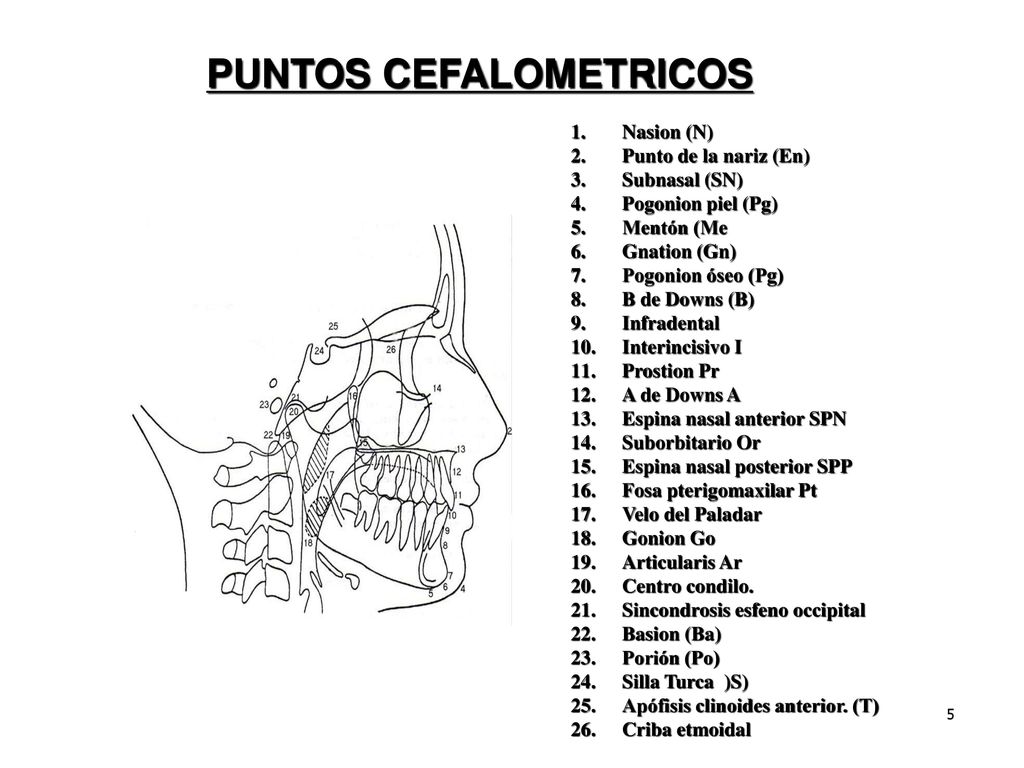

5 PUNTOS CEFALOMETRICOS
Nasion (N) Punto de la nariz (En) Subnasal (SN) Pogonion piel (Pg) Mentón (Me Gnation (Gn) Pogonion óseo (Pg) B de Downs (B) Infradental Interincisivo I Prostion Pr A de Downs A Espina nasal anterior SPN Suborbitario Or Espina nasal posterior SPP Fosa pterigomaxilar Pt Velo del Paladar Gonion Go Articularis Ar Centro condilo. Sincondrosis esfeno occipital Basion (Ba) Porión (Po) Silla Turca )S) Apófisis clinoides anterior. (T) Criba etmoidal

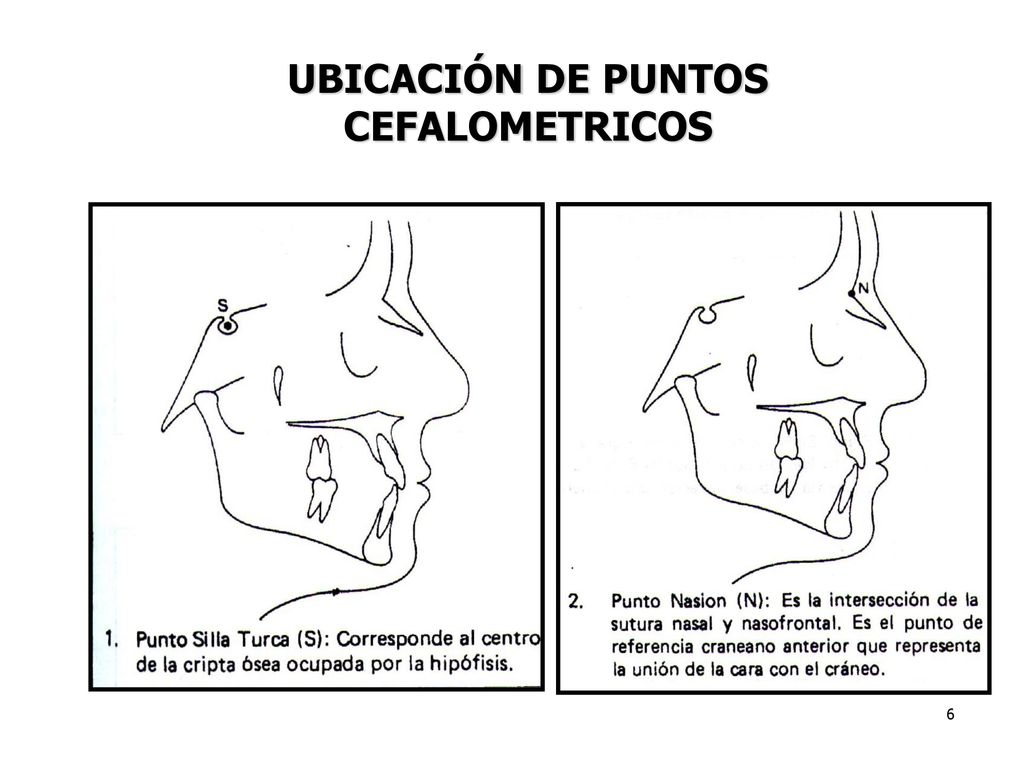

6 UBICACIÓN DE PUNTOS CEFALOMETRICOS

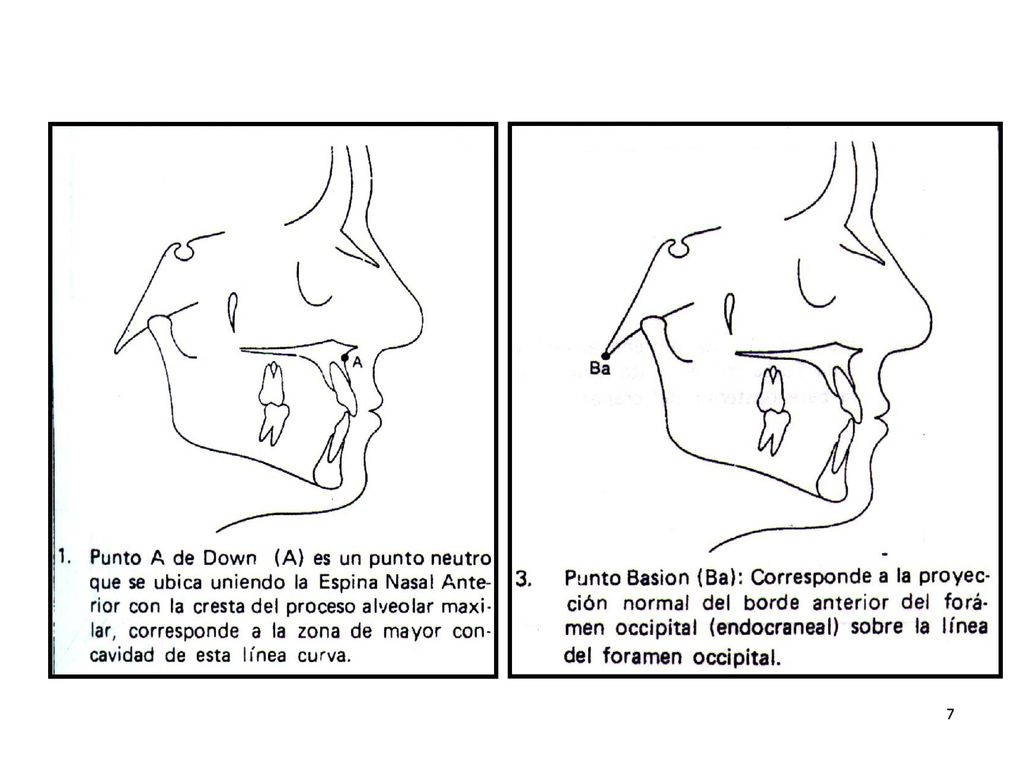

7

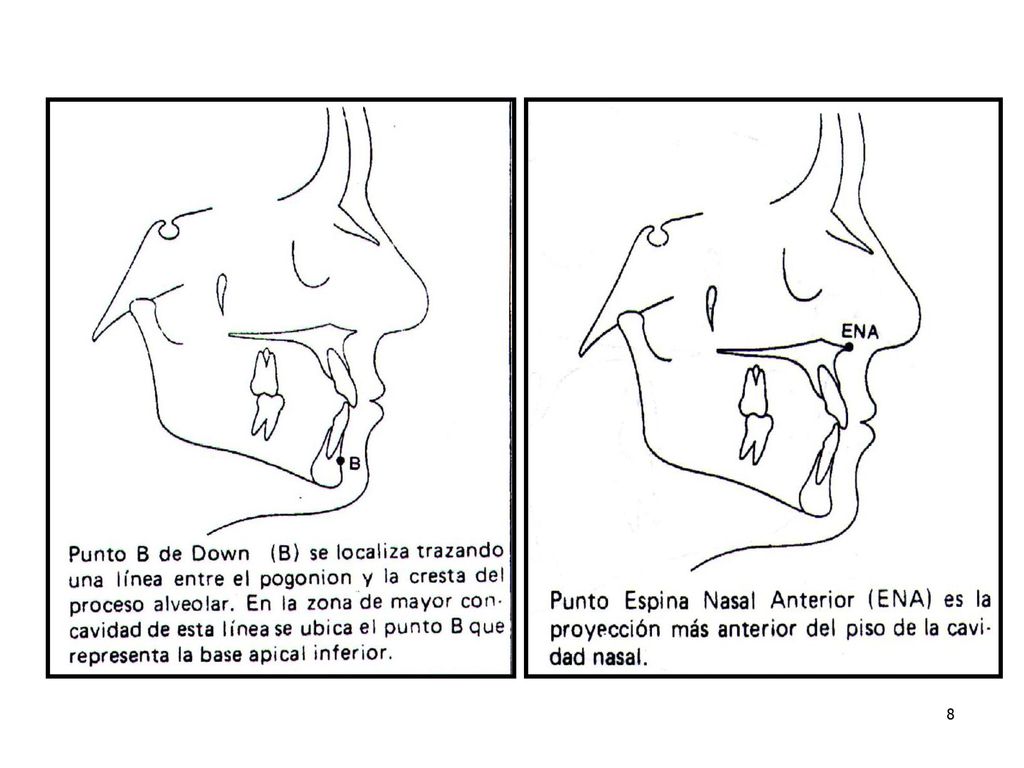

8

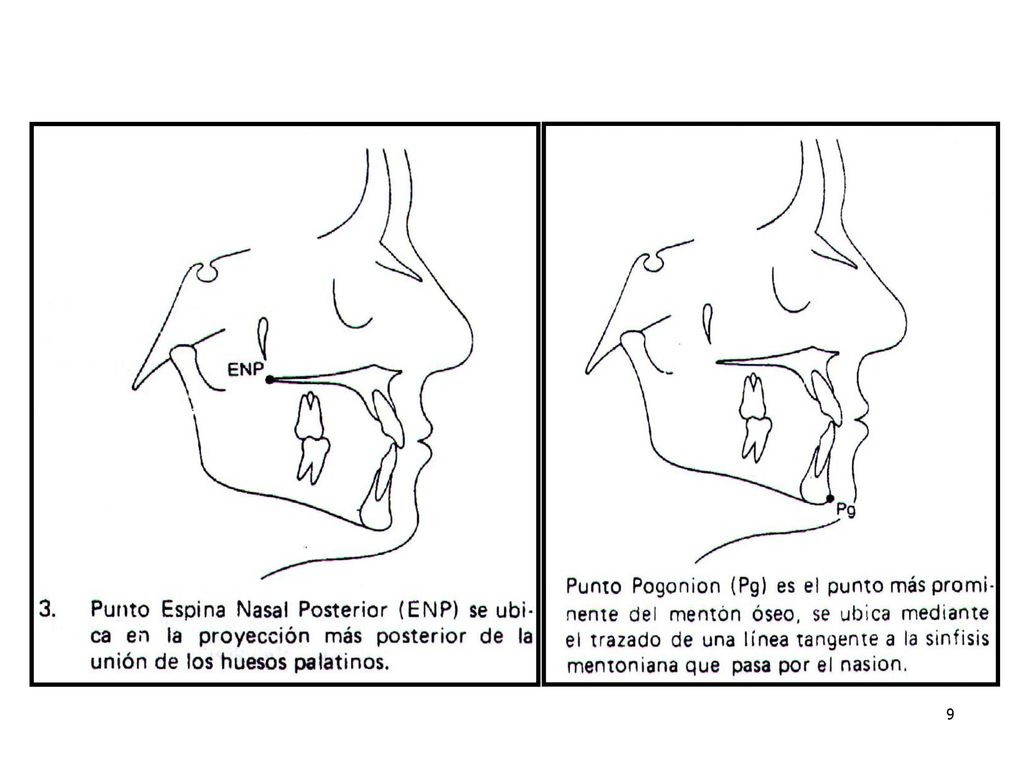

9

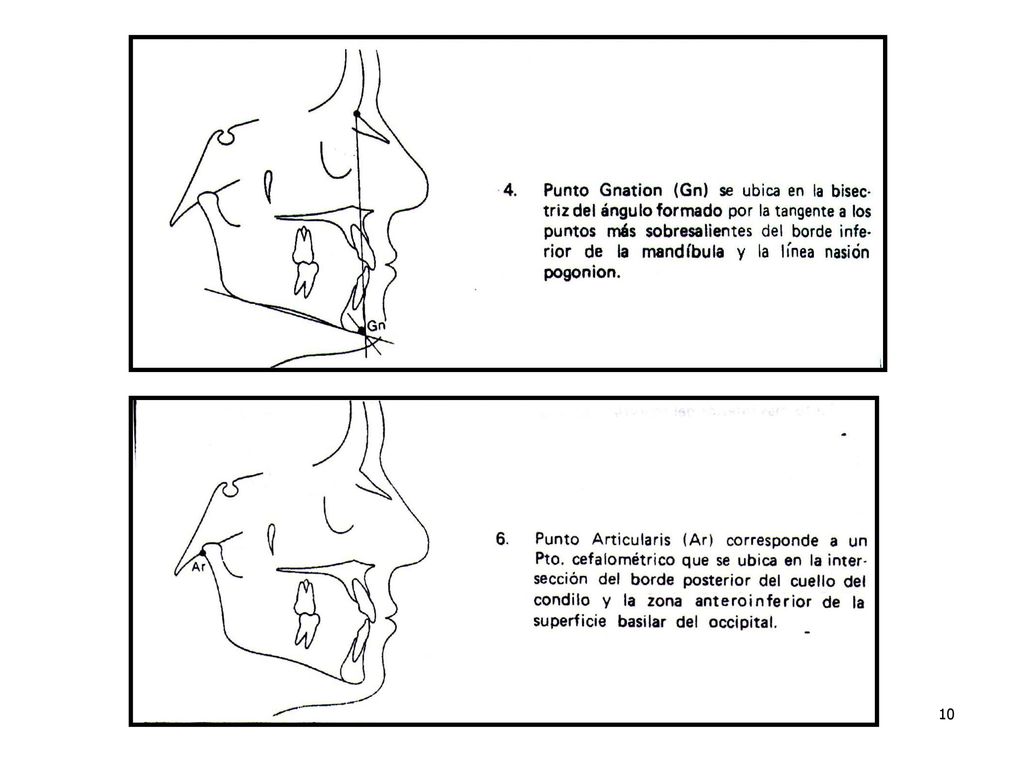

10

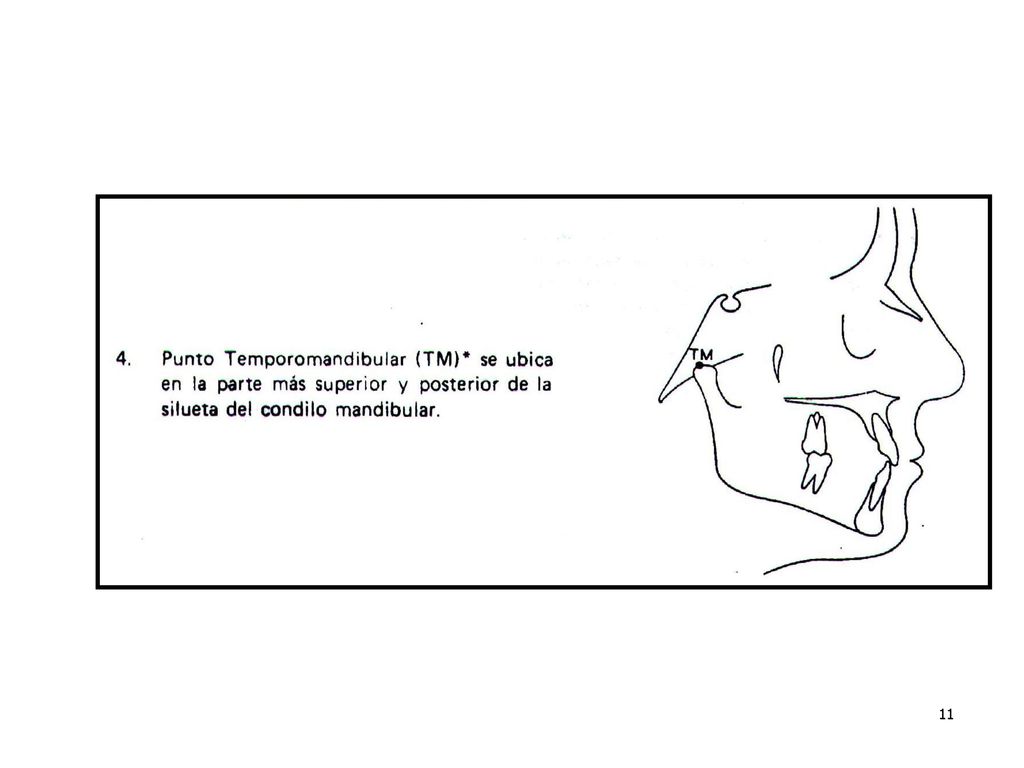

11

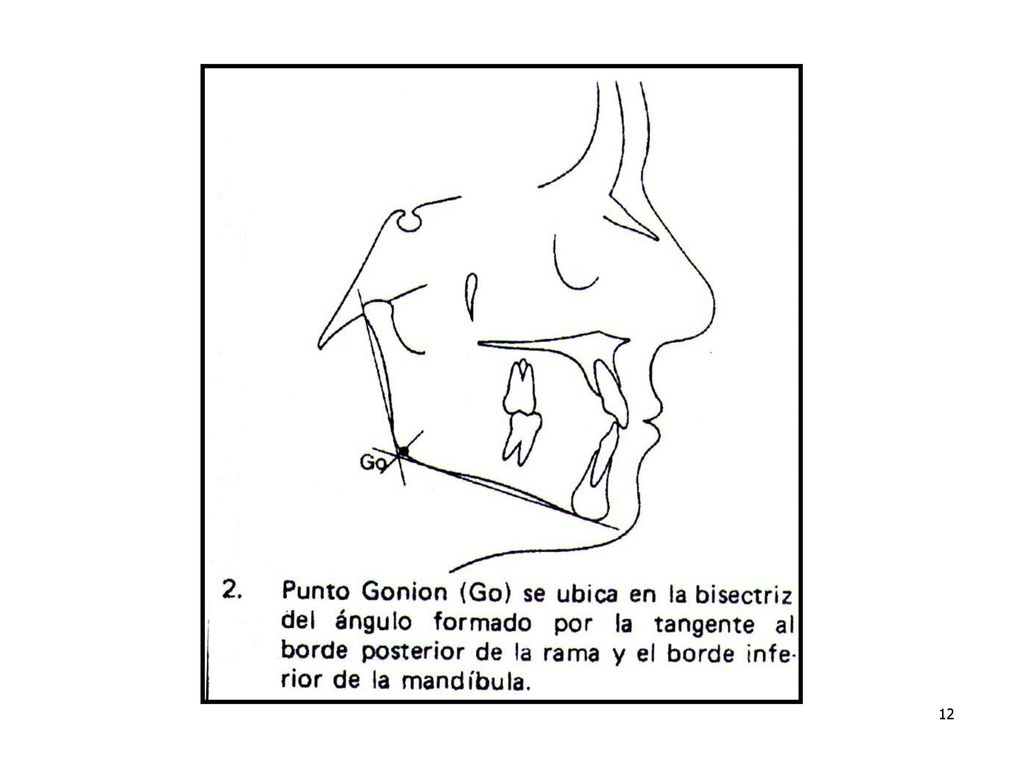

12

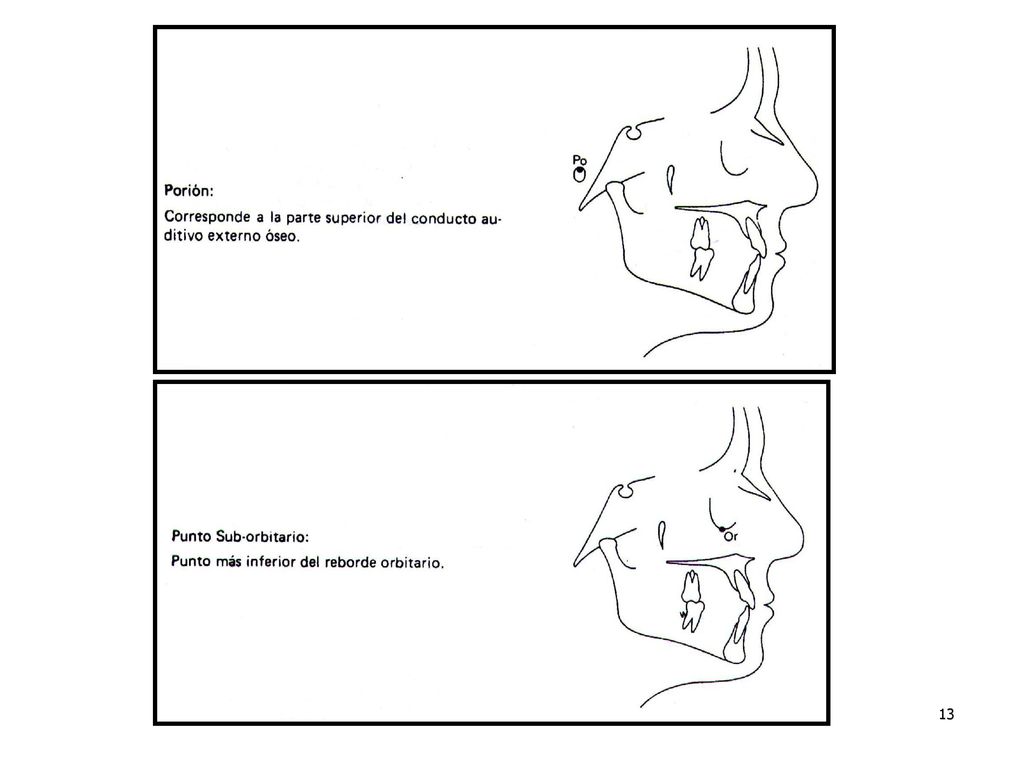

13

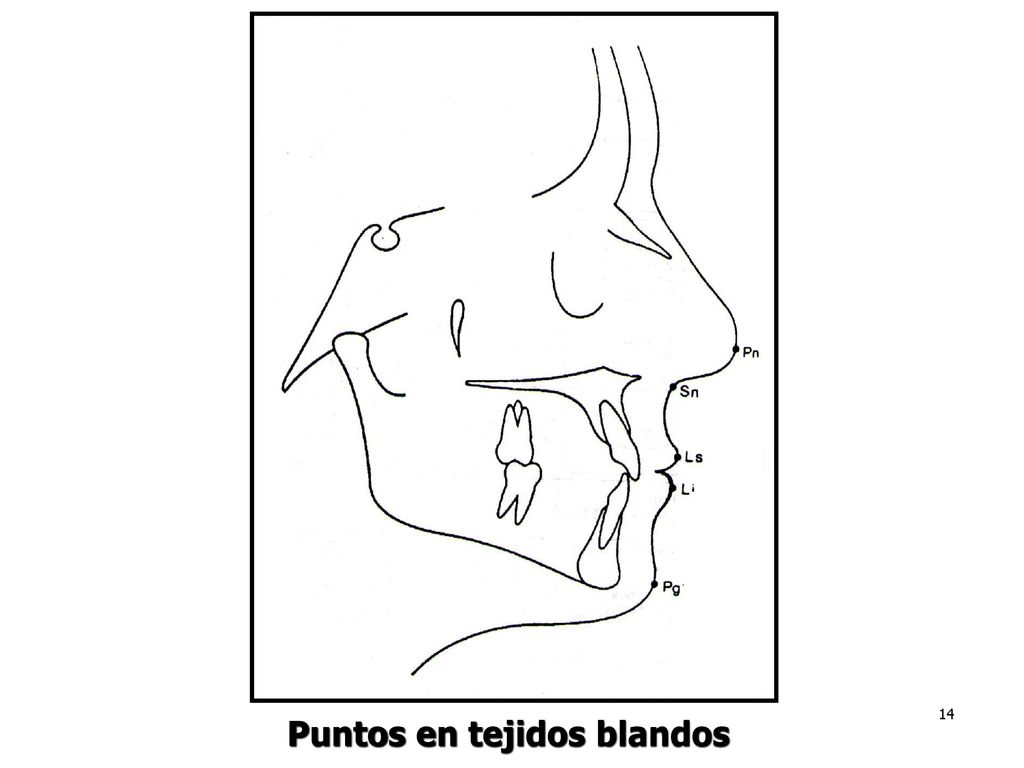

14 Puntos en tejidos blandos

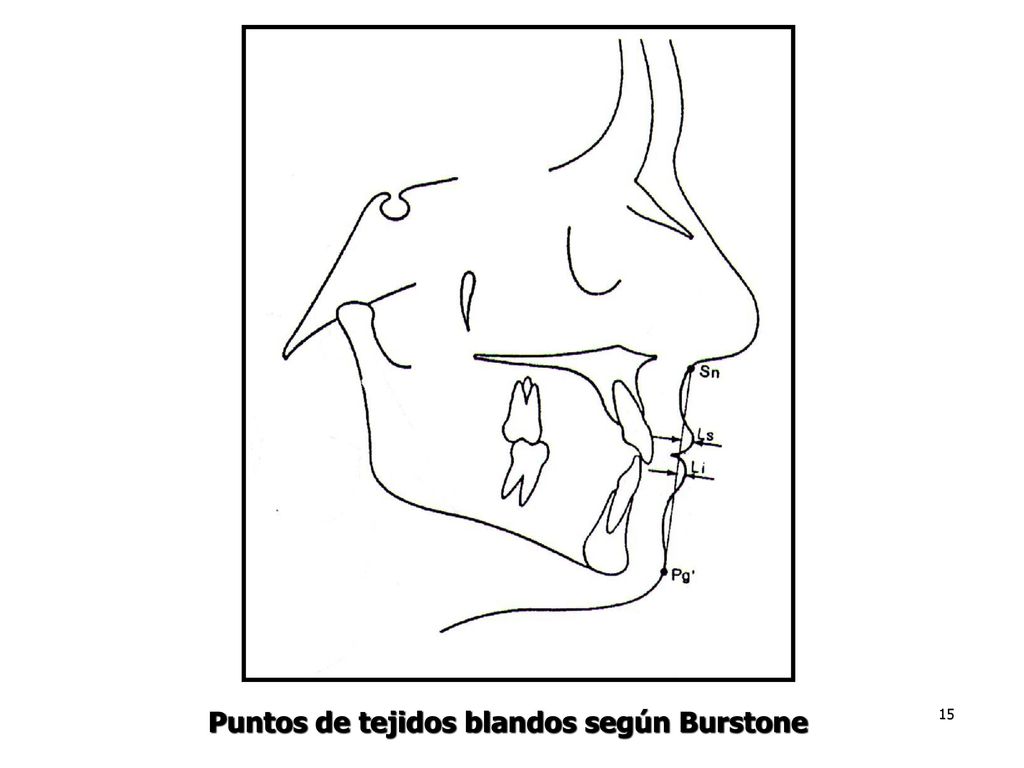

15 Puntos de tejidos blandos según Burstone

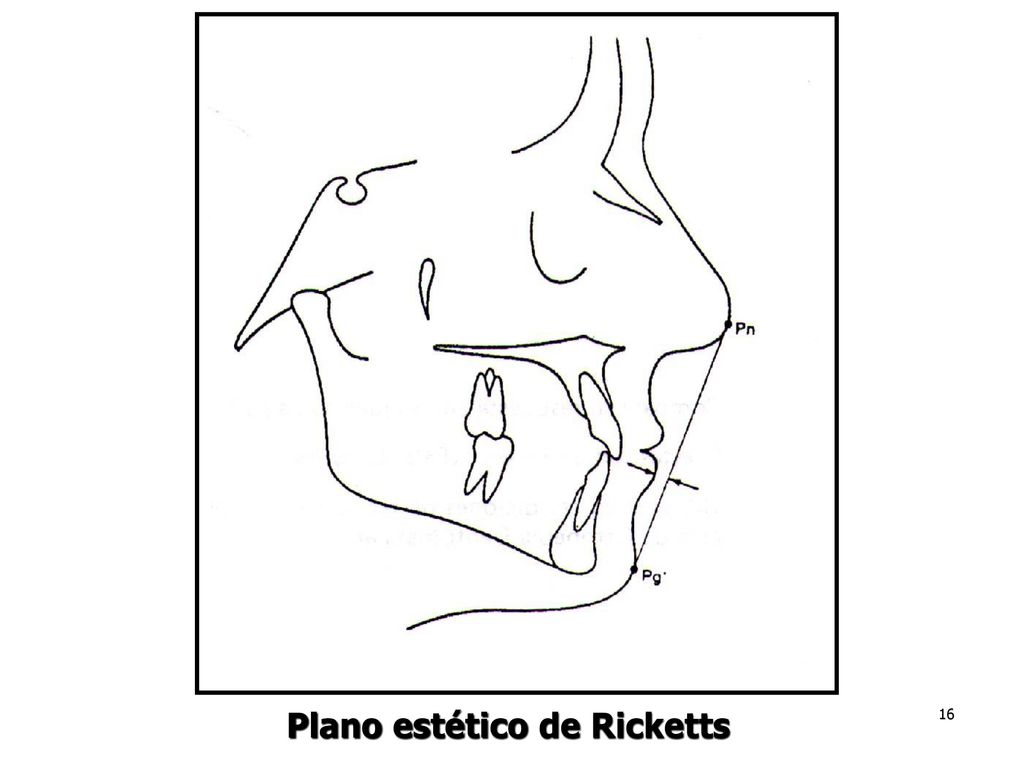

16 Plano estético de Ricketts

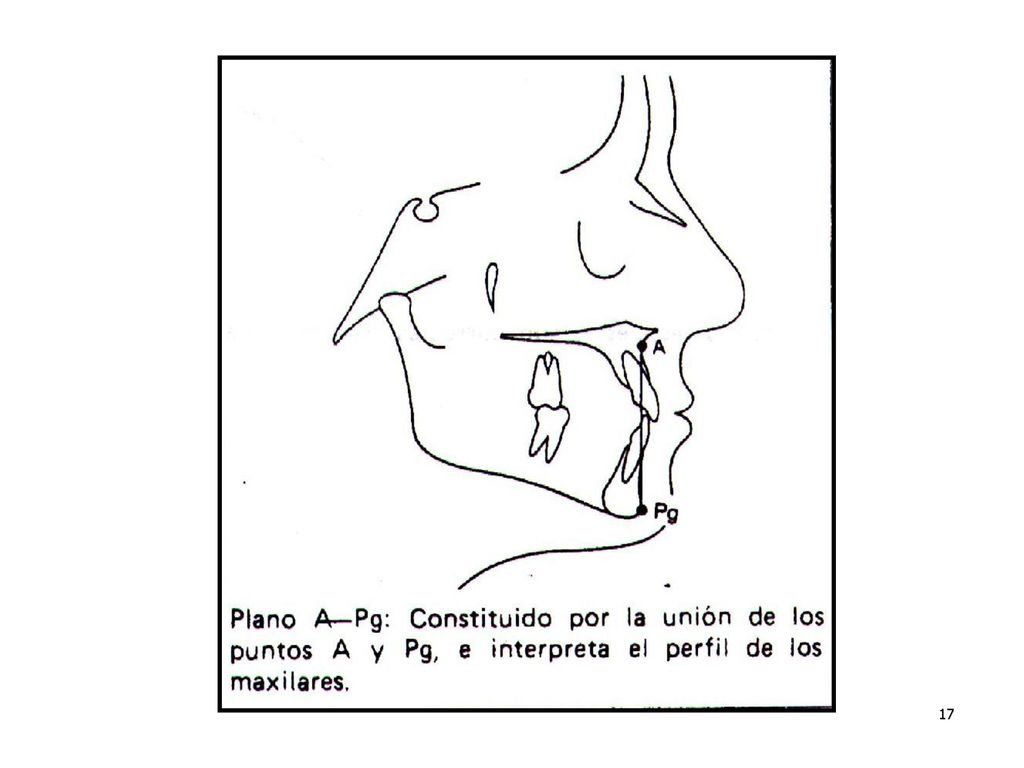

17

18 PUNTOS, PLANOS Y ANGULOS CEFALOMETRICOS DE MAC NAMARA
Porion Suborbitario Nasion Punto A Menton Condilion PLANOS: Porion – Suborbitario (Frankfurt) Perpendicular – Nasion – Menton DISTANCIAS: Condilion – A Condilion – Me A - Menton So Po Co A Me

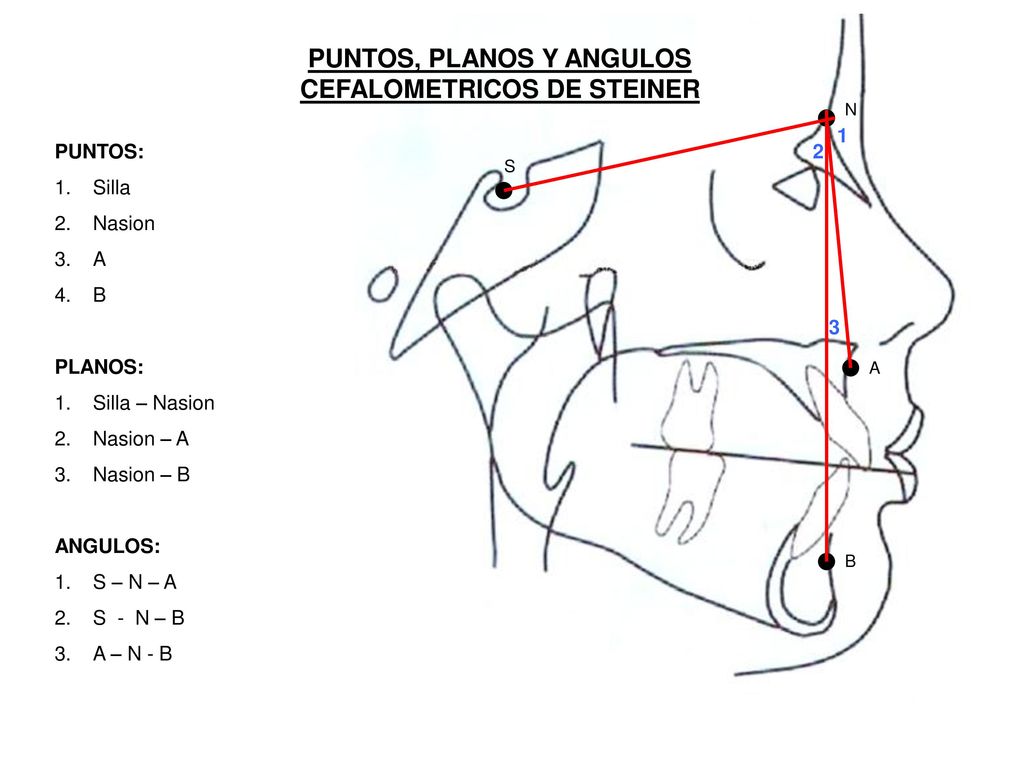

19 PUNTOS, PLANOS Y ANGULOS CEFALOMETRICOS DE STEINER
1 PUNTOS: Silla Nasion A B PLANOS: Silla – Nasion Nasion – A Nasion – B ANGULOS: S – N – A S - N – B A – N - B 2 S 3 A B

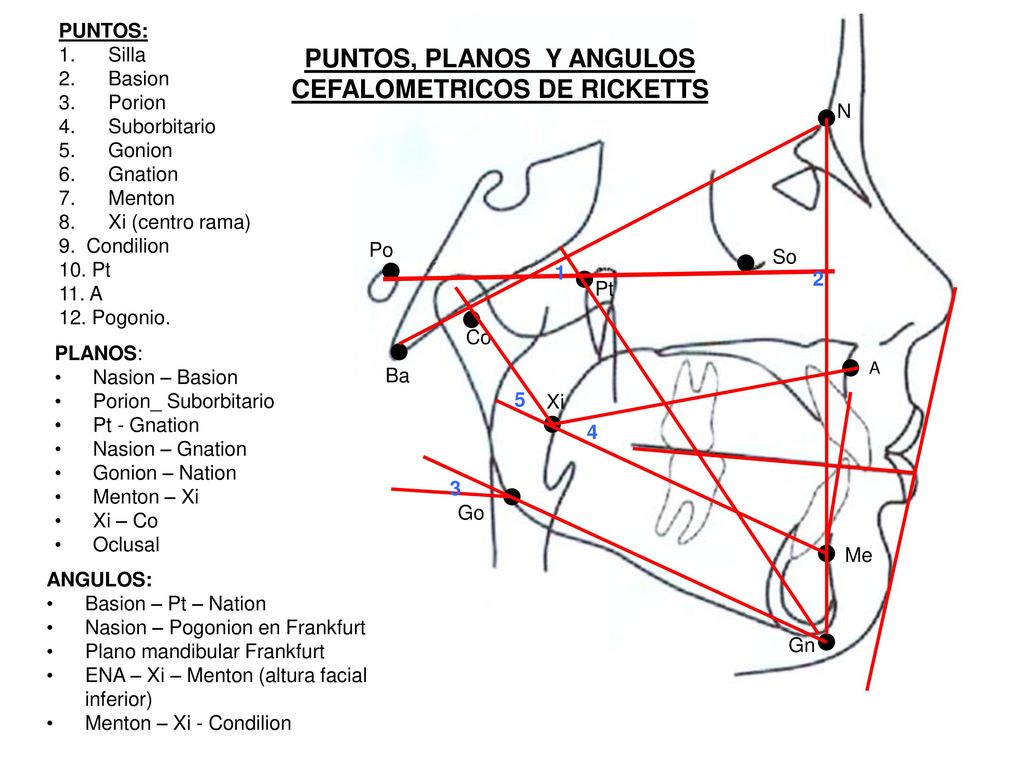

20 PUNTOS, PLANOS Y ANGULOS CEFALOMETRICOS DE RICKETTS
Silla Basion Porion Suborbitario Gonion Gnation Menton Xi (centro rama) 9. Condilion 10. Pt 11. A 12. Pogonio. PUNTOS, PLANOS Y ANGULOS CEFALOMETRICOS DE RICKETTS N Po So 1 2 Pt Co PLANOS: Nasion – Basion Porion_ Suborbitario Pt - Gnation Nasion – Gnation Gonion – Nation Menton – Xi Xi – Co Oclusal A Ba 5 Xi 4 3 Go Me ANGULOS: Basion – Pt – Nation Nasion – Pogonion en Frankfurt Plano mandibular Frankfurt ENA – Xi – Menton (altura facial inferior) Menton – Xi - Condilion Gn

21 PUNTOS, PLANOS Y ANGULOS CEFALOMETRICOS DE BJÖRK - JARABAK
1. Nasion 2. Silla 3. Articularis 4. Gonion 5. Menton ANGULOS: 1. Nasion – Silla – Articularis 2. Silla – Articularis – Gonion 3. Articularis – Gonion – Menton (total) 4. Angulo goniaco superior – Articularis – Gonion – Nasion 5. Angulo goniaco inferior – Nasion – Gonion – Menton DISTANCIAS: 1. Atura de la rama – Articularis – Gonion 2. Bases cranial anterior – Nasion – Silla 3. Longitud del cuerpo mandibular – Gonion – Menton 4. Altura facial posterior – Silla – Gonion 5. Altura facial anterior – Nasion – Menton 6. Relación altura facial posterior y altura facial anterior PLANOS: 1. Silla – Nasion 2. Silla – Articularis 3. Articularis – Gonion 4. Menton – Gonion 5. Gonion – Nasion 6. Nasion – Menton 7. Silla – Gonion S Ar Go Me
