Torque: Efecto rotatorio de las fuerzas

Presentación del tema: "Torque: Efecto rotatorio de las fuerzas"— Transcripción de la presentación:

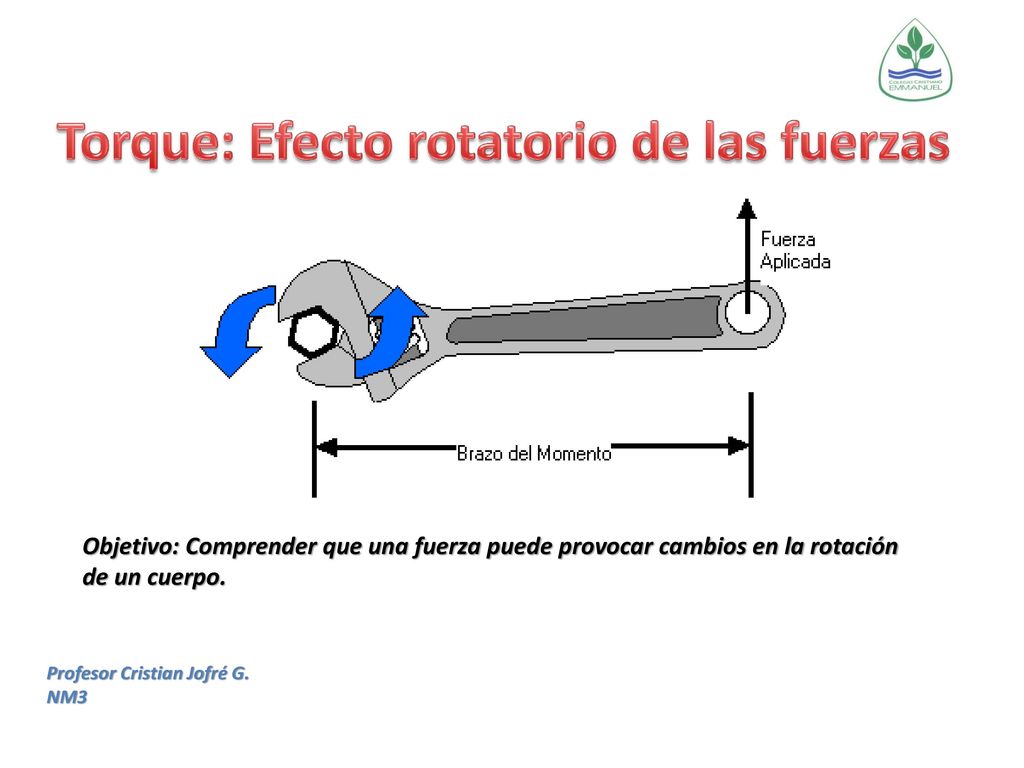

1 Torque: Efecto rotatorio de las fuerzas
Objetivo: Comprender que una fuerza puede provocar cambios en la rotación de un cuerpo. Profesor Cristian Jofré G. NM3

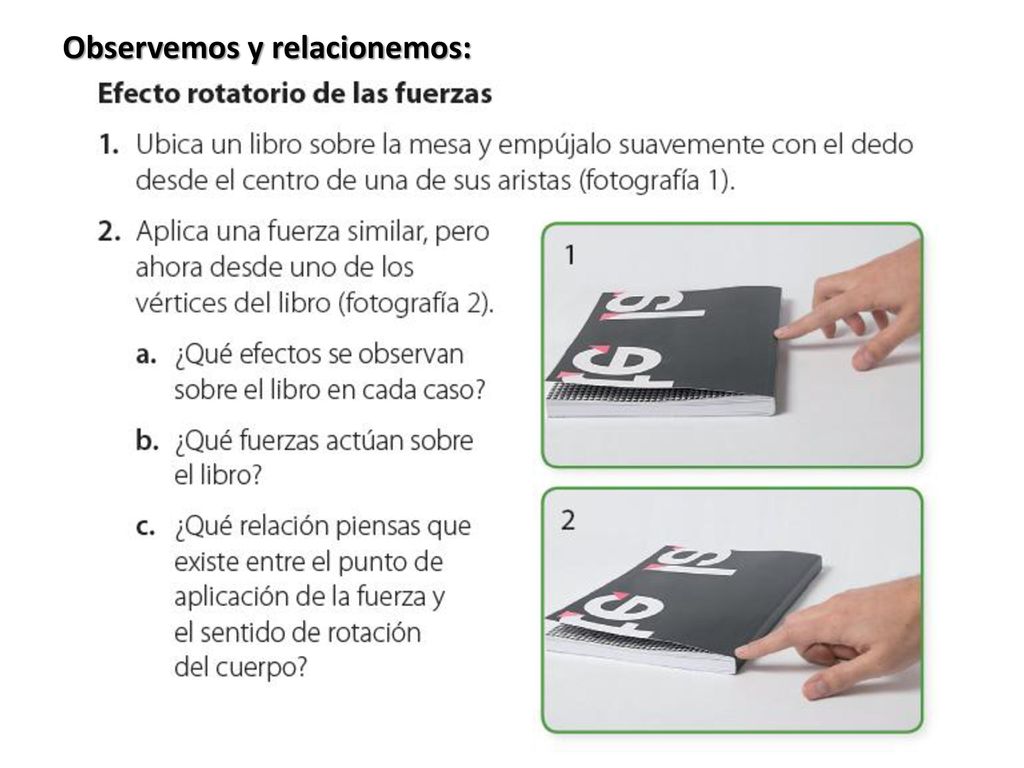

2 Observemos y relacionemos:

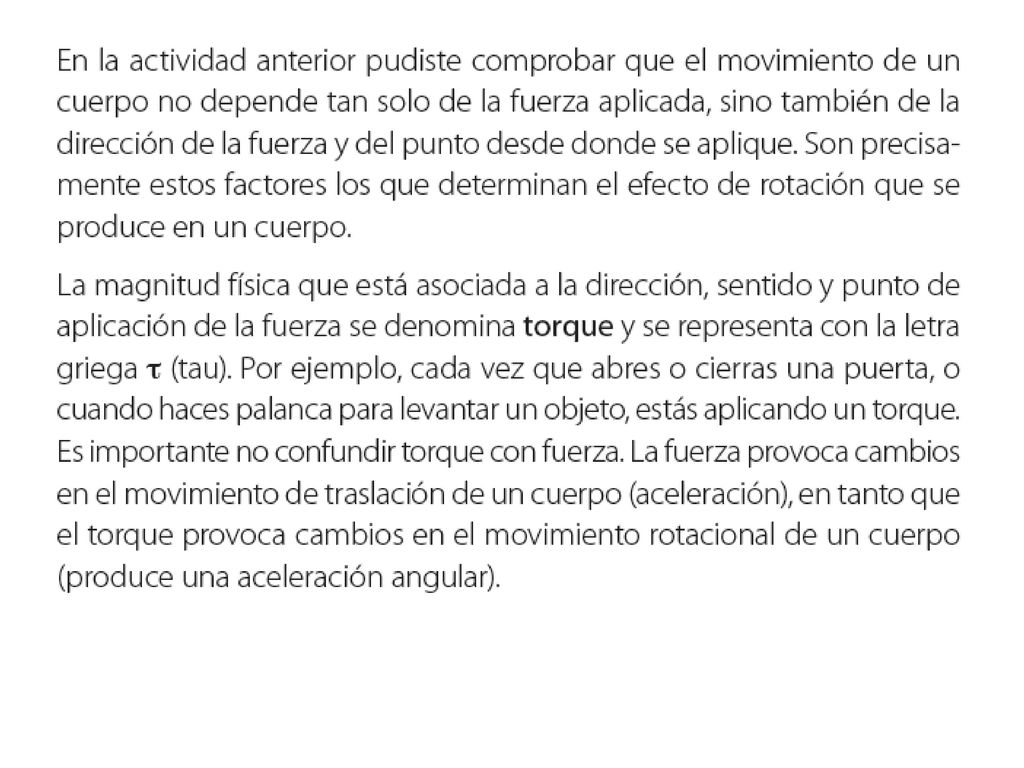

3

4

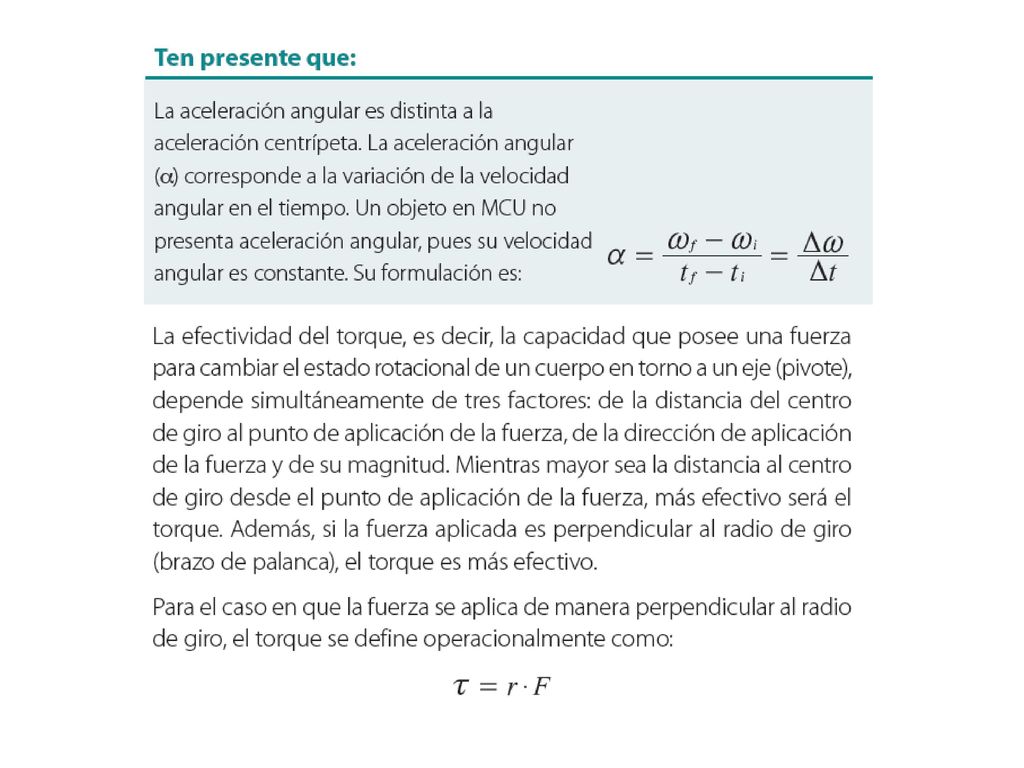

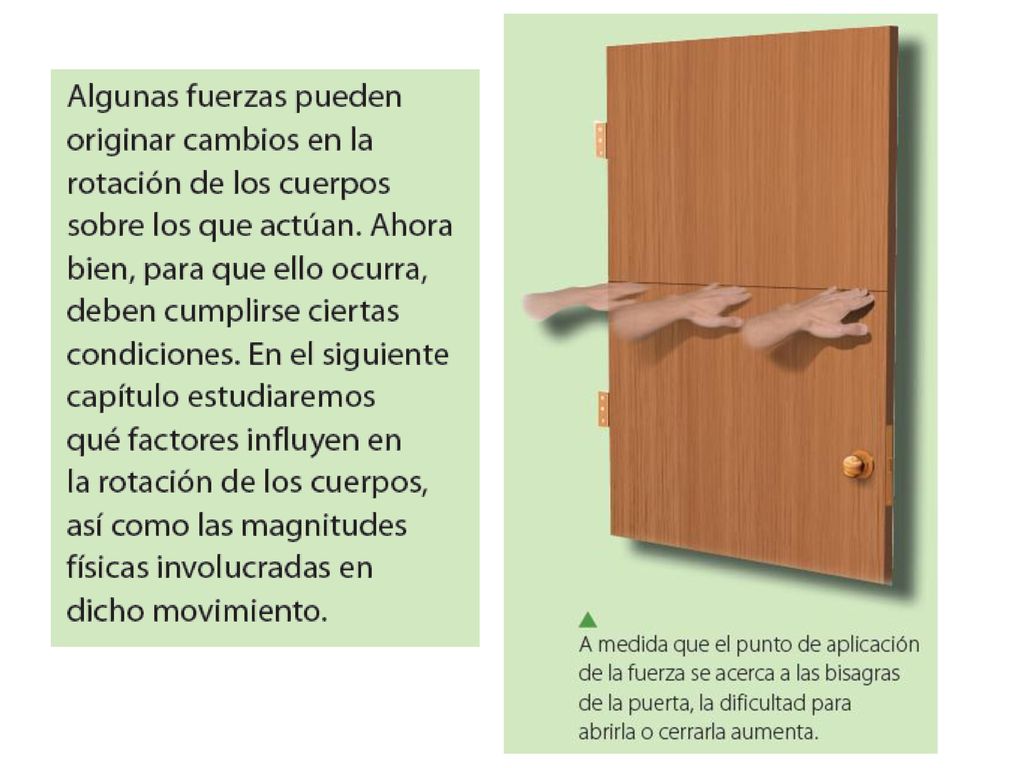

5

6 En este caso, el valor del torque es cero debido a que la fuerza
F no produce cambios en la rotación de la puerta. Solo la componente de F, perpendicular al radio de giro, produce torque.

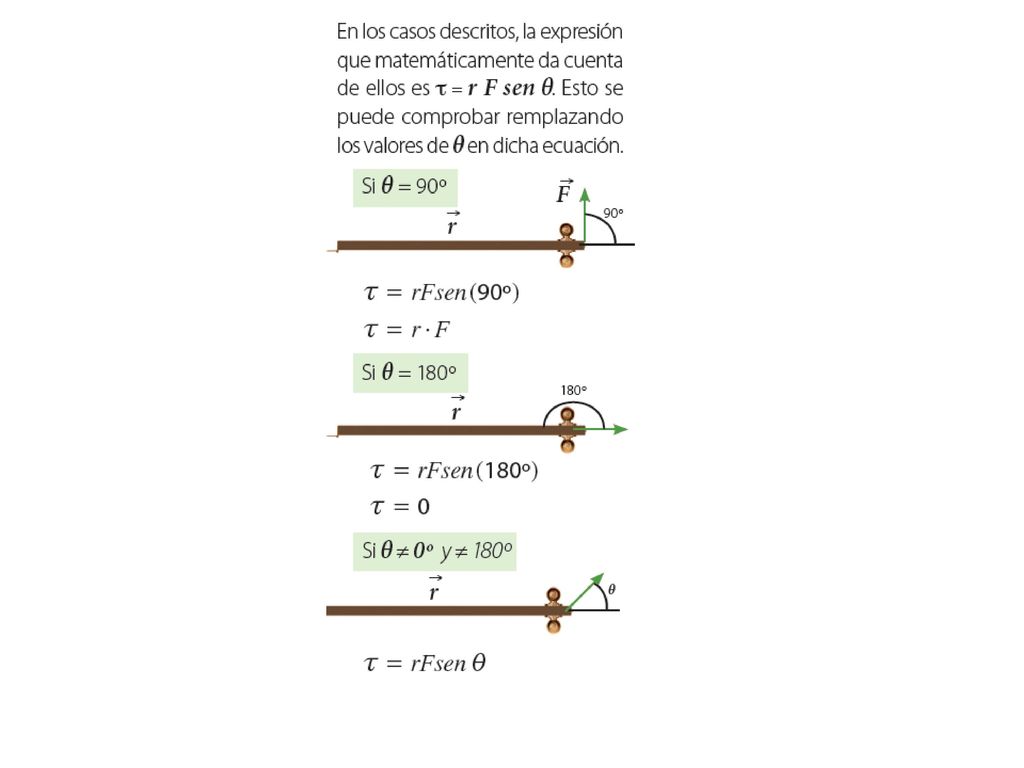

7

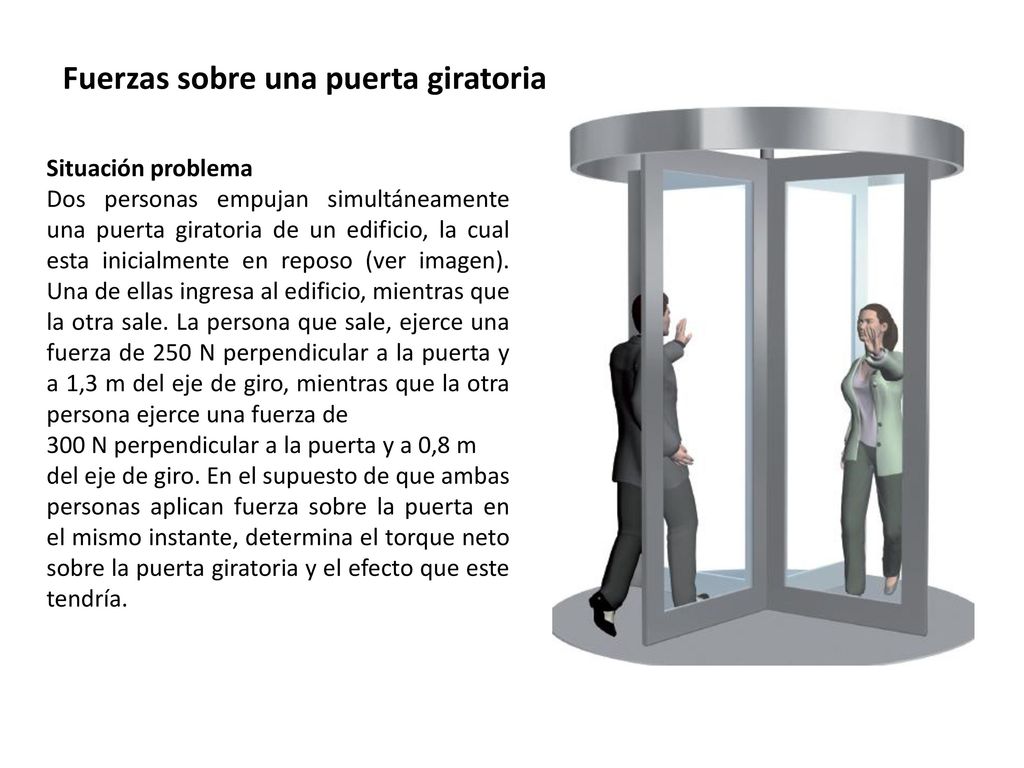

8 Fuerzas sobre una puerta giratoria
Situación problema Dos personas empujan simultáneamente una puerta giratoria de un edificio, la cual esta inicialmente en reposo (ver imagen). Una de ellas ingresa al edificio, mientras que la otra sale. La persona que sale, ejerce una fuerza de 250 N perpendicular a la puerta y a 1,3 m del eje de giro, mientras que la otra persona ejerce una fuerza de 300 N perpendicular a la puerta y a 0,8 m del eje de giro. En el supuesto de que ambas personas aplican fuerza sobre la puerta en el mismo instante, determina el torque neto sobre la puerta giratoria y el efecto que este tendría.

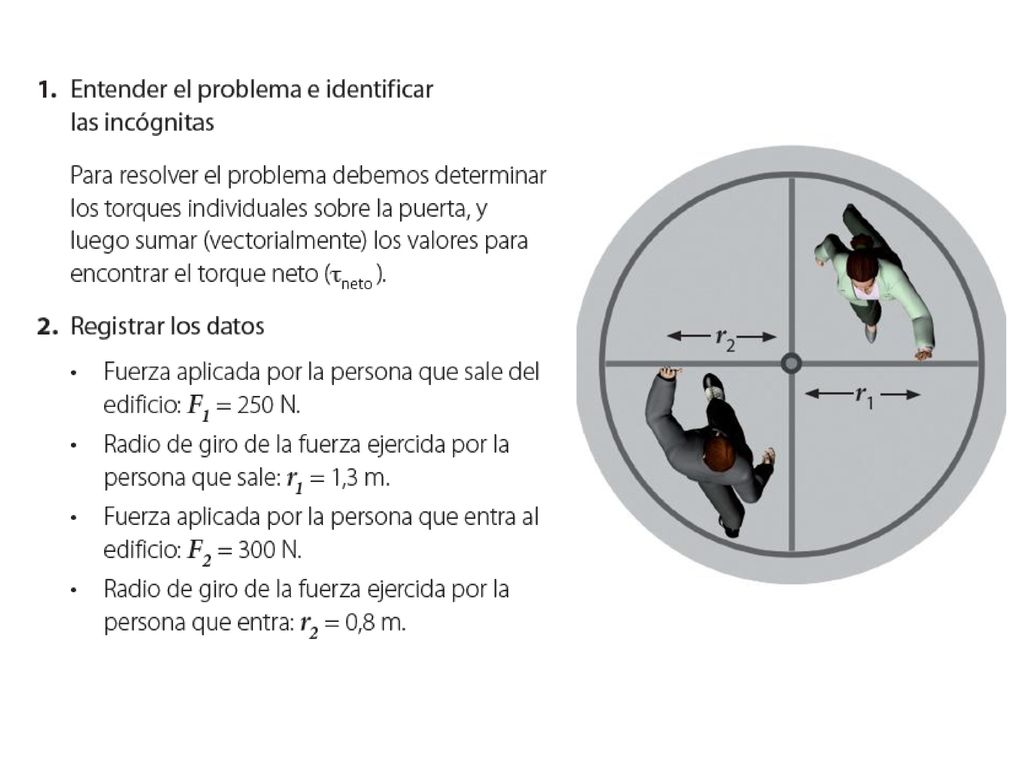

9

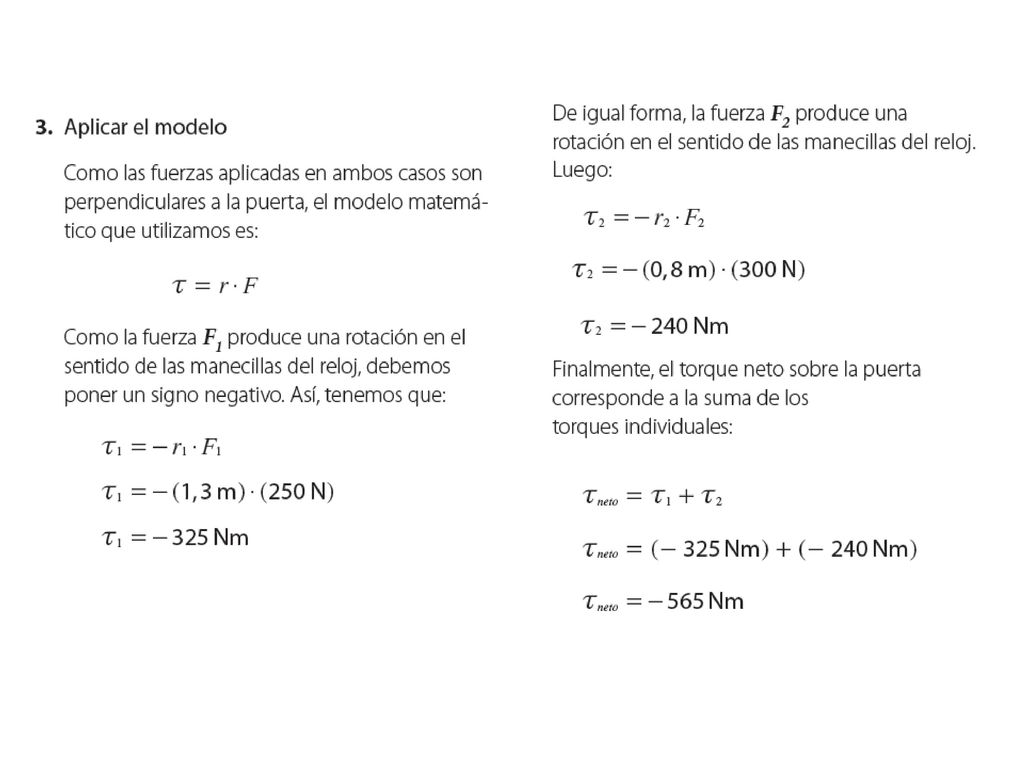

10

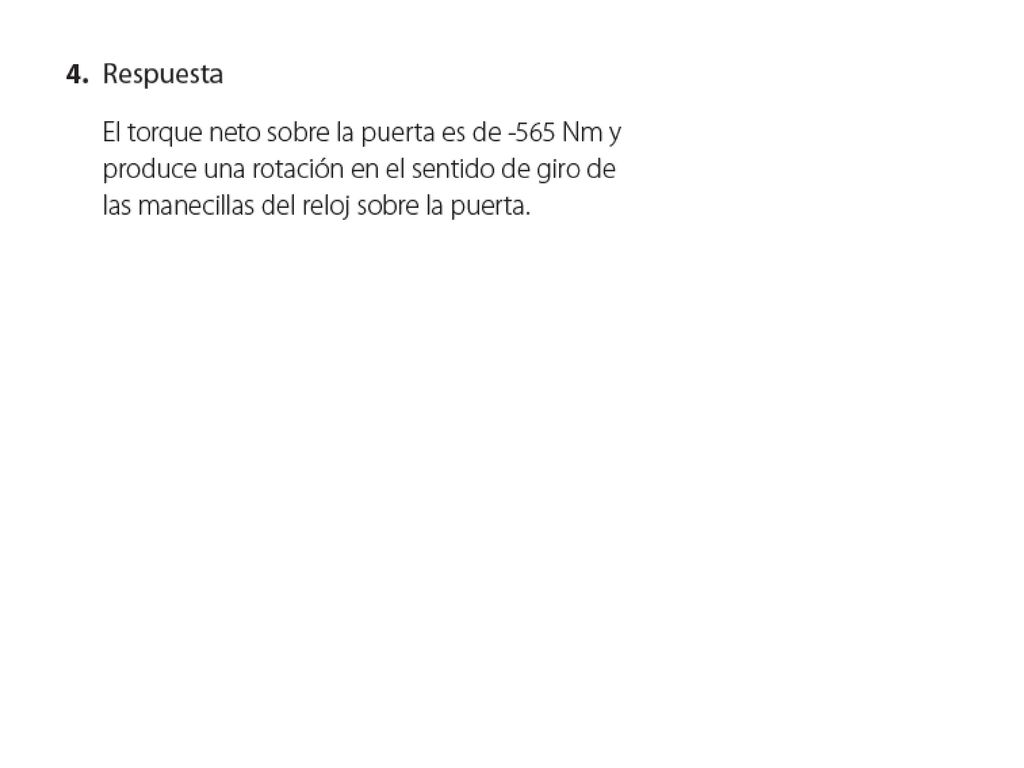

11

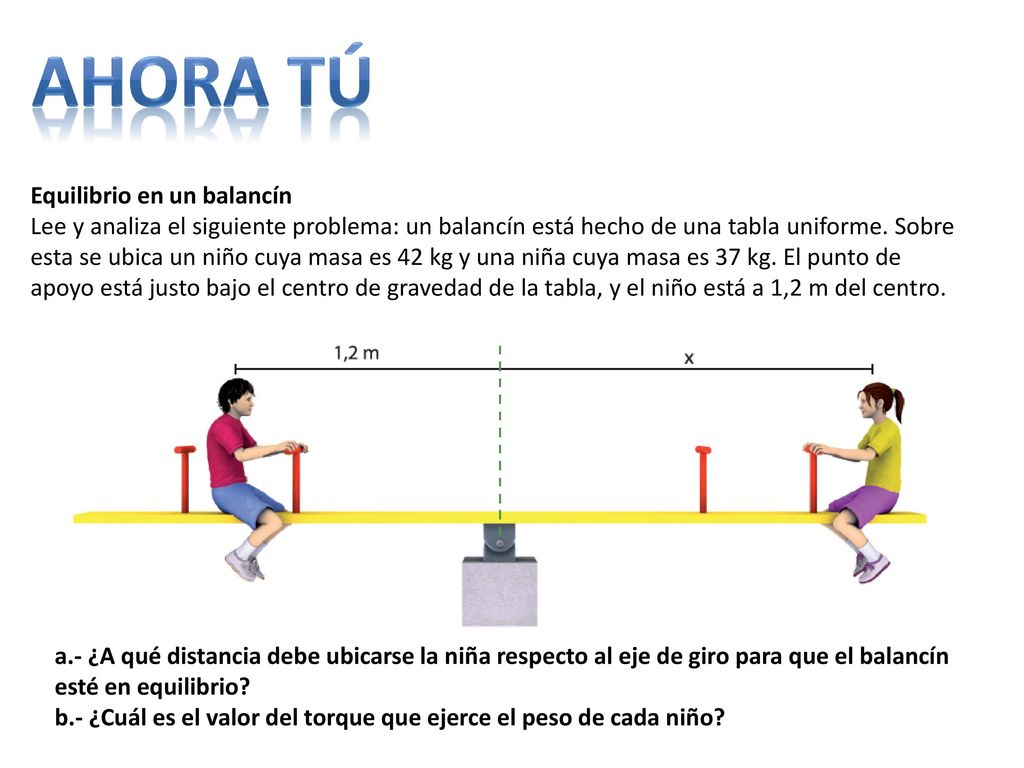

12 Ahora tú Equilibrio en un balancín
Lee y analiza el siguiente problema: un balancín está hecho de una tabla uniforme. Sobre esta se ubica un niño cuya masa es 42 kg y una niña cuya masa es 37 kg. El punto de apoyo está justo bajo el centro de gravedad de la tabla, y el niño está a 1,2 m del centro. a.- ¿A qué distancia debe ubicarse la niña respecto al eje de giro para que el balancín esté en equilibrio? b.- ¿Cuál es el valor del torque que ejerce el peso de cada niño?
