Ley de Gauss.

Presentación del tema: "Ley de Gauss."— Transcripción de la presentación:

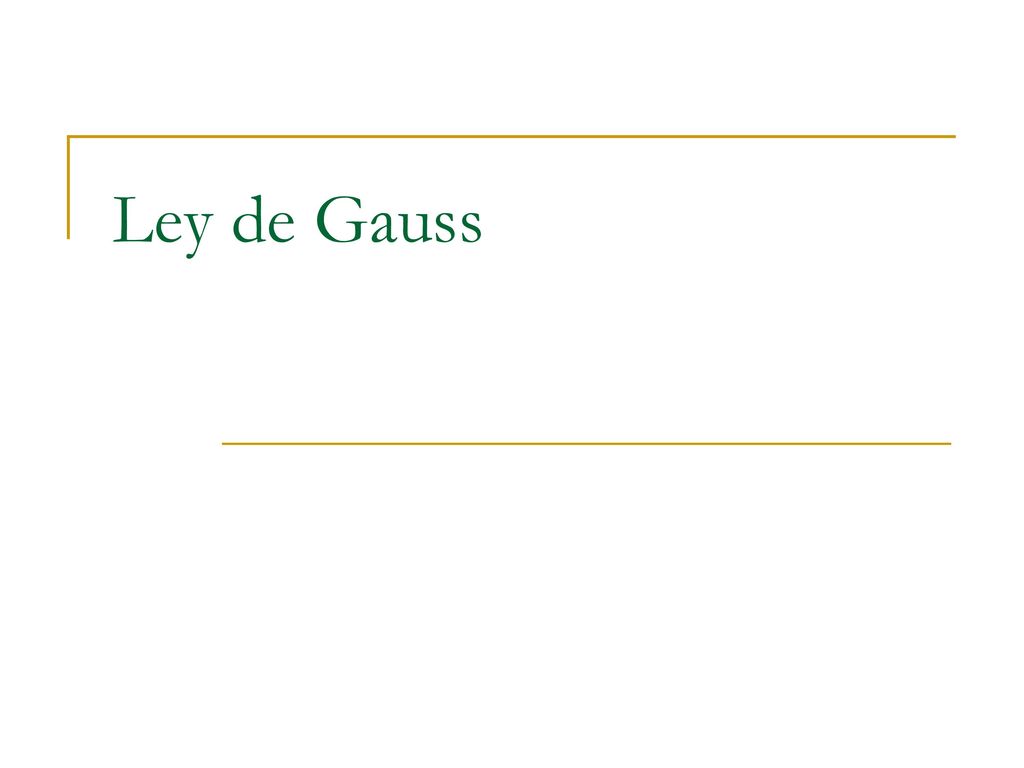

1 Ley de Gauss

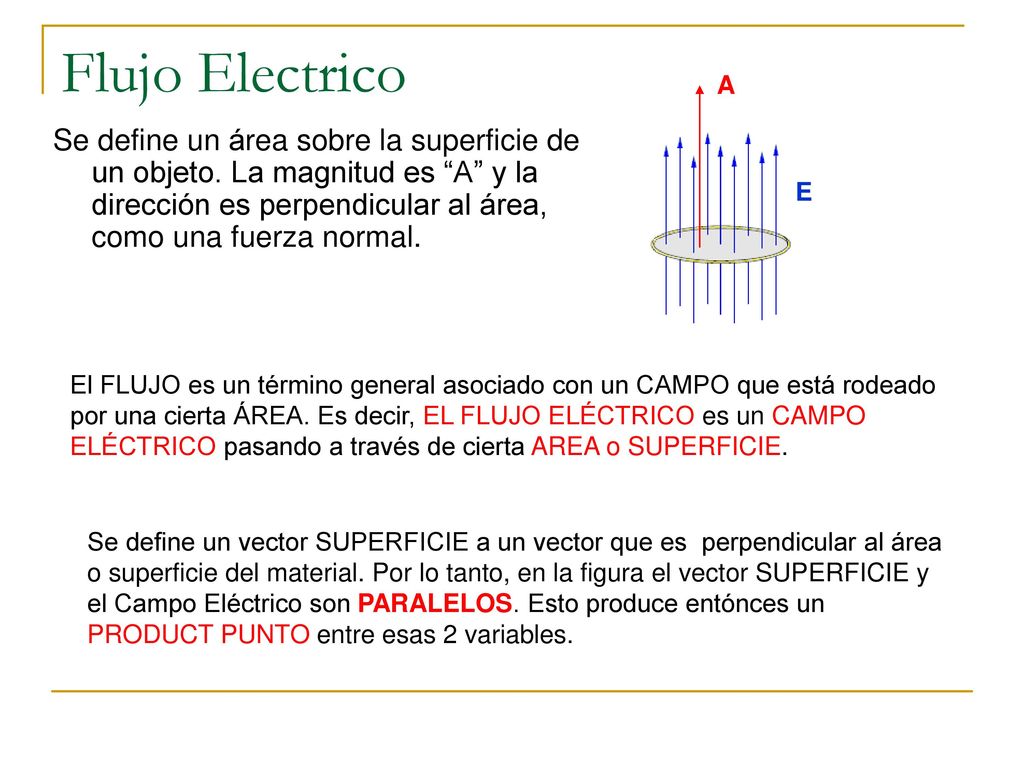

2 Flujo Electrico A Se define un área sobre la superficie de un objeto. La magnitud es “A” y la dirección es perpendicular al área, como una fuerza normal. E El FLUJO es un término general asociado con un CAMPO que está rodeado por una cierta ÁREA. Es decir, EL FLUJO ELÉCTRICO es un CAMPO ELÉCTRICO pasando a través de cierta AREA o SUPERFICIE. Se define un vector SUPERFICIE a un vector que es perpendicular al área o superficie del material. Por lo tanto, en la figura el vector SUPERFICIE y el Campo Eléctrico son PARALELOS. Esto produce entónces un PRODUCT PUNTO entre esas 2 variables.

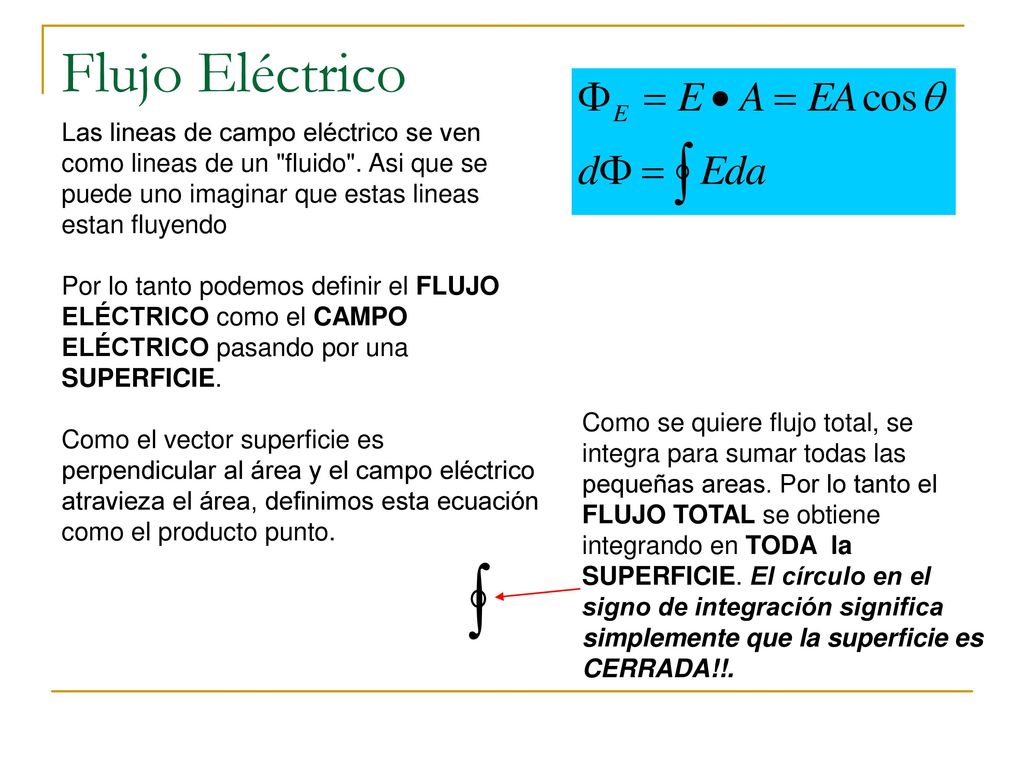

3 Flujo Eléctrico Las lineas de campo eléctrico se ven como lineas de un "fluido". Asi que se puede uno imaginar que estas lineas estan fluyendo Por lo tanto podemos definir el FLUJO ELÉCTRICO como el CAMPO ELÉCTRICO pasando por una SUPERFICIE. Como el vector superficie es perpendicular al área y el campo eléctrico atravieza el área, definimos esta ecuación como el producto punto. Como se quiere flujo total, se integra para sumar todas las pequeñas areas. Por lo tanto el FLUJO TOTAL se obtiene integrando en TODA la SUPERFICIE. El círculo en el signo de integración significa simplemente que la superficie es CERRADA!!.

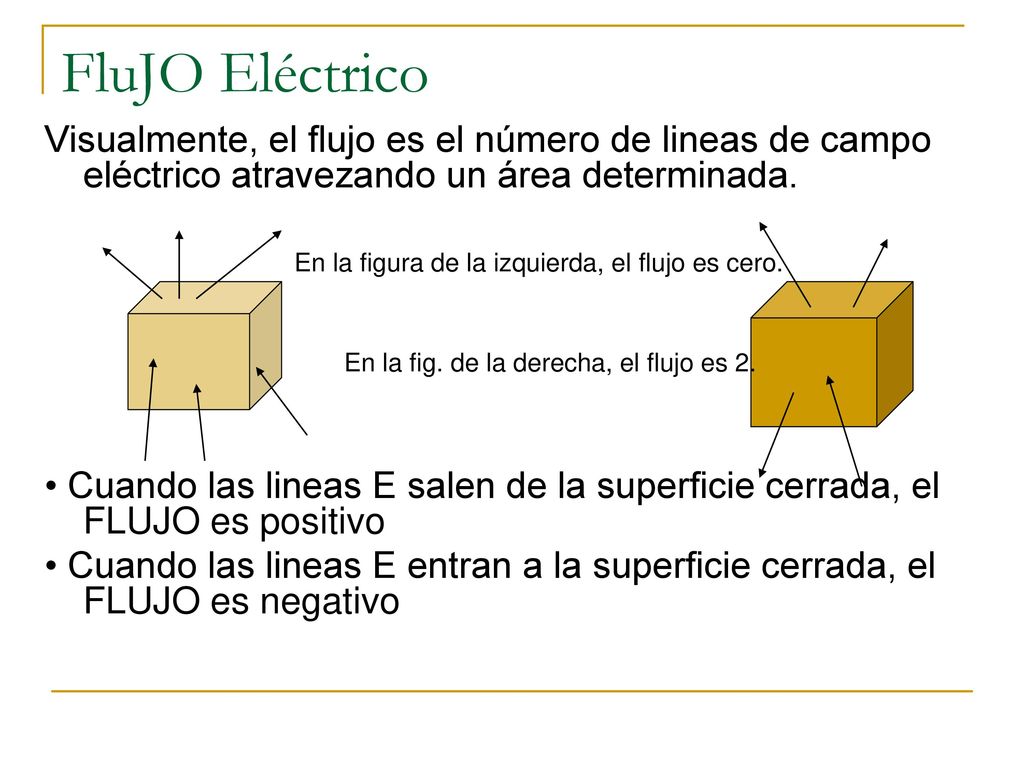

4 FluJO Eléctrico Visualmente, el flujo es el número de lineas de campo eléctrico atravezando un área determinada. • Cuando las lineas E salen de la superficie cerrada, el FLUJO es positivo • Cuando las lineas E entran a la superficie cerrada, el FLUJO es negativo En la figura de la izquierda, el flujo es cero. En la fig. de la derecha, el flujo es 2.

5 Flujo Eléctrico ¿Cuál es el flujo eléctrico del cilindro?
¿Qué nos dice esto? Nos dice que NO hay fuentes o sumideros DENTRO del cilindro.
