COMEDOR UNIVERSITARIO UNIDAD DE INGENIERIA Y CIENCIAS QUIMICAS
XALAPA
2

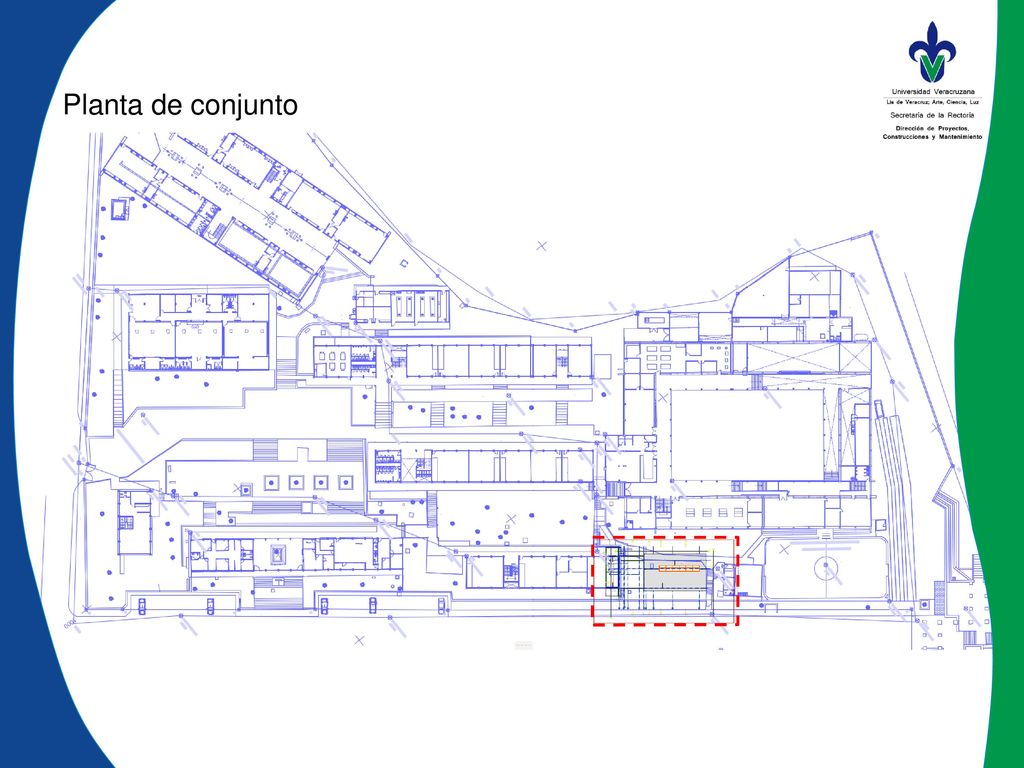

Planta de conjunto
3

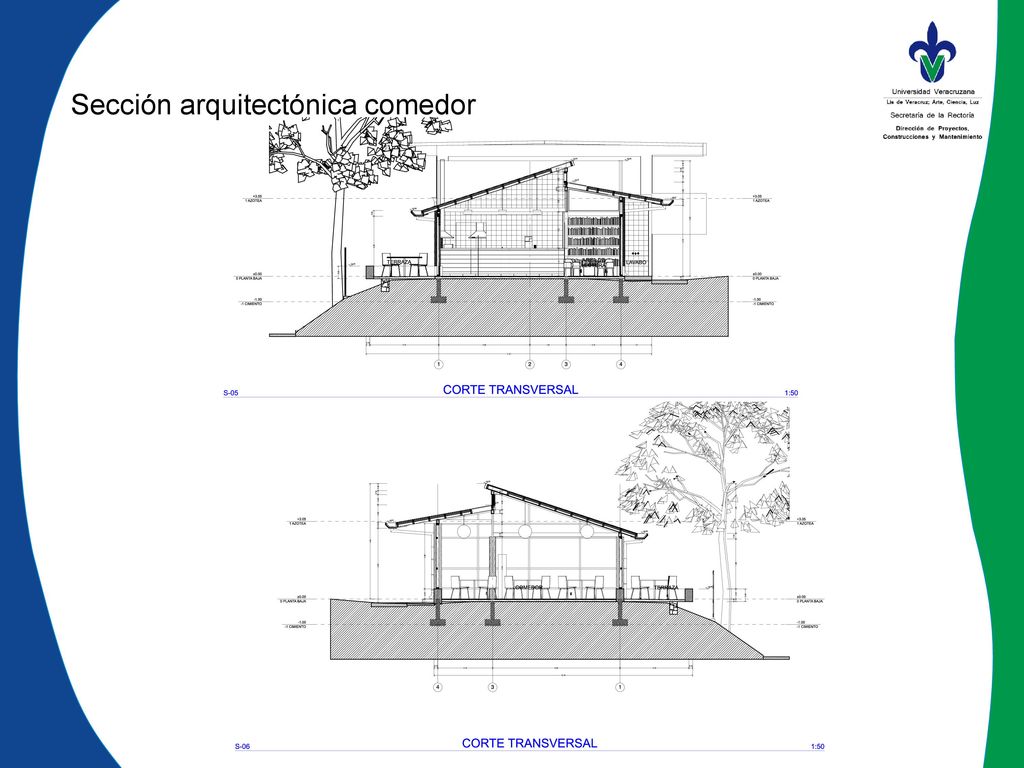

Sección arquitectónica comedor
4

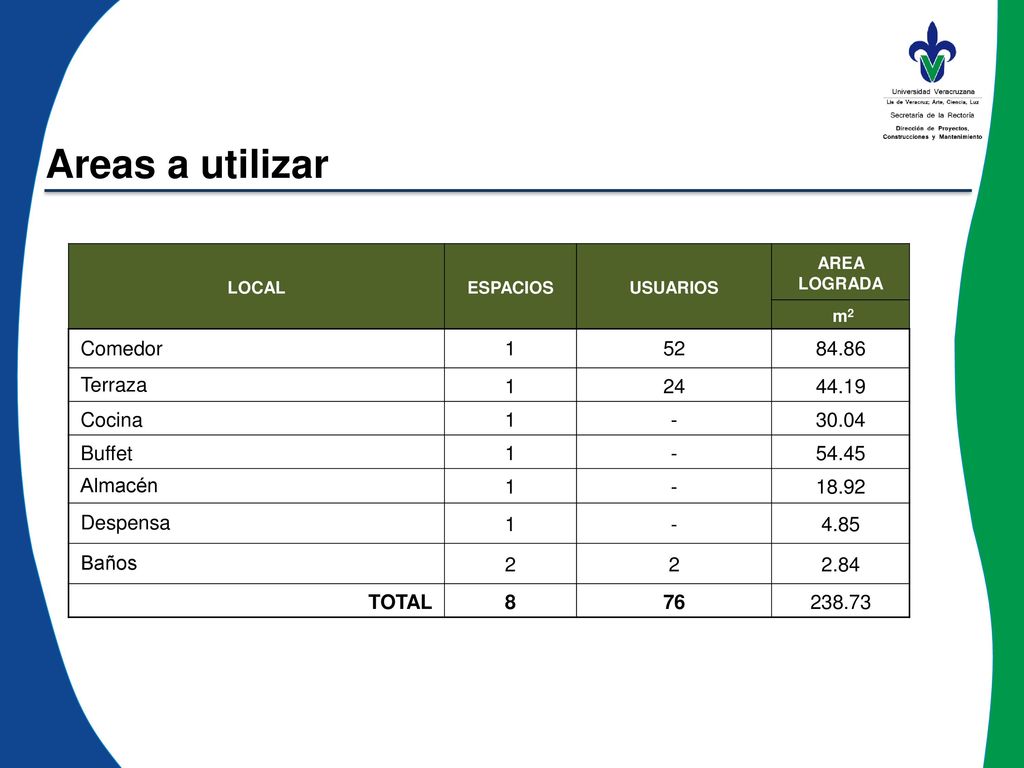

Areas a utilizar Comedor 1 52 84.86 Terraza 24 44.19 Cocina - 30.04
LOCAL ESPACIOS USUARIOS AREA LOGRADA m2 Comedor 1 52 84.86 Terraza 24 44.19 Cocina - 30.04 Buffet 54.45 Almacén 18.92 Despensa 4.85 Baños 2 2.84 TOTAL 8 76 238.73
5

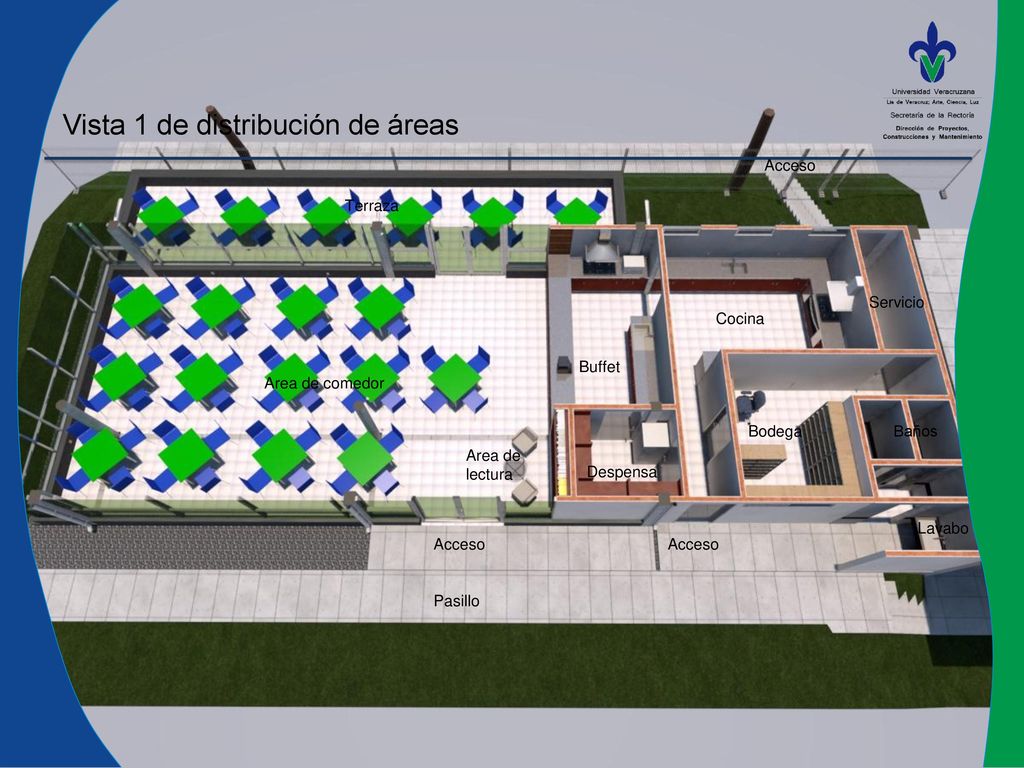

Vista 1 de distribución de áreas
Acceso Terraza Servicio Cocina Buffet Area de comedor Bodega Baños Area de lectura Despensa Lavabo Acceso Acceso Pasillo
6
Perspectivas del proyecto
7
Perspectivas del proyecto
8
Perspectivas del proyecto
