Los cables Par trenzado: Es el mas antiguo y el mas utilizado.

Presentación del tema: "Los cables Par trenzado: Es el mas antiguo y el mas utilizado."— Transcripción de la presentación:

1 Los cables Par trenzado: Es el mas antiguo y el mas utilizado.
Son dos hilos de cobre de 1 mm de espesor. Van trenzados para evitar que hagan de antenas y por tanto interferencias. Van aislados. Sirven para la transmisión analógica y digital. El uso mas frecuente es la telefonía. El grosor modifica el ancho de banda pero se logran algunos Mbits/sg.

2 Cables Par trenzado categorias:

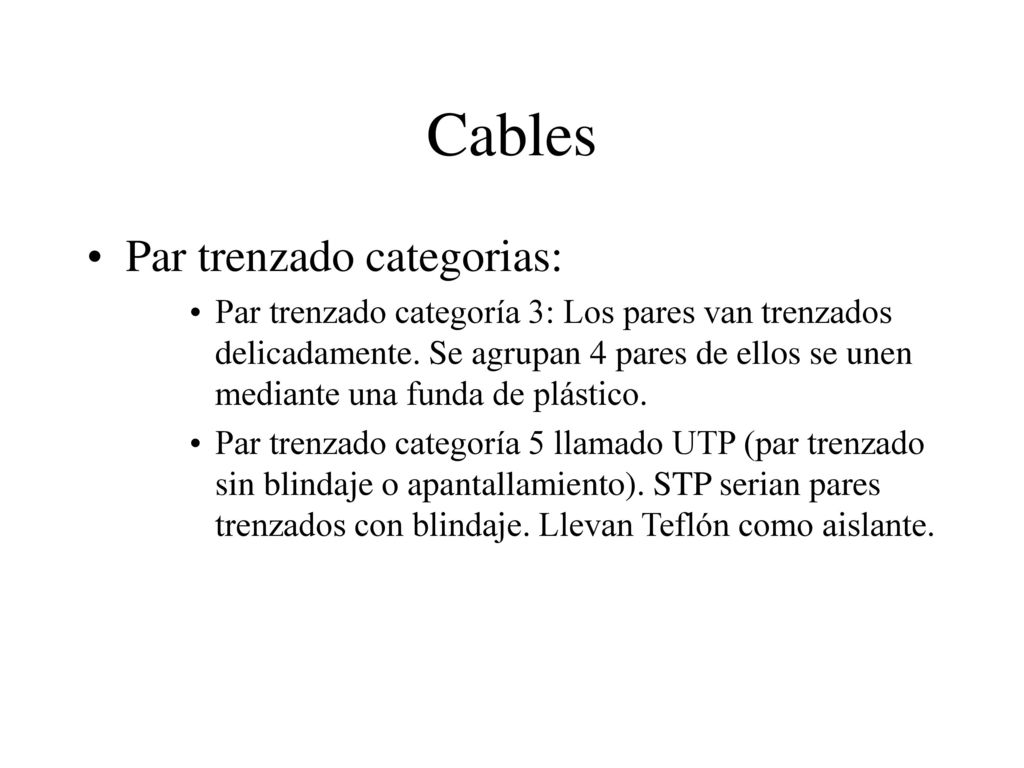

Par trenzado categoría 3: Los pares van trenzados delicadamente. Se agrupan 4 pares de ellos se unen mediante una funda de plástico. Par trenzado categoría 5 llamado UTP (par trenzado sin blindaje o apantallamiento). STP serian pares trenzados con blindaje. Llevan Teflón como aislante.

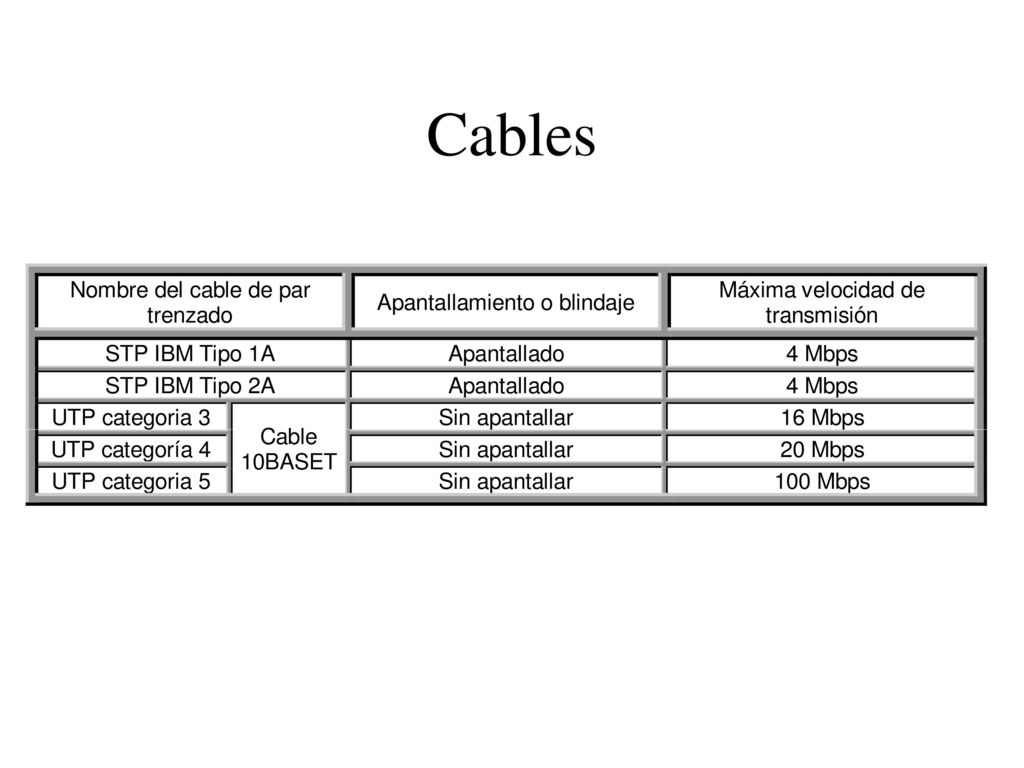

3 Cables

4 Cables Coaxial de 50 Ohmios banda base:

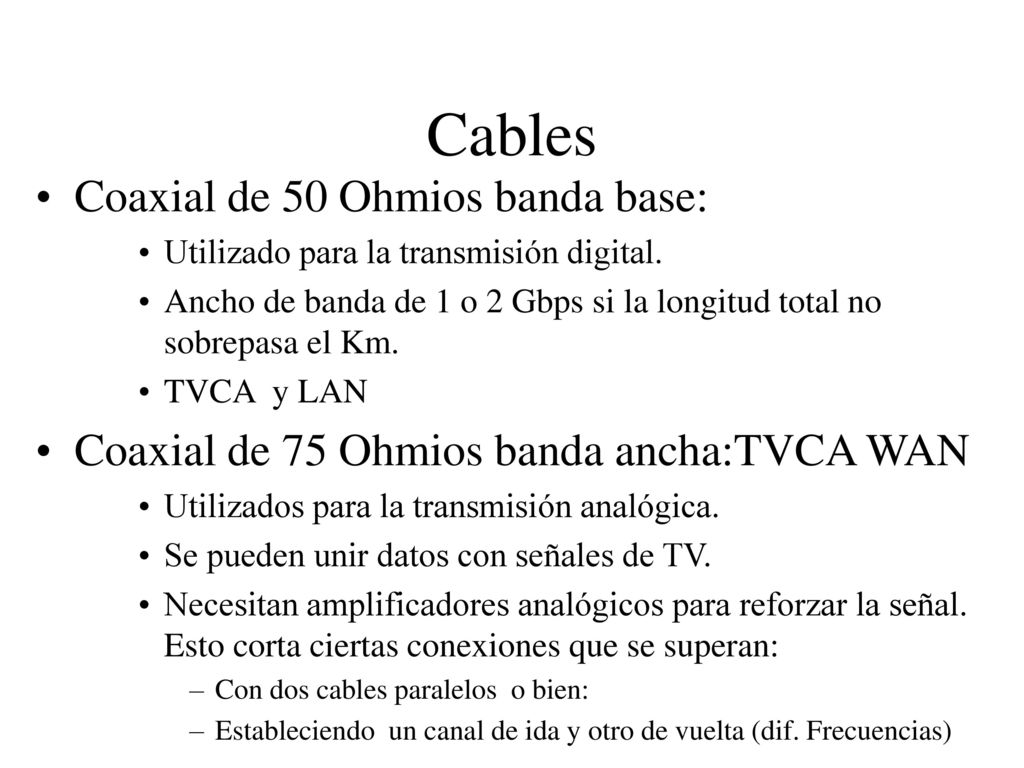

Utilizado para la transmisión digital. Ancho de banda de 1 o 2 Gbps si la longitud total no sobrepasa el Km. TVCA y LAN Coaxial de 75 Ohmios banda ancha:TVCA WAN Utilizados para la transmisión analógica. Se pueden unir datos con señales de TV. Necesitan amplificadores analógicos para reforzar la señal. Esto corta ciertas conexiones que se superan: Con dos cables paralelos o bien: Estableciendo un canal de ida y otro de vuelta (dif. Frecuencias)

5 La fibra óptica La sílice es una magnifica conductora de la luz.

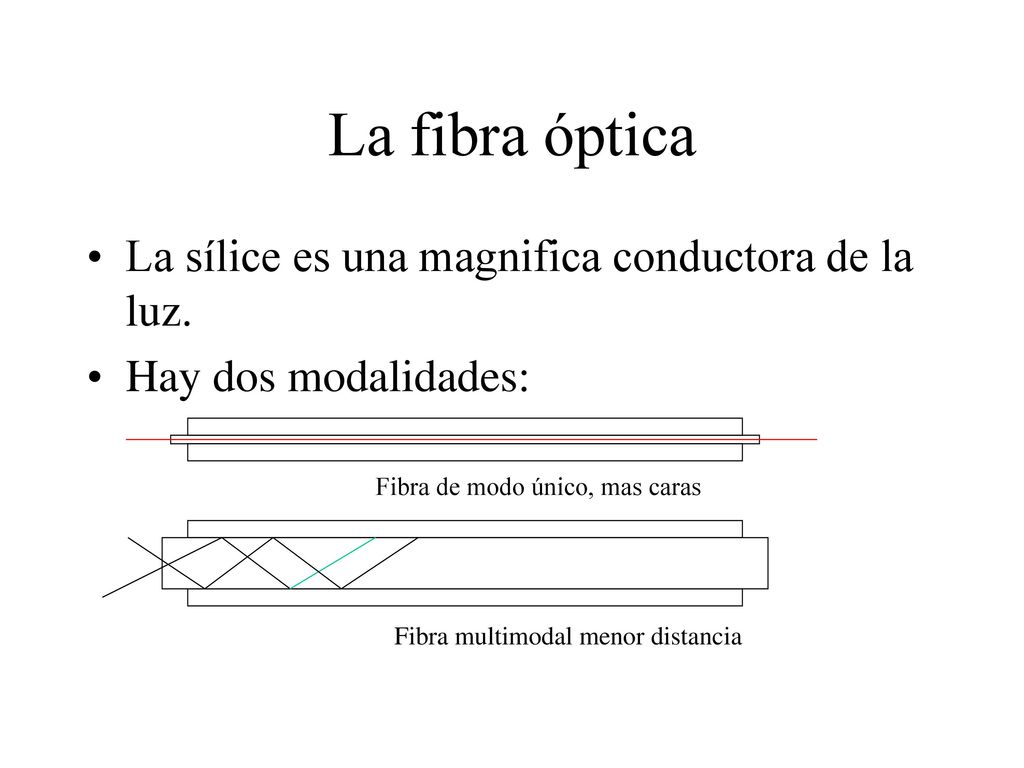

Hay dos modalidades: Fibra de modo único, mas caras Fibra multimodal menor distancia

6 Fibra óptica Velocidades actuales están cerca del Gbps

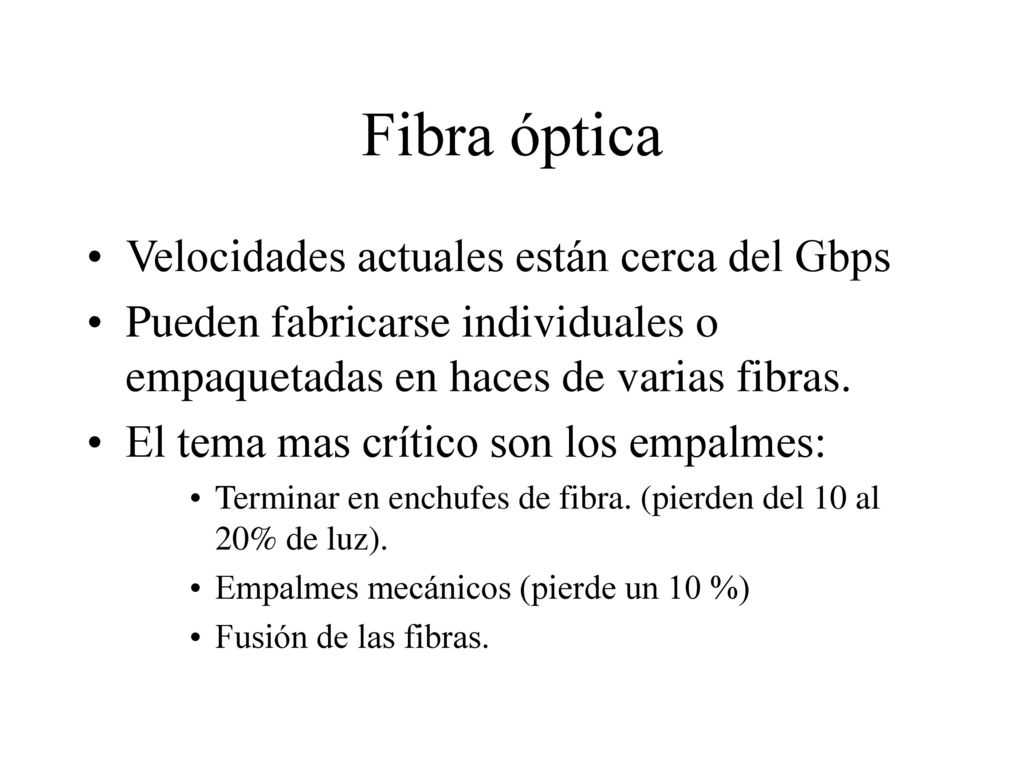

Pueden fabricarse individuales o empaquetadas en haces de varias fibras. El tema mas crítico son los empalmes: Terminar en enchufes de fibra. (pierden del 10 al 20% de luz). Empalmes mecánicos (pierde un 10 %) Fusión de las fibras.

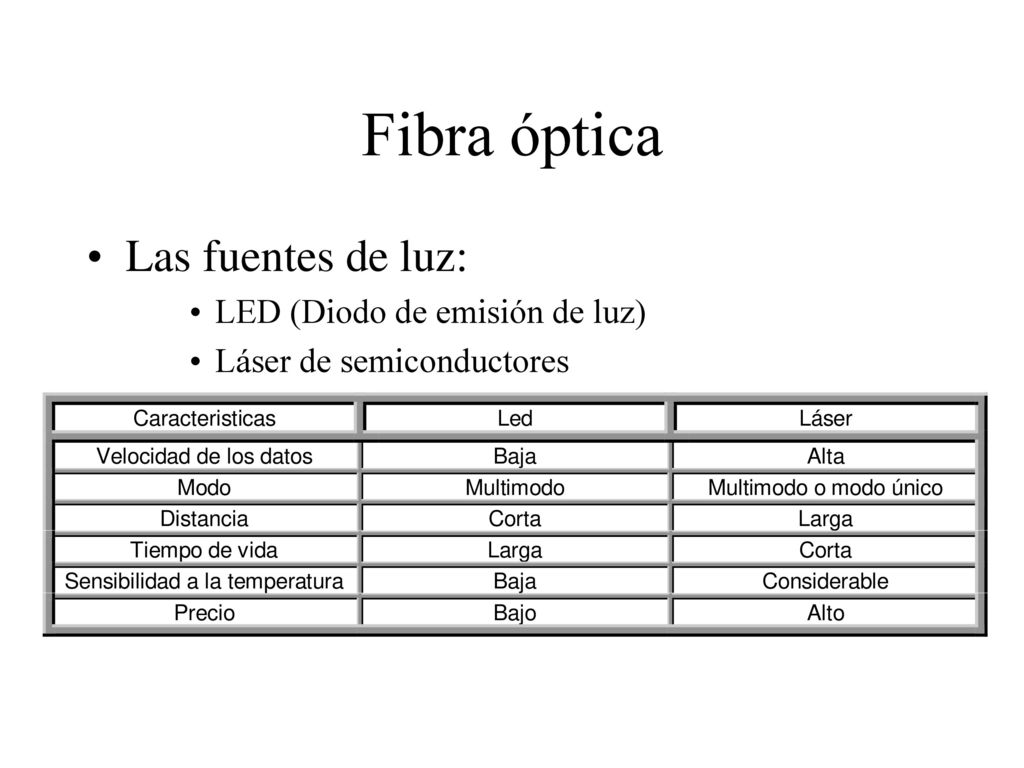

7 Fibra óptica Las fuentes de luz: LED (Diodo de emisión de luz)
Láser de semiconductores

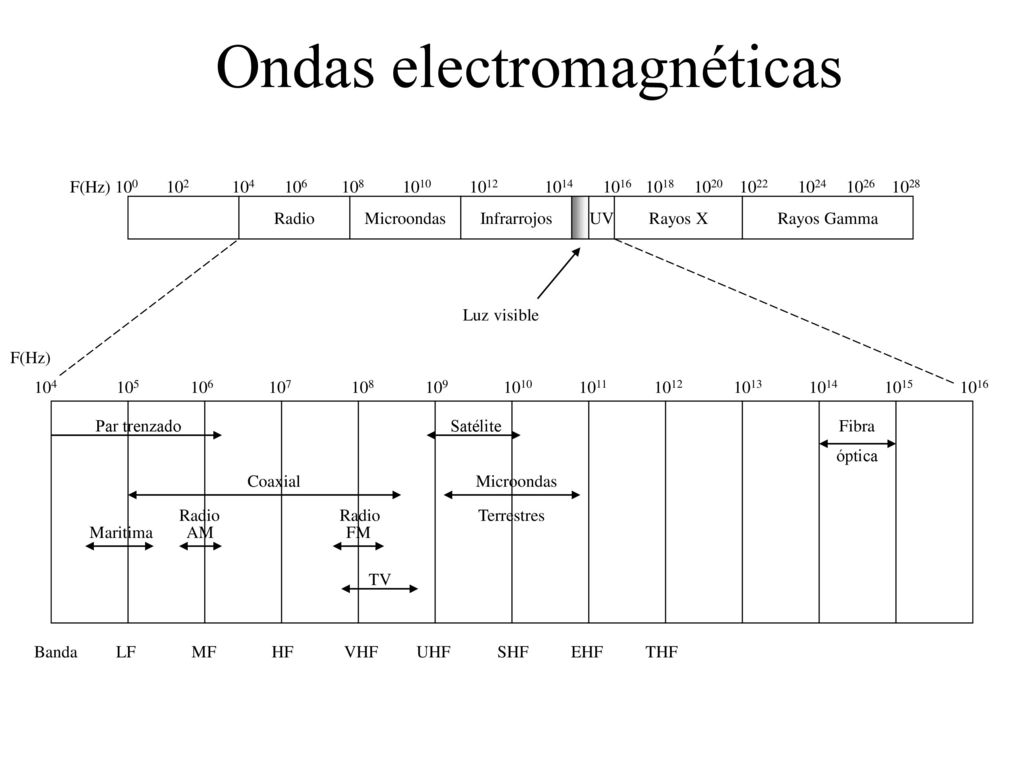

8 Ondas electromagnéticas
F(Hz) Radio Microondas Infrarrojos UV Rayos X Rayos Gamma Luz visible F(Hz) Par trenzado Satélite Fibra óptica Coaxial Microondas Radio Radio Terrestres Maritima AM FM TV Banda LF MF HF VHF UHF SHF EHF THF

9 Ondas electromagnéticas

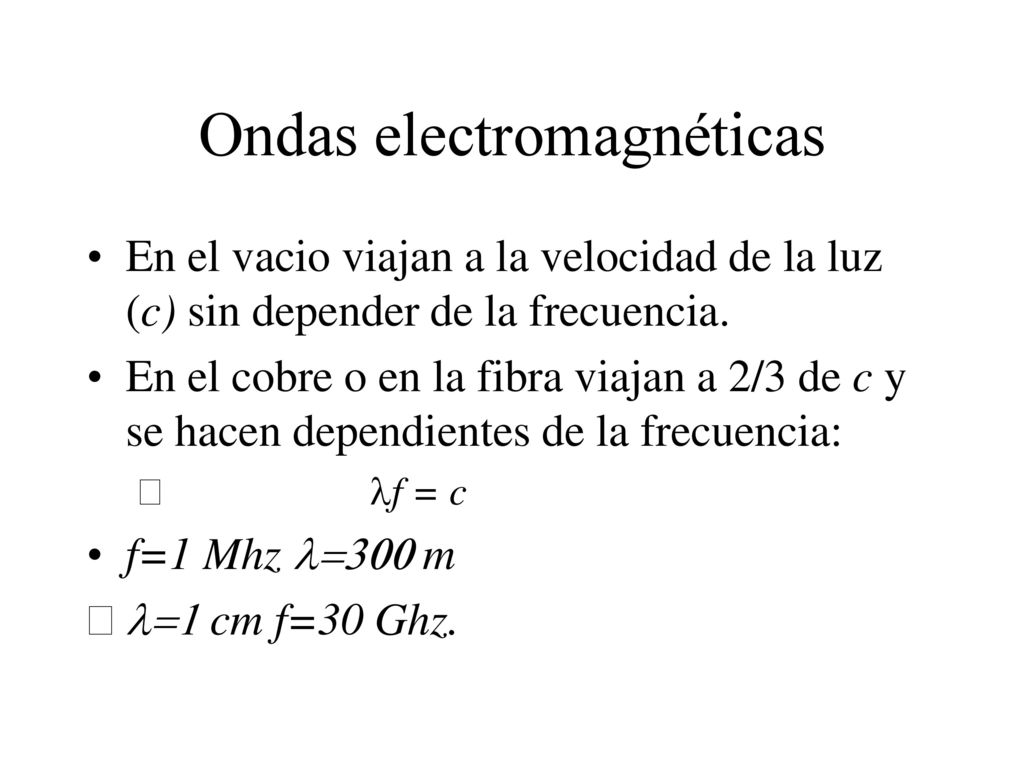

En el vacio viajan a la velocidad de la luz (c) sin depender de la frecuencia. En el cobre o en la fibra viajan a 2/3 de c y se hacen dependientes de la frecuencia: lf = c f=1 Mhz l=300 m l=1 cm f=30 Ghz.

10 Radiotransmisiones Fáciles de generar

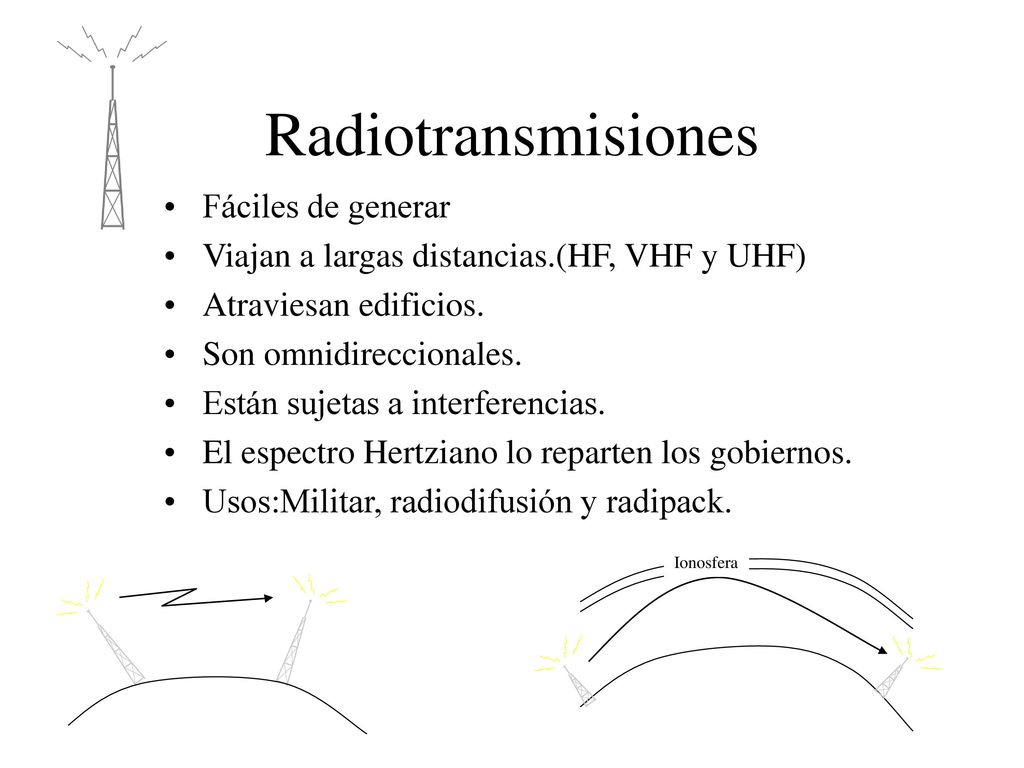

Viajan a largas distancias.(HF, VHF y UHF) Atraviesan edificios. Son omnidireccionales. Están sujetas a interferencias. El espectro Hertziano lo reparten los gobiernos. Usos:Militar, radiodifusión y radipack. Ionosfera

11 Las microondas Frecuencias superiores a los 100 Mhz.

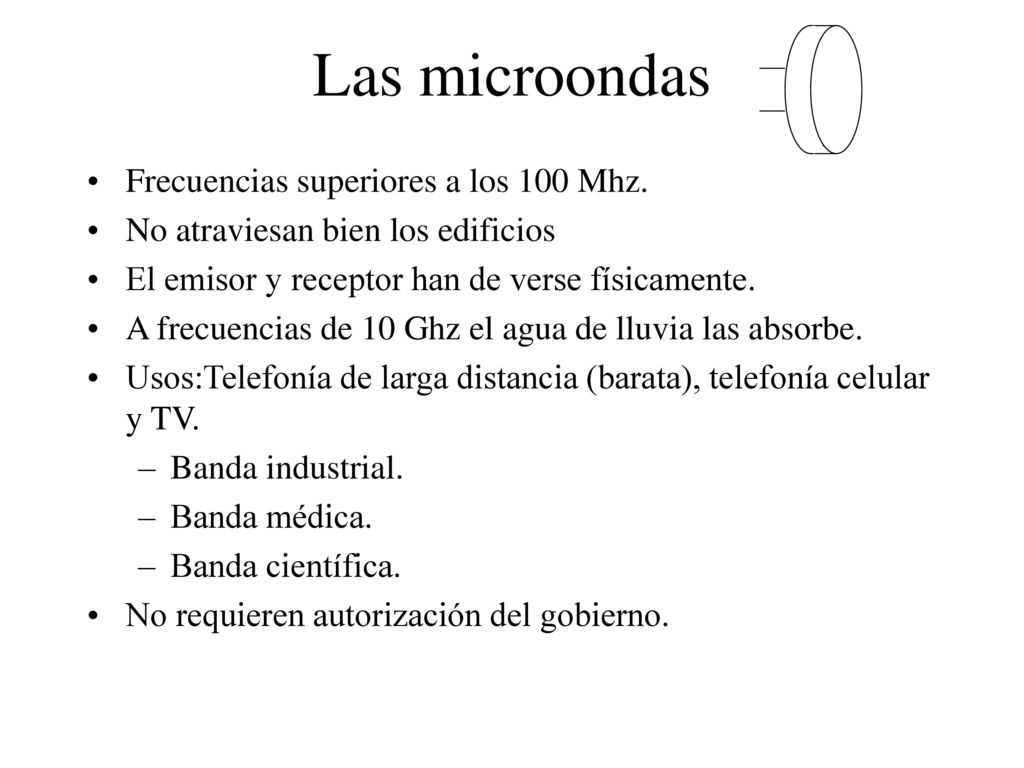

No atraviesan bien los edificios El emisor y receptor han de verse físicamente. A frecuencias de 10 Ghz el agua de lluvia las absorbe. Usos:Telefonía de larga distancia (barata), telefonía celular y TV. Banda industrial. Banda médica. Banda científica. No requieren autorización del gobierno.

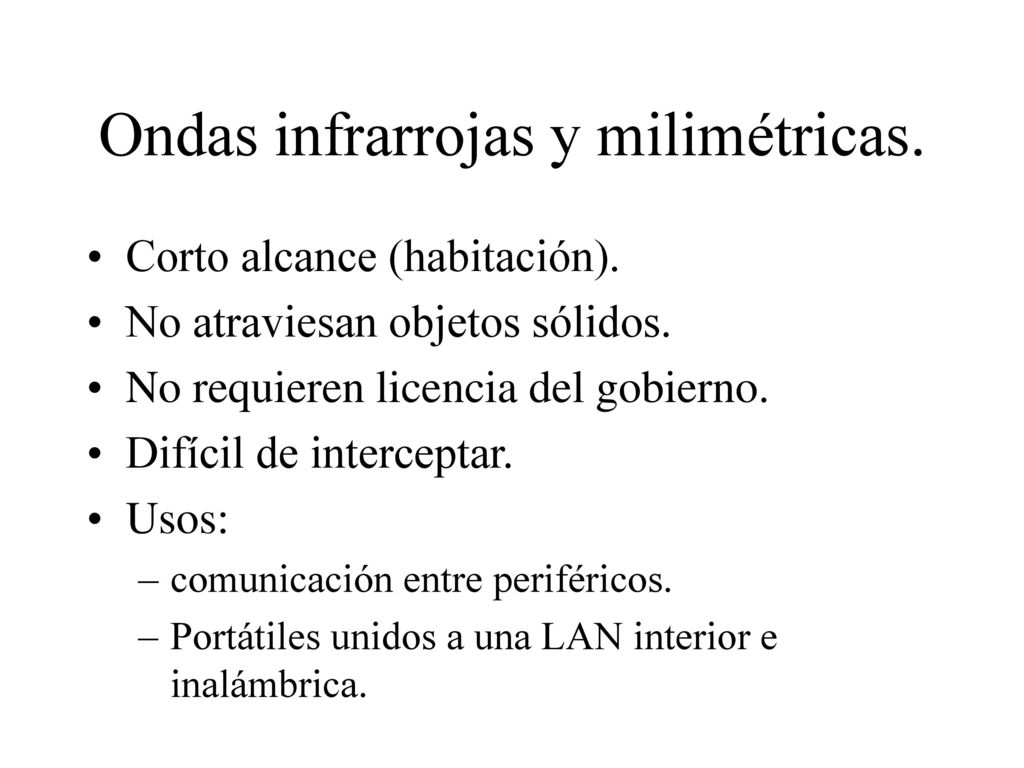

12 Ondas infrarrojas y milimétricas.
Corto alcance (habitación). No atraviesan objetos sólidos. No requieren licencia del gobierno. Difícil de interceptar. Usos: comunicación entre periféricos. Portátiles unidos a una LAN interior e inalámbrica.

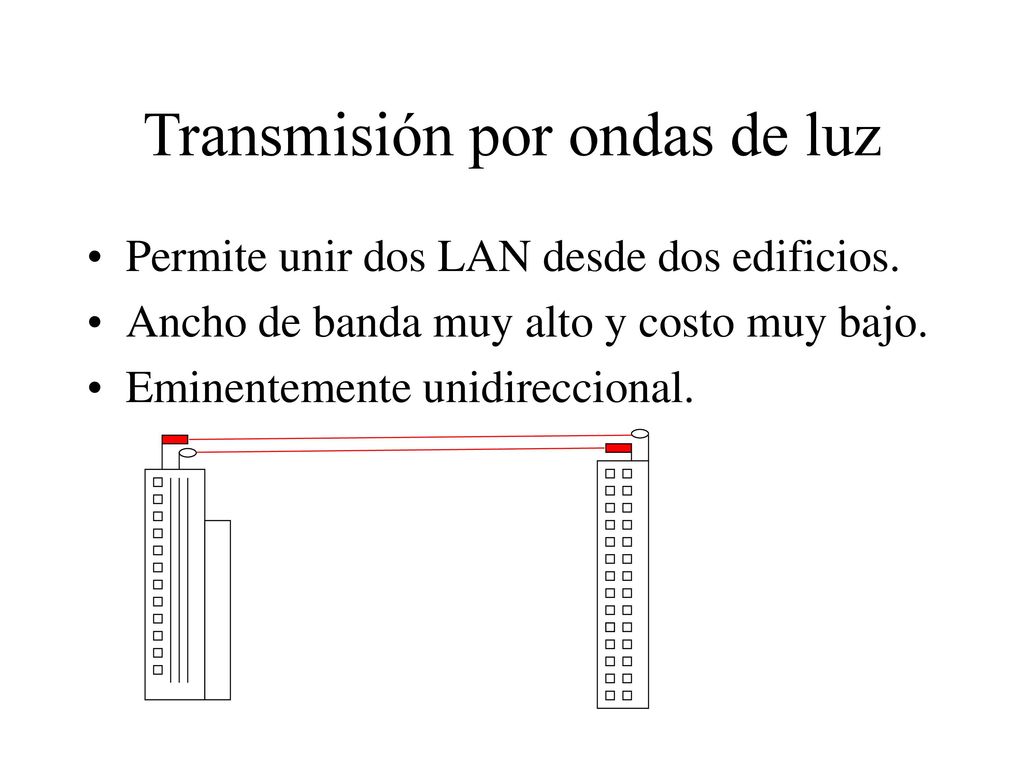

13 Transmisión por ondas de luz
Permite unir dos LAN desde dos edificios. Ancho de banda muy alto y costo muy bajo. Eminentemente unidireccional.
