1 LADICIM, Universidad de Cantabria
Fractura en entallas (I): fundamentos y aplicaciones de la Teoría de las Distancias Críticas Sergio Cicero LADICIM, Universidad de Cantabria

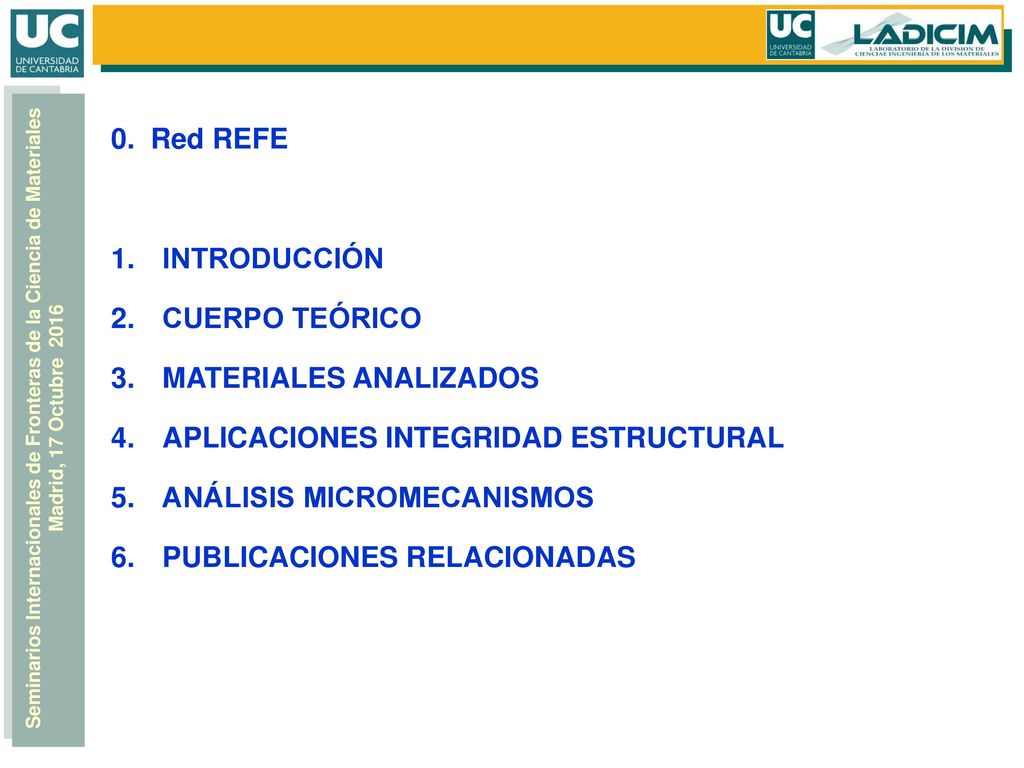

2 0. Red REFE INTRODUCCIÓN CUERPO TEÓRICO MATERIALES ANALIZADOS APLICACIONES INTEGRIDAD ESTRUCTURAL ANÁLISIS MICROMECANISMOS PUBLICACIONES RELACIONADAS

3 Red Temática Española de Fractura de Entallas
0. Red REFE Red Temática Española de Fractura de Entallas MAT REDT

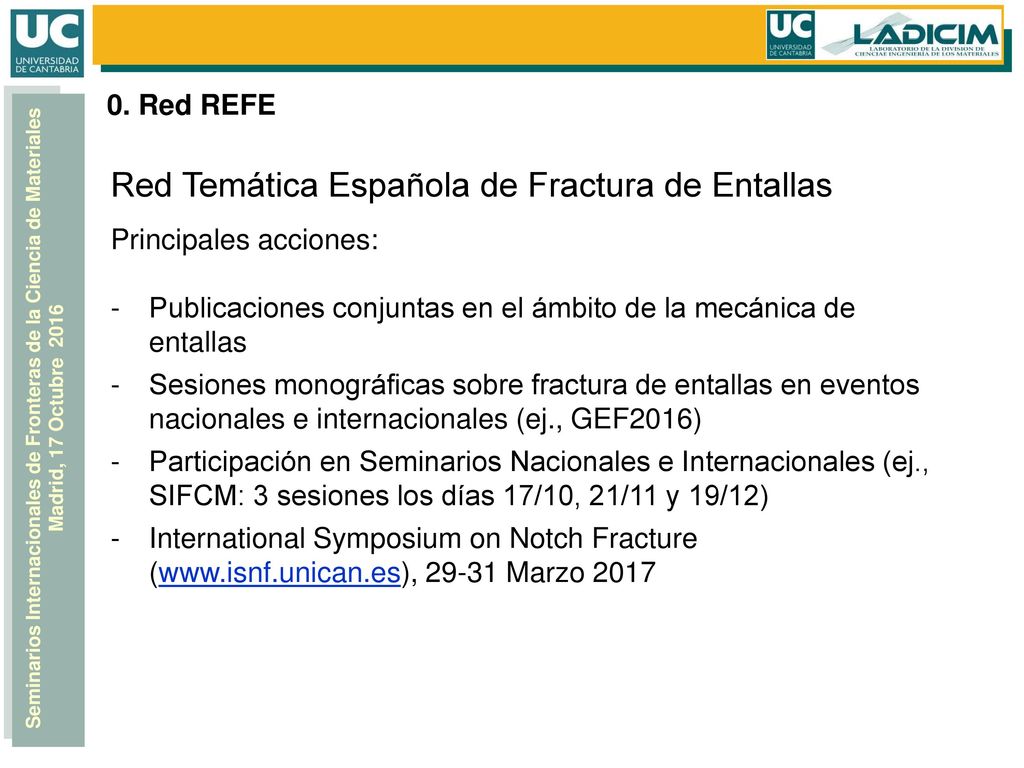

4 Red Temática Española de Fractura de Entallas
0. Red REFE Red Temática Española de Fractura de Entallas Principales acciones: Publicaciones conjuntas en el ámbito de la mecánica de entallas Sesiones monográficas sobre fractura de entallas en eventos nacionales e internacionales (ej., GEF2016) Participación en Seminarios Nacionales e Internacionales (ej., SIFCM: 3 sesiones los días 17/10, 21/11 y 19/12) International Symposium on Notch Fracture ( Marzo 2017

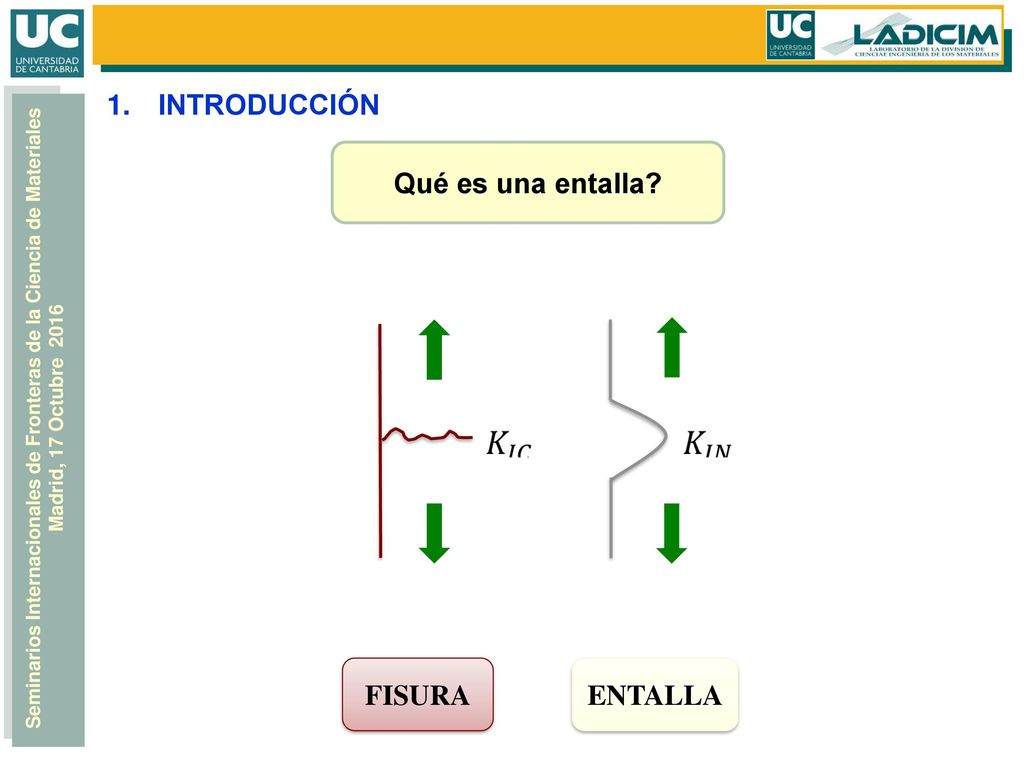

5 INTRODUCCIÓN Qué es una entalla? FISURA ENTALLA

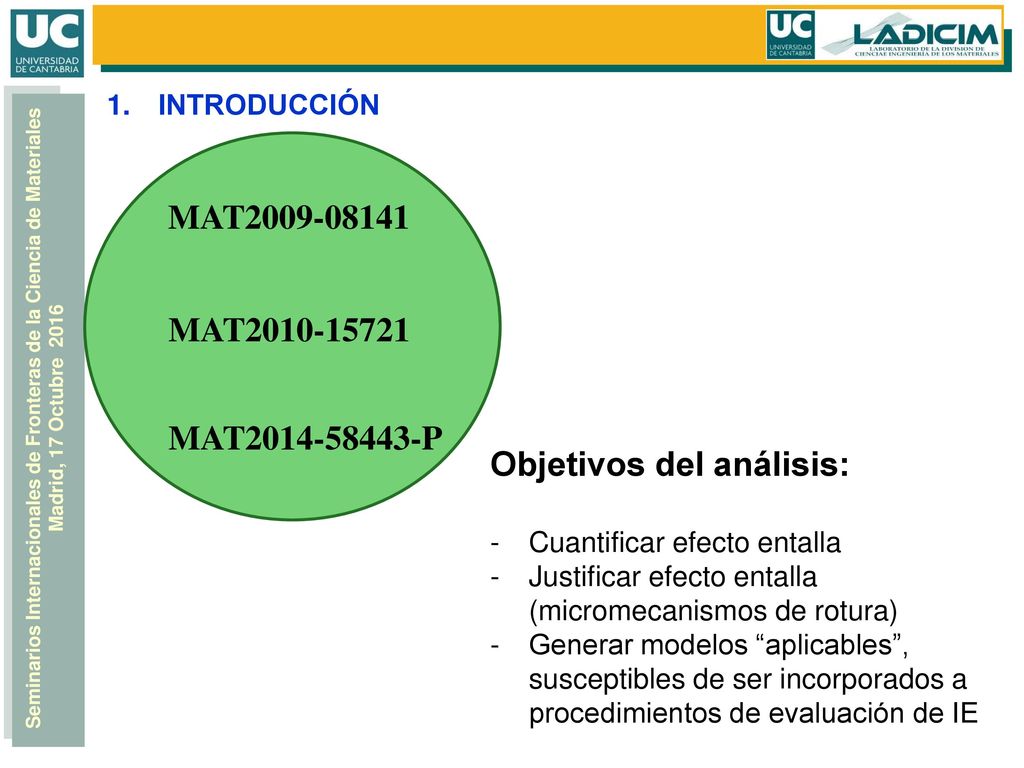

6 Objetivos del análisis:
INTRODUCCIÓN MAT MAT MAT P Objetivos del análisis: Cuantificar efecto entalla Justificar efecto entalla (micromecanismos de rotura) Generar modelos “aplicables”, susceptibles de ser incorporados a procedimientos de evaluación de IE

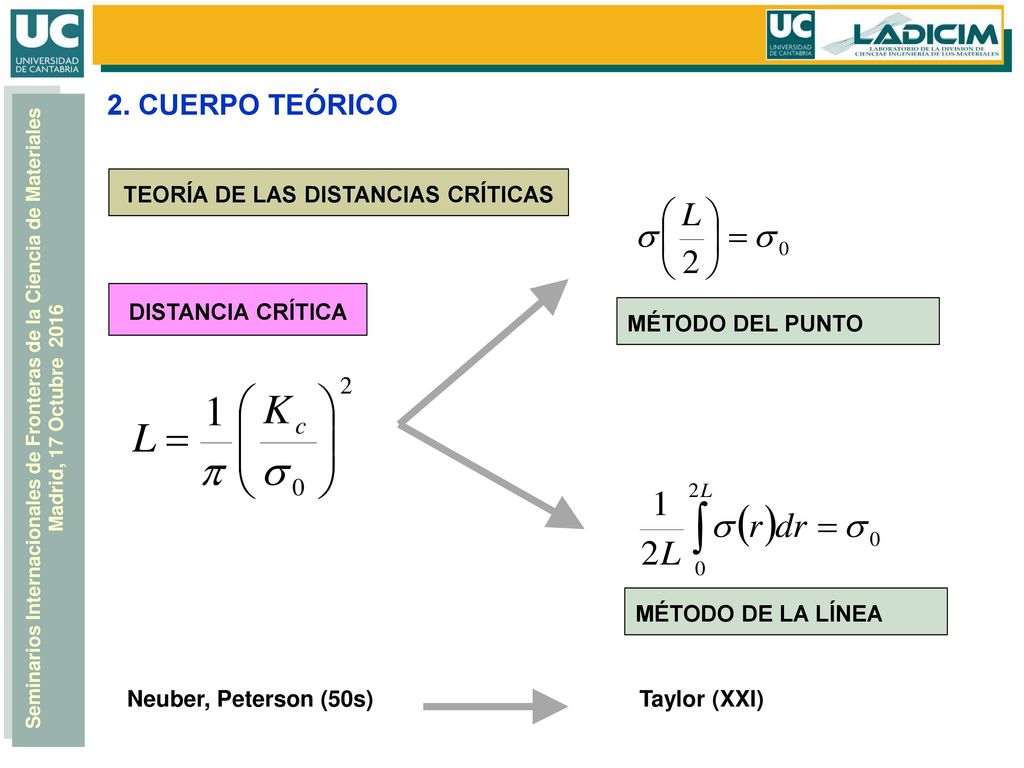

7 TEORÍA DE LAS DISTANCIAS CRÍTICAS
2. CUERPO TEÓRICO TEORÍA DE LAS DISTANCIAS CRÍTICAS DISTANCIA CRÍTICA MÉTODO DEL PUNTO MÉTODO DE LA LÍNEA Neuber, Peterson (50s) Taylor (XXI)

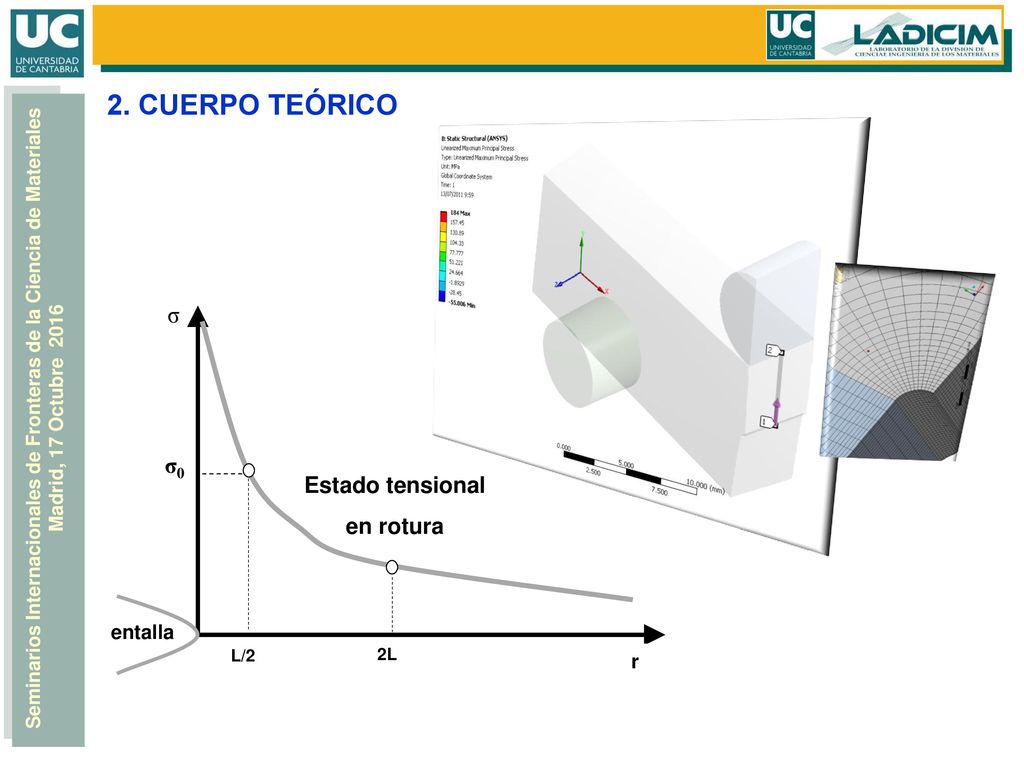

8 Estado tensional en rotura
2. CUERPO TEÓRICO L/2 r entalla σ σ0 2L Estado tensional en rotura

9 2. CUERPO TEÓRICO Además:

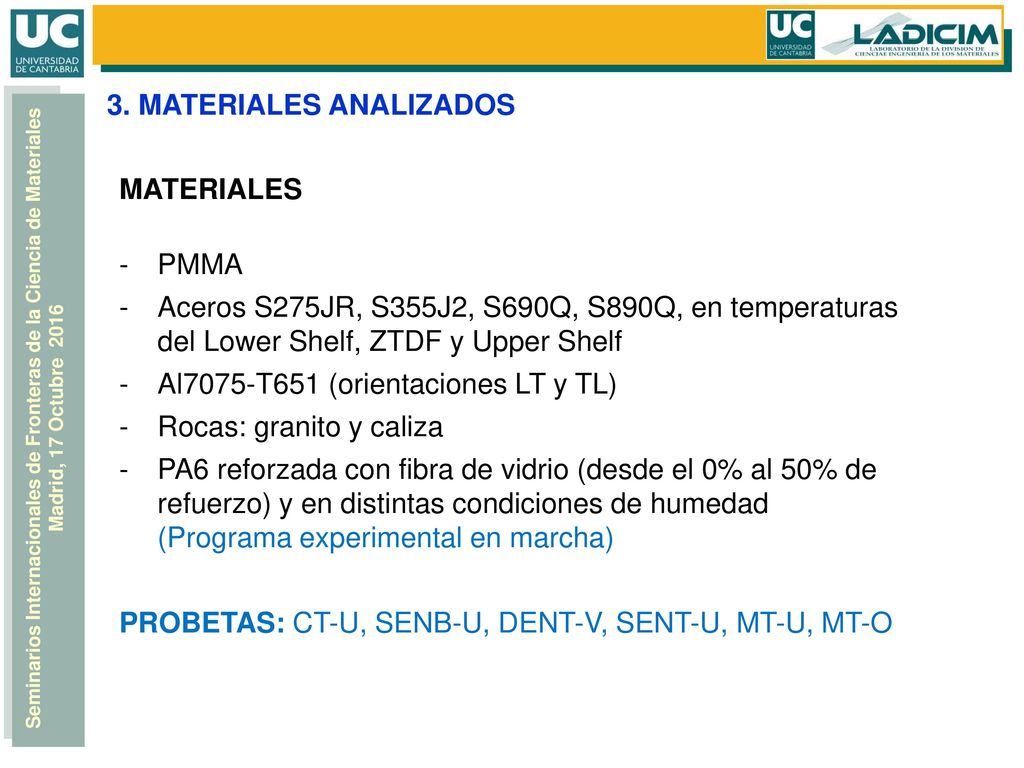

10 3. MATERIALES ANALIZADOS
PMMA Aceros S275JR, S355J2, S690Q, S890Q, en temperaturas del Lower Shelf, ZTDF y Upper Shelf Al7075-T651 (orientaciones LT y TL) Rocas: granito y caliza PA6 reforzada con fibra de vidrio (desde el 0% al 50% de refuerzo) y en distintas condiciones de humedad (Programa experimental en marcha) PROBETAS: CT-U, SENB-U, DENT-V, SENT-U, MT-U, MT-O

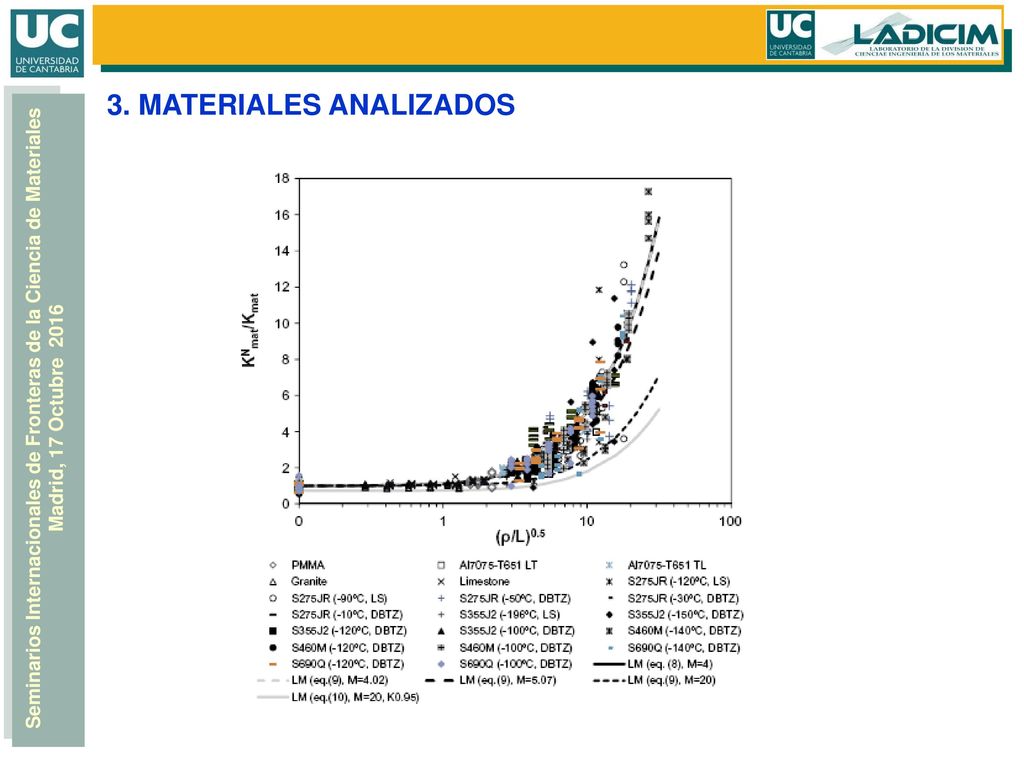

11 3. MATERIALES ANALIZADOS

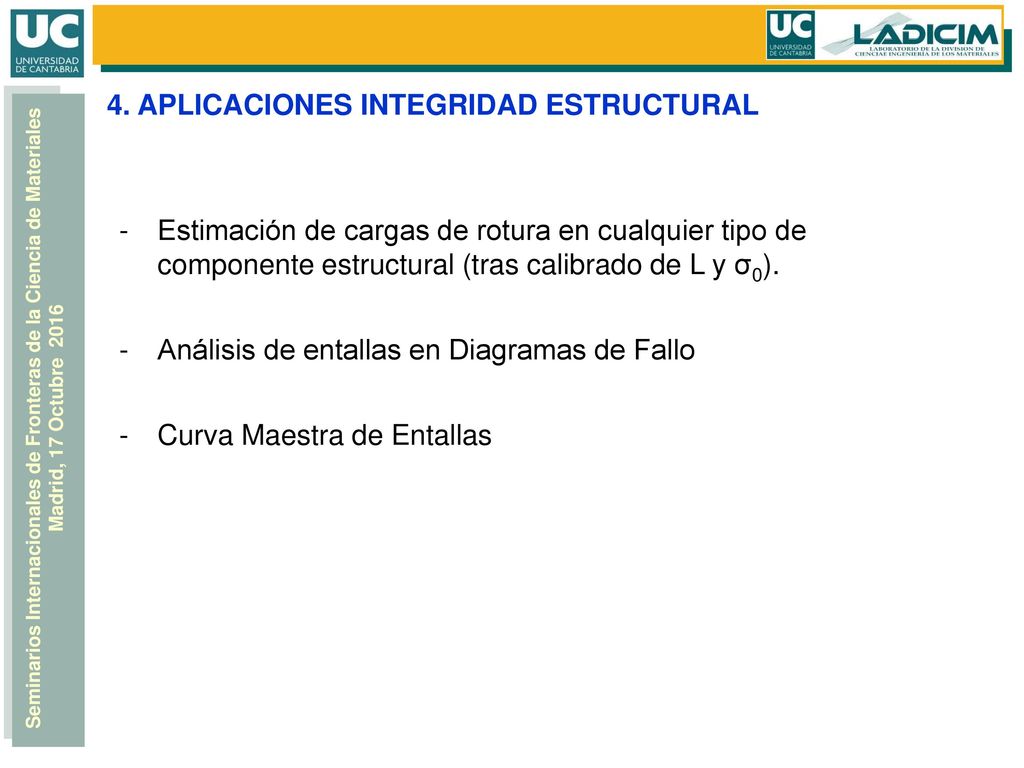

12 4. APLICACIONES INTEGRIDAD ESTRUCTURAL
Estimación de cargas de rotura en cualquier tipo de componente estructural (tras calibrado de L y σ0). Análisis de entallas en Diagramas de Fallo Curva Maestra de Entallas

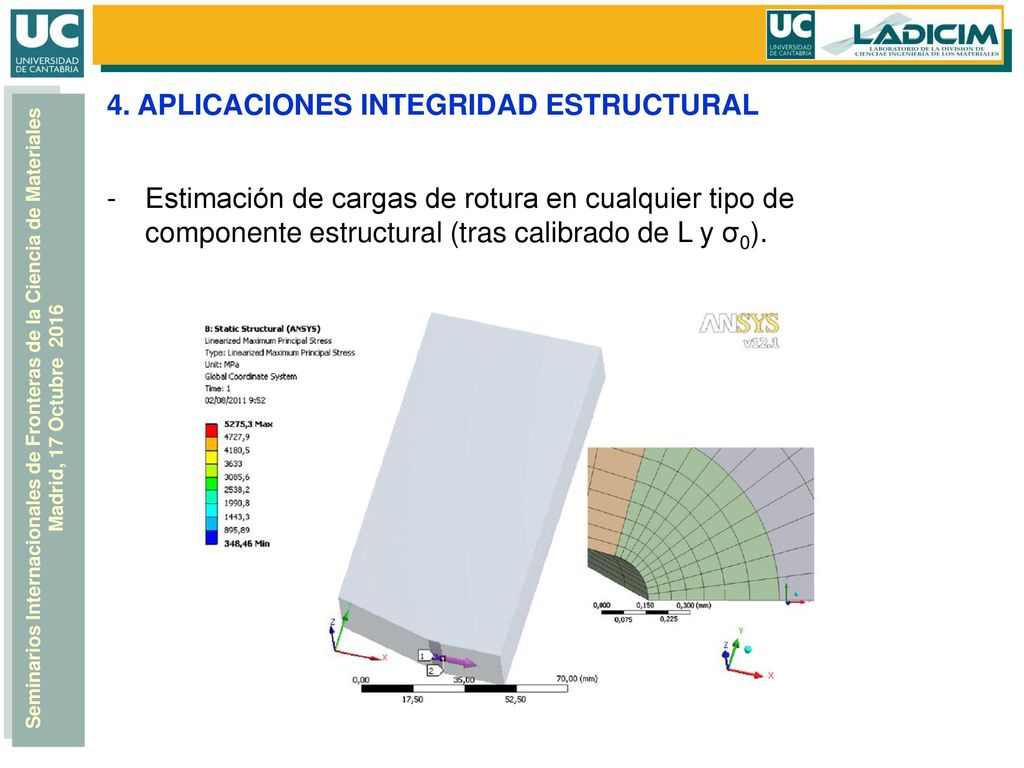

13 4. APLICACIONES INTEGRIDAD ESTRUCTURAL

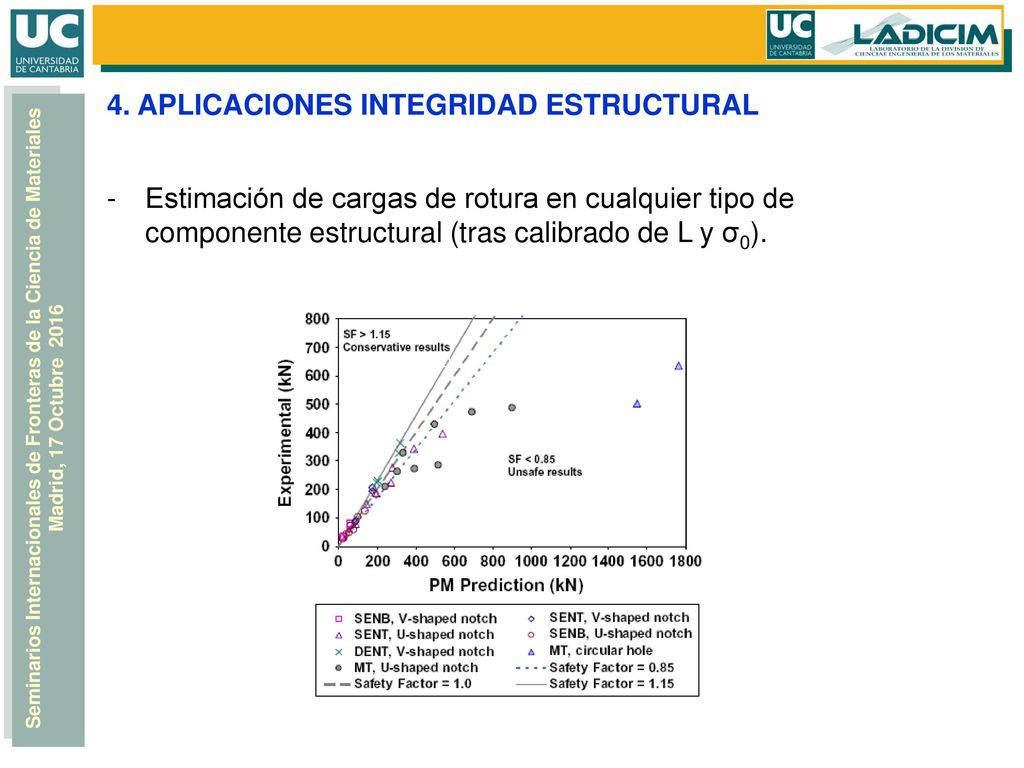

Estimación de cargas de rotura en cualquier tipo de componente estructural (tras calibrado de L y σ0).

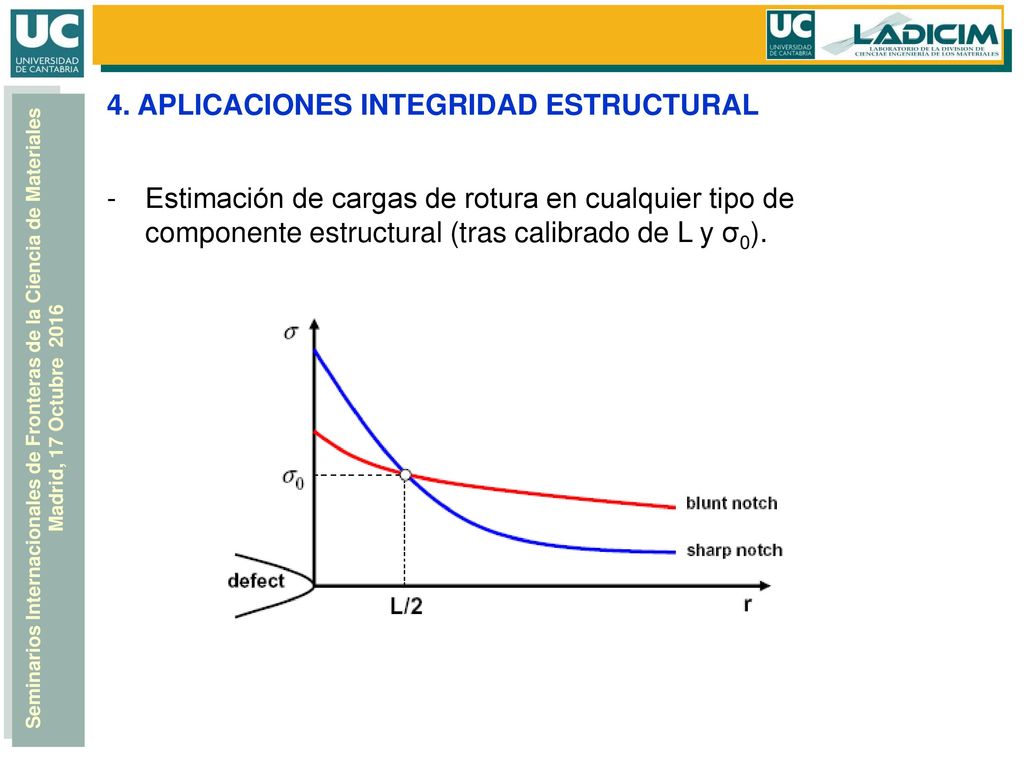

14 4. APLICACIONES INTEGRIDAD ESTRUCTURAL
Estimación de cargas de rotura en cualquier tipo de componente estructural (tras calibrado de L y σ0).

15 4. APLICACIONES INTEGRIDAD ESTRUCTURAL
Estimación de cargas de rotura en cualquier tipo de componente estructural (tras calibrado de L y σ0).

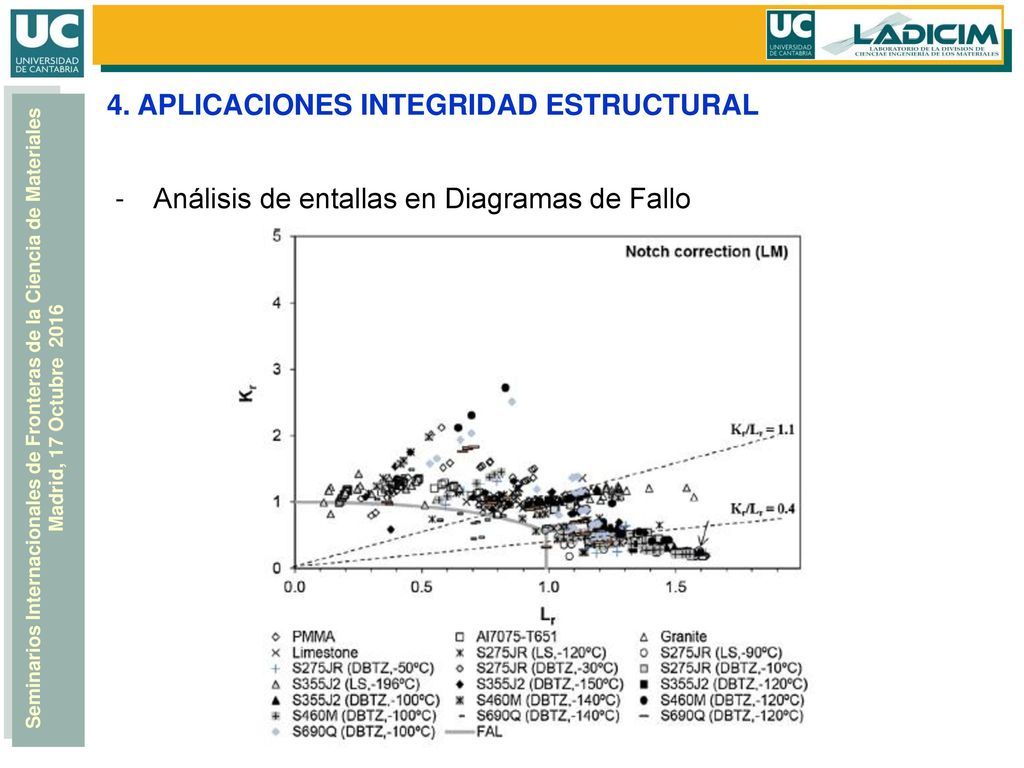

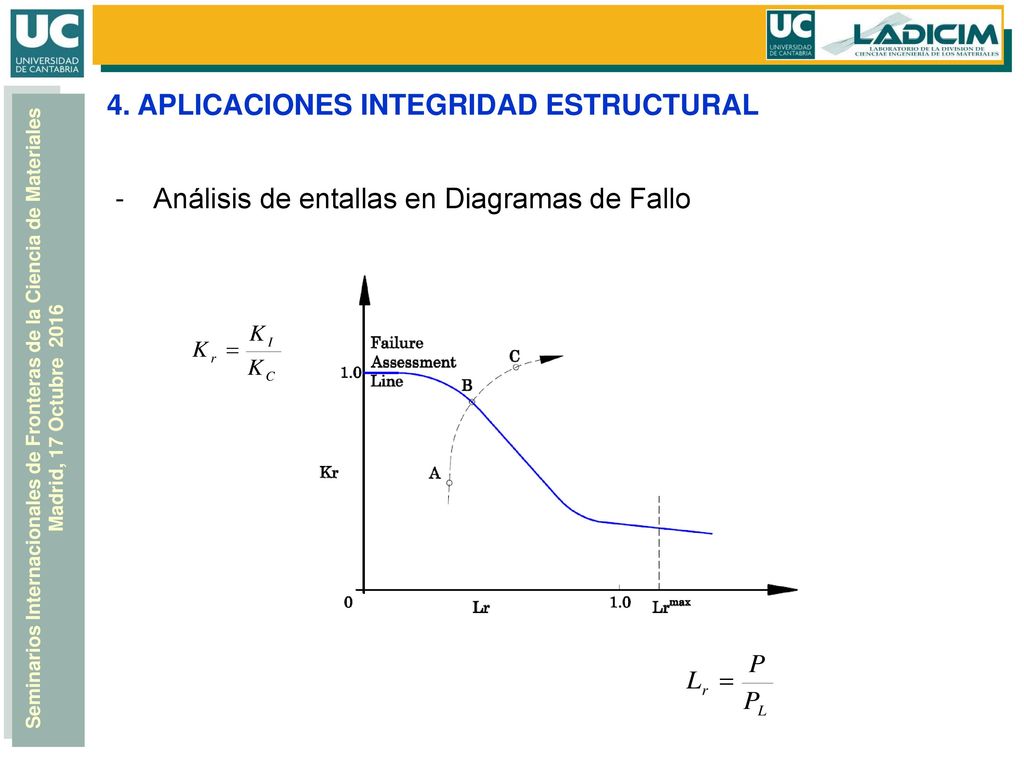

16 4. APLICACIONES INTEGRIDAD ESTRUCTURAL

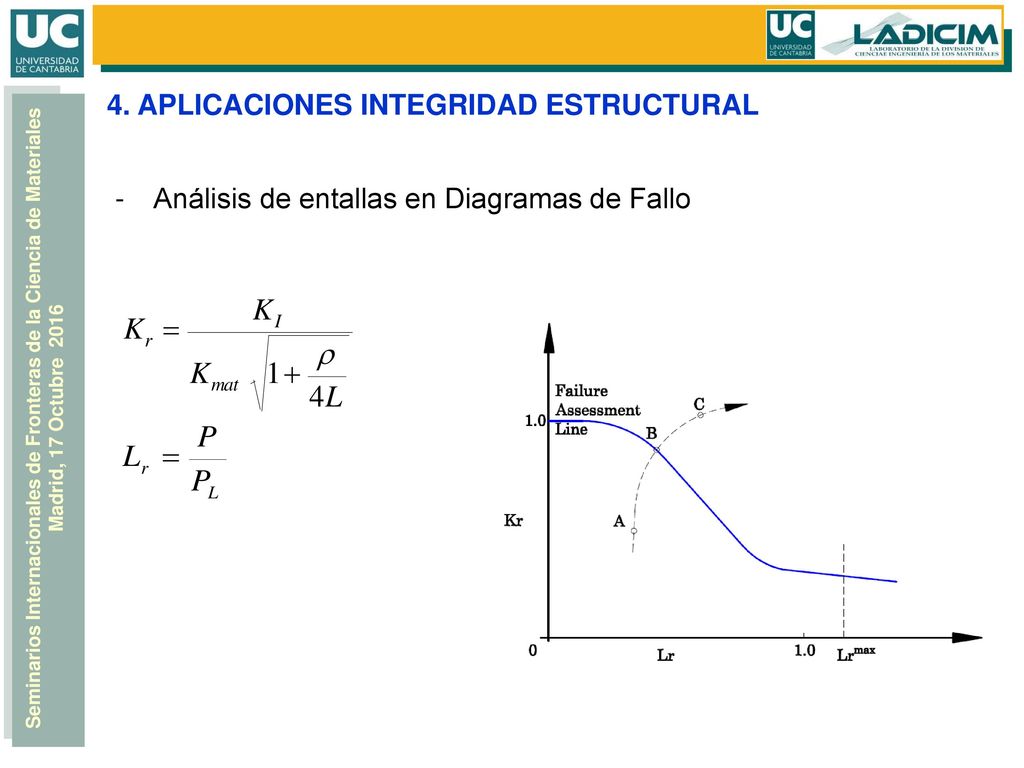

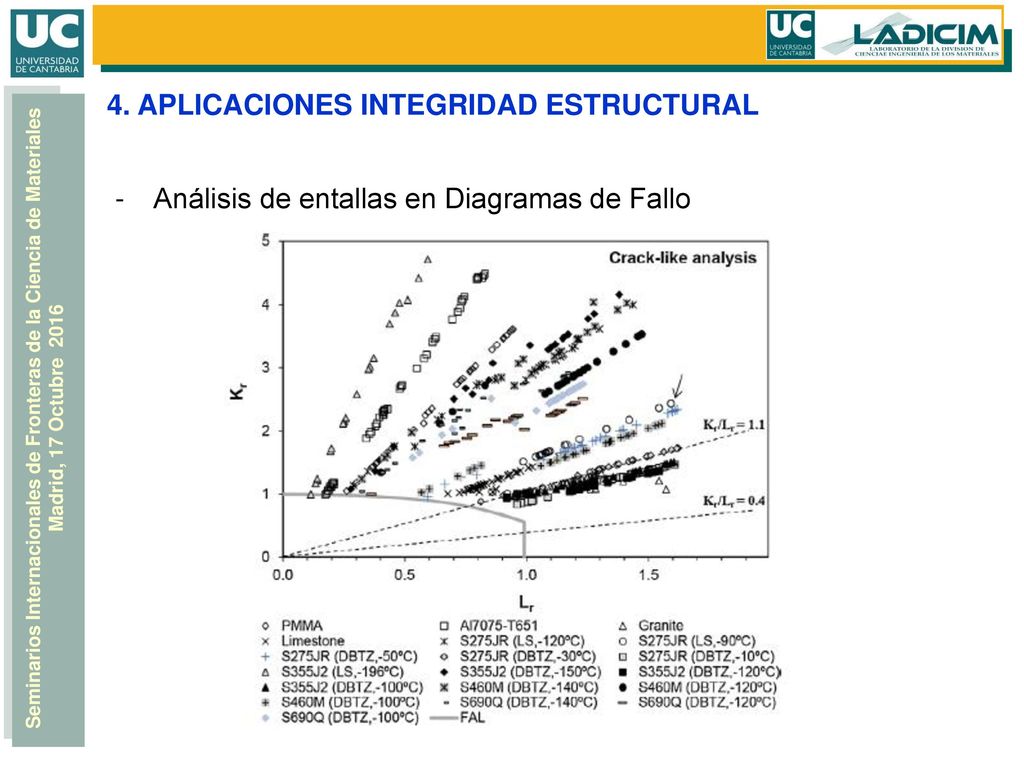

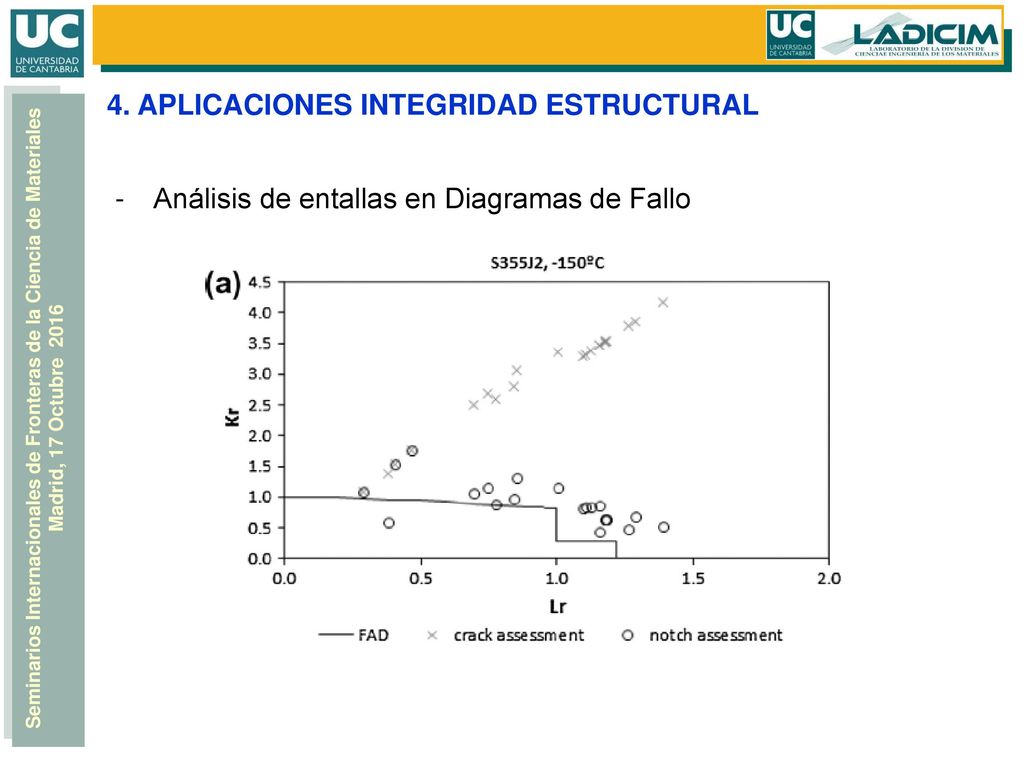

Análisis de entallas en Diagramas de Fallo

17 4. APLICACIONES INTEGRIDAD ESTRUCTURAL
Análisis de entallas en Diagramas de Fallo

18 4. APLICACIONES INTEGRIDAD ESTRUCTURAL
Análisis de entallas en Diagramas de Fallo

19 4. APLICACIONES INTEGRIDAD ESTRUCTURAL
Análisis de entallas en Diagramas de Fallo

20 4. APLICACIONES INTEGRIDAD ESTRUCTURAL
Análisis de entallas en Diagramas de Fallo

21 4. APLICACIONES INTEGRIDAD ESTRUCTURAL

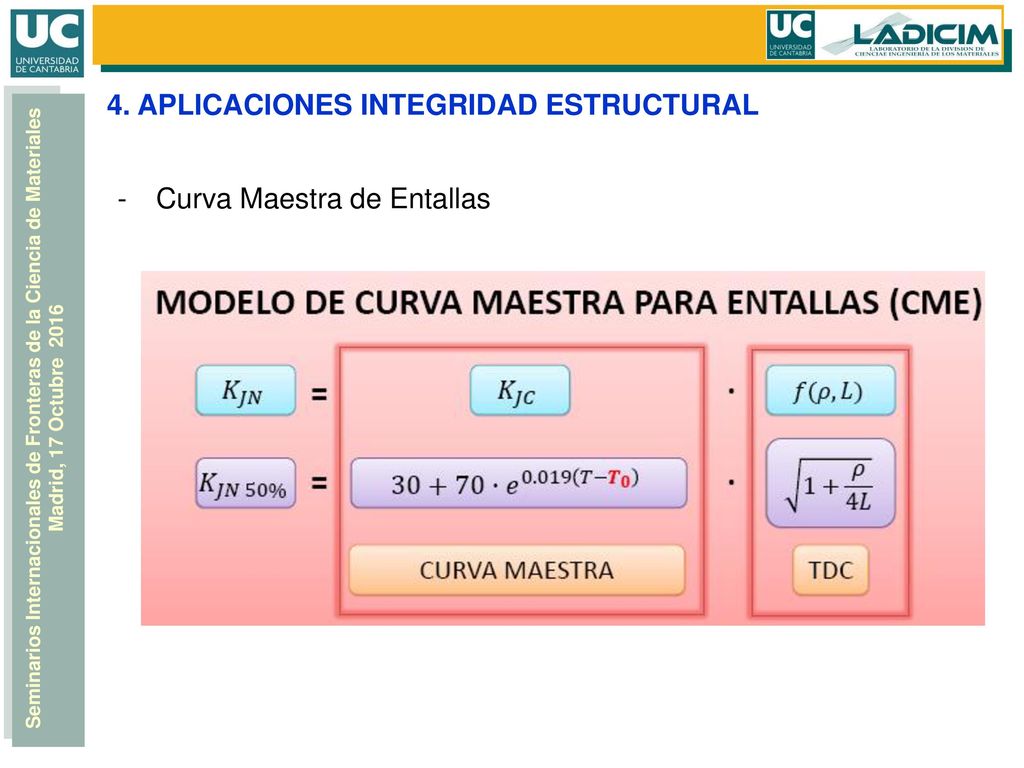

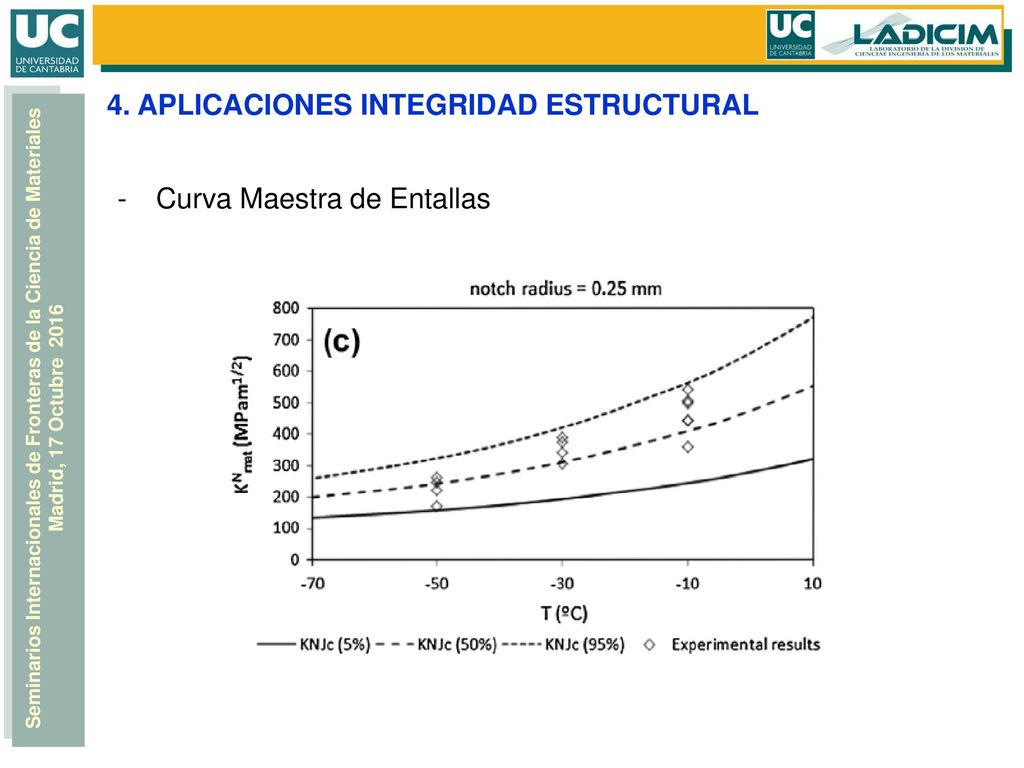

Curva Maestra de Entallas

22 4. APLICACIONES INTEGRIDAD ESTRUCTURAL
Curva Maestra de Entallas

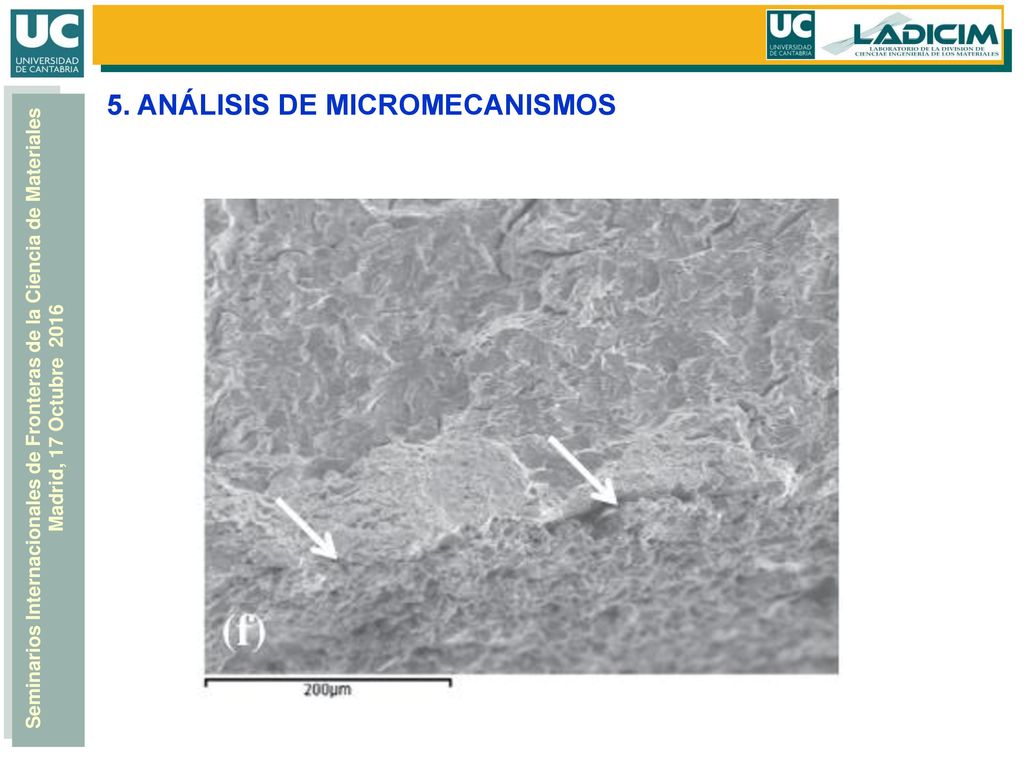

23 5. ANÁLISIS DE MICROMECANISMOS

24 5. ANÁLISIS DE MICROMECANISMOS

25 5. ANÁLISIS DE MICROMECANISMOS

26 5. ANÁLISIS DE MICROMECANISMOS

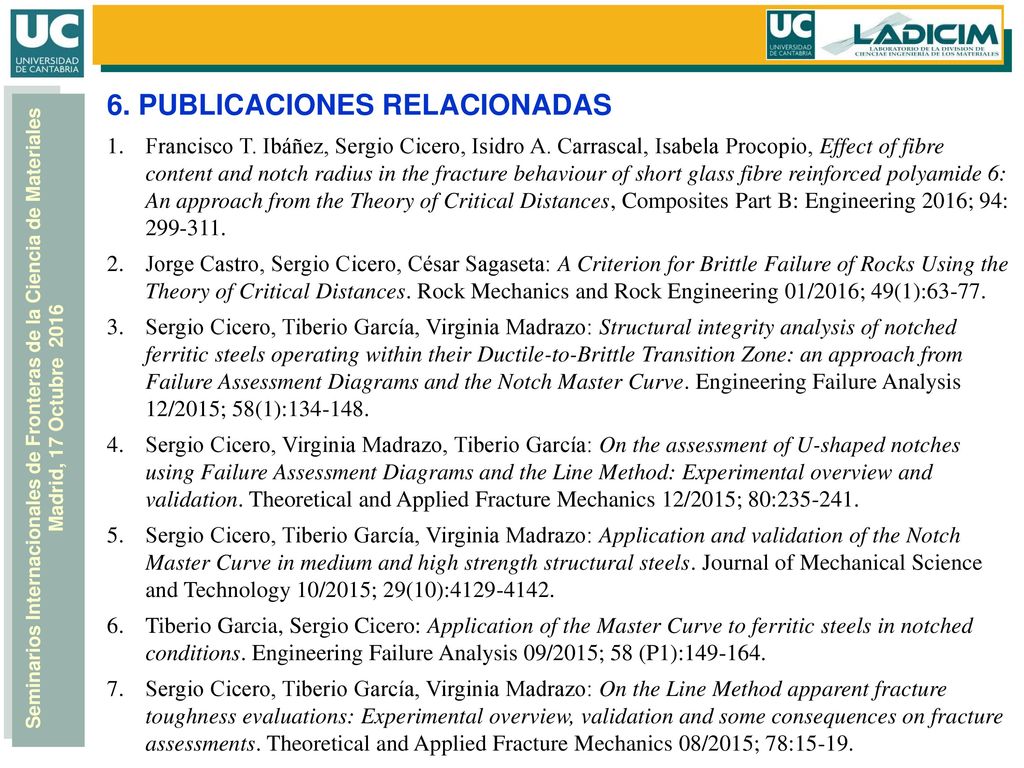

27 6. PUBLICACIONES RELACIONADAS
Francisco T. Ibáñez, Sergio Cicero, Isidro A. Carrascal, Isabela Procopio, Effect of fibre content and notch radius in the fracture behaviour of short glass fibre reinforced polyamide 6: An approach from the Theory of Critical Distances, Composites Part B: Engineering 2016; 94: Jorge Castro, Sergio Cicero, César Sagaseta: A Criterion for Brittle Failure of Rocks Using the Theory of Critical Distances. Rock Mechanics and Rock Engineering 01/2016; 49(1):63-77. Sergio Cicero, Tiberio García, Virginia Madrazo: Structural integrity analysis of notched ferritic steels operating within their Ductile-to-Brittle Transition Zone: an approach from Failure Assessment Diagrams and the Notch Master Curve. Engineering Failure Analysis 12/2015; 58(1): Sergio Cicero, Virginia Madrazo, Tiberio García: On the assessment of U-shaped notches using Failure Assessment Diagrams and the Line Method: Experimental overview and validation. Theoretical and Applied Fracture Mechanics 12/2015; 80: Sergio Cicero, Tiberio García, Virginia Madrazo: Application and validation of the Notch Master Curve in medium and high strength structural steels. Journal of Mechanical Science and Technology 10/2015; 29(10): Tiberio Garcia, Sergio Cicero: Application of the Master Curve to ferritic steels in notched conditions. Engineering Failure Analysis 09/2015; 58 (P1): Sergio Cicero, Tiberio García, Virginia Madrazo: On the Line Method apparent fracture toughness evaluations: Experimental overview, validation and some consequences on fracture assessments. Theoretical and Applied Fracture Mechanics 08/2015; 78:15-19.

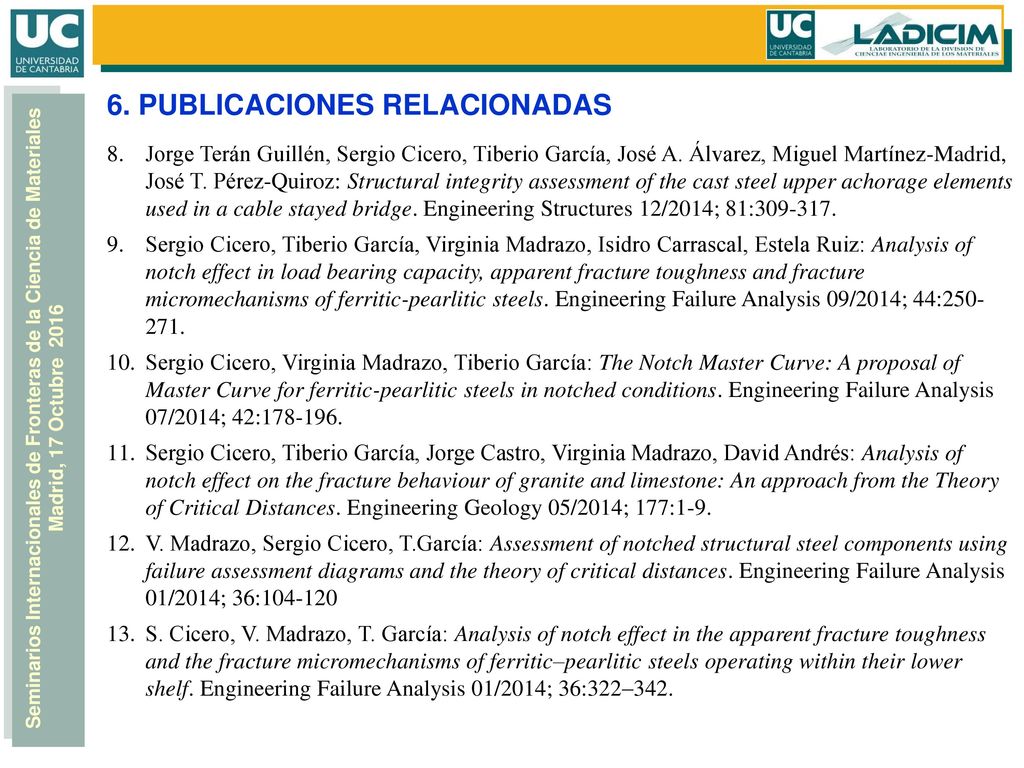

28 6. PUBLICACIONES RELACIONADAS
Jorge Terán Guillén, Sergio Cicero, Tiberio García, José A. Álvarez, Miguel Martínez-Madrid, José T. Pérez-Quiroz: Structural integrity assessment of the cast steel upper achorage elements used in a cable stayed bridge. Engineering Structures 12/2014; 81: Sergio Cicero, Tiberio García, Virginia Madrazo, Isidro Carrascal, Estela Ruiz: Analysis of notch effect in load bearing capacity, apparent fracture toughness and fracture micromechanisms of ferritic-pearlitic steels. Engineering Failure Analysis 09/2014; 44: Sergio Cicero, Virginia Madrazo, Tiberio García: The Notch Master Curve: A proposal of Master Curve for ferritic-pearlitic steels in notched conditions. Engineering Failure Analysis 07/2014; 42: Sergio Cicero, Tiberio García, Jorge Castro, Virginia Madrazo, David Andrés: Analysis of notch effect on the fracture behaviour of granite and limestone: An approach from the Theory of Critical Distances. Engineering Geology 05/2014; 177:1-9. V. Madrazo, Sergio Cicero, T.García: Assessment of notched structural steel components using failure assessment diagrams and the theory of critical distances. Engineering Failure Analysis 01/2014; 36: S. Cicero, V. Madrazo, T. García: Analysis of notch effect in the apparent fracture toughness and the fracture micromechanisms of ferritic–pearlitic steels operating within their lower shelf. Engineering Failure Analysis 01/2014; 36:322–342.

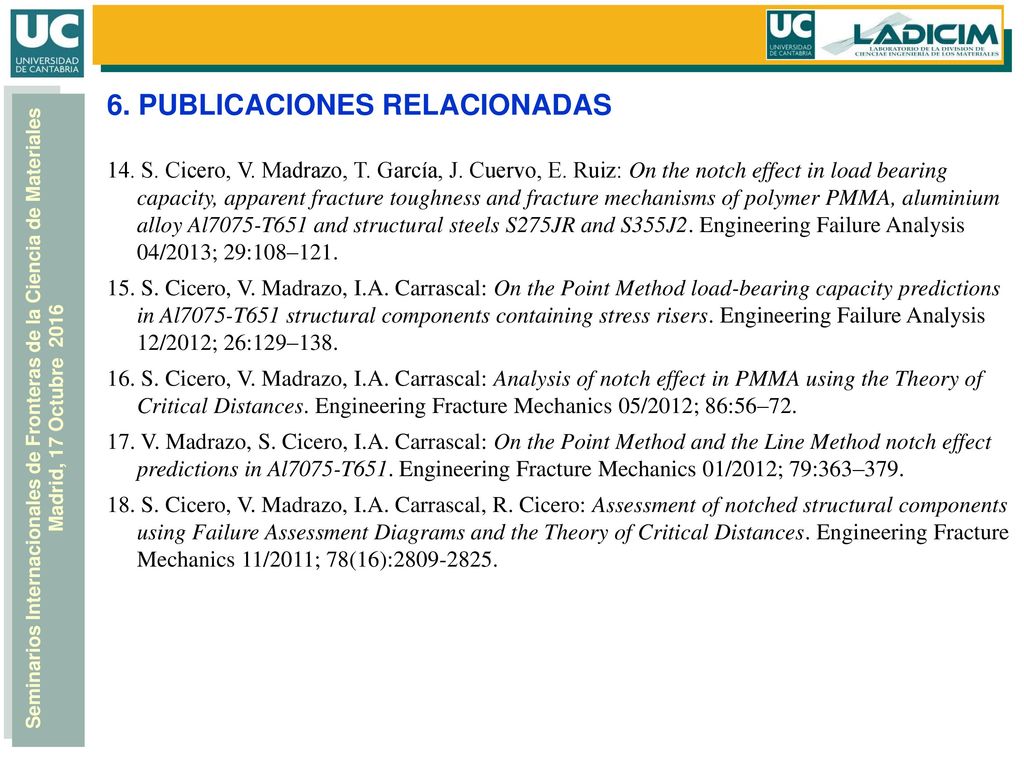

29 6. PUBLICACIONES RELACIONADAS
14. S. Cicero, V. Madrazo, T. García, J. Cuervo, E. Ruiz: On the notch effect in load bearing capacity, apparent fracture toughness and fracture mechanisms of polymer PMMA, aluminium alloy Al7075-T651 and structural steels S275JR and S355J2. Engineering Failure Analysis 04/2013; 29:108–121. 15. S. Cicero, V. Madrazo, I.A. Carrascal: On the Point Method load-bearing capacity predictions in Al7075-T651 structural components containing stress risers. Engineering Failure Analysis 12/2012; 26:129–138. 16. S. Cicero, V. Madrazo, I.A. Carrascal: Analysis of notch effect in PMMA using the Theory of Critical Distances. Engineering Fracture Mechanics 05/2012; 86:56–72. 17. V. Madrazo, S. Cicero, I.A. Carrascal: On the Point Method and the Line Method notch effect predictions in Al7075-T651. Engineering Fracture Mechanics 01/2012; 79:363–379. 18. S. Cicero, V. Madrazo, I.A. Carrascal, R. Cicero: Assessment of notched structural components using Failure Assessment Diagrams and the Theory of Critical Distances. Engineering Fracture Mechanics 11/2011; 78(16):
