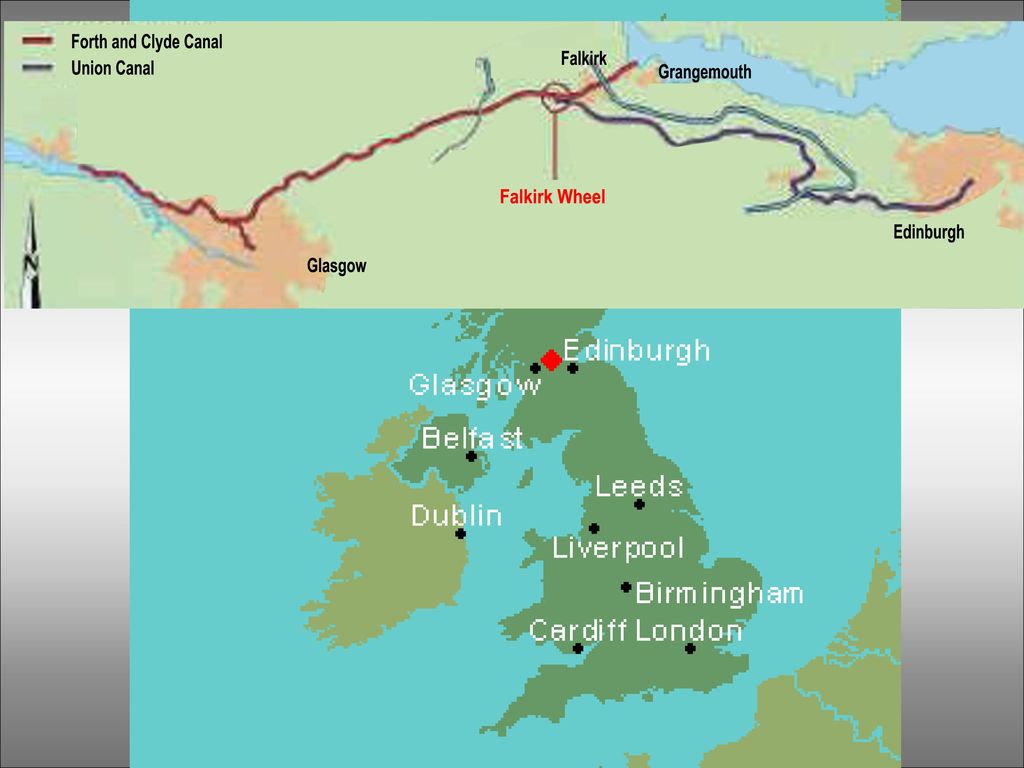

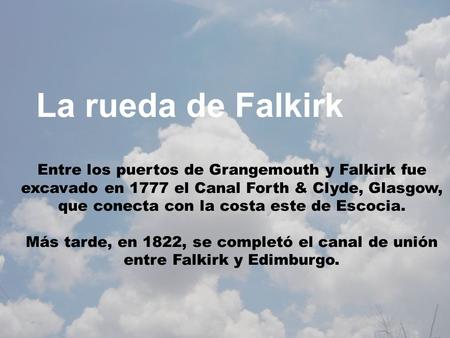

Una historia escocesa Entre los puertos de Grangemouth y Falkirk fue excavado en 1777 el Canal Forth & Clyde, Glasgow, que conecta a la costa este de Escocia. Más tarde, en 1822, se completó el canal de unión entre Falkirk y Edimburgo.
3
Hubo de superarse un desnivel de 24 metros

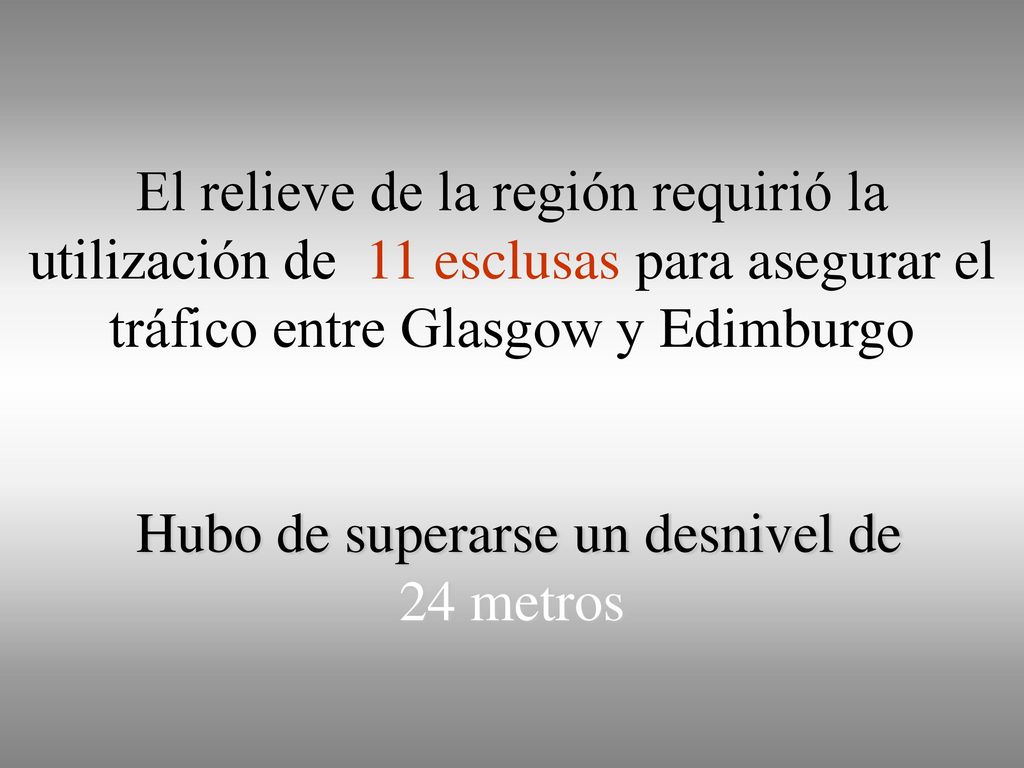

El relieve de la región requirió la utilización de 11 esclusas para asegurar el tráfico entre Glasgow y Edimburgo Hubo de superarse un desnivel de 24 metros
4
El intercambio de rotación llamado
En 1963, después de 150 años de operación, se inició la construcción de una obra de artesanía excepcional El intercambio de rotación llamado "Falkirk Wheel“ Este aparato fantástico, terminado en 2002, se ha convertido en el símbolo de la moderna Escocia, lo que permite un ahorro de tiempo de viaje y de energía
5

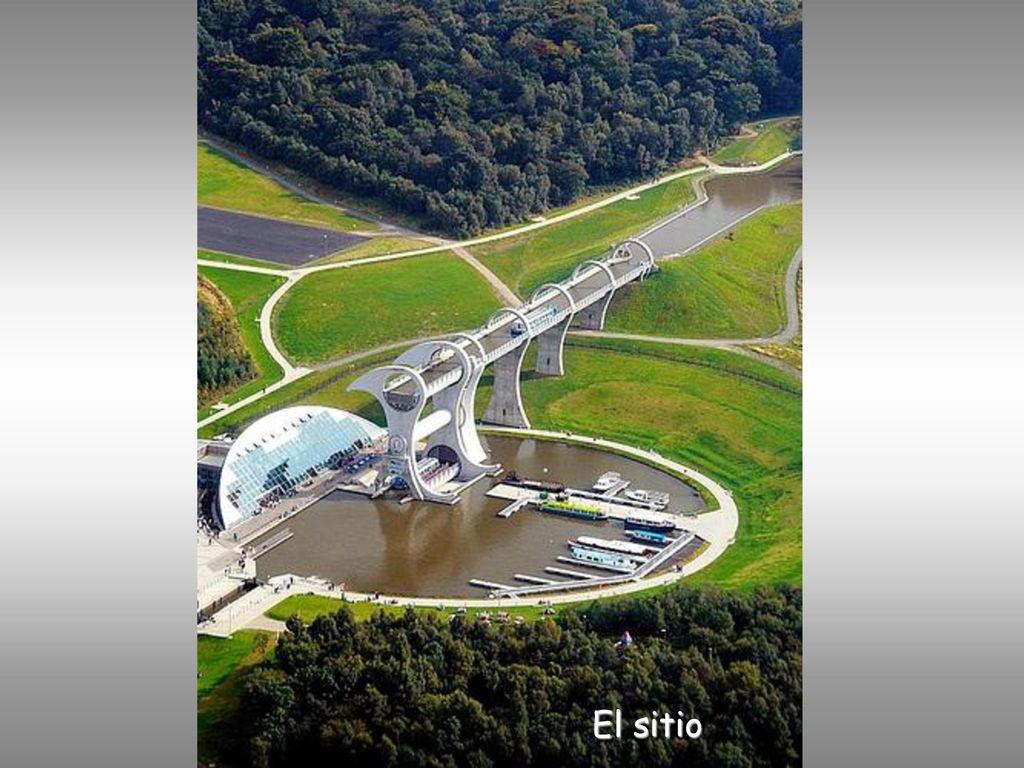

El sitio
7

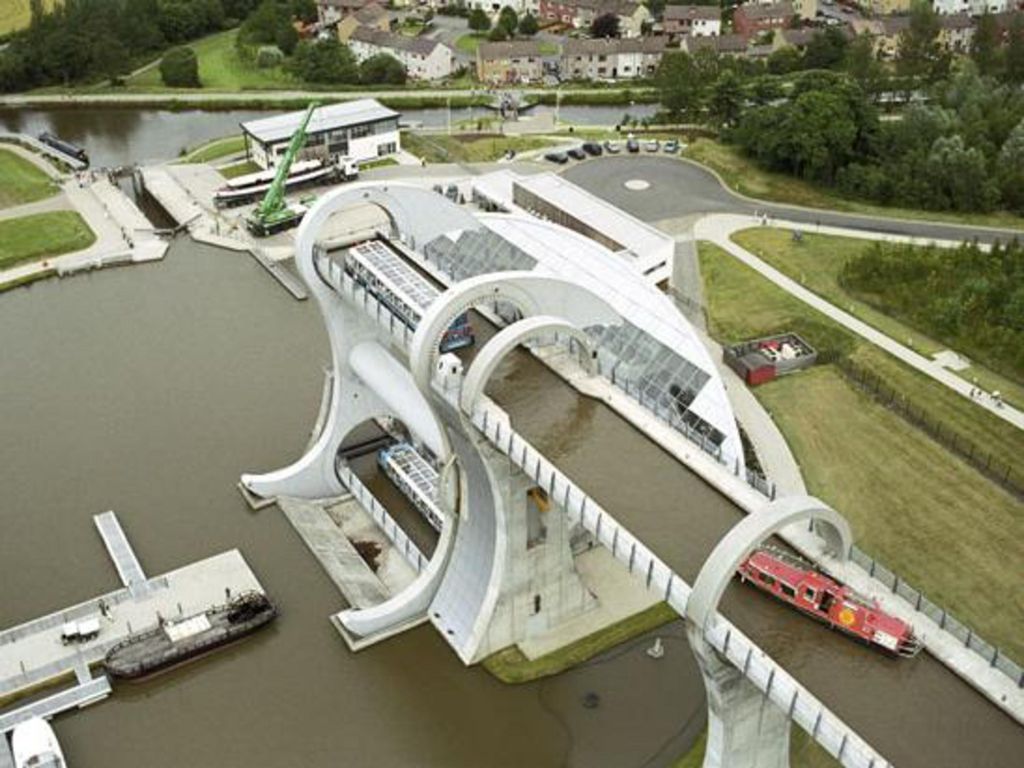

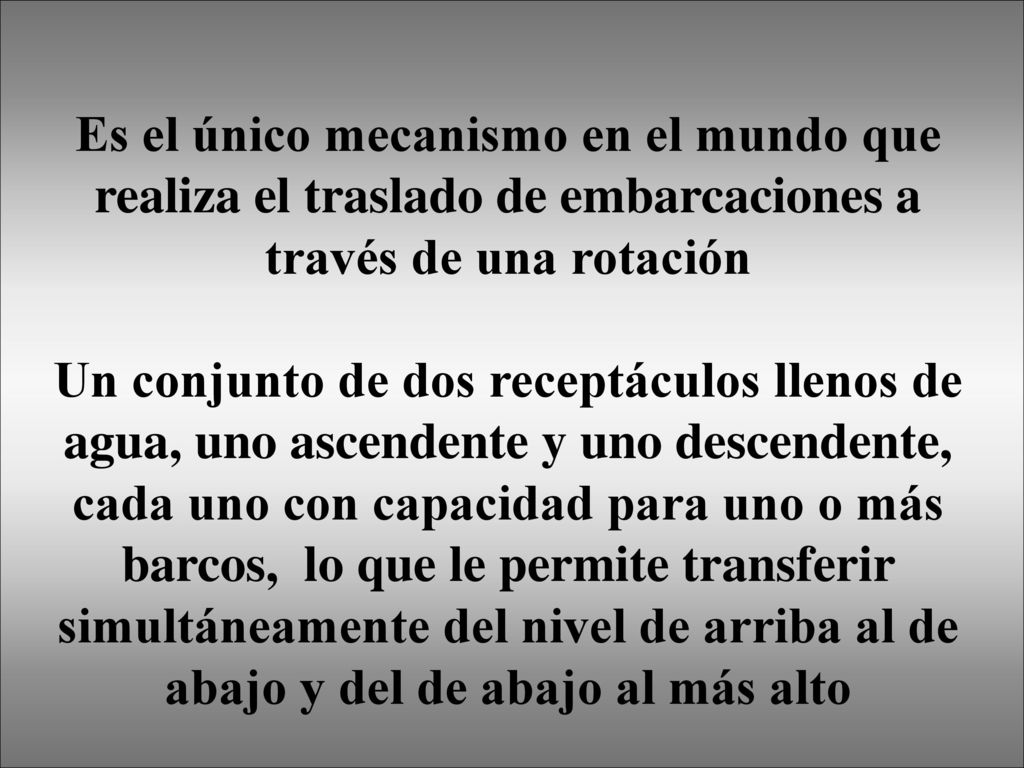

Es el único mecanismo en el mundo que realiza el traslado de embarcaciones a través de una rotación
Un conjunto de dos receptáculos llenos de agua, uno ascendente y uno descendente, cada uno con capacidad para uno o más barcos, lo que le permite transferir simultáneamente del nivel de arriba al de abajo y del de abajo al más alto
8

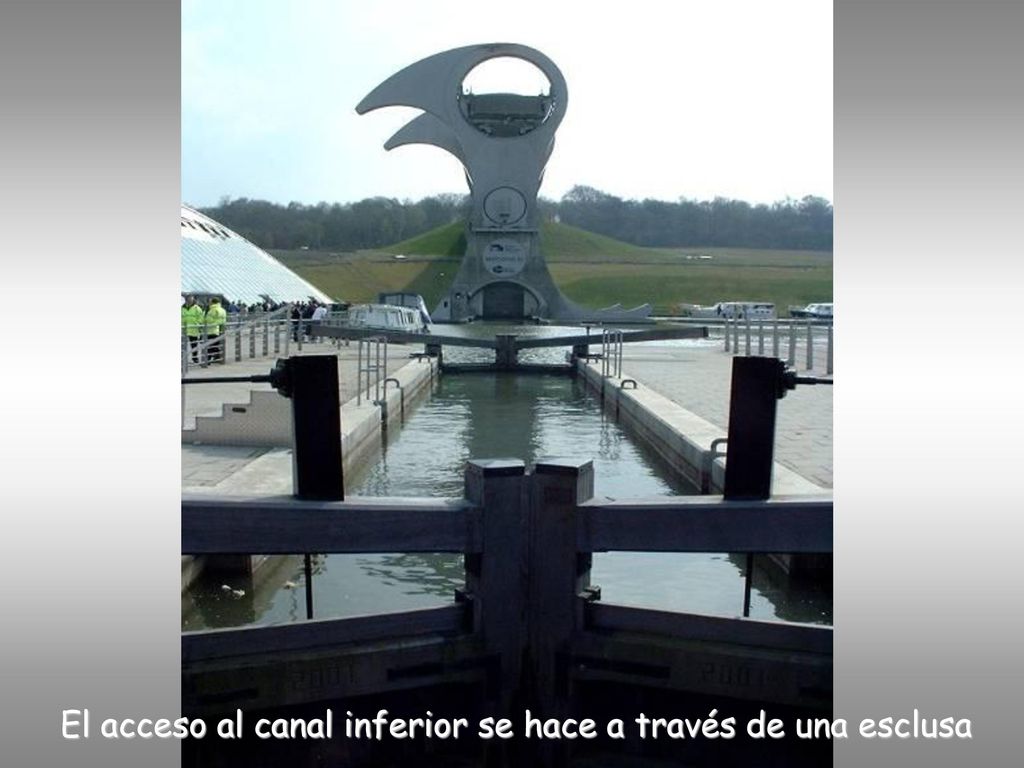

El acceso al canal inferior se hace a través de una esclusa
9

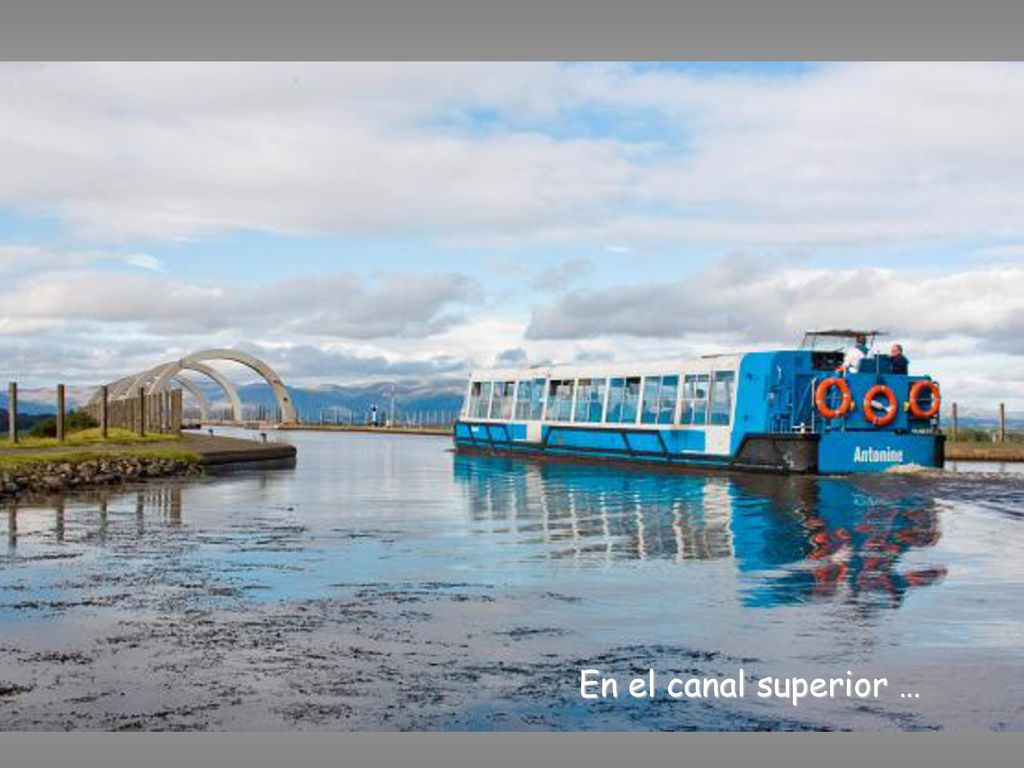

En el canal superior …
10

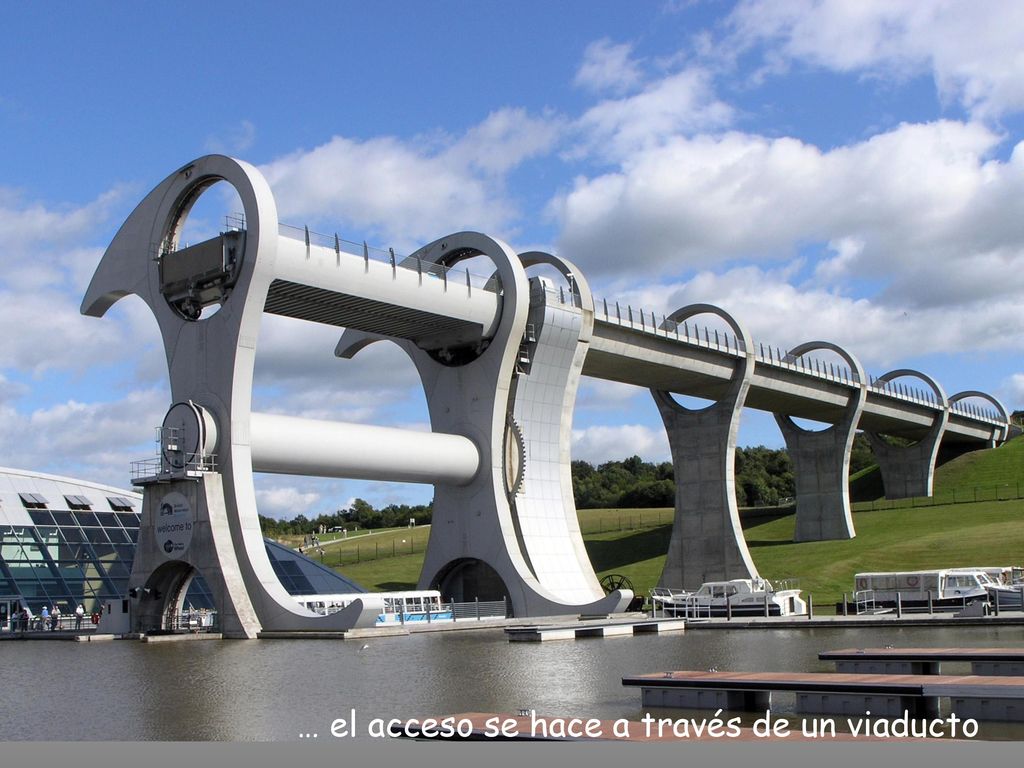

… el acceso se hace a través de un viaducto
11

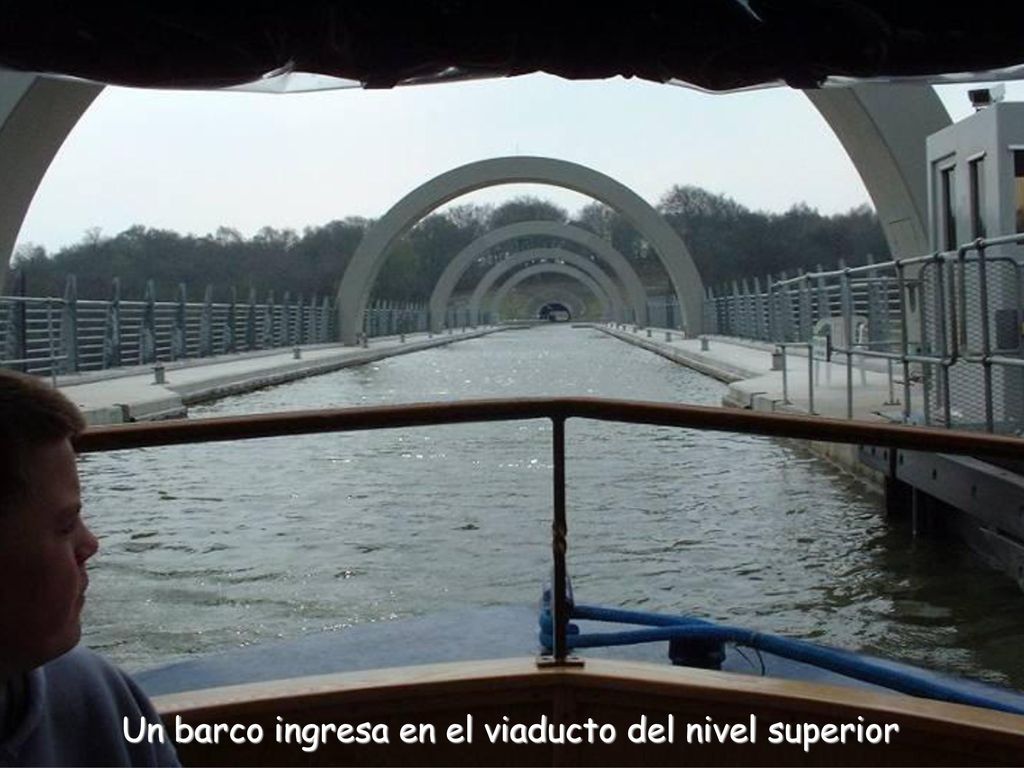

Un barco ingresa en el viaducto del nivel superior
12

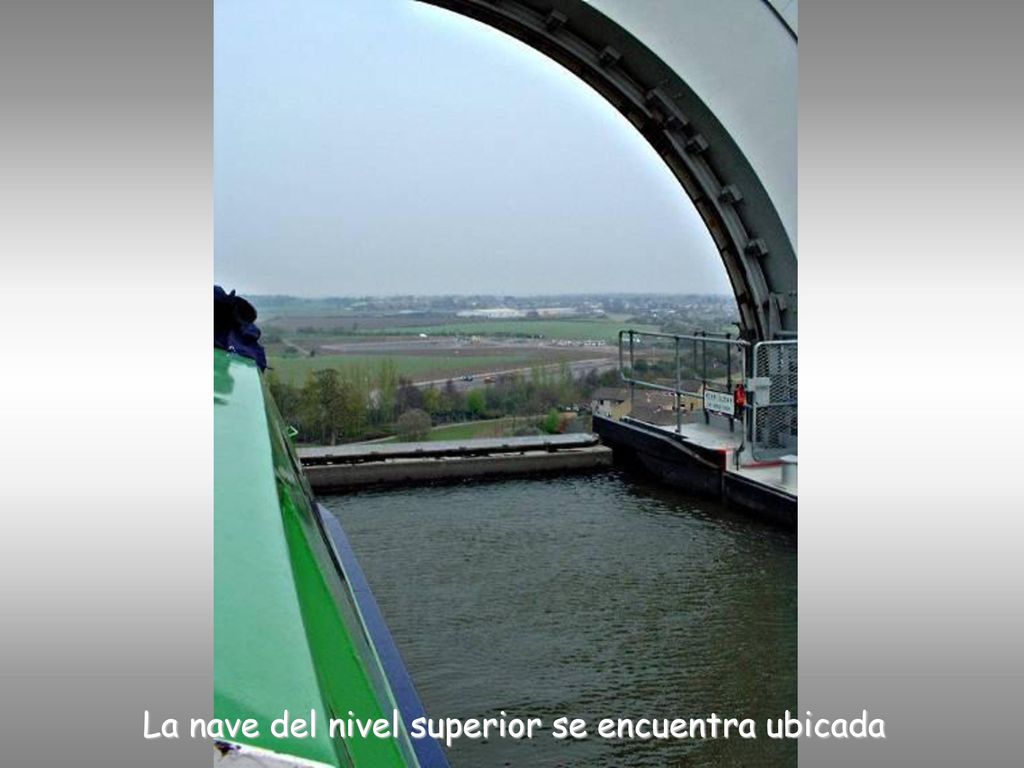

La nave del nivel superior se encuentra ubicada
13

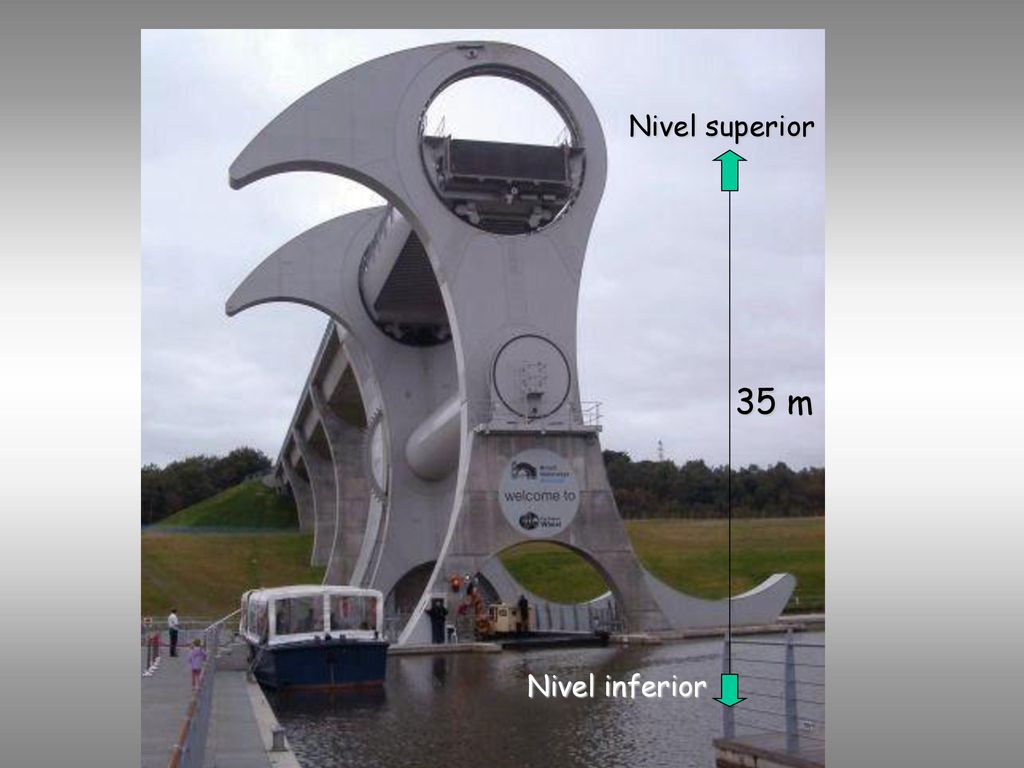

Nivel superior 35 m Nivel inferior
14

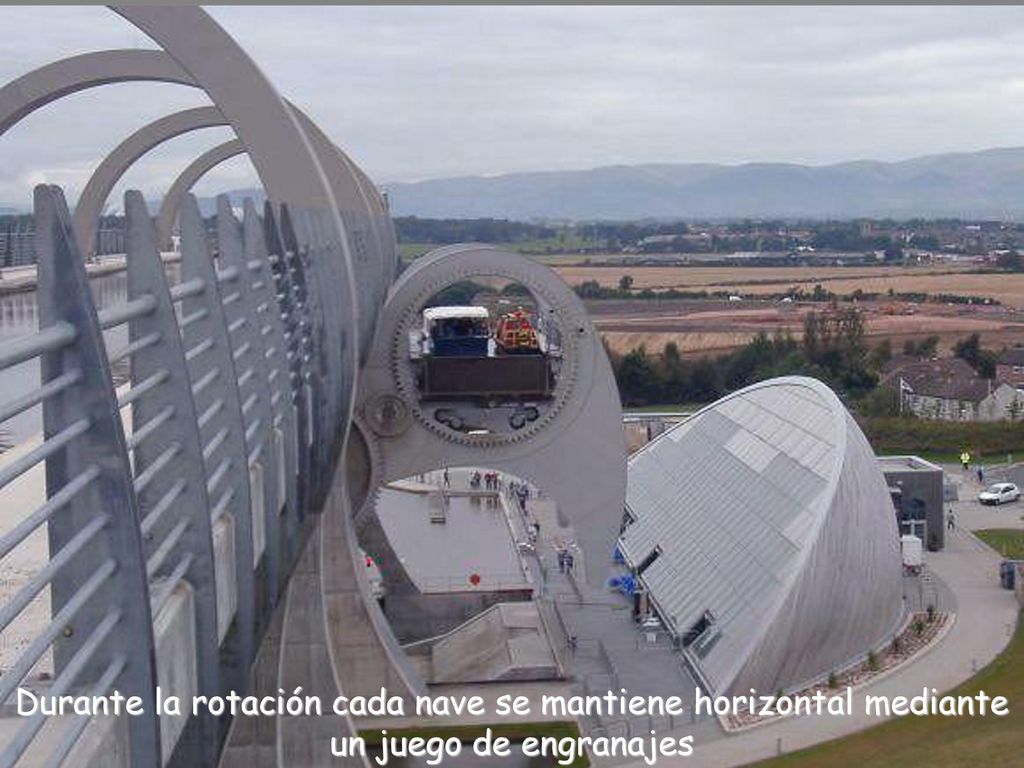

Durante la rotación cada nave se mantiene horizontal mediante un juego de engranajes
15
Ambas naves permanecen horizontales
16

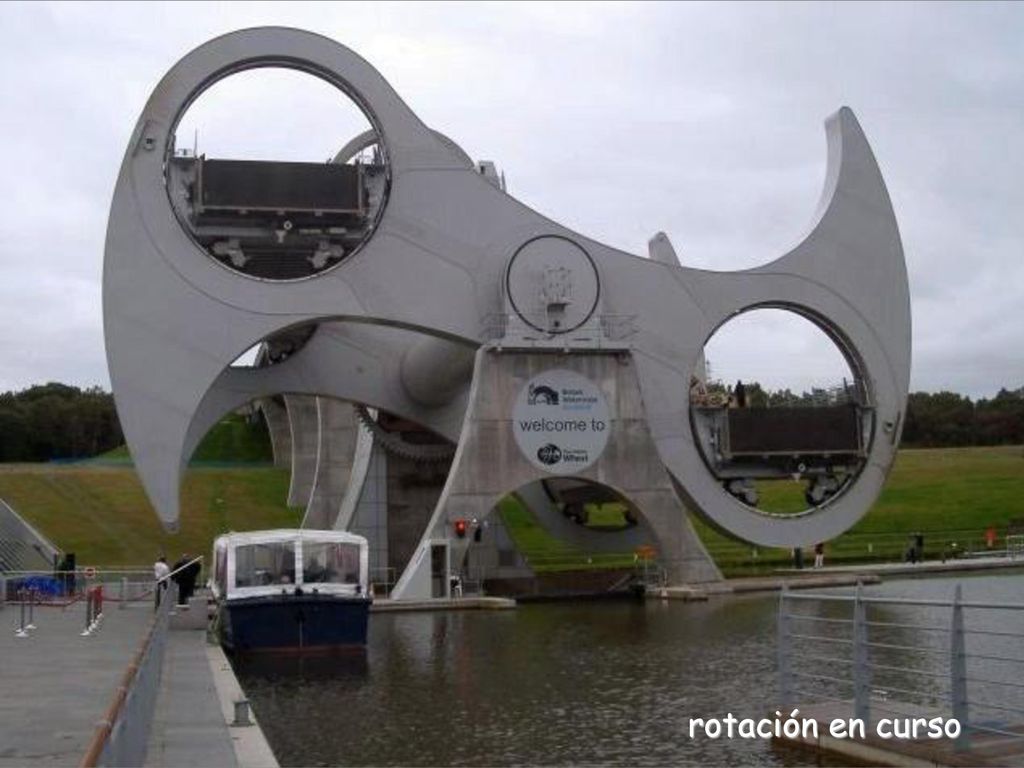

rotación en curso
18

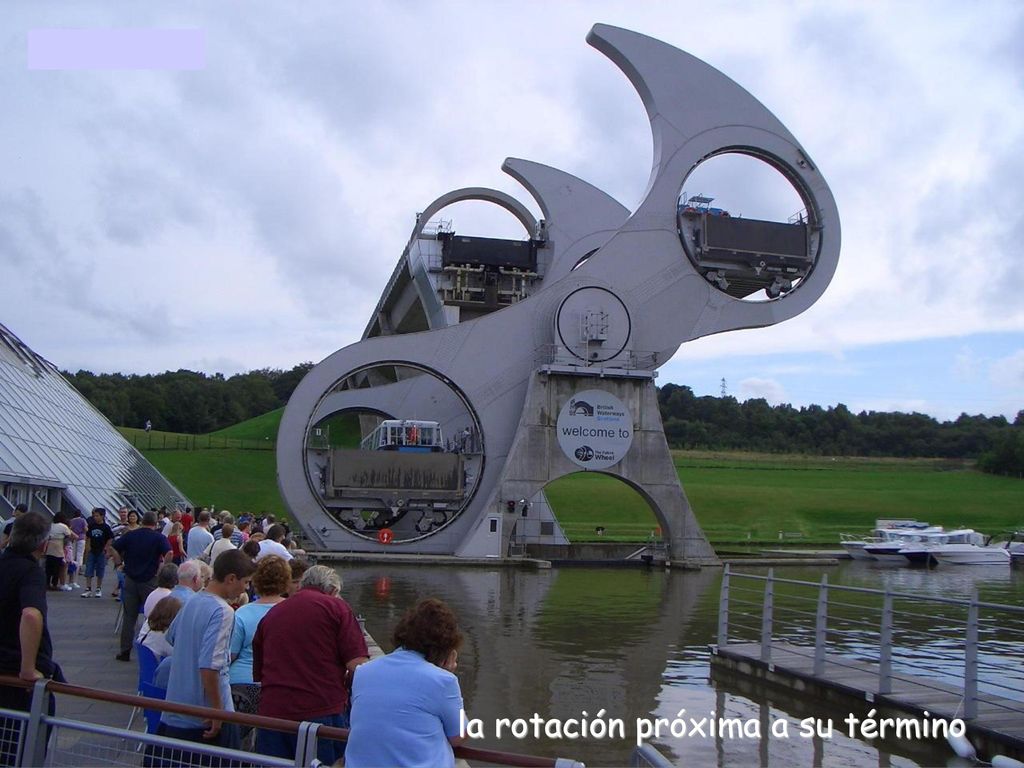

la rotación próxima a su término
19

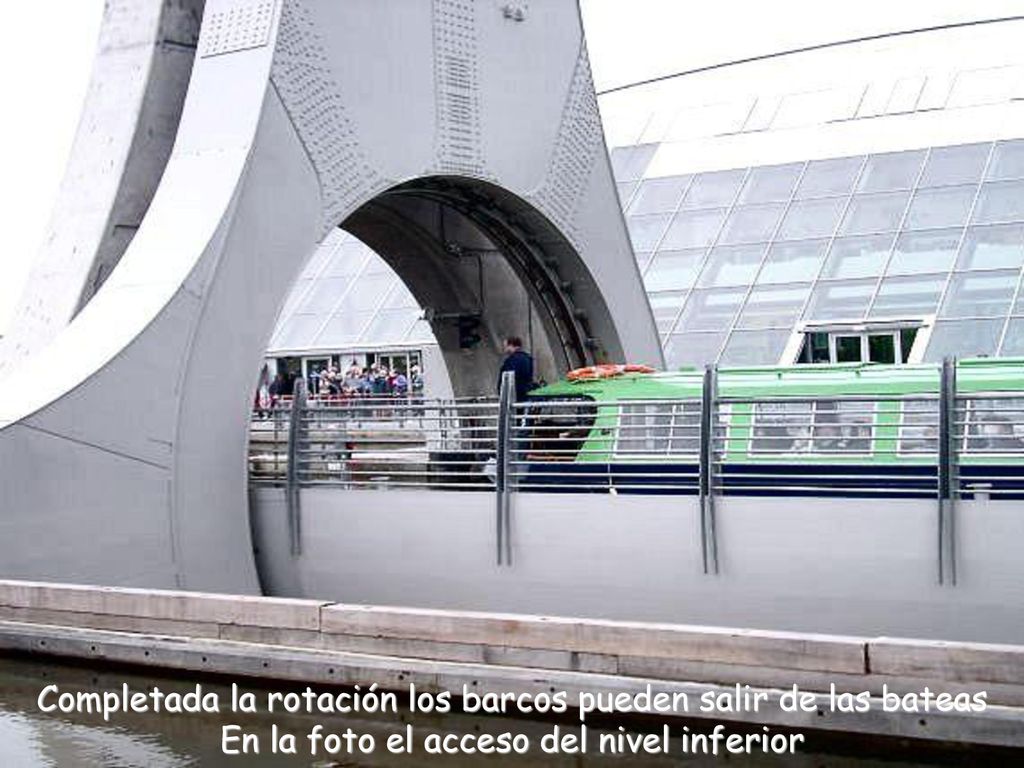

Completada la rotación los barcos pueden salir de las bateas En la foto el acceso del nivel inferior
20
Entrada de un barco a la batea inferior
21
El cierre de los mamparos, el equilibrio de los niveles de agua y la rotación de la nave requieren de alrededor de 15 minutos
22

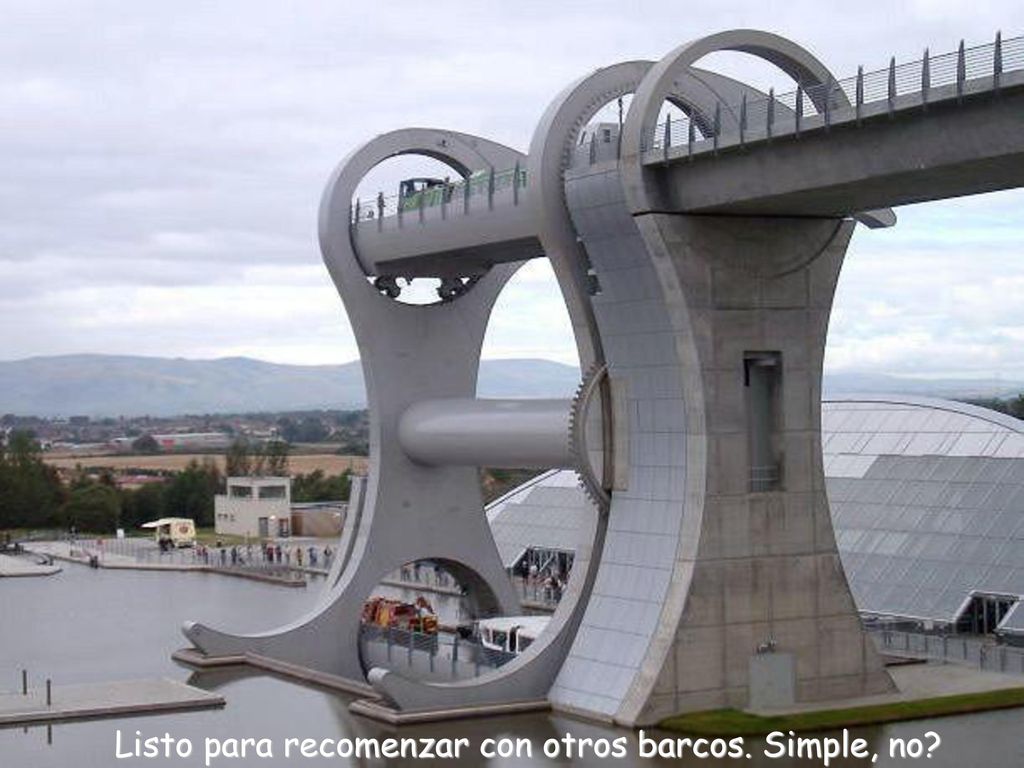

Listo para recomenzar con otros barcos. Simple, no?
23

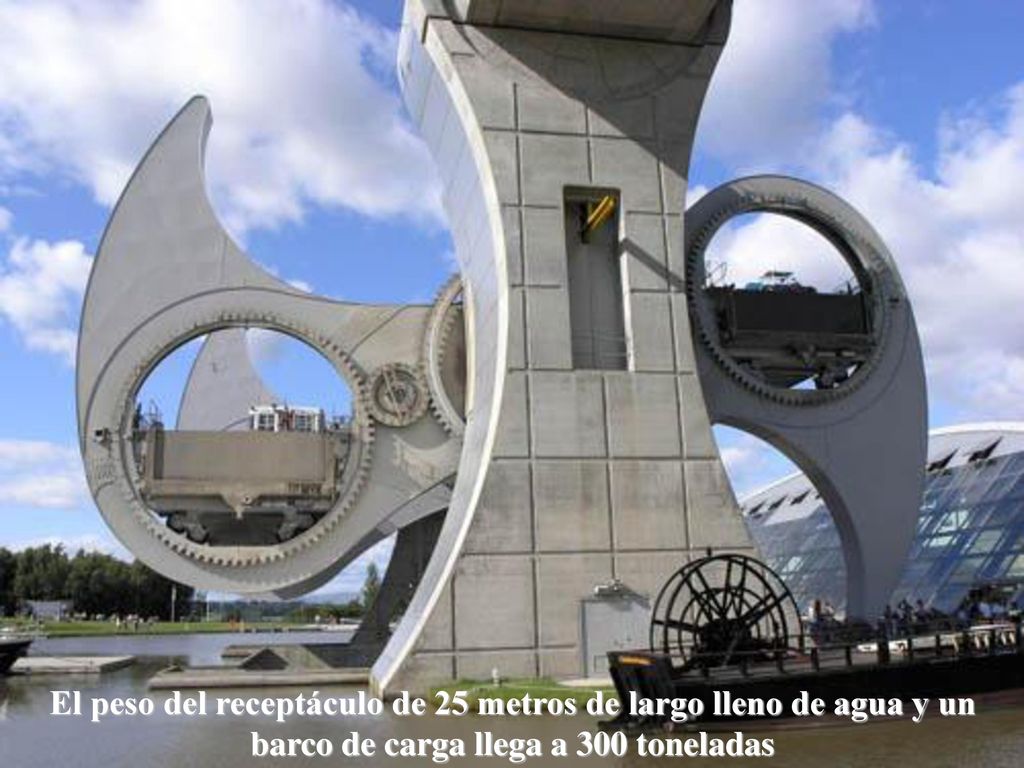

El peso del receptáculo de 25 metros de largo lleno de agua y un barco de carga llega a 300 toneladas
24
el consumo de energía de los motores para un total

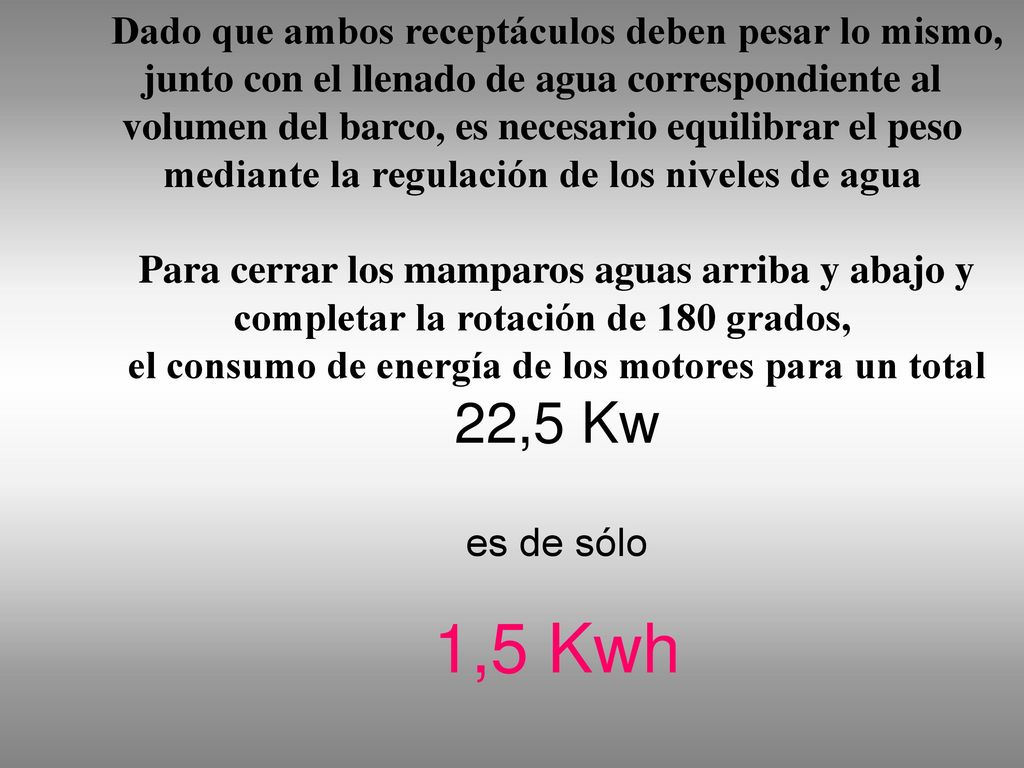

Dado que ambos receptáculos deben pesar lo mismo, junto con el llenado de agua correspondiente al volumen del barco, es necesario equilibrar el peso mediante la regulación de los niveles de agua Para cerrar los mamparos aguas arriba y abajo y completar la rotación de 180 grados, el consumo de energía de los motores para un total 22,5 Kw es de sólo 1,5 Kwh
25

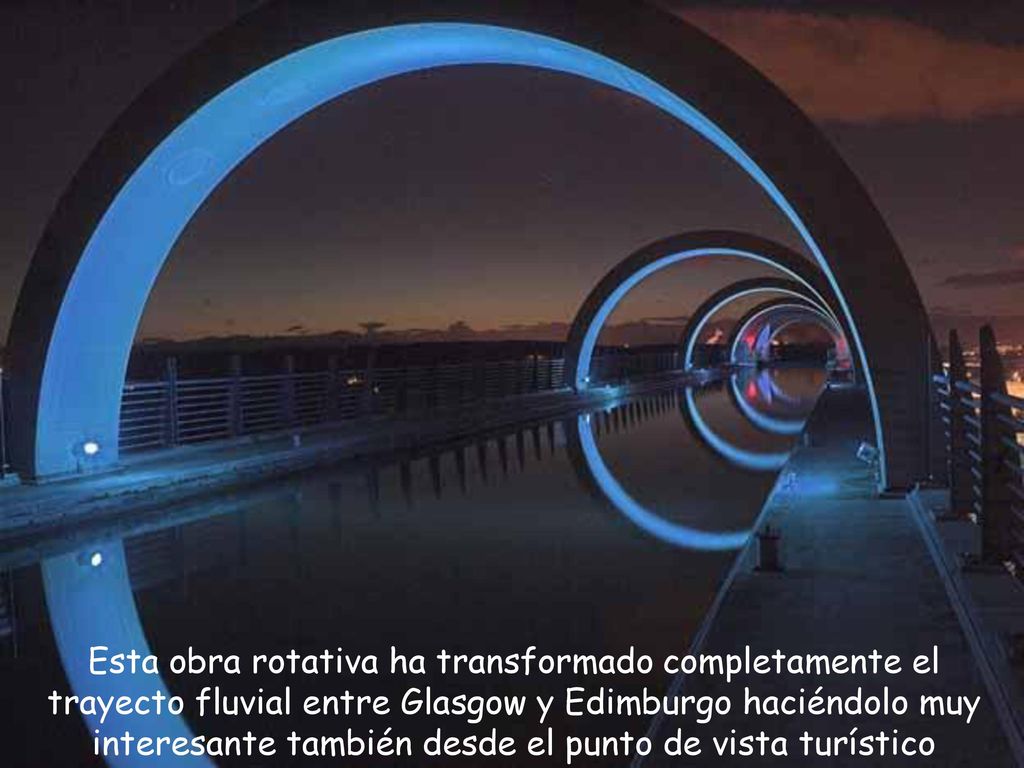

Esta obra rotativa ha transformado completamente el trayecto fluvial entre Glasgow y Edimburgo haciéndolo muy interesante también desde el punto de vista turístico
26
FIN
