1 Nieblas y fenómenos que reducen la visibilidad horizontal
MINISTERIO DEL AGUA “Servicio Nacional de Meteorología e Hidrología” TECNICAS DE OBSERVACIÓN SENSORIAL Nieblas y fenómenos que reducen la visibilidad horizontal Félix Trujillo Ruiz Diciembre/2008

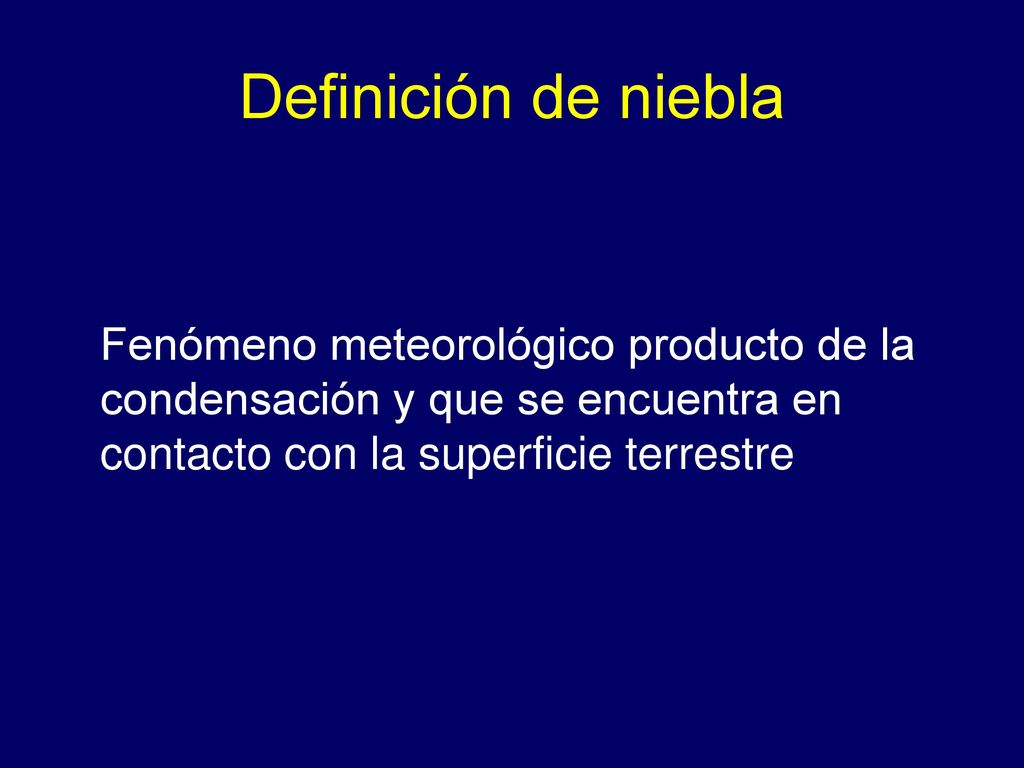

2 Definición de niebla Fenómeno meteorológico producto de la condensación y que se encuentra en contacto con la superficie terrestre

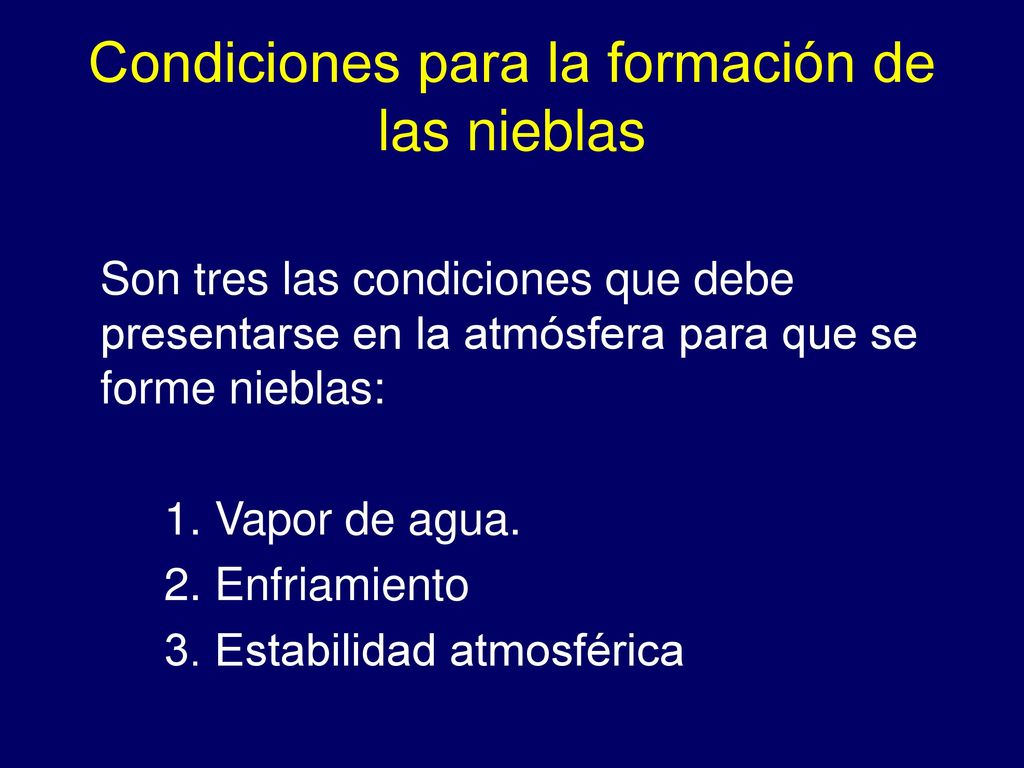

3 Condiciones para la formación de las nieblas
Son tres las condiciones que debe presentarse en la atmósfera para que se forme nieblas: 1. Vapor de agua. 2. Enfriamiento 3. Estabilidad atmosférica

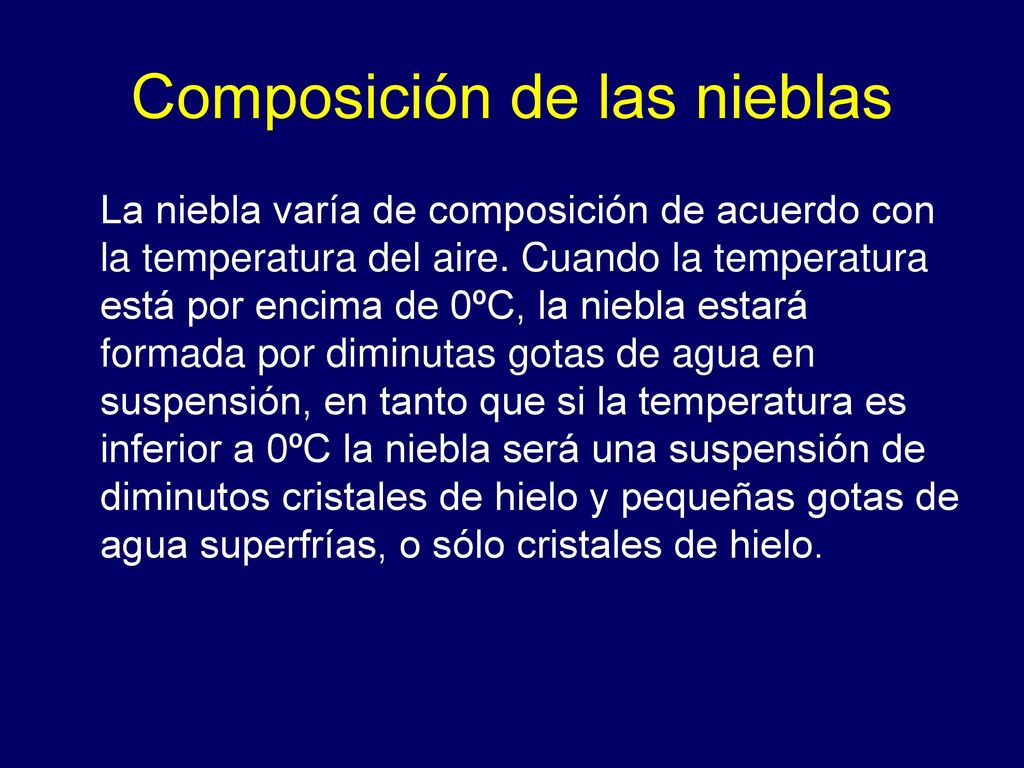

4 Composición de las nieblas
La niebla varía de composición de acuerdo con la temperatura del aire. Cuando la temperatura está por encima de 0ºC, la niebla estará formada por diminutas gotas de agua en suspensión, en tanto que si la temperatura es inferior a 0ºC la niebla será una suspensión de diminutos cristales de hielo y pequeñas gotas de agua superfrías, o sólo cristales de hielo.

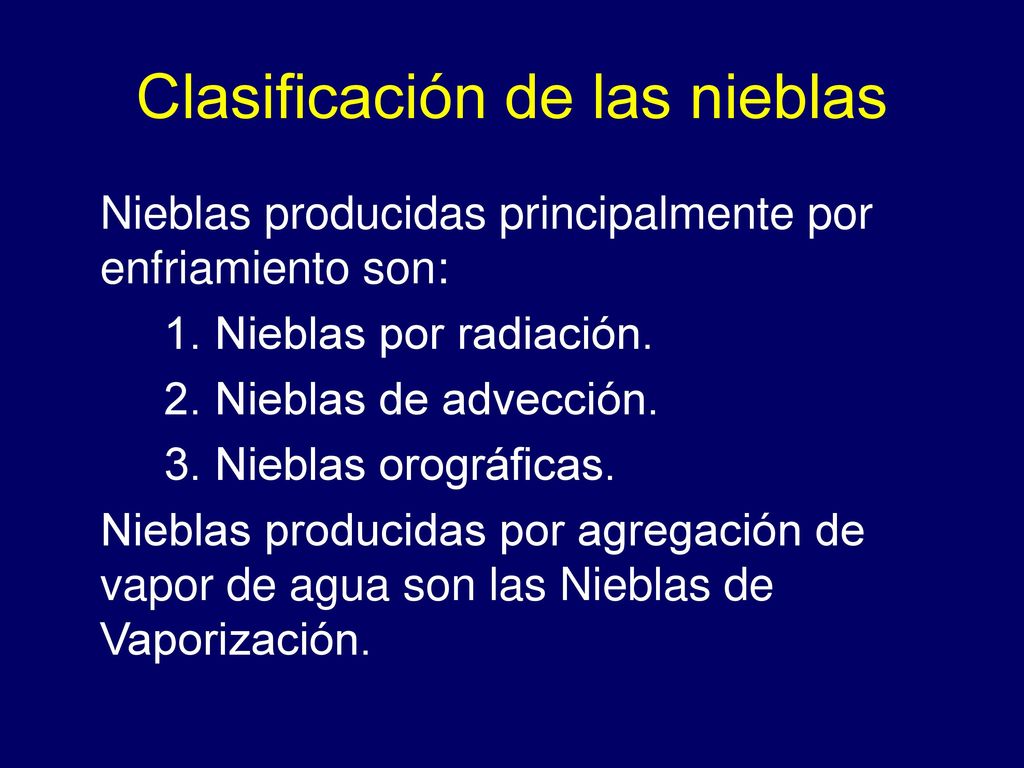

5 Clasificación de las nieblas
Nieblas producidas principalmente por enfriamiento son: 1. Nieblas por radiación. 2. Nieblas de advección. 3. Nieblas orográficas. Nieblas producidas por agregación de vapor de agua son las Nieblas de Vaporización.

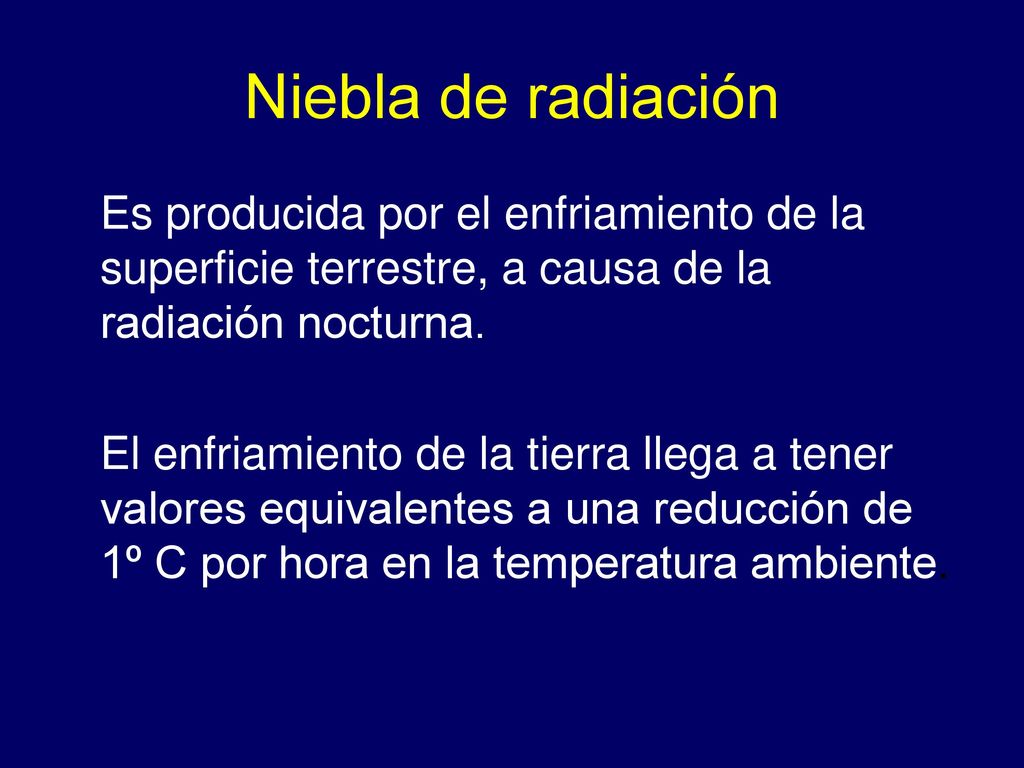

6 Niebla de radiación Es producida por el enfriamiento de la superficie terrestre, a causa de la radiación nocturna. El enfriamiento de la tierra llega a tener valores equivalentes a una reducción de 1º C por hora en la temperatura ambiente.

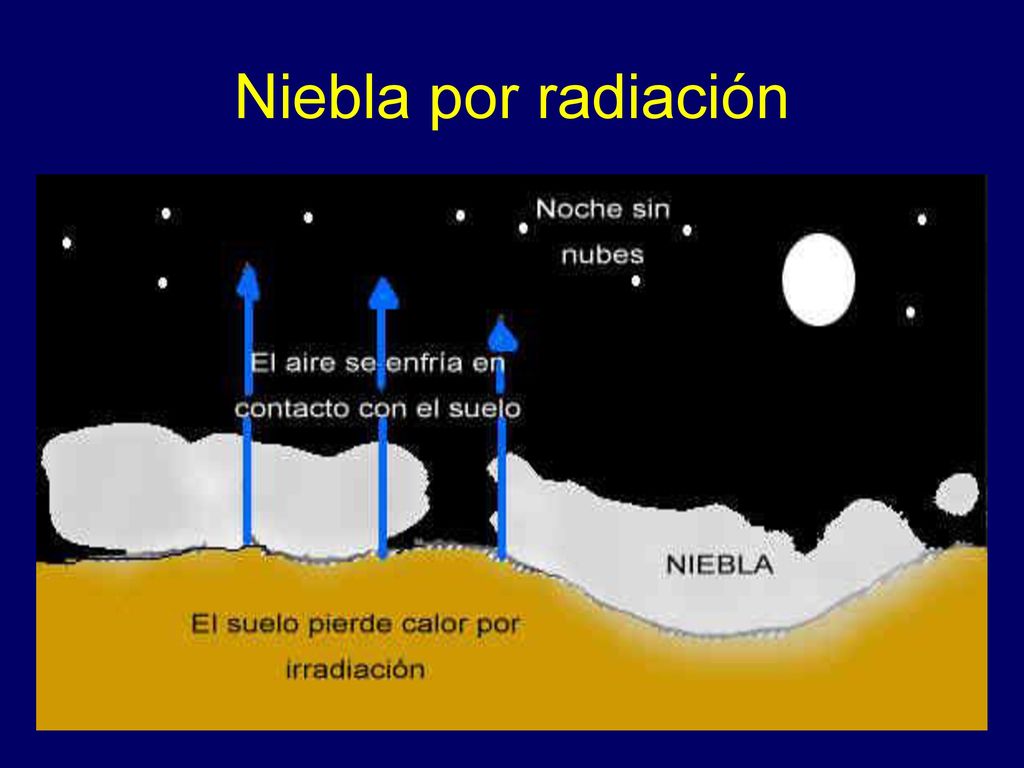

7 Niebla por radiación

8 Niebla de radiación

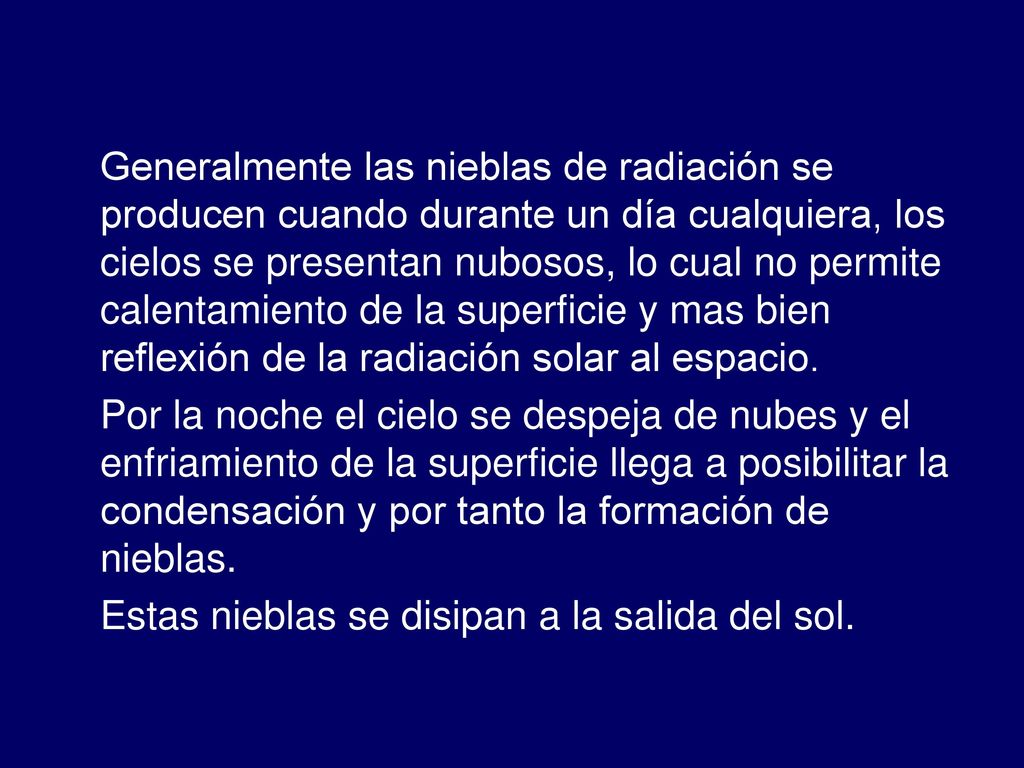

9 Generalmente las nieblas de radiación se producen cuando durante un día cualquiera, los cielos se presentan nubosos, lo cual no permite calentamiento de la superficie y mas bien reflexión de la radiación solar al espacio. Por la noche el cielo se despeja de nubes y el enfriamiento de la superficie llega a posibilitar la condensación y por tanto la formación de nieblas. Estas nieblas se disipan a la salida del sol.

10 Diferencia entre niebla y stratus

11 Nieblas orográficas Se presenta cuando una masa de aire húmeda y estable, en su movimiento, choca con un cerro, serranía, cordillera, por tanto sube lentamente por las laderas del obstáculo y en su ascenso va enfriándose hasta saturarse y condensarse, formando la niebla orográfica.

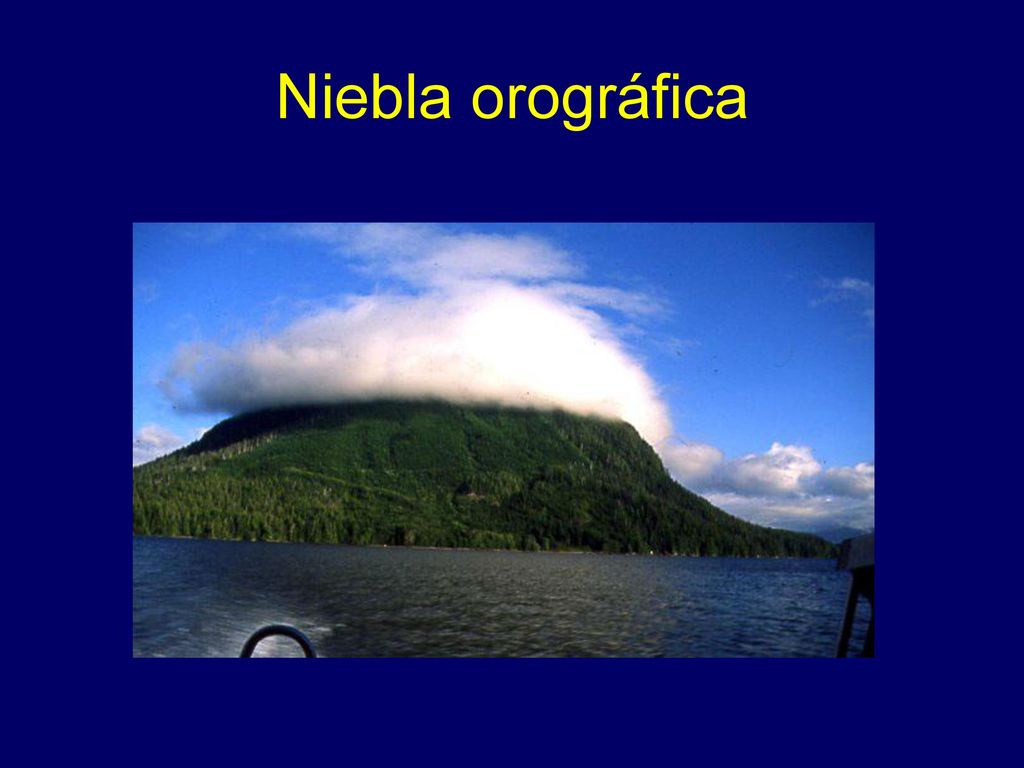

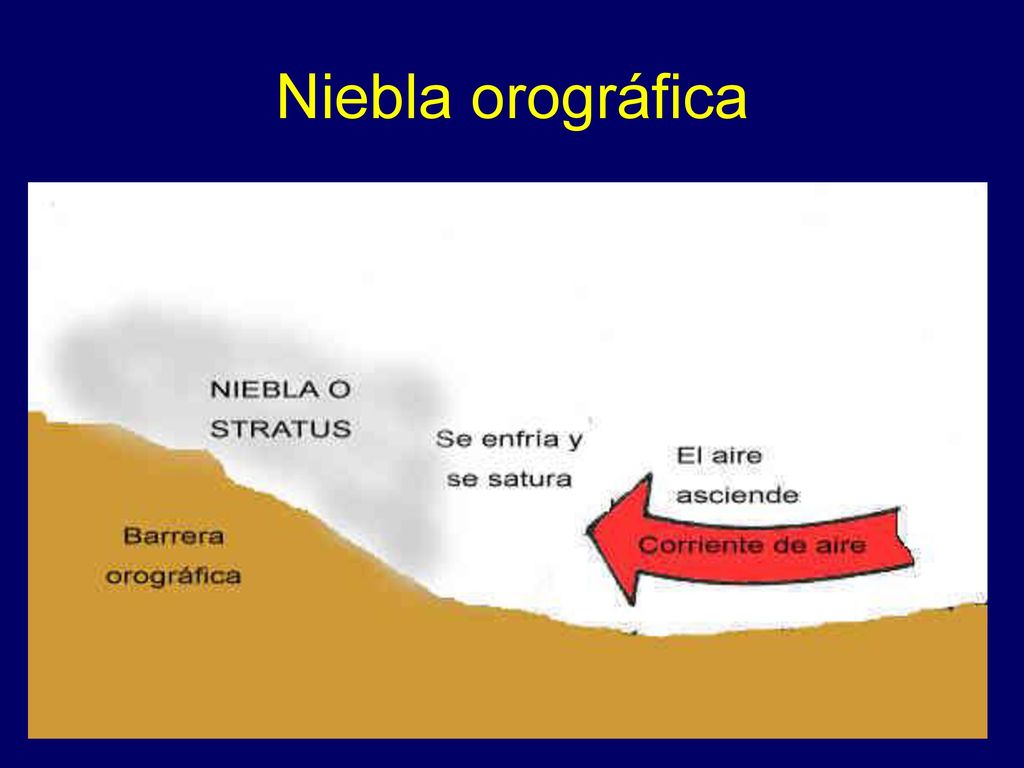

12 Niebla orográfica

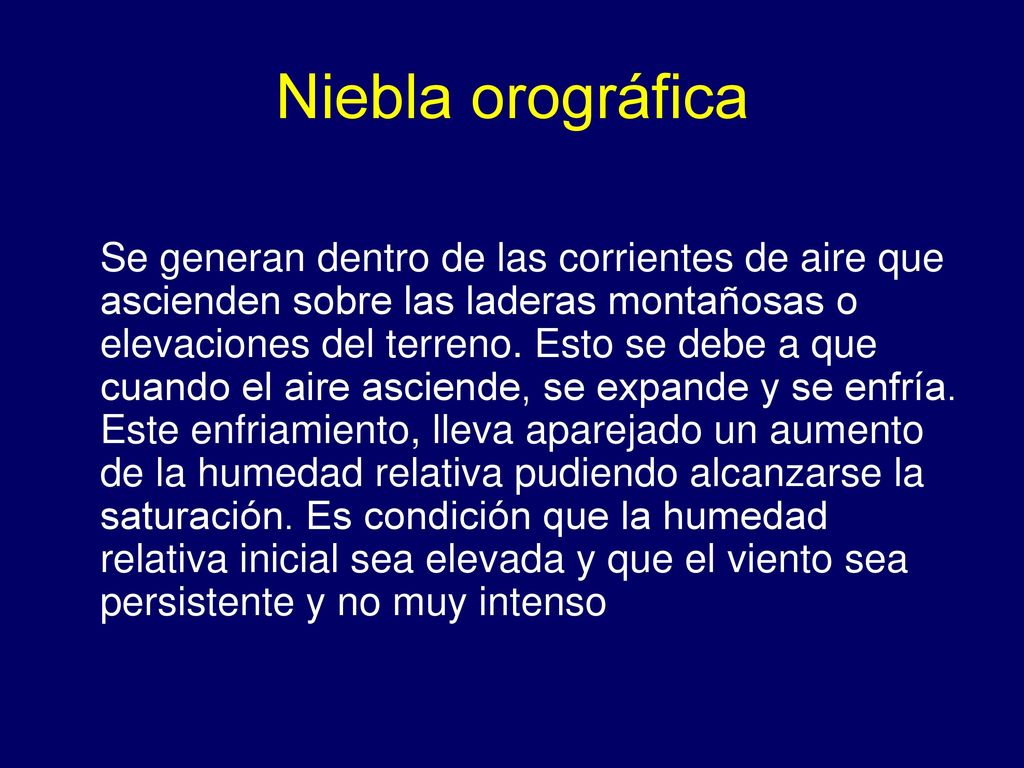

13 Niebla orográfica Se generan dentro de las corrientes de aire que ascienden sobre las laderas montañosas o elevaciones del terreno. Esto se debe a que cuando el aire asciende, se expande y se enfría. Este enfriamiento, lleva aparejado un aumento de la humedad relativa pudiendo alcanzarse la saturación. Es condición que la humedad relativa inicial sea elevada y que el viento sea persistente y no muy intenso

14 Niebla orográfica

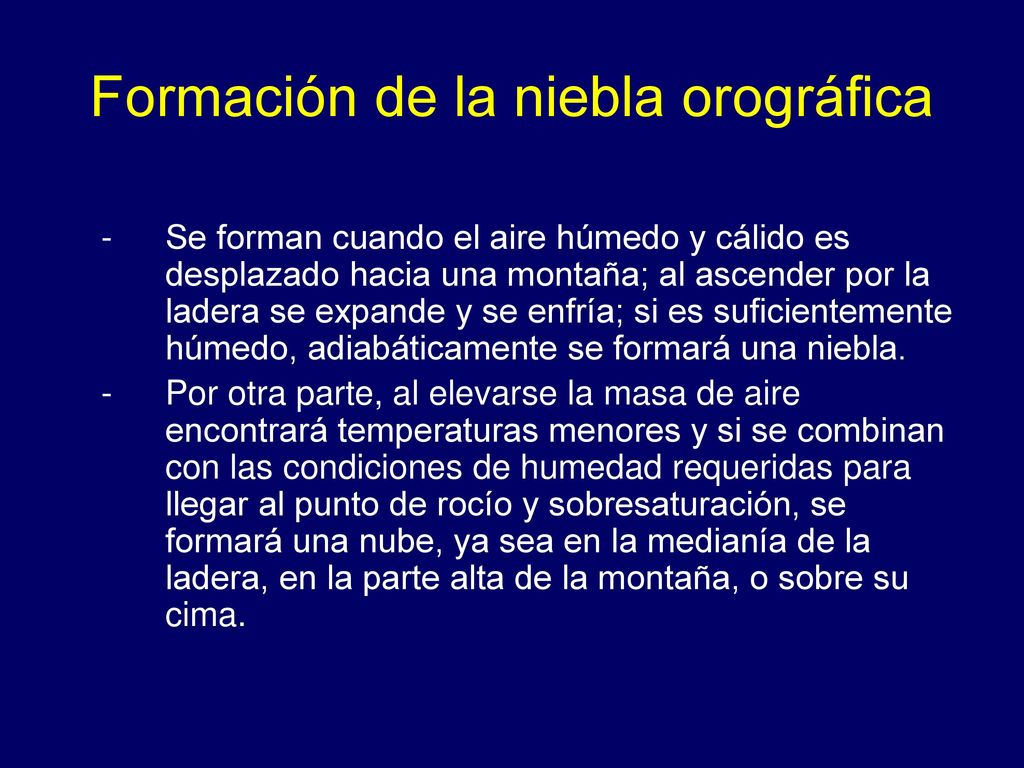

15 Formación de la niebla orográfica
- Se forman cuando el aire húmedo y cálido es desplazado hacia una montaña; al ascender por la ladera se expande y se enfría; si es suficientemente húmedo, adiabáticamente se formará una niebla. - Por otra parte, al elevarse la masa de aire encontrará temperaturas menores y si se combinan con las condiciones de humedad requeridas para llegar al punto de rocío y sobresaturación, se formará una nube, ya sea en la medianía de la ladera, en la parte alta de la montaña, o sobre su cima.

16 Nieblas orográficas

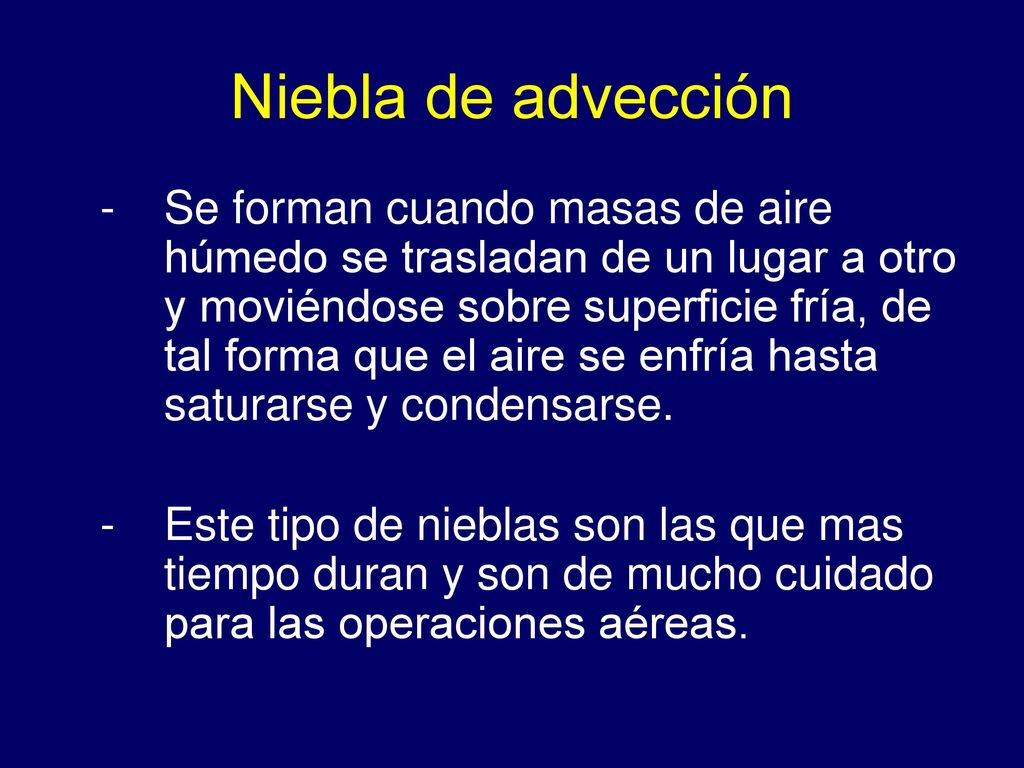

17 Niebla de advección - Se forman cuando masas de aire húmedo se trasladan de un lugar a otro y moviéndose sobre superficie fría, de tal forma que el aire se enfría hasta saturarse y condensarse. - Este tipo de nieblas son las que mas tiempo duran y son de mucho cuidado para las operaciones aéreas.

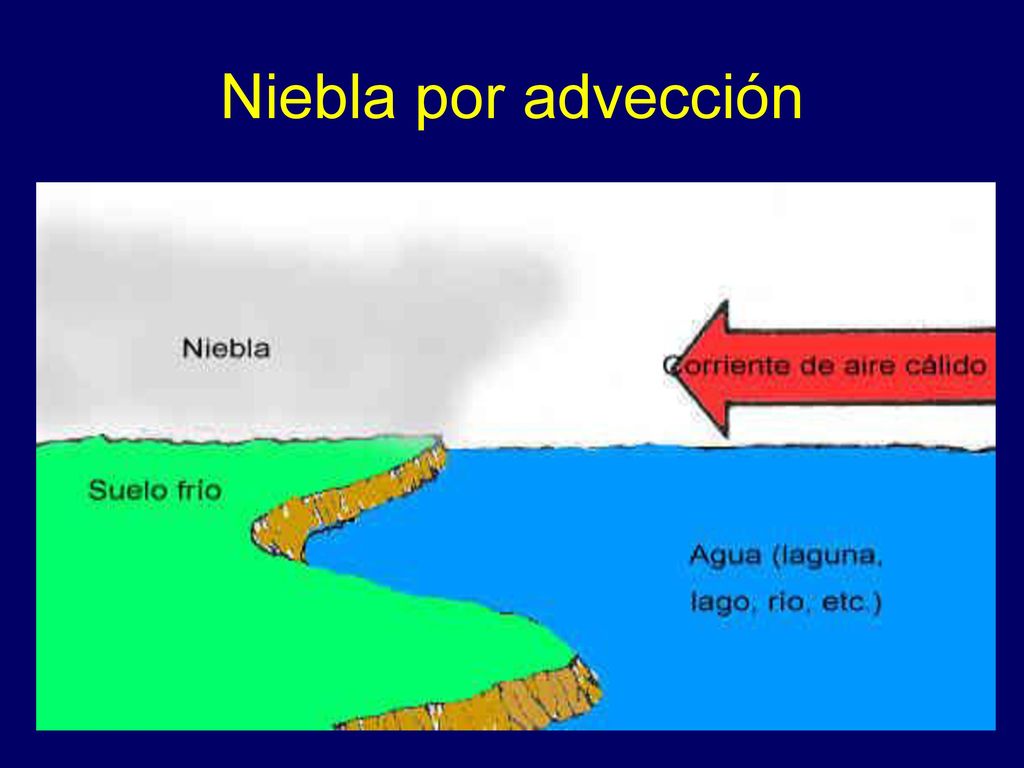

18 Niebla por advección

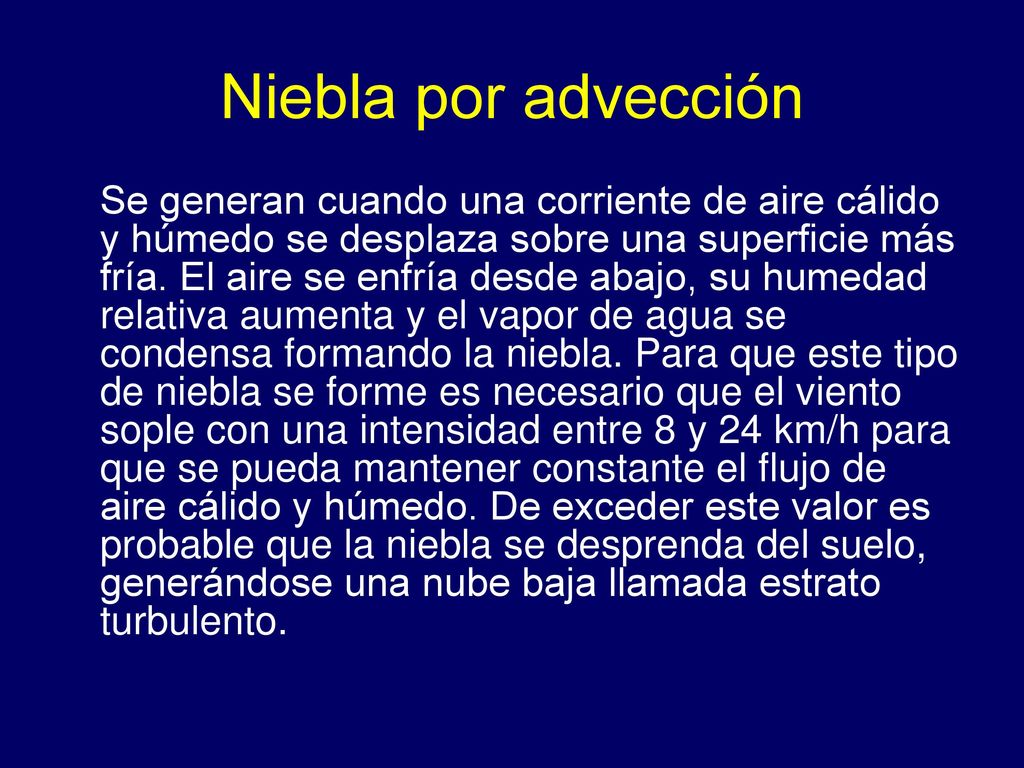

19 Niebla por advección Se generan cuando una corriente de aire cálido y húmedo se desplaza sobre una superficie más fría. El aire se enfría desde abajo, su humedad relativa aumenta y el vapor de agua se condensa formando la niebla. Para que este tipo de niebla se forme es necesario que el viento sople con una intensidad entre 8 y 24 km/h para que se pueda mantener constante el flujo de aire cálido y húmedo. De exceder este valor es probable que la niebla se desprenda del suelo, generándose una nube baja llamada estrato turbulento.

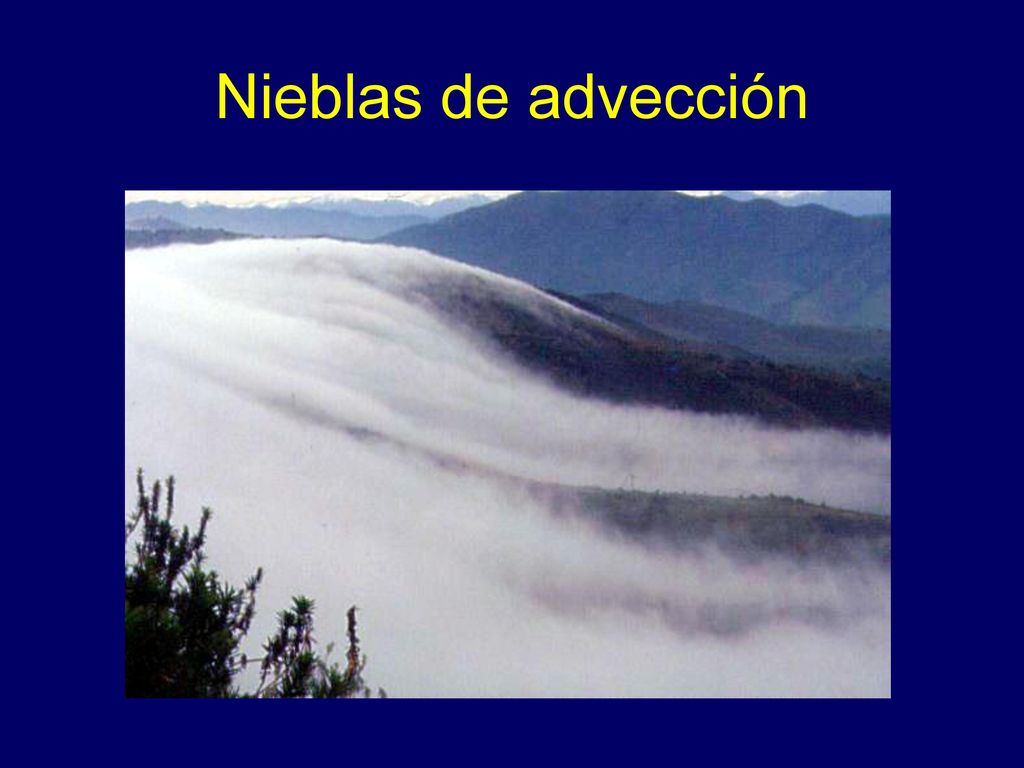

20 Nieblas de Advección

21 Nieblas de advección

22 Nieblas de advección

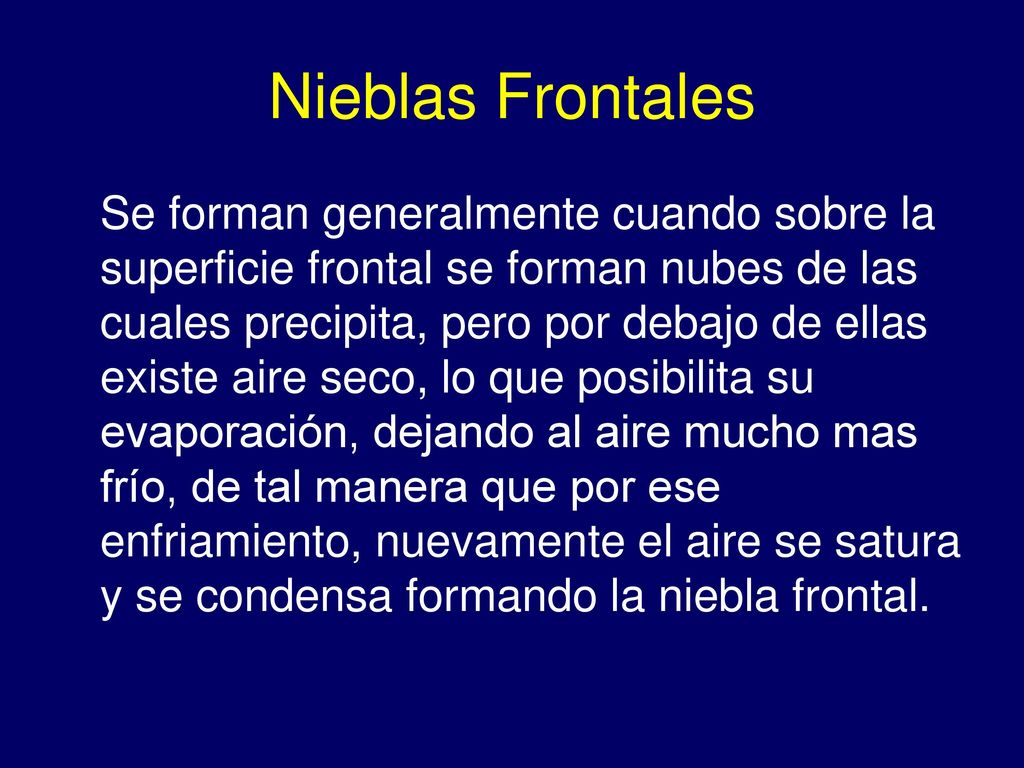

23 Nieblas Frontales Se forman generalmente cuando sobre la superficie frontal se forman nubes de las cuales precipita, pero por debajo de ellas existe aire seco, lo que posibilita su evaporación, dejando al aire mucho mas frío, de tal manera que por ese enfriamiento, nuevamente el aire se satura y se condensa formando la niebla frontal.

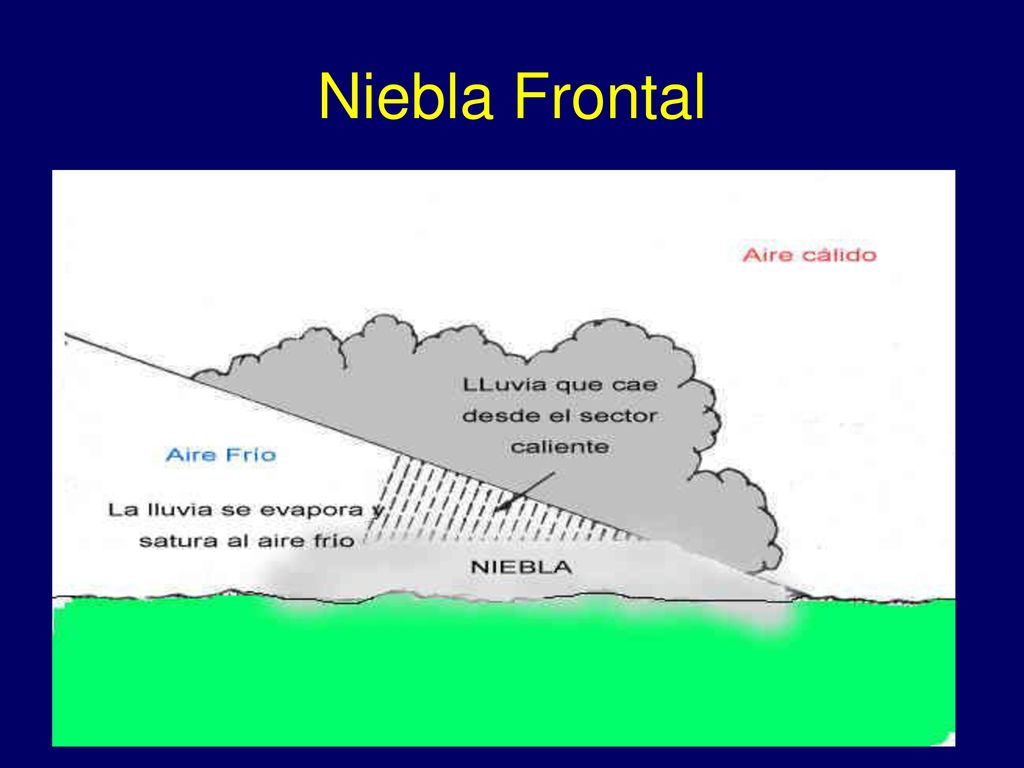

24 Niebla Frontal

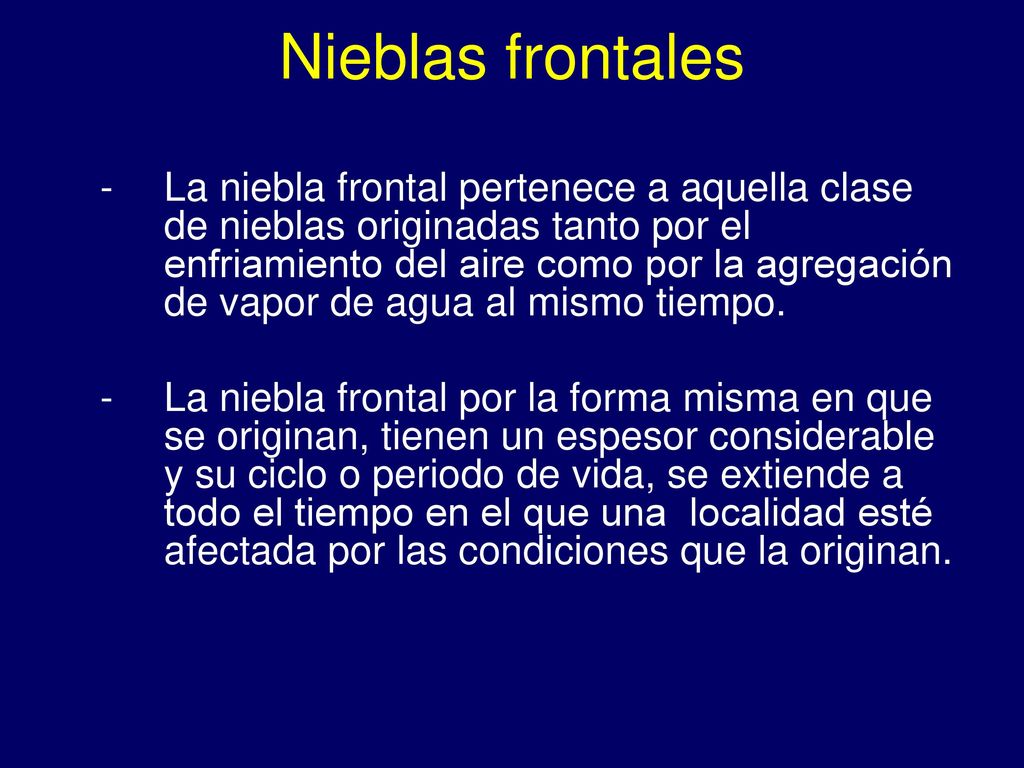

25 Nieblas frontales - La niebla frontal pertenece a aquella clase de nieblas originadas tanto por el enfriamiento del aire como por la agregación de vapor de agua al mismo tiempo. - La niebla frontal por la forma misma en que se originan, tienen un espesor considerable y su ciclo o periodo de vida, se extiende a todo el tiempo en el que una localidad esté afectada por las condiciones que la originan.

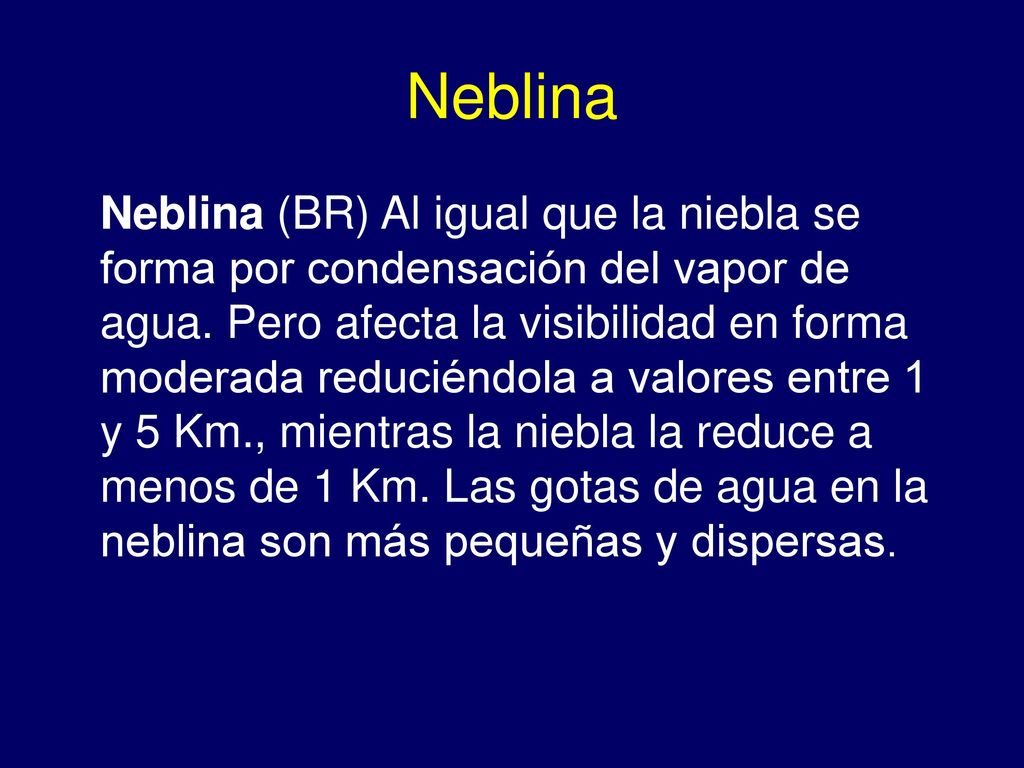

26 Neblina Neblina (BR) Al igual que la niebla se forma por condensación del vapor de agua. Pero afecta la visibilidad en forma moderada reduciéndola a valores entre 1 y 5 Km., mientras la niebla la reduce a menos de 1 Km. Las gotas de agua en la neblina son más pequeñas y dispersas.

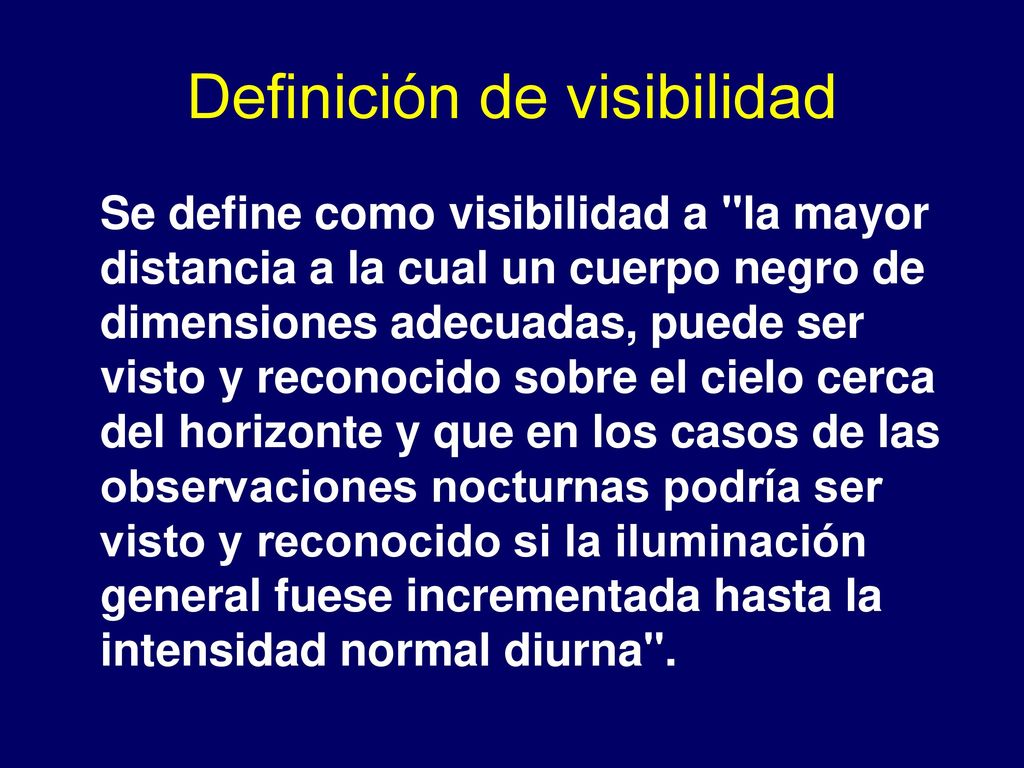

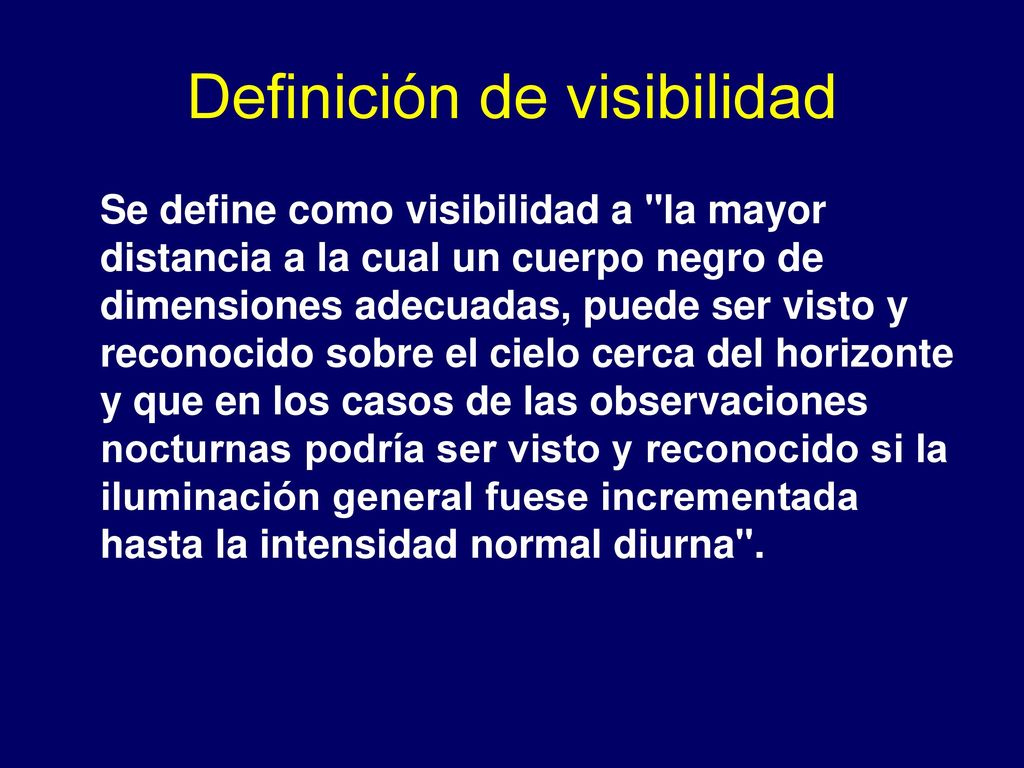

27 Definición de visibilidad
Se define como visibilidad a "la mayor distancia a la cual un cuerpo negro de dimensiones adecuadas, puede ser visto y reconocido sobre el cielo cerca del horizonte y que en los casos de las observaciones nocturnas podría ser visto y reconocido si la iluminación general fuese incrementada hasta la intensidad normal diurna".

28 Definición de visibilidad
Se define como visibilidad a "la mayor distancia a la cual un cuerpo negro de dimensiones adecuadas, puede ser visto y reconocido sobre el cielo cerca del horizonte y que en los casos de las observaciones nocturnas podría ser visto y reconocido si la iluminación general fuese incrementada hasta la intensidad normal diurna".

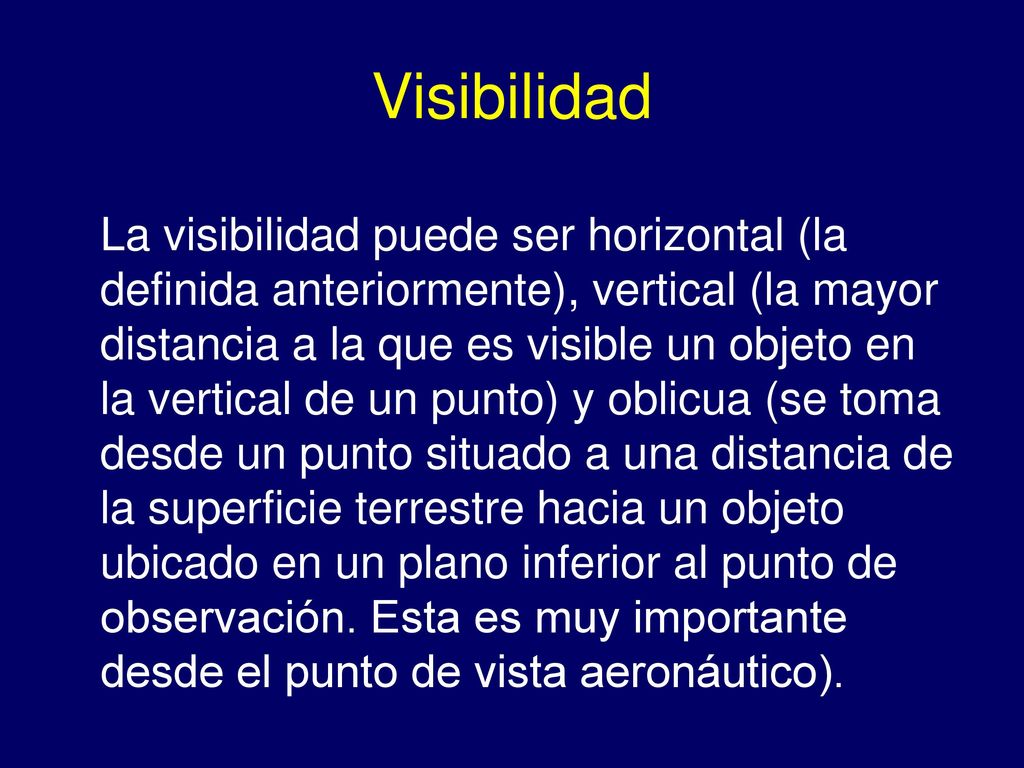

29 Visibilidad La visibilidad puede ser horizontal (la definida anteriormente), vertical (la mayor distancia a la que es visible un objeto en la vertical de un punto) y oblicua (se toma desde un punto situado a una distancia de la superficie terrestre hacia un objeto ubicado en un plano inferior al punto de observación. Esta es muy importante desde el punto de vista aeronáutico).

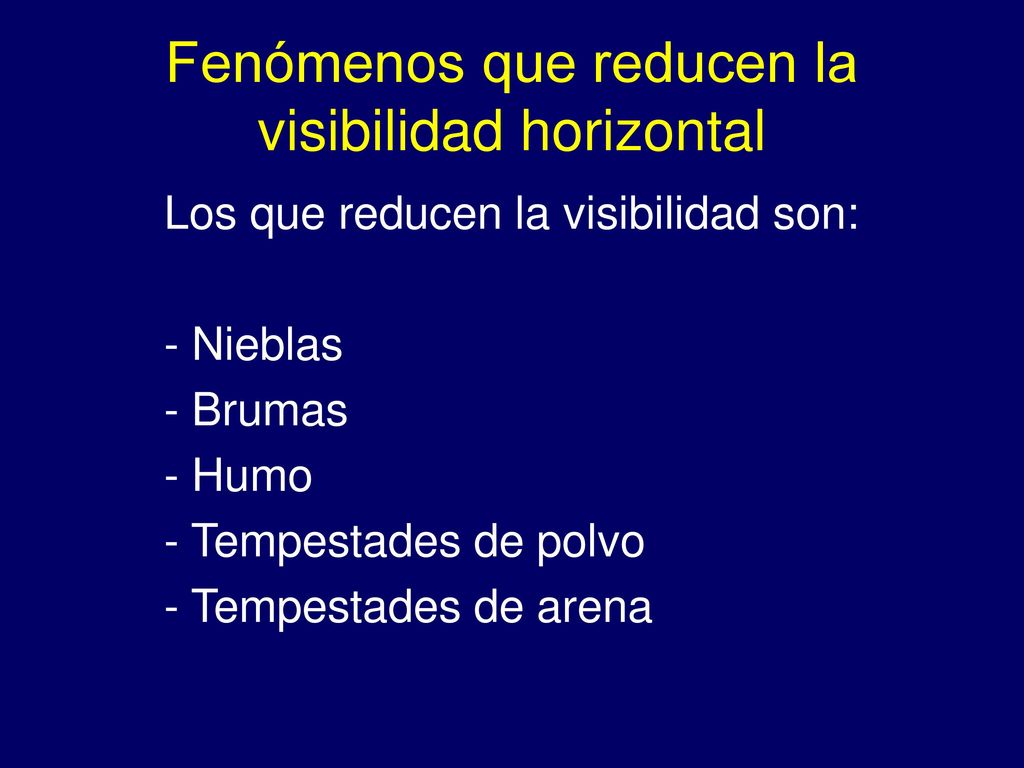

30 Fenómenos que reducen la visibilidad horizontal
Los que reducen la visibilidad son: - Nieblas - Brumas - Humo - Tempestades de polvo - Tempestades de arena

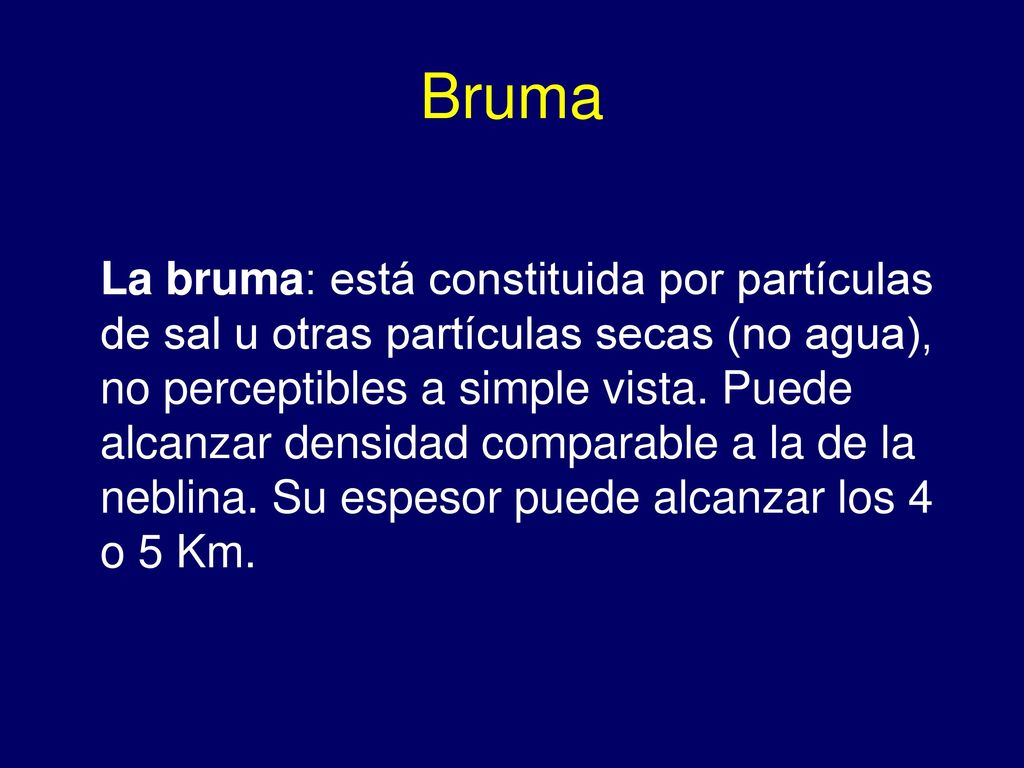

31 Bruma La bruma: está constituida por partículas de sal u otras partículas secas (no agua), no perceptibles a simple vista. Puede alcanzar densidad comparable a la de la neblina. Su espesor puede alcanzar los 4 o 5 Km.

32 Ventisca La ventisca: Constituida por partículas de nieve seca, elevadas desde la superficie por la acción del viento. Puede ser alta o baja de acuerdo a la altura que dichas partículas alcancen.

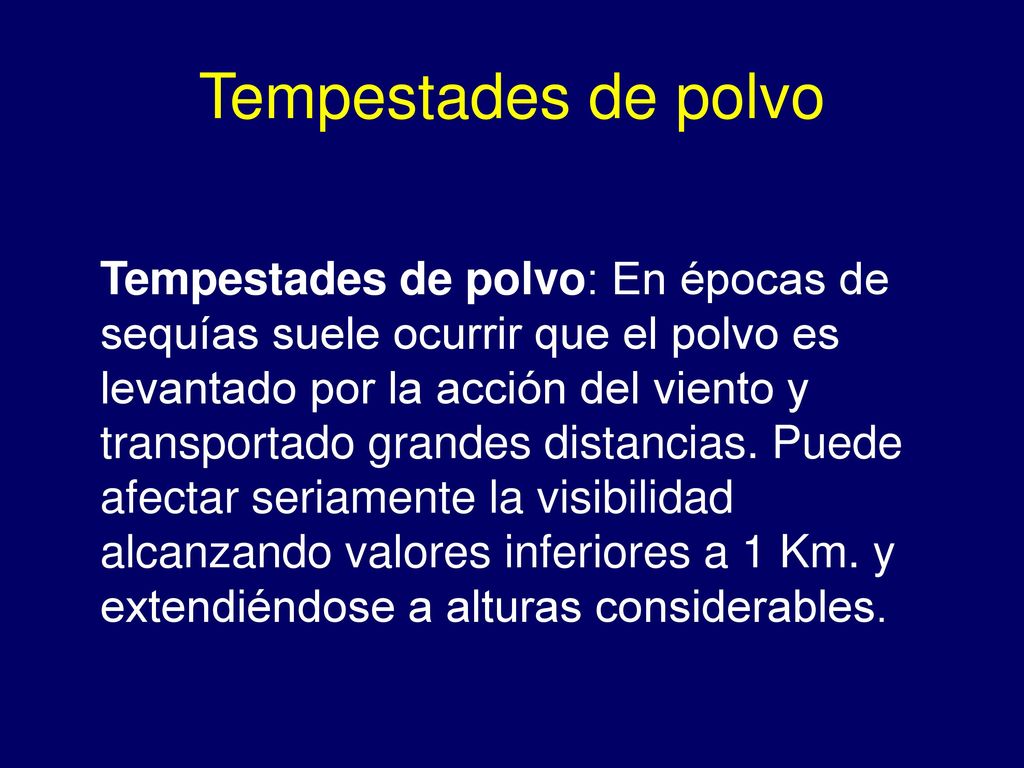

33 Tempestades de polvo Tempestades de polvo: En épocas de sequías suele ocurrir que el polvo es levantado por la acción del viento y transportado grandes distancias. Puede afectar seriamente la visibilidad alcanzando valores inferiores a 1 Km. y extendiéndose a alturas considerables.

34 Tormenta ó Tempestad de polvo

35 Tormenta o Tempestad de polvo

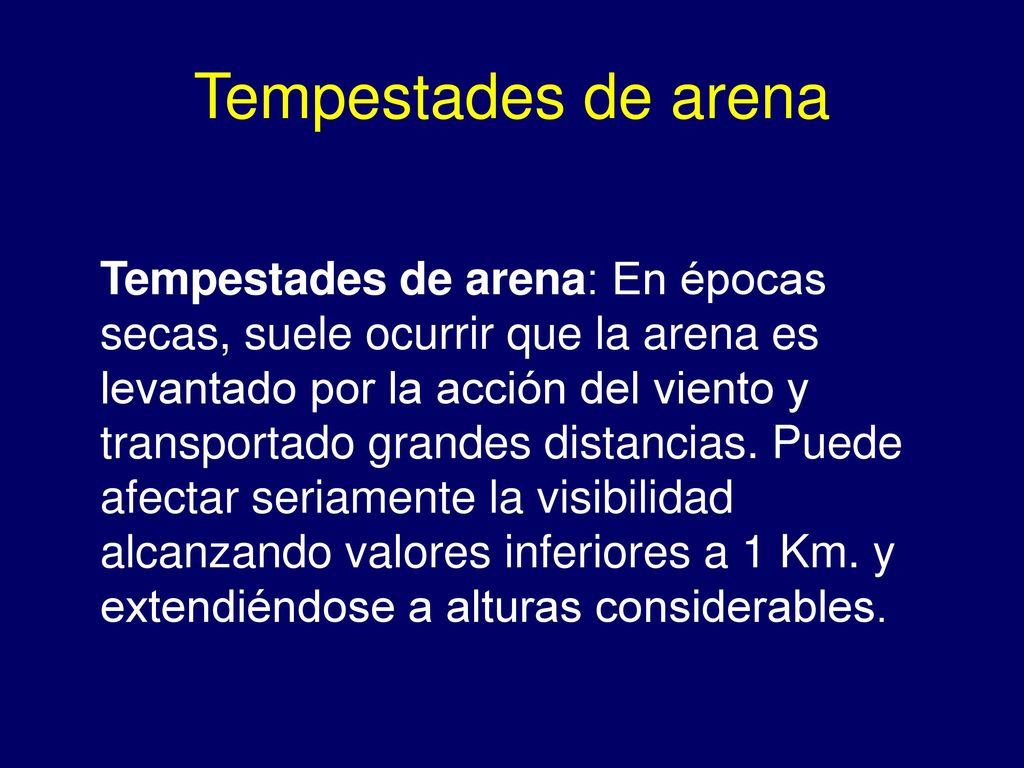

36 Tempestades de arena Tempestades de arena: En épocas secas, suele ocurrir que la arena es levantado por la acción del viento y transportado grandes distancias. Puede afectar seriamente la visibilidad alcanzando valores inferiores a 1 Km. y extendiéndose a alturas considerables.

37 Tormentas de arena

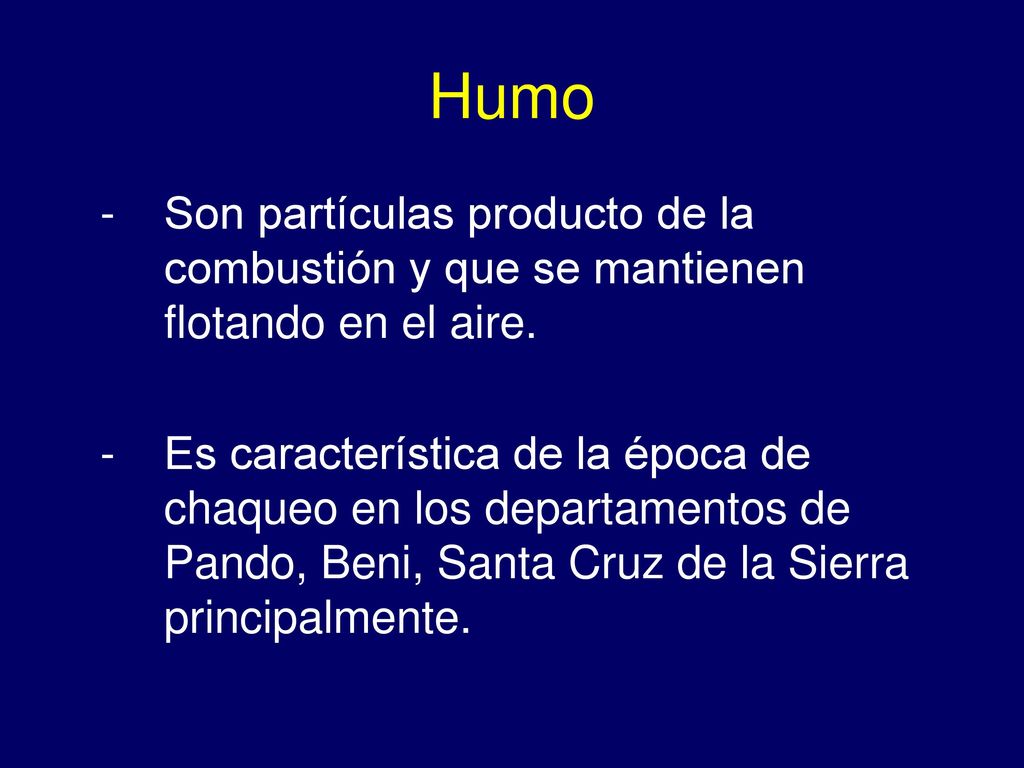

38 Humo - Son partículas producto de la combustión y que se mantienen flotando en el aire. - Es característica de la época de chaqueo en los departamentos de Pando, Beni, Santa Cruz de la Sierra principalmente.

39 Humo
