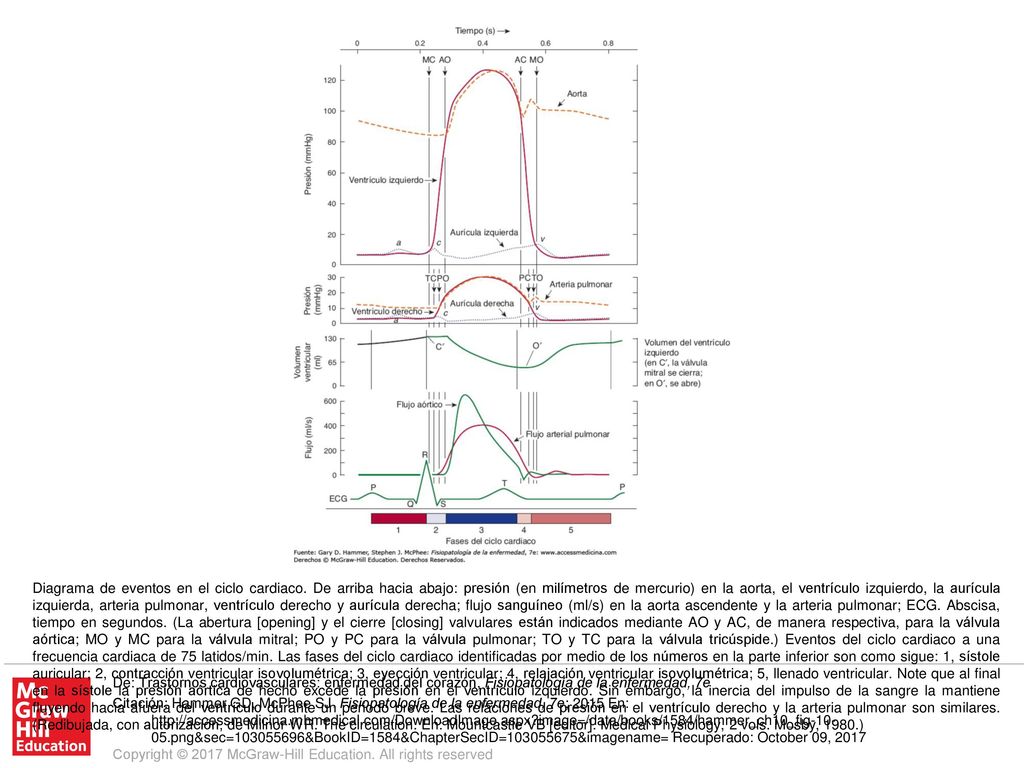

Diagrama de eventos en el ciclo cardiaco
Diagrama de eventos en el ciclo cardiaco. De arriba hacia abajo: presión (en milímetros de mercurio) en la aorta, el ventrículo izquierdo, la aurícula izquierda, arteria pulmonar, ventrículo derecho y aurícula derecha; flujo sanguíneo (ml/s) en la aorta ascendente y la arteria pulmonar; ECG. Abscisa, tiempo en segundos. (La abertura [opening] y el cierre [closing] valvulares están indicados mediante AO y AC, de manera respectiva, para la válvula aórtica; MO y MC para la válvula mitral; PO y PC para la válvula pulmonar; TO y TC para la válvula tricúspide.) Eventos del ciclo cardiaco a una frecuencia cardiaca de 75 latidos/min. Las fases del ciclo cardiaco identificadas por medio de los números en la parte inferior son como sigue: 1, sístole auricular; 2, contracción ventricular isovolumétrica; 3, eyección ventricular; 4, relajación ventricular isovolumétrica; 5, llenado ventricular. Note que al final en la sístole la presión aórtica de hecho excede la presión en el ventrículo izquierdo. Sin embargo, la inercia del impulso de la sangre la mantiene fluyendo hacia afuera del ventrículo durante un periodo breve. Las relaciones de presión en el ventrículo derecho y la arteria pulmonar son similares. (Redibujada, con autorización, de Milnor WR. The circulation. En: Mountcastle VB [editor]. Medical Physiology, 2 vols. Mosby, 1980.) De: Trastornos cardiovasculares: enfermedad del corazón, Fisiopatología de la enfermedad, 7e Citación: Hammer GD, McPhee SJ. Fisiopatología de la enfermedad, 7e; 2015 En: Recuperado: October 09, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
