2 USO Y APLICACIONES PARA LOS CUALES SE DISEÑAN EQUIPOS HIDROGRAFICOS
MODULO 10 USO Y APLICACIONES PARA LOS CUALES SE DISEÑAN EQUIPOS HIDROGRAFICOS

3 Pioneros en Sistemas Multihaz de Banda ancha
Sonic 2026 Sonic 2024 Sonic 2022 Sonic 2020

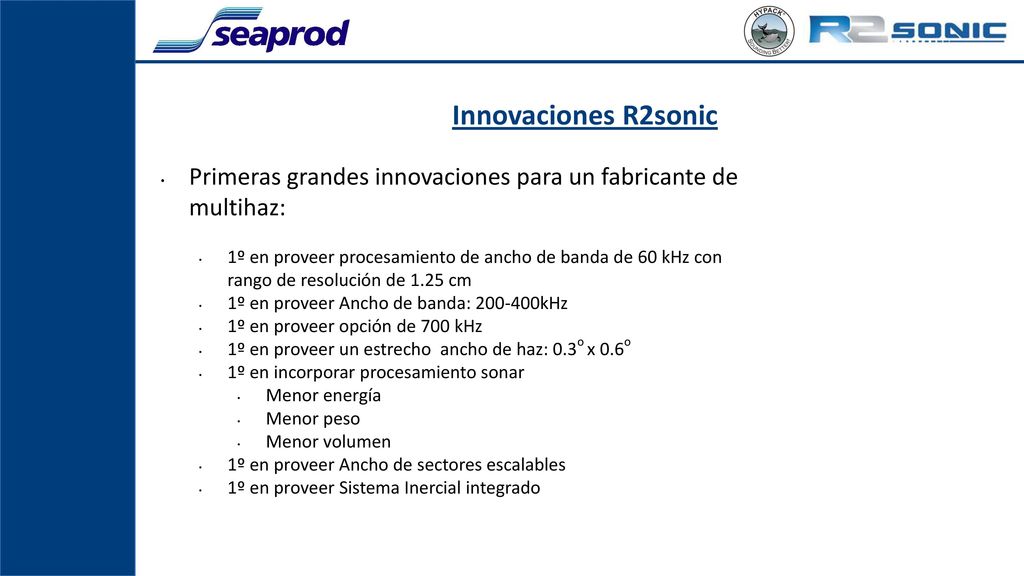

4 Innovaciones R2sonic Primeras grandes innovaciones para un fabricante de multihaz: 1º en proveer procesamiento de ancho de banda de 60 kHz con rango de resolución de 1.25 cm 1º en proveer Ancho de banda: kHz 1º en proveer opción de 700 kHz 1º en proveer un estrecho ancho de haz: 0.3o x 0.6o 1º en incorporar procesamiento sonar Menor energía Menor peso Menor volumen 1º en proveer Ancho de sectores escalables 1º en proveer Sistema Inercial integrado

5 Concepto Sonic Control & pc online Ethernet Switch Controlador SIM
Gigabit Ethernet Ethernet Switch Controlador SIM GPS 1PPS ZDA Movimiento Velocidad Sonido 48VDC Gigabit Ethernet Receptor 1 Proyector 1

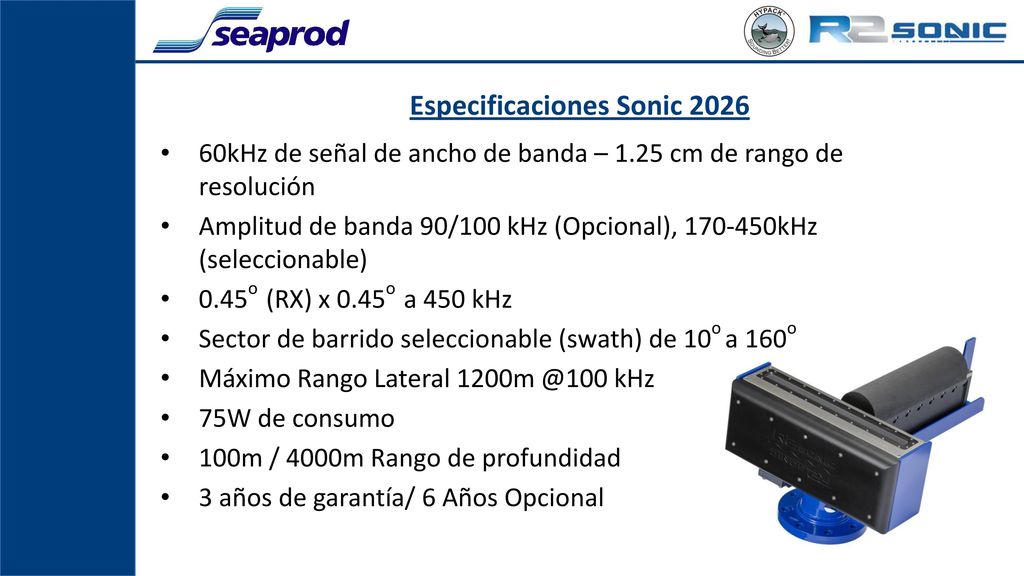

6 Especificaciones Sonic 2026
60kHz de señal de ancho de banda – 1.25 cm de rango de resolución Amplitud de banda 90/100 kHz (Opcional), kHz (seleccionable) 0.45o (RX) x 0.45o a 450 kHz Sector de barrido seleccionable (swath) de 10o a 160o Máximo Rango Lateral kHz 75W de consumo 100m / 4000m Rango de profundidad 3 años de garantía/ 6 Años Opcional

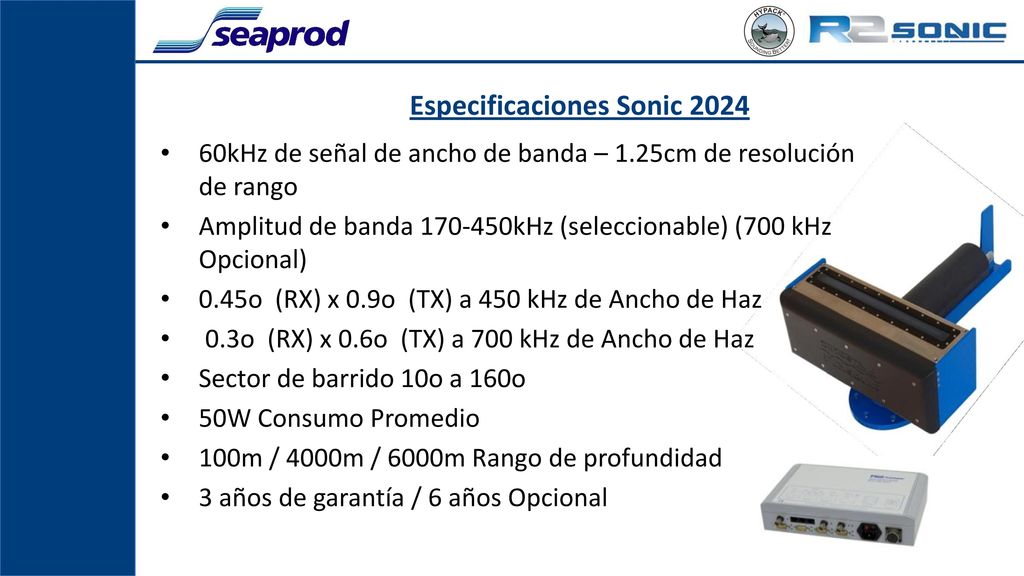

7 Especificaciones Sonic 2024
60kHz de señal de ancho de banda – 1.25cm de resolución de rango Amplitud de banda kHz (seleccionable) (700 kHz Opcional) 0.45o (RX) x 0.9o (TX) a 450 kHz de Ancho de Haz 0.3o (RX) x 0.6o (TX) a 700 kHz de Ancho de Haz Sector de barrido 10o a 160o 50W Consumo Promedio 100m / 4000m / 6000m Rango de profundidad 3 años de garantía / 6 años Opcional

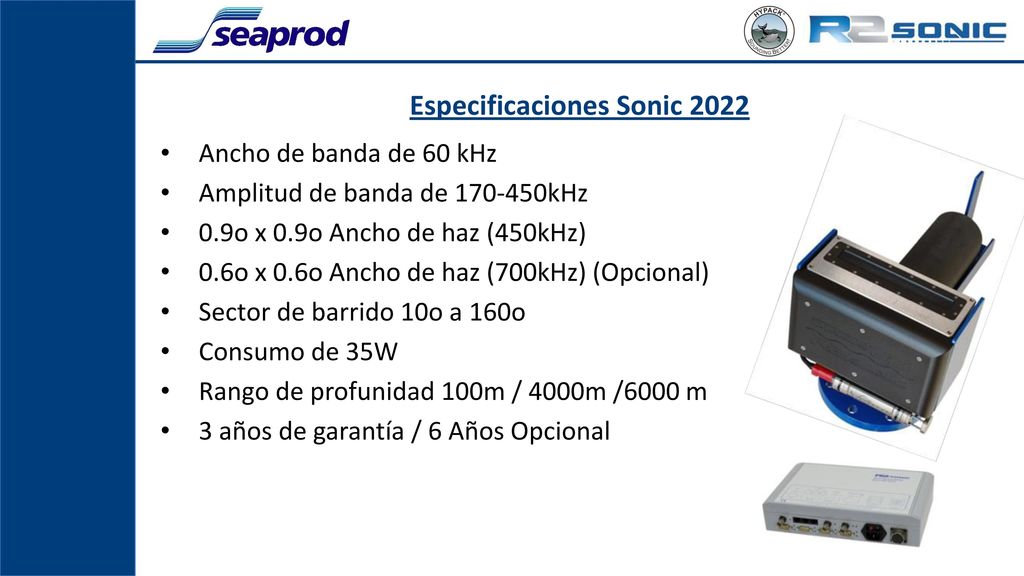

8 Especificaciones Sonic 2022
Ancho de banda de 60 kHz Amplitud de banda de kHz 0.9o x 0.9o Ancho de haz (450kHz) 0.6o x 0.6o Ancho de haz (700kHz) (Opcional) Sector de barrido 10o a 160o Consumo de 35W Rango de profunidad 100m / 4000m /6000 m 3 años de garantía / 6 Años Opcional

9 Filosofía de diseño R2Sonic
VERSATILIDAD Batimetría Truepix Columna de agua Vista de Sonar Frontal Embarcación ROV AUV 0.5m to 450+m sounding depth 10-160° swath 100m-3000m immersion depth rating**

10 ALTA RESOLUCIÓN Disponible en los Sistemas 2024, 2022 y 2020
Habilita la opción de 700 kHz Reduce el ancho de haz Reduce la cobertura a 70 grados Objetivo localizado

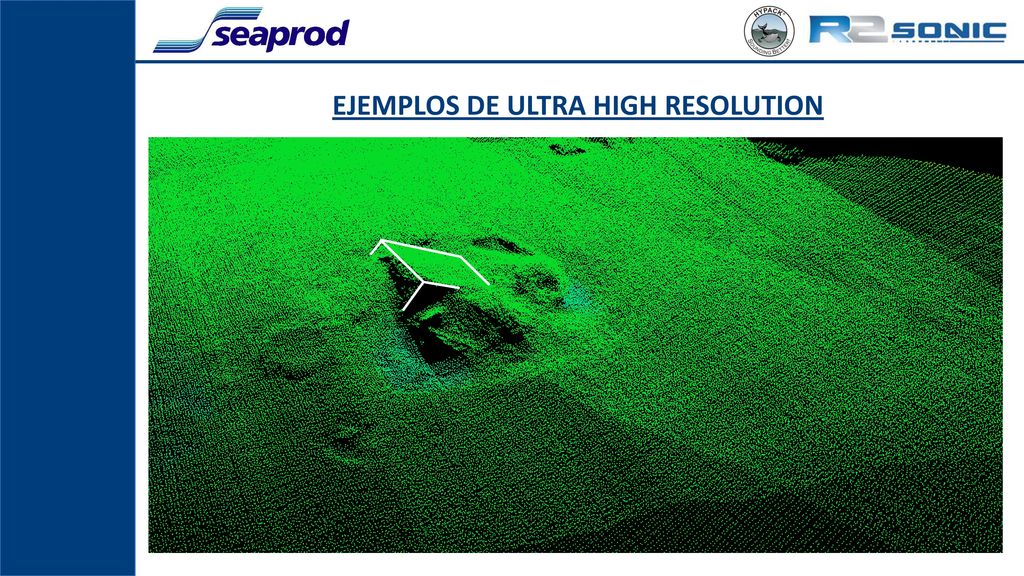

11 EJEMPLOS DE ULTRA HIGH RESOLUTION 700 kHz

12 EJEMPLOS DE ULTRA HIGH RESOLUTION
Tanque tipo Patton – Torreta, Cañon & Cotilla abierta

13 EJEMPLOS DE ULTRA HIGH RESOLUTION

14 TRUEPIX TruePix™ incorpora las mejores funciones del barrido lateral y snippets (imágenes). Grabación por defecto de datos de reflectividad de fondo

15 TRUEPIX

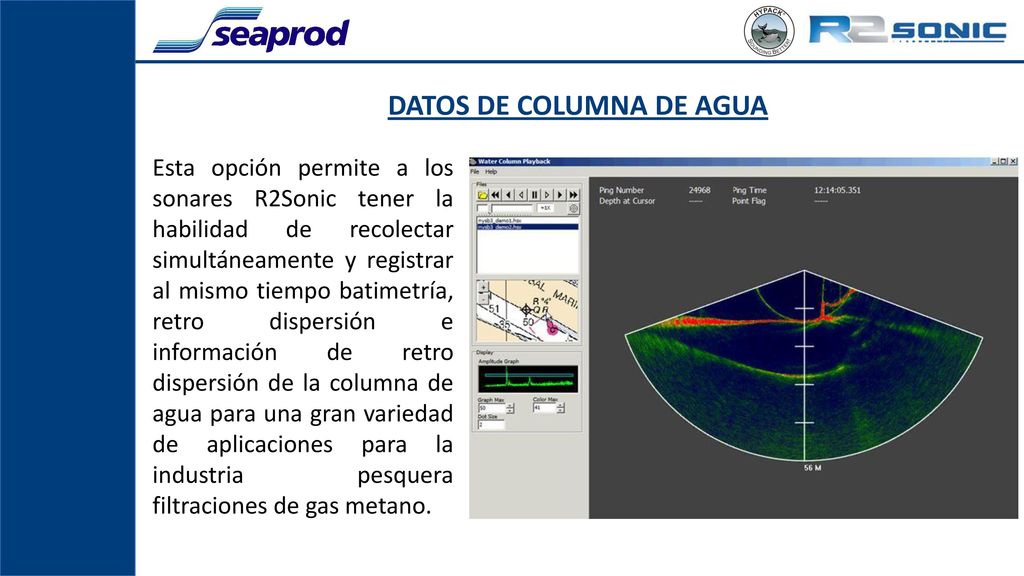

16 DATOS DE COLUMNA DE AGUA
Esta opción permite a los sonares R2Sonic tener la habilidad de recolectar simultáneamente y registrar al mismo tiempo batimetría, retro dispersión e información de retro dispersión de la columna de agua para una gran variedad de aplicaciones para la industria pesquera filtraciones de gas metano.

17 VISTA DE SONAR FRONTAL Cuando es activada la opción de Vista de Sonar Frontal esto permite al usuario cambiar fácilmente la operación del sistema R2Sonic en modo batimetría a Vista de Sonar Frontal que pudiera tanto proyectar 20 grados a lo ancho o un haz angosto de 1 grado. Esta opción puede servir para diferentes aplicaciones tales como: Construcción Marina Operaciones de Dragado y Minería Seguridad y Defensa Investigación Marina

18 SISTEMA INERCIAL DE NAVEGACIÓN
R2Sonic Ofrece 3 tipos de precisión. El sistema incluye un sensor de movimiento inercial es sumergible a 15 metros, la arquitectura del Sistema SIM y Applanix POSView. I2NS™ Type I: 0.01⁰ roll/pitch accuracy with RTK. Based on Trimble Applanix: OceanMaster™ I2NS™ Type II: 0.02⁰ roll/pitch accuracy with RTK. Based on Trimble Applanix: WaveMaster™ I2NS™ Type III: 0.03⁰ roll/pitch accuracy with RTK. Based on Trimble Applanix: SurfMaster™

19 RANGO DE INMERSIÓN GARANTÍA EXTENDIDA
Todos los equipos cuentan con un rango de inmersión de 100 metros pero a petición del cliente se puede suministrar equipos que puedan soportar profundidades desde 4000 a 6000 metros. GARANTÍA EXTENDIDA Todos los equipos R2Sonic cuentan con una garantía de fabrica de 3 años. R2Sonic ofrece la opción de extender la garantía hasta un periodo de 6 años. La compra de la garantía extendida no es necesaria realizarla al momento de la compra. La garantía se puede adquirir antes de finalizar el tercer año de la garantía de fabrica.

20 VENTAJAS DE IMPORTACIÓN Y REPARACIÓN
SEAPROD S.A. de C.V., como representante, ofrece el servicio de mantenimiento preventivo del equipo y soporte técnico, evitando el traslados del Sonar a oficinas centrales de R2Sonic. Todas las opciones de sonar descritas anteriormente pueden ser adquiridas de manera remota. No es necesario adquirirlas con la compra del Sonar esto evita traslados del Sonar a las oficinas centrales de R2Sonic. para realizar dichas actualizaciones. En SEAPROD S.A. de C.V. contamos con la capacidad de realizar el entrenamiento tanto del Sonar R2Sonic como de Hypack. Estos entrenamientos y capacitaciones son impartidos en Español por Ingenieros Mexicanos esto ayuda a generar un ahorro al cliente al no tener que
