1 Fundamentos de Electricidad y Magnetismo. 2012 - I
Tarea 3 G10N22Sebastian

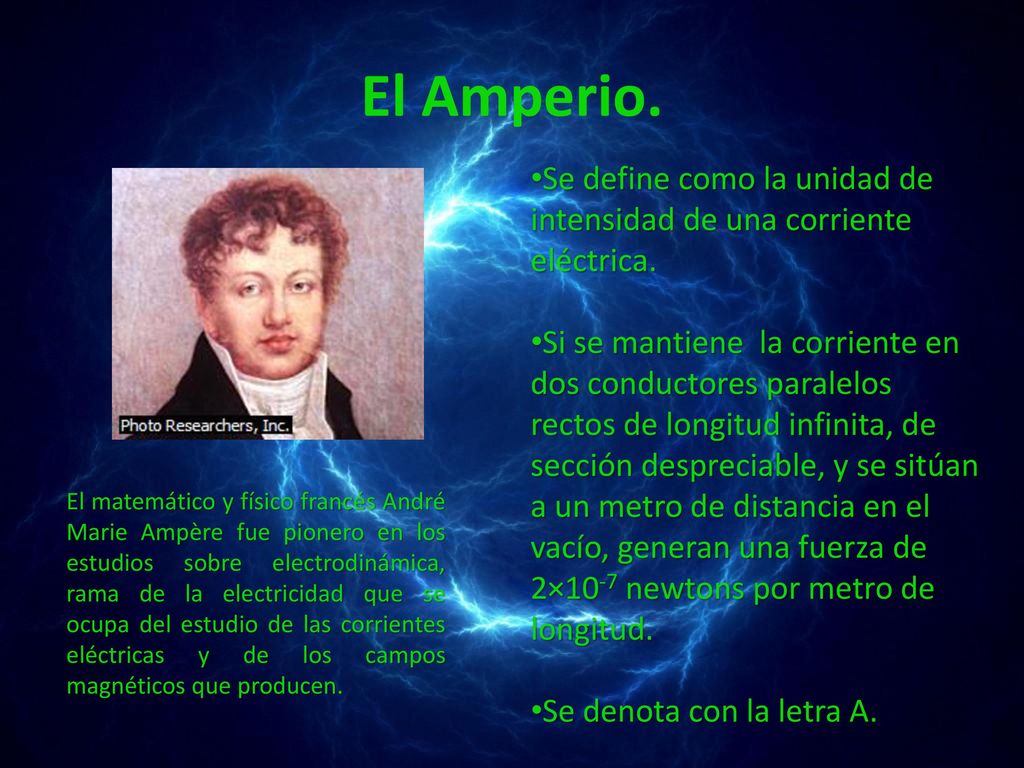

2 El Amperio. Se define como la unidad de intensidad de una corriente eléctrica. Si se mantiene la corriente en dos conductores paralelos rectos de longitud infinita, de sección despreciable, y se sitúan a un metro de distancia en el vacío, generan una fuerza de 2×10-7 newtons por metro de longitud. Se denota con la letra A. El matemático y físico francés André Marie Ampère fue pionero en los estudios sobre electrodinámica, rama de la electricidad que se ocupa del estudio de las corrientes eléctricas y de los campos magnéticos que producen.

3 ¿Cuántos electrones se necesitan para tener un amperio?
Para producir una corriente de 1 A se necesita 1 C/s , entonces tenemos:

4 Tesla y Gauss. El Tesla (T) se define como la inducción de un campo magnético que ejerce una fuerza de 1 N sobre una carga de 1 C que se mueve a velocidad de 1 m/s dentro del campo y perpendicularmente a las líneas de inducción magnética. El Gauss se define como la unidad de campo magnético y se denota con la letra G.

5 Inductor Los inductores consisten en un hilo conductor enrollado en forma de bobina. Al pasar una corriente a través de la bobina, alrededor de la misma se crea un campo magnético que tiende a oponerse a los cambios bruscos de la intensidad de la corriente.

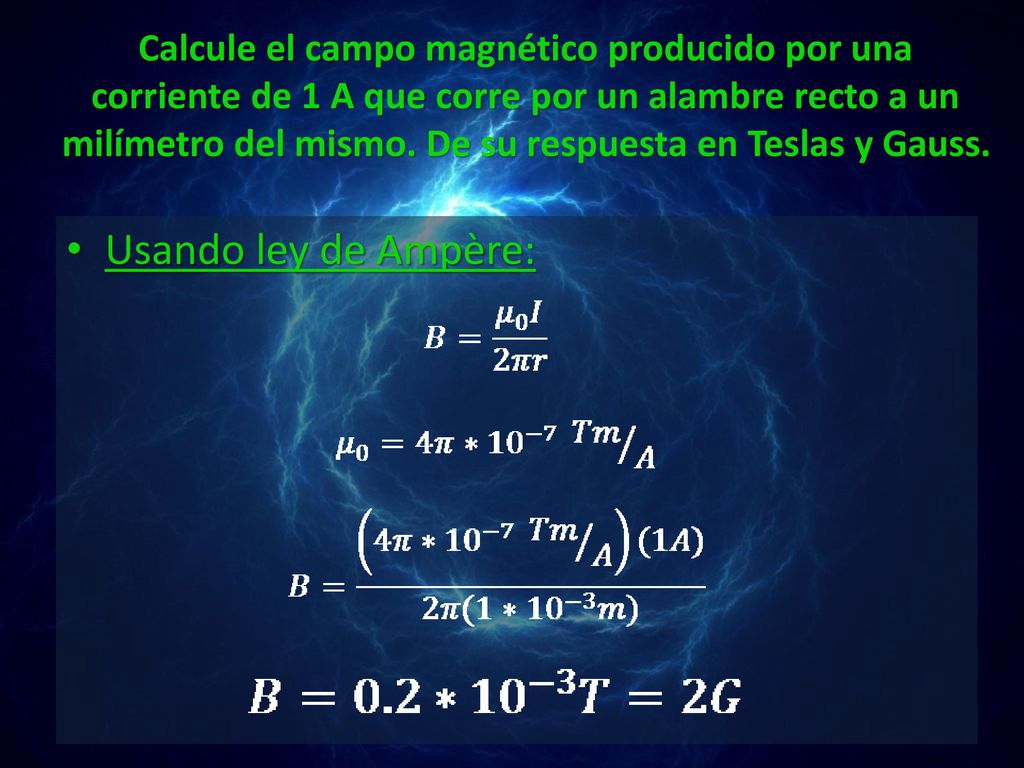

6 Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss. Usando ley de Ampère:

7 Intensidad del campo Geomagnético.
Las unidades en que se mide el campo magnético son el Gauss, el Weber por metro cuadrado el gamma y el Tesla, y tenemos la siguiente relación. La intensidad del campo geomagnético varía entre gammas (3·10^-5T, 0.3G) en el ecuador y gammas (6·10^-5T,0.6G) en los polos. Las variaciones en días tranquilos esta entre 20 y 100 gammas. Las variaciones en días perturbados llegan hasta 1000 gammas.

8 Por ley de Ampère: 100 espiras: 10000 espiras:
Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4cm de diámetro, con 100 espiras y otro con espiras e I=100mA. Por ley de Ampère: 100 espiras: 10000 espiras:

9 Bibliografía. http://es.wikipedia.org/w/index.php?oldid=54712985
Microsoft ® Encarta ® © Microsoft Corporation. Reservados todos los derechos. Física Raymond - Serway; Para ciencias e ingeniería; Tomo II.
