TÍTULO: PUENTES DE ARMADURA METÁLICA.

Presentación del tema: "TÍTULO: PUENTES DE ARMADURA METÁLICA."— Transcripción de la presentación:

1 TÍTULO: PUENTES DE ARMADURA METÁLICA.
20/04/2018 9:09:38 20/04/2018 9:09:38 Instituto Superior Politécnico José Antonio Echeverría Facultad de Ingeniería Civil Jornada Científica Estudiantil TÍTULO: PUENTES DE ARMADURA METÁLICA. AUTORES: YOSNIEL PADRÓN HURTADO DAIMARA GÁMEZ GÓMEZ YANET GARCÍA LUIS GRUPO: C-42 ABRIL DE 2010

2 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE INTRODUCCIÓN PUENTE. Estructura que por lo general se destina a soportar el tránsito ferroviario, rodado o de peatones, salvando los obstáculos que ofrecen las masas acuáticas, valles, quebradas, líneas férreas, carreteras y calles. Otra aplicación no tan corriente es la de ayudar a los acueductos, canales de irrigación, oleoductos y cintas transportadoras a salvar los accidentes del terreno.

3 PUENTES DE ARMADURA METÁLICA

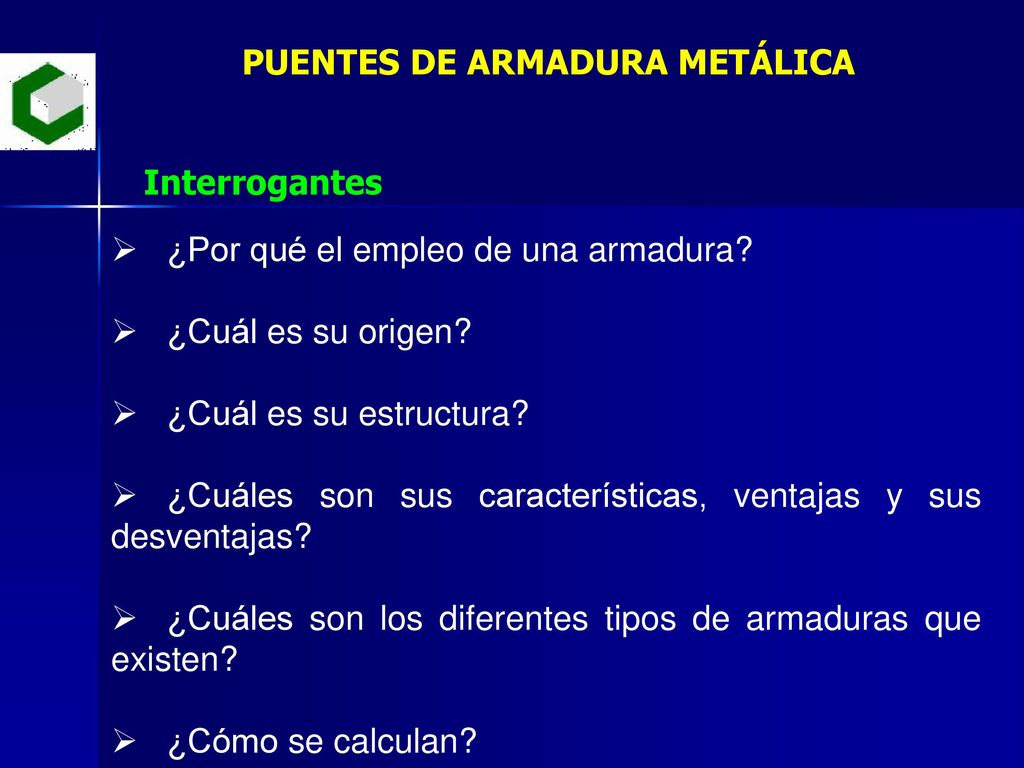

Interrogantes ¿Por qué el empleo de una armadura? ¿Cuál es su origen? ¿Cuál es su estructura? ¿Cuáles son sus características, ventajas y sus desventajas? ¿Cuáles son los diferentes tipos de armaduras que existen? ¿Cómo se calculan?

4 PUENTES DE ARMADURA METÁLICA

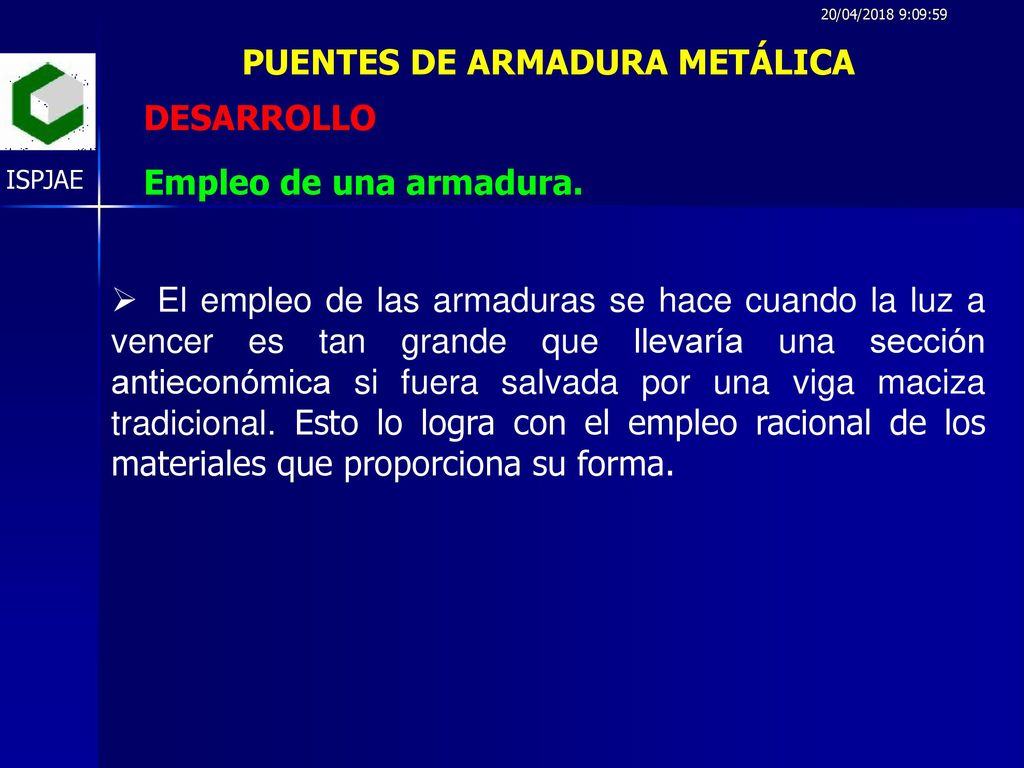

20/04/2018 9:09:38 ISPJAE DESARROLLO Empleo de una armadura. El empleo de las armaduras se hace cuando la luz a vencer es tan grande que llevaría una sección antieconómica si fuera salvada por una viga maciza tradicional. Esto lo logra con el empleo racional de los materiales que proporciona su forma.

5 PUENTES DE ARMADURA METÁLICA

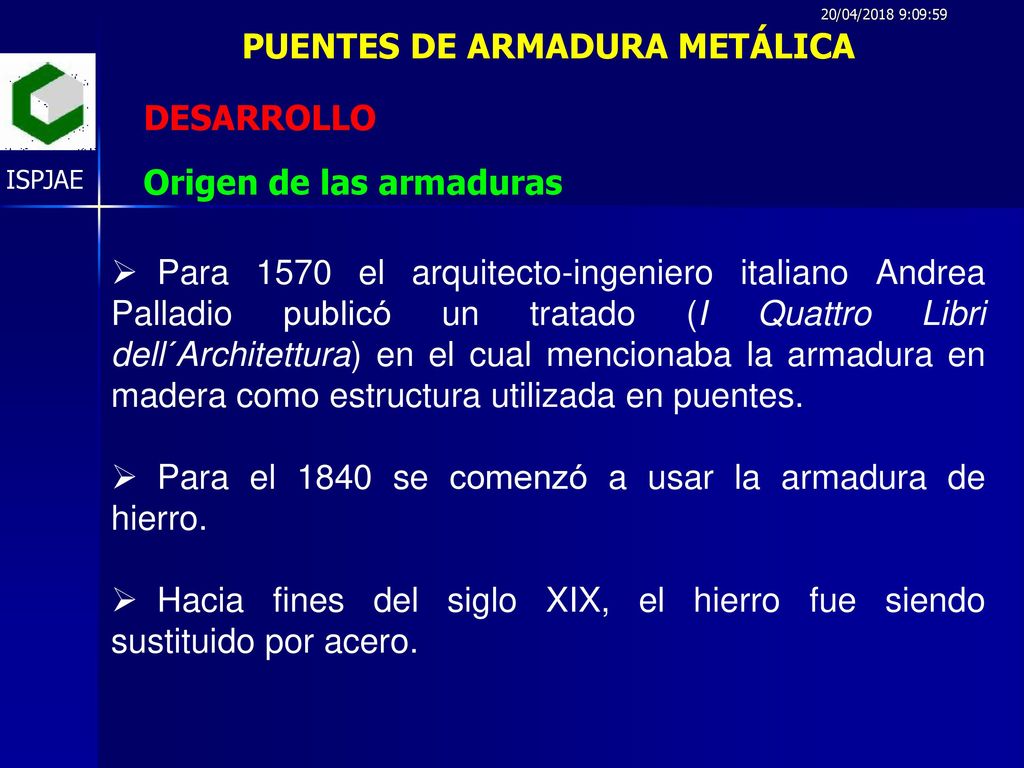

20/04/2018 9:09:38 ISPJAE DESARROLLO Origen de las armaduras Para 1570 el arquitecto-ingeniero italiano Andrea Palladio publicó un tratado (I Quattro Libri dell´Architettura) en el cual mencionaba la armadura en madera como estructura utilizada en puentes. Para el 1840 se comenzó a usar la armadura de hierro. Hacia fines del siglo XIX, el hierro fue siendo sustituido por acero.

6 PUENTES DE ARMADURA METÁLICA

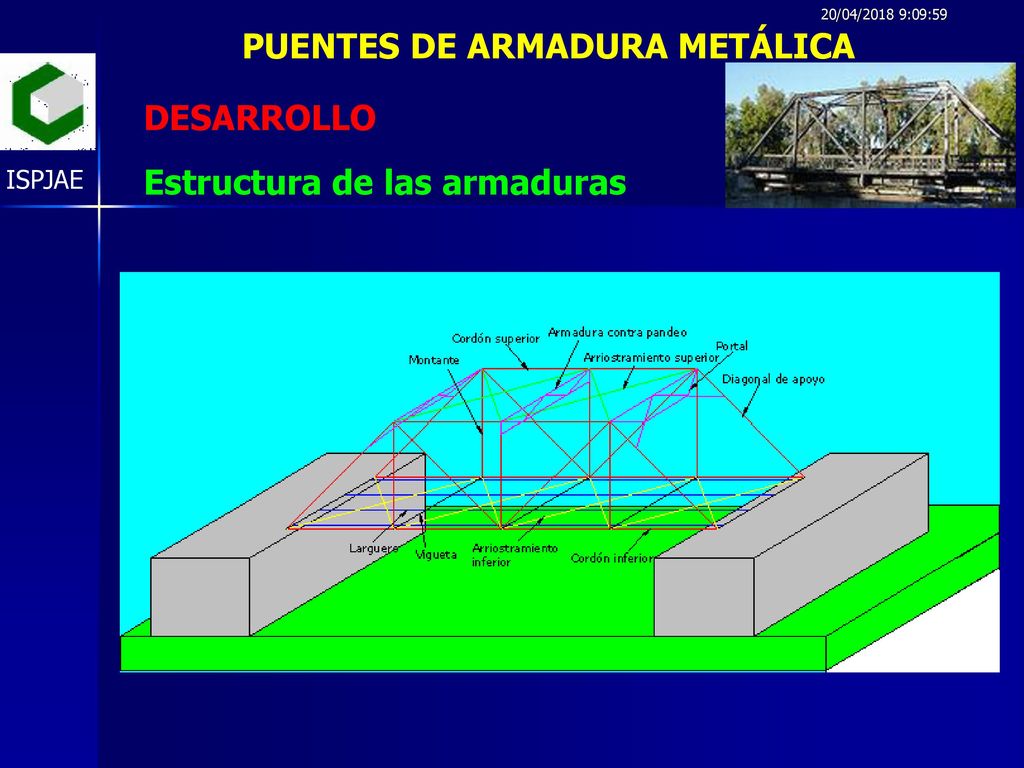

20/04/2018 9:09:38 ISPJAE DESARROLLO Estructura de las armaduras

7 PUENTES DE ARMADURA METÁLICA

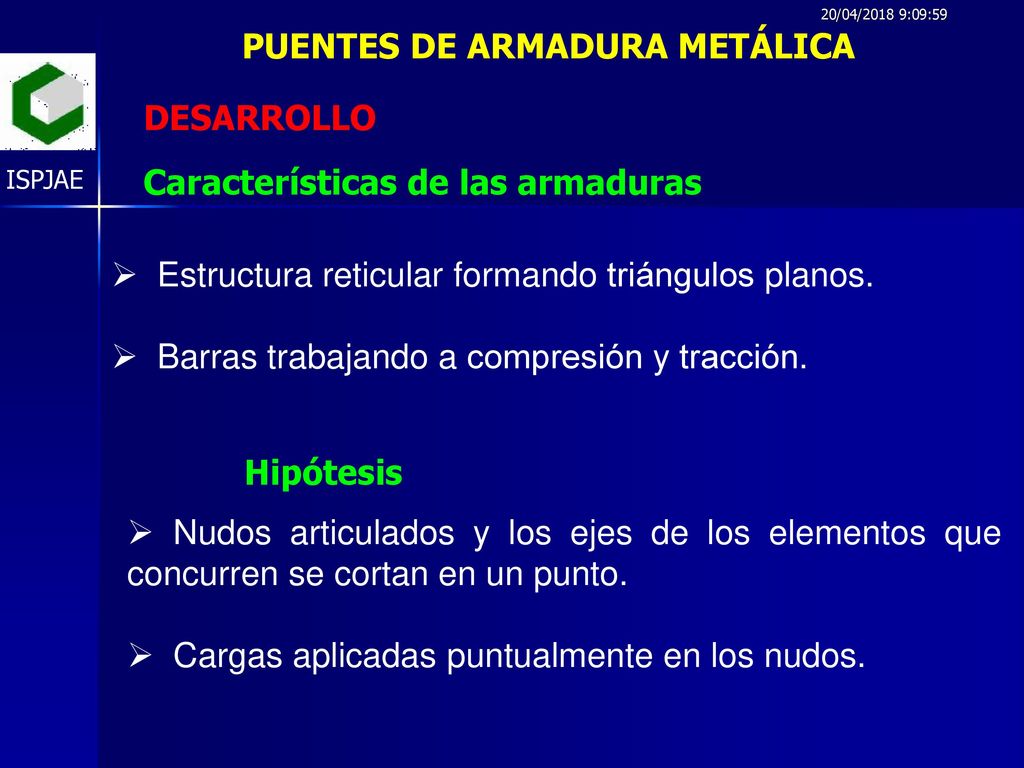

20/04/2018 9:09:38 ISPJAE DESARROLLO Características de las armaduras Estructura reticular formando triángulos planos. Barras trabajando a compresión y tracción. Hipótesis Nudos articulados y los ejes de los elementos que concurren se cortan en un punto. Cargas aplicadas puntualmente en los nudos.

8 PUENTES DE ARMADURA METÁLICA

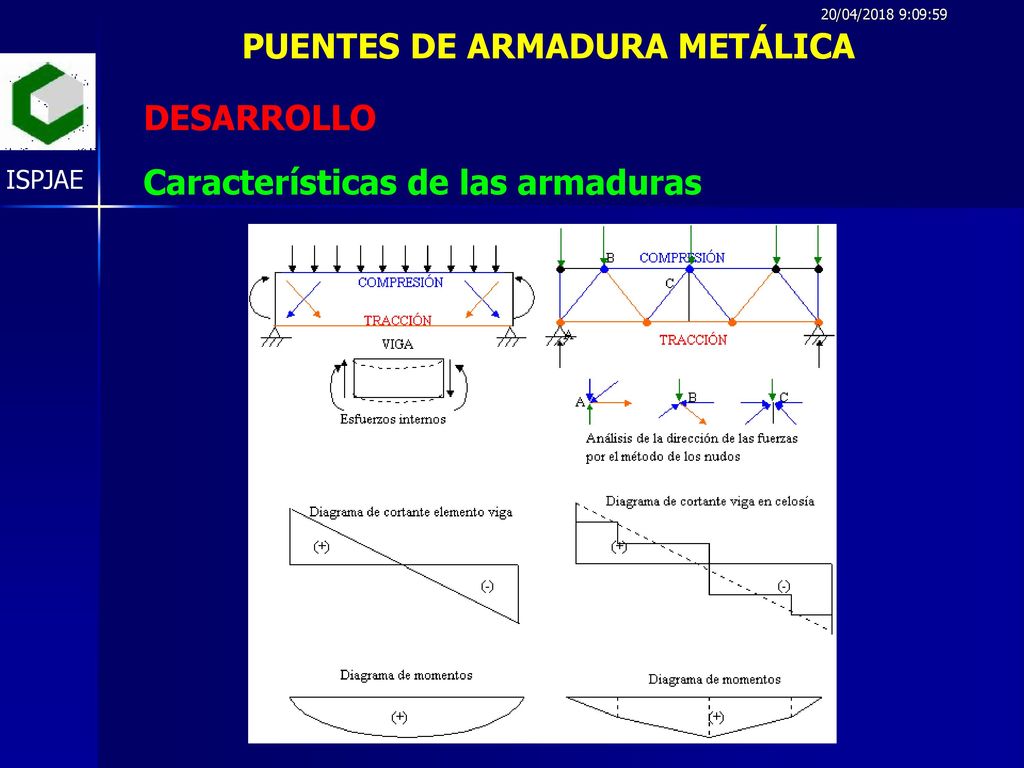

20/04/2018 9:09:38 ISPJAE DESARROLLO Características de las armaduras

9 PUENTES DE ARMADURA METÁLICA

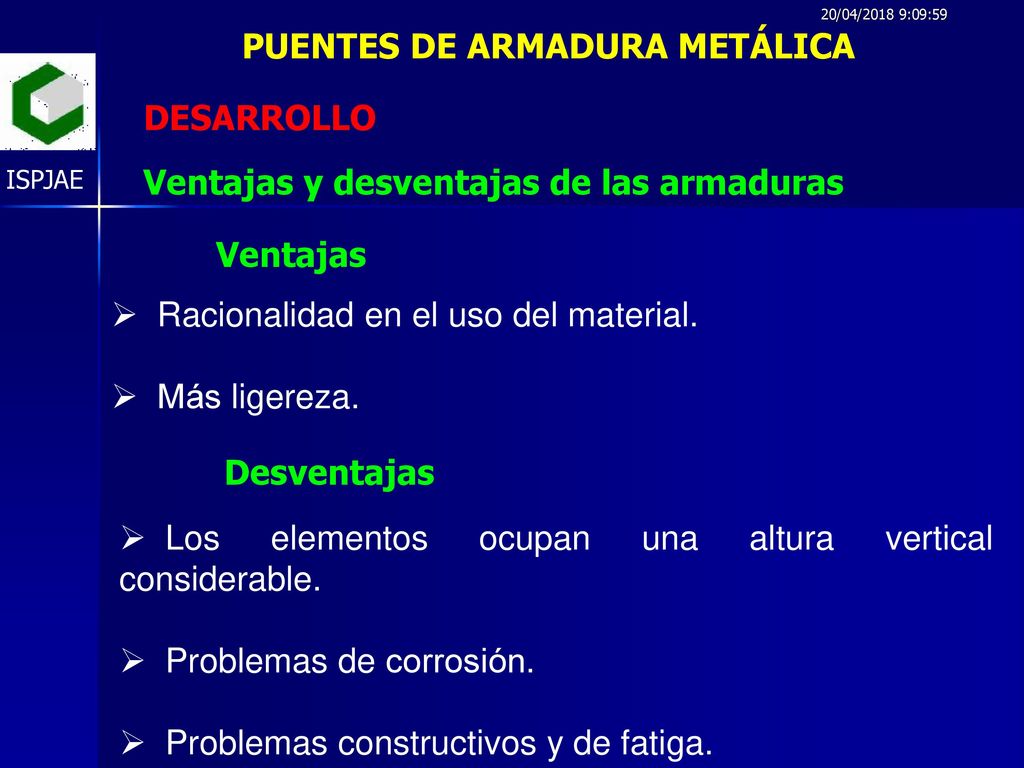

20/04/2018 9:09:38 ISPJAE DESARROLLO Ventajas y desventajas de las armaduras Ventajas Racionalidad en el uso del material. Más ligereza. Desventajas Los elementos ocupan una altura vertical considerable. Problemas de corrosión. Problemas constructivos y de fatiga.

10 PUENTES DE ARMADURA METÁLICA

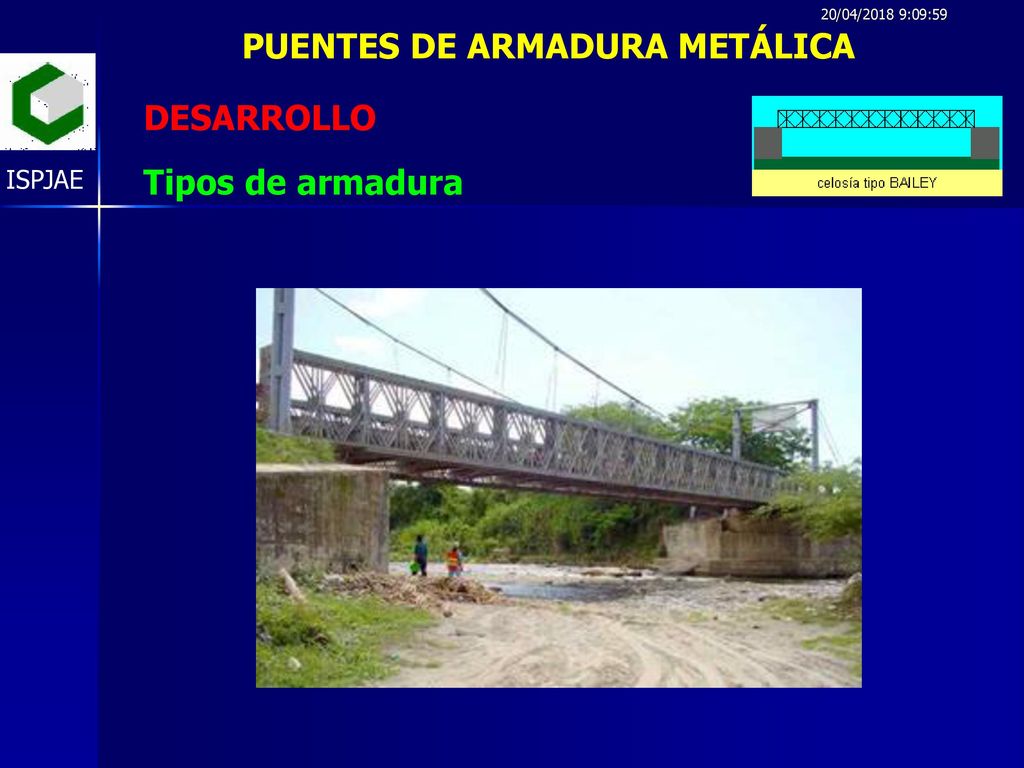

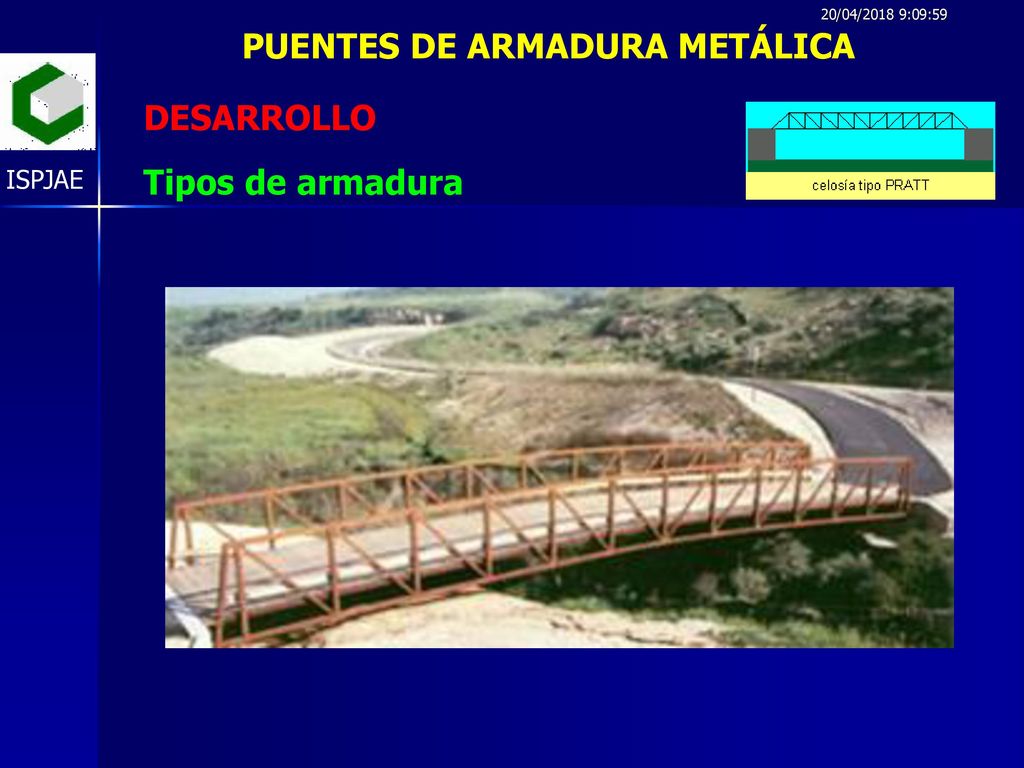

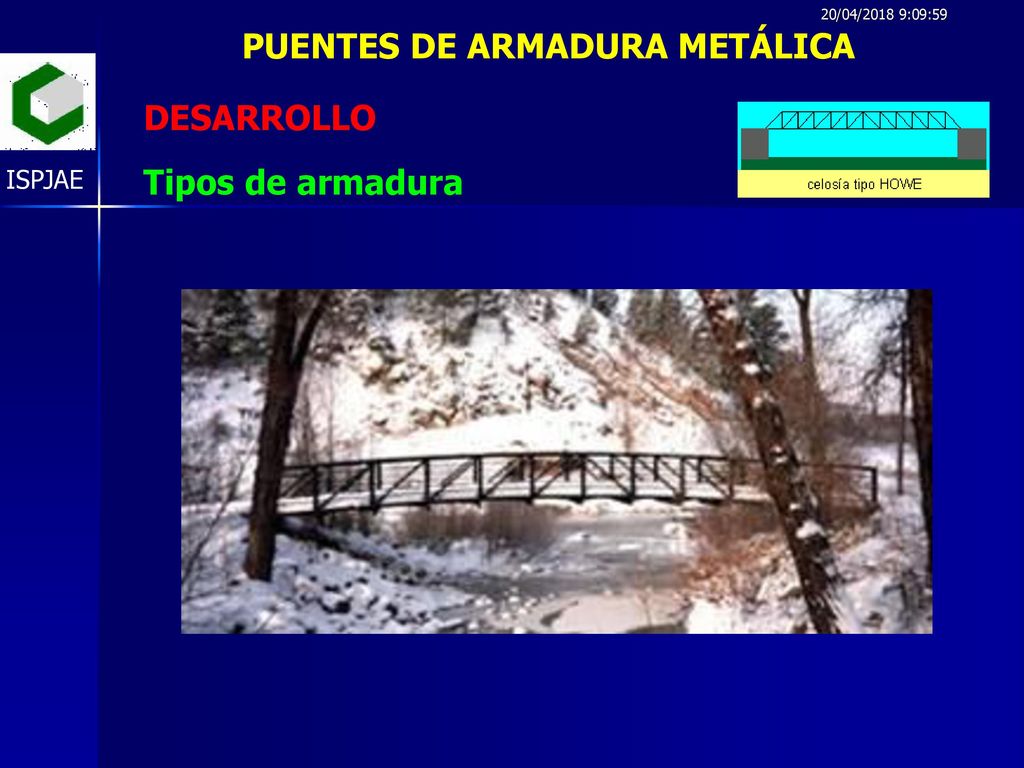

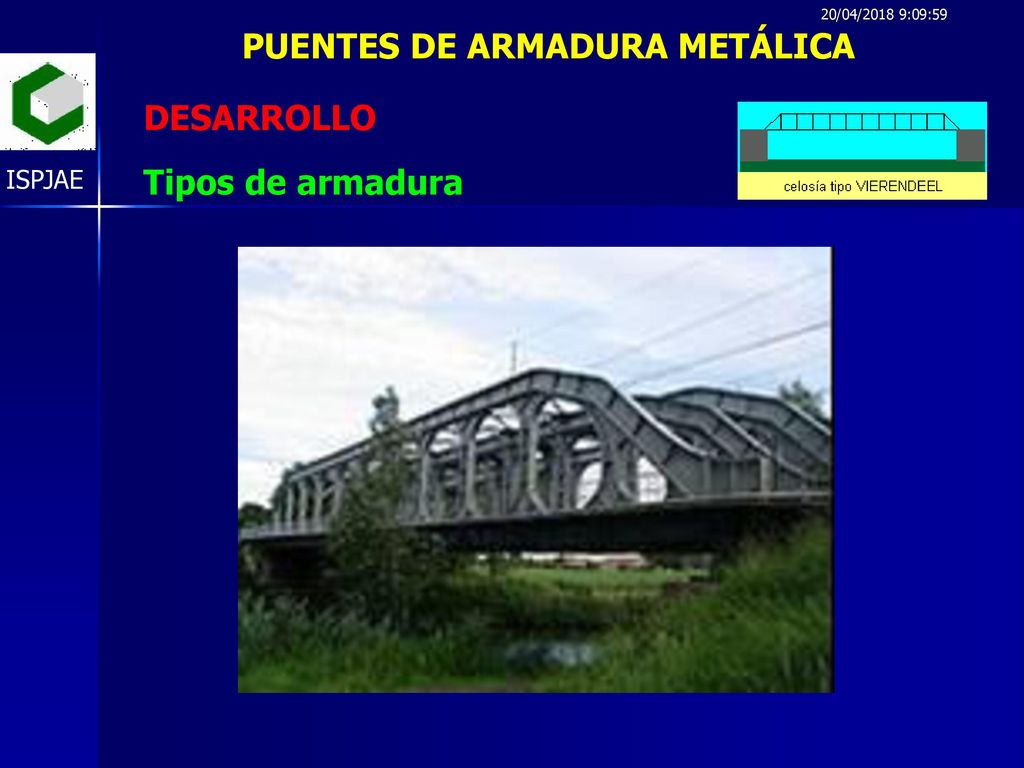

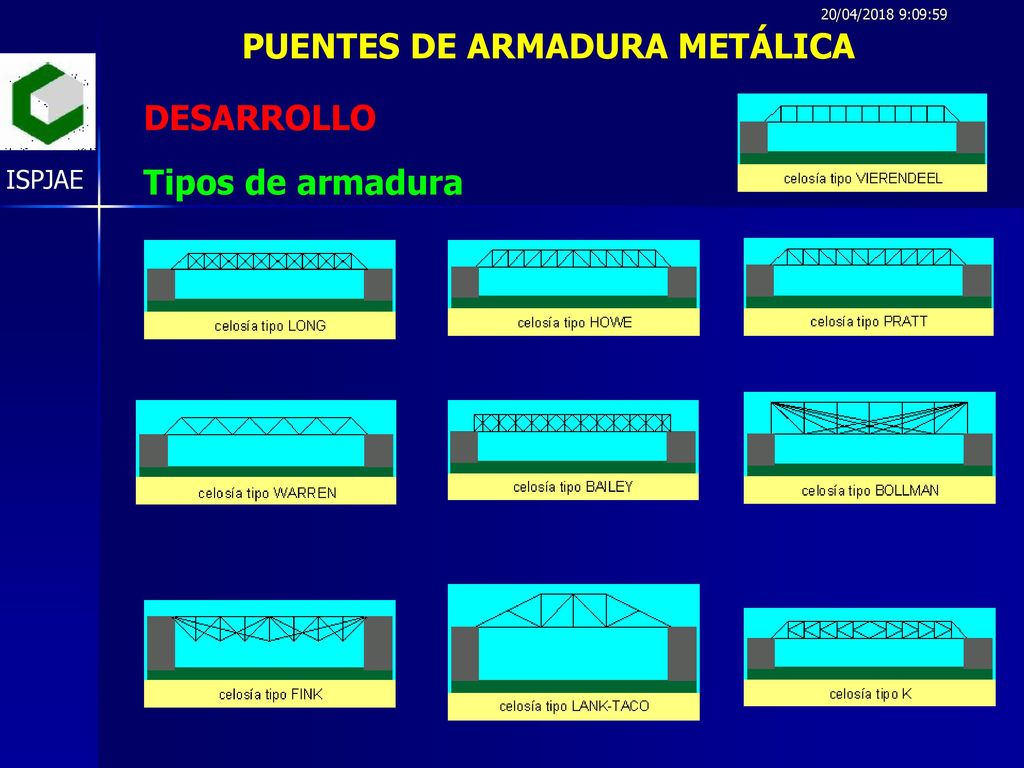

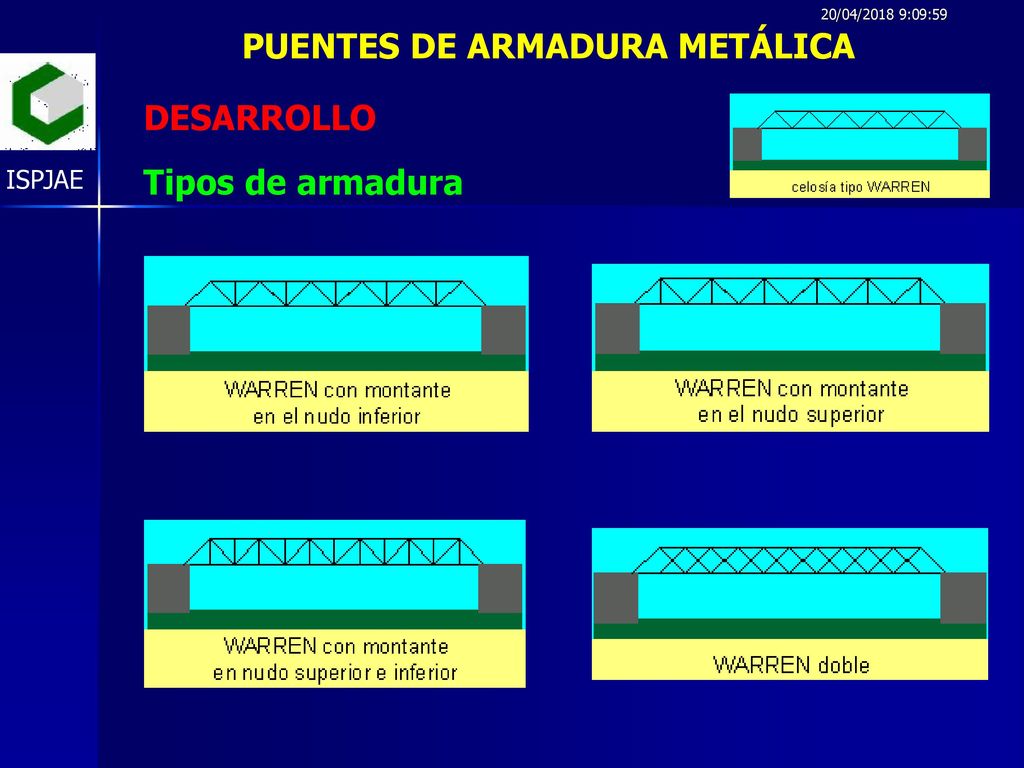

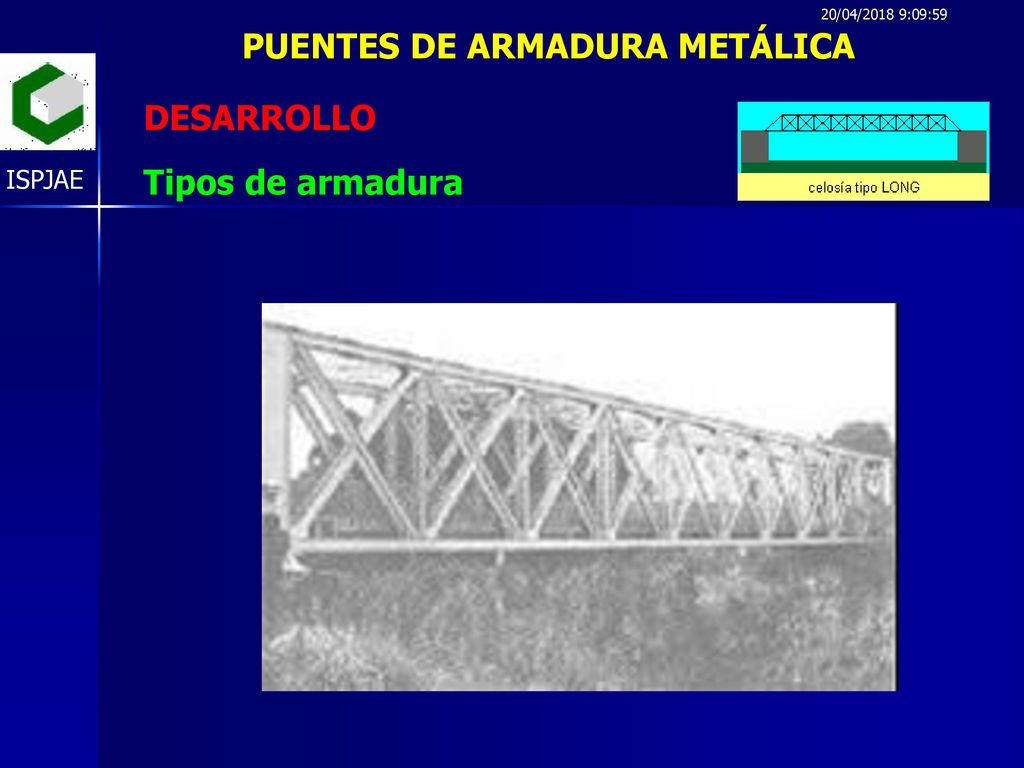

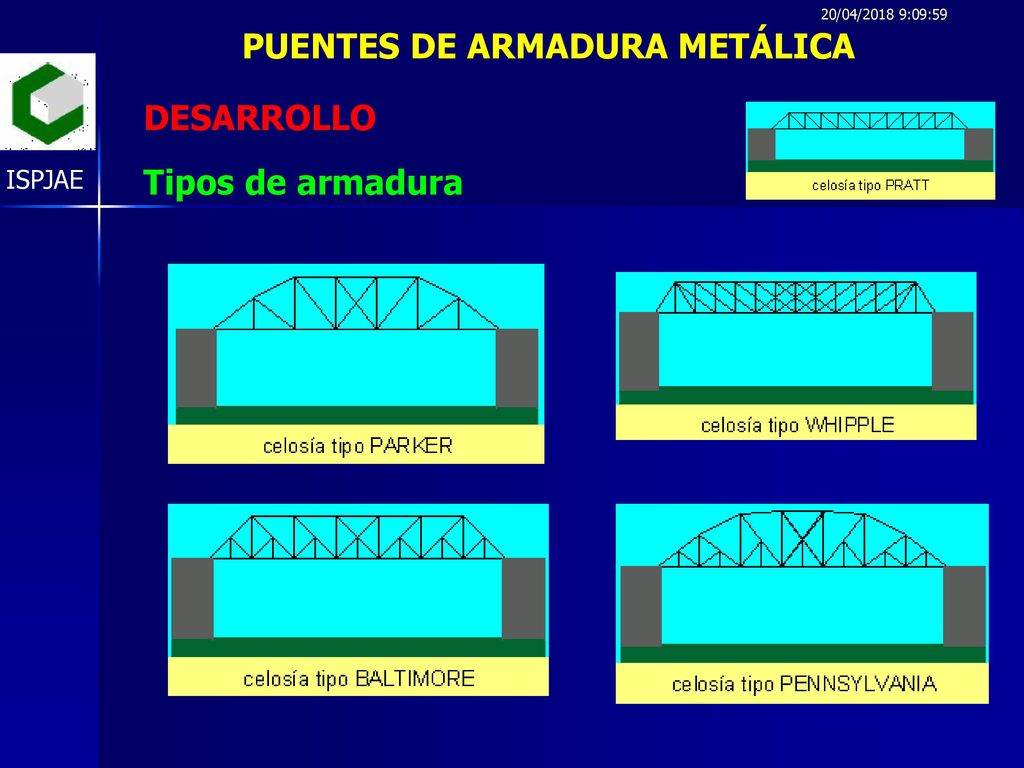

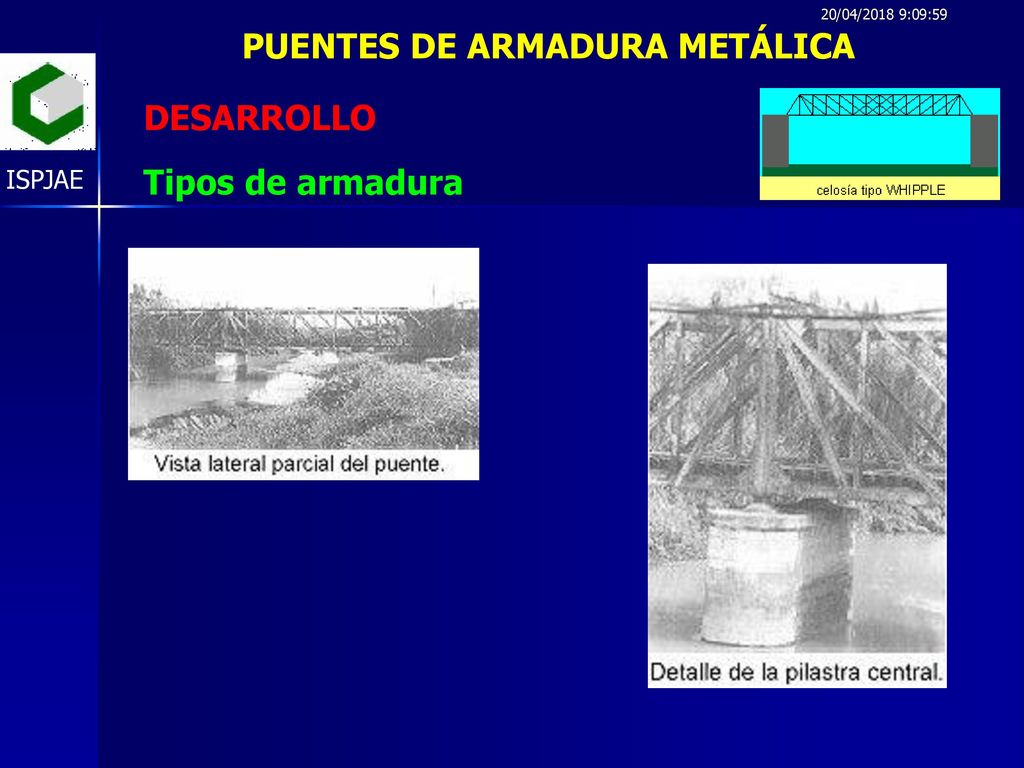

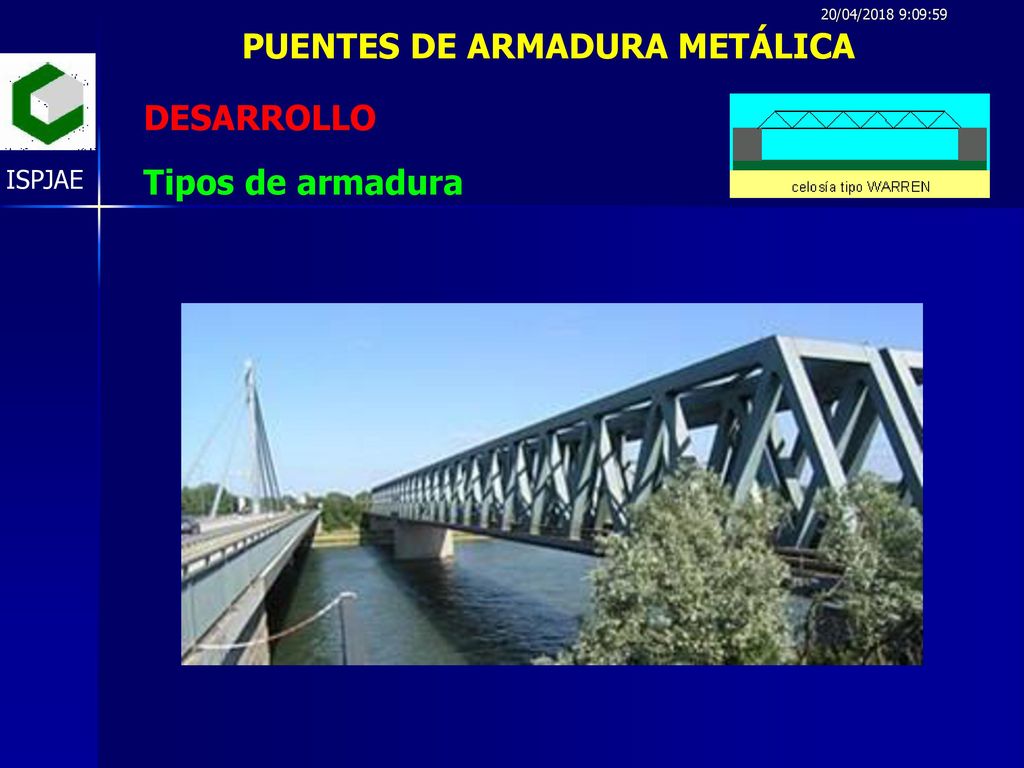

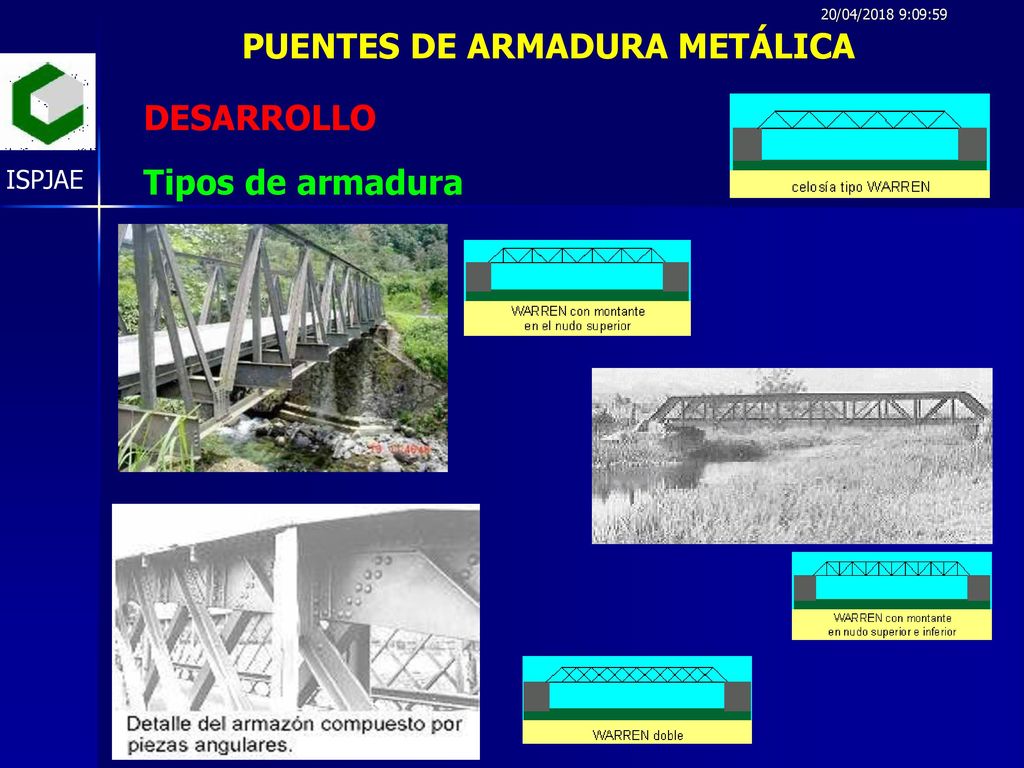

20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

11 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

12 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

13 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

14 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

15 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

16 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

17 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

18 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

19 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

20 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

21 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE DESARROLLO Tipos de armadura

22 PUENTES DE ARMADURA METÁLICA

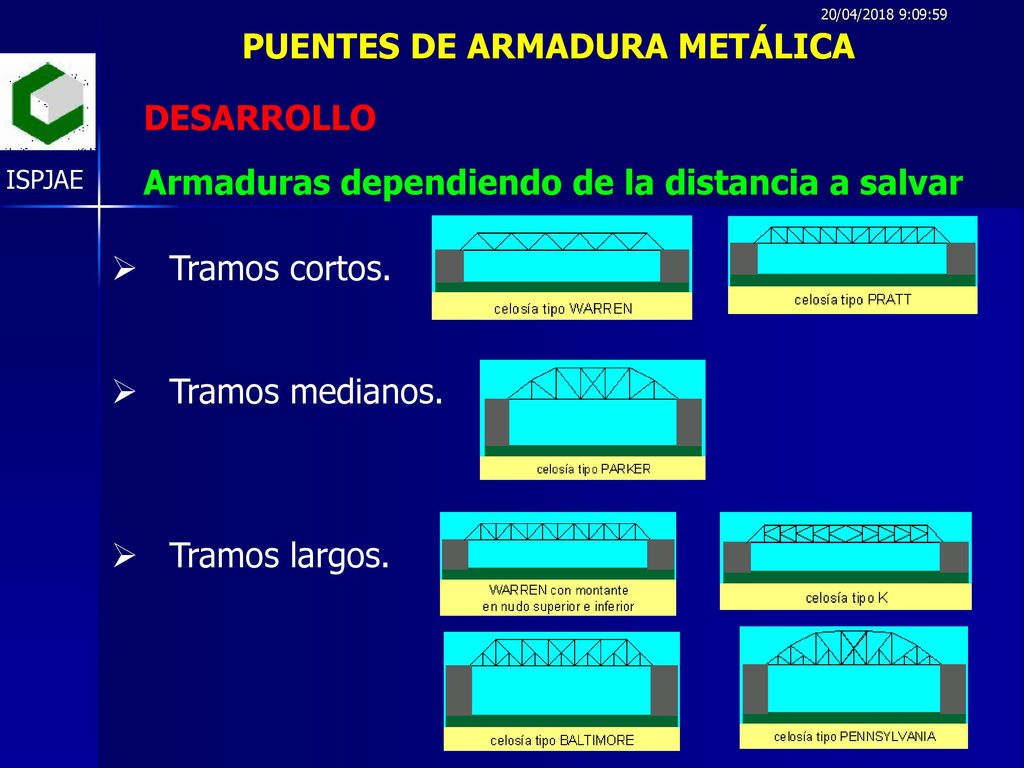

20/04/2018 9:09:38 ISPJAE DESARROLLO Armaduras dependiendo de la distancia a salvar Tramos cortos. Tramos medianos. Tramos largos.

23 PUENTES DE ARMADURA METÁLICA

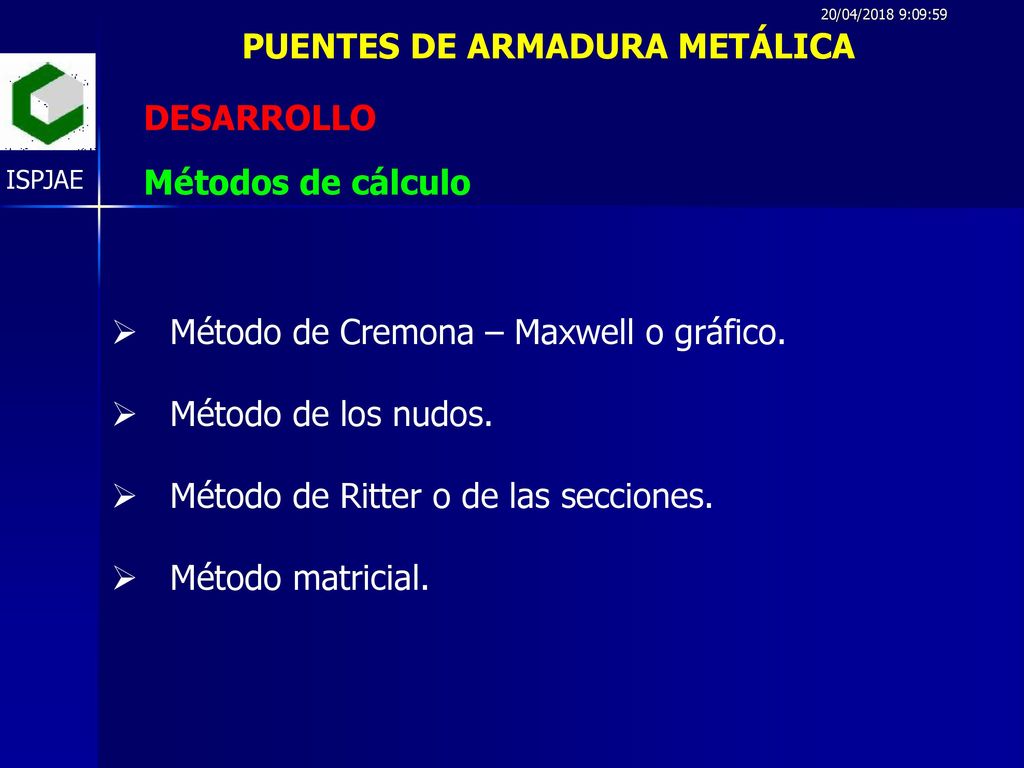

20/04/2018 9:09:38 ISPJAE DESARROLLO Métodos de cálculo Método de Cremona – Maxwell o gráfico. Método de los nudos. Método de Ritter o de las secciones. Método matricial.

24 PUENTES DE ARMADURA METÁLICA

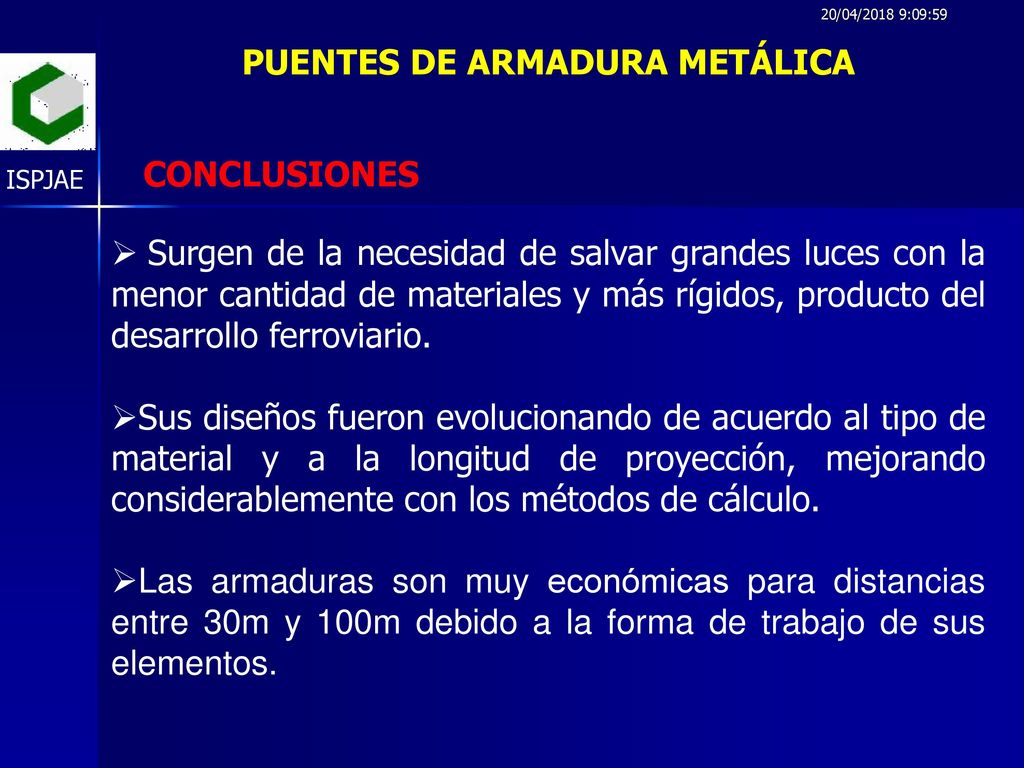

20/04/2018 9:09:38 ISPJAE CONCLUSIONES Surgen de la necesidad de salvar grandes luces con la menor cantidad de materiales y más rígidos, producto del desarrollo ferroviario. Sus diseños fueron evolucionando de acuerdo al tipo de material y a la longitud de proyección, mejorando considerablemente con los métodos de cálculo. Las armaduras son muy económicas para distancias entre 30m y 100m debido a la forma de trabajo de sus elementos.

25 PUENTES DE ARMADURA METÁLICA
20/04/2018 9:09:38 ISPJAE Muchas gracias
