Sistemas de Switcheo y Enrutamiento Optico

Presentación del tema: "Sistemas de Switcheo y Enrutamiento Optico"— Transcripción de la presentación:

1 Sistemas de Switcheo y Enrutamiento Optico
Alumnos: Alejandro Alonso Gonzalo Díaz Daniel Rojas Profesor: Néstor Becerra Y.

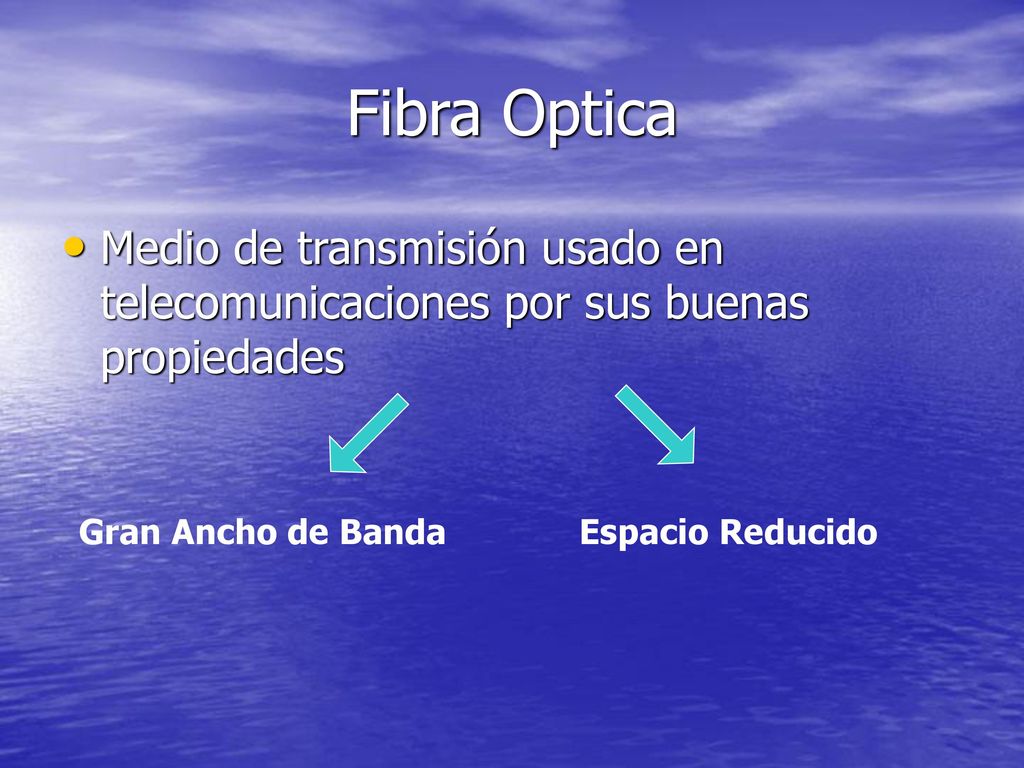

2 Fibra Optica Medio de transmisión usado en telecomunicaciones por sus buenas propiedades Gran Ancho de Banda Espacio Reducido

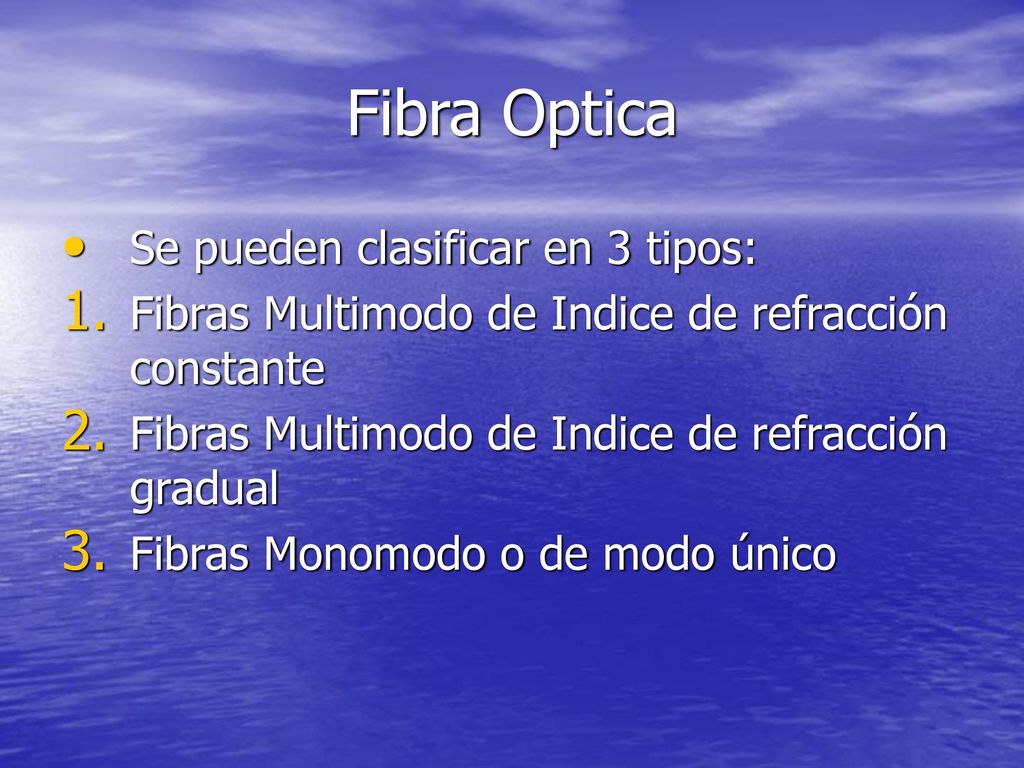

3 Fibra Optica Se pueden clasificar en 3 tipos:
Fibras Multimodo de Indice de refracción constante Fibras Multimodo de Indice de refracción gradual Fibras Monomodo o de modo único

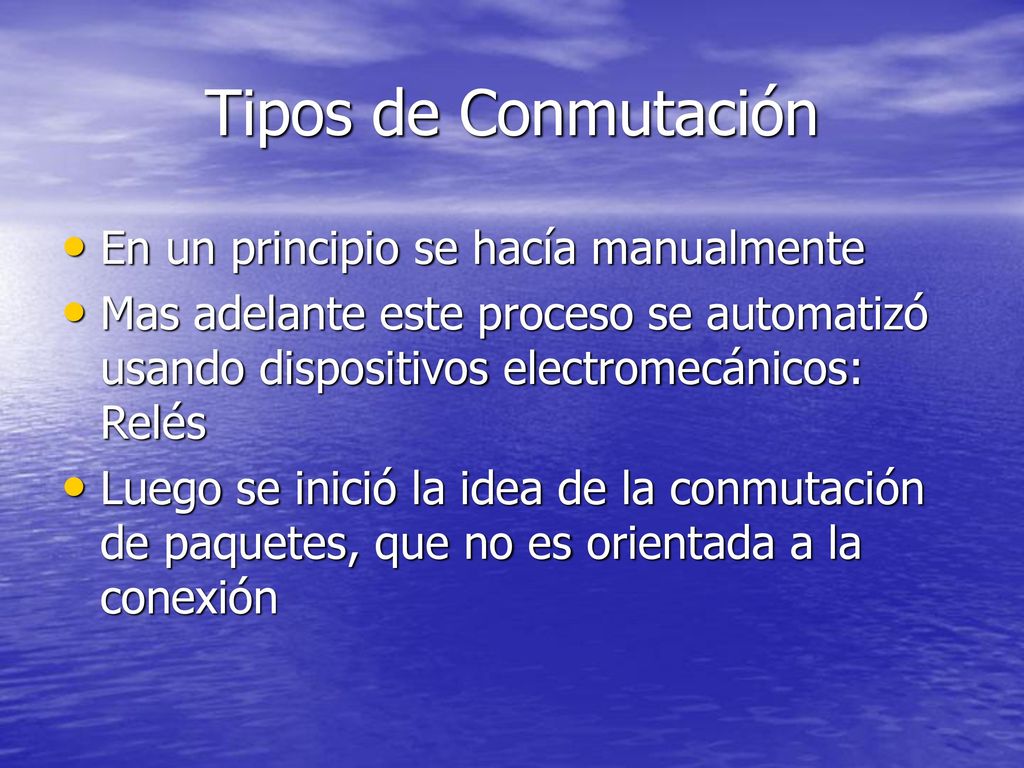

4 Tipos de Conmutación En un principio se hacía manualmente
Mas adelante este proceso se automatizó usando dispositivos electromecánicos: Relés Luego se inició la idea de la conmutación de paquetes, que no es orientada a la conexión

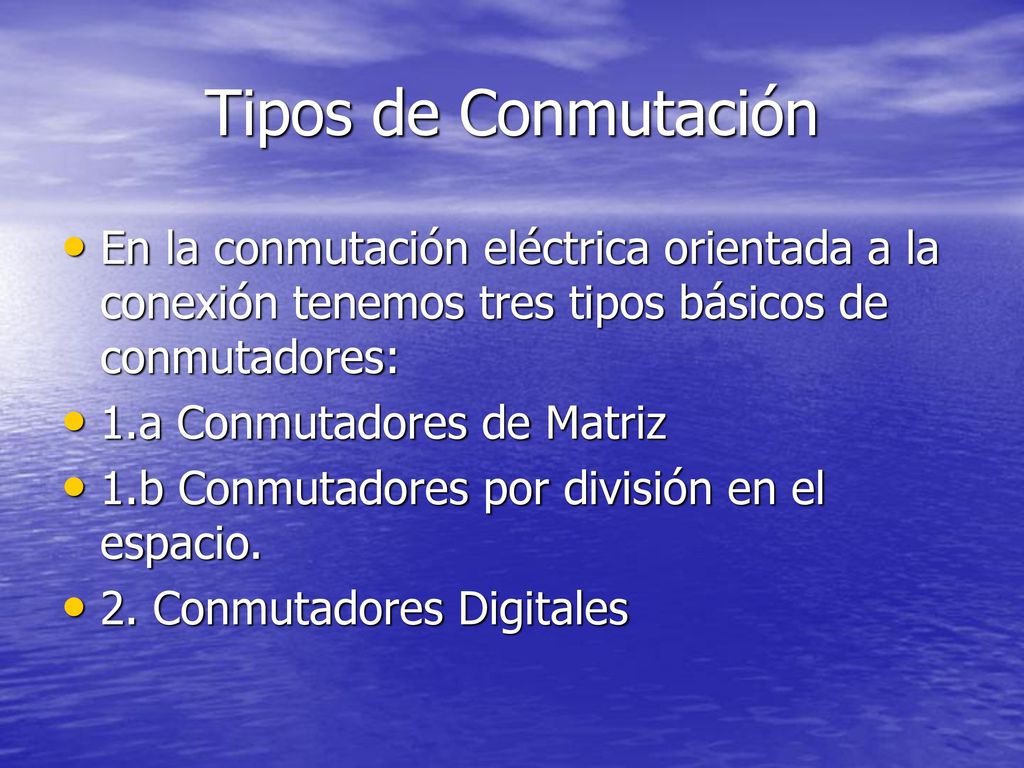

5 Tipos de Conmutación En la conmutación eléctrica orientada a la conexión tenemos tres tipos básicos de conmutadores: 1.a Conmutadores de Matriz 1.b Conmutadores por división en el espacio. 2. Conmutadores Digitales

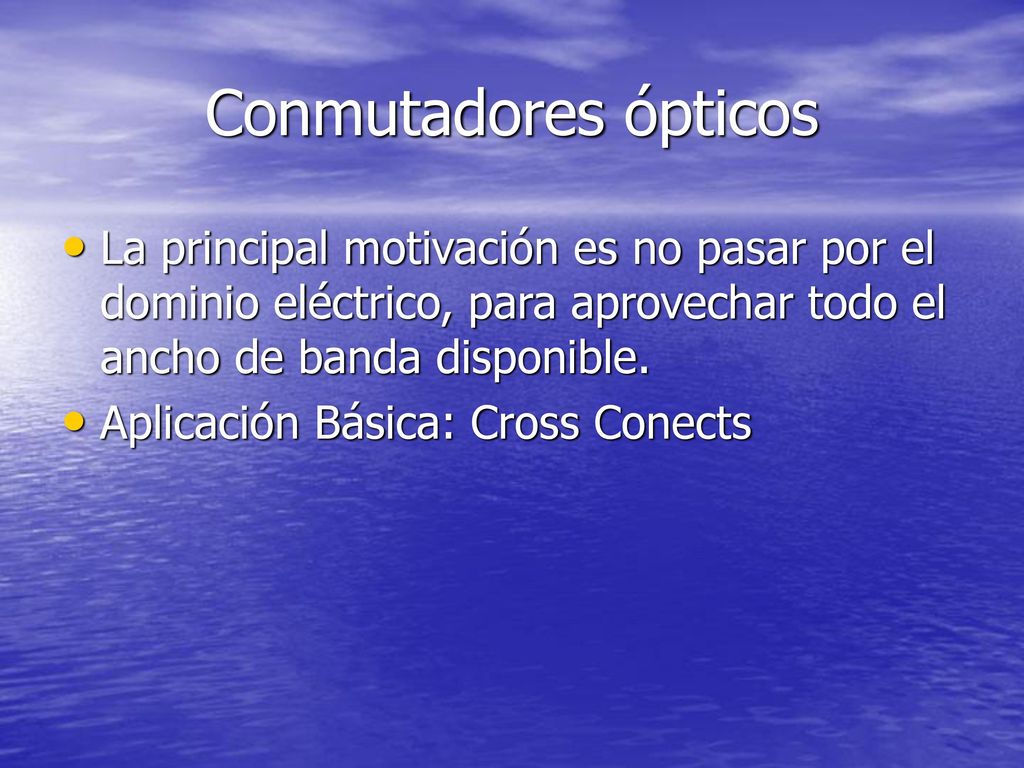

6 Conmutadores ópticos La principal motivación es no pasar por el dominio eléctrico, para aprovechar todo el ancho de banda disponible. Aplicación Básica: Cross Conects

7 Conmutación Optica Existen distintos tipos de cross conects ópticos:
1.- OOO (entrada óptica, switch óptico y salida óptica) 2.- OEO (entrada óptica, switch eléctrico y salida óptica) 3.- OEOEO (punto intermedio entre los otros dos)

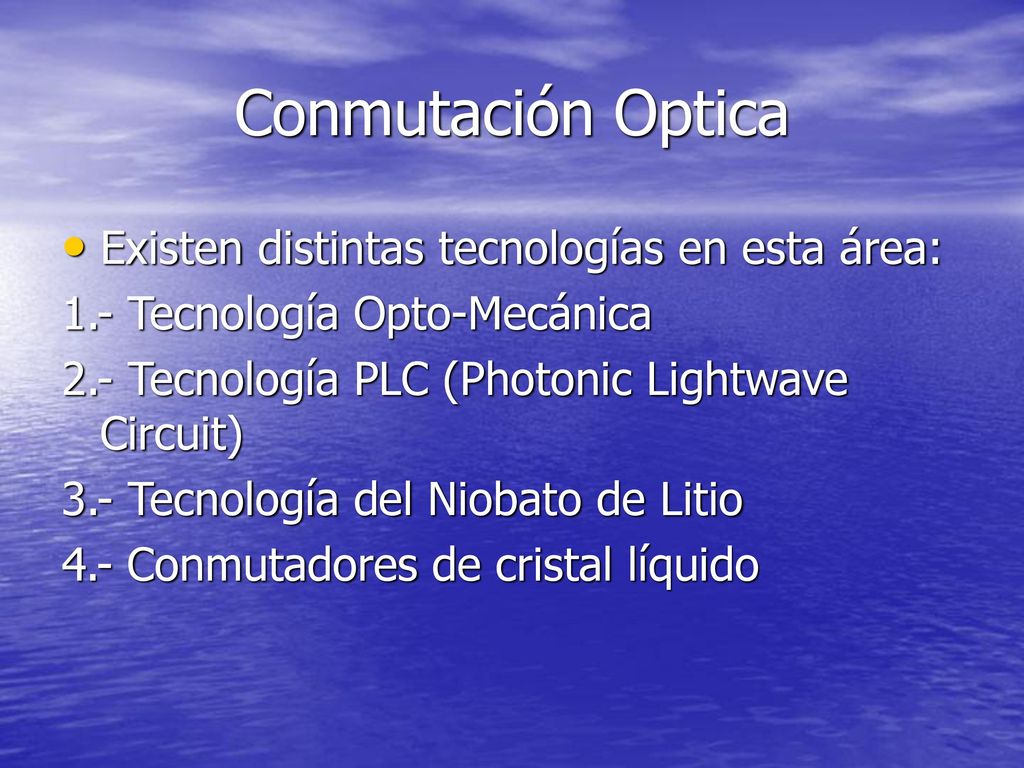

8 Conmutación Optica Existen distintas tecnologías en esta área:
1.- Tecnología Opto-Mecánica 2.- Tecnología PLC (Photonic Lightwave Circuit) 3.- Tecnología del Niobato de Litio 4.- Conmutadores de cristal líquido

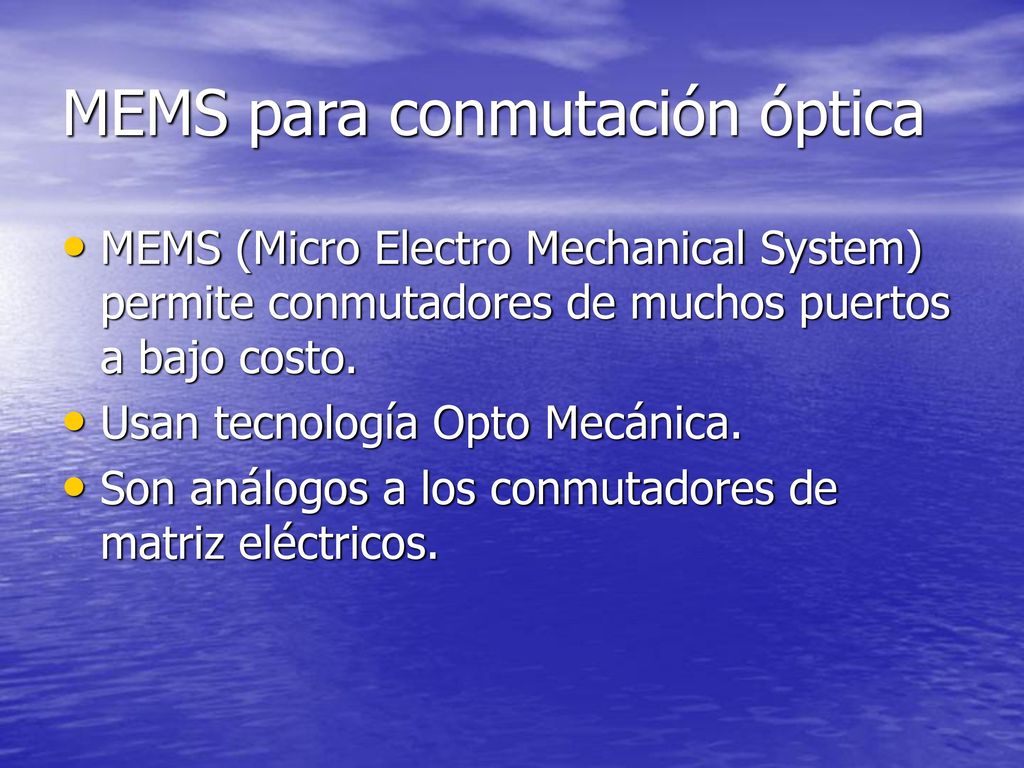

9 MEMS para conmutación óptica
MEMS (Micro Electro Mechanical System) permite conmutadores de muchos puertos a bajo costo. Usan tecnología Opto Mecánica. Son análogos a los conmutadores de matriz eléctricos.

10 MEMS para conmutación óptica

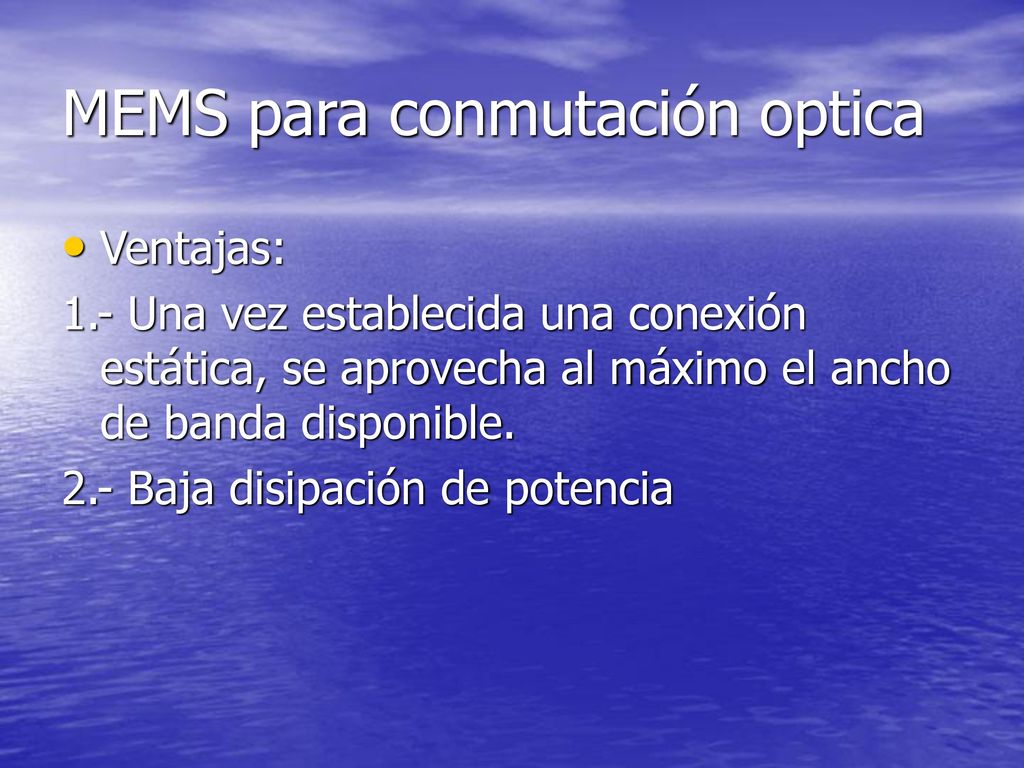

11 MEMS para conmutación optica
Ventajas: 1.- Una vez establecida una conexión estática, se aprovecha al máximo el ancho de banda disponible. 2.- Baja disipación de potencia

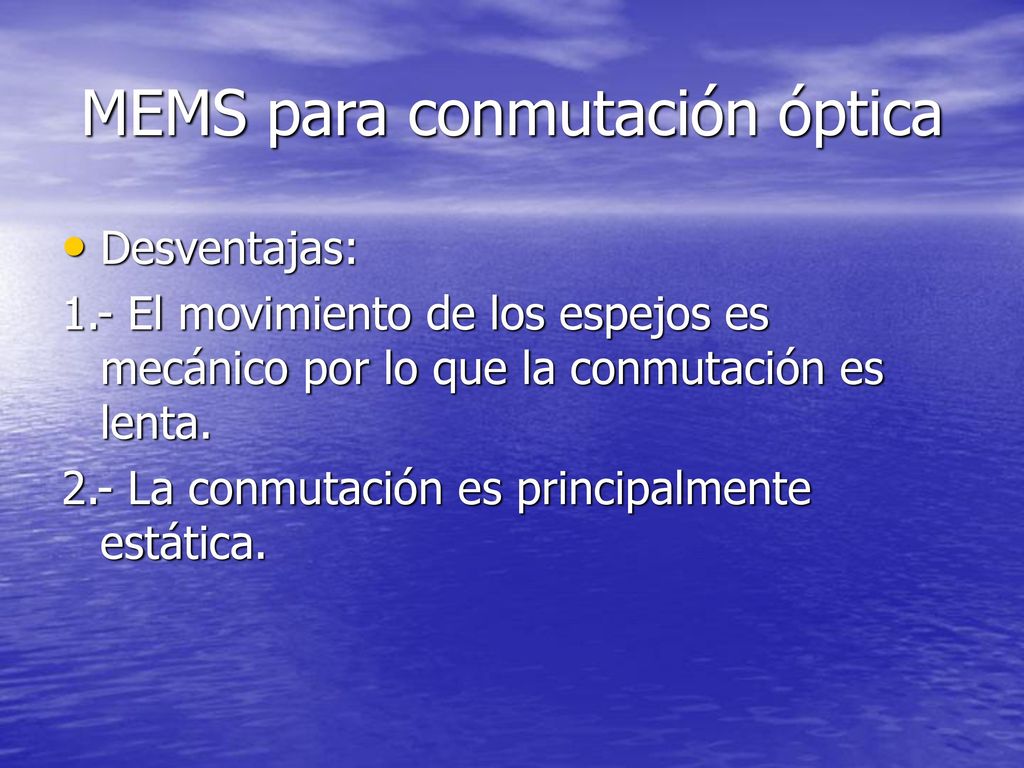

12 MEMS para conmutación óptica
Desventajas: 1.- El movimiento de los espejos es mecánico por lo que la conmutación es lenta. 2.- La conmutación es principalmente estática.

13 MEMS para conmutación óptica

14 MEMS para conmutación óptica

15 MEMS para conmutación óptica

16 MEMS para conmutación óptica

17 MEMS para conmutación óptica

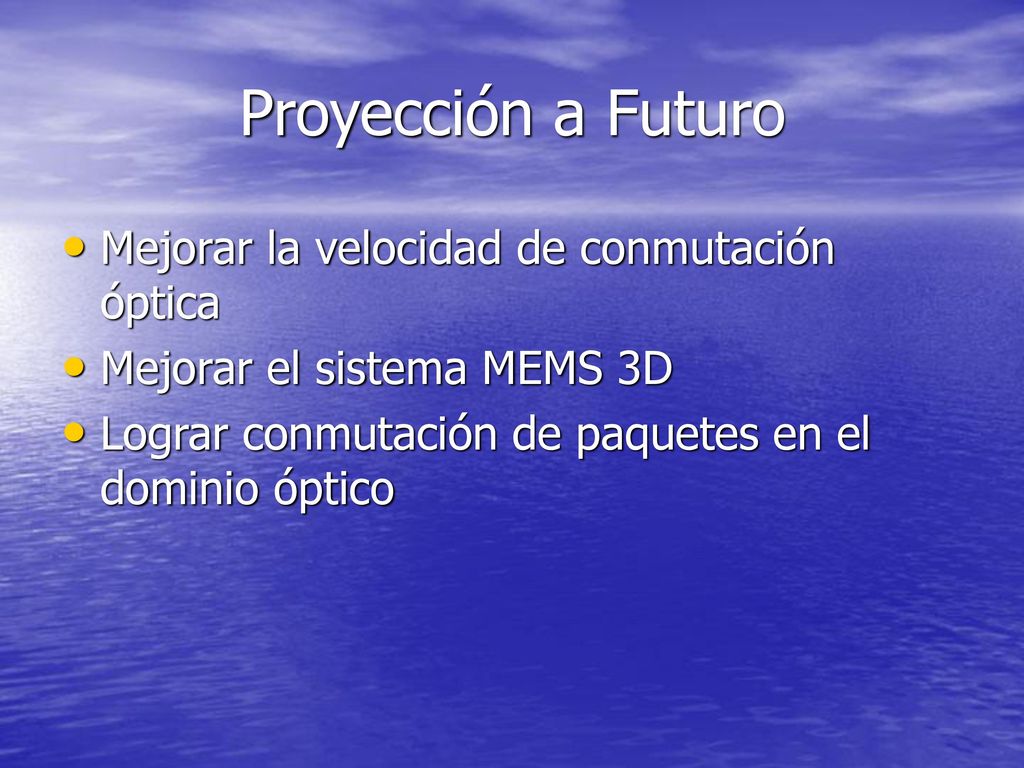

18 Proyección a Futuro Mejorar la velocidad de conmutación óptica
Mejorar el sistema MEMS 3D Lograr conmutación de paquetes en el dominio óptico

19 Conclusiones La tecnología MEMS es la más aceptada actualmente, debido a su buena funcionalidad y bajo costo. Hay baja limitación en rango de longitudes de onda.

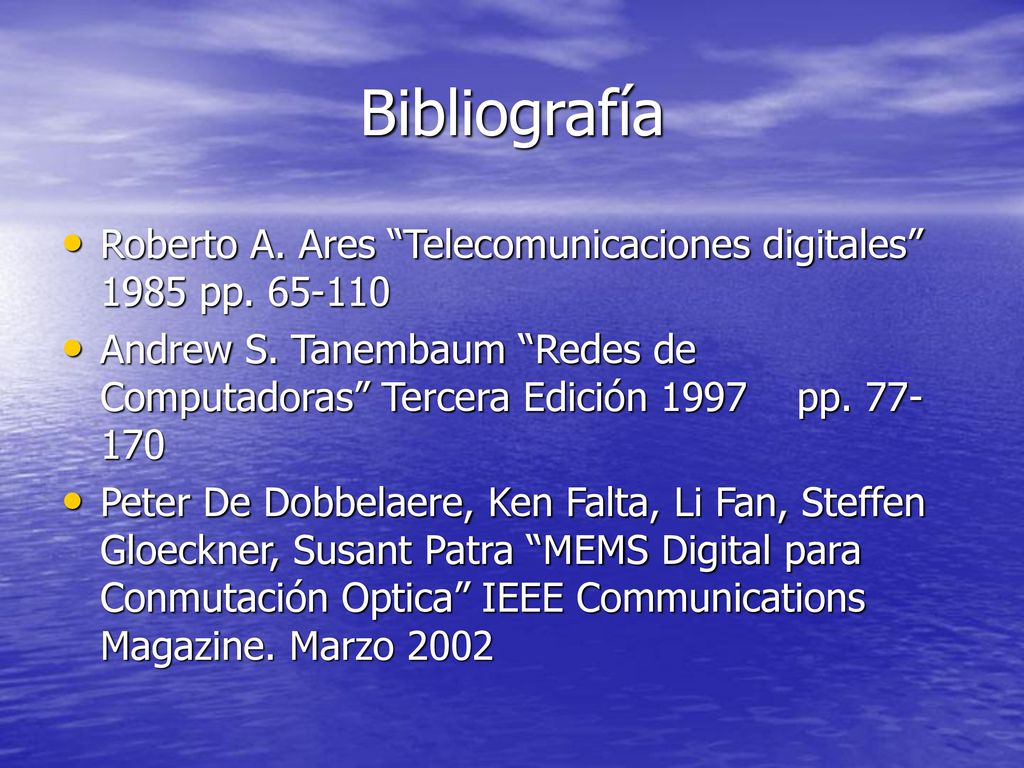

20 Bibliografía Roberto A. Ares “Telecomunicaciones digitales” pp Andrew S. Tanembaum “Redes de Computadoras” Tercera Edición pp Peter De Dobbelaere, Ken Falta, Li Fan, Steffen Gloeckner, Susant Patra “MEMS Digital para Conmutación Optica” IEEE Communications Magazine. Marzo 2002
