2 Depósitos Epitermales (2)
Laboratorio Metalogénesis Primavera 2005

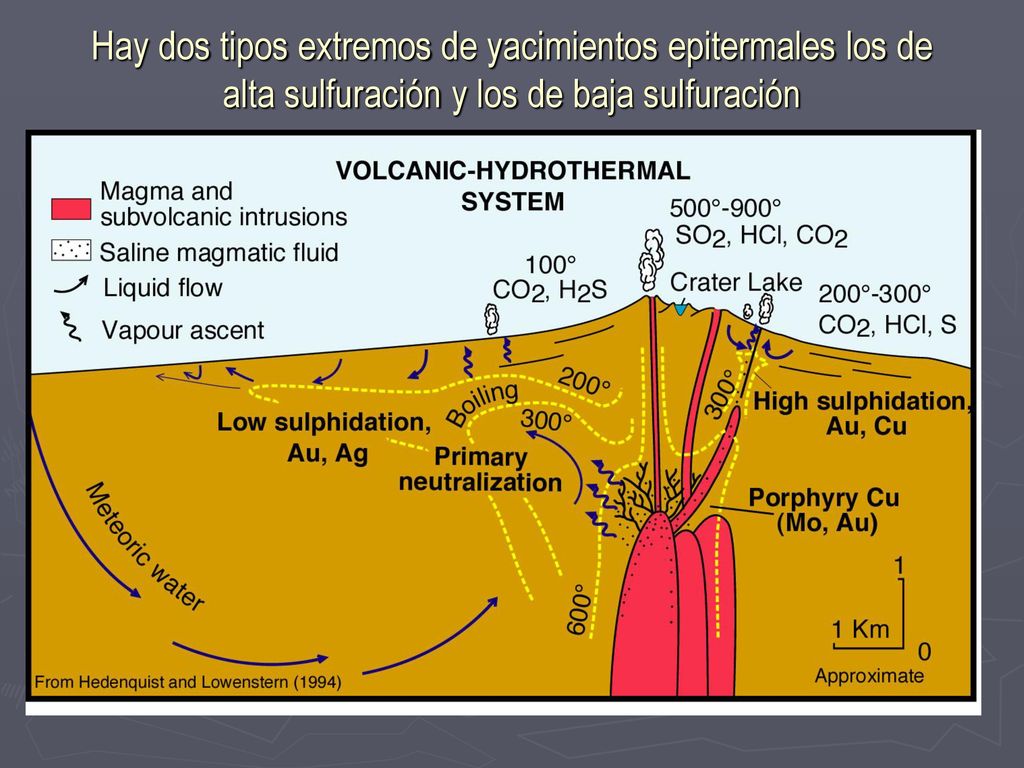

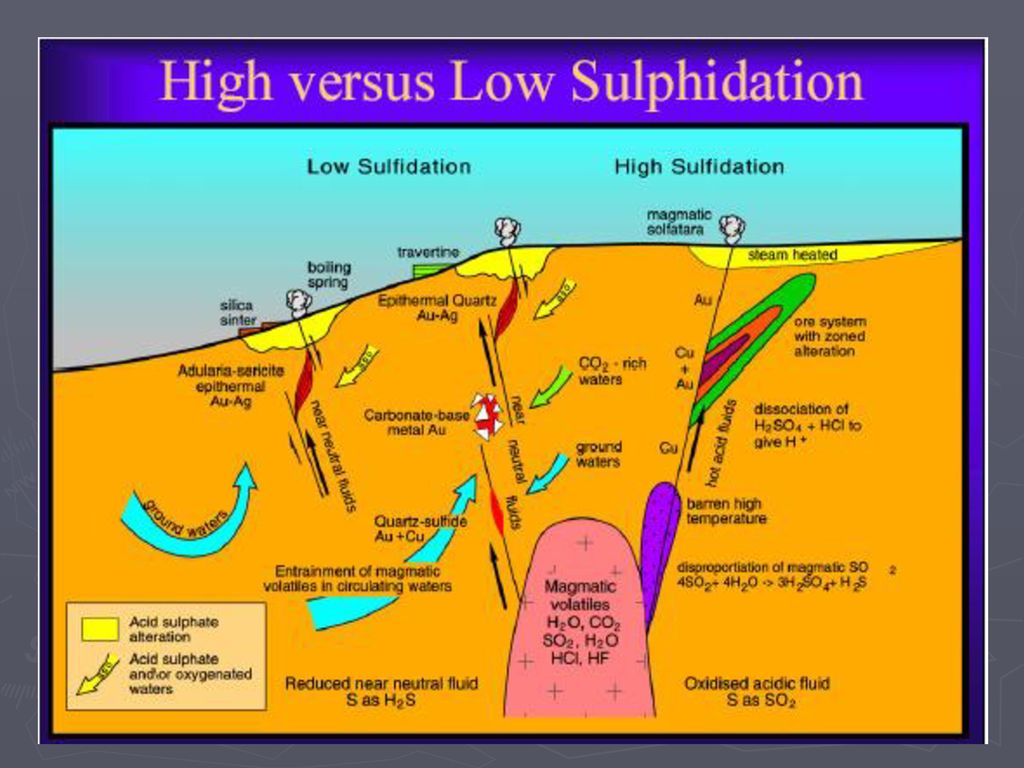

3 Hay dos tipos extremos de yacimientos epitermales los de alta sulfuración y los de baja sulfuración

4

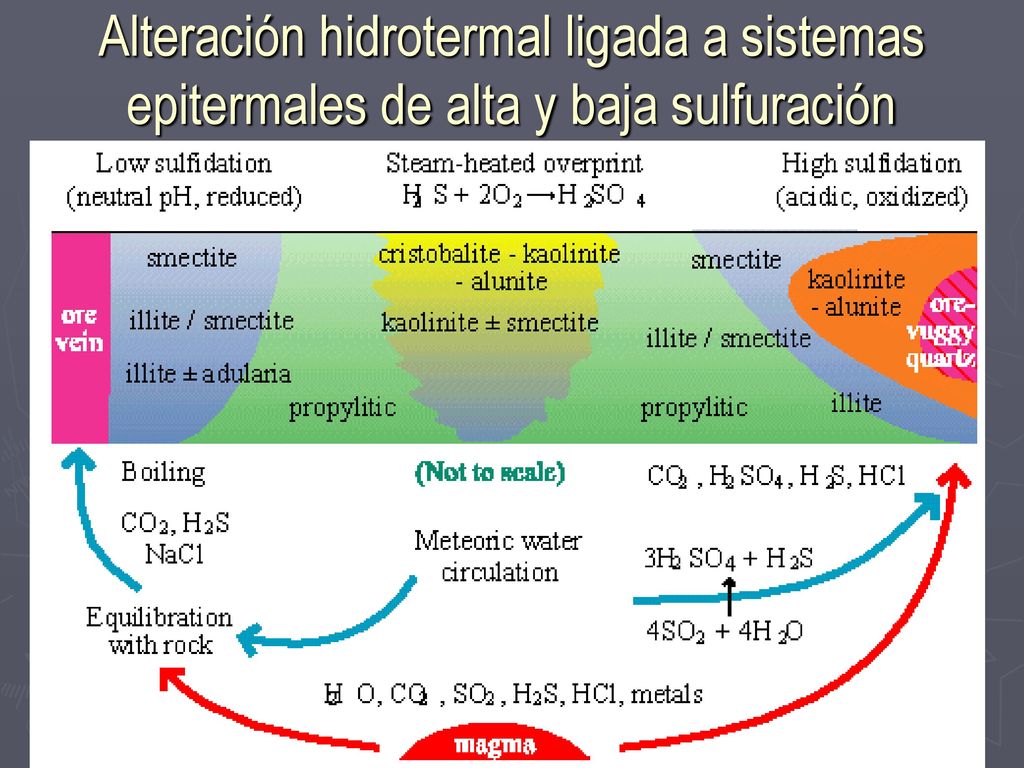

5 Alteración hidrotermal ligada a sistemas epitermales de alta y baja sulfuración

6

7 LS

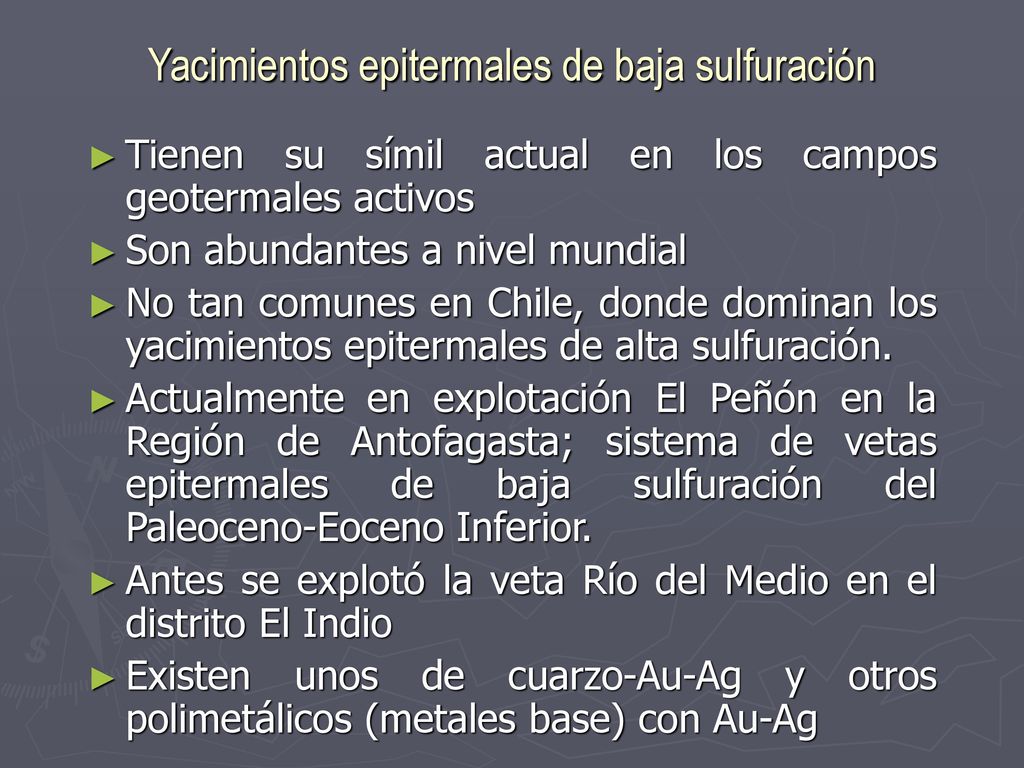

8 Yacimientos epitermales de baja sulfuración
Tienen su símil actual en los campos geotermales activos Son abundantes a nivel mundial No tan comunes en Chile, donde dominan los yacimientos epitermales de alta sulfuración. Actualmente en explotación El Peñón en la Región de Antofagasta; sistema de vetas epitermales de baja sulfuración del Paleoceno-Eoceno Inferior. Antes se explotó la veta Río del Medio en el distrito El Indio Existen unos de cuarzo-Au-Ag y otros polimetálicos (metales base) con Au-Ag

9 Sinter de San Quentin McLaughlin, USA  Sinter silíceo con cinabrio

10

11 La ebullición de los fluidos provoca la precipitación de Au en sistemas epitermales de baja sulfuración, esto se comprueba por depósitos de oro en tubos del campo geotermal de Broadlands. Esto es consistente con la disminución de la solubilidad del complejo bisulfurado de Au al perderse el H2S y el CO2 desde el líquido al vapor.

12

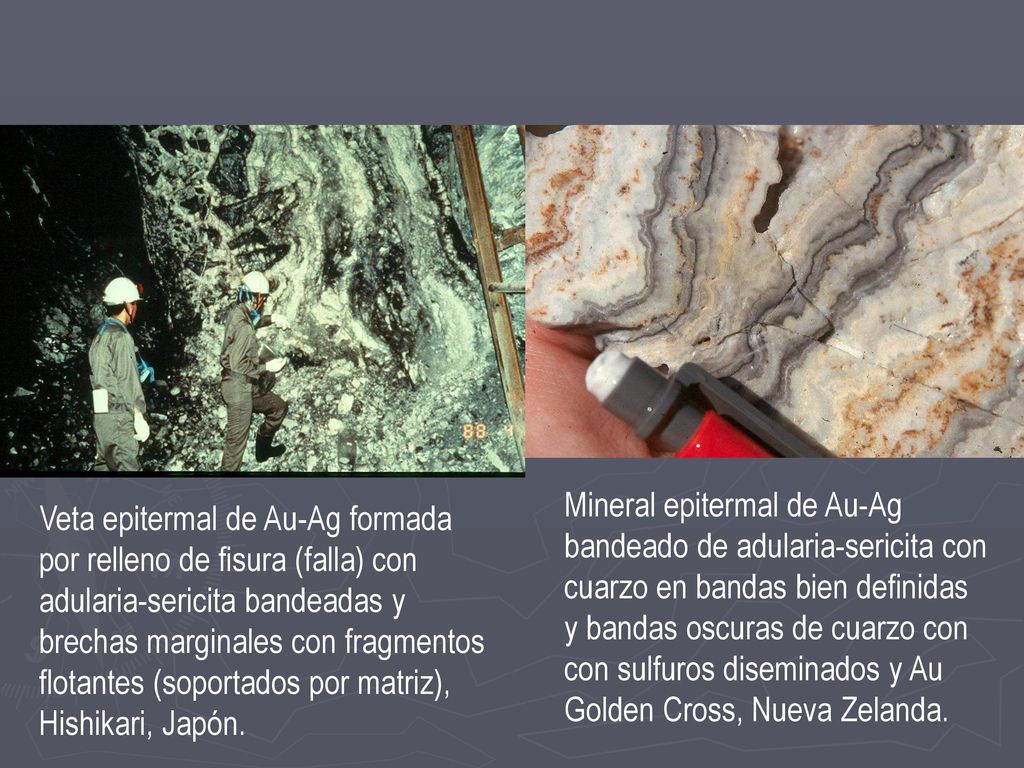

13 Mineral epitermal de Au-Ag
bandeado de adularia-sericita con cuarzo en bandas bien definidas y bandas oscuras de cuarzo con con sulfuros diseminados y Au Golden Cross, Nueva Zelanda. Veta epitermal de Au-Ag formada por relleno de fisura (falla) con adularia-sericita bandeadas y brechas marginales con fragmentos flotantes (soportados por matriz), Hishikari, Japón.

14 Mineral epitermal de Au-Ag de
tipo adularia-sericita mostrando buen desarrollo de cuarzo formando pseudomorfos de calcita en placas, Vera Nancy, Australia. Veta bandeada con calcedonia bandas de cuarzo con sulfuros diseminados con oro y adularia rosada, Cracow, Australia

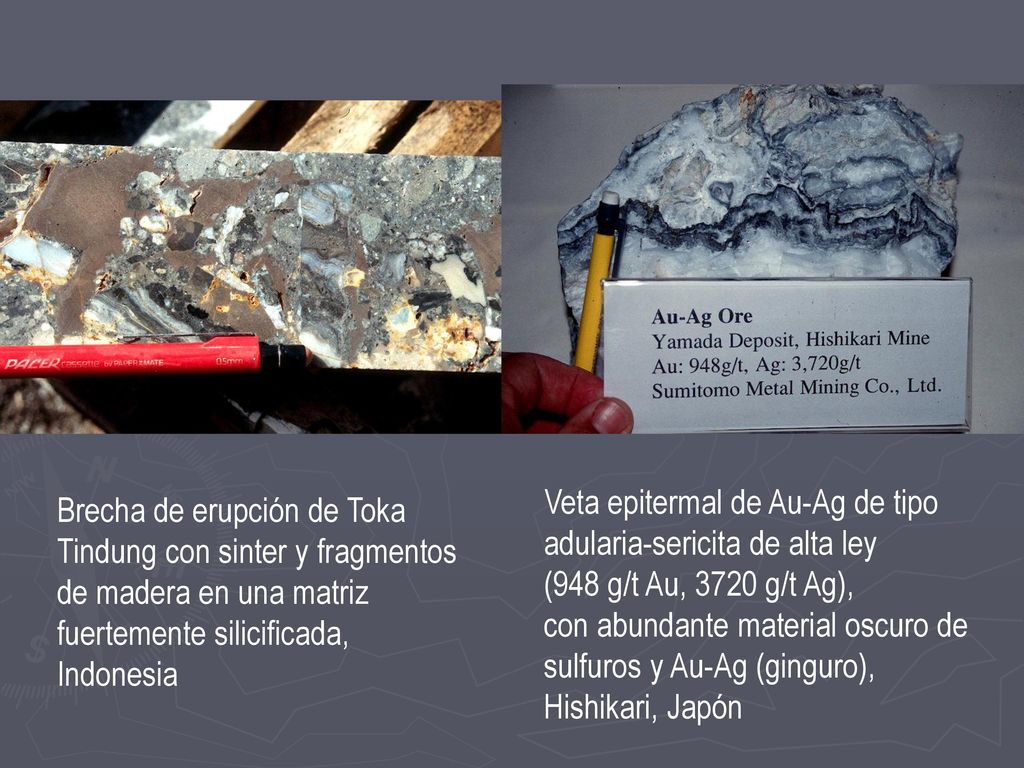

15 Veta epitermal de Au-Ag de tipo
adularia-sericita de alta ley (948 g/t Au, 3720 g/t Ag), con abundante material oscuro de sulfuros y Au-Ag (ginguro), Hishikari, Japón Brecha de erupción de Toka Tindung con sinter y fragmentos de madera en una matriz fuertemente silicificada, Indonesia

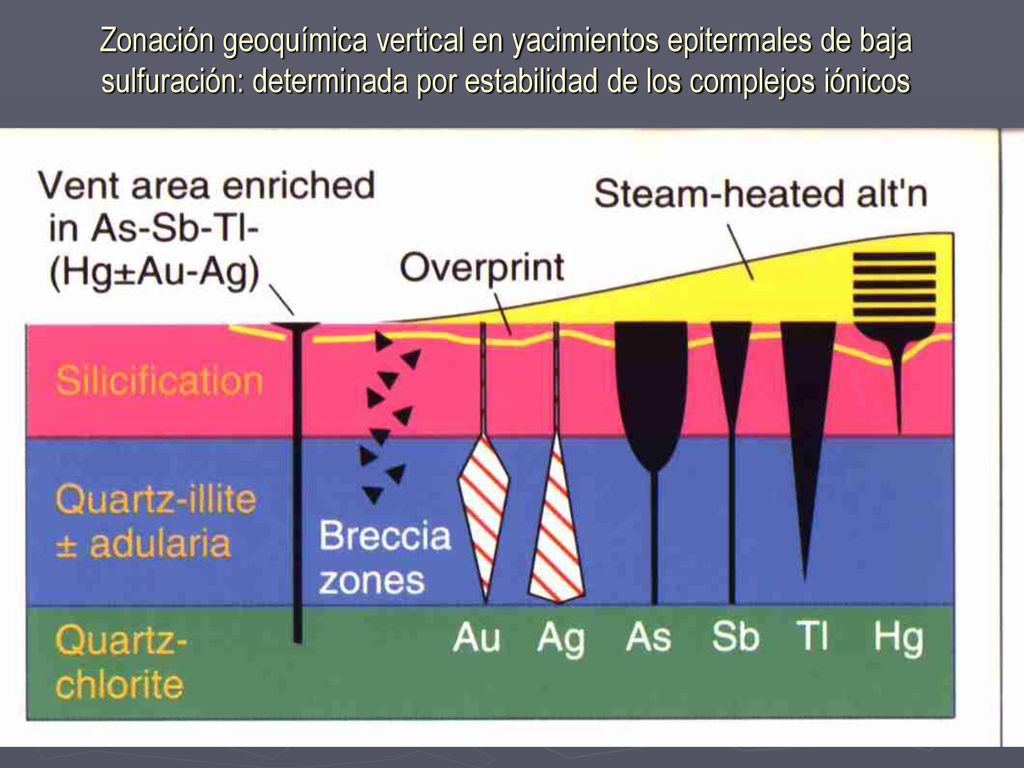

16 Zonación geoquímica vertical en yacimientos epitermales de baja sulfuración: determinada por estabilidad de los complejos iónicos

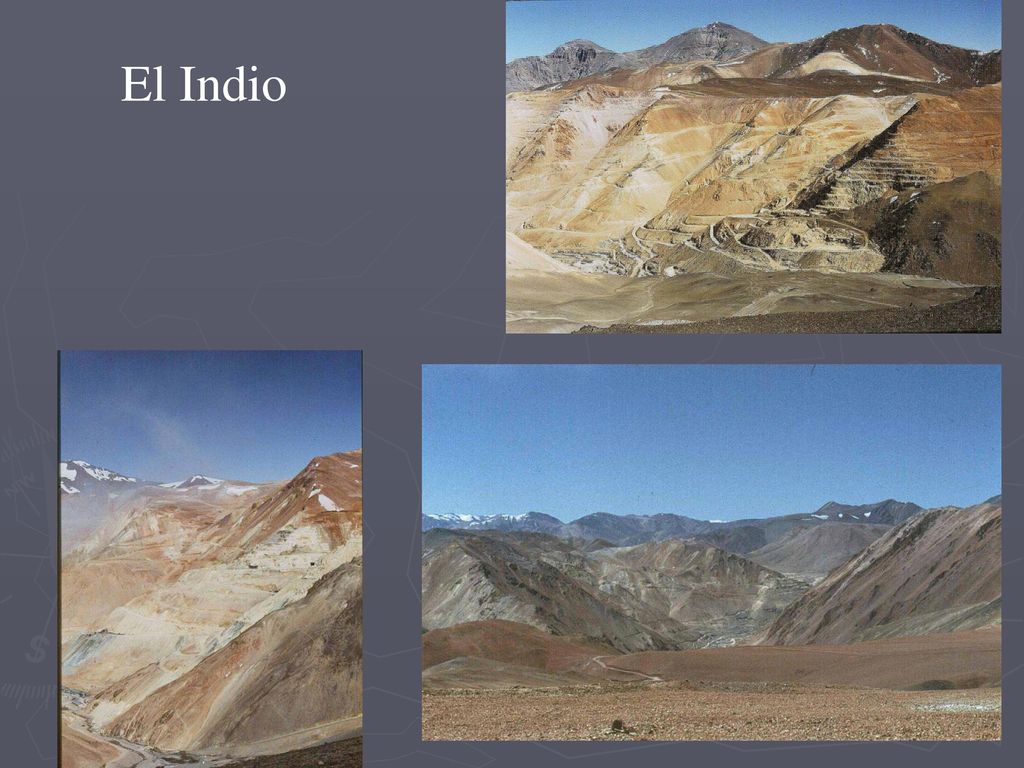

17 El Indio

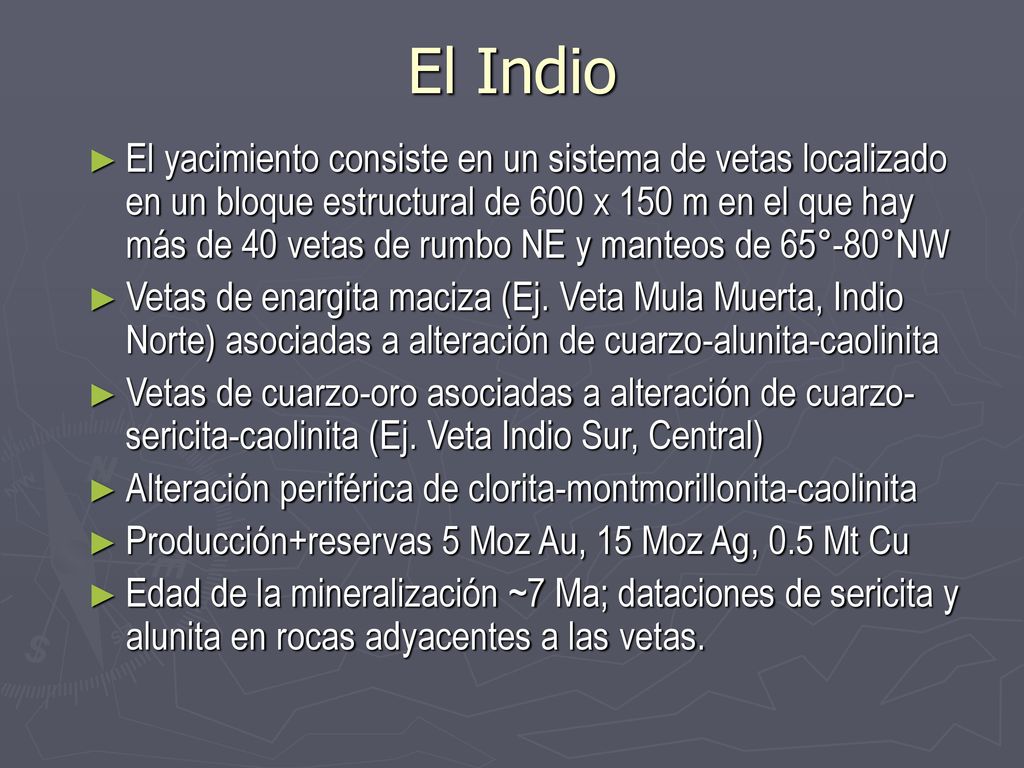

18 El Indio El yacimiento consiste en un sistema de vetas localizado en un bloque estructural de 600 x 150 m en el que hay más de 40 vetas de rumbo NE y manteos de 65°-80°NW Vetas de enargita maciza (Ej. Veta Mula Muerta, Indio Norte) asociadas a alteración de cuarzo-alunita-caolinita Vetas de cuarzo-oro asociadas a alteración de cuarzo-sericita-caolinita (Ej. Veta Indio Sur, Central) Alteración periférica de clorita-montmorillonita-caolinita Producción+reservas 5 Moz Au, 15 Moz Ag, 0.5 Mt Cu Edad de la mineralización ~7 Ma; dataciones de sericita y alunita en rocas adyacentes a las vetas.

19

20 HS

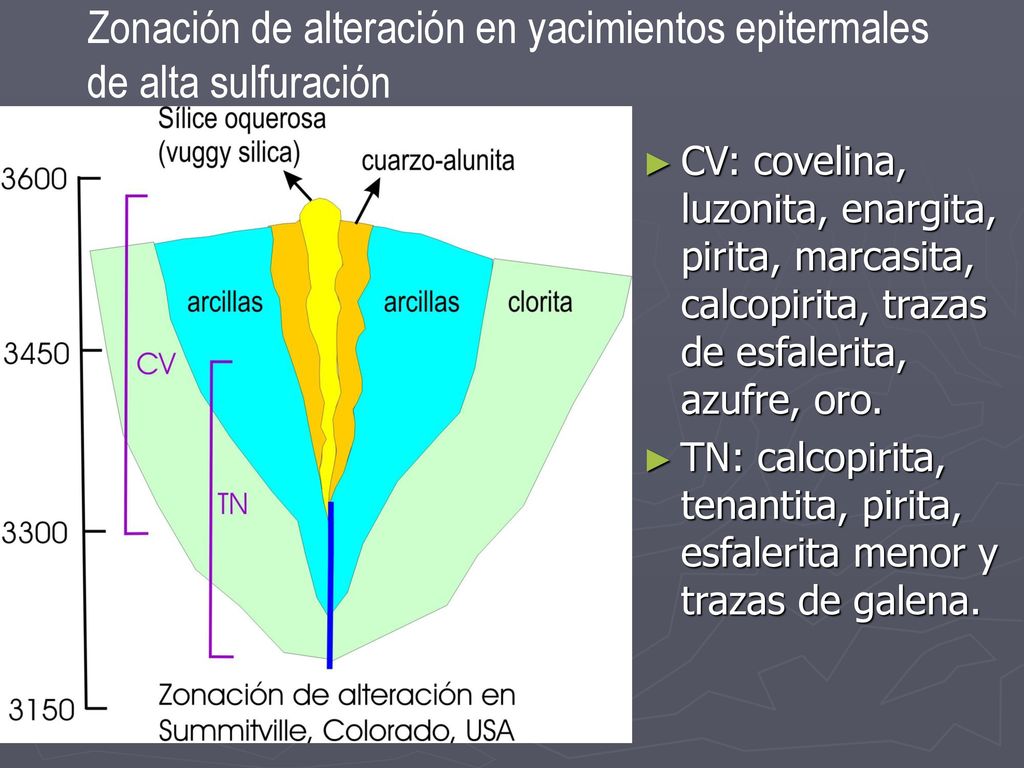

21 Zonación de alteración en yacimientos epitermales de alta sulfuración
CV: covelina, luzonita, enargita, pirita, marcasita, calcopirita, trazas de esfalerita, azufre, oro. TN: calcopirita, tenantita, pirita, esfalerita menor y trazas de galena.

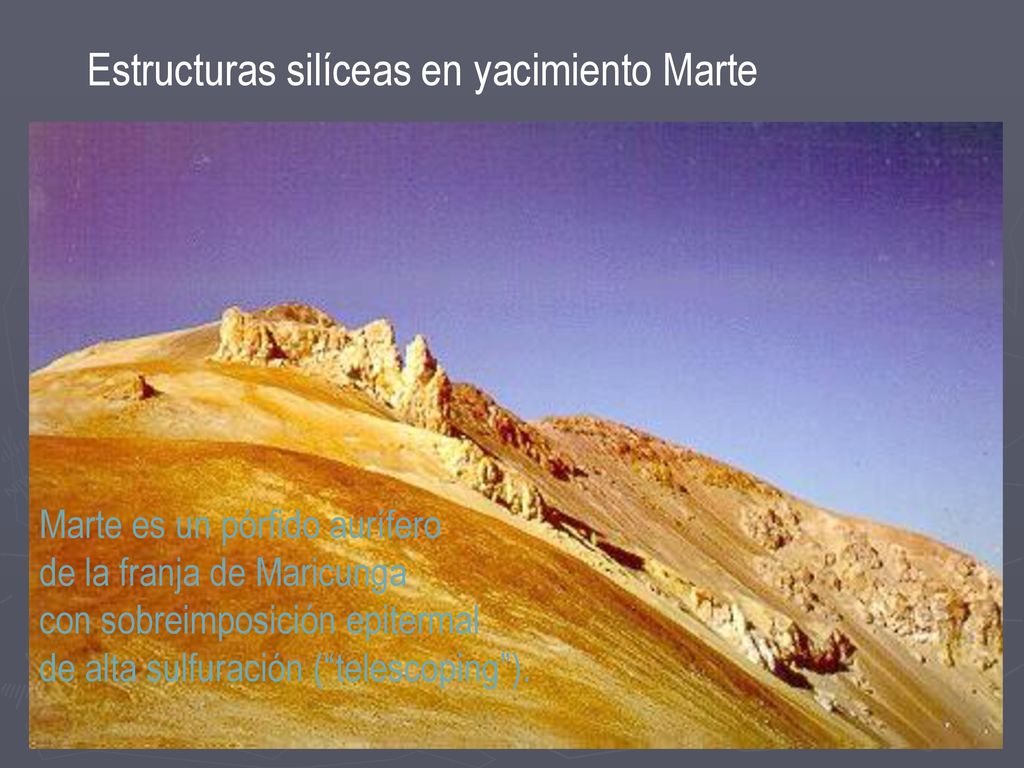

22 Estructuras silíceas en yacimiento Marte
Marte es un pórfido aurífero de la franja de Maricunga con sobreimposición epitermal de alta sulfuración (“telescoping”).

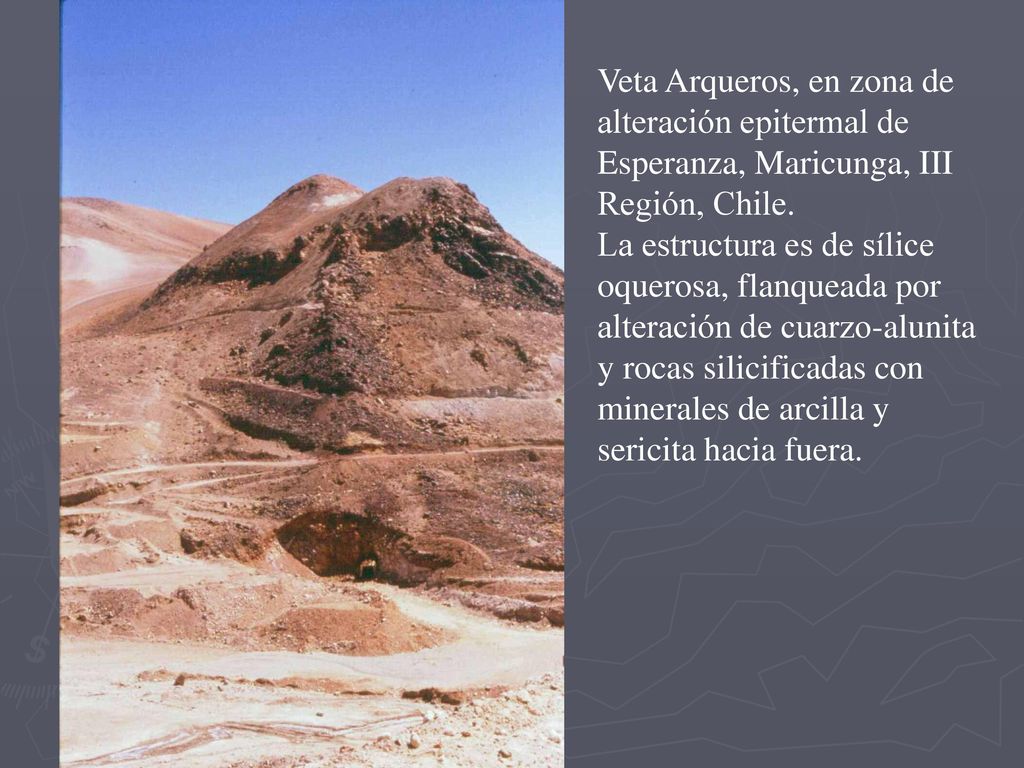

23 Veta Arqueros, en zona de alteración epitermal de Esperanza, Maricunga, III Región, Chile.
La estructura es de sílice oquerosa, flanqueada por alteración de cuarzo-alunita y rocas silicificadas con minerales de arcilla y sericita hacia fuera.

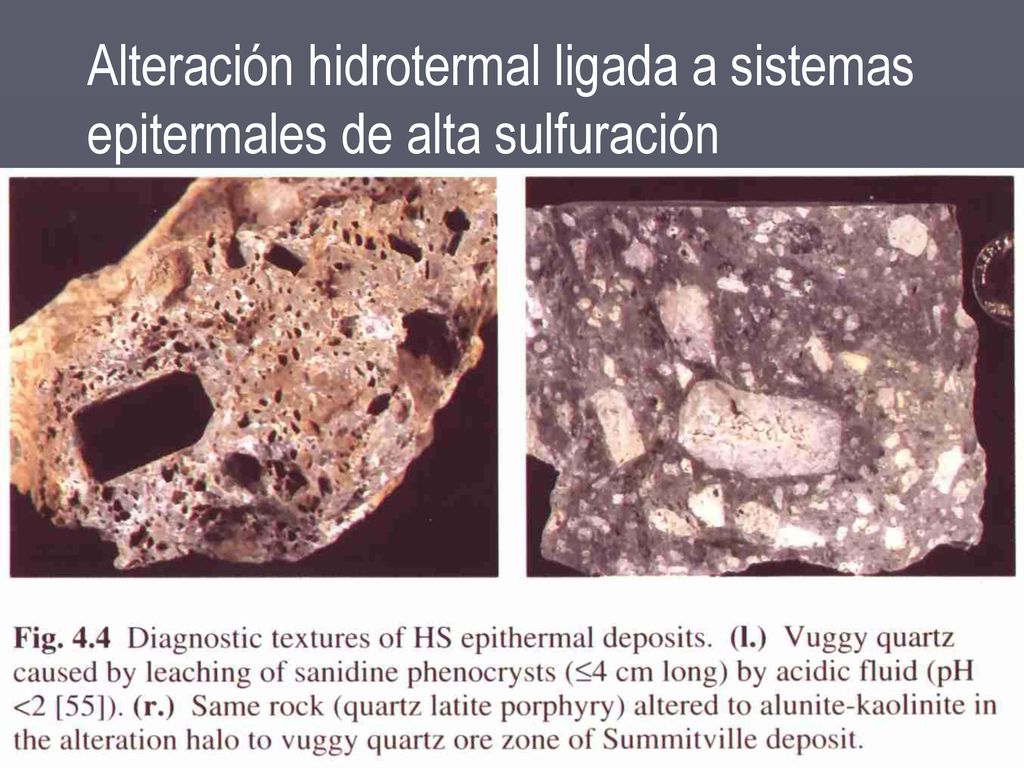

24 Alteración hidrotermal ligada a sistemas epitermales de alta sulfuración

25 Alteración a sílice oquerosa o residual (argílica avanzada) en sistemas epitermales de alta sulfuración Alteración a sílice oquerosa o residual (vuggy silica) de un pórfido , Distrito El Indio Brecha de diatrema con silicificación de la matriz de roca fínamente molida y alteración a sílice oquerosa de los clastos porfíricos, interpretados como fragmentos de intrusivos, Veladero, Argentina

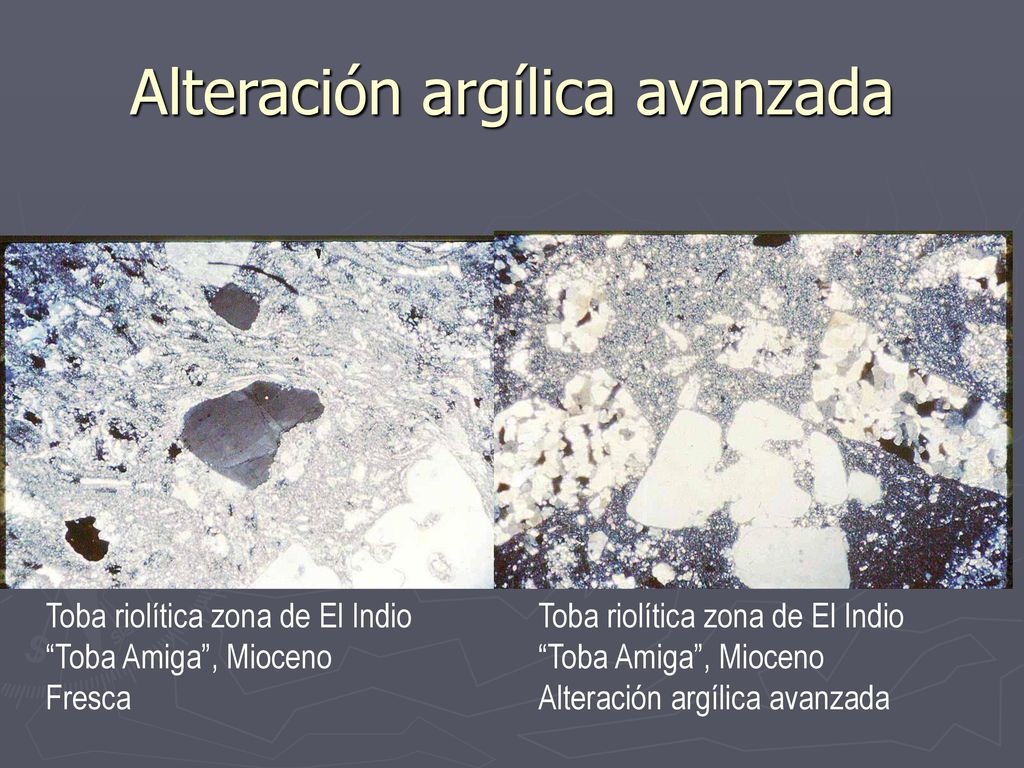

26 Alteración argílica avanzada
Toba riolítica zona de El Indio “Toba Amiga”, Mioceno Fresca Toba riolítica zona de El Indio “Toba Amiga”, Mioceno Alteración argílica avanzada

27 Bonanza epithermal quartz
gold-silver mineralization from Porgera Zone VII containing wire gold, quartz and roscoelite Bonanza gold grade epithermal quartz gold-silver style mineralization comprising gold fill of an open quartz vein, Edie Creek
