1 Universidad de Costa Rica Escuela de Ingeniería Eléctrica
II Parcial Prof. Jorge Sánchez M. I Ciclo 2009 Una línea trifásica de 550 Volts línea a línea, secuencia negativa, 60 Hz, conectada a tres capacitores idénticos en conexión delta ∆ absorben una corriente por línea de 22 amp, calcule la capacitancia de cada elemento (15 pts) Del siguiente circuito equivalente de un transformador monofasico, determine su eficiencia y su voltaje de fuente Vi. Asuma que las perdidas en el hierro son de 5000 W, y que las perdidas en el cobre deben ser calculadas en base a la resistencia equivalente vista en el primario Rp (30 pts.) i1(t) i2(t) Rp Xp Vi + E1(t) + E2(t) + - So Datos de placa del transformador: Rp = 150 Ω KV / V Xp = 632 Ω So = 250 KVA cos Ø = 0.8 at Para determinar la potencia activa de entrada Pi efectué la sumatoria de la potencia activa de salida y las perdidas indicadas.

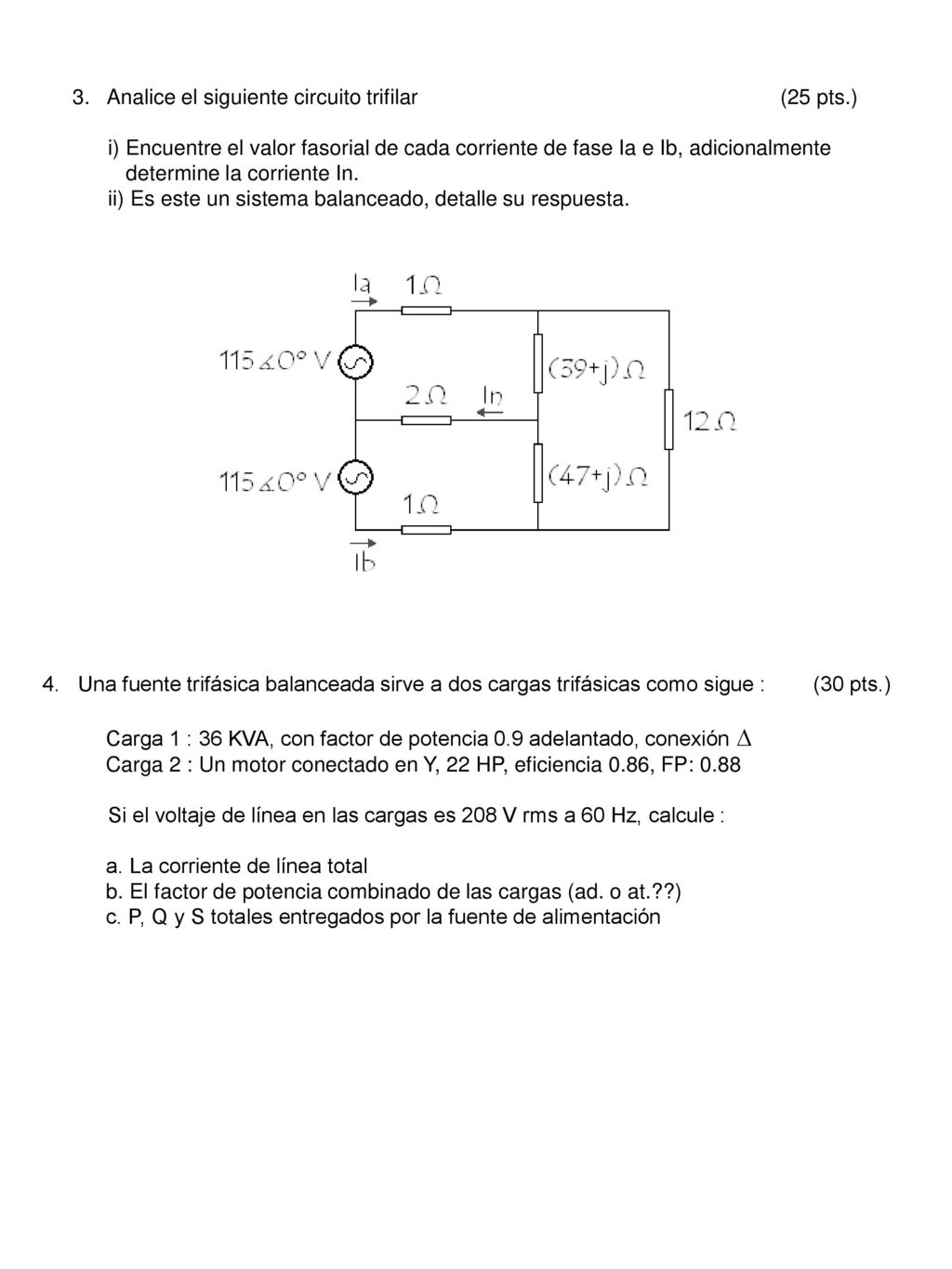

2 3. Analice el siguiente circuito trifilar (25 pts.)
i) Encuentre el valor fasorial de cada corriente de fase Ia e Ib, adicionalmente determine la corriente In. ii) Es este un sistema balanceado, detalle su respuesta. 4. Una fuente trifásica balanceada sirve a dos cargas trifásicas como sigue : (30 pts.) Carga 1 : 36 KVA, con factor de potencia 0.9 adelantado, conexión  Carga 2 : Un motor conectado en Y, 22 HP, eficiencia 0.86, FP: 0.88 Si el voltaje de línea en las cargas es 208 V rms a 60 Hz, calcule : a. La corriente de línea total b. El factor de potencia combinado de las cargas (ad. o at.??) c. P, Q y S totales entregados por la fuente de alimentación
