1 Pipelining Peligros de control

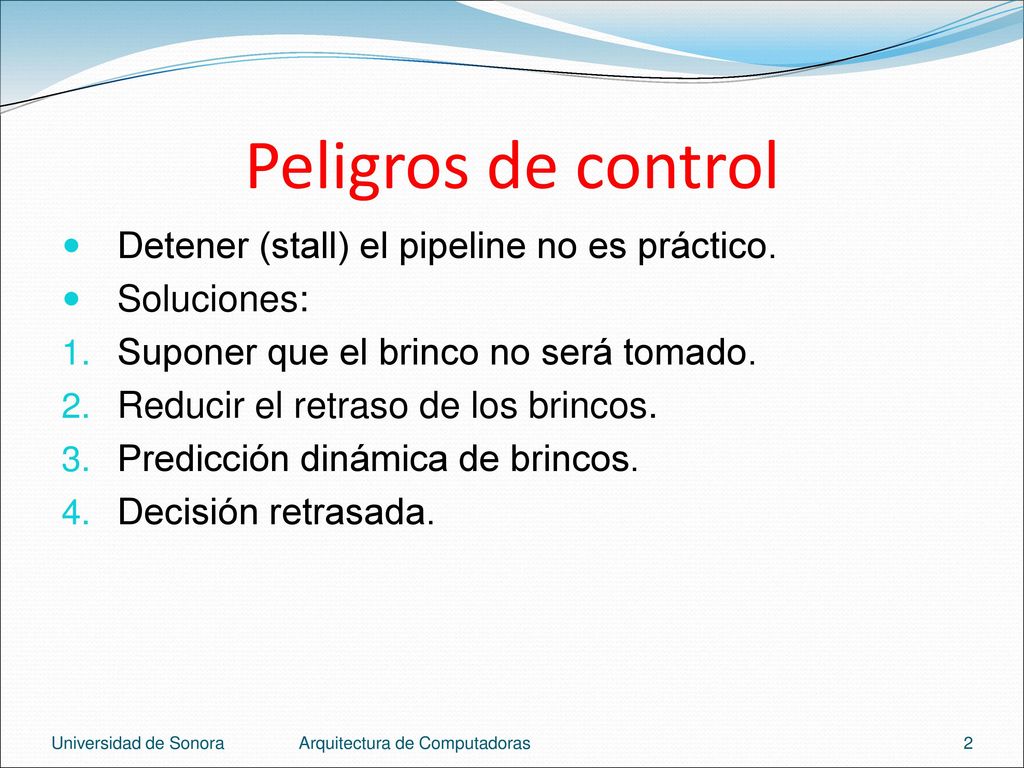

2 Peligros de control Detener (stall) el pipeline no es práctico.
Soluciones: Suponer que el brinco no será tomado. Reducir el retraso de los brincos. Predicción dinámica de brincos. Decisión retrasada. Universidad de Sonora Arquitectura de Computadoras

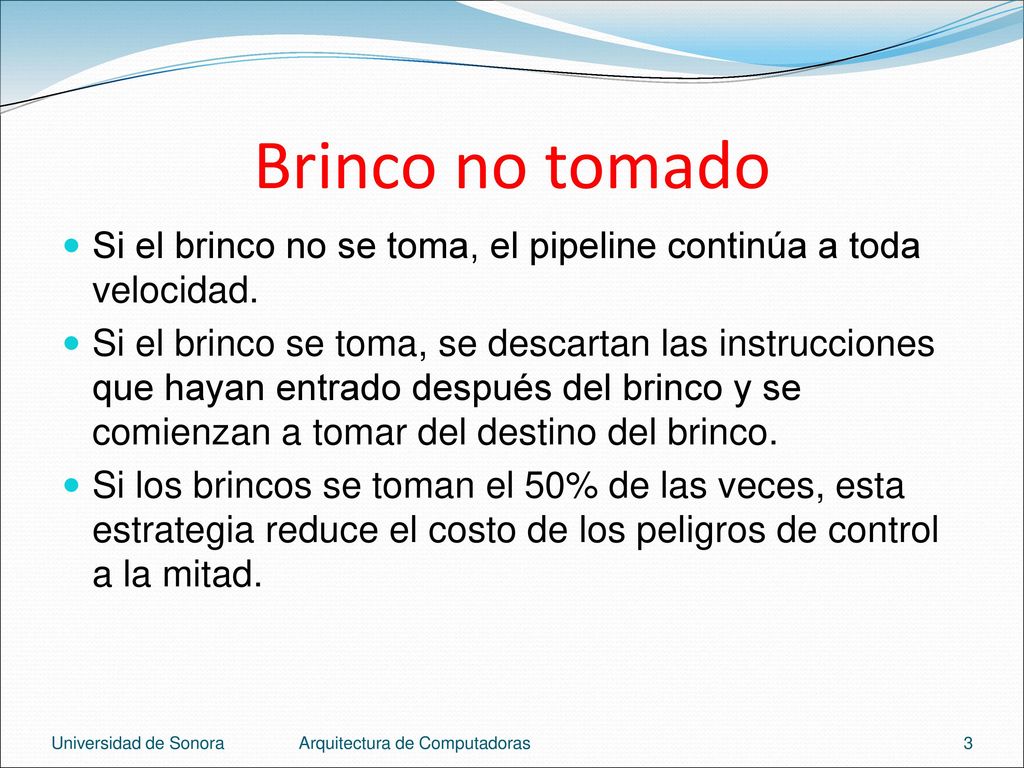

3 Brinco no tomado Si el brinco no se toma, el pipeline continúa a toda velocidad. Si el brinco se toma, se descartan las instrucciones que hayan entrado después del brinco y se comienzan a tomar del destino del brinco. Si los brincos se toman el 50% de las veces, esta estrategia reduce el costo de los peligros de control a la mitad. Universidad de Sonora Arquitectura de Computadoras

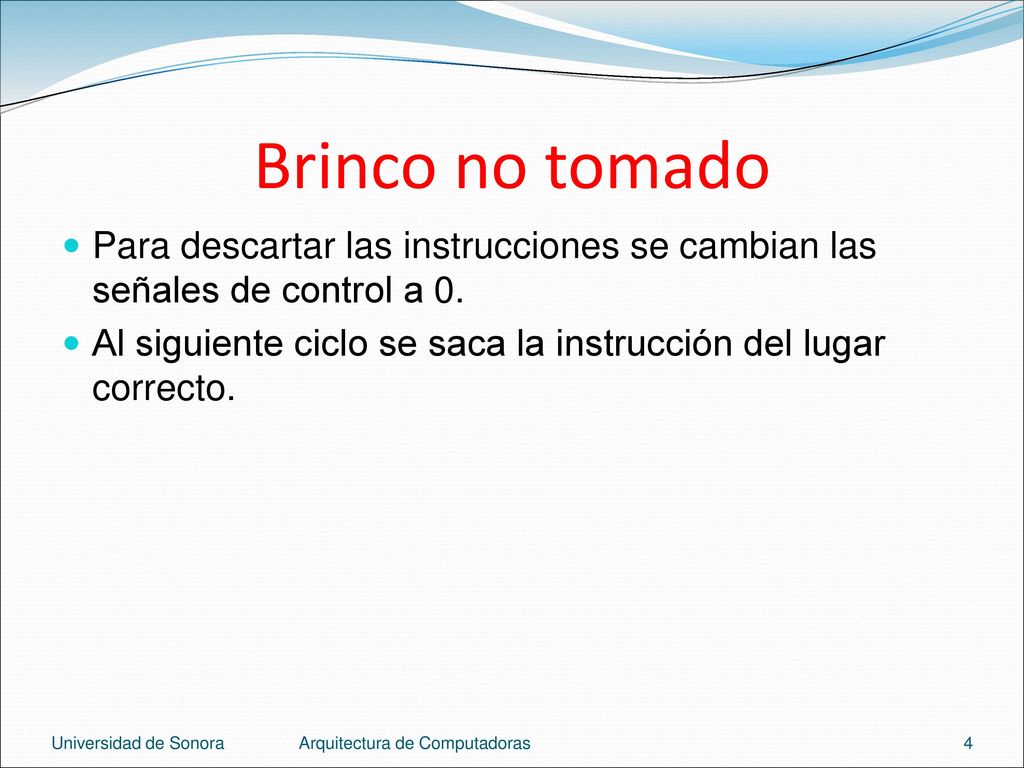

4 Brinco no tomado Para descartar las instrucciones se cambian las señales de control a 0. Al siguiente ciclo se saca la instrucción del lugar correcto. Universidad de Sonora Arquitectura de Computadoras

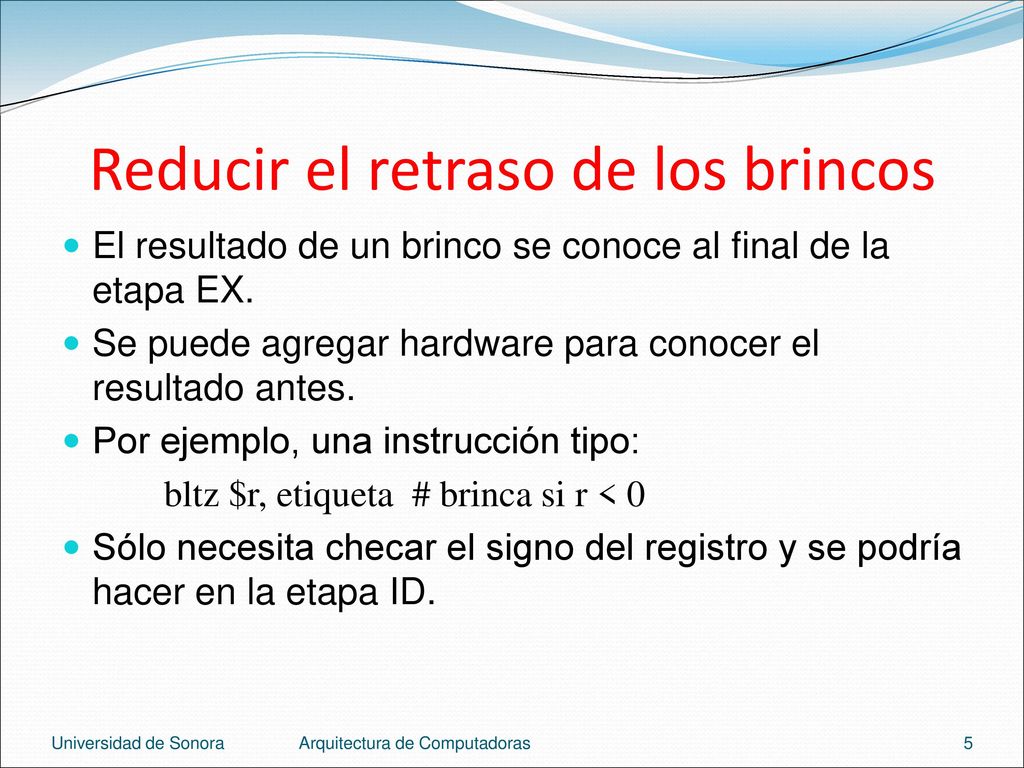

5 Reducir el retraso de los brincos
El resultado de un brinco se conoce al final de la etapa EX. Se puede agregar hardware para conocer el resultado antes. Por ejemplo, una instrucción tipo: bltz $r, etiqueta # brinca si r < 0 Sólo necesita checar el signo del registro y se podría hacer en la etapa ID. Universidad de Sonora Arquitectura de Computadoras

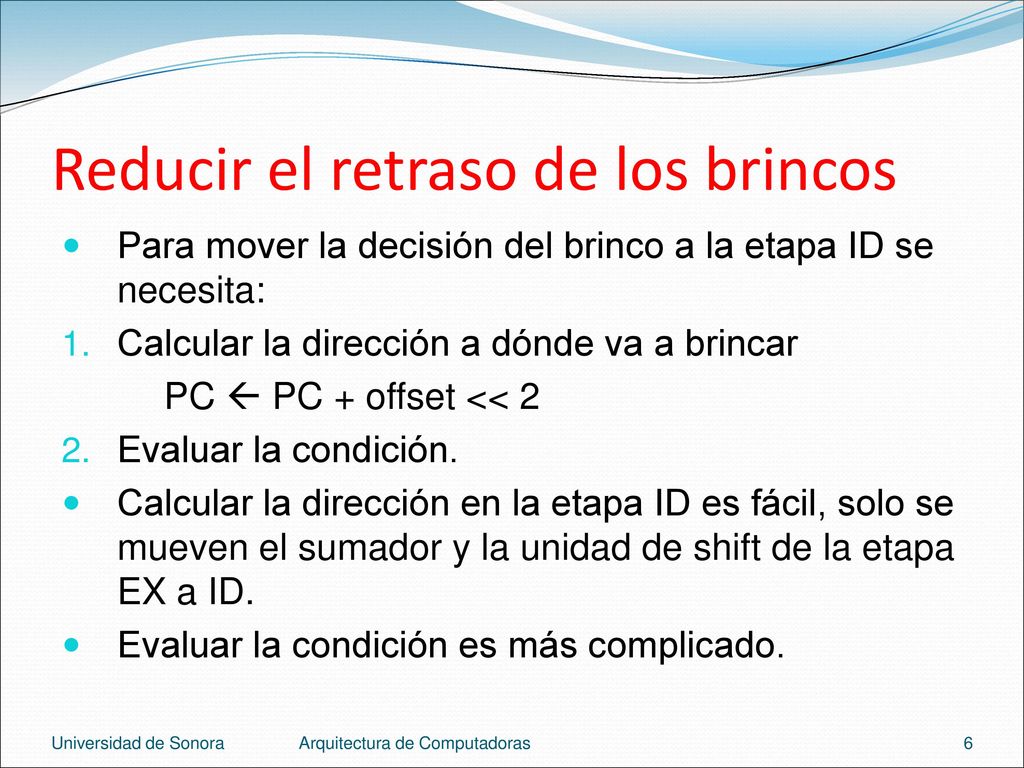

6 Reducir el retraso de los brincos
Para mover la decisión del brinco a la etapa ID se necesita: Calcular la dirección a dónde va a brincar PC  PC + offset << 2 Evaluar la condición. Calcular la dirección en la etapa ID es fácil, solo se mueven el sumador y la unidad de shift de la etapa EX a ID. Evaluar la condición es más complicado. Universidad de Sonora Arquitectura de Computadoras

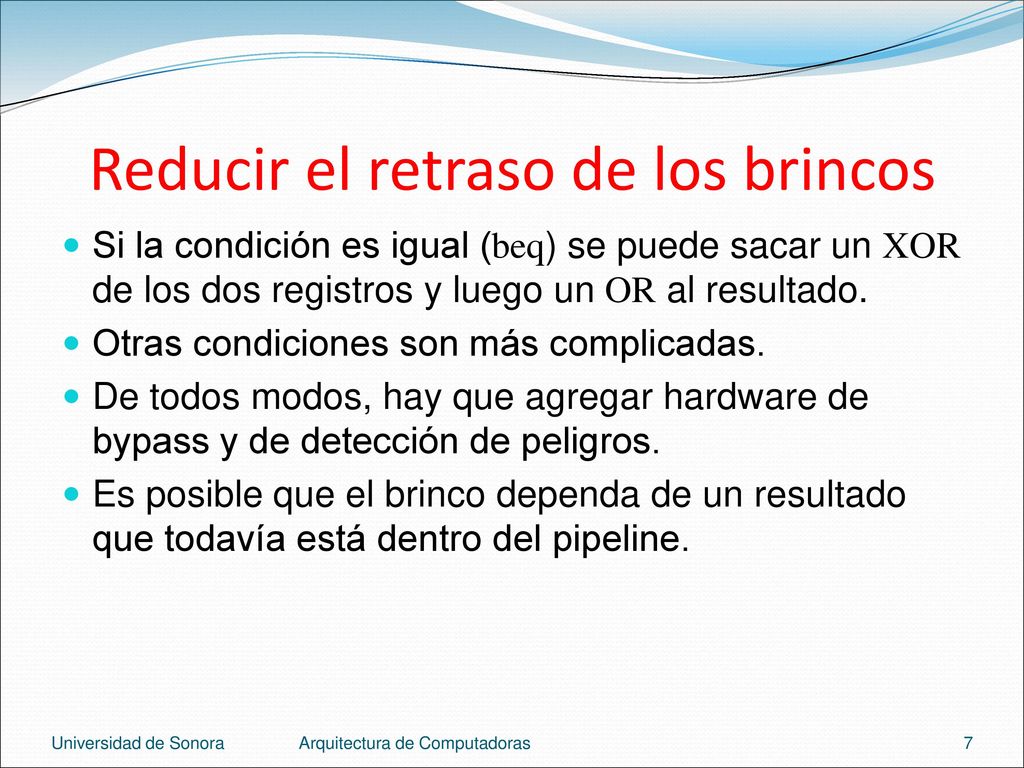

7 Reducir el retraso de los brincos
Si la condición es igual (beq) se puede sacar un XOR de los dos registros y luego un OR al resultado. Otras condiciones son más complicadas. De todos modos, hay que agregar hardware de bypass y de detección de peligros. Es posible que el brinco dependa de un resultado que todavía está dentro del pipeline. Universidad de Sonora Arquitectura de Computadoras

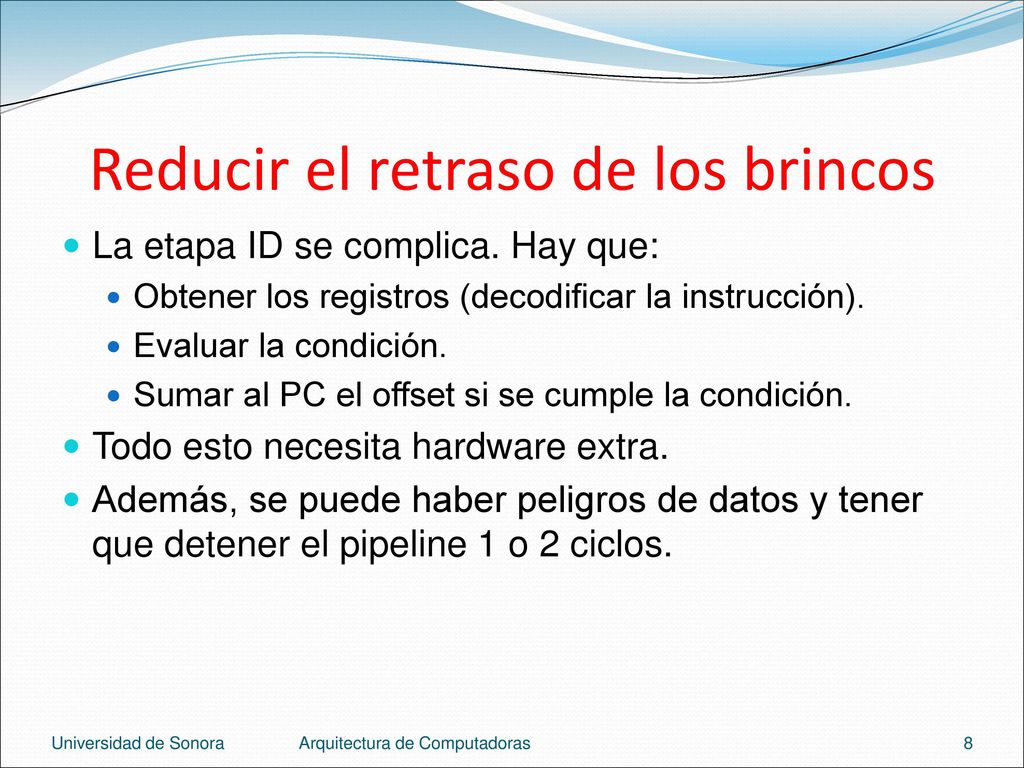

8 Reducir el retraso de los brincos
La etapa ID se complica. Hay que: Obtener los registros (decodificar la instrucción). Evaluar la condición. Sumar al PC el offset si se cumple la condición. Todo esto necesita hardware extra. Además, se puede haber peligros de datos y tener que detener el pipeline 1 o 2 ciclos. Universidad de Sonora Arquitectura de Computadoras

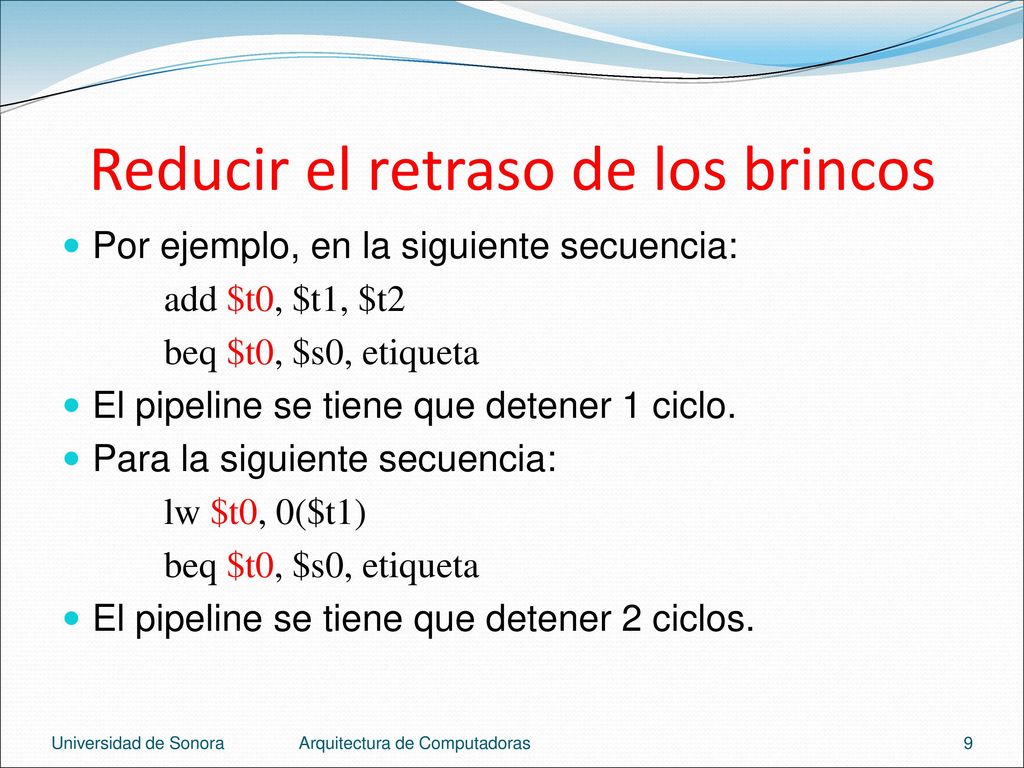

9 Reducir el retraso de los brincos
Por ejemplo, en la siguiente secuencia: add $t0, $t1, $t2 beq $t0, $s0, etiqueta El pipeline se tiene que detener 1 ciclo. Para la siguiente secuencia: lw $t0, 0($t1) El pipeline se tiene que detener 2 ciclos. Universidad de Sonora Arquitectura de Computadoras

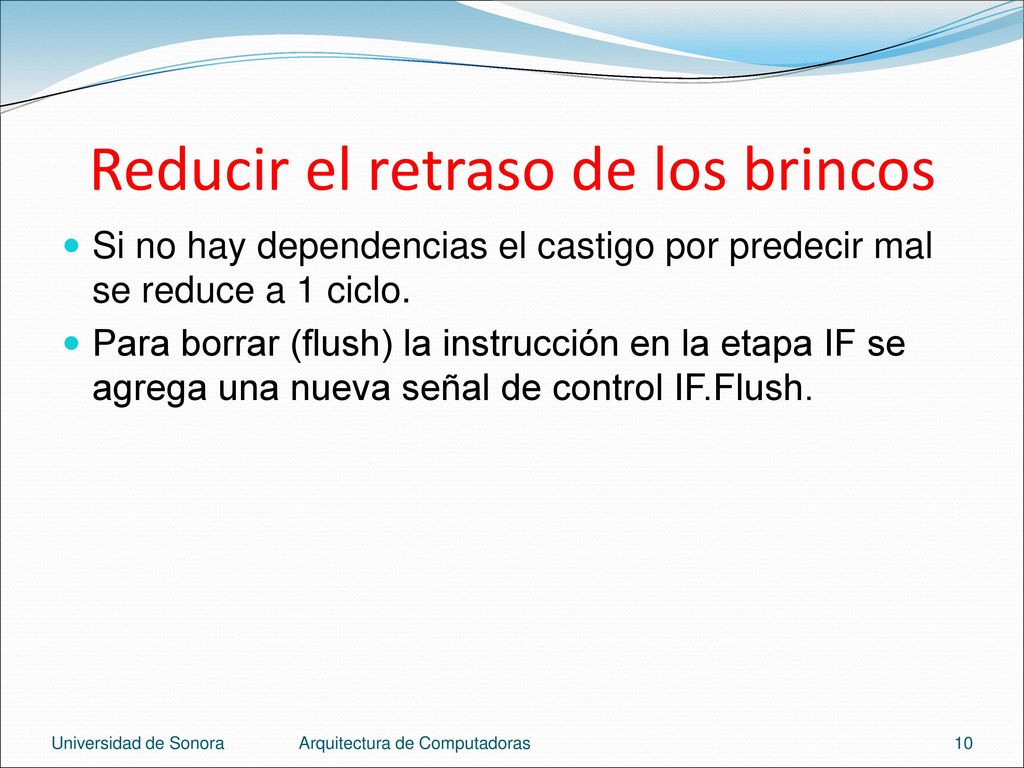

10 Reducir el retraso de los brincos
Si no hay dependencias el castigo por predecir mal se reduce a 1 ciclo. Para borrar (flush) la instrucción en la etapa IF se agrega una nueva señal de control IF.Flush. Universidad de Sonora Arquitectura de Computadoras

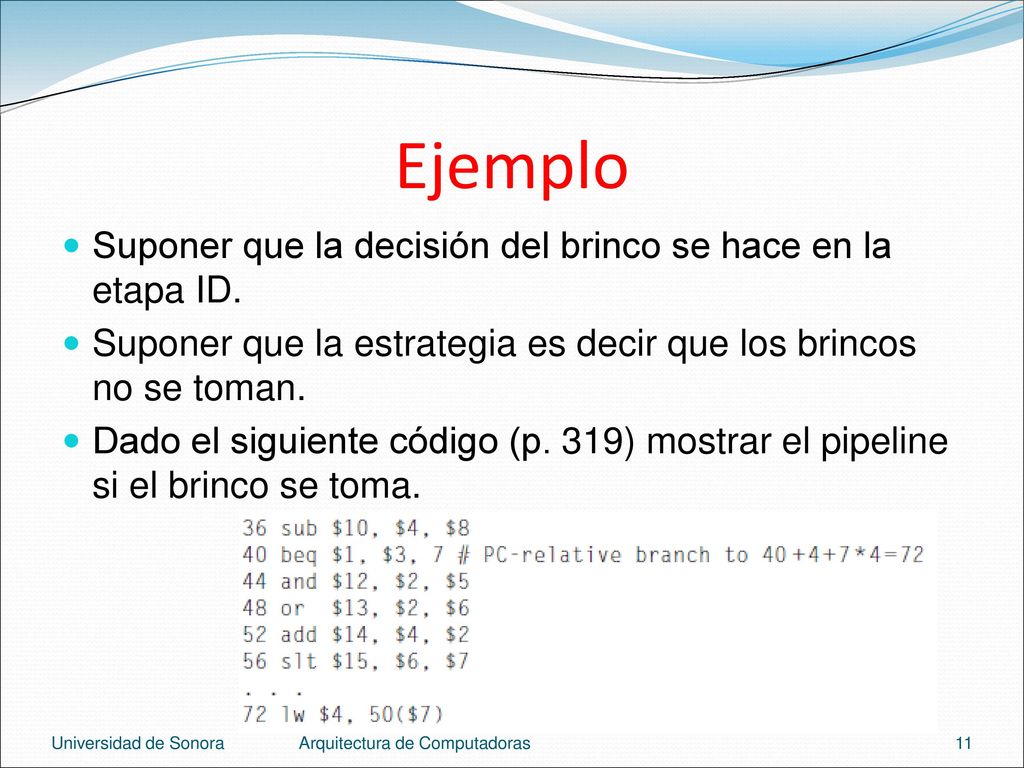

11 Ejemplo Suponer que la decisión del brinco se hace en la etapa ID.
Suponer que la estrategia es decir que los brincos no se toman. Dado el siguiente código (p. 319) mostrar el pipeline si el brinco se toma. Universidad de Sonora Arquitectura de Computadoras

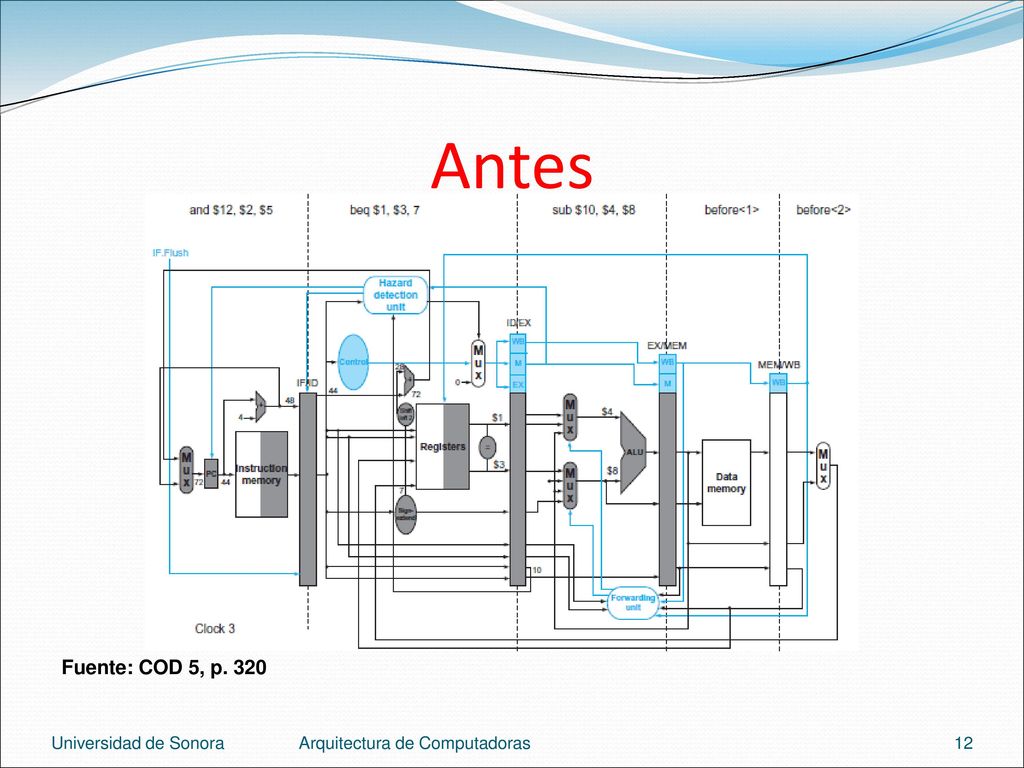

12 Antes Fuente: COD 5, p. 320 Universidad de Sonora
Arquitectura de Computadoras

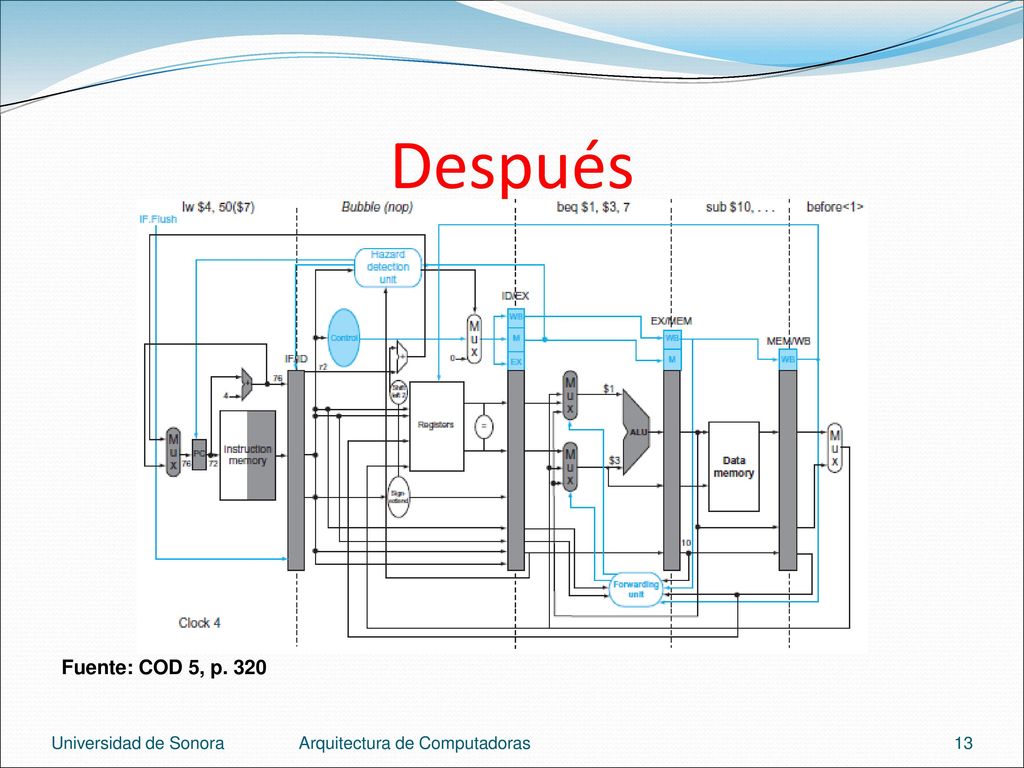

13 Después Fuente: COD 5, p. 320 Universidad de Sonora
Arquitectura de Computadoras

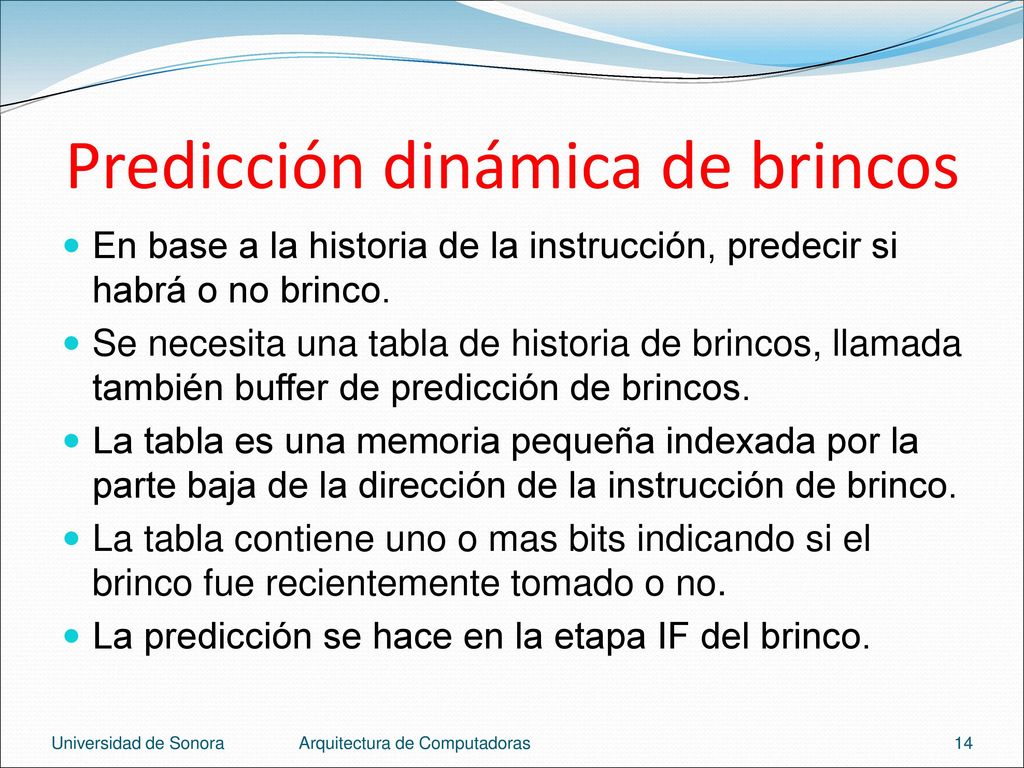

14 Predicción dinámica de brincos
En base a la historia de la instrucción, predecir si habrá o no brinco. Se necesita una tabla de historia de brincos, llamada también buffer de predicción de brincos. La tabla es una memoria pequeña indexada por la parte baja de la dirección de la instrucción de brinco. La tabla contiene uno o mas bits indicando si el brinco fue recientemente tomado o no. La predicción se hace en la etapa IF del brinco. Universidad de Sonora Arquitectura de Computadoras

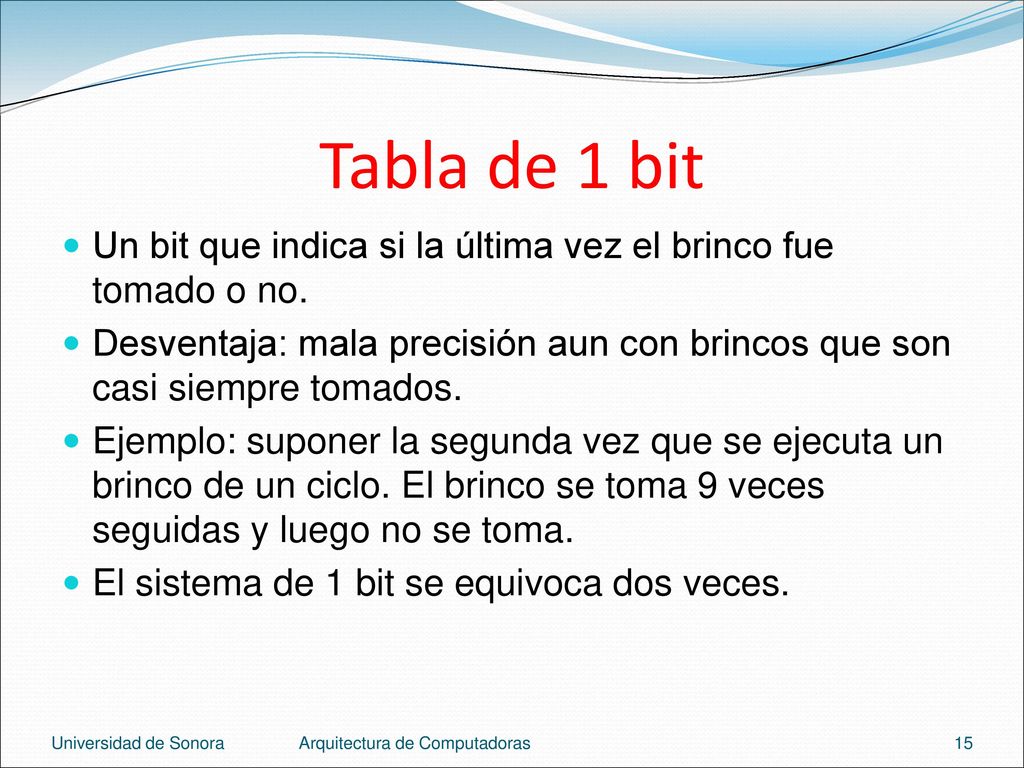

15 Tabla de 1 bit Un bit que indica si la última vez el brinco fue tomado o no. Desventaja: mala precisión aun con brincos que son casi siempre tomados. Ejemplo: suponer la segunda vez que se ejecuta un brinco de un ciclo. El brinco se toma 9 veces seguidas y luego no se toma. El sistema de 1 bit se equivoca dos veces. Universidad de Sonora Arquitectura de Computadoras

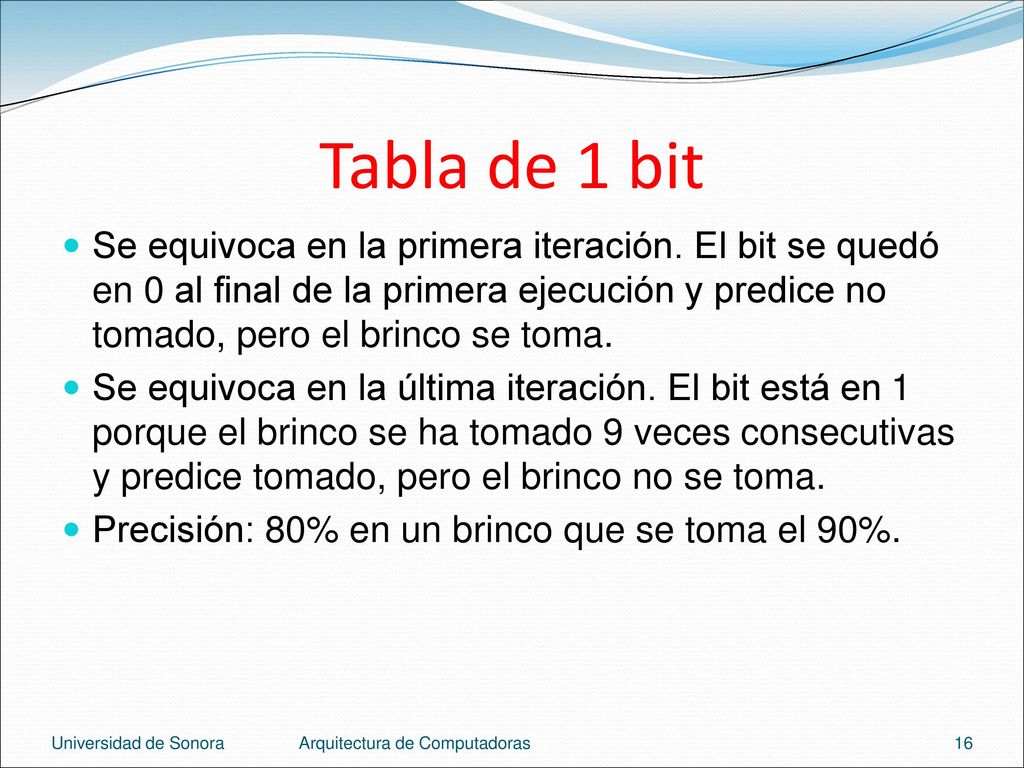

16 Tabla de 1 bit Se equivoca en la primera iteración. El bit se quedó en 0 al final de la primera ejecución y predice no tomado, pero el brinco se toma. Se equivoca en la última iteración. El bit está en 1 porque el brinco se ha tomado 9 veces consecutivas y predice tomado, pero el brinco no se toma. Precisión: 80% en un brinco que se toma el 90%. Universidad de Sonora Arquitectura de Computadoras

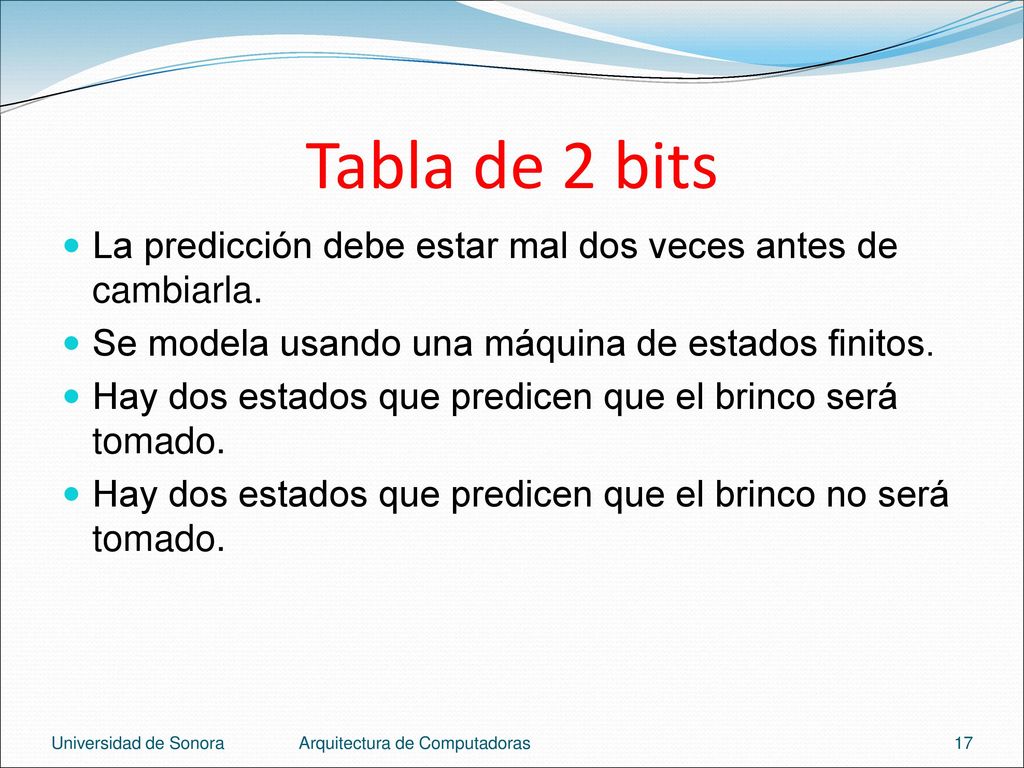

17 Tabla de 2 bits La predicción debe estar mal dos veces antes de cambiarla. Se modela usando una máquina de estados finitos. Hay dos estados que predicen que el brinco será tomado. Hay dos estados que predicen que el brinco no será tomado. Universidad de Sonora Arquitectura de Computadoras

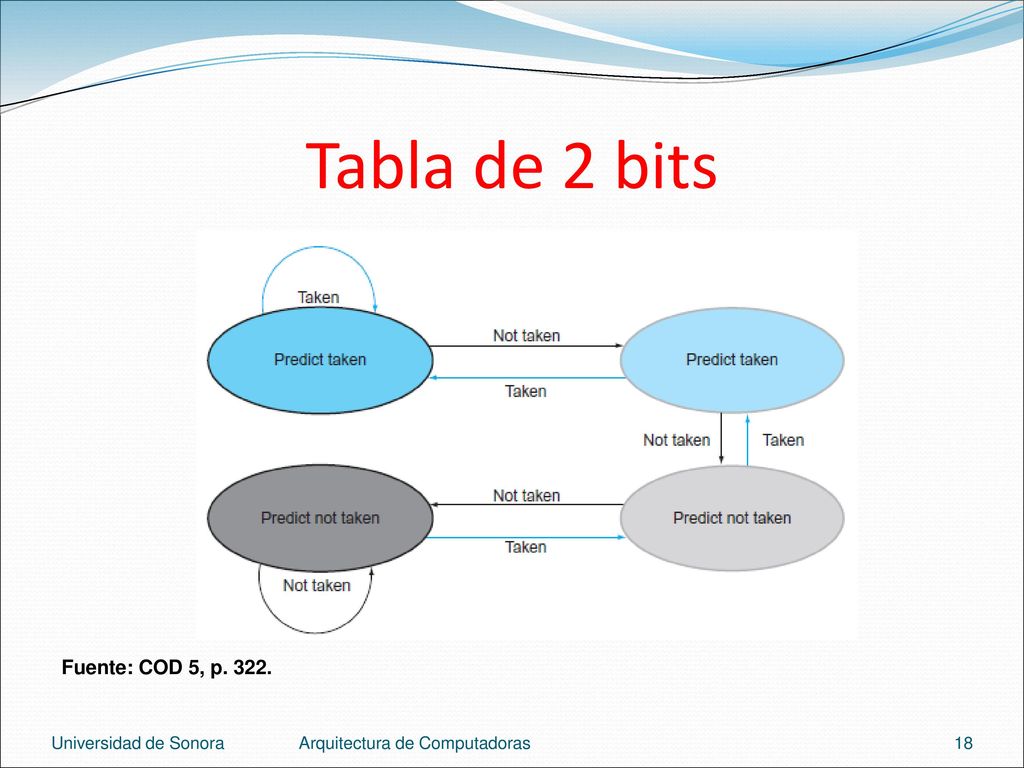

18 Tabla de 2 bits Fuente: COD 5, p. 322. Universidad de Sonora
Arquitectura de Computadoras

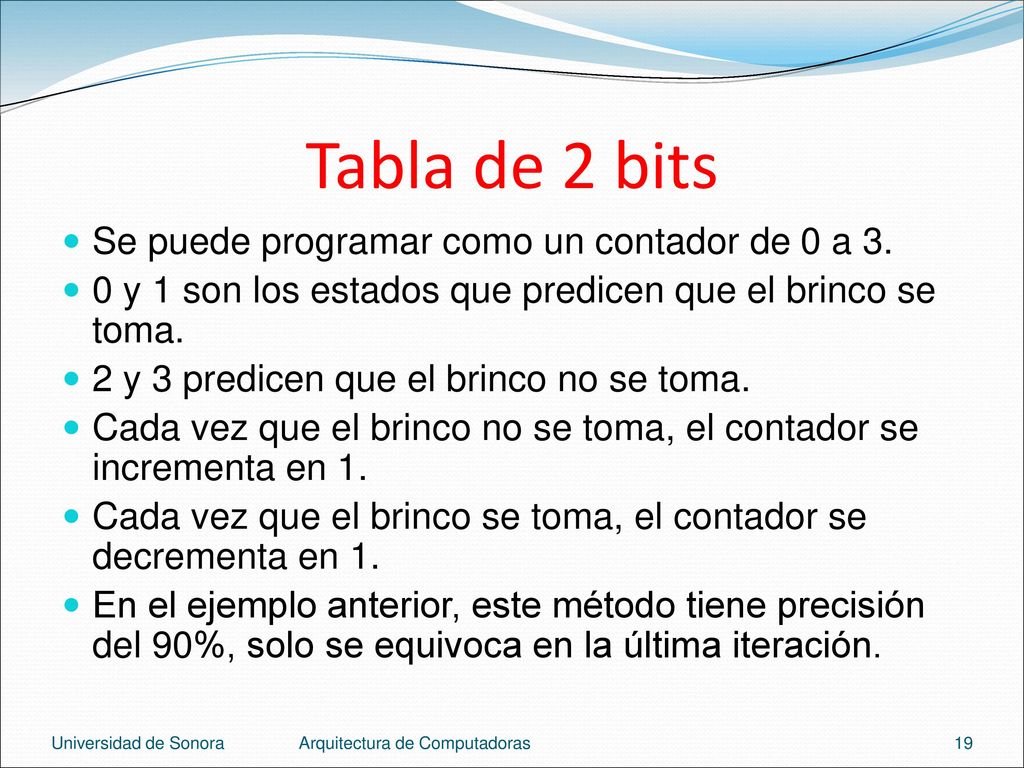

19 Tabla de 2 bits Se puede programar como un contador de 0 a 3.
0 y 1 son los estados que predicen que el brinco se toma. 2 y 3 predicen que el brinco no se toma. Cada vez que el brinco no se toma, el contador se incrementa en 1. Cada vez que el brinco se toma, el contador se decrementa en 1. En el ejemplo anterior, este método tiene precisión del 90%, solo se equivoca en la última iteración. Universidad de Sonora Arquitectura de Computadoras

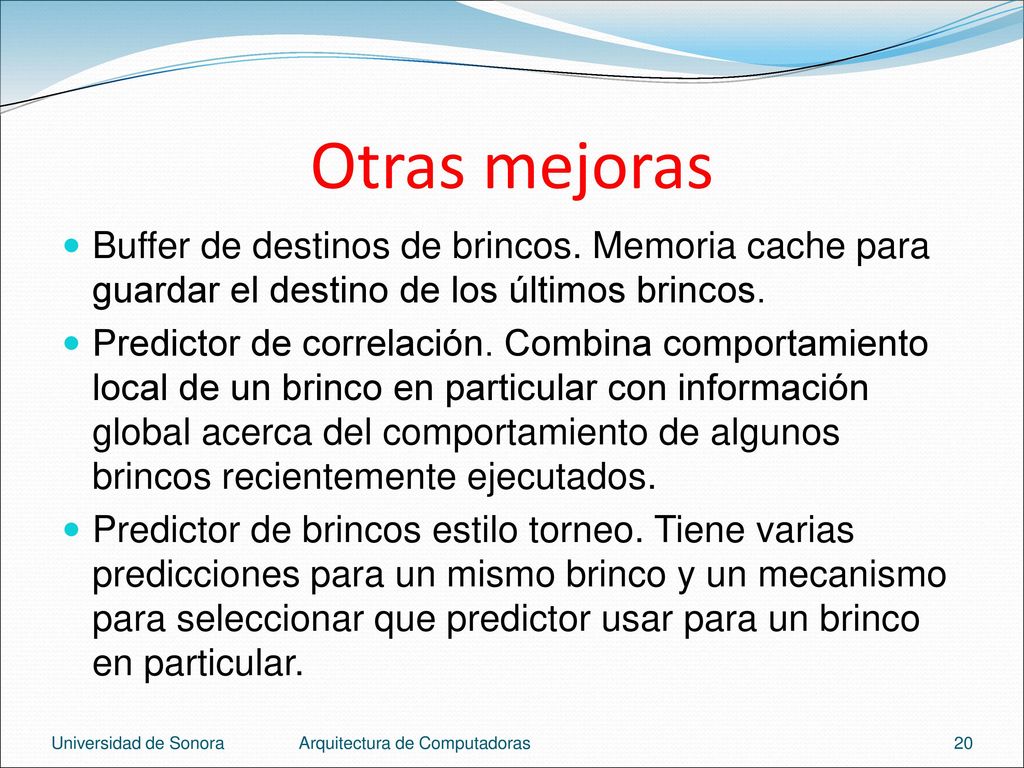

20 Otras mejoras Buffer de destinos de brincos. Memoria cache para guardar el destino de los últimos brincos. Predictor de correlación. Combina comportamiento local de un brinco en particular con información global acerca del comportamiento de algunos brincos recientemente ejecutados. Predictor de brincos estilo torneo. Tiene varias predicciones para un mismo brinco y un mecanismo para seleccionar que predictor usar para un brinco en particular. Universidad de Sonora Arquitectura de Computadoras

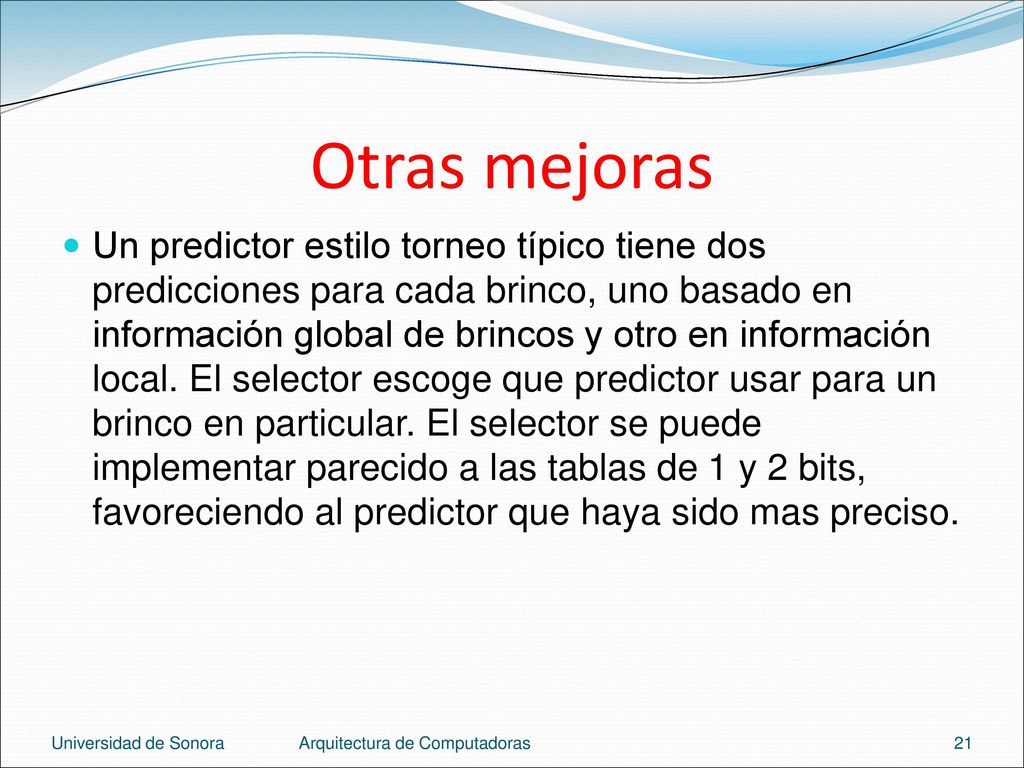

21 Otras mejoras Un predictor estilo torneo típico tiene dos predicciones para cada brinco, uno basado en información global de brincos y otro en información local. El selector escoge que predictor usar para un brinco en particular. El selector se puede implementar parecido a las tablas de 1 y 2 bits, favoreciendo al predictor que haya sido mas preciso. Universidad de Sonora Arquitectura de Computadoras

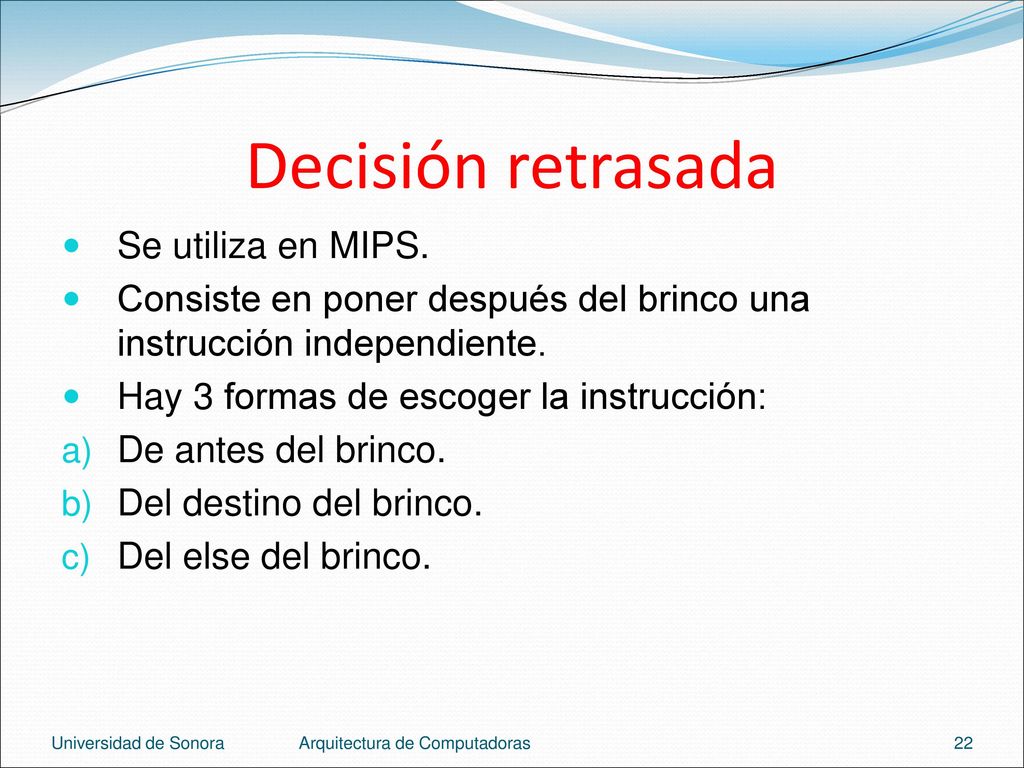

22 Decisión retrasada Se utiliza en MIPS.
Consiste en poner después del brinco una instrucción independiente. Hay 3 formas de escoger la instrucción: De antes del brinco. Del destino del brinco. Del else del brinco. Universidad de Sonora Arquitectura de Computadoras

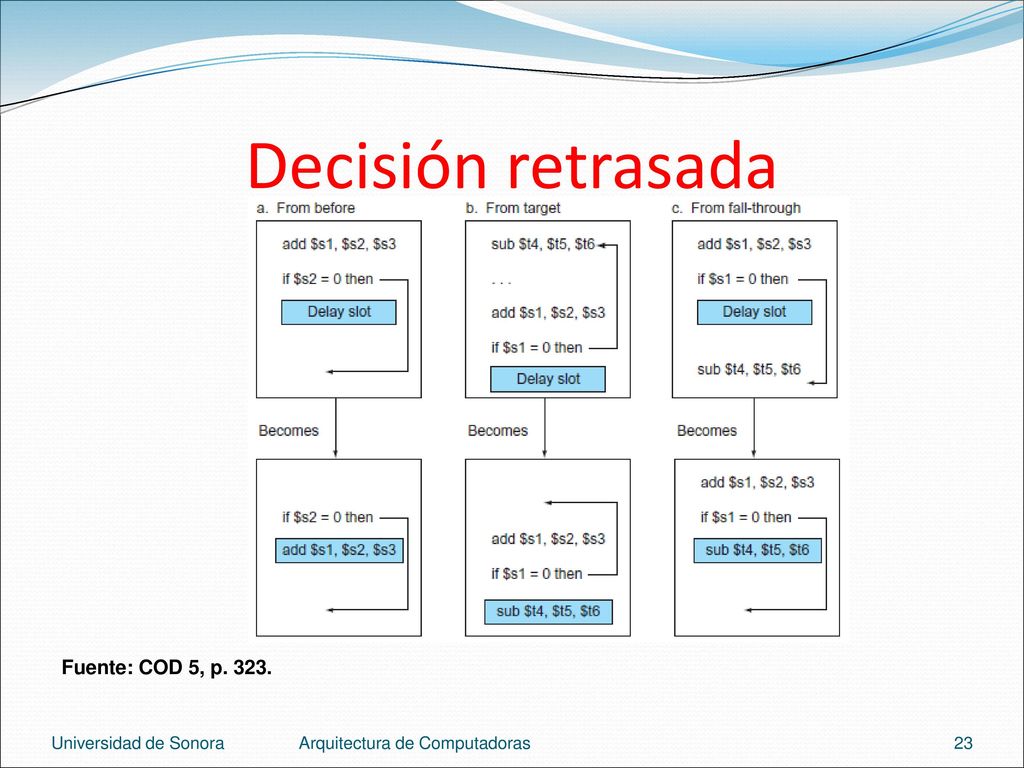

23 Decisión retrasada Fuente: COD 5, p. 323. Universidad de Sonora
Arquitectura de Computadoras

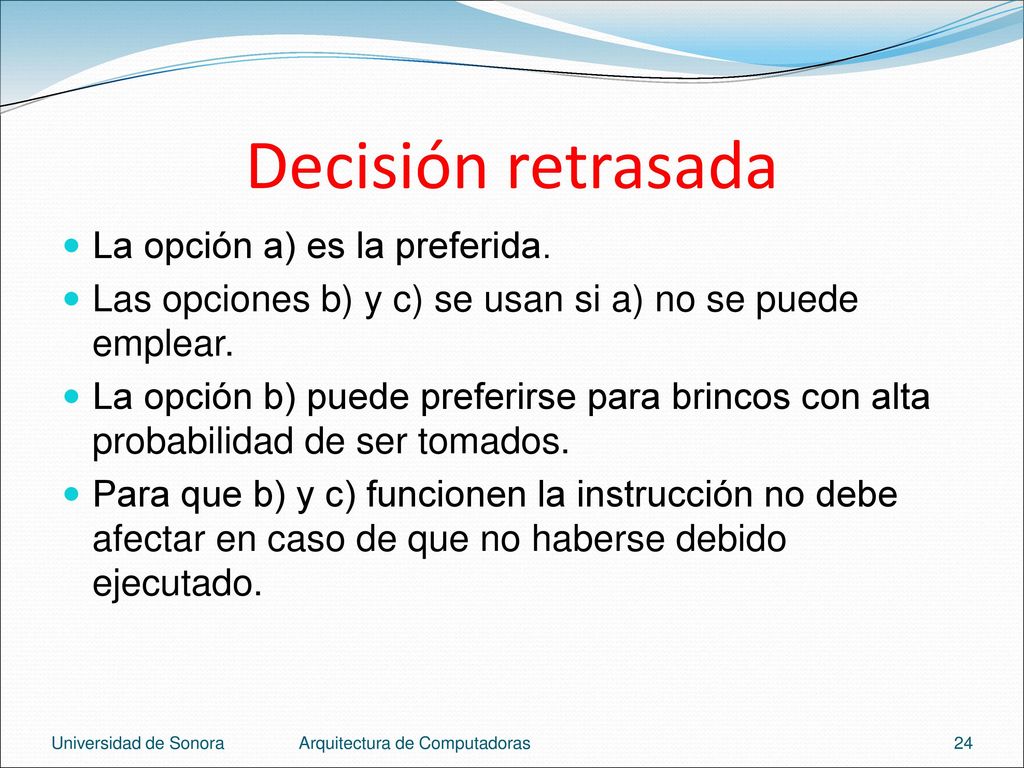

24 Decisión retrasada La opción a) es la preferida.
Las opciones b) y c) se usan si a) no se puede emplear. La opción b) puede preferirse para brincos con alta probabilidad de ser tomados. Para que b) y c) funcionen la instrucción no debe afectar en caso de que no haberse debido ejecutado. Universidad de Sonora Arquitectura de Computadoras

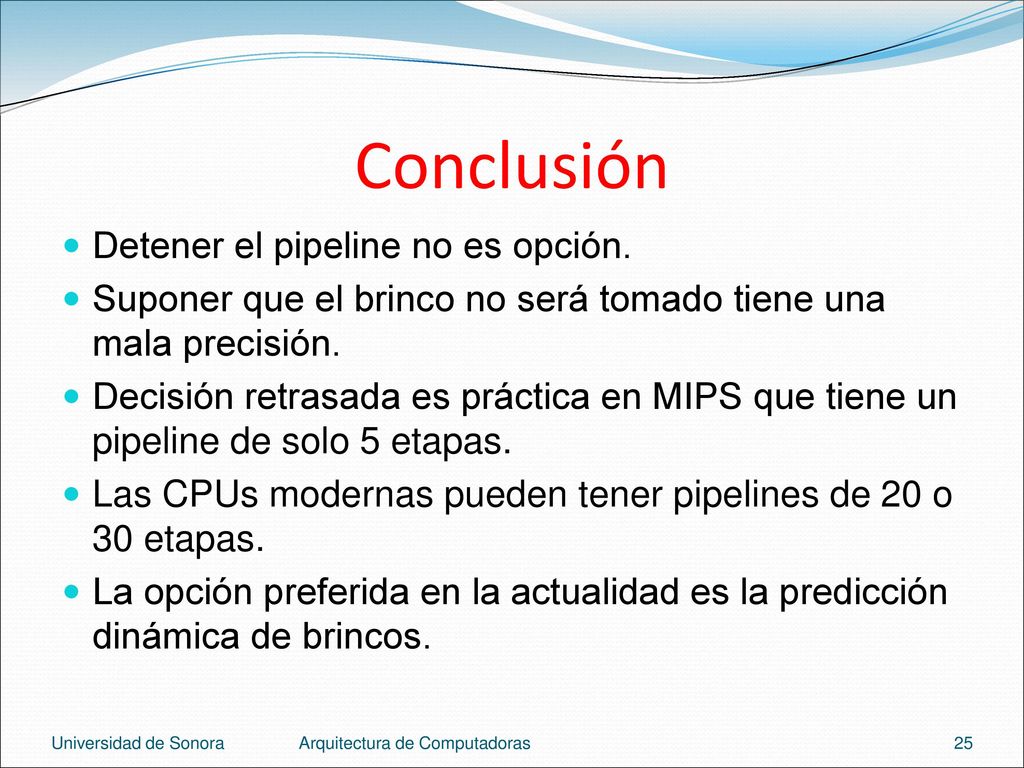

25 Conclusión Detener el pipeline no es opción.
Suponer que el brinco no será tomado tiene una mala precisión. Decisión retrasada es práctica en MIPS que tiene un pipeline de solo 5 etapas. Las CPUs modernas pueden tener pipelines de 20 o 30 etapas. La opción preferida en la actualidad es la predicción dinámica de brincos. Universidad de Sonora Arquitectura de Computadoras

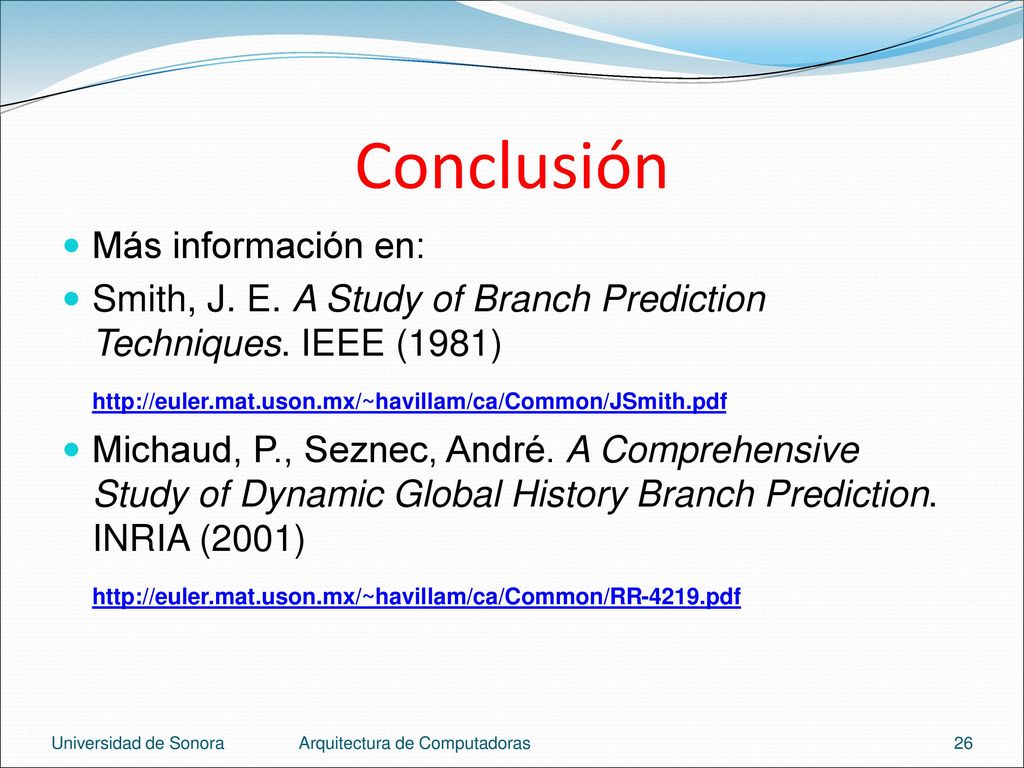

26 Conclusión Más información en:
Smith, J. E. A Study of Branch Prediction Techniques. IEEE (1981) Michaud, P., Seznec, André. A Comprehensive Study of Dynamic Global History Branch Prediction. INRIA (2001) Universidad de Sonora Arquitectura de Computadoras
