1

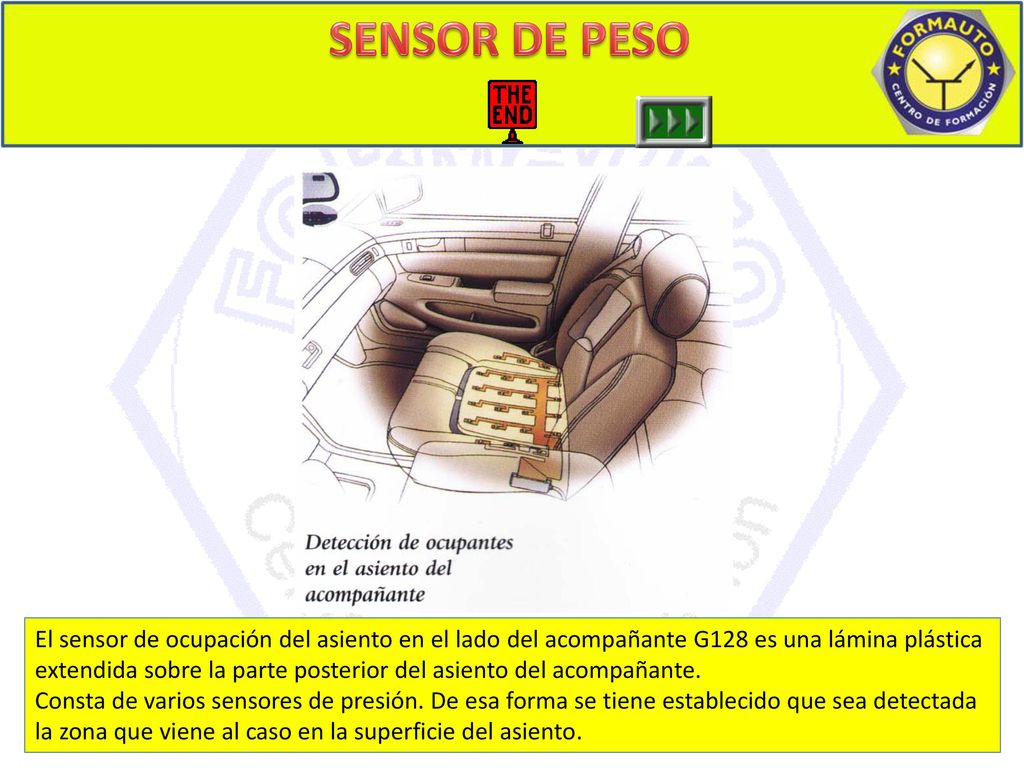

SENSOR DE PESO INDICE El sensor de ocupación del asiento en el lado del acompañante G128 es una lámina plástica extendida sobre la parte posterior del asiento del acompañante. Consta de varios sensores de presión. De esa forma se tiene establecido que sea detectada la zona que viene al caso en la superficie del asiento.
2

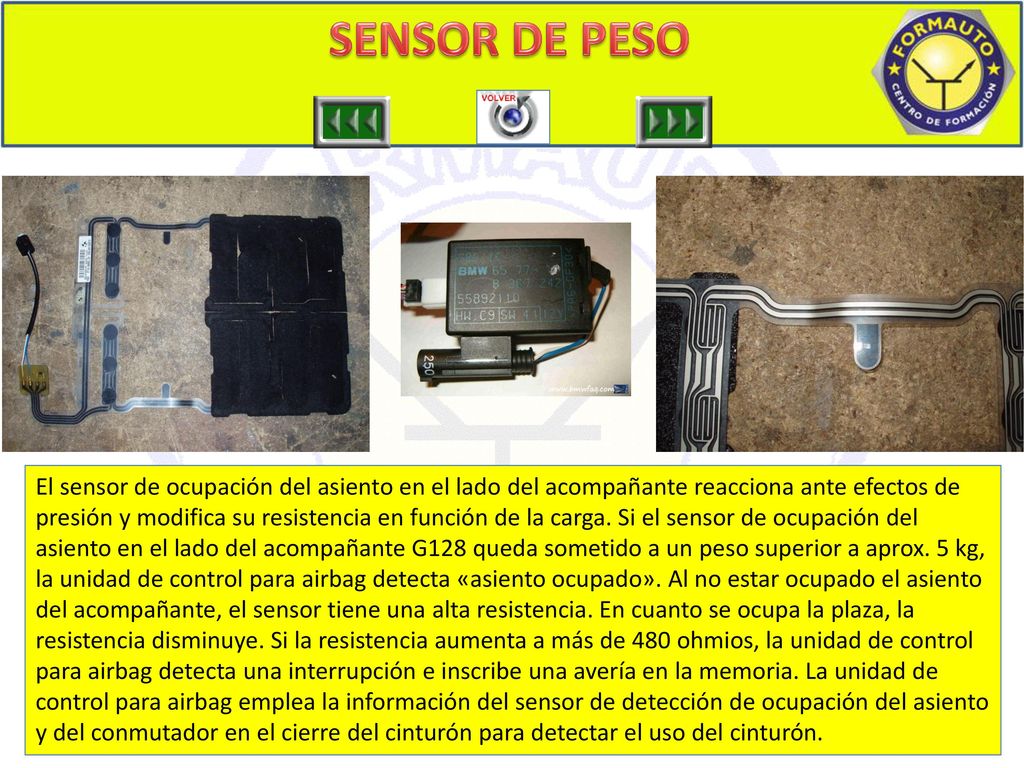

SENSOR DE PESO ACTIVO 1 El sensor de ocupación del asiento en el lado del acompañante reacciona ante efectos de presión y modifica su resistencia en función de la carga. Si el sensor de ocupación del asiento en el lado del acompañante G128 queda sometido a un peso superior a aprox. 5 kg, la unidad de control para airbag detecta «asiento ocupado». Al no estar ocupado el asiento del acompañante, el sensor tiene una alta resistencia. En cuanto se ocupa la plaza, la resistencia disminuye. Si la resistencia aumenta a más de 480 ohmios, la unidad de control para airbag detecta una interrupción e inscribe una avería en la memoria. La unidad de control para airbag emplea la información del sensor de detección de ocupación del asiento y del conmutador en el cierre del cinturón para detectar el uso del cinturón.
3

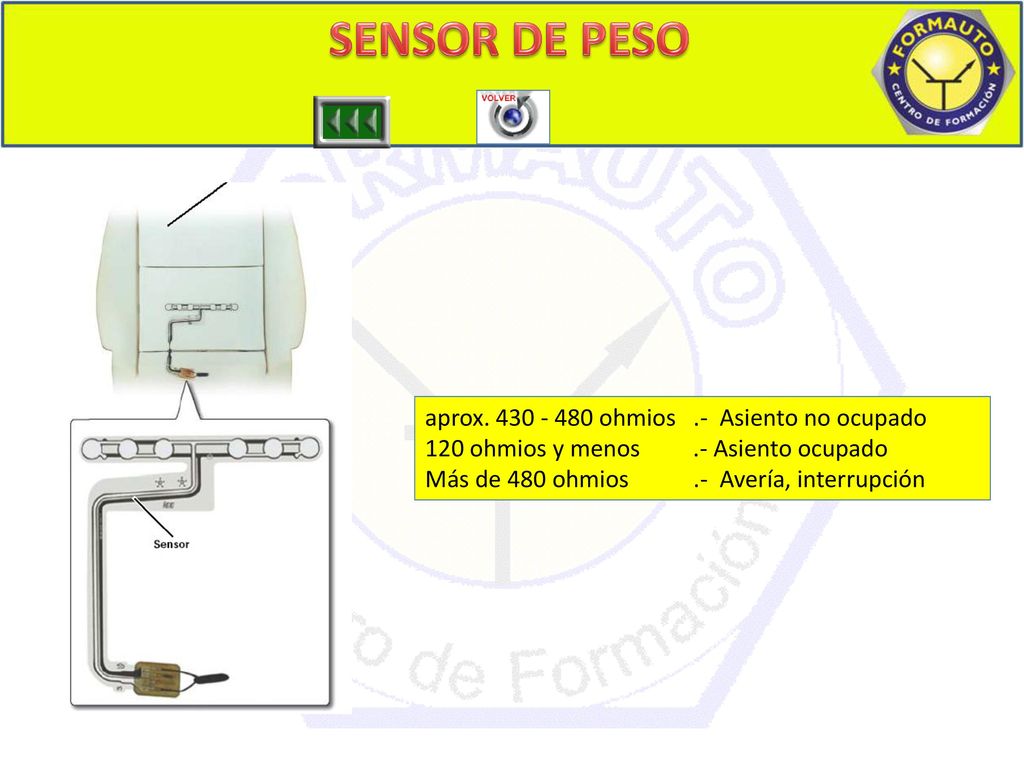

SENSOR DE PESO aprox. 430 - 480 ohmios .- Asiento no ocupado
ACTIVO 1 aprox ohmios Asiento no ocupado 120 ohmios y menos Asiento ocupado Más de 480 ohmios Avería, interrupción
