1 What will AICM/AIXM bring to AIS?
Projecto de Mejoras a AIS e AIM en Japon What will AICM/AIXM bring to AIS? Que puede AICM/AIXM aportar a AIS? Buro de Aviacion Civil de Japon Civil Aviation Bureau, Japan

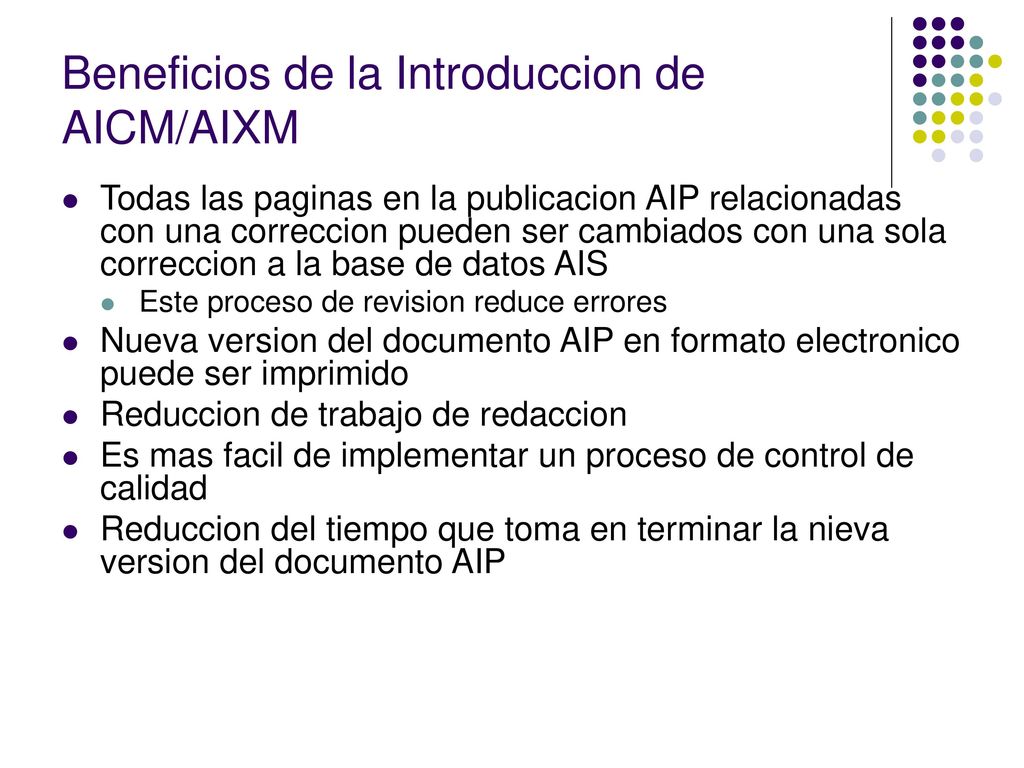

2 Beneficios de la Introduccion de AICM/AIXM
Todas las paginas en la publicacion AIP relacionadas con una correccion pueden ser cambiados con una sola correccion a la base de datos AIS Este proceso de revision reduce errores Nueva version del documento AIP en formato electronico puede ser imprimido Reduccion de trabajo de redaccion Es mas facil de implementar un proceso de control de calidad Reduccion del tiempo que toma en terminar la nieva version del documento AIP

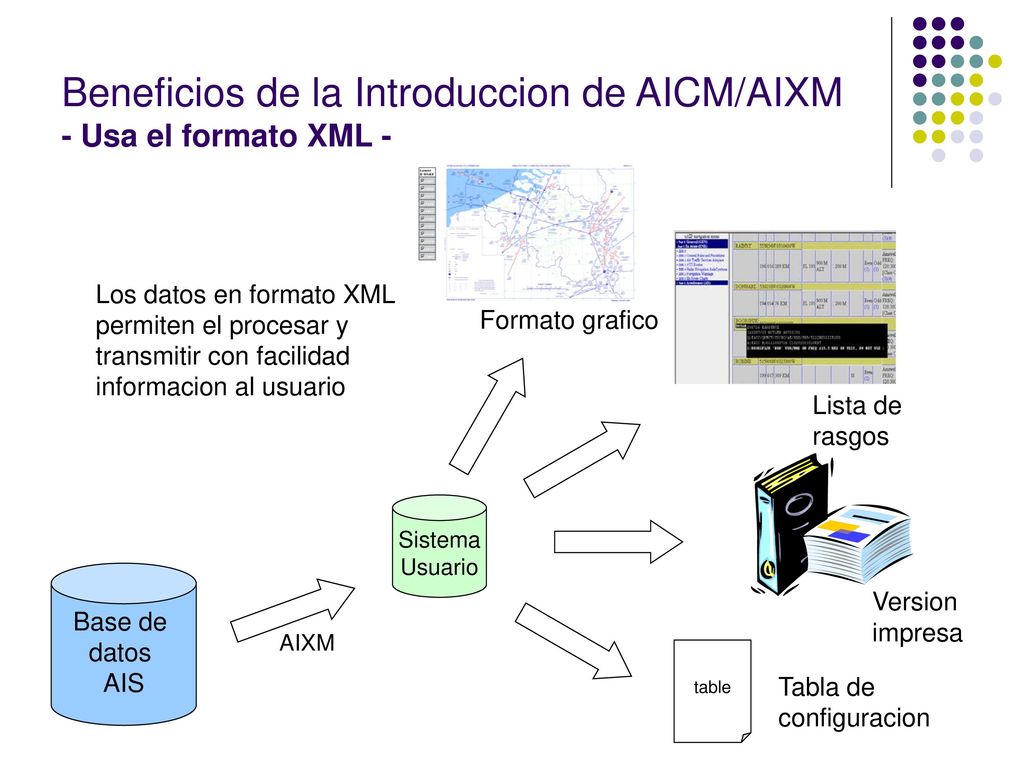

3 Beneficios de la Introduccion de AICM/AIXM - Usa el formato XML -
Los datos en formato XML permiten el procesar y transmitir con facilidad informacion al usuario Formato grafico Lista de rasgos Sistema Usuario Base de datos AIS Version impresa AIXM table Tabla de configuracion

4 Ejemplo de automatizacion de secciones del AIP usando AICM/AIXM
＜＞ 　　　＜＞ 　　　　　＜＞…＜/＞ 　　　＜/＞ 　　　＜＞…＜/＞ ＜/＞ AIXM Datos contenidos en formato AIXM corresponden directamente a datos en el AIP

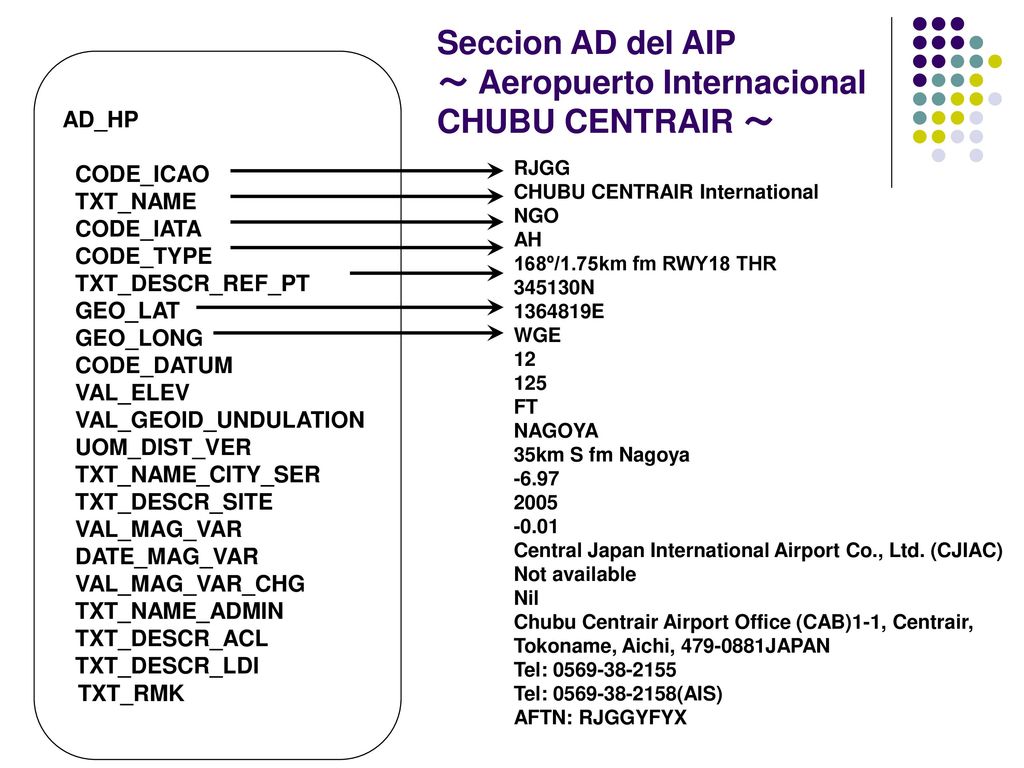

5 Seccion AD del AIP ～ Aeropuerto Internacional CHUBU CENTRAIR ～
AD_HP CODE_ICAO TXT_NAME CODE_IATA CODE_TYPE TXT_DESCR_REF_PT GEO_LAT GEO_LONG CODE_DATUM VAL_ELEV VAL_GEOID_UNDULATION UOM_DIST_VER TXT_NAME_CITY_SER TXT_DESCR_SITE VAL_MAG_VAR DATE_MAG_VAR VAL_MAG_VAR_CHG TXT_NAME_ADMIN TXT_DESCR_ACL TXT_DESCR_LDI 　TXT_RMK RJGG CHUBU CENTRAIR International NGO AH 168º/1.75km fm RWY18 THR 345130N E WGE 12 125 FT NAGOYA 35km S fm Nagoya -6.97 2005 -0.01 Central Japan International Airport Co., Ltd. (CJIAC) Not available Nil Chubu Centrair Airport Office (CAB)1-1, Centrair, Tokoname, Aichi, JAPAN Tel: Tel: (AIS) AFTN: RJGGYFYX

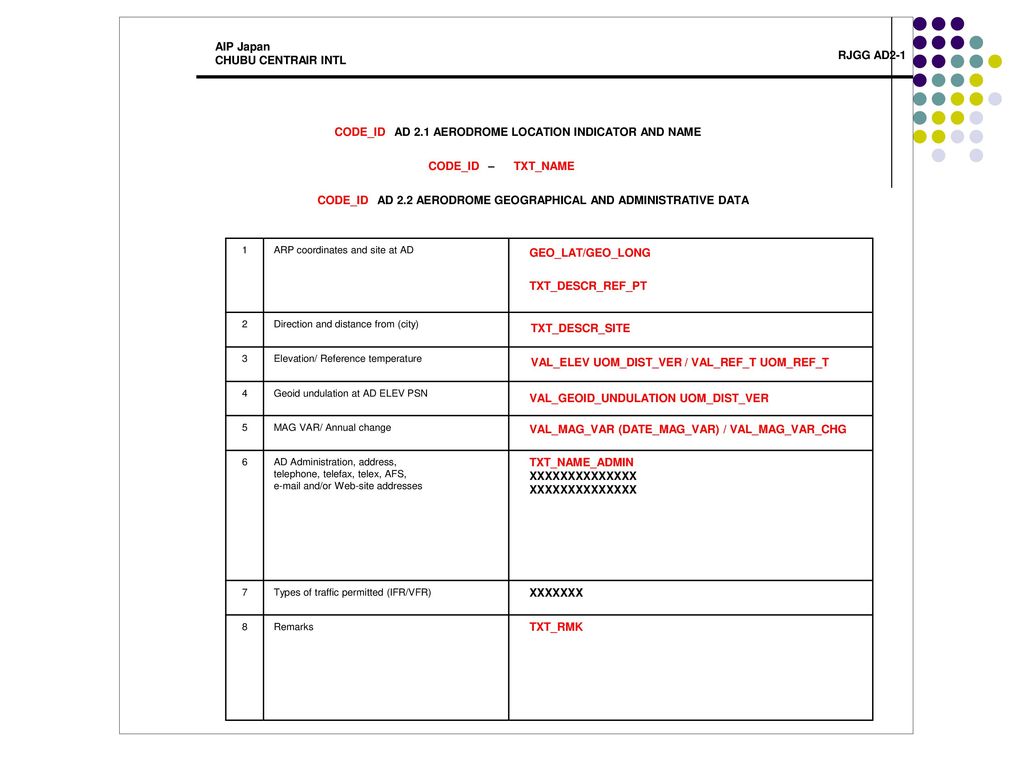

6 AD 2.1 AERODROME LOCATION INDICATOR AND NAME
AIP Japan CHUBU CENTRAIR INTL RJGG AD2-1 CODE_ID AD 2.1 AERODROME LOCATION INDICATOR AND NAME CODE_ID – TXT_NAME CODE_ID AD 2.2 AERODROME GEOGRAPHICAL AND ADMINISTRATIVE DATA 1 ARP coordinates and site at AD GEO_LAT/GEO_LONG TXT_DESCR_REF_PT 2 Direction and distance from (city) TXT_DESCR_SITE 3 Elevation/ Reference temperature VAL_ELEV UOM_DIST_VER / VAL_REF_T UOM_REF_T 4 Geoid undulation at AD ELEV PSN VAL_GEOID_UNDULATION UOM_DIST_VER 5 MAG VAR/ Annual change VAL_MAG_VAR (DATE_MAG_VAR) / VAL_MAG_VAR_CHG 6 AD Administration, address, telephone, telefax, telex, AFS, and/or Web-site addresses TXT_NAME_ADMIN XXXXXXXXXXXXXX 7 Types of traffic permitted (IFR/VFR) XXXXXXX 8 Remarks TXT_RMK

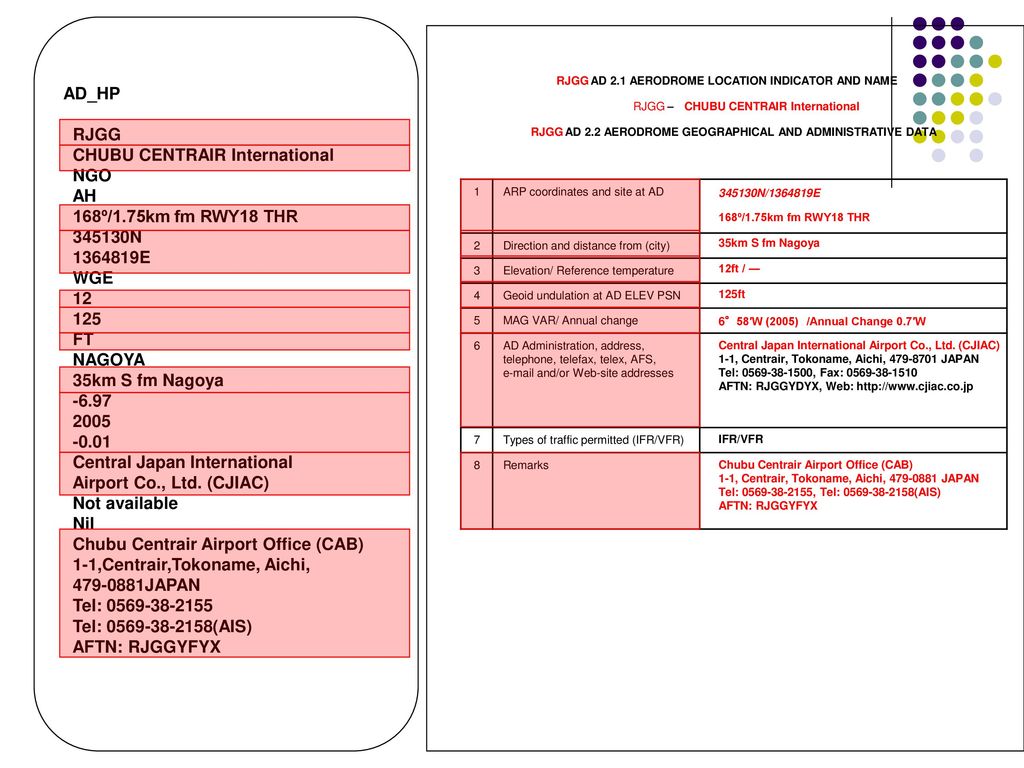

7 CHUBU CENTRAIR International NGO AH 168º/1.75km fm RWY18 THR 345130N
AD_HP RJGG CHUBU CENTRAIR International NGO AH 168º/1.75km fm RWY18 THR 345130N E WGE 12 125 FT NAGOYA 35km S fm Nagoya -6.97 2005 -0.01 Central Japan International Airport Co., Ltd. (CJIAC) Not available Nil Chubu Centrair Airport Office (CAB) 1-1,Centrair,Tokoname, Aichi, JAPAN Tel: Tel: (AIS) AFTN: RJGGYFYX RJGG AD 2.1 AERODROME LOCATION INDICATOR AND NAME RJGG – CHUBU CENTRAIR International RJGG AD 2.2 AERODROME GEOGRAPHICAL AND ADMINISTRATIVE DATA 1 ARP coordinates and site at AD 2 Direction and distance from (city) 3 Elevation/ Reference temperature 4 Geoid undulation at AD ELEV PSN 5 MAG VAR/ Annual change 6 AD Administration, address, telephone, telefax, telex, AFS, and/or Web-site addresses 7 Types of traffic permitted (IFR/VFR) 8 Remarks 345130N/ E 168º/1.75km fm RWY18 THR 35km S fm Nagoya 12ft / ― 125ft 6°58′W (2005)　/Annual Change 0.7′W Central Japan International Airport Co., Ltd. (CJIAC) 1-1, Centrair, Tokoname, Aichi, JAPAN Tel: , Fax: AFTN: RJGGYDYX, Web: IFR/VFR Chubu Centrair Airport Office (CAB) 1-1, Centrair, Tokoname, Aichi, JAPAN Tel: , Tel: (AIS) AFTN: RJGGYFYX

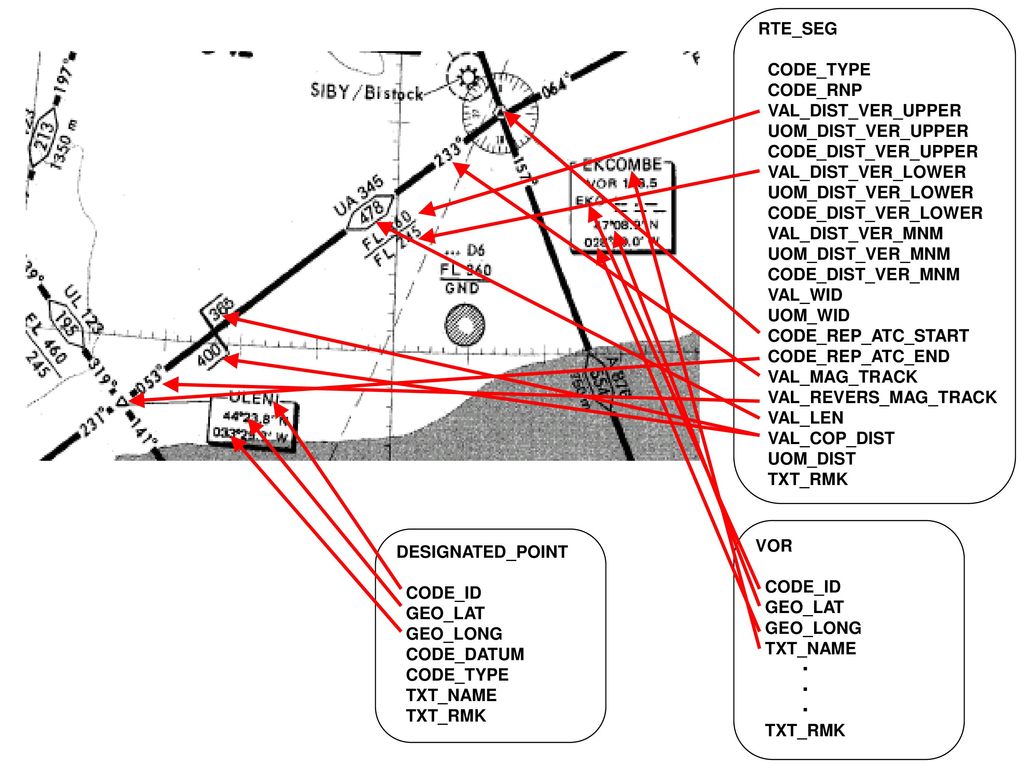

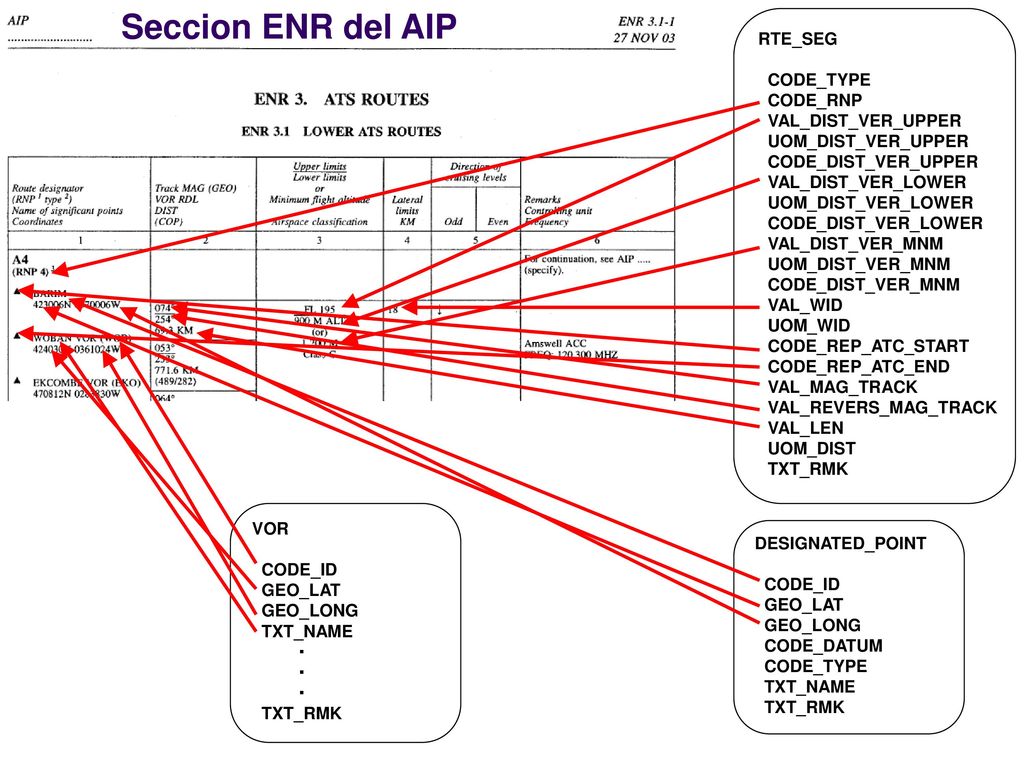

8 Seccion ENR del AIP RTE_SEG CODE_TYPE CODE_RNP VAL_DIST_VER_UPPER
UOM_DIST_VER_UPPER CODE_DIST_VER_UPPER VAL_DIST_VER_LOWER UOM_DIST_VER_LOWER CODE_DIST_VER_LOWER VAL_DIST_VER_MNM UOM_DIST_VER_MNM CODE_DIST_VER_MNM VAL_WID UOM_WID CODE_REP_ATC_START CODE_REP_ATC_END VAL_MAG_TRACK VAL_REVERS_MAG_TRACK VAL_LEN UOM_DIST TXT_RMK VOR CODE_ID GEO_LAT GEO_LONG TXT_NAME 　　　　・ TXT_RMK DESIGNATED_POINT CODE_ID GEO_LAT GEO_LONG CODE_DATUM CODE_TYPE TXT_NAME TXT_RMK

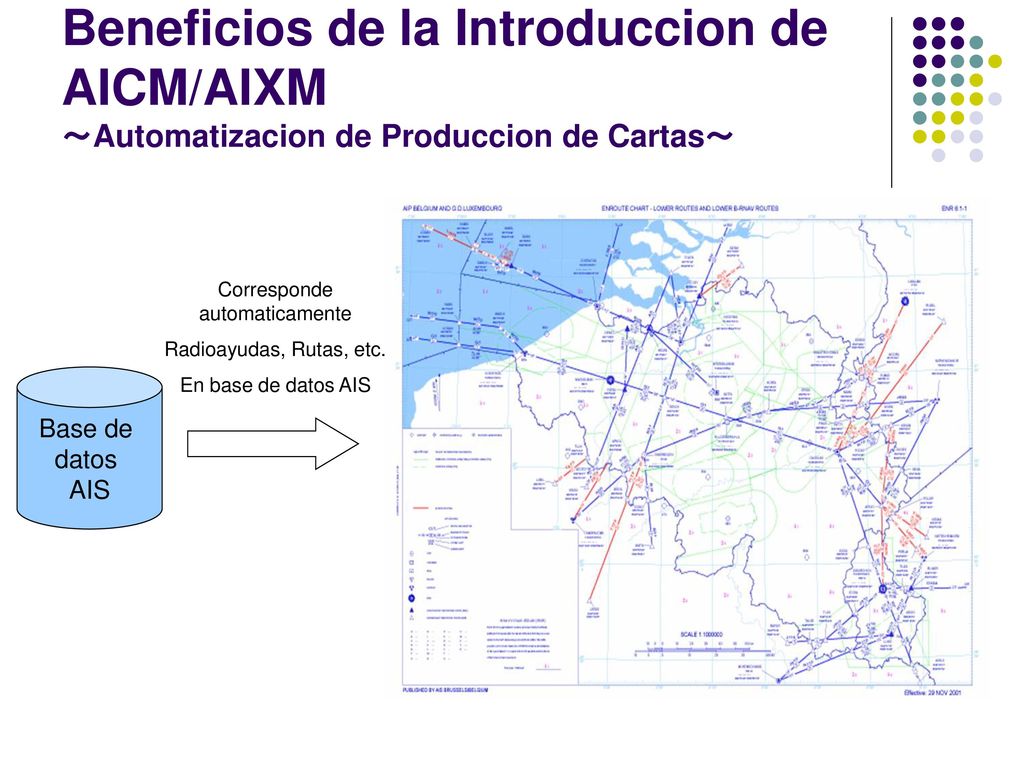

9 Corresponde automaticamente
Beneficios de la Introduccion de AICM/AIXM ～Automatizacion de Produccion de Cartas～ Corresponde automaticamente Radioayudas, Rutas, etc. En base de datos AIS Base de datos AIS

10 RTE_SEG CODE_TYPE CODE_RNP VAL_DIST_VER_UPPER UOM_DIST_VER_UPPER CODE_DIST_VER_UPPER VAL_DIST_VER_LOWER UOM_DIST_VER_LOWER CODE_DIST_VER_LOWER VAL_DIST_VER_MNM UOM_DIST_VER_MNM CODE_DIST_VER_MNM VAL_WID UOM_WID CODE_REP_ATC_START CODE_REP_ATC_END VAL_MAG_TRACK VAL_REVERS_MAG_TRACK VAL_LEN VAL_COP_DIST UOM_DIST TXT_RMK VOR CODE_ID GEO_LAT GEO_LONG TXT_NAME 　　　　・ TXT_RMK DESIGNATED_POINT CODE_ID GEO_LAT GEO_LONG CODE_DATUM CODE_TYPE TXT_NAME TXT_RMK
