Presentación del tema: "Cuestionario sobre métodos de muestreo y evaluación"— Transcripción de la presentación:

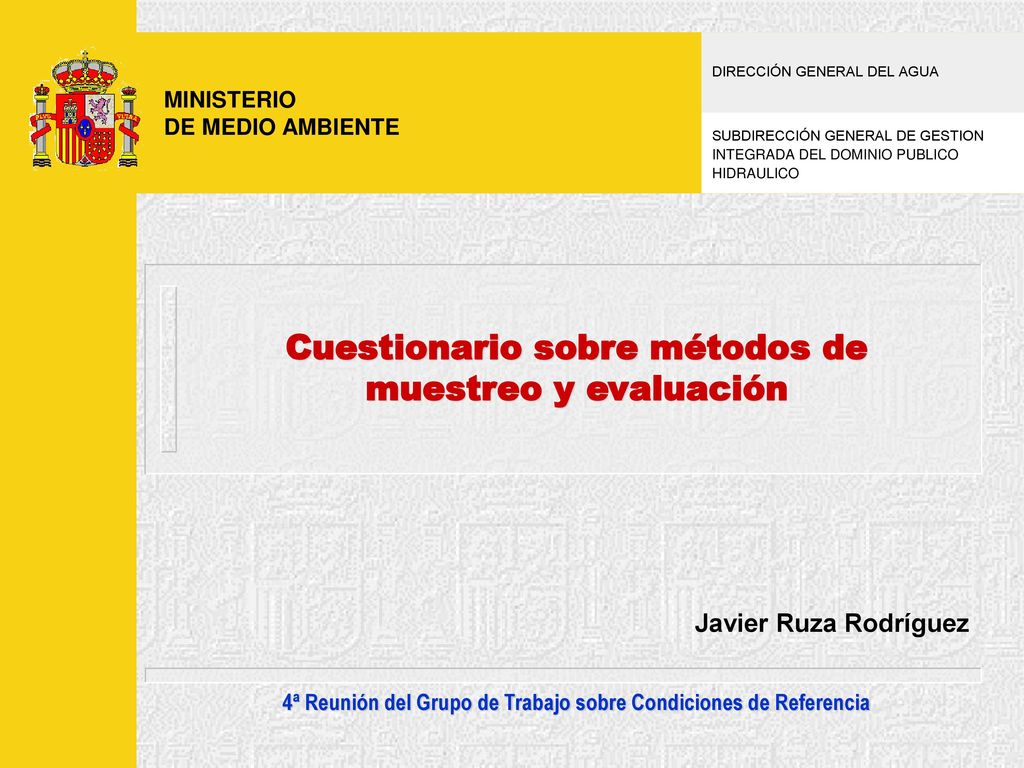

1 Cuestionario sobre métodos de muestreo y evaluación
Javier Ruza Rodríguez 4ª Reunión del Grupo de Trabajo sobre Condiciones de Referencia

2 OBJETIVOS DEL CUESTIONARIO

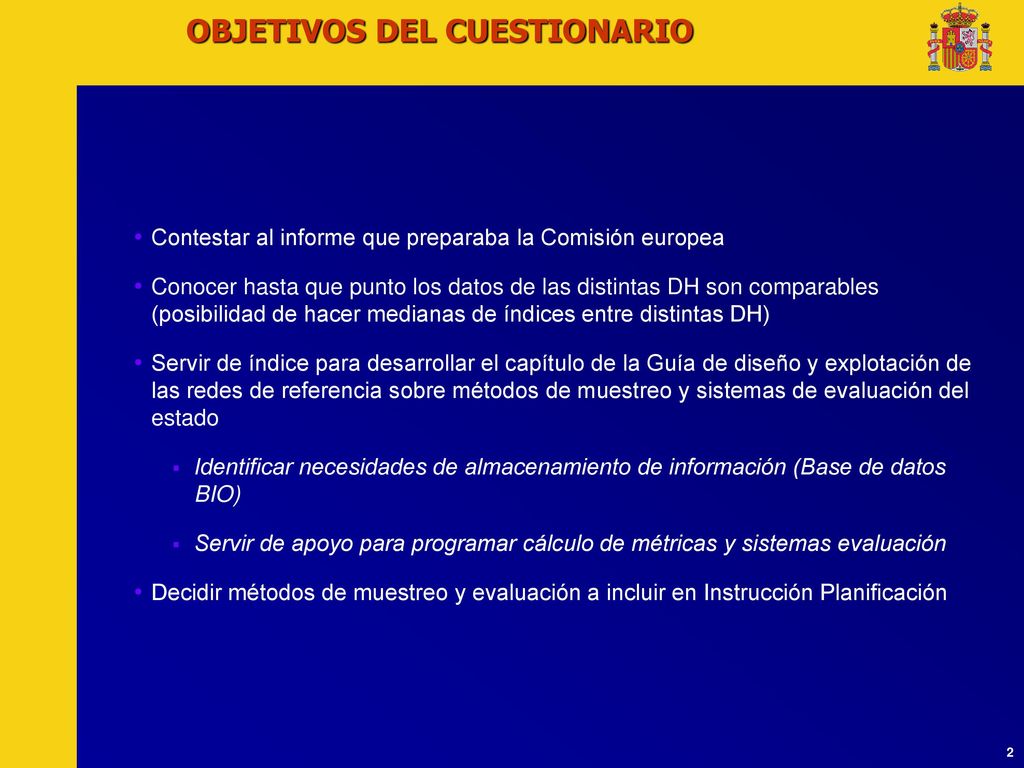

Contestar al informe que preparaba la Comisión europea Conocer hasta que punto los datos de las distintas DH son comparables (posibilidad de hacer medianas de índices entre distintas DH) Servir de índice para desarrollar el capítulo de la Guía de diseño y explotación de las redes de referencia sobre métodos de muestreo y sistemas de evaluación del estado Identificar necesidades de almacenamiento de información (Base de datos BIO) Servir de apoyo para programar cálculo de métricas y sistemas evaluación Decidir métodos de muestreo y evaluación a incluir en Instrucción Planificación

3 Métodos de control para elementos biológicos - RIOS

4 RIOS – Elementos biológicos Fitobentos
Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN CEN EN 13946:2003 Water Quality. Guidance standard for routine sampling and pre-treatment of benthic diatoms from rivers. X No SWB Sampling, identification and sorting: Ebro River Basin District Protocols Handbook IPS (CEMAGREF, 1986) IBD (Prygiel y Coste, 1998) CEE (Lange-Bertalot, 1979) Multimetric approach IDAP, IDG, SHE, TDI and IPS

5 RIOS – Elementos biológicos Macrófitas

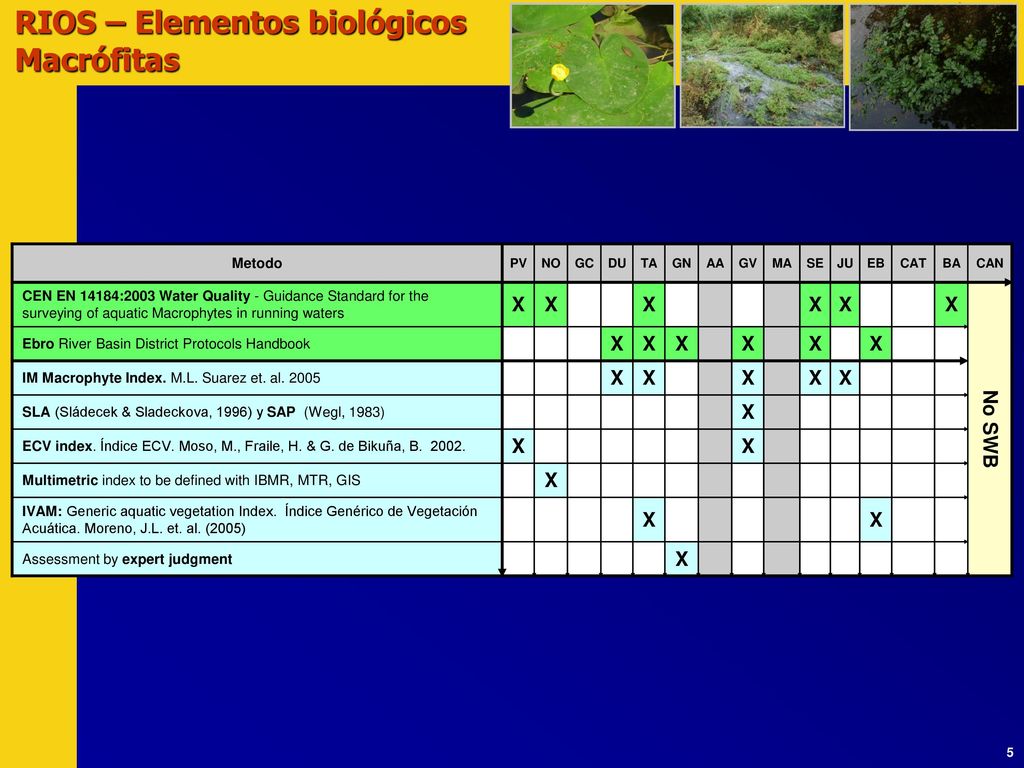

Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN CEN EN 14184:2003 Water Quality - Guidance Standard for the surveying of aquatic Macrophytes in running waters X No SWB Ebro River Basin District Protocols Handbook IM Macrophyte Index. M.L. Suarez et. al. 2005 SLA (Sládecek & Sladeckova, 1996) y SAP (Wegl, 1983) ECV index. Índice ECV. Moso, M., Fraile, H. & G. de Bikuña, B Multimetric index to be defined with IBMR, MTR, GIS IVAM: Generic aquatic vegetation Index. Índice Genérico de Vegetación Acuática. Moreno, J.L. et. al. (2005) Assessment by expert judgment

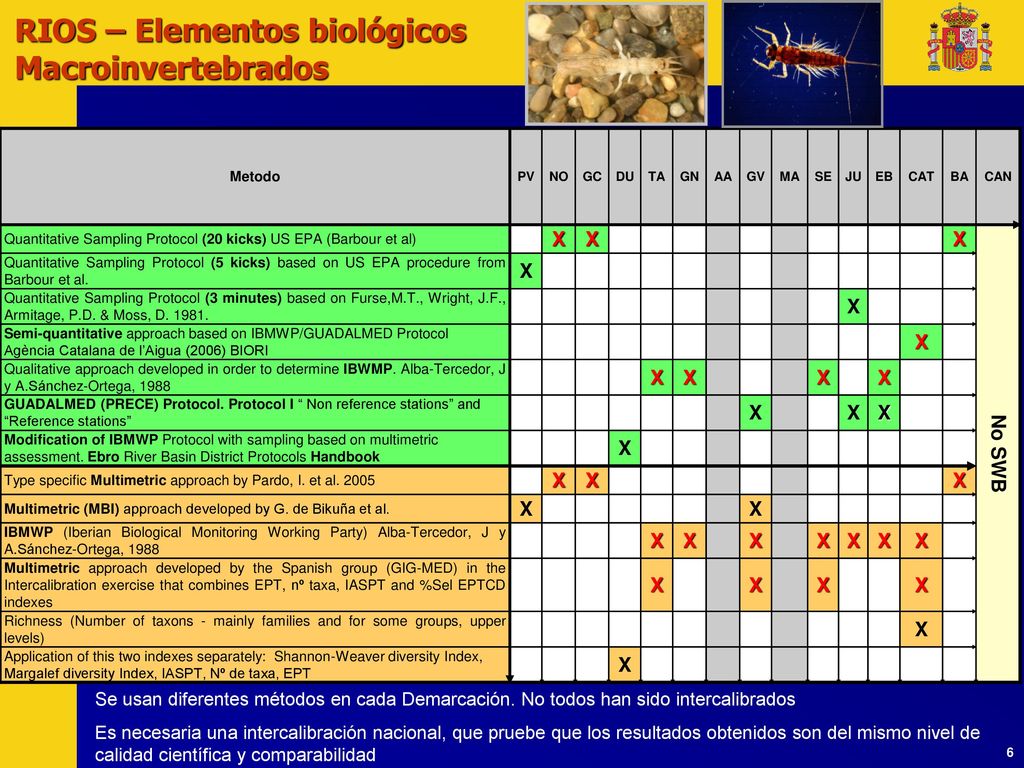

6 RIOS – Elementos biológicos Macroinvertebrados
Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN Quantitative Sampling Protocol (20 kicks) US EPA (Barbour et al) X No SWB Quantitative Sampling Protocol (5 kicks) based on US EPA procedure from Barbour et al. Quantitative Sampling Protocol (3 minutes) based on Furse,M.T., Wright, J.F., Armitage, P.D. & Moss, D Semi-quantitative approach based on IBMWP/GUADALMED Protocol Agència Catalana de l’Aigua (2006) BIORI Qualitative approach developed in order to determine IBWMP. Alba-Tercedor, J y A.Sánchez-Ortega, 1988 GUADALMED (PRECE) Protocol. Protocol I “ Non reference stations” and “Reference stations” Modification of IBMWP Protocol with sampling based on multimetric assessment. Ebro River Basin District Protocols Handbook Type specific Multimetric approach by Pardo, I. et al. 2005 Multimetric (MBI) approach developed by G. de Bikuña et al. IBMWP (Iberian Biological Monitoring Working Party) Alba-Tercedor, J y A.Sánchez-Ortega, 1988 Multimetric approach developed by the Spanish group (GIG-MED) in the Intercalibration exercise that combines EPT, nº taxa, IASPT and %Sel EPTCD indexes Richness (Number of taxons - mainly families and for some groups, upper levels) Application of this two indexes separately: Shannon-Weaver diversity Index, Margalef diversity Index, IASPT, Nº de taxa, EPT Se usan diferentes métodos en cada Demarcación. No todos han sido intercalibrados Es necesaria una intercalibración nacional, que pruebe que los resultados obtenidos son del mismo nivel de calidad científica y comparabilidad

7 RIOS – Elementos biológicos Ictiofauna

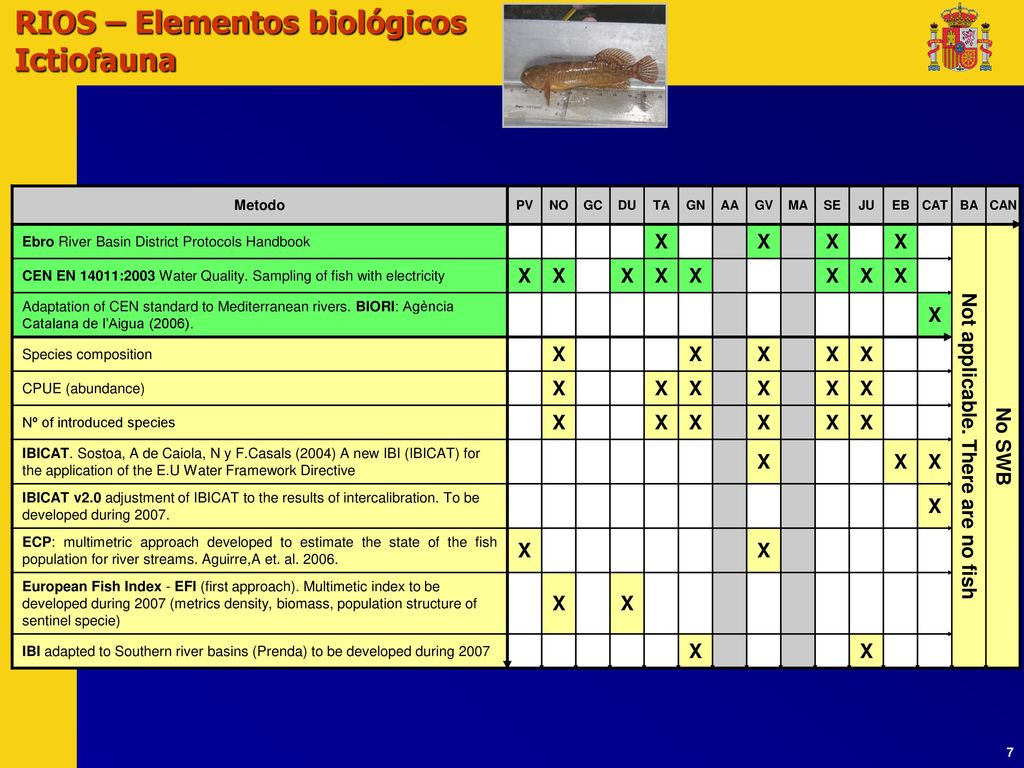

Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN Ebro River Basin District Protocols Handbook X Not applicable. There are no fish No SWB CEN EN 14011:2003 Water Quality. Sampling of fish with electricity Adaptation of CEN standard to Mediterranean rivers. BIORI: Agència Catalana de l’Aigua (2006). Species composition CPUE (abundance) Nº of introduced species IBICAT. Sostoa, A de Caiola, N y F.Casals (2004) A new IBI (IBICAT) for the application of the E.U Water Framework Directive IBICAT v2.0 adjustment of IBICAT to the results of intercalibration. To be developed during 2007. ECP: multimetric approach developed to estimate the state of the fish population for river streams. Aguirre,A et. al European Fish Index - EFI (first approach). Multimetic index to be developed during 2007 (metrics density, biomass, population structure of sentinel specie) IBI adapted to Southern river basins (Prenda) to be developed during 2007

8 Métodos de control para elementos biológicos - LAGOS

9 LAGOS – Elementos biológicos Macroinvertebrados

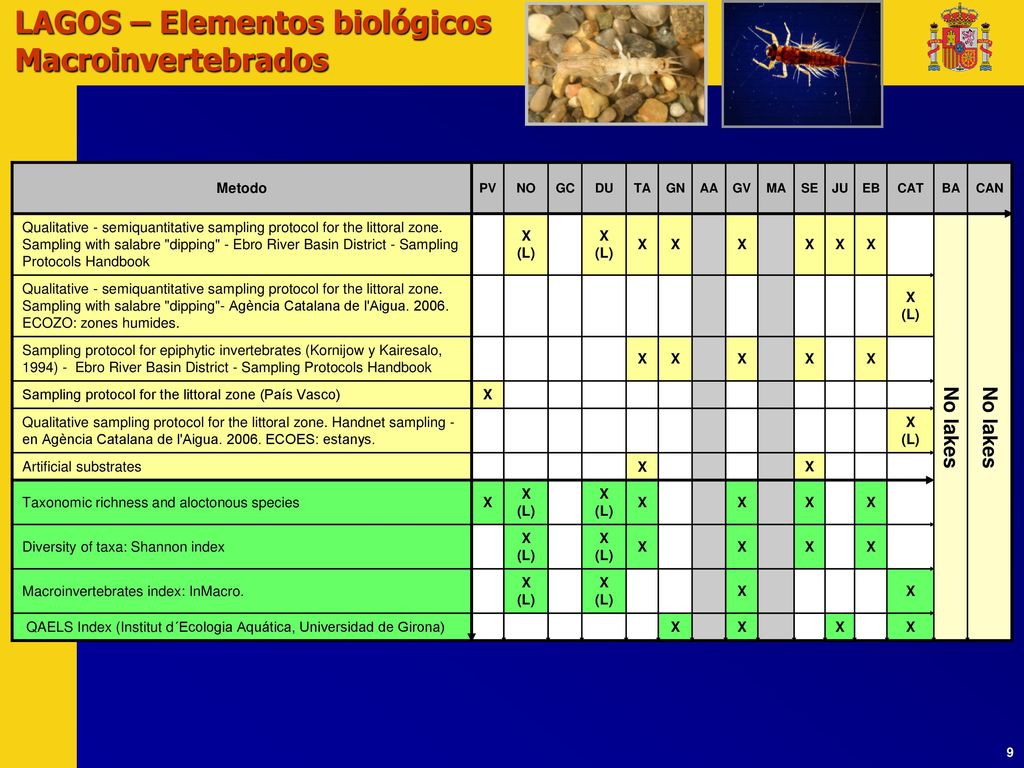

Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN Qualitative - semiquantitative sampling protocol for the littoral zone. Sampling with salabre "dipping" - Ebro River Basin District - Sampling Protocols Handbook X (L) X No lakes Qualitative - semiquantitative sampling protocol for the littoral zone. Sampling with salabre "dipping"- Agència Catalana de l'Aigua ECOZO: zones humides. Sampling protocol for epiphytic invertebrates (Kornijow y Kairesalo, 1994) - Ebro River Basin District - Sampling Protocols Handbook Sampling protocol for the littoral zone (País Vasco) Qualitative sampling protocol for the littoral zone. Handnet sampling - en Agència Catalana de l'Aigua ECOES: estanys. Artificial substrates Taxonomic richness and aloctonous species Diversity of taxa: Shannon index Macroinvertebrates index: InMacro. QAELS Index (Institut d´Ecologia Aquática, Universidad de Girona)

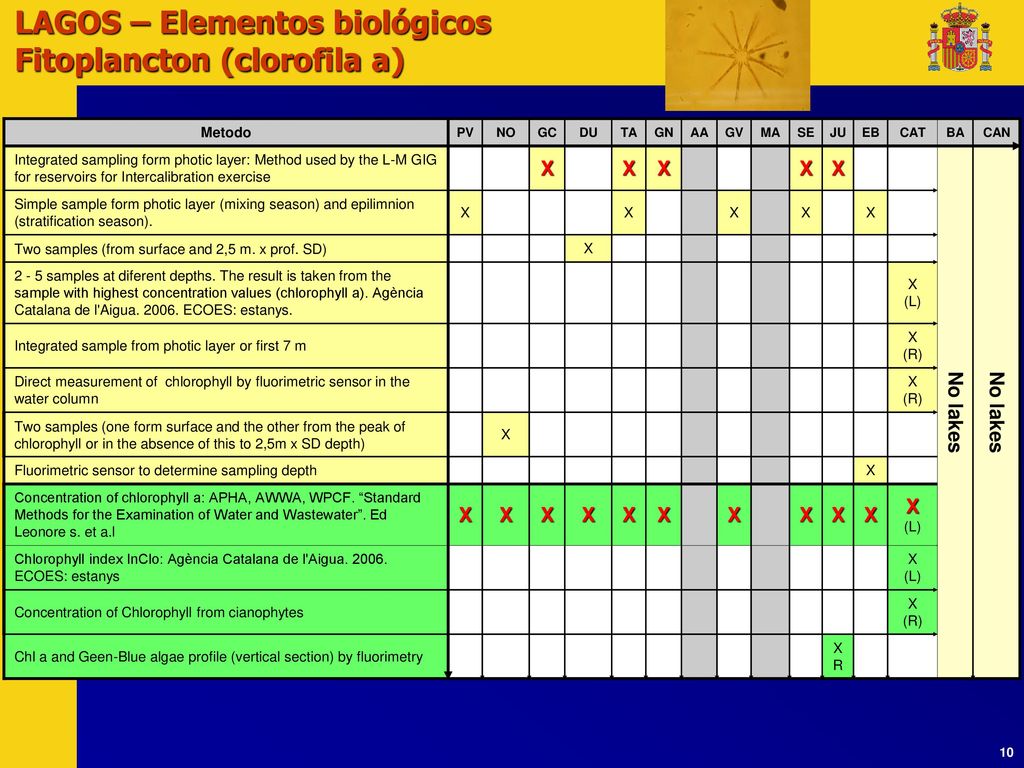

10 LAGOS – Elementos biológicos Fitoplancton (clorofila a)
Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN Integrated sampling form photic layer: Method used by the L-M GIG for reservoirs for Intercalibration exercise X No lakes Simple sample form photic layer (mixing season) and epilimnion (stratification season). Two samples (from surface and 2,5 m. x prof. SD) 2 - 5 samples at diferent depths. The result is taken from the sample with highest concentration values (chlorophyll a). Agència Catalana de l'Aigua ECOES: estanys. X (L) Integrated sample from photic layer or first 7 m X (R) Direct measurement of chlorophyll by fluorimetric sensor in the water column Two samples (one form surface and the other from the peak of chlorophyll or in the absence of this to 2,5m x SD depth) Fluorimetric sensor to determine sampling depth Concentration of chlorophyll a: APHA, AWWA, WPCF. “Standard Methods for the Examination of Water and Wastewater”. Ed Leonore s. et a.l Chlorophyll index InClo: Agència Catalana de l'Aigua ECOES: estanys Concentration of Chlorophyll from cianophytes Chl a and Geen-Blue algae profile (vertical section) by fluorimetry X R

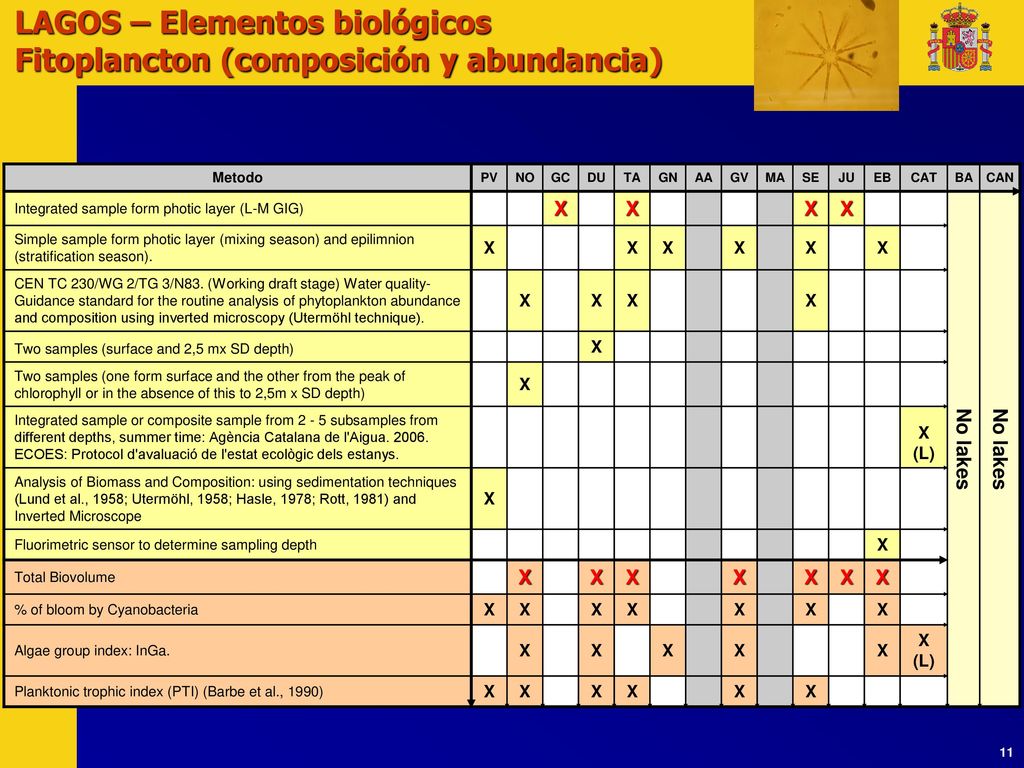

11 LAGOS – Elementos biológicos Fitoplancton (composición y abundancia)
Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN Integrated sample form photic layer (L-M GIG) X No lakes Simple sample form photic layer (mixing season) and epilimnion (stratification season). CEN TC 230/WG 2/TG 3/N83. (Working draft stage) Water quality- Guidance standard for the routine analysis of phytoplankton abundance and composition using inverted microscopy (Utermöhl technique). Two samples (surface and 2,5 mx SD depth) Two samples (one form surface and the other from the peak of chlorophyll or in the absence of this to 2,5m x SD depth) Integrated sample or composite sample from subsamples from different depths, summer time: Agència Catalana de l'Aigua ECOES: Protocol d'avaluació de l'estat ecològic dels estanys. X (L) Analysis of Biomass and Composition: using sedimentation techniques (Lund et al., 1958; Utermöhl, 1958; Hasle, 1978; Rott, 1981) and Inverted Microscope Fluorimetric sensor to determine sampling depth Total Biovolume % of bloom by Cyanobacteria Algae group index: InGa. Planktonic trophic index (PTI) (Barbe et al., 1990)

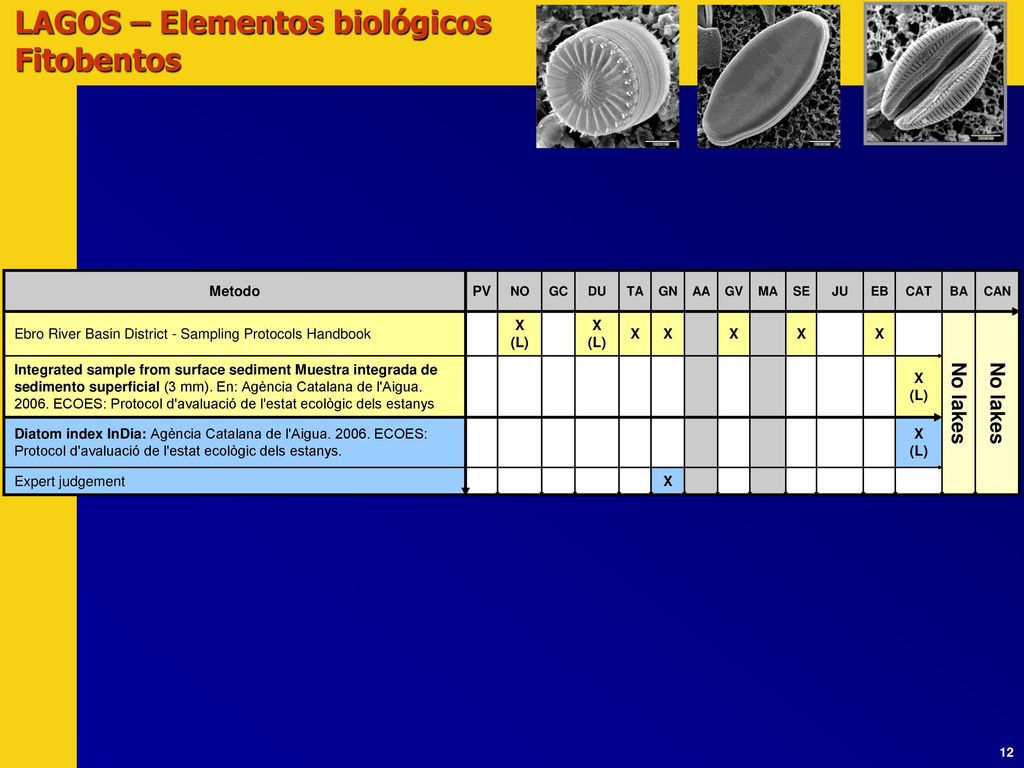

12 LAGOS – Elementos biológicos Fitobentos
Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN Ebro River Basin District - Sampling Protocols Handbook X (L) X No lakes Integrated sample from surface sediment Muestra integrada de sedimento superficial (3 mm). En: Agència Catalana de l'Aigua ECOES: Protocol d'avaluació de l'estat ecològic dels estanys Diatom index InDia: Agència Catalana de l'Aigua ECOES: Protocol d'avaluació de l'estat ecològic dels estanys. Expert judgement

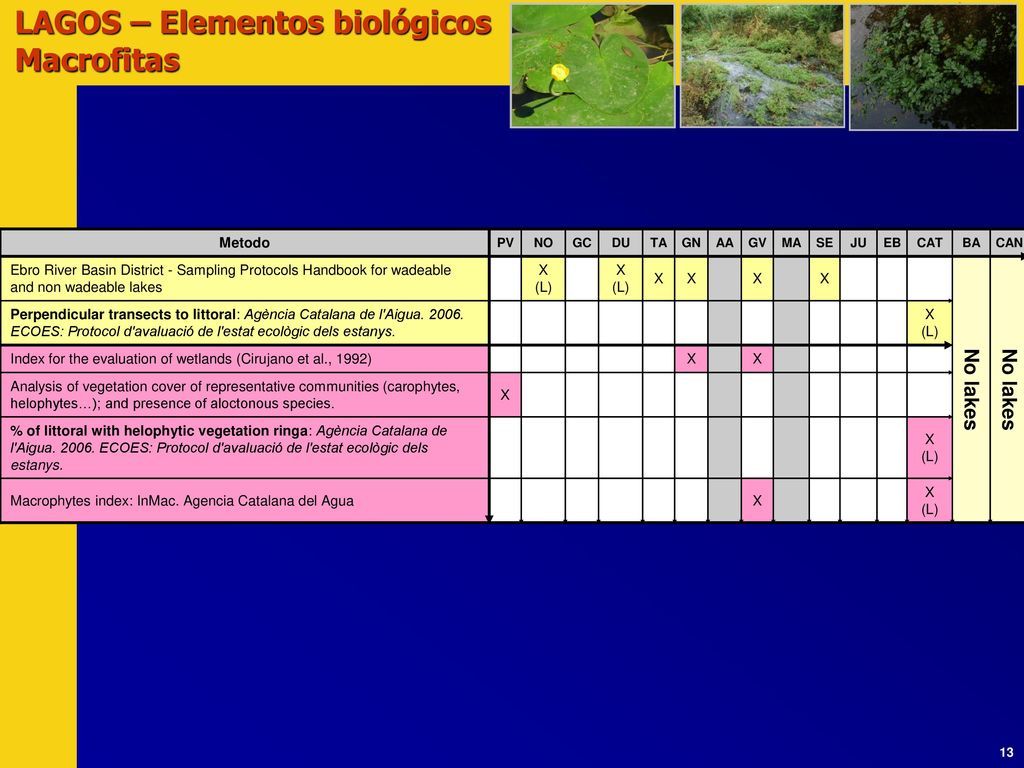

13 LAGOS – Elementos biológicos Macrofitas
Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN Ebro River Basin District - Sampling Protocols Handbook for wadeable and non wadeable lakes X (L) X No lakes Perpendicular transects to littoral: Agència Catalana de l'Aigua ECOES: Protocol d'avaluació de l'estat ecològic dels estanys. Index for the evaluation of wetlands (Cirujano et al., 1992) Analysis of vegetation cover of representative communities (carophytes, helophytes…); and presence of aloctonous species. % of littoral with helophytic vegetation ringa: Agència Catalana de l'Aigua ECOES: Protocol d'avaluació de l'estat ecològic dels estanys. Macrophytes index: InMac. Agencia Catalana del Agua

14 LAGOS – Elementos biológicos Ictiofauna

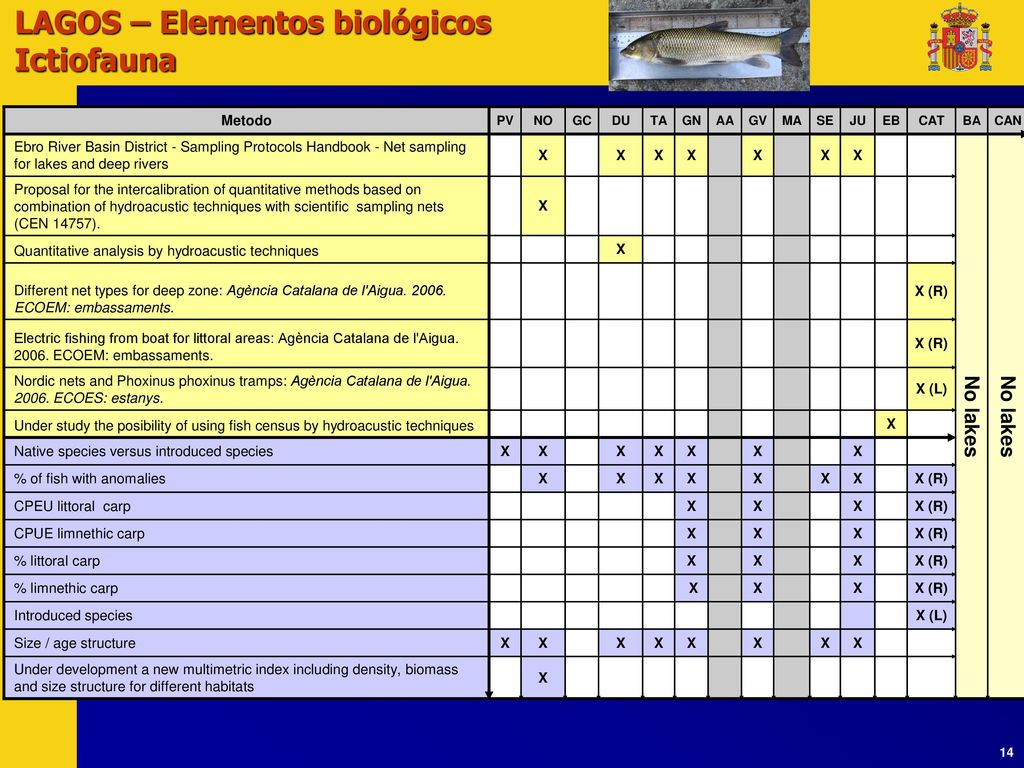

Metodo PV NO GC DU TA GN AA GV MA SE JU EB CAT BA CAN Ebro River Basin District - Sampling Protocols Handbook - Net sampling for lakes and deep rivers X No lakes Proposal for the intercalibration of quantitative methods based on combination of hydroacustic techniques with scientific sampling nets (CEN 14757). Quantitative analysis by hydroacustic techniques Different net types for deep zone: Agència Catalana de l'Aigua ECOEM: embassaments. X (R) Electric fishing from boat for littoral areas: Agència Catalana de l'Aigua ECOEM: embassaments. Nordic nets and Phoxinus phoxinus tramps: Agència Catalana de l'Aigua ECOES: estanys. X (L) Under study the posibility of using fish census by hydroacustic techniques Native species versus introduced species % of fish with anomalies CPEU littoral carp CPUE limnethic carp % littoral carp % limnethic carp Introduced species Size / age structure Under development a new multimetric index including density, biomass and size structure for different habitats

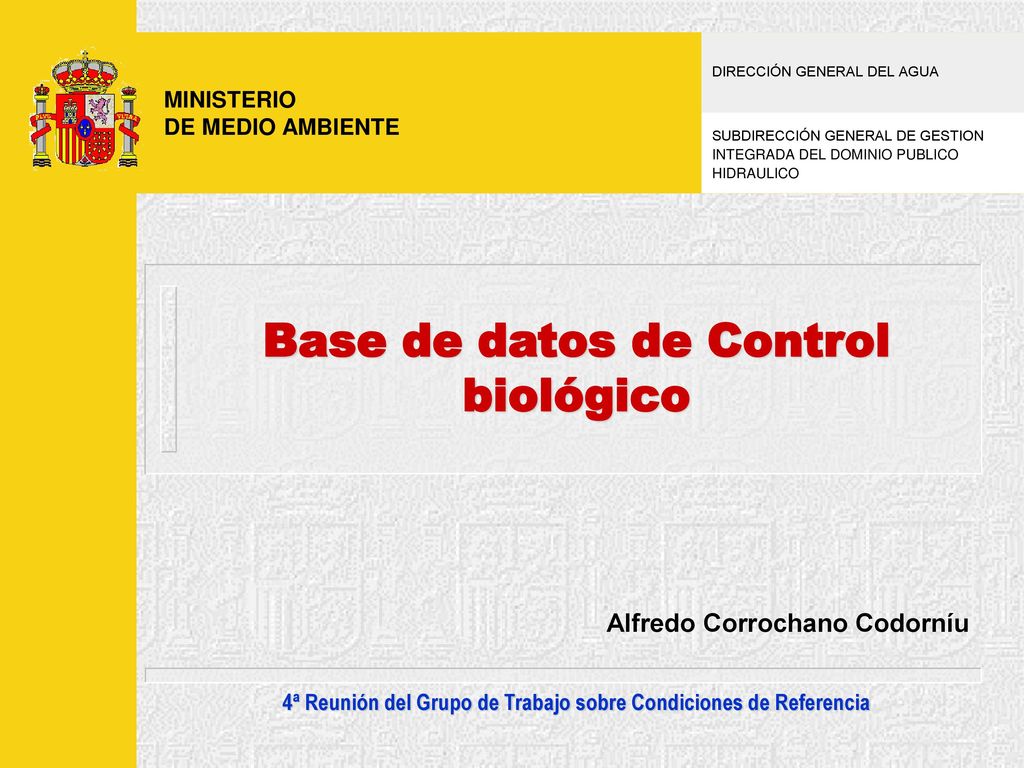

15 Base de datos de Control biológico
Alfredo Corrochano Codorníu 4ª Reunión del Grupo de Trabajo sobre Condiciones de Referencia

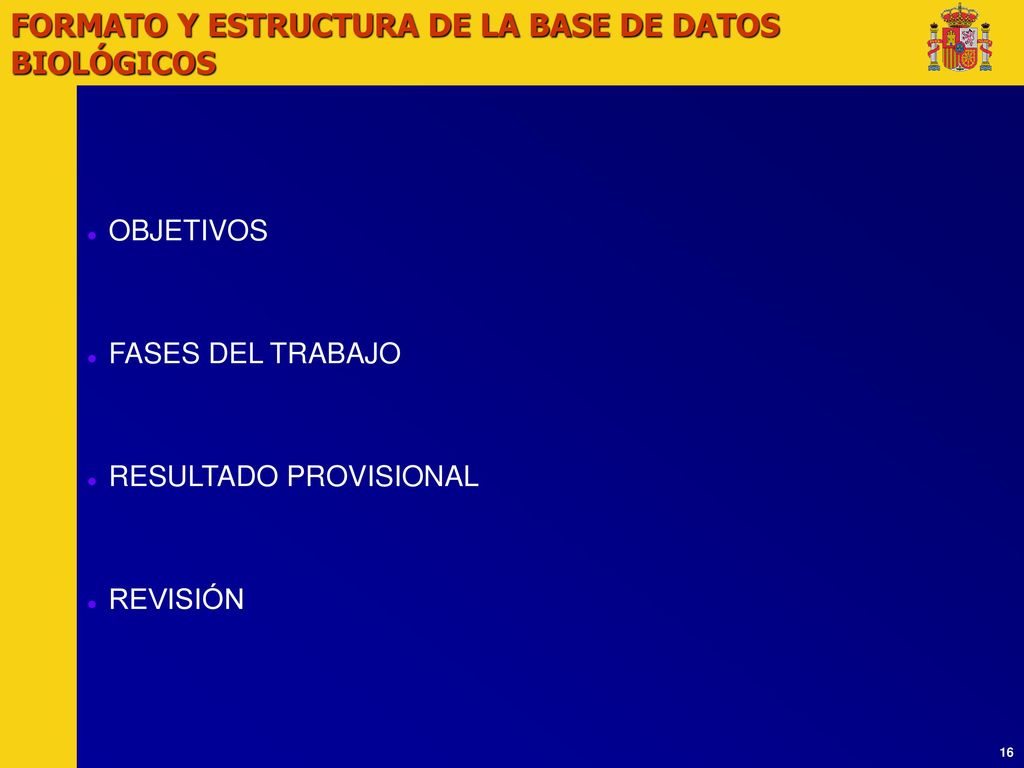

16 FORMATO Y ESTRUCTURA DE LA BASE DE DATOS BIOLÓGICOS
OBJETIVOS FASES DEL TRABAJO RESULTADO PROVISIONAL REVISIÓN

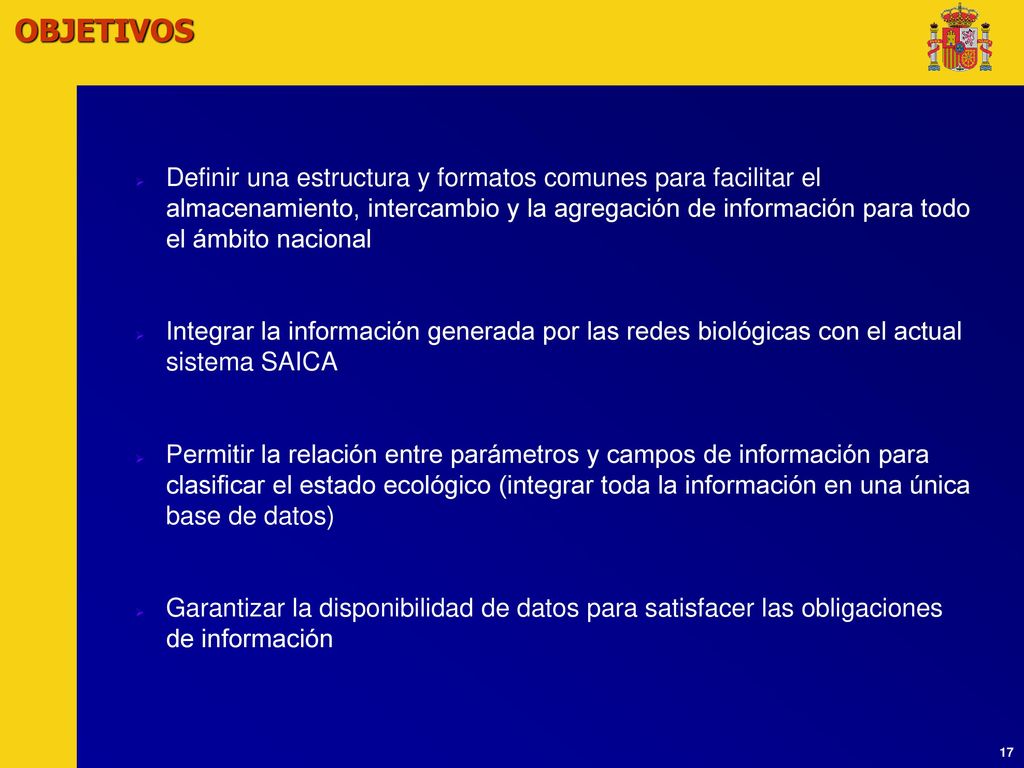

17 OBJETIVOS Definir una estructura y formatos comunes para facilitar el almacenamiento, intercambio y la agregación de información para todo el ámbito nacional Integrar la información generada por las redes biológicas con el actual sistema SAICA Permitir la relación entre parámetros y campos de información para clasificar el estado ecológico (integrar toda la información en una única base de datos) Garantizar la disponibilidad de datos para satisfacer las obligaciones de información

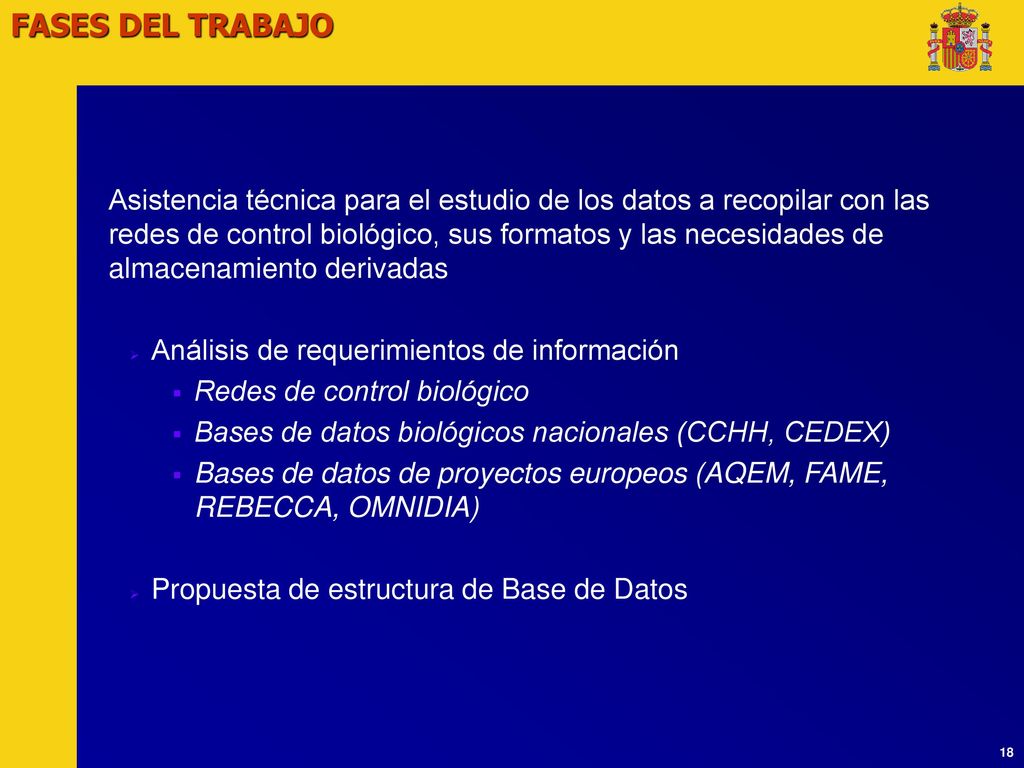

18 FASES DEL TRABAJO Asistencia técnica para el estudio de los datos a recopilar con las redes de control biológico, sus formatos y las necesidades de almacenamiento derivadas Análisis de requerimientos de información Redes de control biológico Bases de datos biológicos nacionales (CCHH, CEDEX) Bases de datos de proyectos europeos (AQEM, FAME, REBECCA, OMNIDIA) Propuesta de estructura de Base de Datos

19 RESULTADO PROVISIONAL

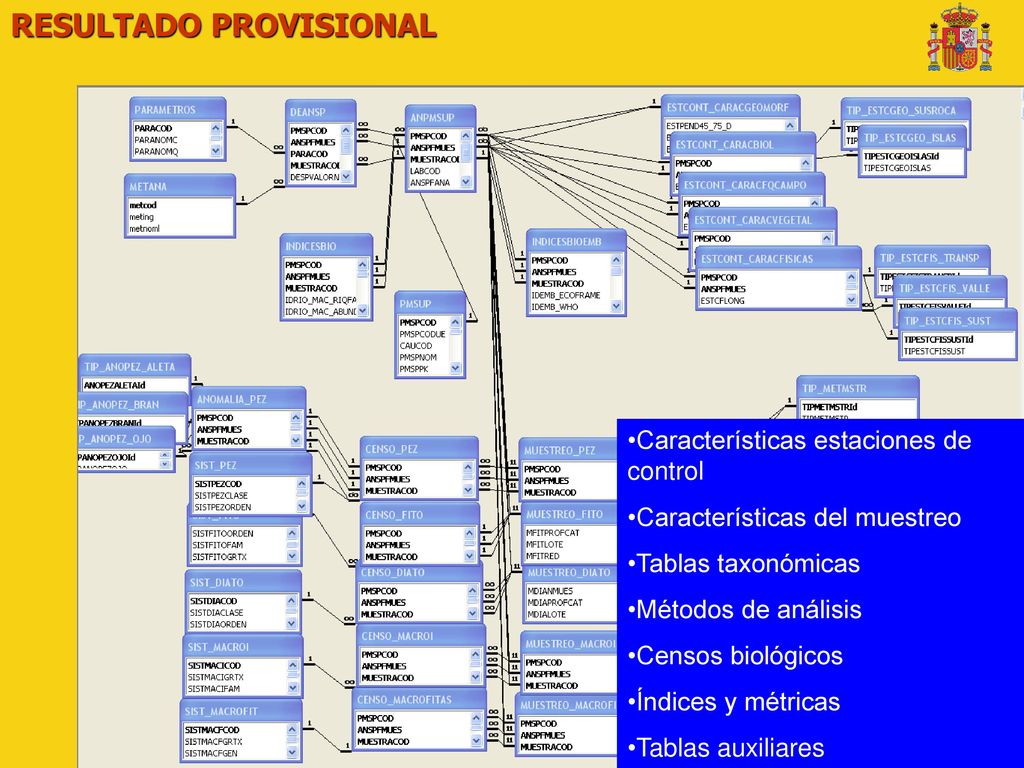

Características estaciones de control Características del muestreo Tablas taxonómicas Métodos de análisis Censos biológicos Índices y métricas Tablas auxiliares

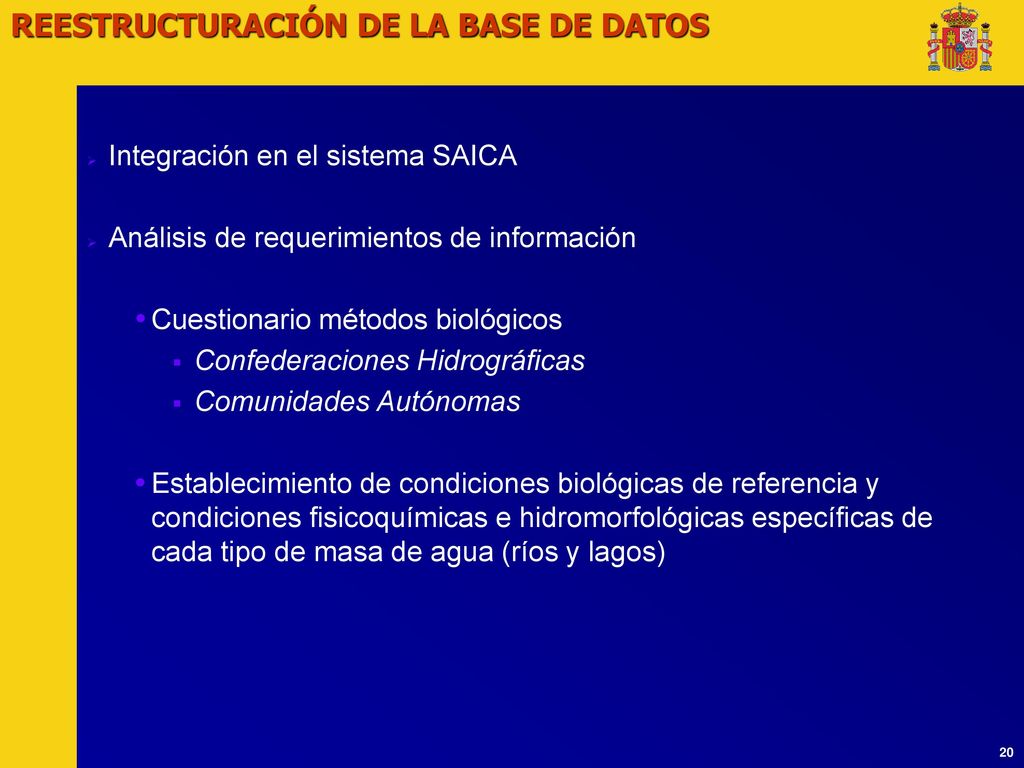

20 REESTRUCTURACIÓN DE LA BASE DE DATOS
Integración en el sistema SAICA Análisis de requerimientos de información Cuestionario métodos biológicos Confederaciones Hidrográficas Comunidades Autónomas Establecimiento de condiciones biológicas de referencia y condiciones fisicoquímicas e hidromorfológicas específicas de cada tipo de masa de agua (ríos y lagos)

21 CUESTIONARIO MÉTODOS BIOLÓGICOS - ANÁLISIS DE REQUERIMIENTOS: MUESTREO

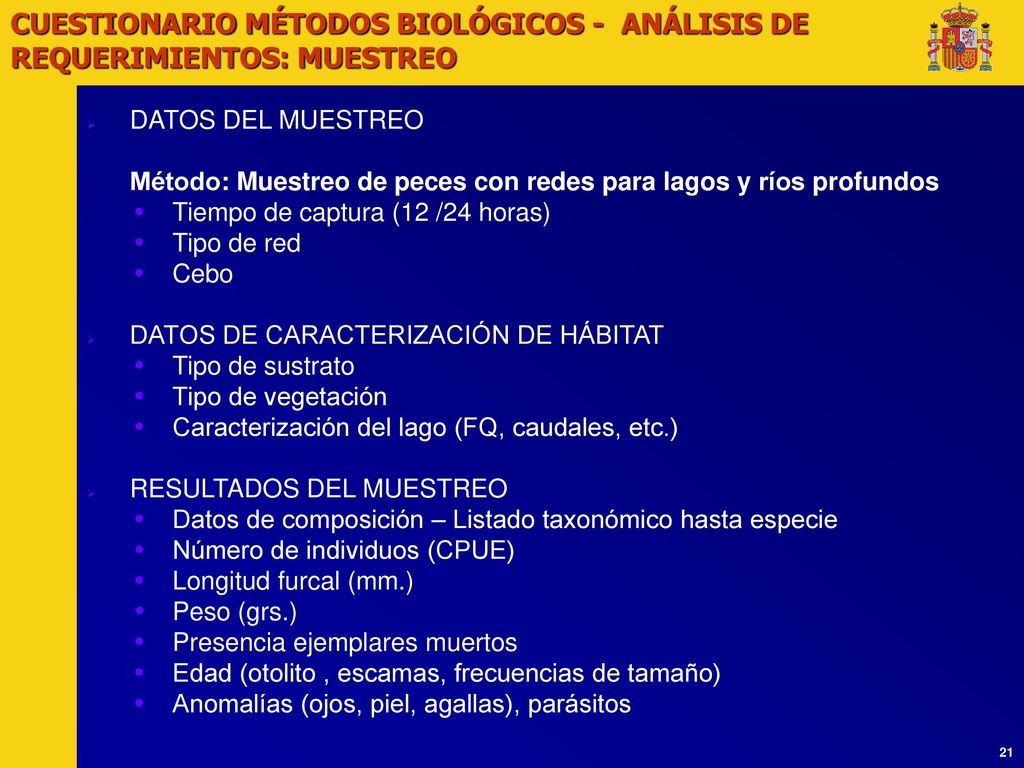

DATOS DEL MUESTREO Método: Muestreo de peces con redes para lagos y ríos profundos Tiempo de captura (12 /24 horas) Tipo de red Cebo DATOS DE CARACTERIZACIÓN DE HÁBITAT Tipo de sustrato Tipo de vegetación Caracterización del lago (FQ, caudales, etc.) RESULTADOS DEL MUESTREO Datos de composición – Listado taxonómico hasta especie Número de individuos (CPUE) Longitud furcal (mm.) Peso (grs.) Presencia ejemplares muertos Edad (otolito , escamas, frecuencias de tamaño) Anomalías (ojos, piel, agallas), parásitos

22 ITP = Promedio (B * ∑ Qi * Aj)-5

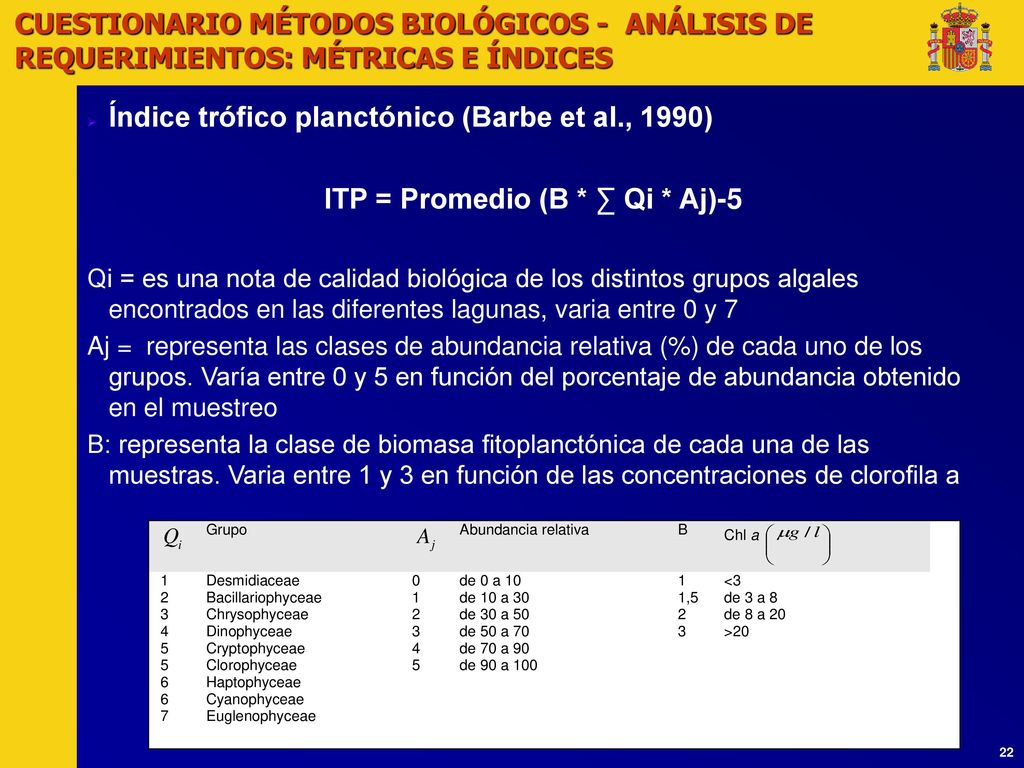

CUESTIONARIO MÉTODOS BIOLÓGICOS - ANÁLISIS DE REQUERIMIENTOS: MÉTRICAS E ÍNDICES Índice trófico planctónico (Barbe et al., 1990) ITP = Promedio (B * ∑ Qi * Aj)-5 Qi = es una nota de calidad biológica de los distintos grupos algales encontrados en las diferentes lagunas, varia entre 0 y 7 Aj = representa las clases de abundancia relativa (%) de cada uno de los grupos. Varía entre 0 y 5 en función del porcentaje de abundancia obtenido en el muestreo B: representa la clase de biomasa fitoplanctónica de cada una de las muestras. Varia entre 1 y 3 en función de las concentraciones de clorofila a
