1
Hairo Villalobos Villalobos
RED MONITOREO SISMICO Y VOLCANICO COSTA RICA Observatorio Vulcanológico y Sismológico de Costa Rica OVSICORI-UNA Hairo Villalobos Villalobos
2
Red Banda Ancha Sísmica

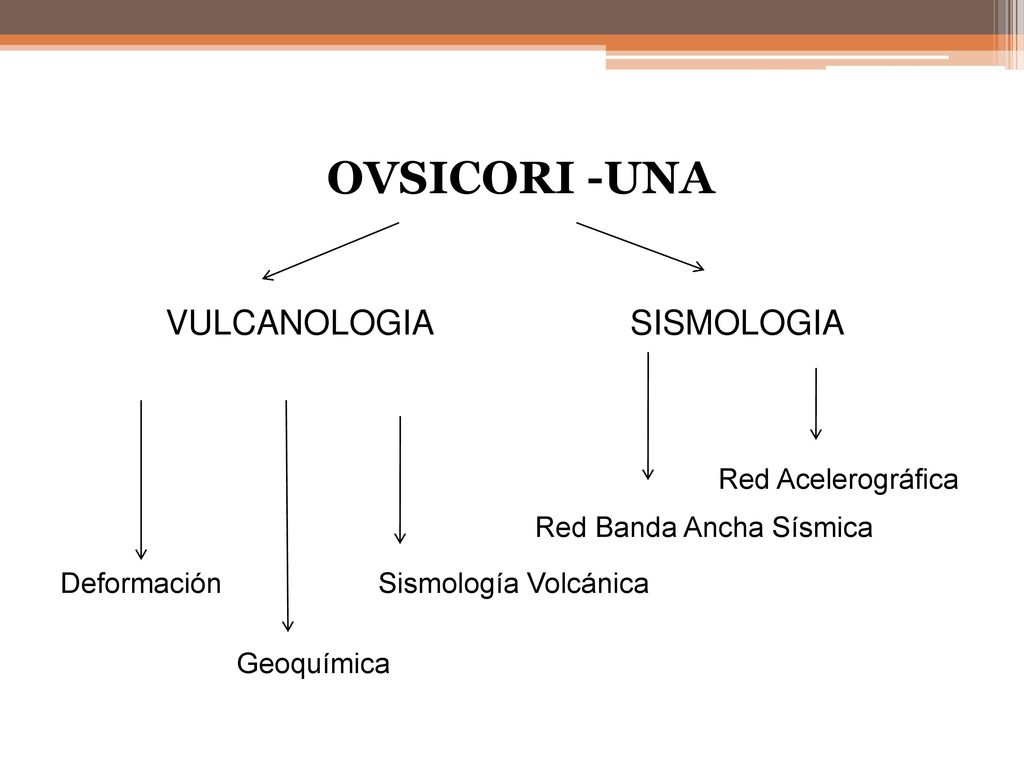

OVSICORI -UNA VULCANOLOGIA SISMOLOGIA Red Acelerográfica Red Banda Ancha Sísmica Deformación Sismología Volcánica Geoquímica
3

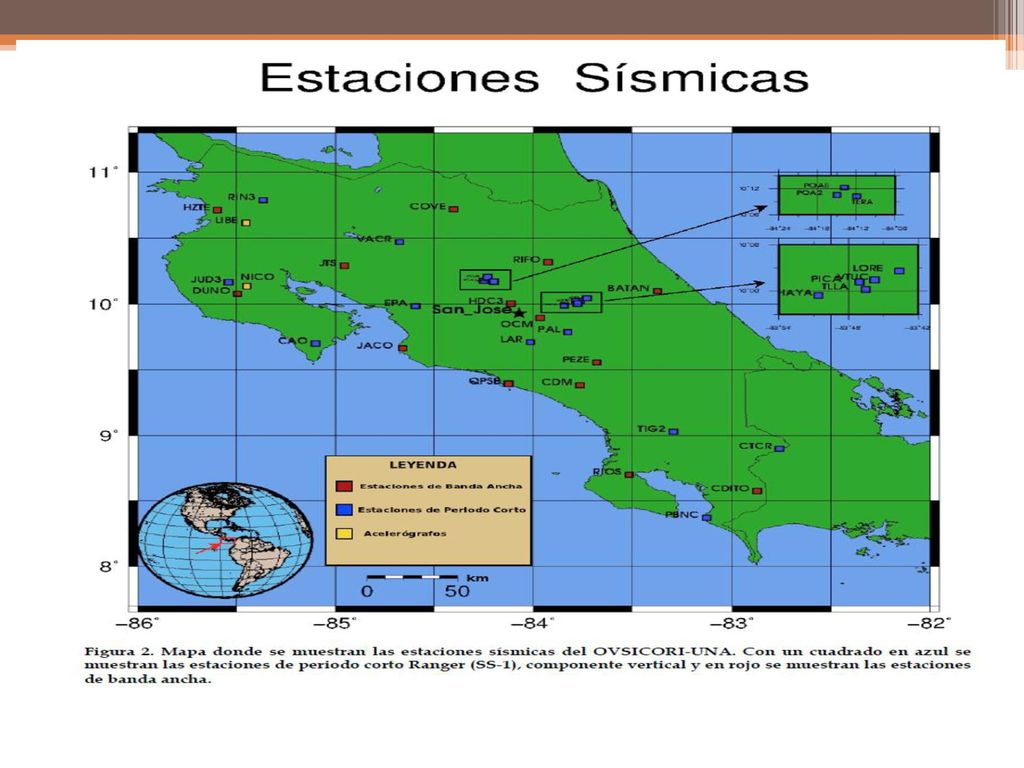

Red monitoreo sísmico Estaciones Banda Ancha y Acelerógrafos
4

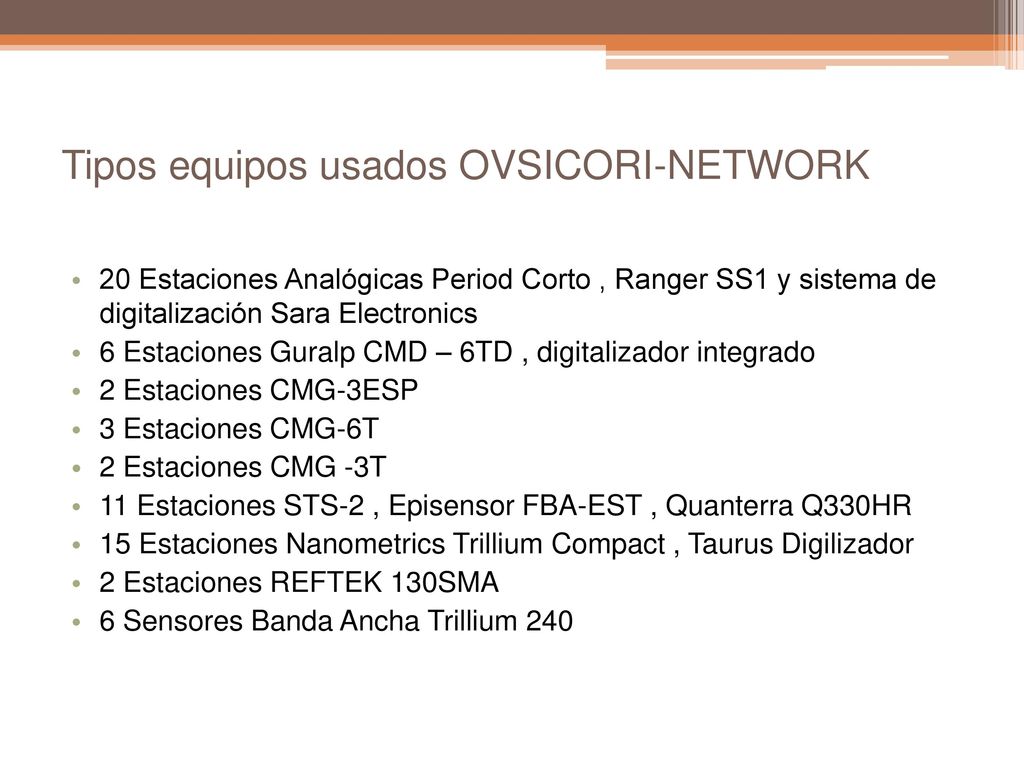

Tipos equipos usados OVSICORI-NETWORK
20 Estaciones Analógicas Period Corto , Ranger SS1 y sistema de digitalización Sara Electronics 6 Estaciones Guralp CMD – 6TD , digitalizador integrado 2 Estaciones CMG-3ESP 3 Estaciones CMG-6T 2 Estaciones CMG -3T 11 Estaciones STS-2 , Episensor FBA-EST , Quanterra Q330HR 15 Estaciones Nanometrics Trillium Compact , Taurus Digilizador 2 Estaciones REFTEK 130SMA 6 Sensores Banda Ancha Trillium 240
5
Construction of stations and installations
Tipos de instalaciones y casetas de equipos ESTACION GURALP-CMG 6TD OCM International Training Course in Volcano Hazards Monitoring , CSAV 2011
6

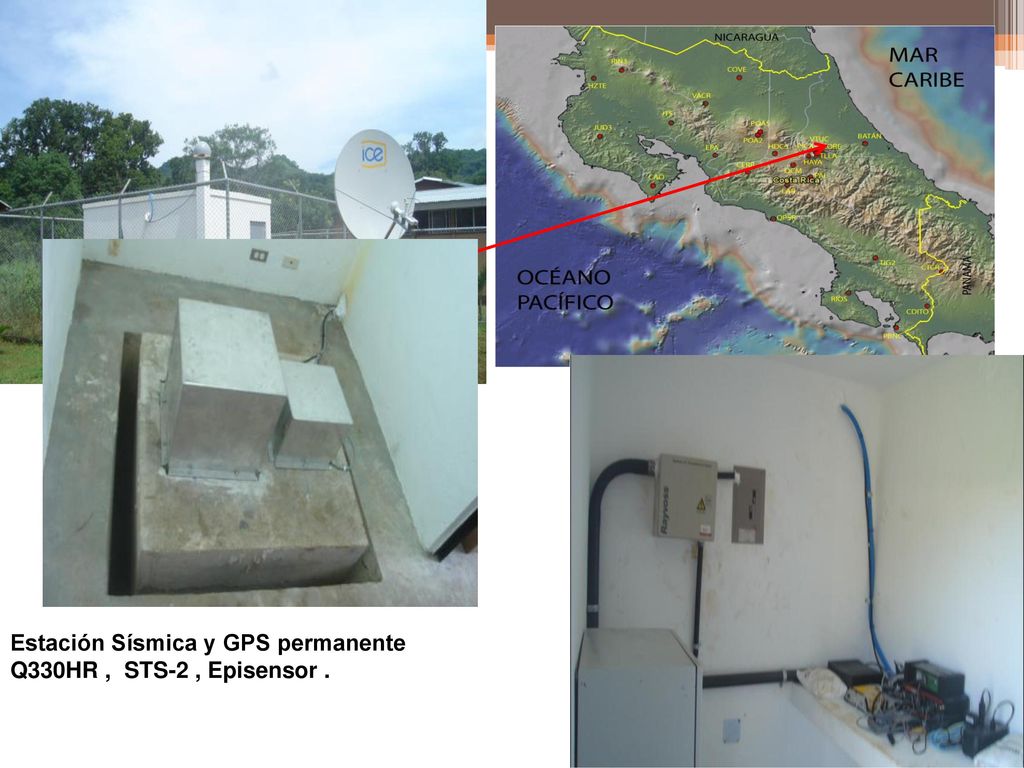

Estación Sísmica y GPS permanente
Q330HR , STS-2 , Episensor .
7

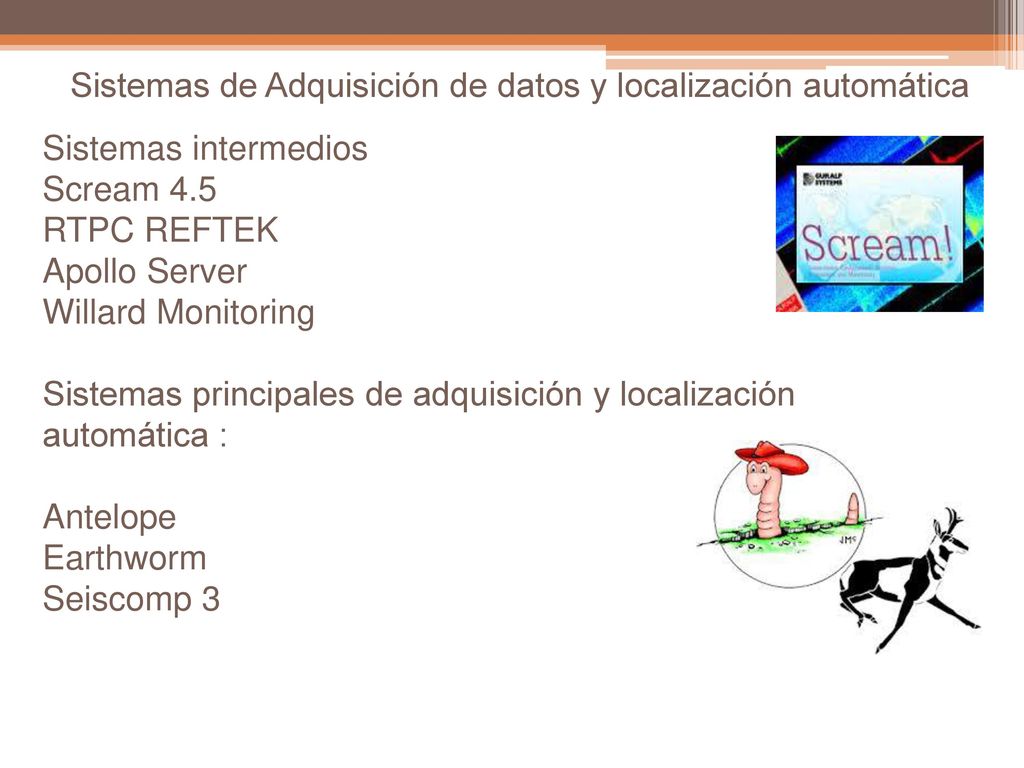

Sistemas de Adquisición de datos y localización automática
Sistemas intermedios Scream 4.5 RTPC REFTEK Apollo Server Willard Monitoring Sistemas principales de adquisición y localización automática : Antelope Earthworm Seiscomp 3
8

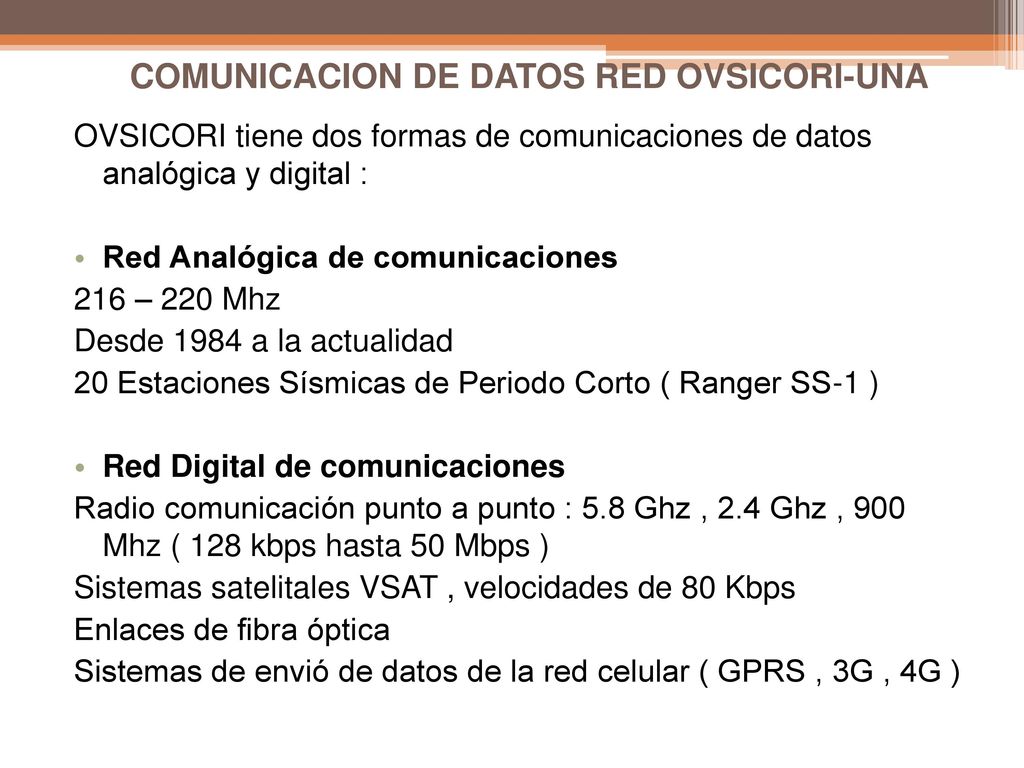

COMUNICACION DE DATOS RED OVSICORI-UNA

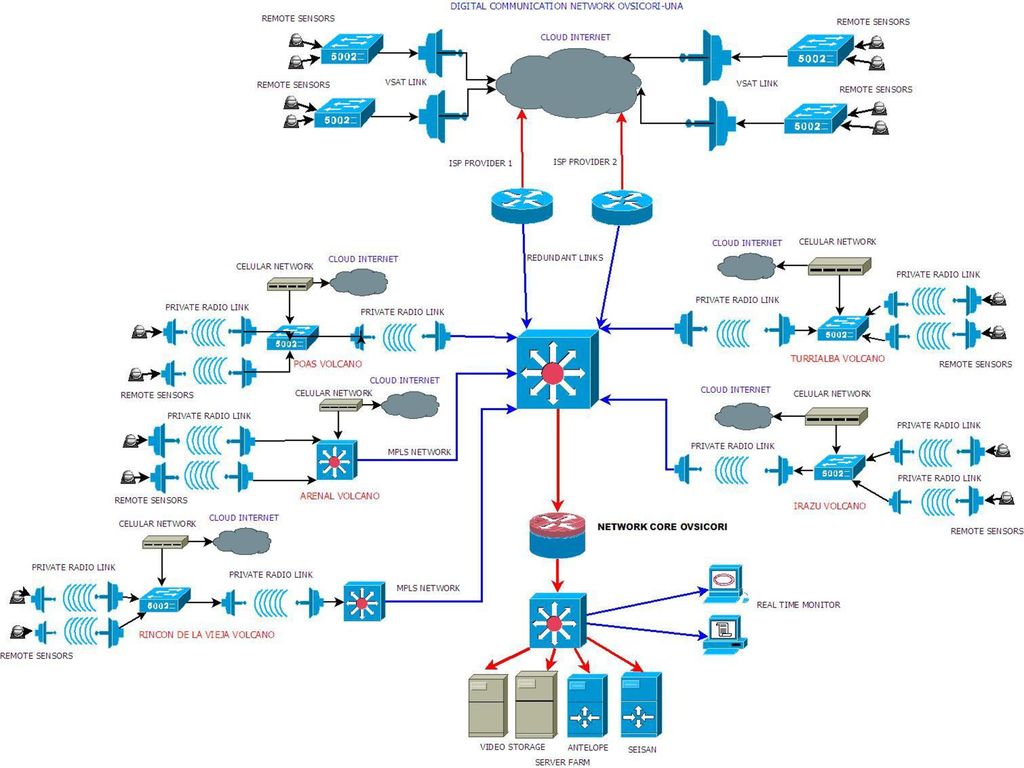

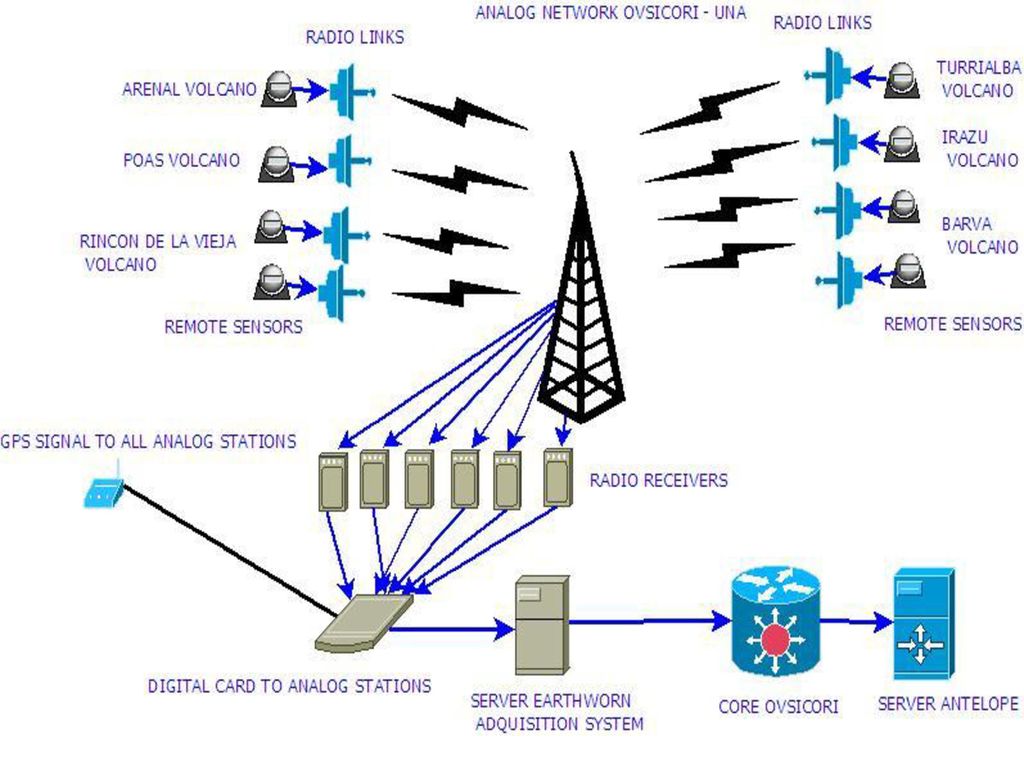

OVSICORI tiene dos formas de comunicaciones de datos analógica y digital : Red Analógica de comunicaciones 216 – 220 Mhz Desde 1984 a la actualidad 20 Estaciones Sísmicas de Periodo Corto ( Ranger SS-1 ) Red Digital de comunicaciones Radio comunicación punto a punto : 5.8 Ghz , 2.4 Ghz , 900 Mhz ( 128 kbps hasta 50 Mbps ) Sistemas satelitales VSAT , velocidades de 80 Kbps Enlaces de fibra óptica Sistemas de envió de datos de la red celular ( GPRS , 3G , 4G )
11

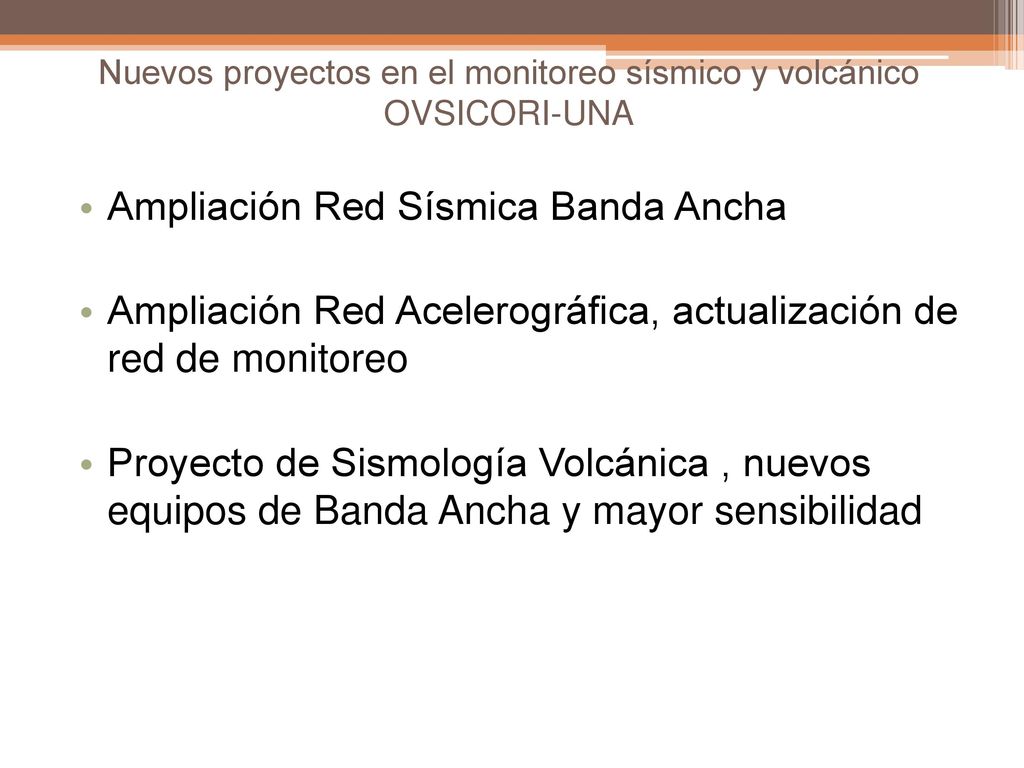

Nuevos proyectos en el monitoreo sísmico y volcánico OVSICORI-UNA
Ampliación Red Sísmica Banda Ancha Ampliación Red Acelerográfica, actualización de red de monitoreo Proyecto de Sismología Volcánica , nuevos equipos de Banda Ancha y mayor sensibilidad
13
Monitoreo Volcánico Principales Volcanes
14

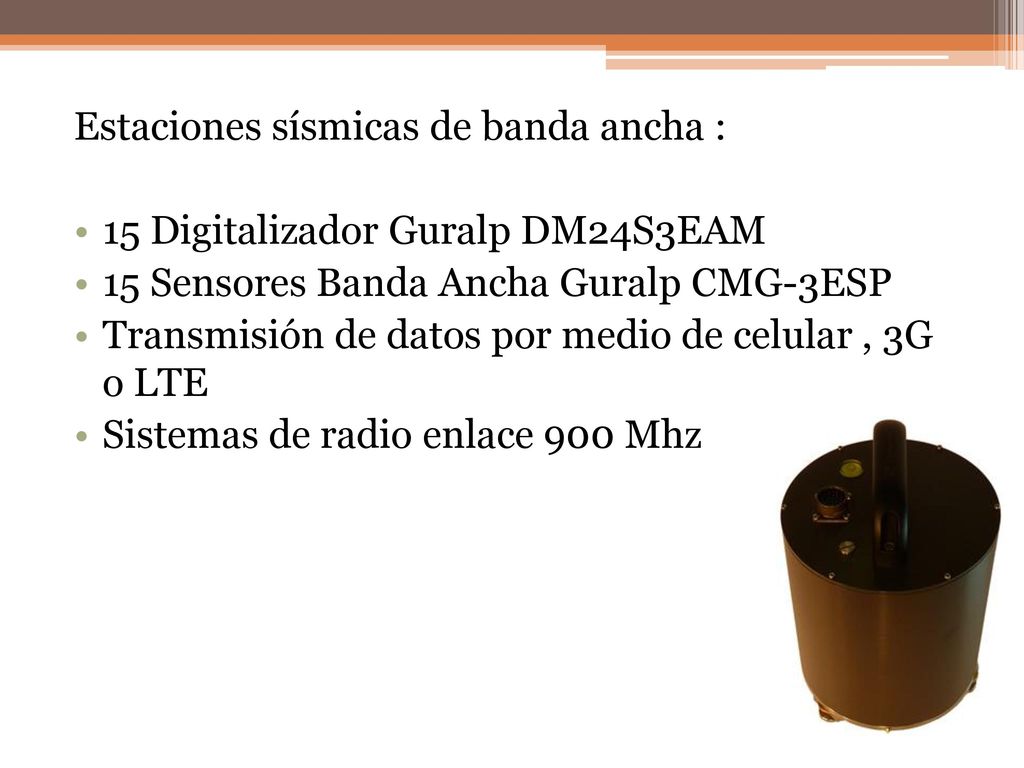

Estaciones sísmicas de banda ancha :
15 Digitalizador Guralp DM24S3EAM 15 Sensores Banda Ancha Guralp CMG-3ESP Transmisión de datos por medio de celular , 3G o LTE Sistemas de radio enlace 900 Mhz
15
Gracias
