1 Creación de un programa
Application Unit

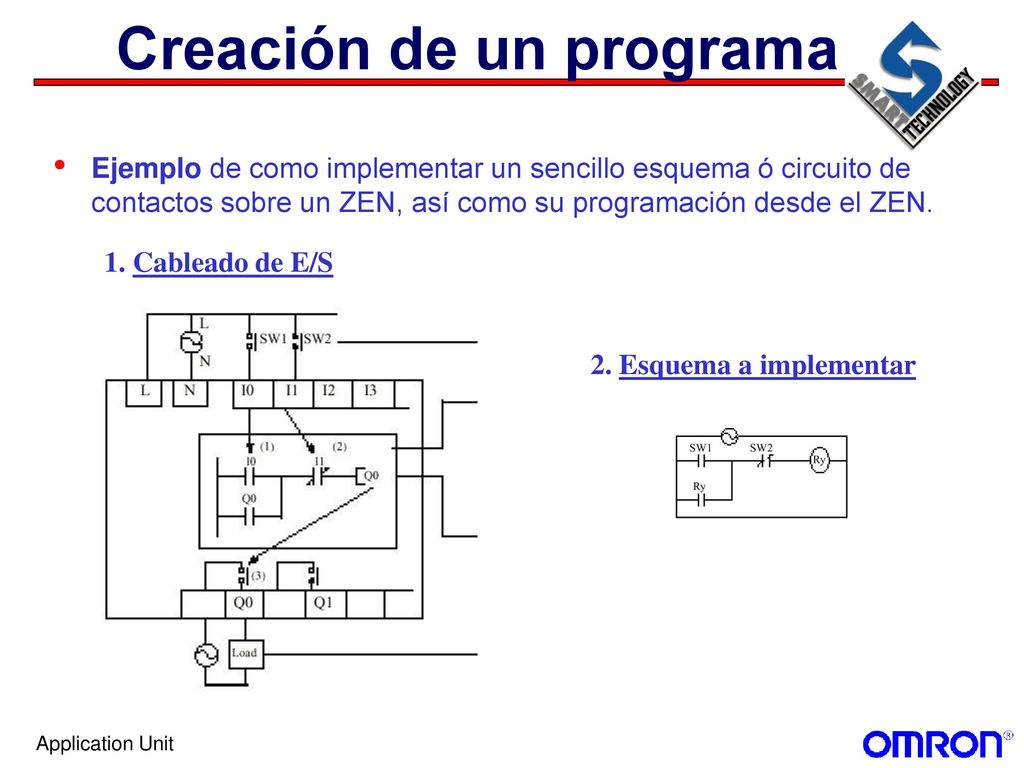

2 Creación de un programa
Ejemplo de como implementar un sencillo esquema ó circuito de contactos sobre un ZEN, así como su programación desde el ZEN. 1. Cableado de E/S 2. Esquema a implementar Application Unit

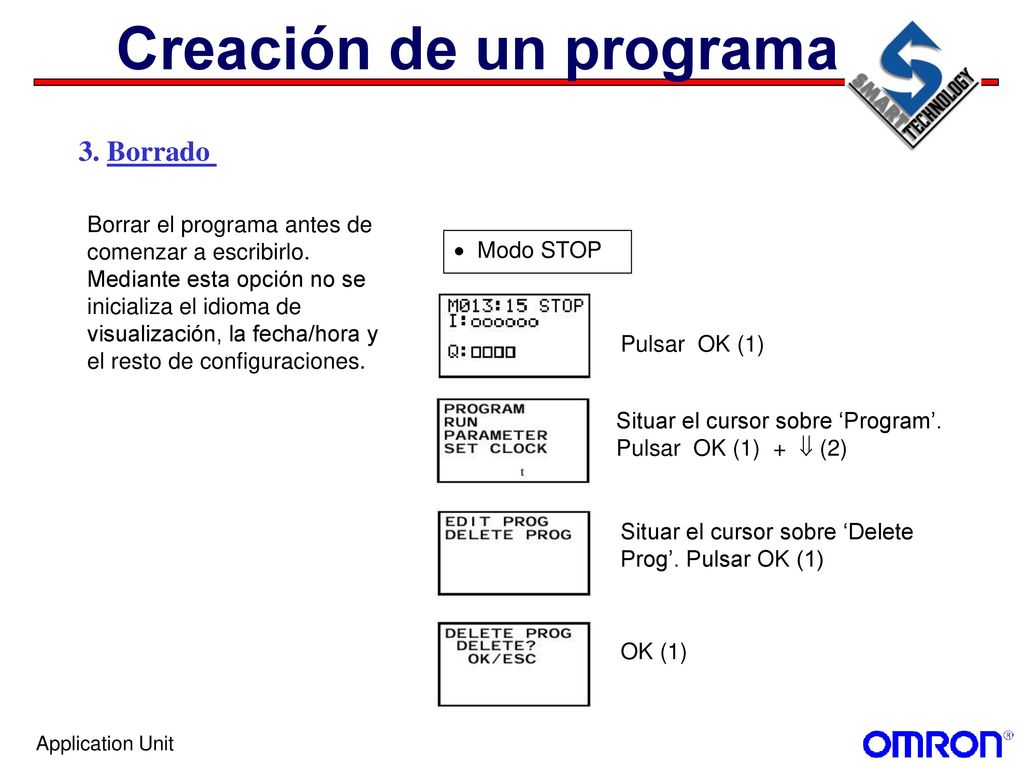

3 Creación de un programa
3. Borrado Borrar el programa antes de comenzar a escribirlo. Mediante esta opción no se inicializa el idioma de visualización, la fecha/hora y el resto de configuraciones. Modo STOP Pulsar OK (1) Situar el cursor sobre ‘Program’. Pulsar OK (1) +  (2) Situar el cursor sobre ‘Delete Prog’. Pulsar OK (1) OK (1) Application Unit

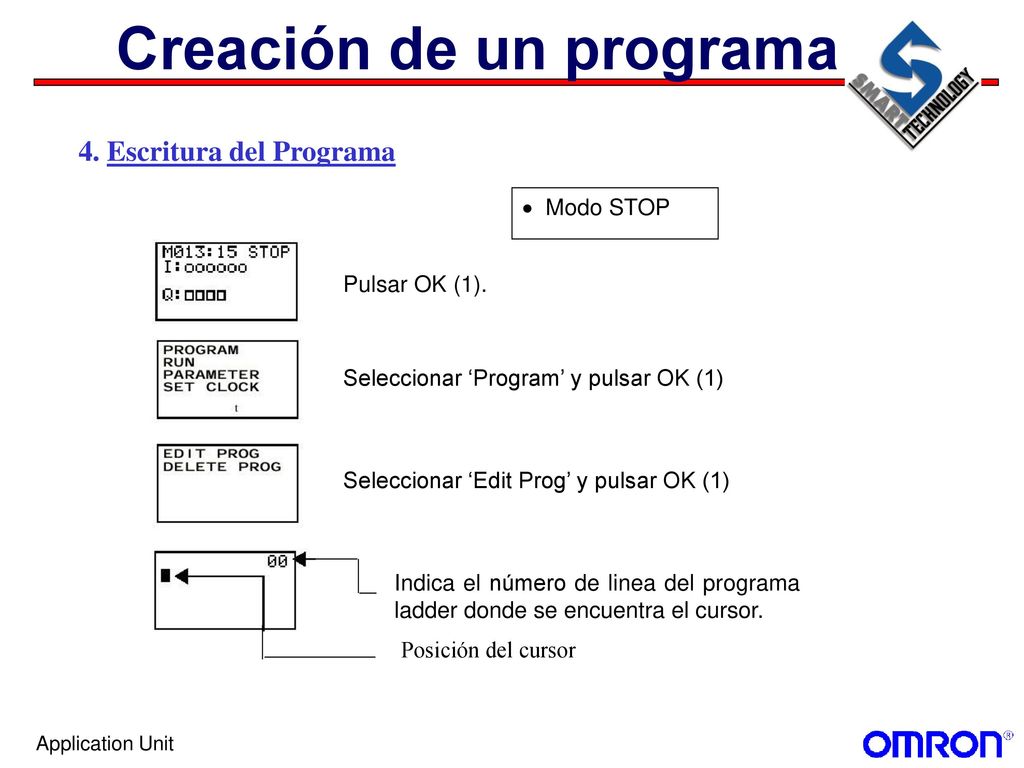

4 Creación de un programa
4. Escritura del Programa Modo STOP Pulsar OK (1). Seleccionar ‘Program’ y pulsar OK (1) Seleccionar ‘Edit Prog’ y pulsar OK (1) Indica el número de linea del programa ladder donde se encuentra el cursor. Posición del cursor Application Unit

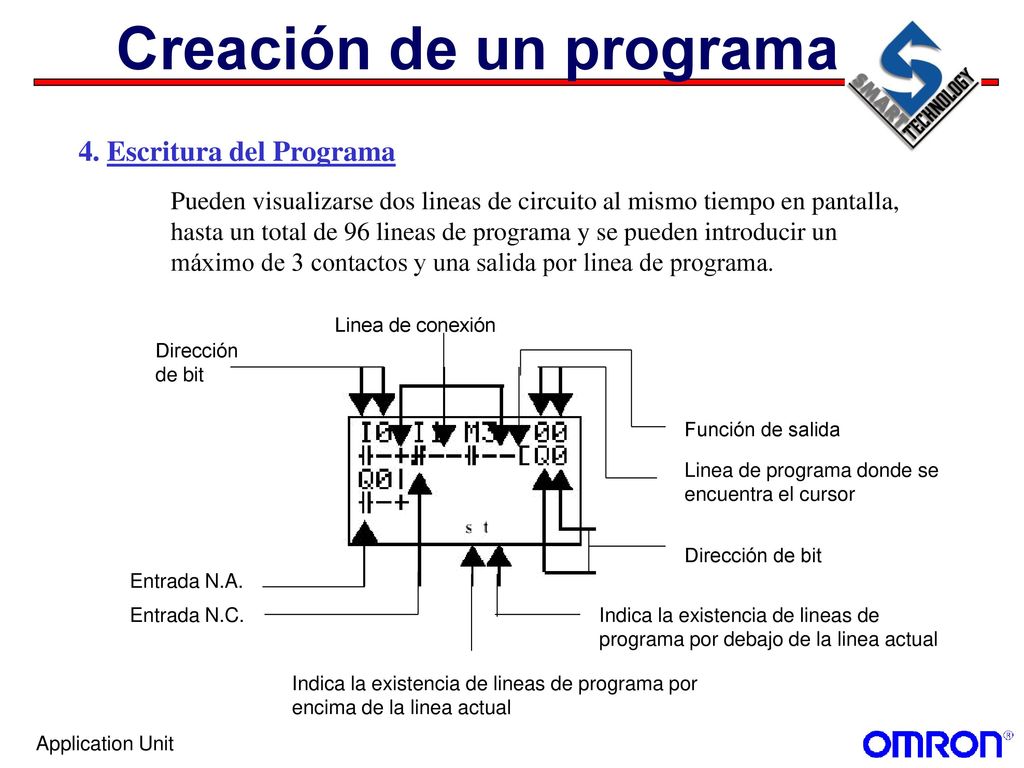

5 Creación de un programa
4. Escritura del Programa Pueden visualizarse dos lineas de circuito al mismo tiempo en pantalla, hasta un total de 96 lineas de programa y se pueden introducir un máximo de 3 contactos y una salida por linea de programa. Linea de conexión Dirección de bit Función de salida Linea de programa donde se encuentra el cursor Dirección de bit Entrada N.A. Entrada N.C. Indica la existencia de lineas de programa por debajo de la linea actual Indica la existencia de lineas de programa por encima de la linea actual Application Unit

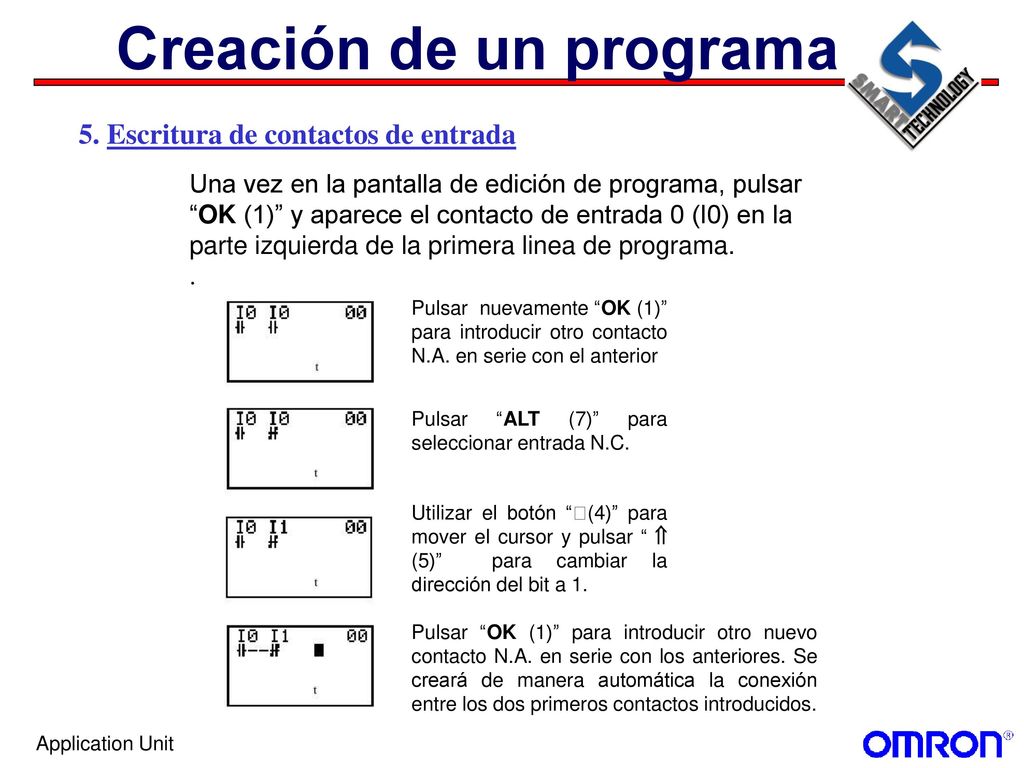

6 Creación de un programa
5. Escritura de contactos de entrada Una vez en la pantalla de edición de programa, pulsar “OK (1)” y aparece el contacto de entrada 0 (I0) en la parte izquierda de la primera linea de programa. . Pulsar nuevamente “OK (1)” para introducir otro contacto N.A. en serie con el anterior Pulsar “ALT (7)” para seleccionar entrada N.C. Utilizar el botón “(4)” para mover el cursor y pulsar “  (5)” para cambiar la dirección del bit a 1. Pulsar “OK (1)” para introducir otro nuevo contacto N.A. en serie con los anteriores. Se creará de manera automática la conexión entre los dos primeros contactos introducidos. Application Unit

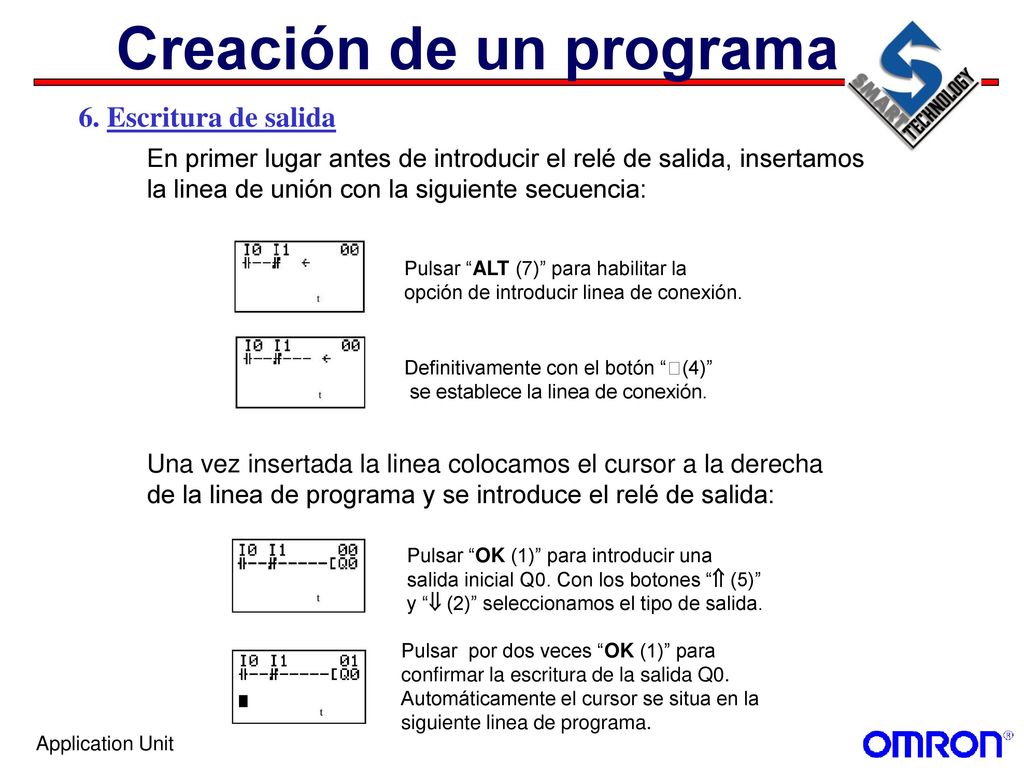

7 Creación de un programa
6. Escritura de salida En primer lugar antes de introducir el relé de salida, insertamos la linea de unión con la siguiente secuencia: Pulsar “ALT (7)” para habilitar la opción de introducir linea de conexión. Definitivamente con el botón “(4)” se establece la linea de conexión. Una vez insertada la linea colocamos el cursor a la derecha de la linea de programa y se introduce el relé de salida: Pulsar “OK (1)” para introducir una salida inicial Q0. Con los botones “ (5)” y “ (2)” seleccionamos el tipo de salida. Pulsar por dos veces “OK (1)” para confirmar la escritura de la salida Q0. Automáticamente el cursor se situa en la siguiente linea de programa. Application Unit

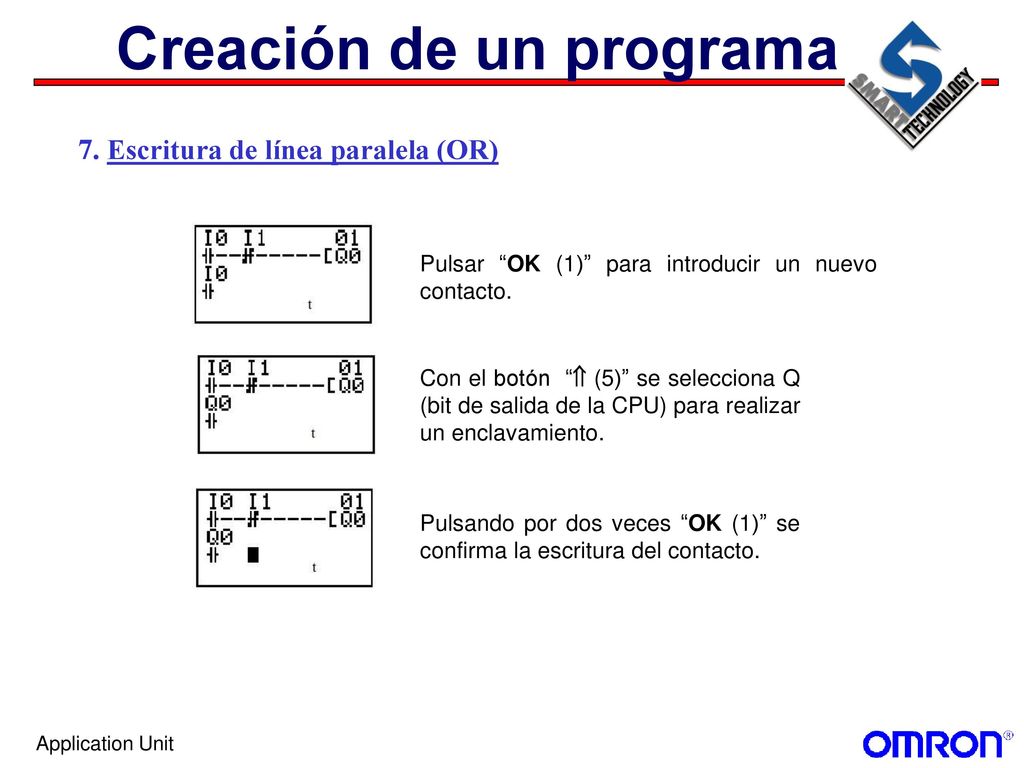

8 Creación de un programa
7. Escritura de línea paralela (OR) Pulsar “OK (1)” para introducir un nuevo contacto. Con el botón “ (5)” se selecciona Q (bit de salida de la CPU) para realizar un enclavamiento. Pulsando por dos veces “OK (1)” se confirma la escritura del contacto. Application Unit

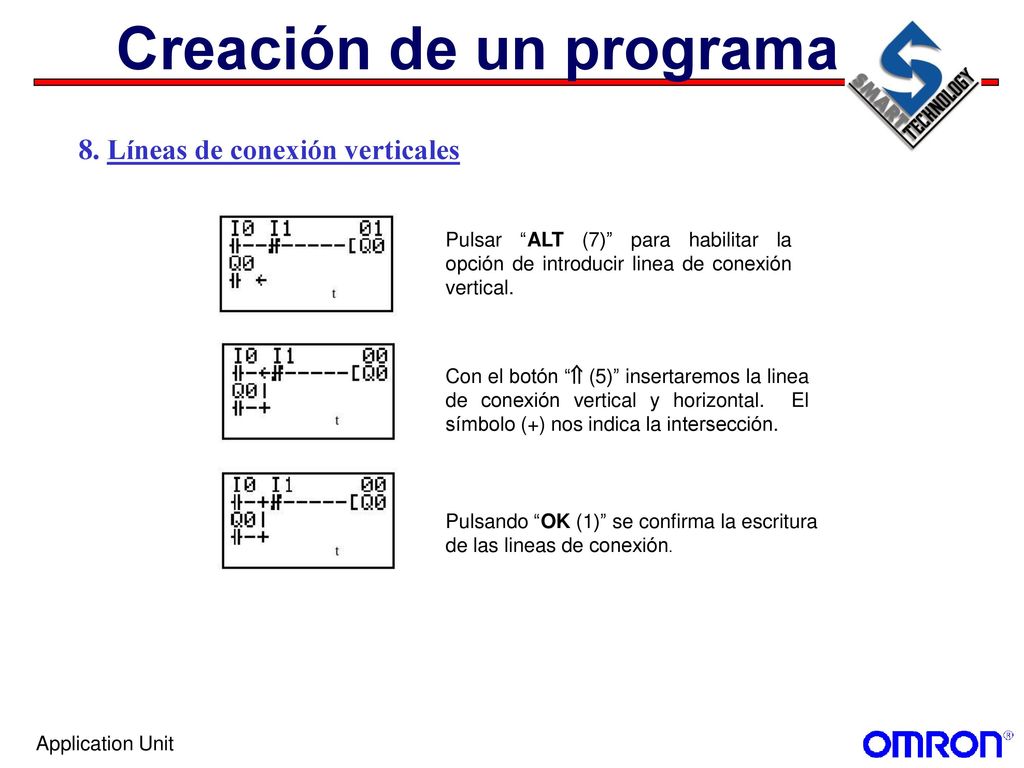

9 Creación de un programa
8. Líneas de conexión verticales Pulsar “ALT (7)” para habilitar la opción de introducir linea de conexión vertical. Con el botón “ (5)” insertaremos la linea de conexión vertical y horizontal. El símbolo (+) nos indica la intersección. Pulsando “OK (1)” se confirma la escritura de las lineas de conexión. Application Unit

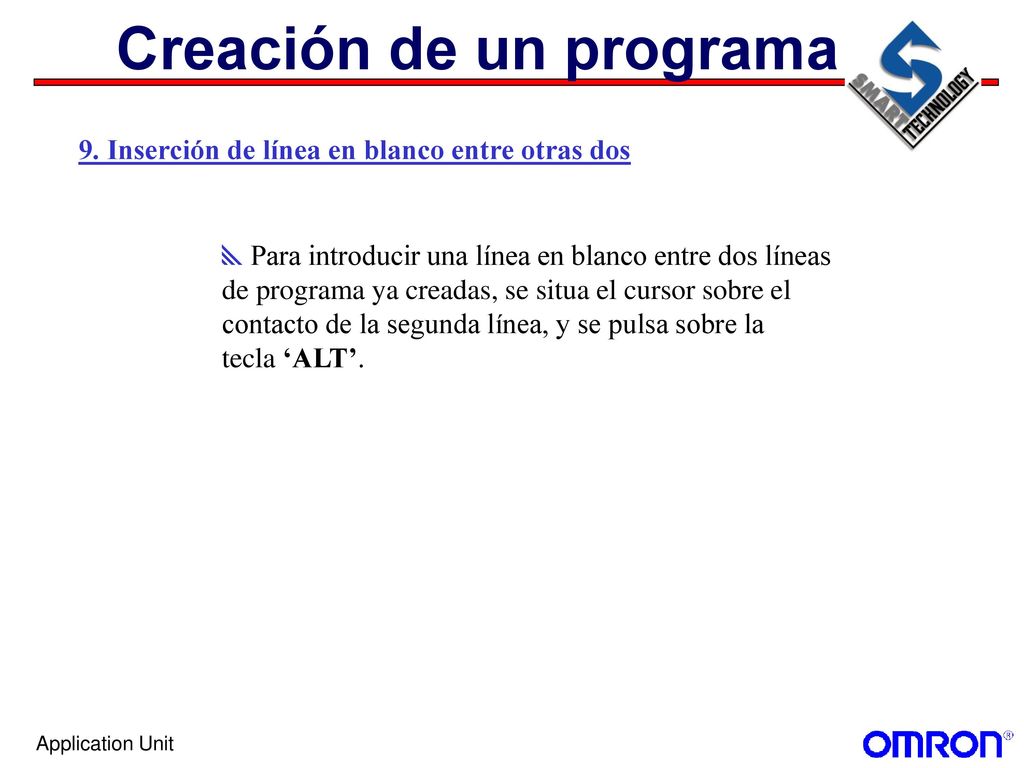

10 Creación de un programa
9. Inserción de línea en blanco entre otras dos Para introducir una línea en blanco entre dos líneas de programa ya creadas, se situa el cursor sobre el contacto de la segunda línea, y se pulsa sobre la tecla ‘ALT’. Application Unit
