1 Elementos de un circuito (resumen)
Tecnología II medio Colegio Intercultural Trememn Profesor Nicolás Sepúlveda Ballesteros

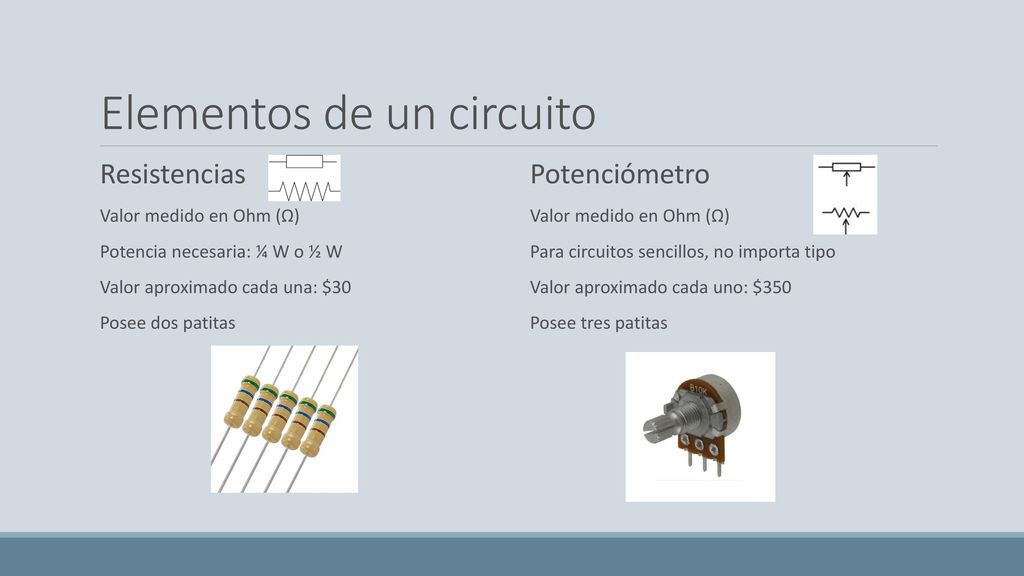

2 Elementos de un circuito
Resistencias Valor medido en Ohm (Ω) Potencia necesaria: ¼ W o ½ W Valor aproximado cada una: $30 Posee dos patitas Potenciómetro Valor medido en Ohm (Ω) Para circuitos sencillos, no importa tipo Valor aproximado cada uno: $350 Posee tres patitas

3 Elementos de un circuito
Diodo LED Existe de varios colores y tamaños Los más usados son de tamaño estándar. También existen los de alta luminosidad. Valor aproximado cada una: $50 o más Posee dos patitas. La más larga es la positiva Fuente de Voltaje Valor medido en Volts (V) La gran mayoría de circuitos sencillos funciona entre 5V a 18V Puede usarse un transformador, pilas o baterías (9V) Posee un terminal positivo y uno negativo. Puede ser útil un conector de batería para el circuito.

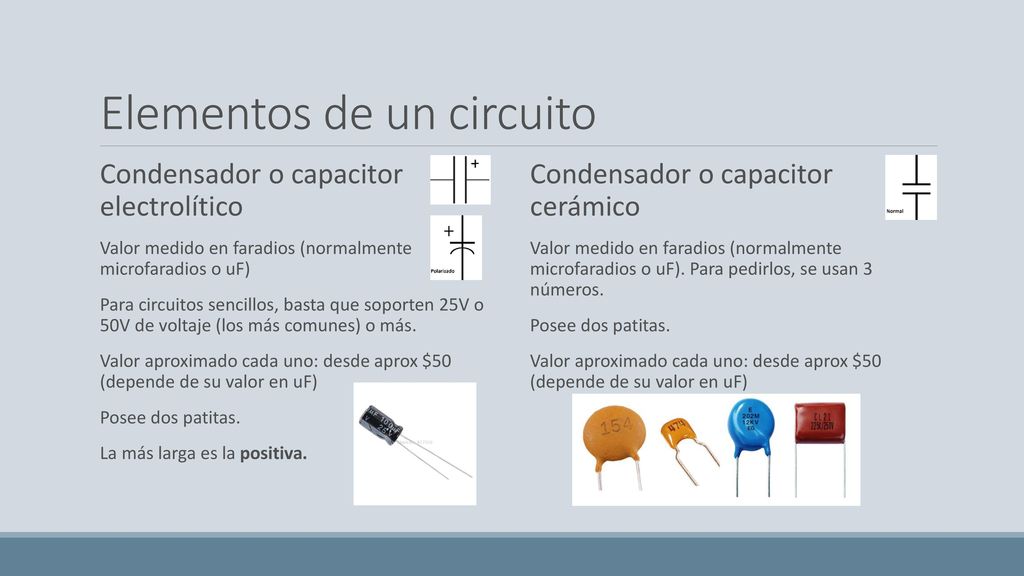

4 Elementos de un circuito
Condensador o capacitor electrolítico Valor medido en faradios (normalmente microfaradios o uF) Para circuitos sencillos, basta que soporten 25V o 50V de voltaje (los más comunes) o más. Valor aproximado cada uno: desde aprox $50 (depende de su valor en uF) Posee dos patitas. La más larga es la positiva. Condensador o capacitor cerámico Valor medido en faradios (normalmente microfaradios o uF). Para pedirlos, se usan 3 números. Posee dos patitas. Valor aproximado cada uno: desde aprox $50 (depende de su valor en uF)

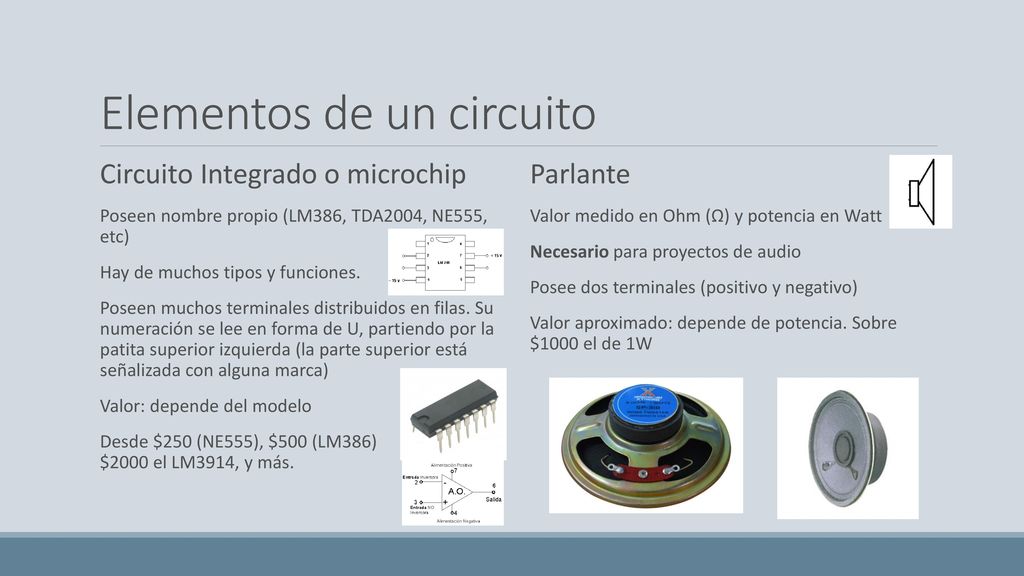

5 Elementos de un circuito
Circuito Integrado o microchip Poseen nombre propio (LM386, TDA2004, NE555, etc) Hay de muchos tipos y funciones. Poseen muchos terminales distribuidos en filas. Su numeración se lee en forma de U, partiendo por la patita superior izquierda (la parte superior está señalizada con alguna marca) Valor: depende del modelo Desde $250 (NE555), $500 (LM386) $2000 el LM3914, y más. Parlante Valor medido en Ohm (Ω) y potencia en Watt Necesario para proyectos de audio Posee dos terminales (positivo y negativo) Valor aproximado: depende de potencia. Sobre $1000 el de 1W

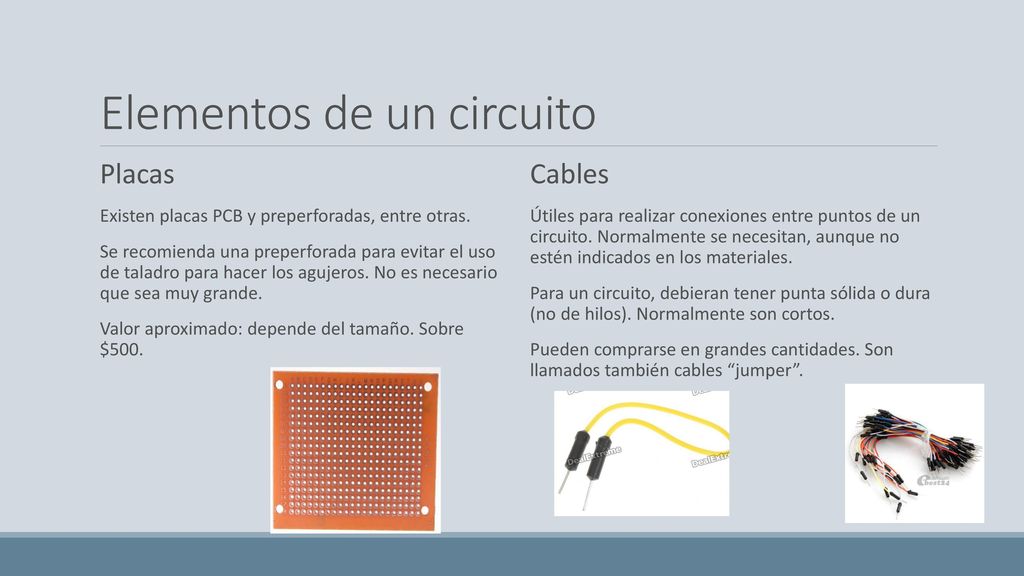

6 Elementos de un circuito
Placas Existen placas PCB y preperforadas, entre otras. Se recomienda una preperforada para evitar el uso de taladro para hacer los agujeros. No es necesario que sea muy grande. Valor aproximado: depende del tamaño. Sobre $500. Cables Útiles para realizar conexiones entre puntos de un circuito. Normalmente se necesitan, aunque no estén indicados en los materiales. Para un circuito, debieran tener punta sólida o dura (no de hilos). Normalmente son cortos. Pueden comprarse en grandes cantidades. Son llamados también cables “jumper”.

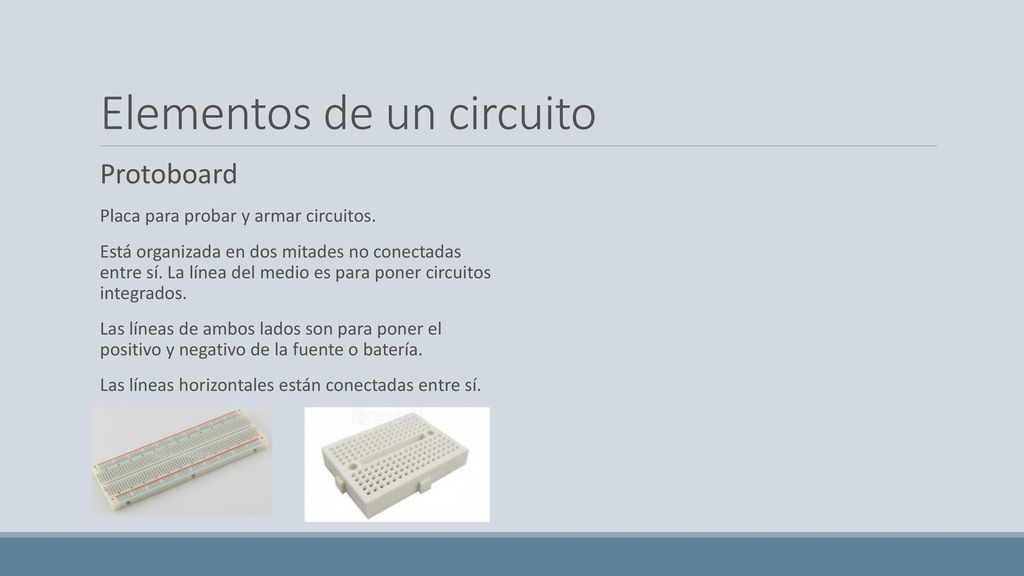

7 Elementos de un circuito
Protoboard Placa para probar y armar circuitos. Está organizada en dos mitades no conectadas entre sí. La línea del medio es para poner circuitos integrados. Las líneas de ambos lados son para poner el positivo y negativo de la fuente o batería. Las líneas horizontales están conectadas entre sí.
