1 PRACTICAS PROFESIONALIZANTES
Nombre Orador: García Matías Institución que representa: EEST N° 8

2 Aéreas de posibles Desempeños
AREAS PRINCIPALES: Ascensores Montacargas Rampas Móviles Escaleras mecánicas ANEXOS Bombas de agua Sistema de bombas de incendios Puertas automáticas Portones automáticos

3 ASCENSORES DEFINICION: Es un medio de transporte vertical fijo para el movimiento programado y controlado de pasajeros . (un montacargas solo transporta cosas)

4 Ascensores Hidráulicos Ascensores Electromecánicos
CLASIFICACION Ascensores Hidráulicos Ascensores Electromecánicos

5 Principio de funcionamiento

6 ASCENSOR HIDRAULICO PISTON LATERAL

7

8 Pistón central

9 SISTEMAS DE TRACCION TRACCION DIRECTA TRACCION INDIRECTA

10 Corte central hidraulica

11 Título del tema

12 Título del tema

13 ventajas Muy bajo ruido Ubicación de la sala de maquinas
Facilidad de montaje panorámicos Altísima capacidad de carga Menor costo de mantenimiento Facilidad de rescate de personas En caso de corte de luz posibilidad de ir solo al limite inferior Desciende por acción de la gravedad

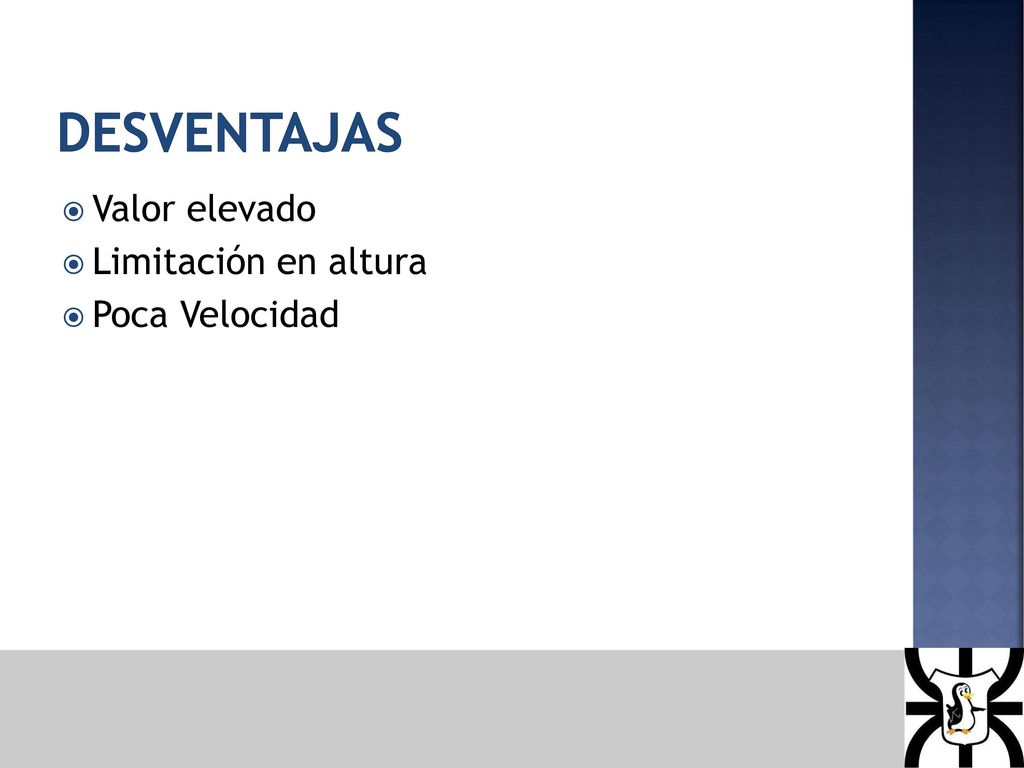

14 Desventajas Valor elevado Limitación en altura Poca Velocidad

15 Ascensores electromecánicos
Traccion por adherencia (motoreductor) Tracción directa (motor sincrónico accionado por un variador de frecuencia variable) De tambor de arrollamiento

16 Tracción por adherencia
Las máquinas de tracción con reductor tipo sinfín y corona son las utilizadas en ascensores electromecánicos convencionales, con motores asincrónicos de corriente alterna, de una o 2 velocidades hasta 60 mts/min y con motores accionados por modernos sistemas electrónicos de variación de tensión y frecuencia, VVVF hasta una velocidad de 120 mts/min.

17 Motoreductor

18

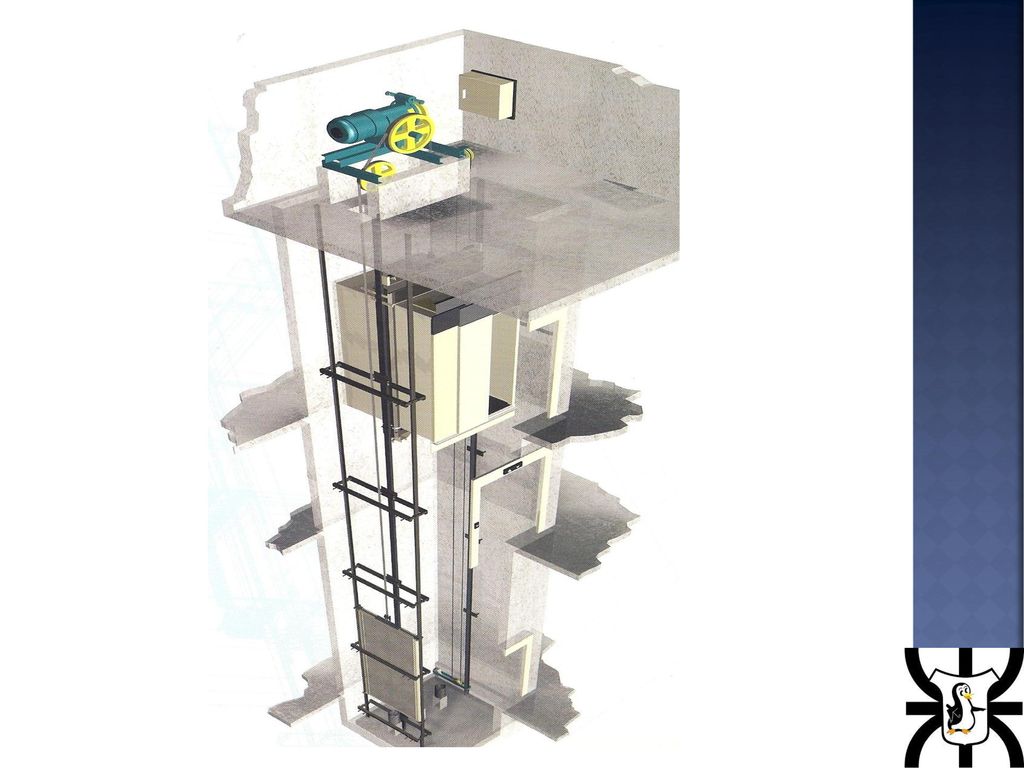

19

20 Motor de dos velocidades

21 Corte reductor ascensor

22 Principio de Funcionamiento
POLEA CABLES DE ACERO CONTRAPESO COCHE BASTIDOR

23

24 De tambor de arrollamiento

25 Pueden tener o no contrapeso
Ideal para espacios limitados Inviable para grandes alturas 12mts max Graves inconvenientes por fallas de limites de carrera Baja velocidad 0.25 mts/seg

26 Traccion directa Las máquinas de tracción directa o gearless (sin engranajes), utilizan motores sincrónicos de imanes permanentes y accionamiento por tensión y frecuencia variables, VVVF.  Proporcionan una increible suavidad de marcha, con elevado número de arranques hora sin sobreelevación de temperatura y un bajísimo consumo eléctrico.  Larga vida útil por la ausencia absoluta de esfuerzos mecánicos típicos a que están sometidas las máquinas tradicionales a reductor.

27

28 montacargas

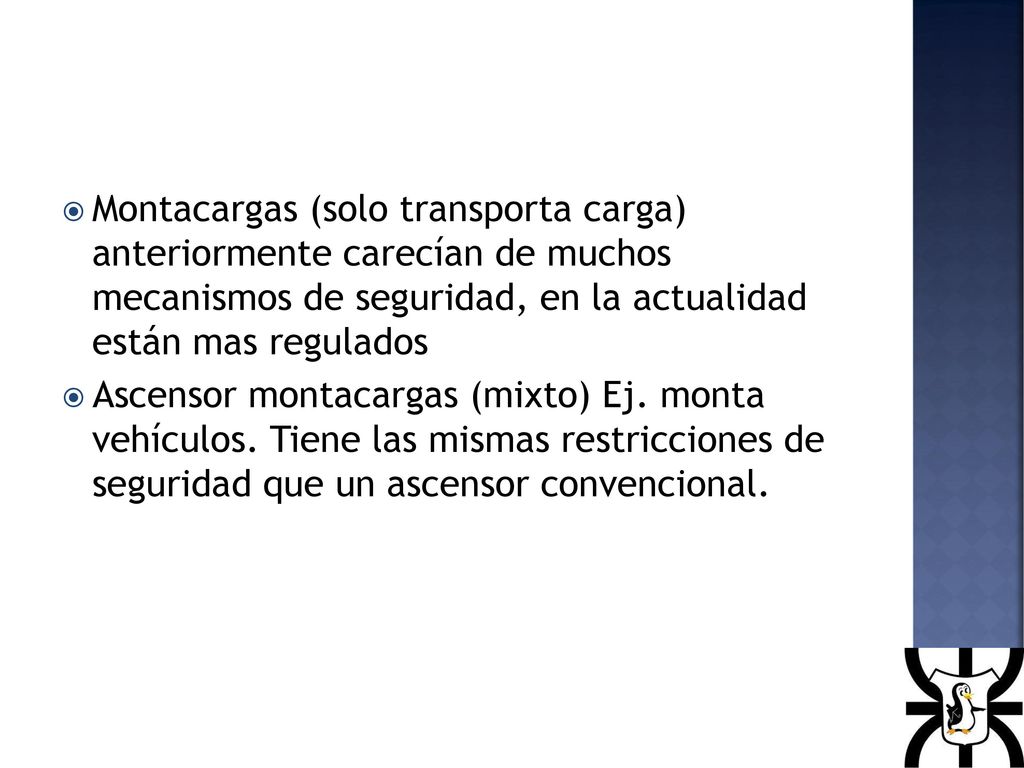

29 Montacargas (solo transporta carga) anteriormente carecían de muchos mecanismos de seguridad, en la actualidad están mas regulados Ascensor montacargas (mixto) Ej. monta vehículos. Tiene las mismas restricciones de seguridad que un ascensor convencional.

30 Ventajas del montacargas
Capacidad de carga (peso volumen) Seguridad (por no transportar personas) Menor costo de instalación y mantenimiento

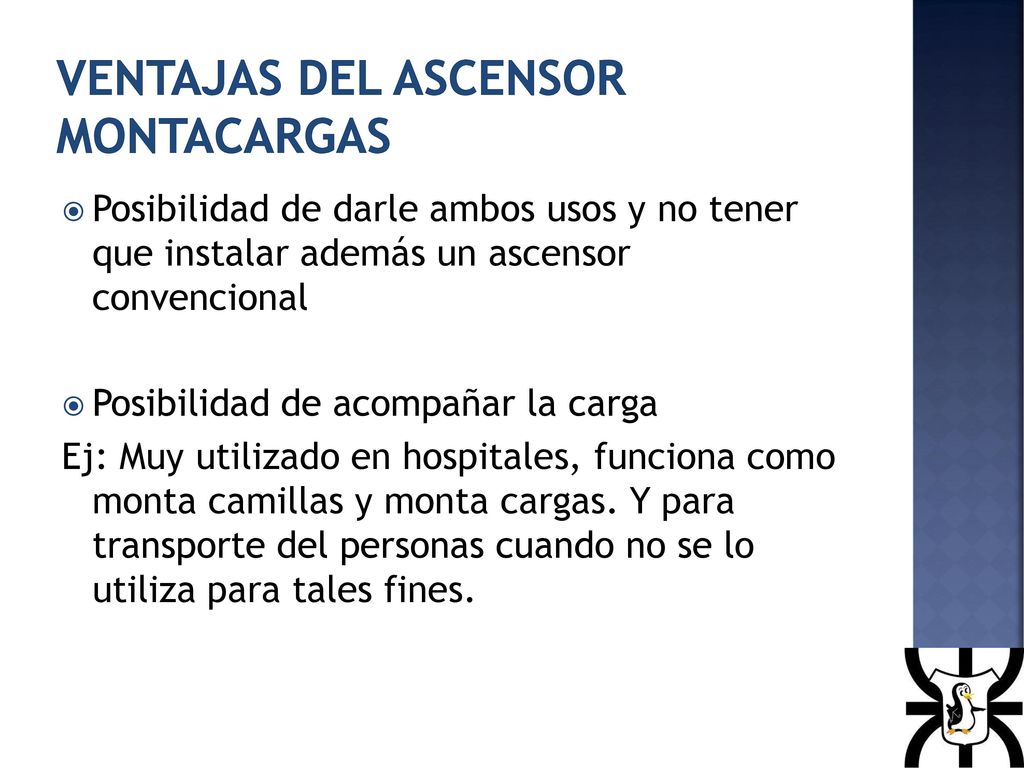

31 Ventajas del ascensor montacargas
Posibilidad de darle ambos usos y no tener que instalar además un ascensor convencional Posibilidad de acompañar la carga Ej: Muy utilizado en hospitales, funciona como monta camillas y monta cargas. Y para transporte del personas cuando no se lo utiliza para tales fines.

32 Plataforma elevadora

33 Monta sillas

34 escalerasmecanicas

35 Maquina escalera mecanica

36 Título del tema

37 Monta vehiculos

38 Título del tema

39 RAMPA MOVIL (ESQUEMA GRÁFICO)
PORTÓN ENTRADA CORTINA INTERIOR P.B. NIVEL P. B. RAMPA MOVIL CORTINA INTERIOR S.S. RAMPA FIJA NIVEL S.S.

40 RAMPA MOVIL (ESQUEMA GRÁFICO)
PORTÓN ENTRADA CORTINA INTERIOR P.B. NIVEL P. B. RAMPA MOVIL CORTINA INTERIOR S.S. RAMPA FIJA NIVEL S.S.

41 Rampa doble pistón hidráulico

42 Rampa accionada por motoreductor

43 Bombas de agua

44 Bombas de incendio

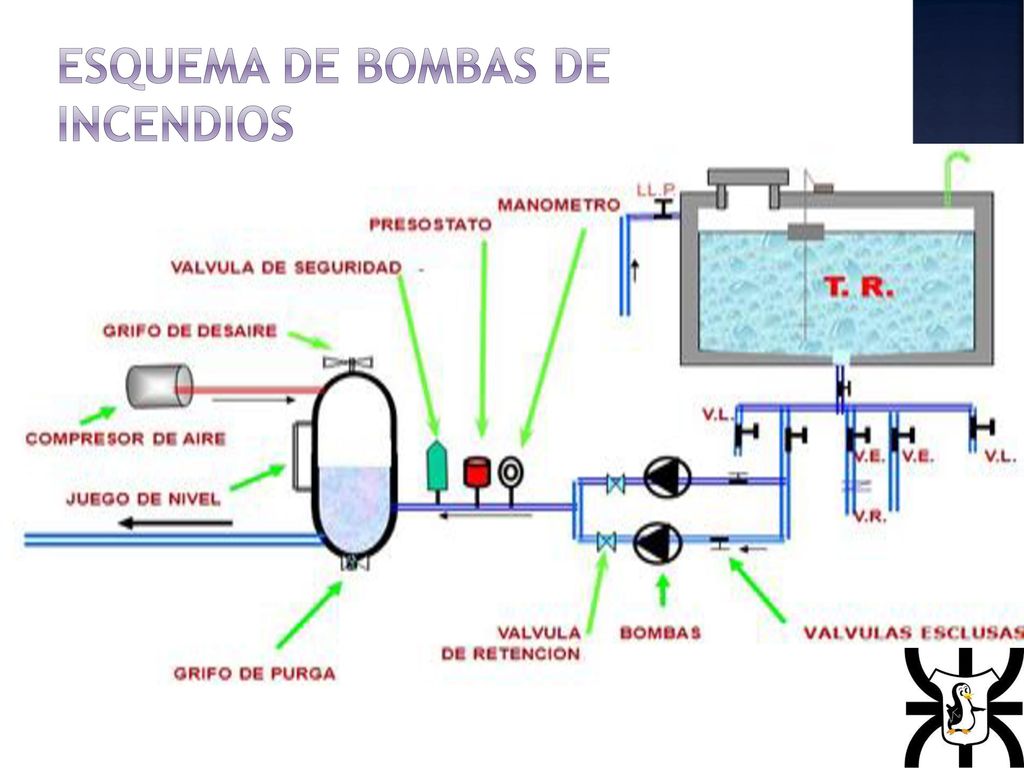

45 Esquema de bombas de incendios

46 Tanque hidroneumatico

47 presostato

48 Gracias por su atención
