Medición de distancias

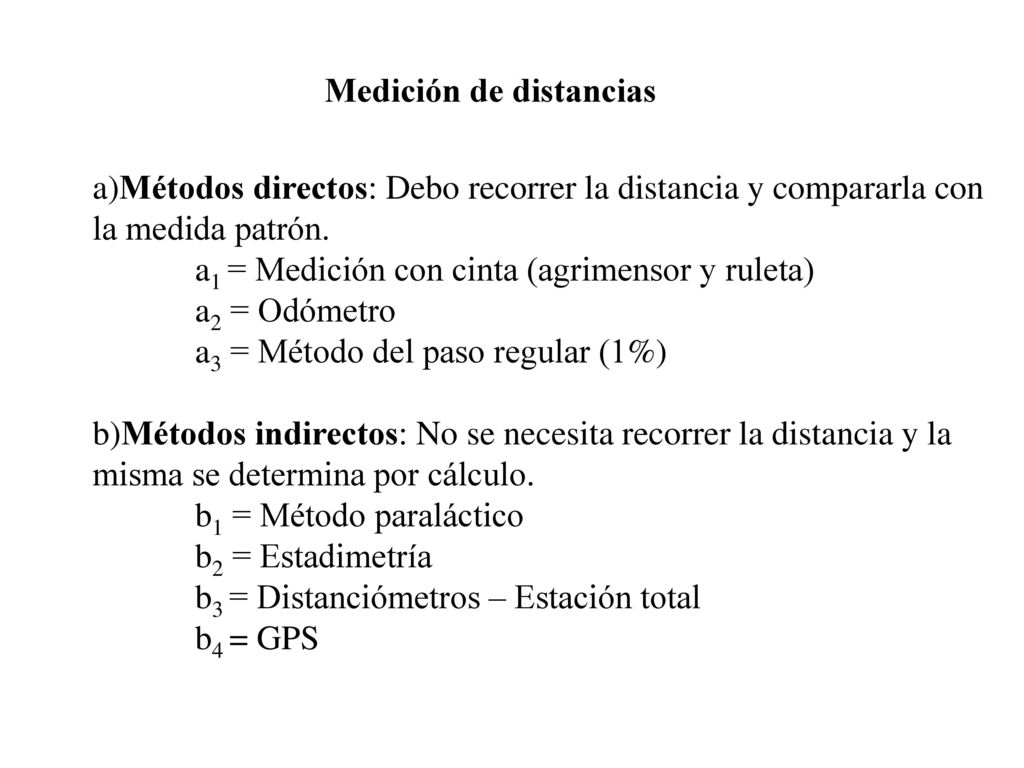

a)Métodos directos: Debo recorrer la distancia y compararla con la medida patrón. a1 = Medición con cinta (agrimensor y ruleta) a2 = Odómetro a3 = Método del paso regular (1%) b)Métodos indirectos: No se necesita recorrer la distancia y la misma se determina por cálculo. b1 = Método paraláctico b2 = Estadimetría b3 = Distanciómetros – Estación total b4 = GPS
2
Distancia topográfica
Cinta de agrimensor Distancia natural Distancia topográfica (No hay diferencias hasta 3% de pendiente)
4

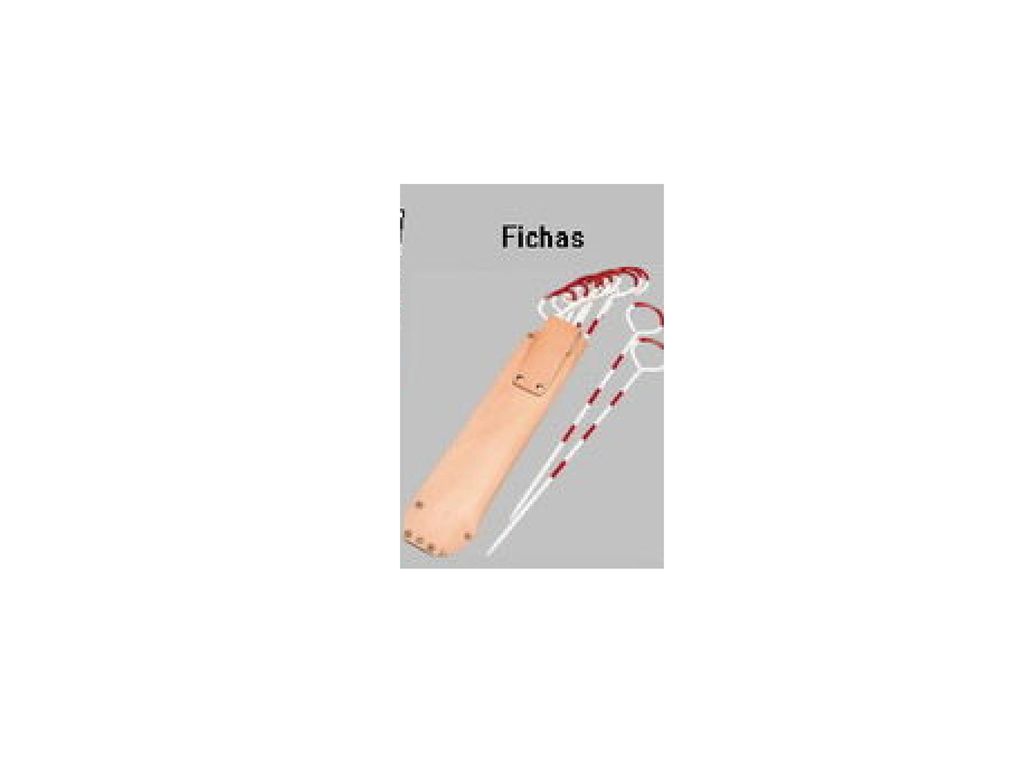

Cinta Ruleta
5
Odómetros
6

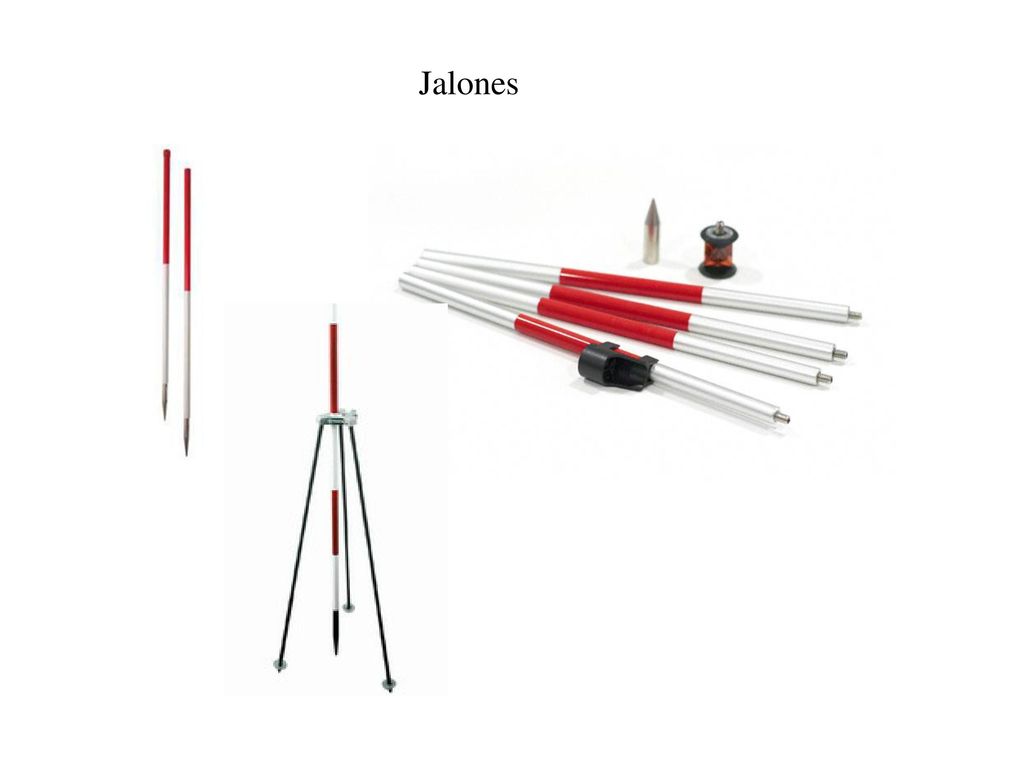

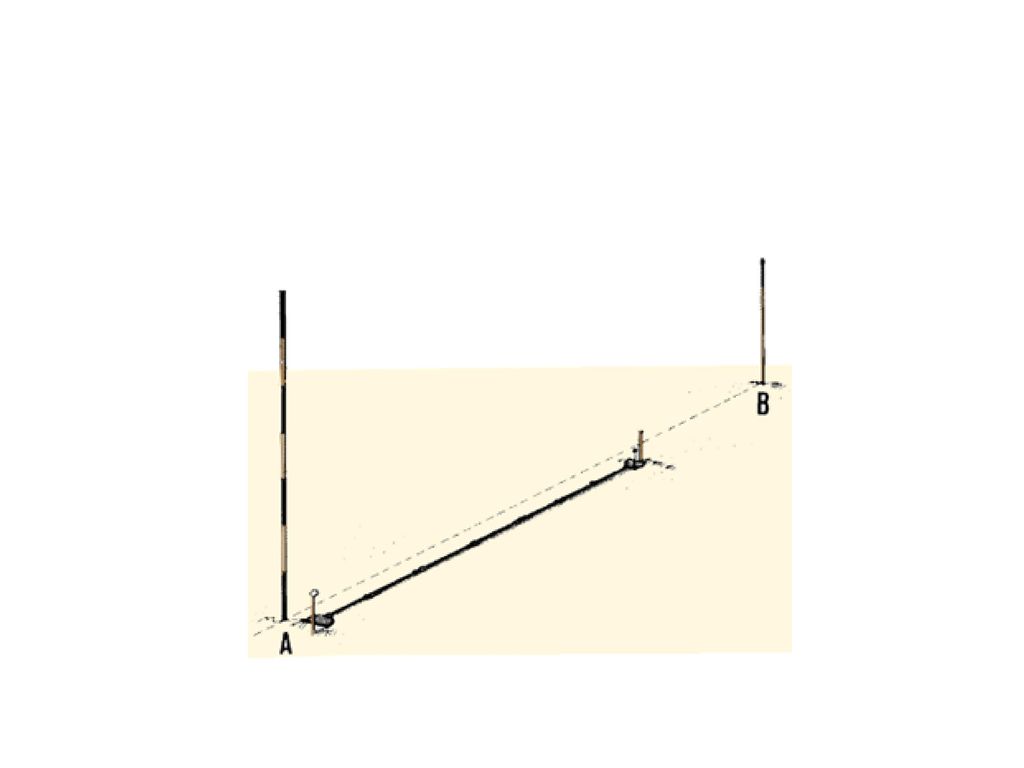

Jalones
8

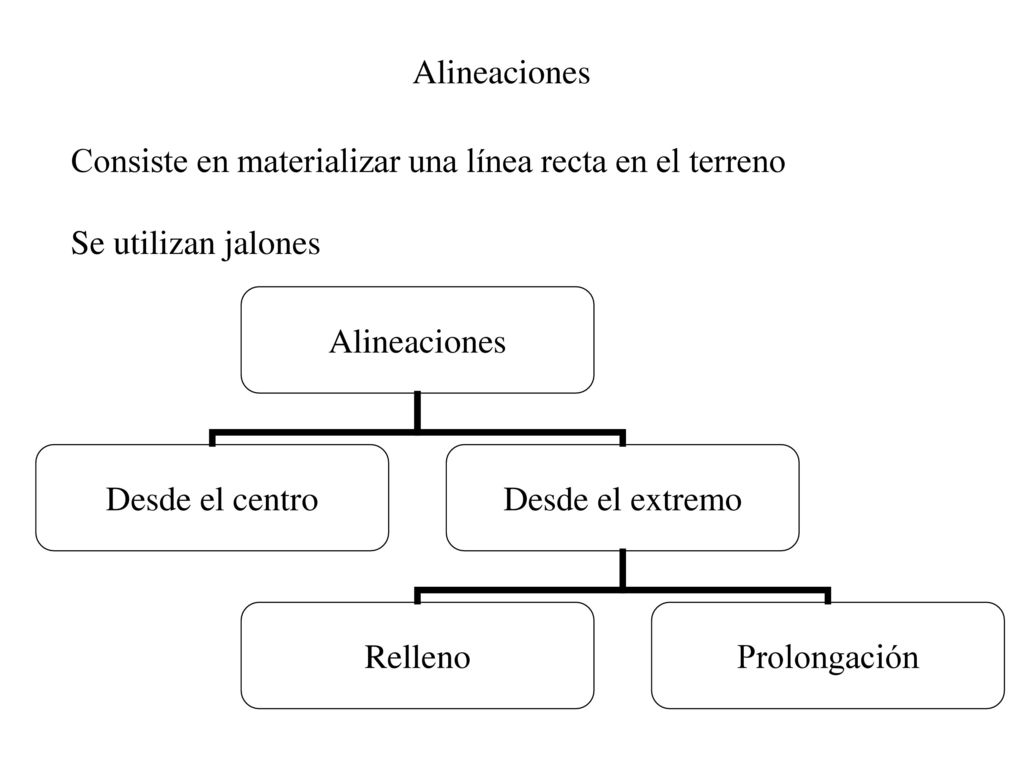

Alineaciones Consiste en materializar una línea recta en el terreno Se utilizan jalones
9

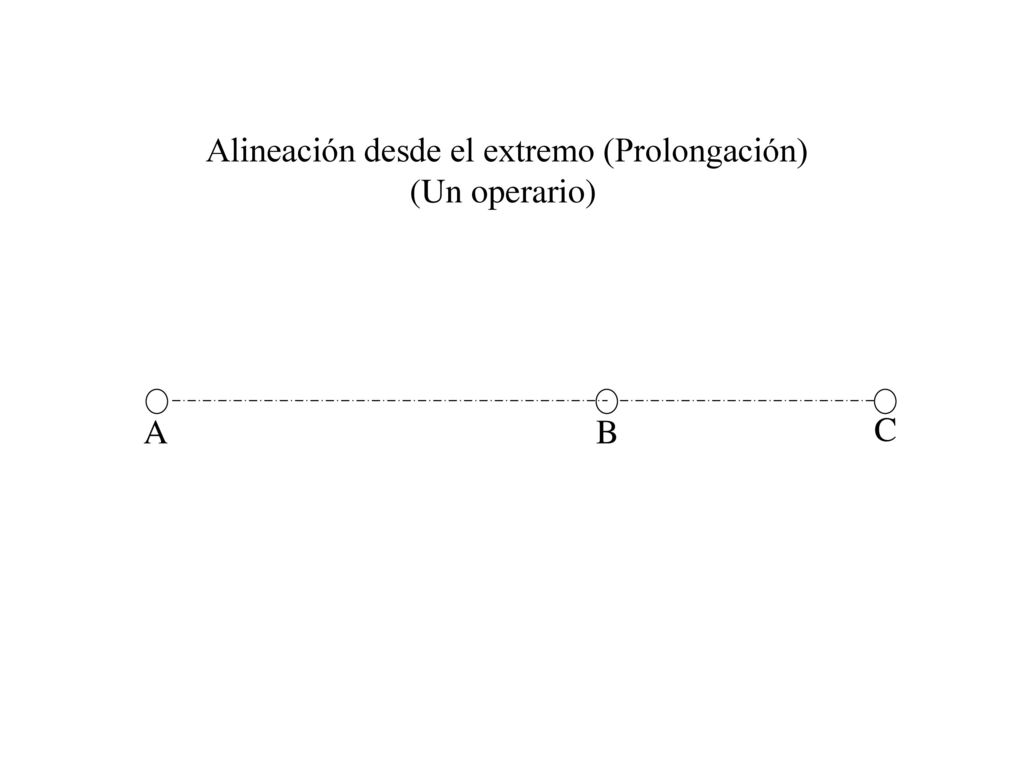

Alineación desde el extremo (Prolongación)
(Un operario) A B C
10

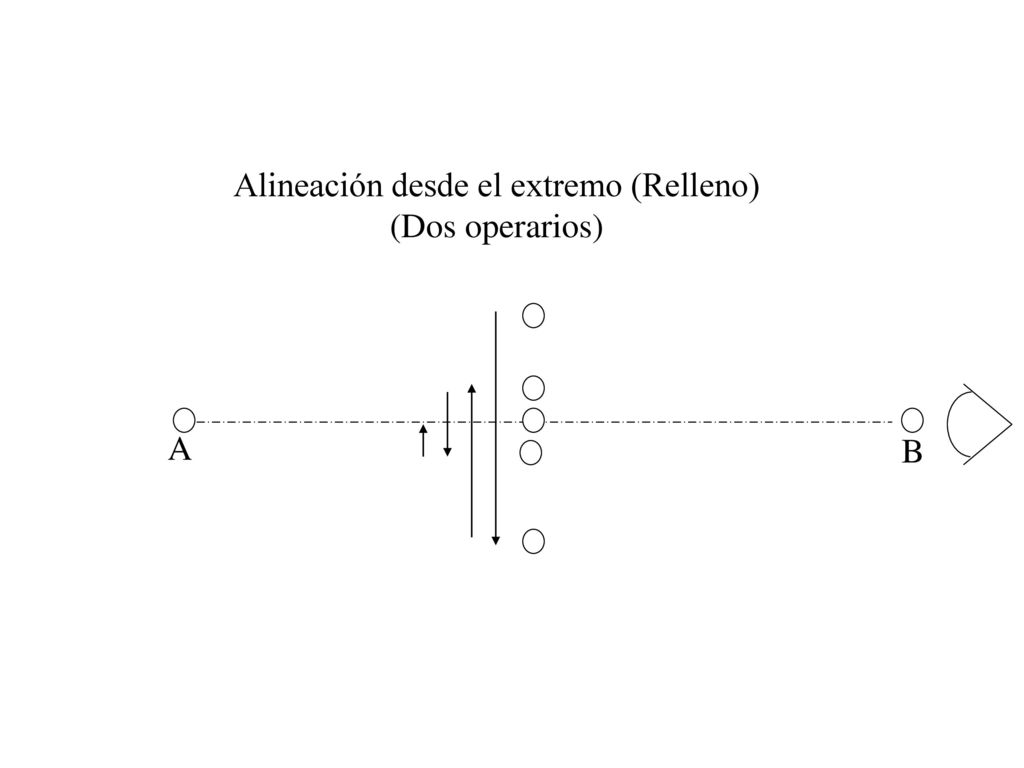

Alineación desde el extremo (Relleno)
(Dos operarios) A B
11
Alineación desde el centro (presencia de obstáculo)
(Dos operarios que se alinean mutuamente) A B
12
(segmento fijo, ángulo variable)

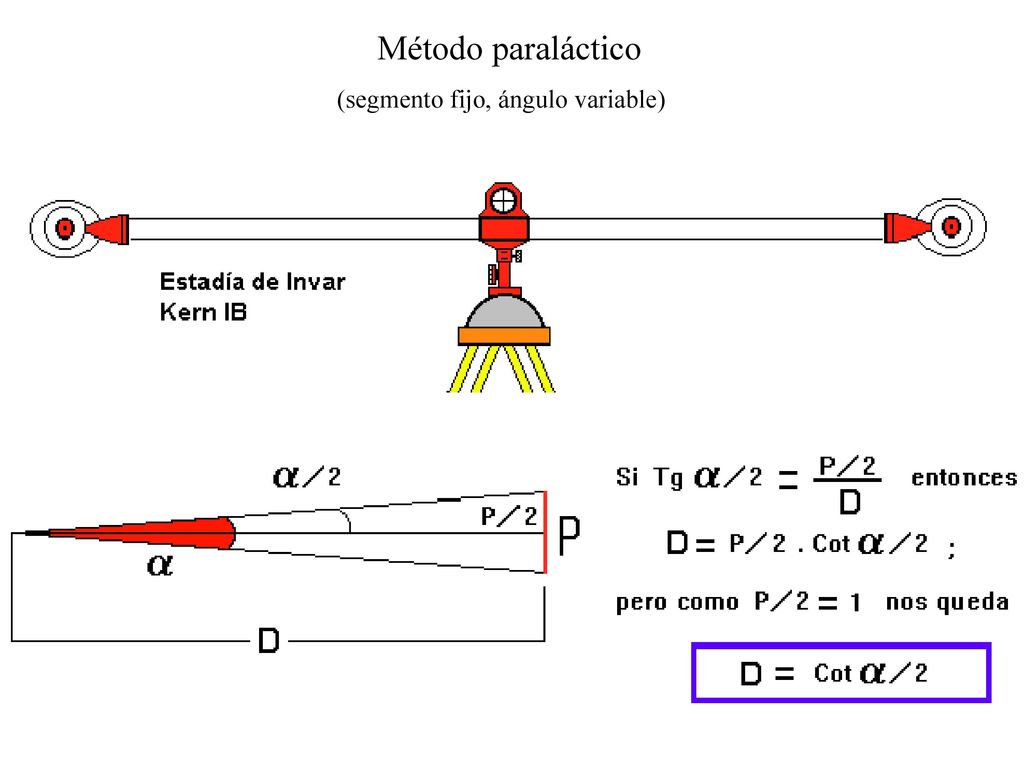

Método paraláctico (segmento fijo, ángulo variable)
13

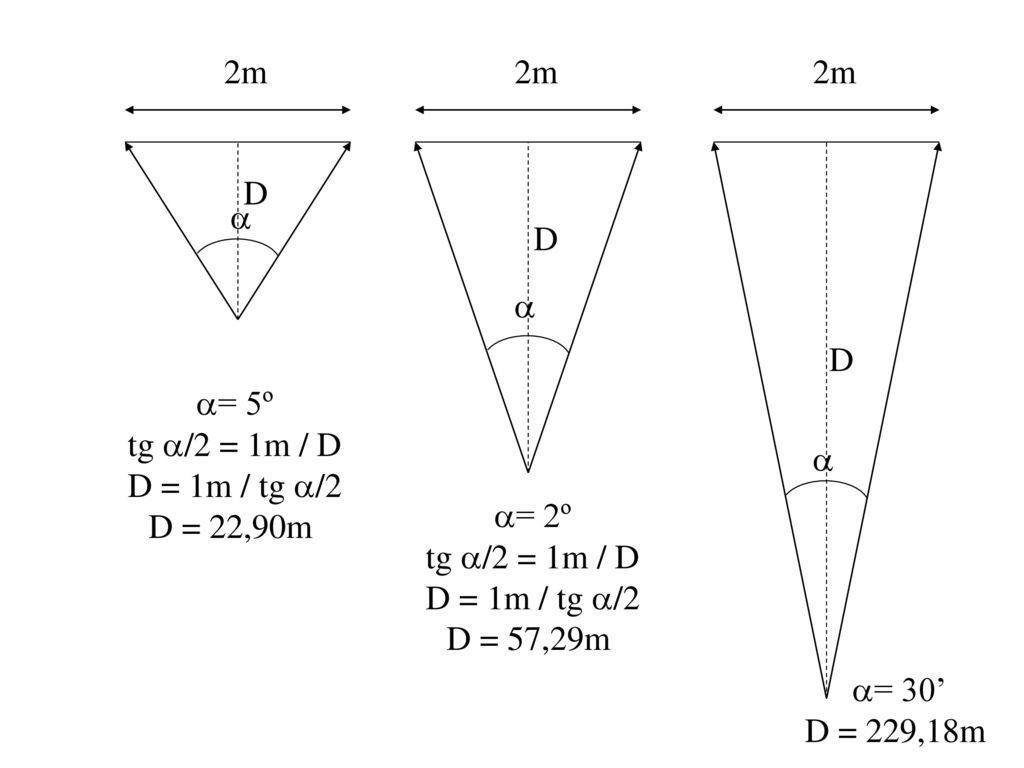

2m 2m 2m D D D = 5º tg /2 = 1m / D D = 1m / tg /2 D = 22,90m = 2º tg /2 = 1m / D D = 1m / tg /2 D = 57,29m = 30’ D = 229,18m
14
(ángulo fijo, segmento variable)

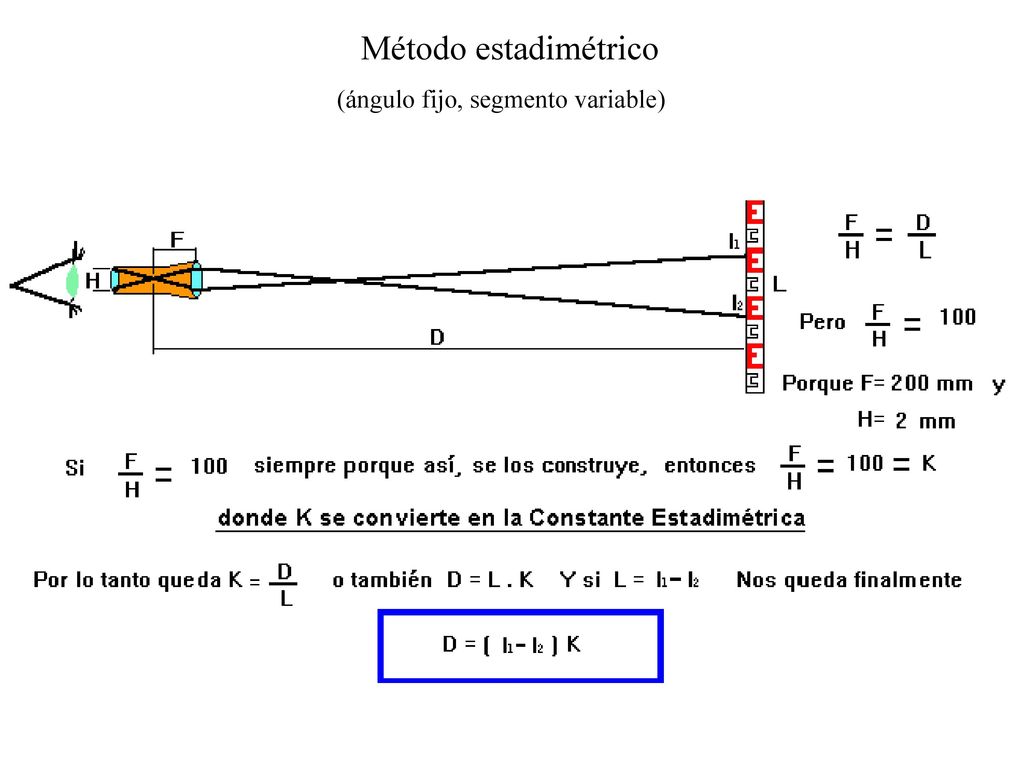

Método estadimétrico (ángulo fijo, segmento variable)
15

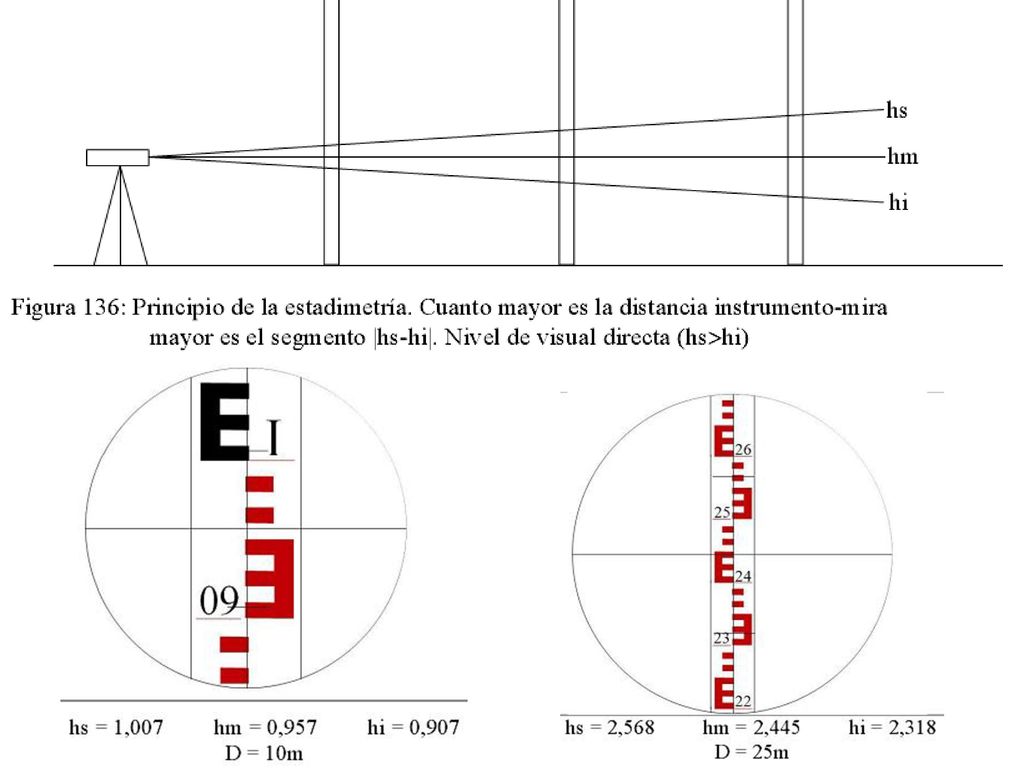

Método estadimétrico
16

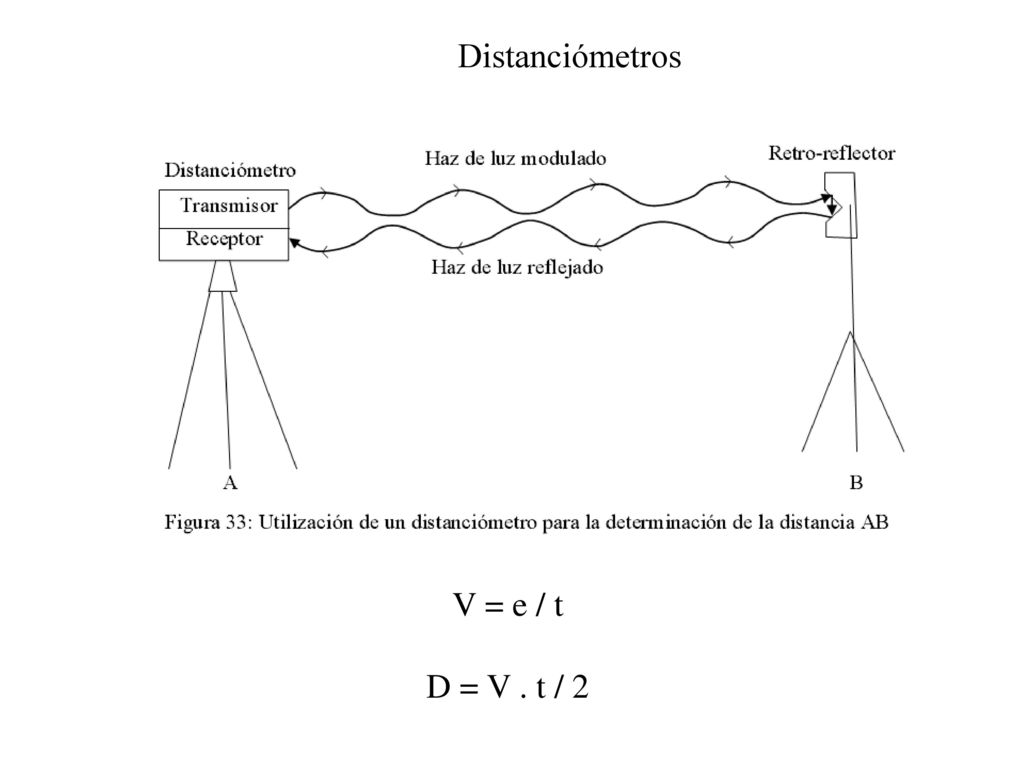

Distanciómetros V = e / t D = V . t / 2
17

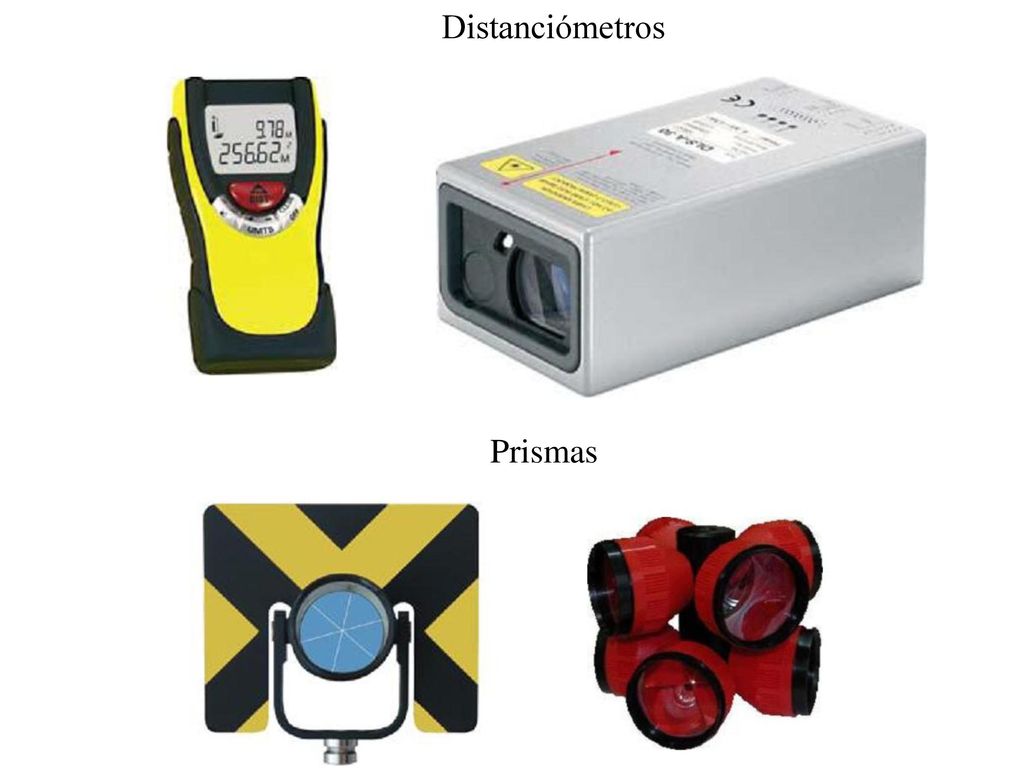

Distanciómetros Prismas
18
Mide ángulos y distancias en forma electrónica

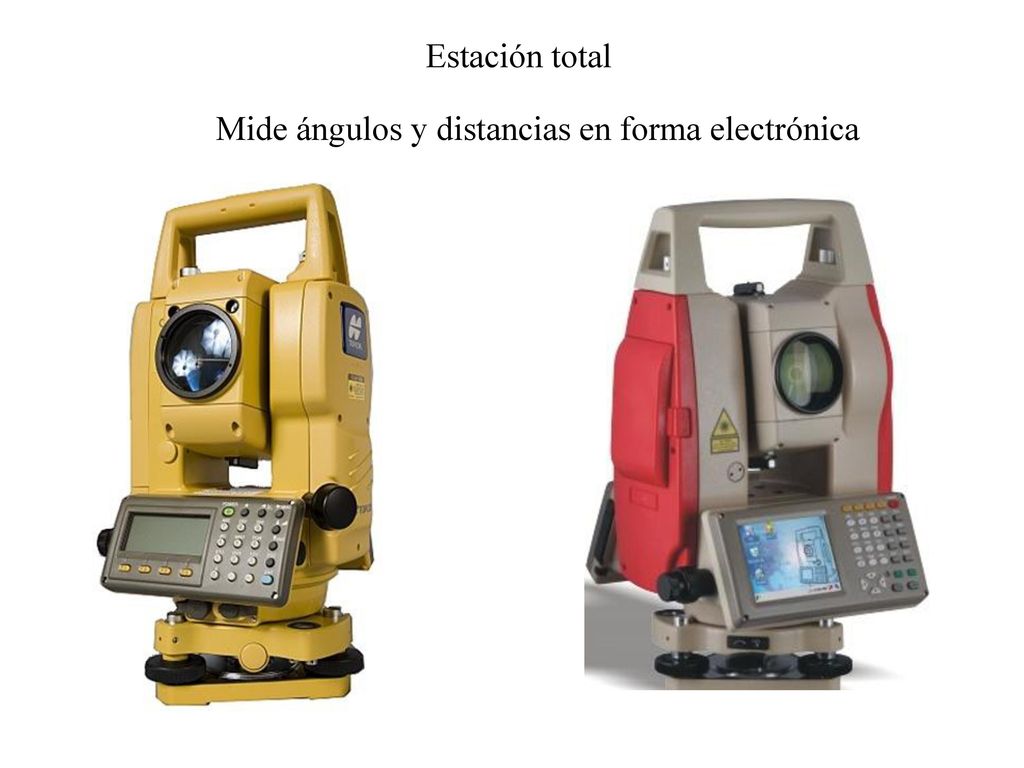

Estación total Mide ángulos y distancias en forma electrónica
19

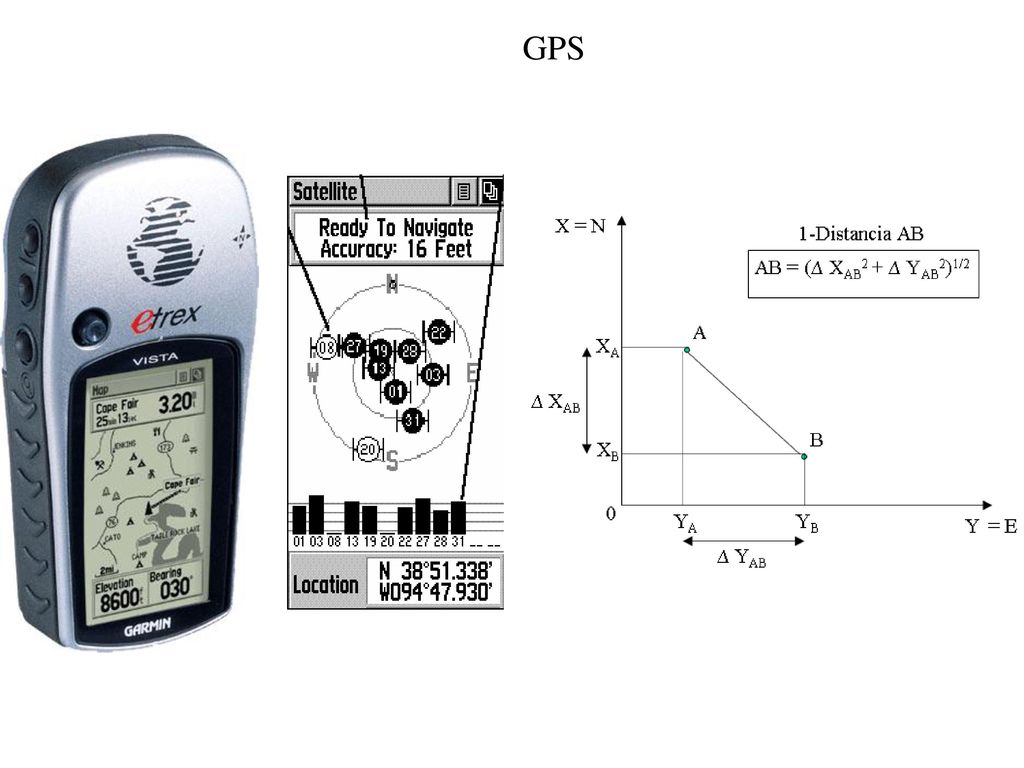

GPS
20

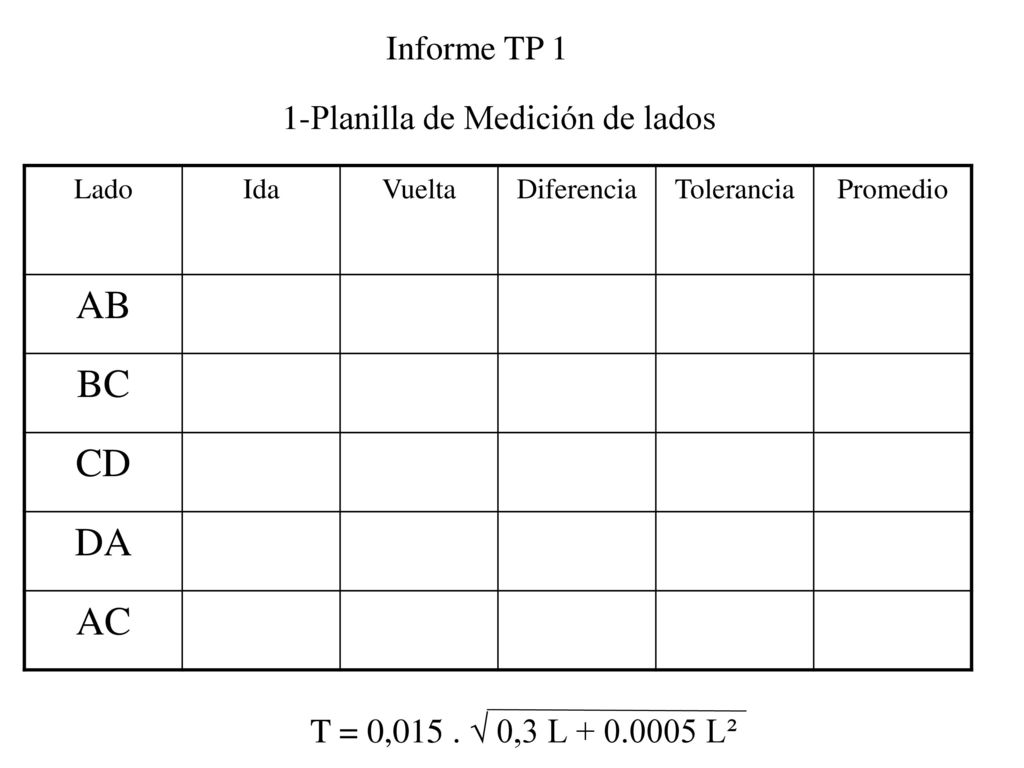

AB BC CD DA AC Informe TP 1 1-Planilla de Medición de lados
Ida Vuelta Diferencia Tolerancia Promedio AB BC CD DA AC T = 0,015 . 0,3 L L²
21
2-Planilla de Medición de lados Guía TP
Ida Vuelta Diferencia Tolerancia Promedio AB 150,22 150,28 BC 252,04 251,96 CD 97,79 97,83 DE 80,77 80,73 EF 93,08 93,12 FG 318,10 318,18 GH 340,84 340,94 HA 145,20 145,26
