M.C. Guillermo Crespo Pichardo

Presentación del tema: "M.C. Guillermo Crespo Pichardo"— Transcripción de la presentación:

1 M.C. Guillermo Crespo Pichardo
Agm620 – Instrumental meteorologico Anterior Presentación (Radiación Solar parte 2) Radiación Solar Parte 3 M.C. Guillermo Crespo Pichardo

2 Radiación Solar Agm620 – Instrumental meteorologico

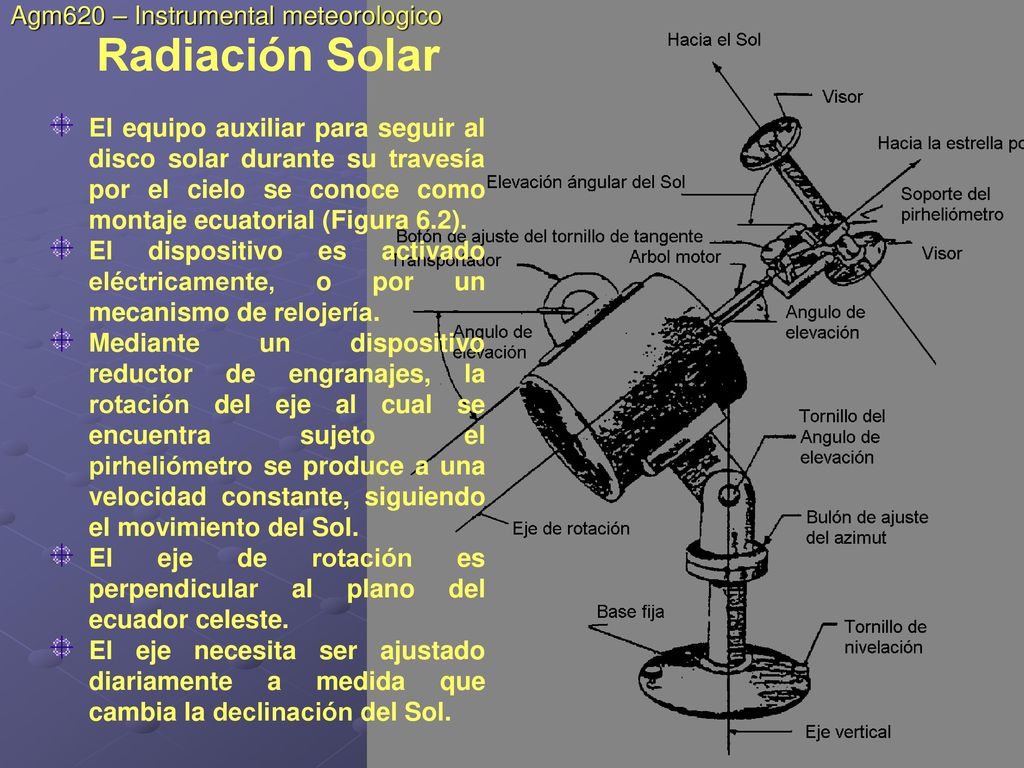

El equipo auxiliar para seguir al disco solar durante su travesía por el cielo se conoce como montaje ecuatorial (Figura 6.2). El dispositivo es activado eléctricamente, o por un mecanismo de relojería. Mediante un dispositivo reductor de engranajes, la rotación del eje al cual se encuentra sujeto el pirheliómetro se produce a una velocidad constante, siguiendo el movimiento del Sol. El eje de rotación es perpendicular al plano del ecuador celeste. El eje necesita ser ajustado diariamente a medida que cambia la declinación del Sol.

3 Radiación Solar Agm620 – Instrumental meteorologico

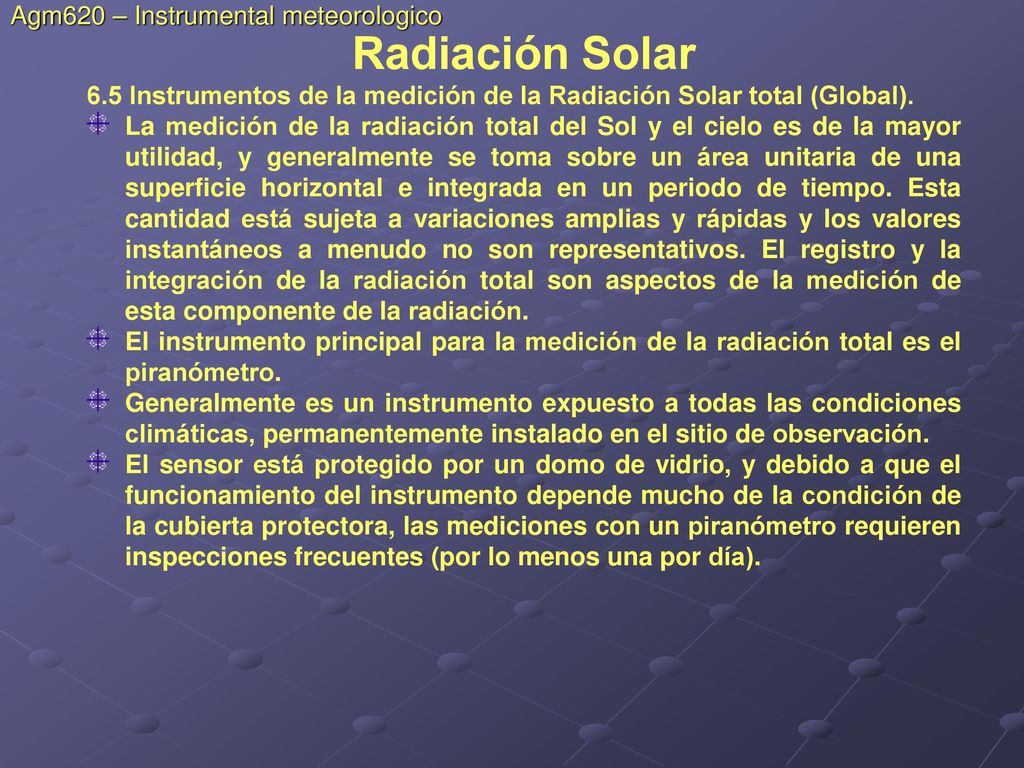

6.5 Instrumentos de la medición de la Radiación Solar total (Global). La medición de la radiación total del Sol y el cielo es de la mayor utilidad, y generalmente se toma sobre un área unitaria de una superficie horizontal e integrada en un periodo de tiempo. Esta cantidad está sujeta a variaciones amplias y rápidas y los valores instantáneos a menudo no son representativos. El registro y la integración de la radiación total son aspectos de la medición de esta componente de la radiación. El instrumento principal para la medición de la radiación total es el piranómetro. Generalmente es un instrumento expuesto a todas las condiciones climáticas, permanentemente instalado en el sitio de observación. El sensor está protegido por un domo de vidrio, y debido a que el funcionamiento del instrumento depende mucho de la condición de la cubierta protectora, las mediciones con un piranómetro requieren inspecciones frecuentes (por lo menos una por día).

4 Radiación Solar Agm620 – Instrumental meteorologico

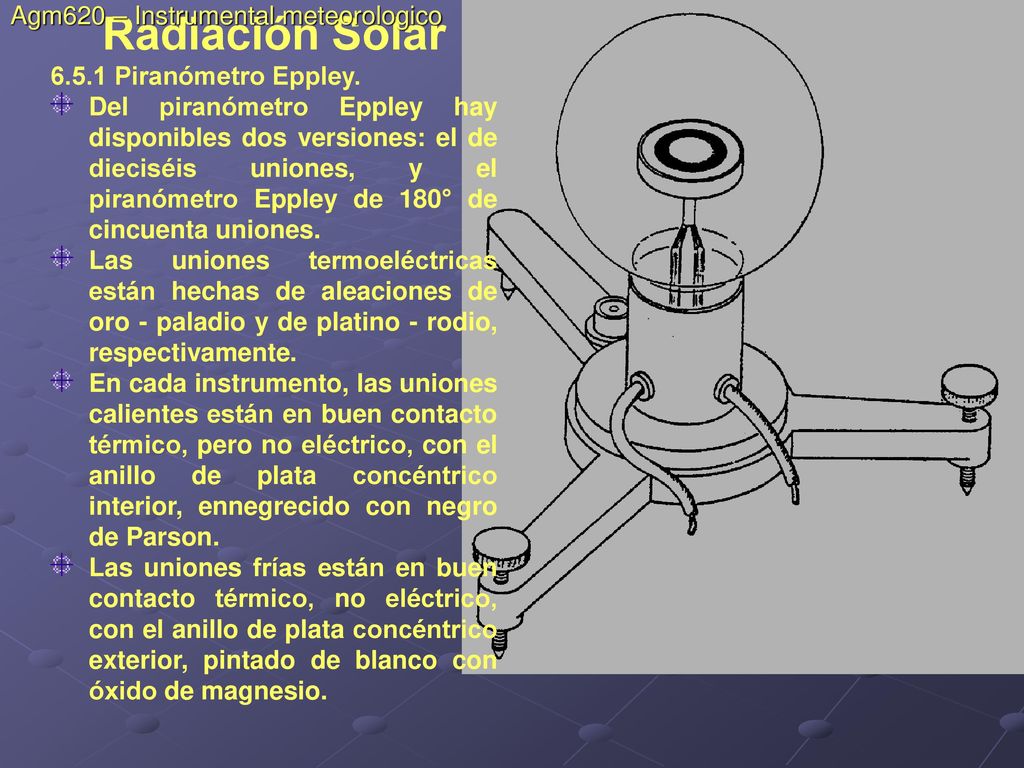

6.5.1 Piranómetro Eppley. Del piranómetro Eppley hay disponibles dos versiones: el de dieciséis uniones, y el piranómetro Eppley de 180° de cincuenta uniones. Las uniones termoeléctricas están hechas de aleaciones de oro - paladio y de platino - rodio, respectivamente. En cada instrumento, las uniones calientes están en buen contacto térmico, pero no eléctrico, con el anillo de plata concéntrico interior, ennegrecido con negro de Parson. Las uniones frías están en buen contacto térmico, no eléctrico, con el anillo de plata concéntrico exterior, pintado de blanco con óxido de magnesio. Agm620 – Instrumental meteorologico

5 Radiación Solar Agm620 – Instrumental meteorologico

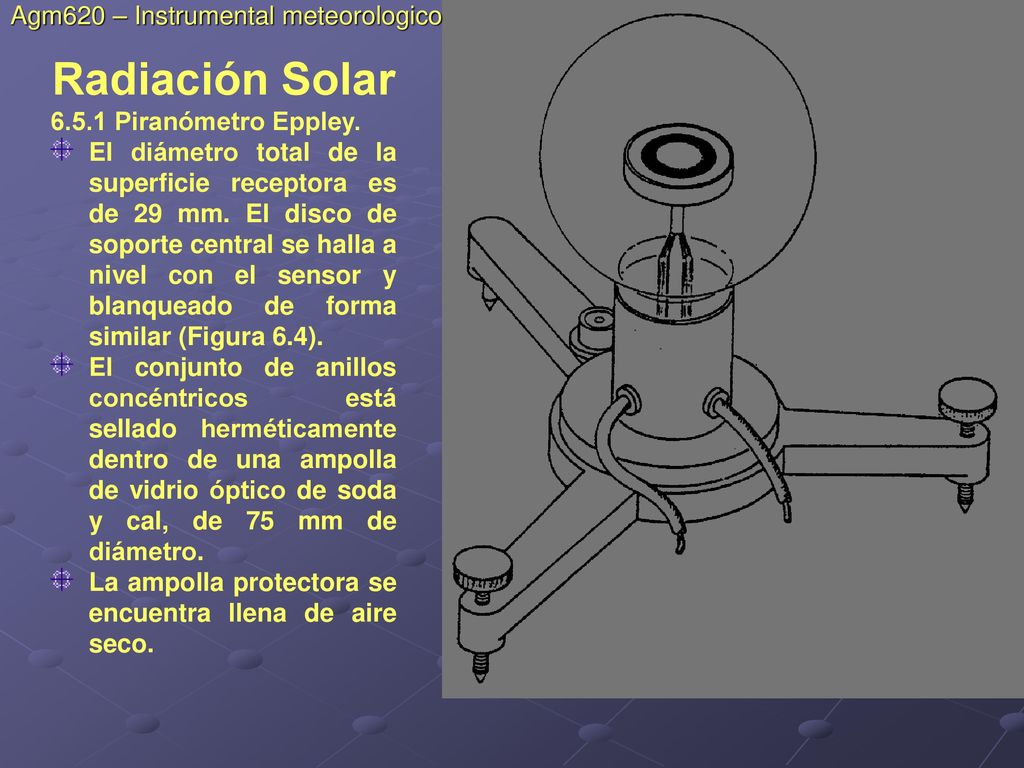

6.5.1 Piranómetro Eppley. El diámetro total de la superficie receptora es de 29 mm. El disco de soporte central se halla a nivel con el sensor y blanqueado de forma similar (Figura 6.4). El conjunto de anillos concéntricos está sellado herméticamente dentro de una ampolla de vidrio óptico de soda y cal, de 75 mm de diámetro. La ampolla protectora se encuentra llena de aire seco.

6 Radiación Solar Agm620 – Instrumental meteorologico

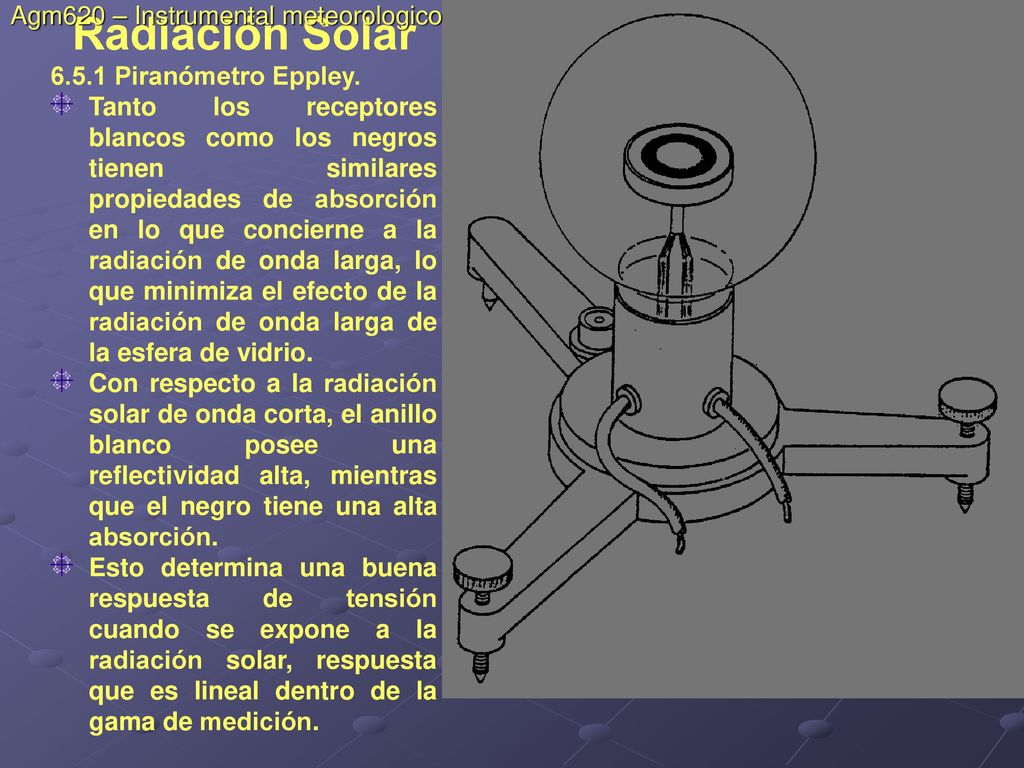

6.5.1 Piranómetro Eppley. Tanto los receptores blancos como los negros tienen similares propiedades de absorción en lo que concierne a la radiación de onda larga, lo que minimiza el efecto de la radiación de onda larga de la esfera de vidrio. Con respecto a la radiación solar de onda corta, el anillo blanco posee una reflectividad alta, mientras que el negro tiene una alta absorción. Esto determina una buena respuesta de tensión cuando se expone a la radiación solar, respuesta que es lineal dentro de la gama de medición. Agm620 – Instrumental meteorologico

7 Radiación Solar Agm620 – Instrumental meteorologico

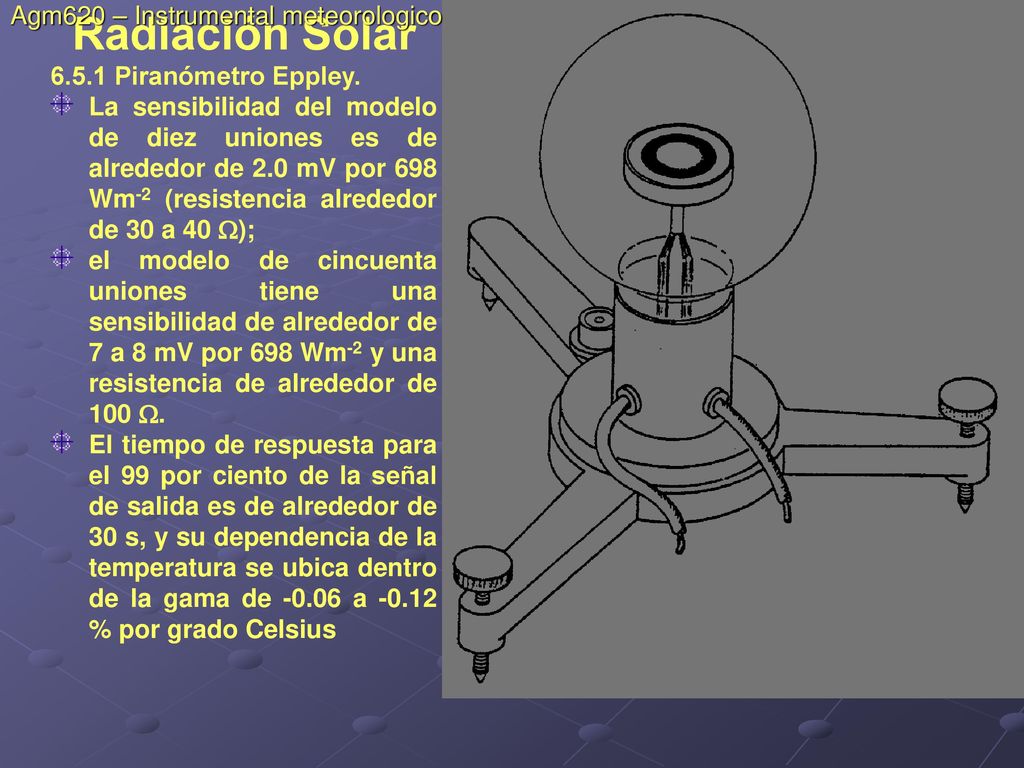

6.5.1 Piranómetro Eppley. La sensibilidad del modelo de diez uniones es de alrede­dor de 2.0 mV por 698 Wm-2 (resistencia alrededor de 30 a 40 ); el modelo de cincuenta uniones tiene una sensibilidad de alrededor de 7 a 8 mV por 698 Wm-2 y una resistencia de alrededor de 100 . El tiempo de res­puesta para el 99 por ciento de la señal de salida es de alrededor de 30 s, y su dependencia de la temperatura se ubica dentro de la gama de a % por grado Celsius Agm620 – Instrumental meteorologico

8 Radiación Solar Agm620 – Instrumental meteorologico

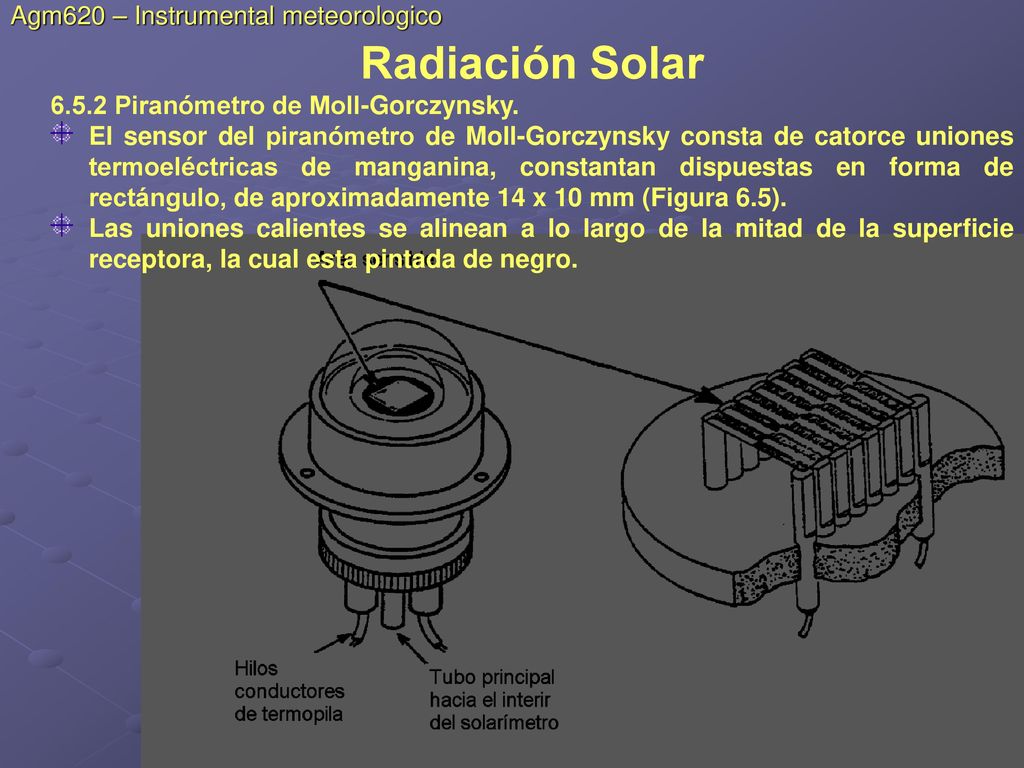

6.5.2 Piranómetro de Moll-Gorczynsky. El sensor del piranómetro de Moll-Gorczynsky consta de catorce uniones termoeléctricas de manganina, constantan dispuestas en forma de rectángulo, de aproximadamente 14 x 10 mm (Figura 6.5). Las uniones calientes se alinean a lo largo de la mitad de la superficie receptora, la cual esta pintada de negro.

9 Radiación Solar Agm620 – Instrumental meteorologico

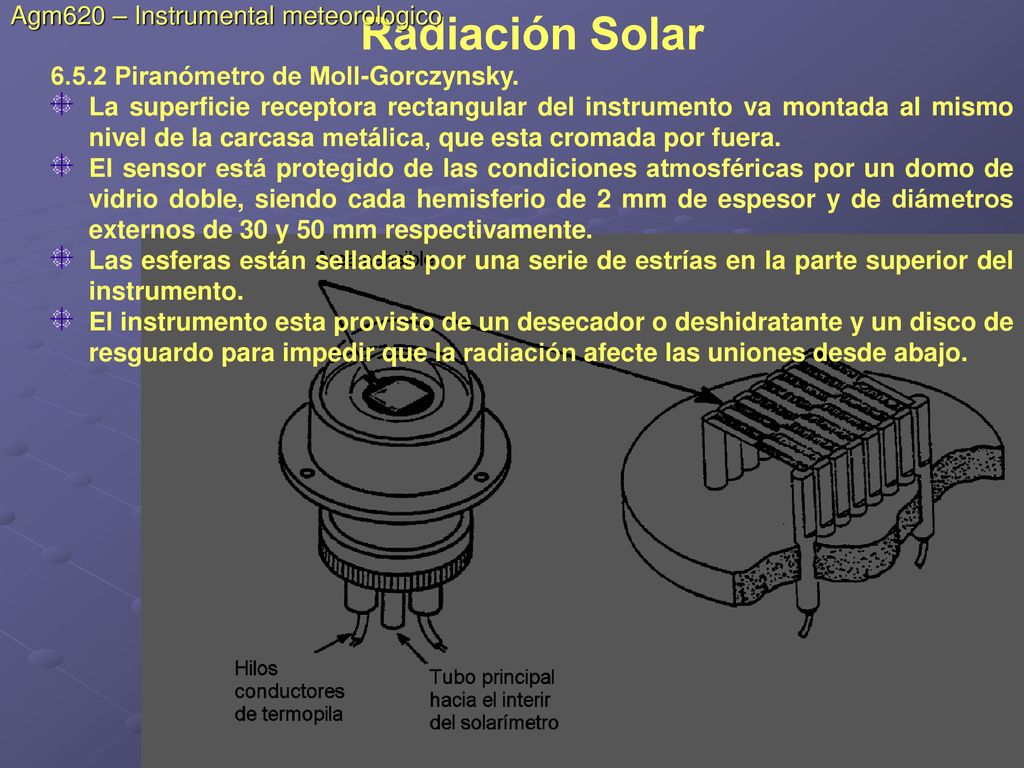

6.5.2 Piranómetro de Moll-Gorczynsky. La superficie receptora rectangular del instrumento va montada al mismo nivel de la carcasa metálica, que esta cromada por fuera. El sensor está protegido de las condiciones atmosféricas por un domo de vidrio doble, siendo cada hemisferio de 2 mm de espesor y de diámetros externos de 30 y 50 mm respectivamente. Las esferas están selladas por una serie de estrías en la parte superior del instrumento. El instrumento esta provisto de un desecador o deshidratante y un disco de resguardo para impedir que la radiación afecte las uniones desde abajo. Agm620 – Instrumental meteorologico

10 Radiación Solar Agm620 – Instrumental meteorologico

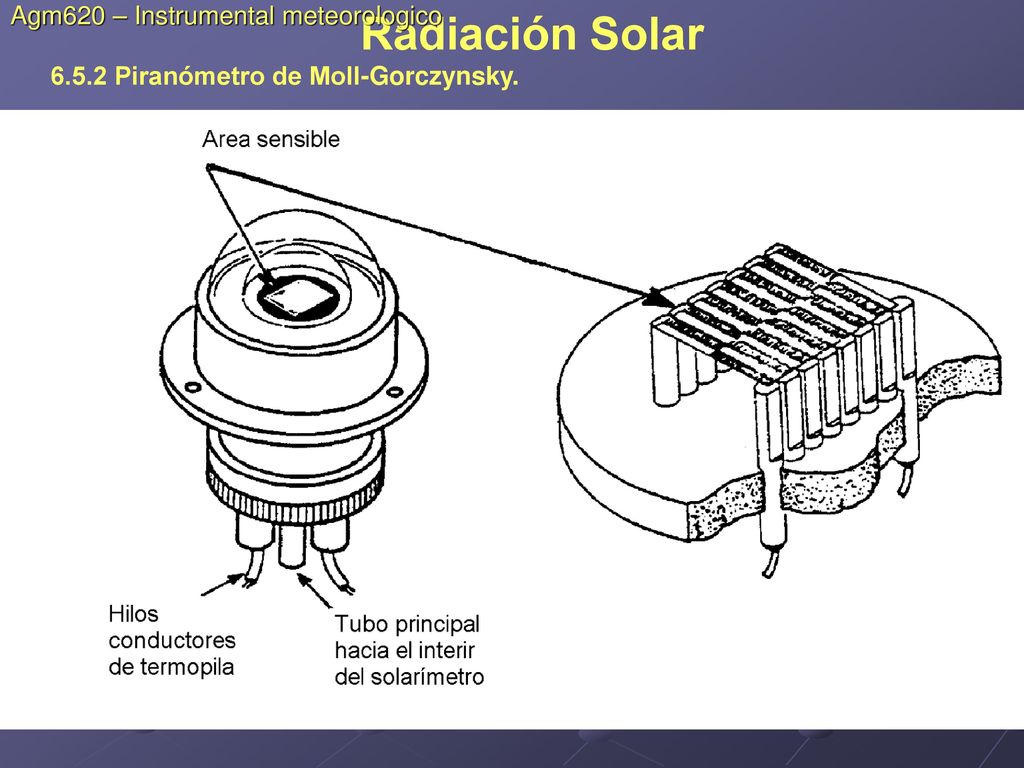

6.5.2 Piranómetro de Moll-Gorczynsky. Agm620 – Instrumental meteorologico

11 Radiación Solar Agm620 – Instrumental meteorologico

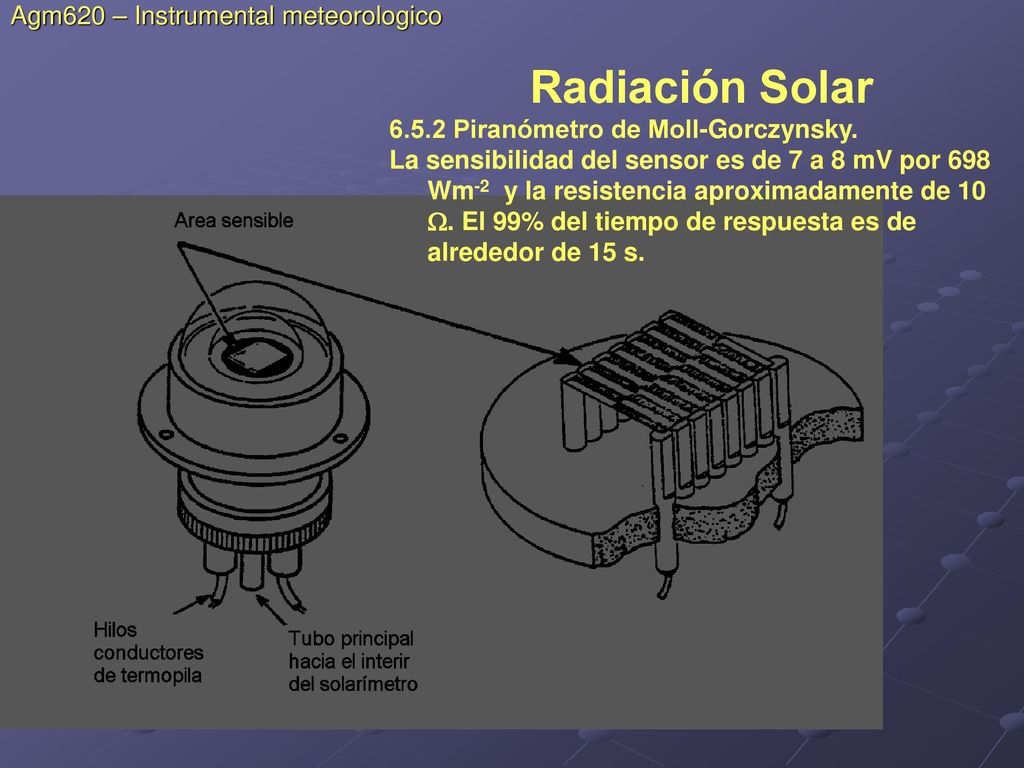

6.5.2 Piranómetro de Moll-Gorczynsky. La sensibilidad del sensor es de 7 a 8 mV por 698 Wm-2 y la resistencia aproximadamente de 10 . El 99% del tiempo de respuesta es de alrededor de 15 s.

12 Radiación Solar Piranómetro de Moll-Gorczynsky.

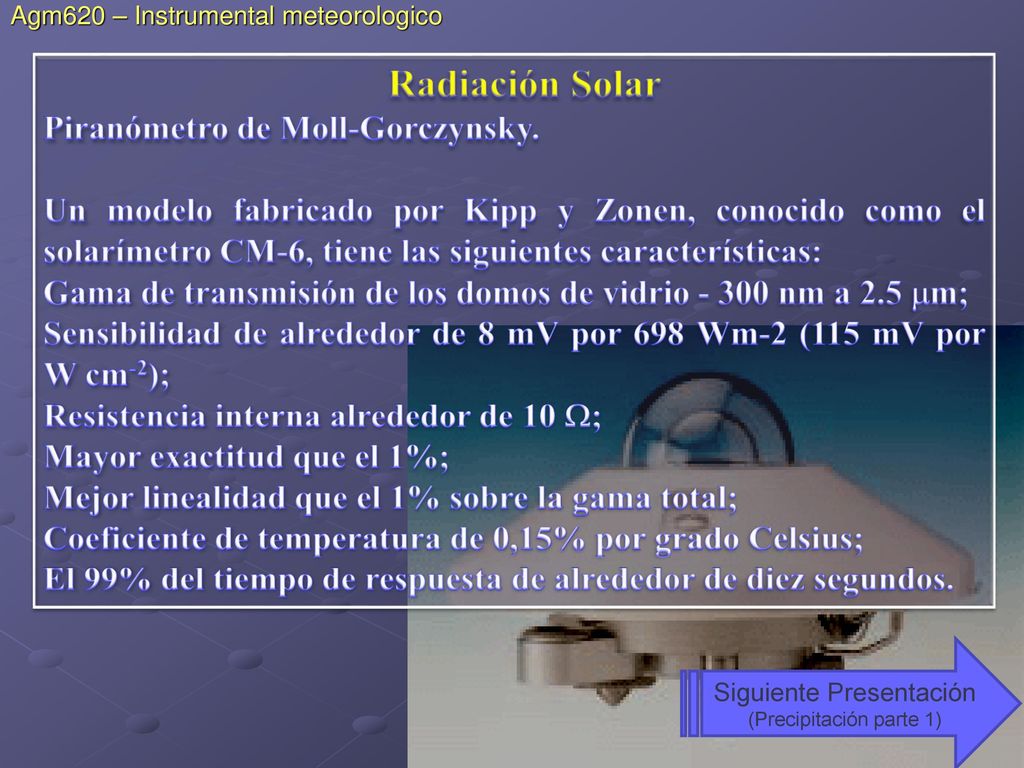

Agm620 – Instrumental meteorologico Radiación Solar Piranómetro de Moll-Gorczynsky. Un modelo fabricado por Kipp y Zonen, conocido como el solarímetro CM-6, tiene las siguientes características: Gama de transmisión de los domos de vidrio nm a 2.5 m; Sensibilidad de alrededor de 8 mV por 698 Wm-2 (115 mV por W cm-2); Resistencia interna alrededor de 10 ; Mayor exactitud que el 1%; Mejor linealidad que el 1% sobre la gama total; Coeficiente de temperatura de 0,15% por grado Celsius; El 99% del tiempo de respuesta de alrededor de diez segundos. Siguiente Presentación (Precipitación parte 1)
