1 Arquitectura del Common Language Runtime
1/13/ :54 AM Arquitectura del Common Language Runtime Daniel A. Seara Director Regional MSDN Buenos Aires – ARGENTINA NDSoft

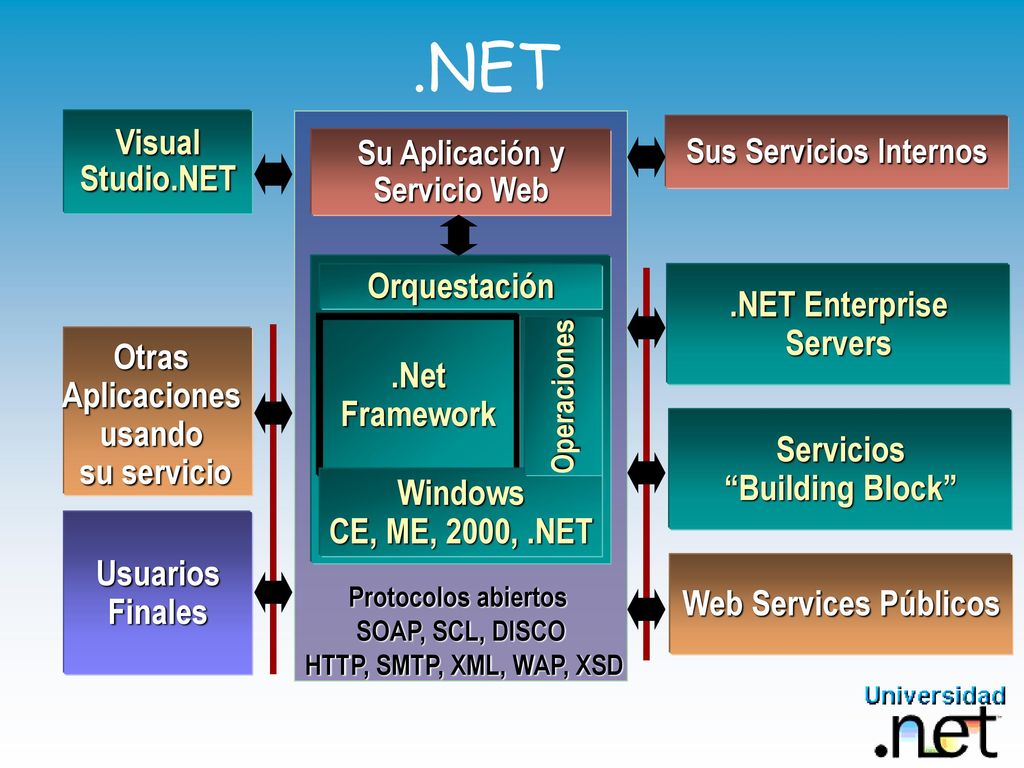

2 .NET Visual Studio.NET Orquestación .NET Enterprise Servers
1/13/ :54 AM .NET Visual Studio.NET Protocolos abiertos SOAP, SCL, DISCO HTTP, SMTP, XML, WAP, XSD Sus Servicios Internos Su Aplicación y Servicio Web Orquestación .NET Enterprise Servers .Net Framework Otras Aplicaciones usando su servicio Operaciones Windows CE, ME, 2000, .NET Servicios “Building Block” Usuarios Finales Web Services Públicos

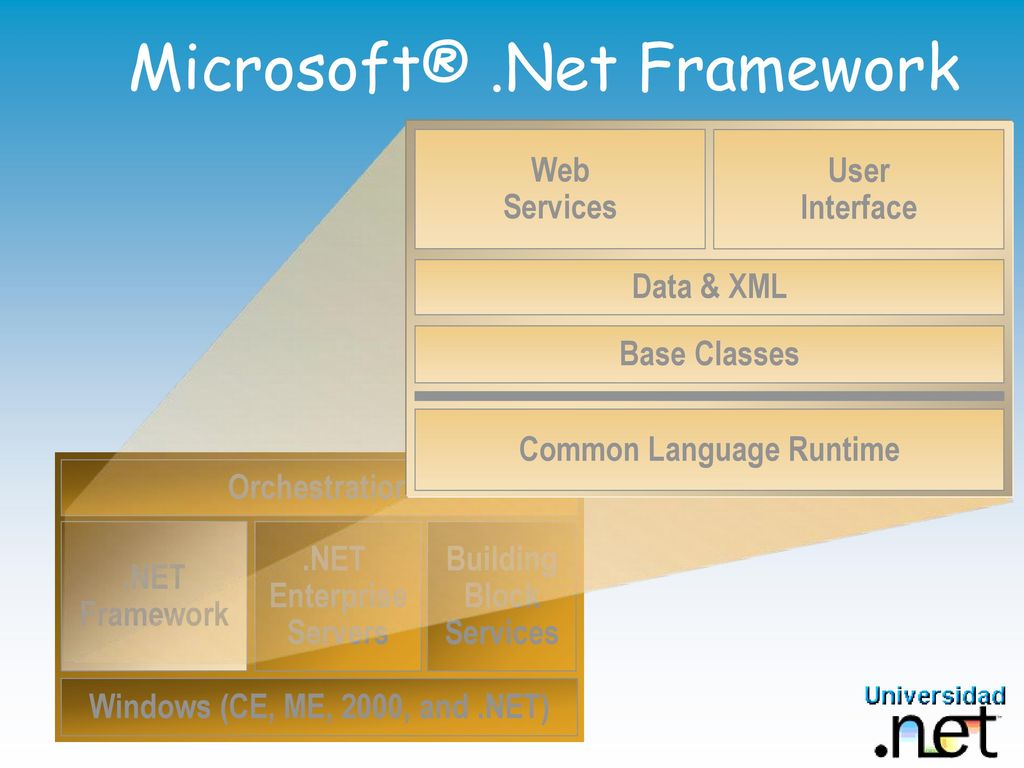

3 Microsoft® .Net Framework
Base Classes Data & XML User Interface Common Language Runtime Web Services Orchestration “Bringing them closer.” .NET – Tools and Frameworks; Base Infrastructure – Windows, Servers; Building Block Services; Internet User Experience – on previous slide .NET Framework .NET Enterprise Servers Building Block Services Windows (CE, ME, 2000, and .NET)

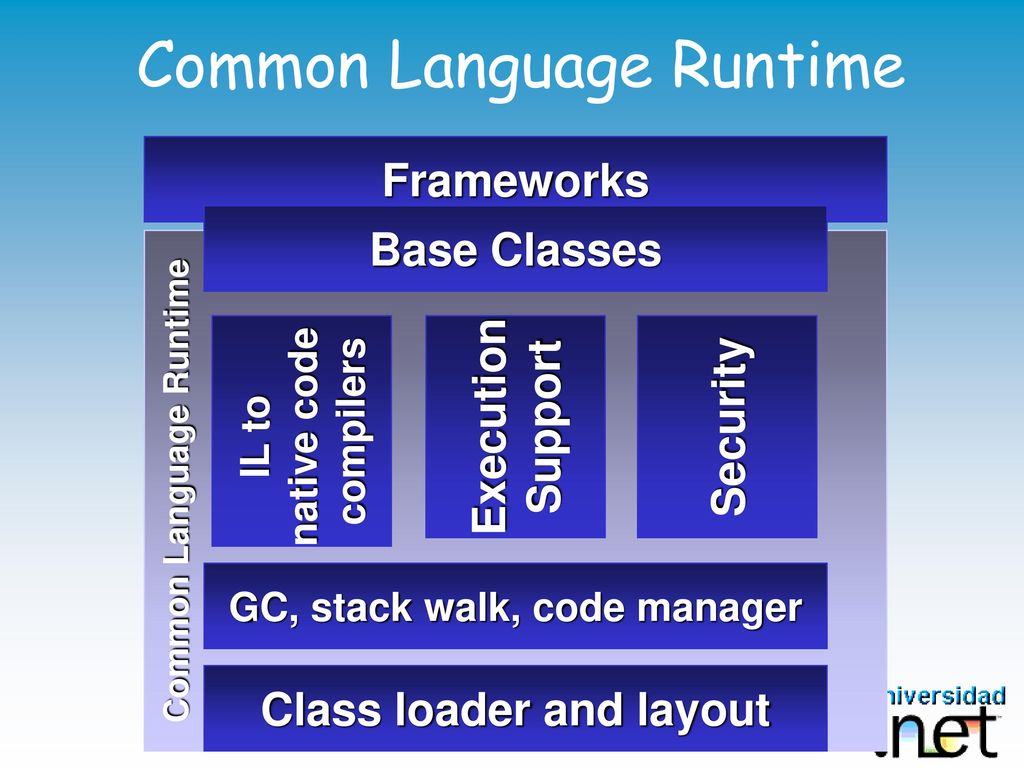

4 Common Language Runtime
1/13/ :54 AM Common Language Runtime Frameworks Base Classes Common Language Runtime IL to native code compilers Execution Support Security GC, stack walk, code manager Class loader and layout

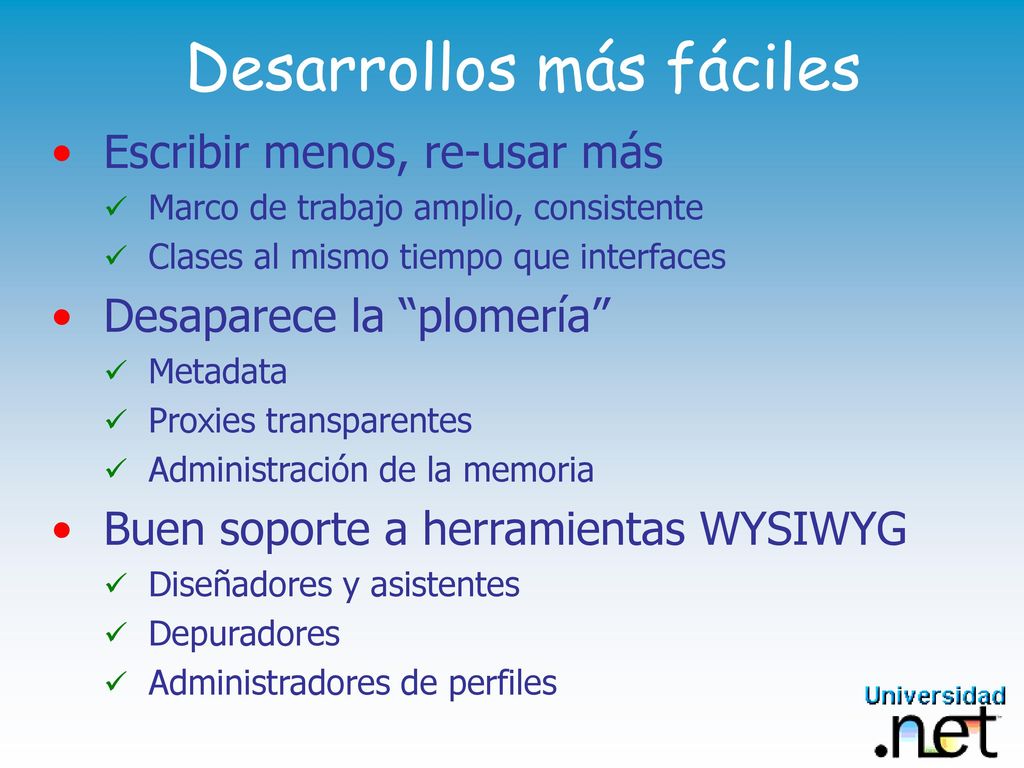

5 Desarrollos más fáciles
1/13/ :54 AM Desarrollos más fáciles Escribir menos, re-usar más Marco de trabajo amplio, consistente Clases al mismo tiempo que interfaces Desaparece la “plomería” Metadata Proxies transparentes Administración de la memoria Buen soporte a herramientas WYSIWYG Diseñadores y asistentes Depuradores Administradores de perfiles Classes are great within a component, interfaces are better between components Metadata is like COM type libraries Transparent proxies are like remoting stubs Memory management is like addref/release

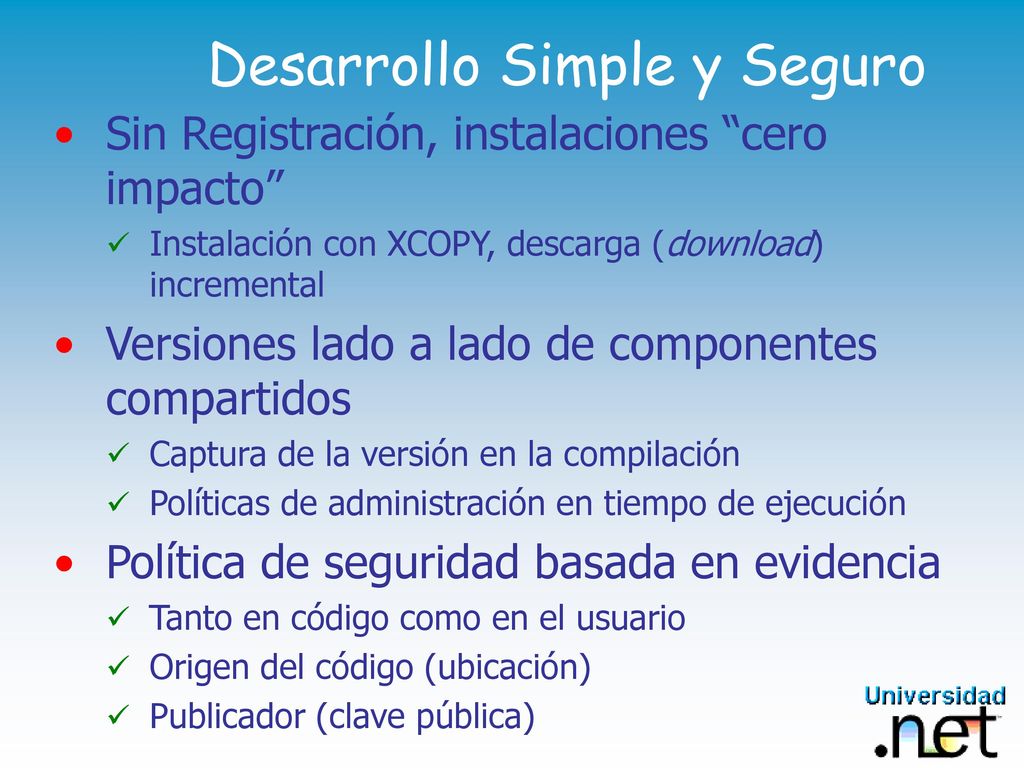

6 Desarrollo Simple y Seguro
1/13/ :54 AM Desarrollo Simple y Seguro Sin Registración, instalaciones “cero impacto” Instalación con XCOPY, descarga (download) incremental Versiones lado a lado de componentes compartidos Captura de la versión en la compilación Políticas de administración en tiempo de ejecución Política de seguridad basada en evidencia Tanto en código como en el usuario Origen del código (ubicación) Publicador (clave pública)

7 Escalabilidad De dispositivos inteligentes a granjas de servidores
1/13/ :54 AM Escalabilidad De dispositivos inteligentes a granjas de servidores Administración de memoria automática Auto configurable Ajuste dinámico “Thread pool” Mensajes asincrónicos Objetos remotos Eventos Versión para dispositivos inteligentes Múltiples SOTRs Las mismas herramientas que para el escritorio

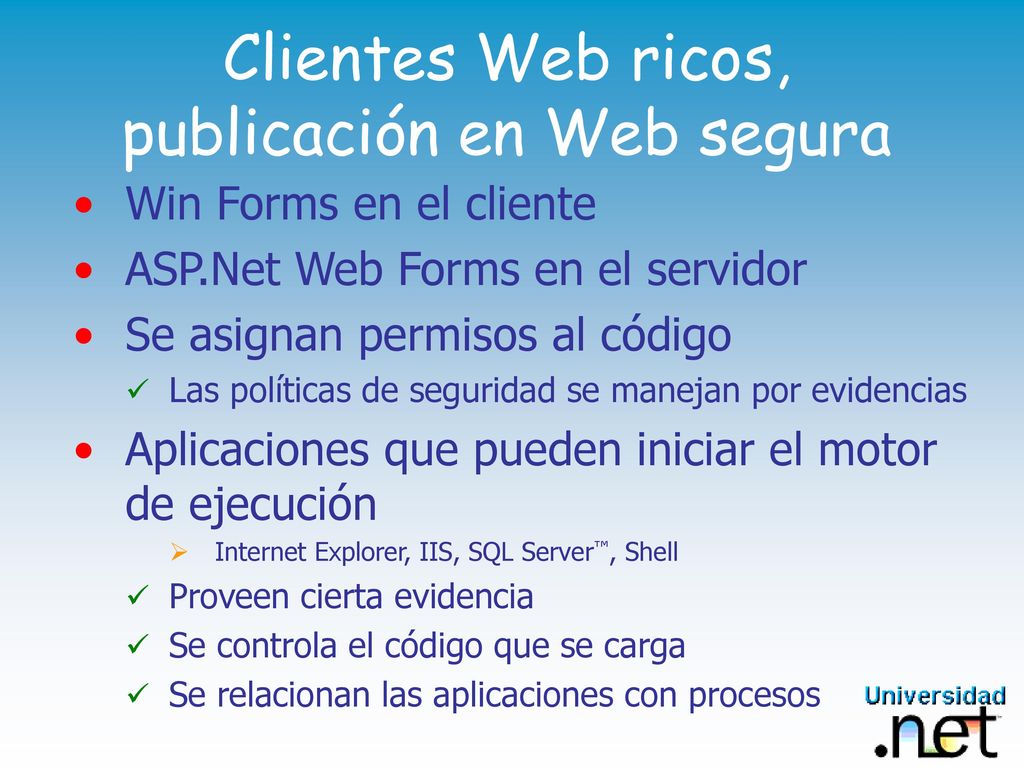

8 Clientes Web ricos, publicación en Web segura
1/13/ :54 AM Clientes Web ricos, publicación en Web segura Win Forms en el cliente ASP.Net Web Forms en el servidor Se asignan permisos al código Las políticas de seguridad se manejan por evidencias Aplicaciones que pueden iniciar el motor de ejecución Internet Explorer, IIS, SQL Server™, Shell Proveen cierta evidencia Se controla el código que se carga Se relacionan las aplicaciones con procesos

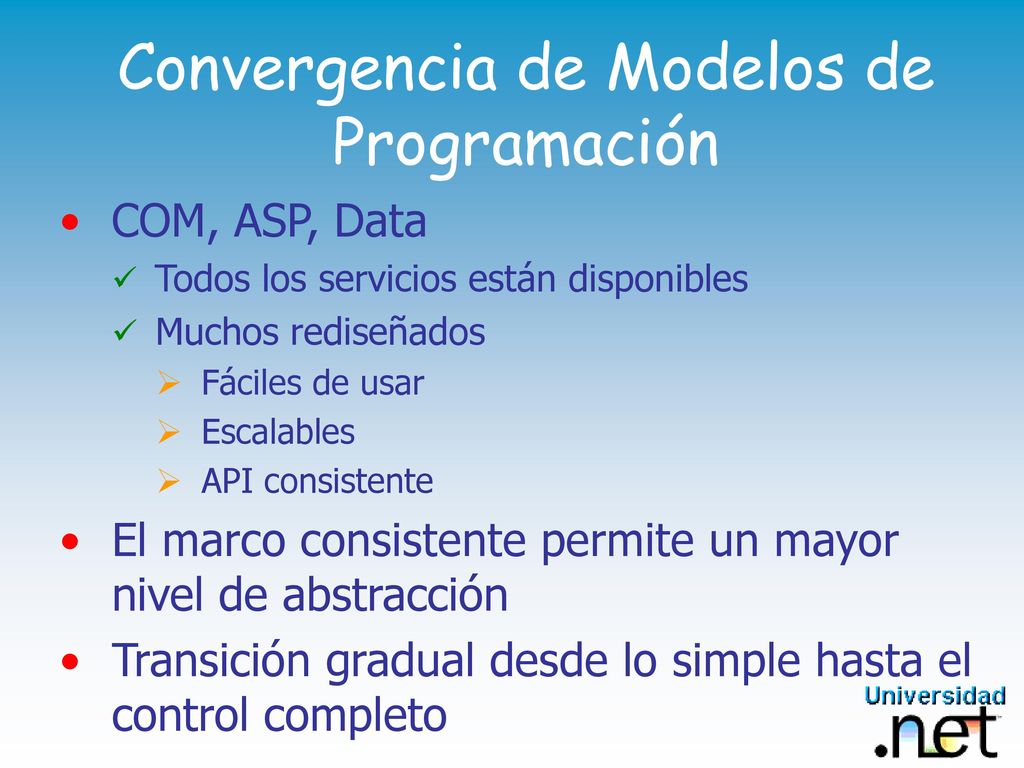

9 Convergencia de Modelos de Programación
COM, ASP, Data Todos los servicios están disponibles Muchos rediseñados Fáciles de usar Escalables API consistente El marco consistente permite un mayor nivel de abstracción Transición gradual desde lo simple hasta el control completo

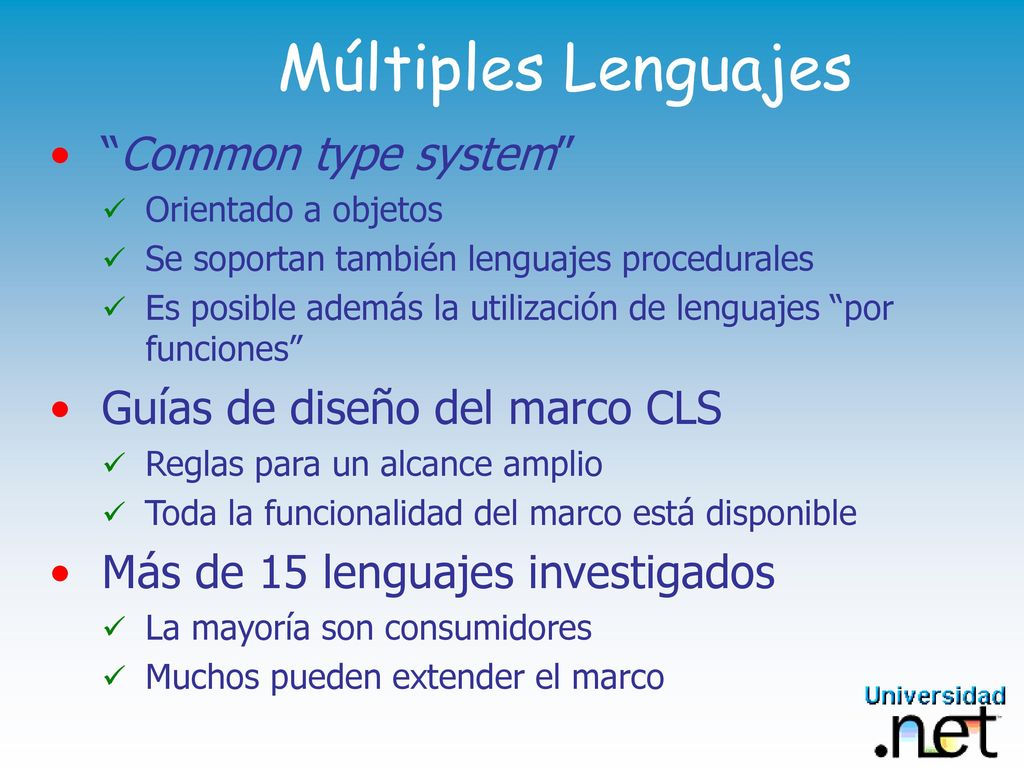

10 Múltiples Lenguajes “Common type system” Guías de diseño del marco CLS
1/13/ :54 AM Múltiples Lenguajes “Common type system” Orientado a objetos Se soportan también lenguajes procedurales Es posible además la utilización de lenguajes “por funciones” Guías de diseño del marco CLS Reglas para un alcance amplio Toda la funcionalidad del marco está disponible Más de 15 lenguajes investigados La mayoría son consumidores Muchos pueden extender el marco

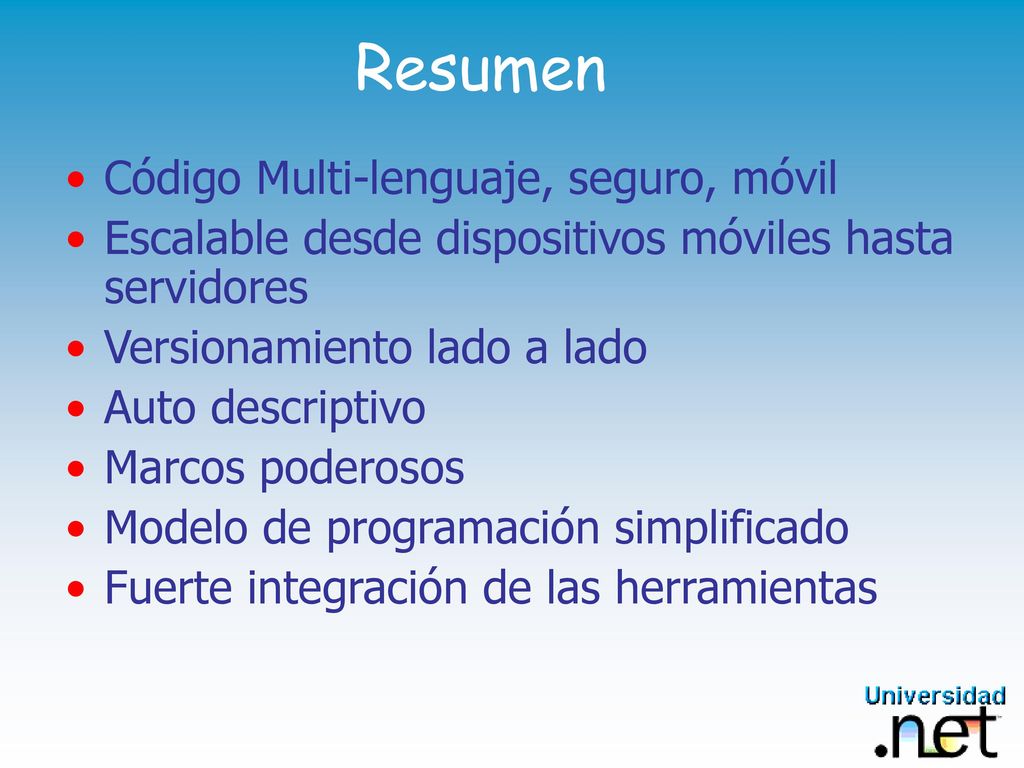

11 Resumen Código Multi-lenguaje, seguro, móvil
1/13/ :54 AM Resumen Código Multi-lenguaje, seguro, móvil Escalable desde dispositivos móviles hasta servidores Versionamiento lado a lado Auto descriptivo Marcos poderosos Modelo de programación simplificado Fuerte integración de las herramientas

12 Metadata Clave para un modelo de programación simple
Generada automáticamente Se almacena con el código en el ejecutable (.dll o .exe) Usa formato COFF existente Por un mecanismo de extensión Almacenado en formato binario Convertible de/a “Schema XML” Convertible de/a librerías de tipos COM

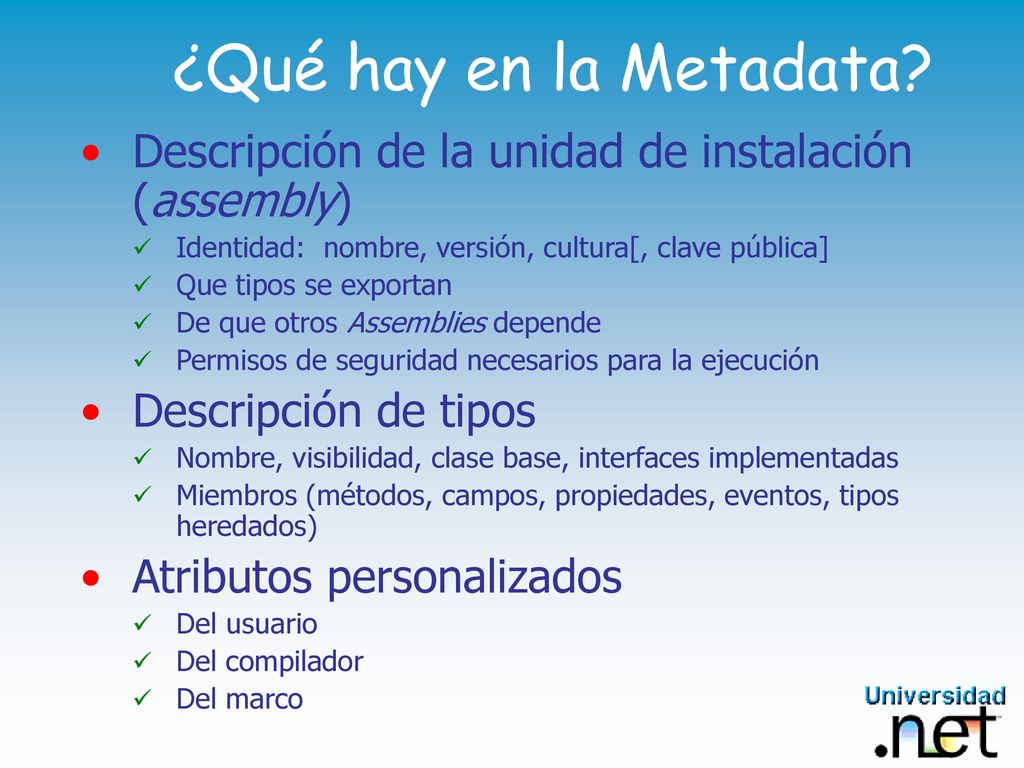

13 1/13/ :54 AM ¿Qué hay en la Metadata? Descripción de la unidad de instalación (assembly) Identidad: nombre, versión, cultura[, clave pública] Que tipos se exportan De que otros Assemblies depende Permisos de seguridad necesarios para la ejecución Descripción de tipos Nombre, visibilidad, clase base, interfaces implementadas Miembros (métodos, campos, propiedades, eventos, tipos heredados) Atributos personalizados Del usuario Del compilador Del marco

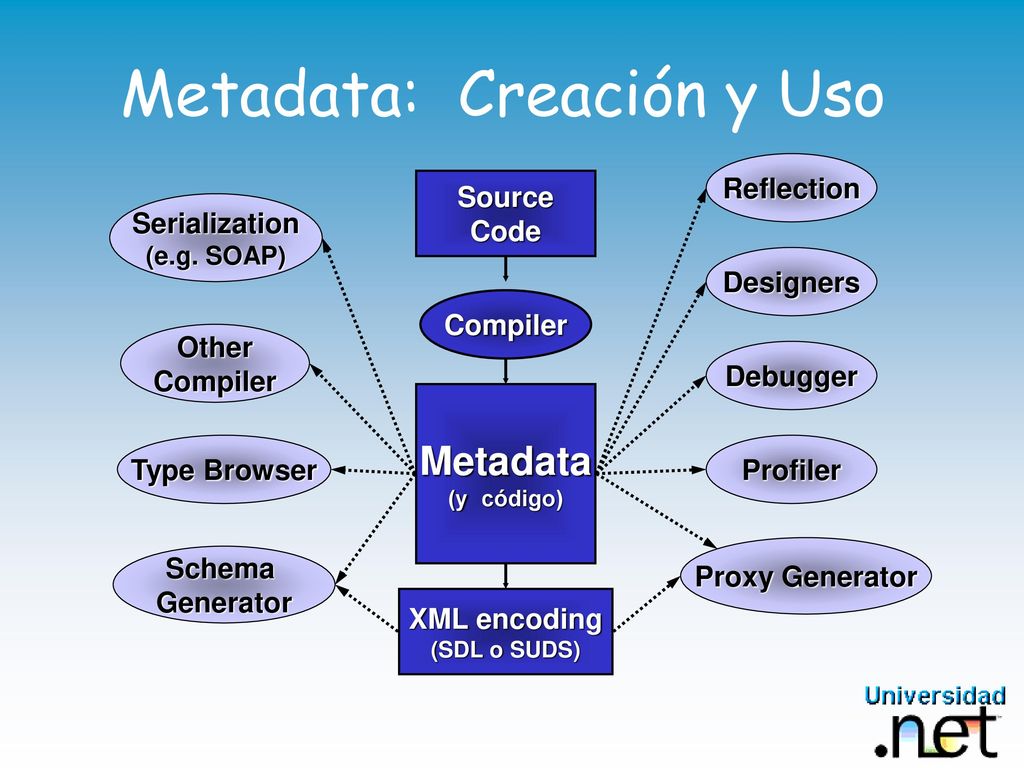

14 Metadata: Creación y Uso
1/13/ :54 AM Metadata: Creación y Uso Reflection Source Code Serialization (e.g. SOAP) Designers Compiler Other Compiler Debugger Metadata (y código) Type Browser Profiler Proxy Generator Schema Generator XML encoding (SDL o SUDS)

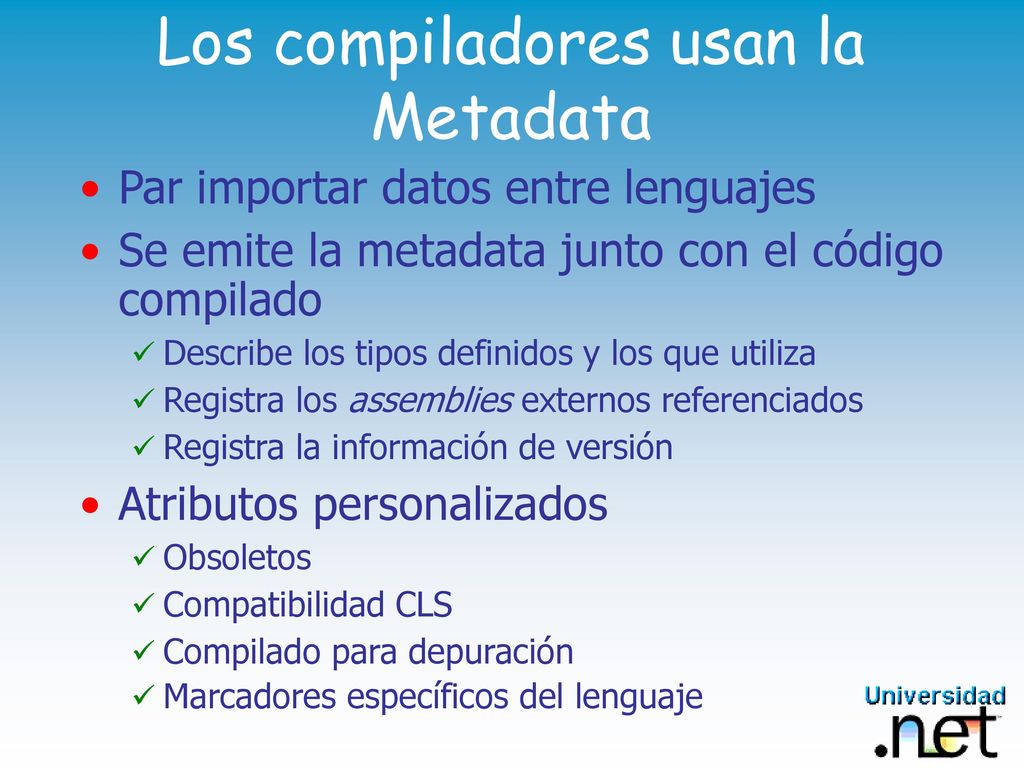

15 Los compiladores usan la Metadata
Par importar datos entre lenguajes Se emite la metadata junto con el código compilado Describe los tipos definidos y los que utiliza Registra los assemblies externos referenciados Registra la información de versión Atributos personalizados Obsoletos Compatibilidad CLS Compilado para depuración Marcadores específicos del lenguaje

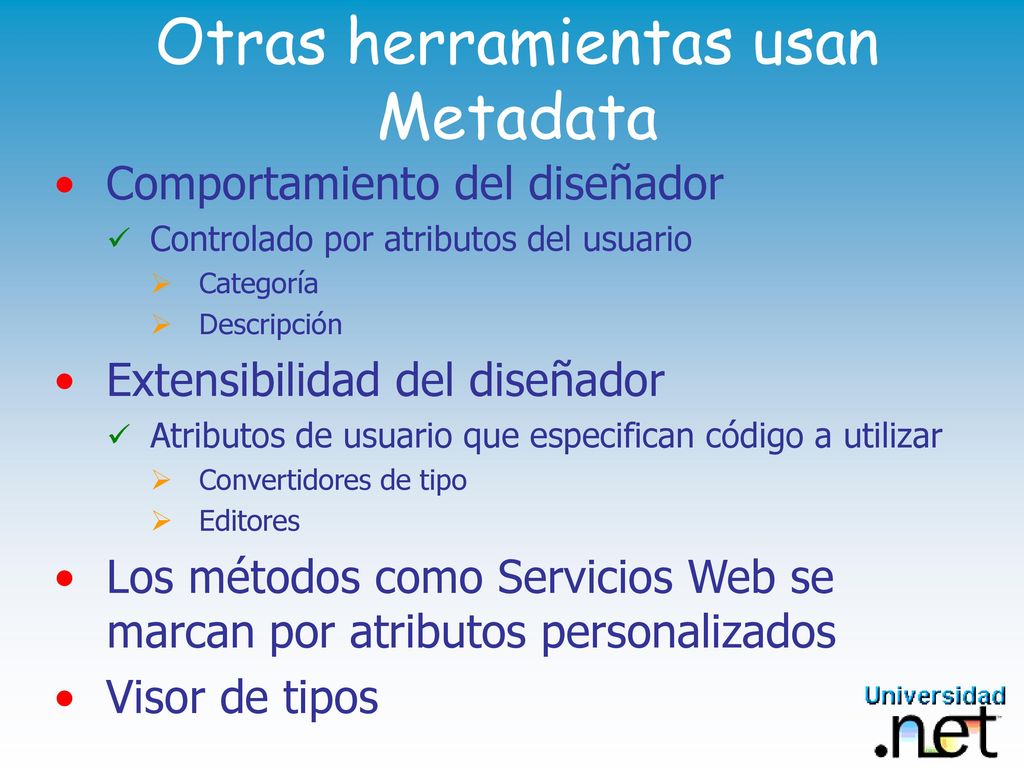

16 Otras herramientas usan Metadata
Comportamiento del diseñador Controlado por atributos del usuario Categoría Descripción Extensibilidad del diseñador Atributos de usuario que especifican código a utilizar Convertidores de tipo Editores Los métodos como Servicios Web se marcan por atributos personalizados Visor de tipos

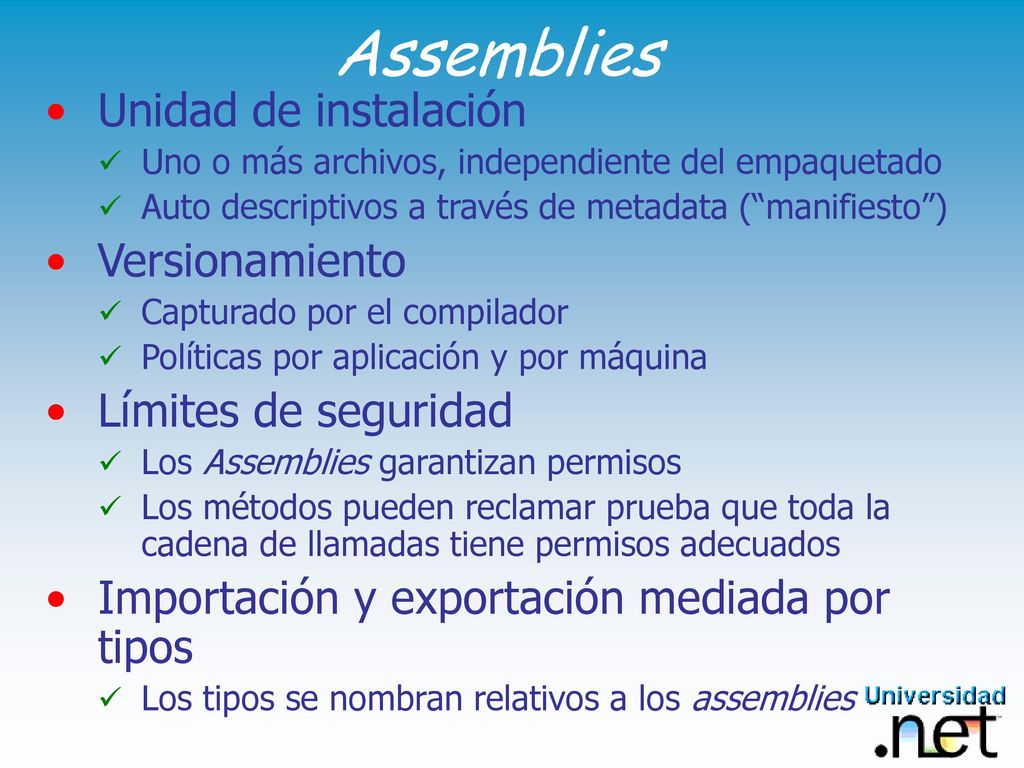

17 Assemblies Unidad de instalación Versionamiento Límites de seguridad
Uno o más archivos, independiente del empaquetado Auto descriptivos a través de metadata (“manifiesto”) Versionamiento Capturado por el compilador Políticas por aplicación y por máquina Límites de seguridad Los Assemblies garantizan permisos Los métodos pueden reclamar prueba que toda la cadena de llamadas tiene permisos adecuados Importación y exportación mediada por tipos Los tipos se nombran relativos a los assemblies

18 Aplicaciones Las aplicaciones son unidades configurables
1/13/ :54 AM Aplicaciones Las aplicaciones son unidades configurables Uno o más assemblies Archivos o datos específicos por aplicación Los Assemblies se buscan basados en… Su nombre lógico La aplicación que lo carga Las aplicaciones pueden tener versiones privadas de los Assemblies La versión privada se prefiere respecto de la compartida La política de versiones puede ser por aplicación

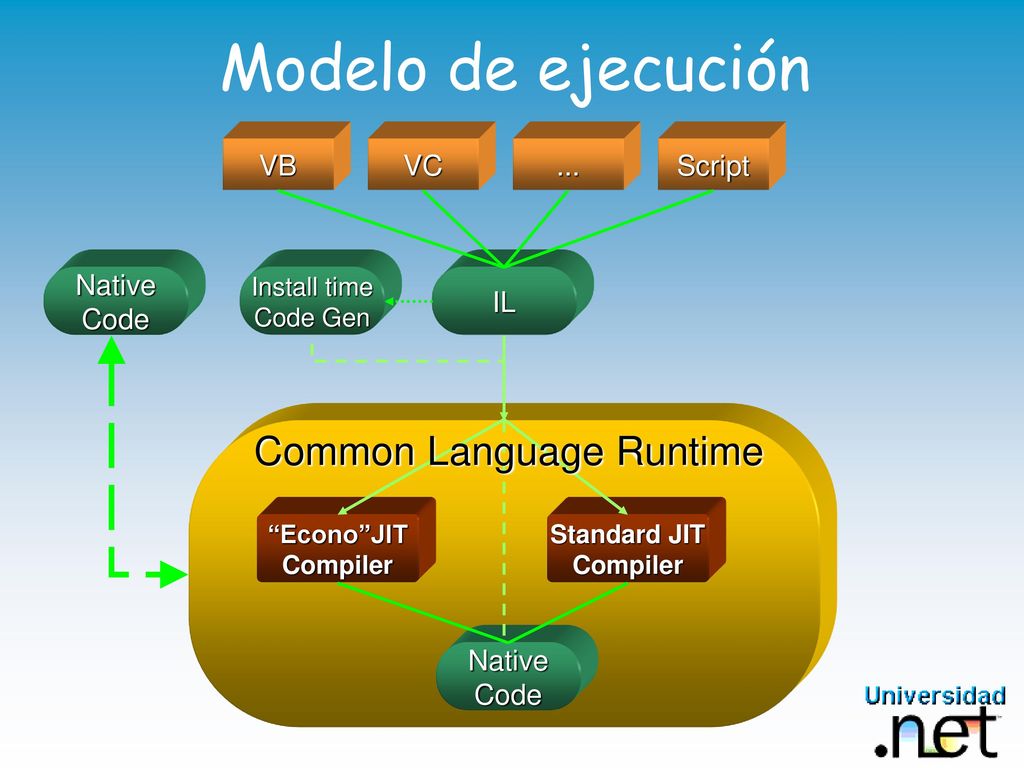

19 Common Language Runtime
1/13/ :54 AM Modelo de ejecución VB VC ... Script Native Code Install time Code Gen IL Common Language Runtime “Econo”JIT Compiler Standard JIT Compiler Native Code

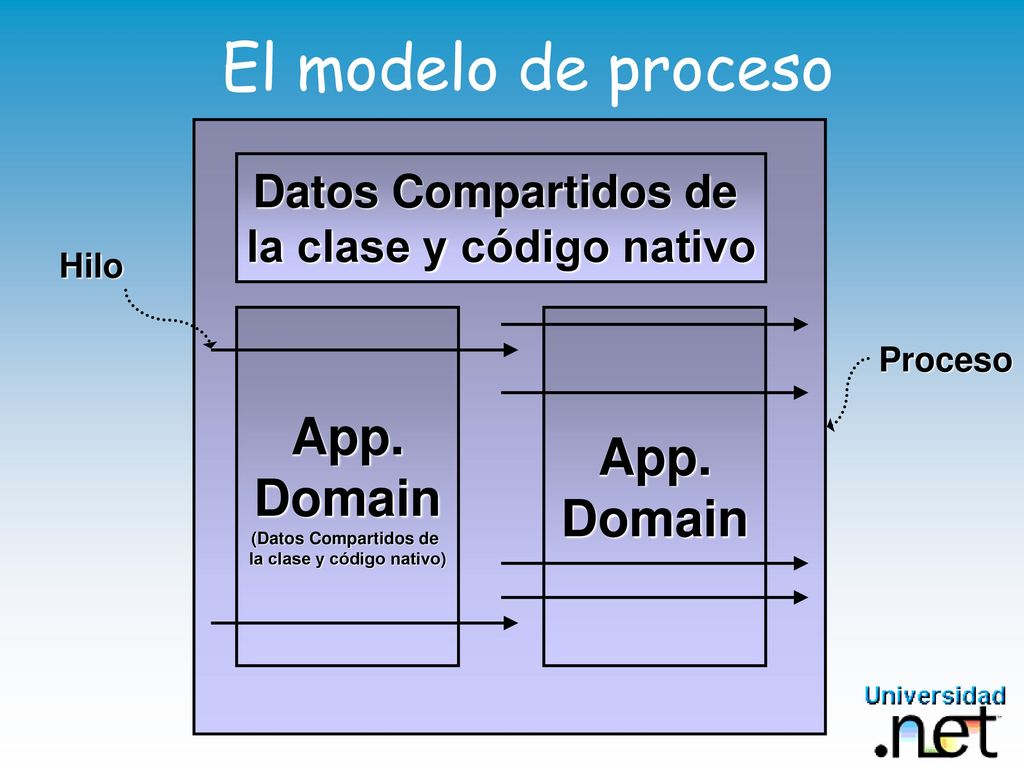

20 El modelo de proceso App. Domain (Datos Compartidos de App. Domain
1/13/ :54 AM El modelo de proceso Datos Compartidos de la clase y código nativo Hilo App. Domain (Datos Compartidos de la clase y código nativo) App. Domain Proceso

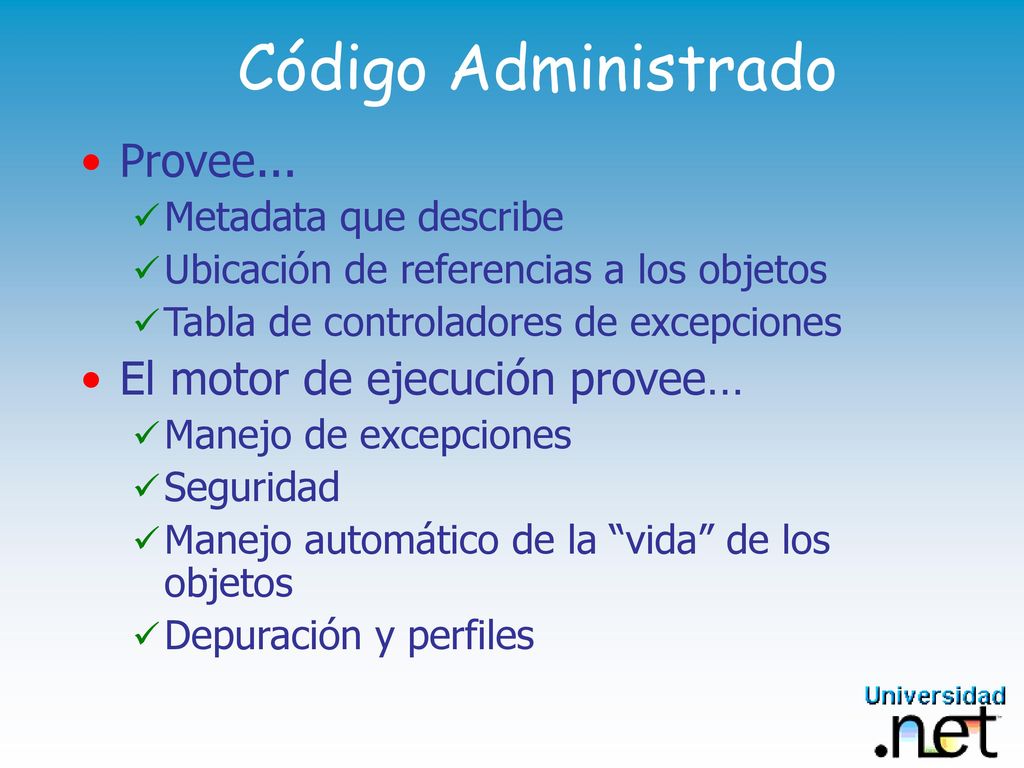

21 Código Administrado Provee... El motor de ejecución provee…
1/13/ :54 AM Código Administrado Provee... Metadata que describe Ubicación de referencias a los objetos Tabla de controladores de excepciones El motor de ejecución provee… Manejo de excepciones Seguridad Manejo automático de la “vida” de los objetos Depuración y perfiles

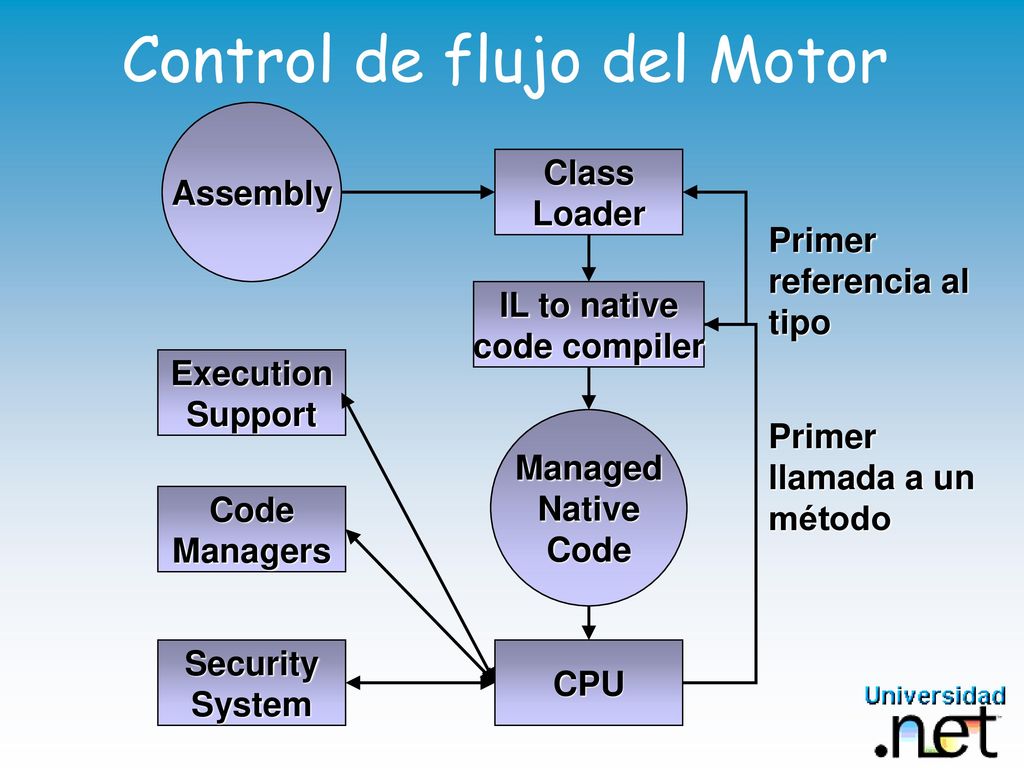

22 Control de flujo del Motor
1/13/ :54 AM Control de flujo del Motor Assembly Class Loader Primer referencia al tipo IL to native code compiler Execution Support Managed Native Code Primer llamada a un método Code Managers Security System CPU

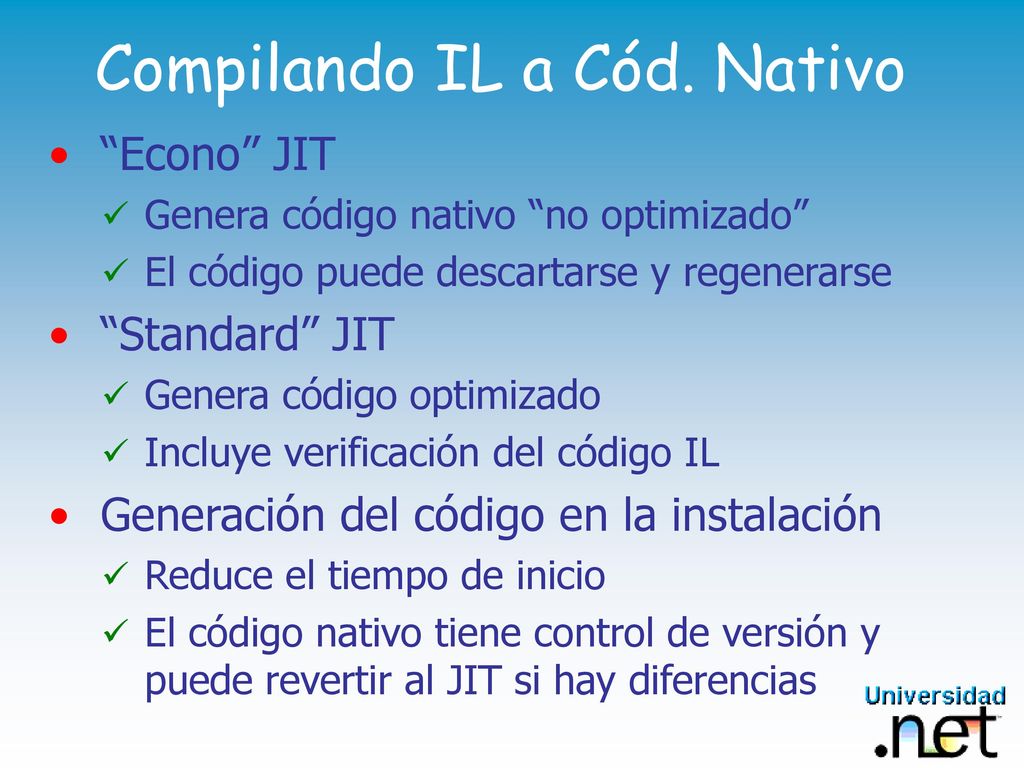

23 Compilando IL a Cód. Nativo
1/13/ :54 AM Compilando IL a Cód. Nativo “Econo” JIT Genera código nativo “no optimizado” El código puede descartarse y regenerarse “Standard” JIT Genera código optimizado Incluye verificación del código IL Generación del código en la instalación Reduce el tiempo de inicio El código nativo tiene control de versión y puede revertir al JIT si hay diferencias

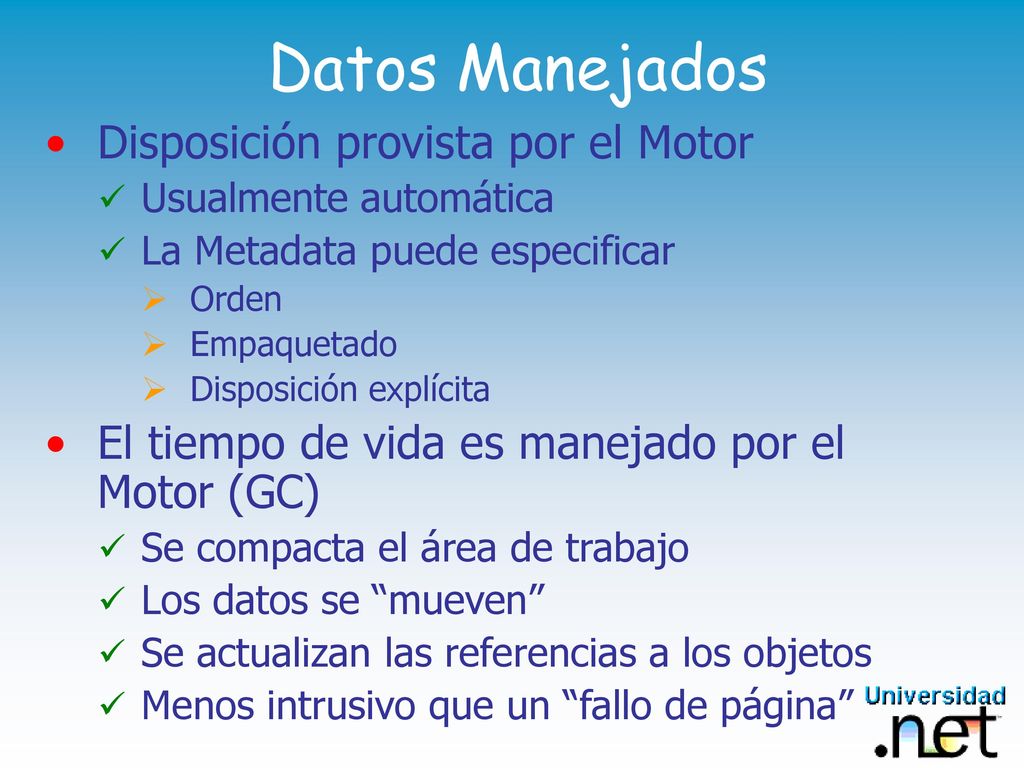

24 Datos Manejados Disposición provista por el Motor
1/13/ :54 AM Datos Manejados Disposición provista por el Motor Usualmente automática La Metadata puede especificar Orden Empaquetado Disposición explícita El tiempo de vida es manejado por el Motor (GC) Se compacta el área de trabajo Los datos se “mueven” Se actualizan las referencias a los objetos Menos intrusivo que un “fallo de página”

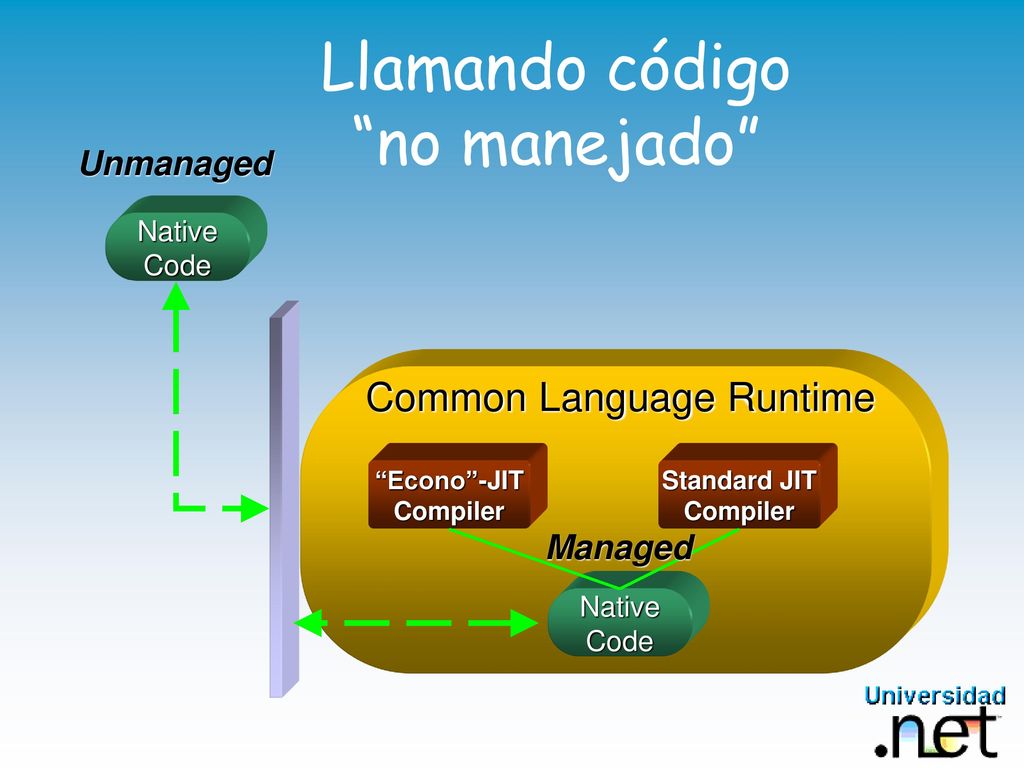

25 Llamando código “no manejado”
Unmanaged Native Code Common Language Runtime “Econo”-JIT Compiler Standard JIT Compiler Managed Native Code

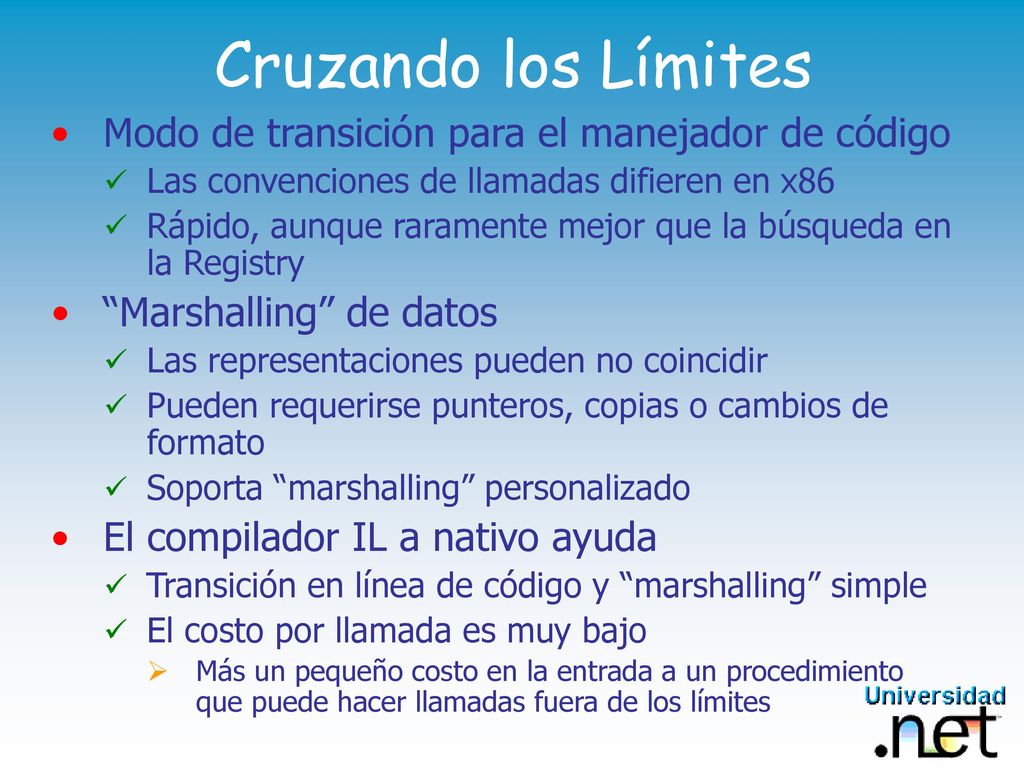

26 Cruzando los Límites Modo de transición para el manejador de código
1/13/ :54 AM Cruzando los Límites Modo de transición para el manejador de código Las convenciones de llamadas difieren en x86 Rápido, aunque raramente mejor que la búsqueda en la Registry “Marshalling” de datos Las representaciones pueden no coincidir Pueden requerirse punteros, copias o cambios de formato Soporta “marshalling” personalizado El compilador IL a nativo ayuda Transición en línea de código y “marshalling” simple El costo por llamada es muy bajo Más un pequeño costo en la entrada a un procedimiento que puede hacer llamadas fuera de los límites

27 3 mecanismos Puntero a función “Funciona” “Platform invoke” (p/Invoke)
1/13/ :54 AM 3 mecanismos Puntero a función No hay transición, ni “marshalling” Restricciones rigurosas en el código llamado “Funciona” Transición de modo, sin “marshalling” Todo el trabajo lo realizan las herramientas (VC) El vinculador(Linker) resuelve las referencias El “Class loader” crea manejadores de transición “Platform invoke” (p/Invoke) Transición de modo,”marshalling”

28 COM Interoperabilidad
1/13/ :54 AM COM Interoperabilidad Usa mecanismos p/Invoke Se mantiene la identidad de los objetos (IUnknown) Interfaces COM creadas automáticamente Los tipos se exportan y registran automáticamente a COM Las bibliotecas de tipos de COM pueden convertirse a metadatas e importarse Muchos tipos de datos pueden manejarse por “marshalling”

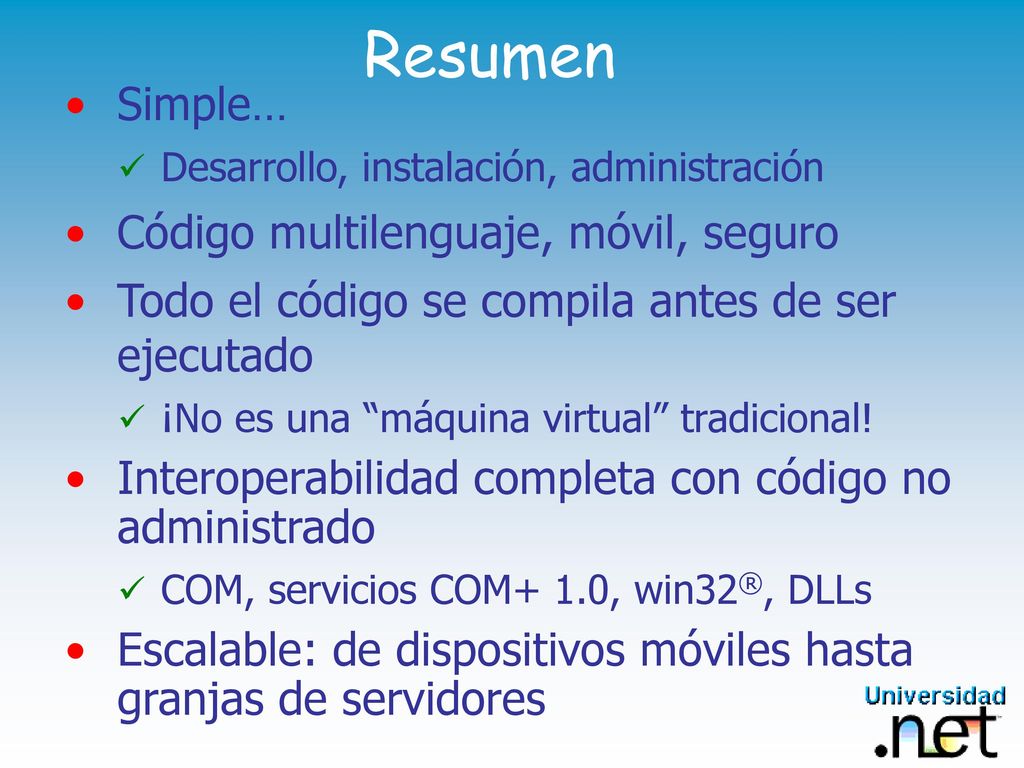

29 Resumen Simple… Código multilenguaje, móvil, seguro
1/13/ :54 AM Resumen Simple… Desarrollo, instalación, administración Código multilenguaje, móvil, seguro Todo el código se compila antes de ser ejecutado ¡No es una “máquina virtual” tradicional! Interoperabilidad completa con código no administrado COM, servicios COM+ 1.0, win32®, DLLs Escalable: de dispositivos móviles hasta granjas de servidores
