5TH IABIN COUNCIL MTG. Punta del Este, Uruguay Mayo 9-11, 2007

Presentación del tema: "5TH IABIN COUNCIL MTG. Punta del Este, Uruguay Mayo 9-11, 2007"— Transcripción de la presentación:

1 5TH IABIN COUNCIL MTG. Punta del Este, Uruguay Mayo 9-11, 2007
PROYECTO DEL WORLD BANK DEVELOPMENT GRANT FACILITY: VINCULANDO INFORMACION AMBIENTAL Y GEOESPACIAL 5TH IABIN COUNCIL MTG. Punta del Este, Uruguay Mayo 9-11, 2007 Dr. Vincent J. Abreu Project Coordinator City of Knowledge Foundation

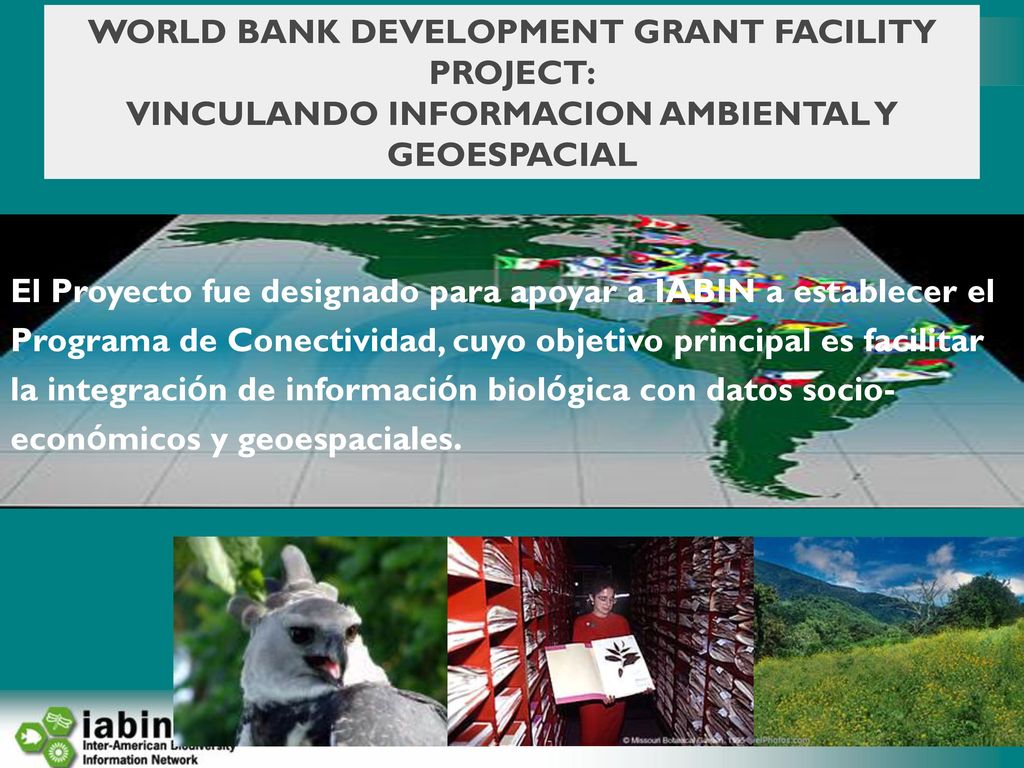

2 WORLD BANK DEVELOPMENT GRANT FACILITY PROJECT: VINCULANDO INFORMACION AMBIENTAL Y GEOESPACIAL
El Proyecto fue designado para apoyar a IABIN a establecer el Programa de Conectividad, cuyo objetivo principal es facilitar la integración de información biológica con datos socio-económicos y geoespaciales.

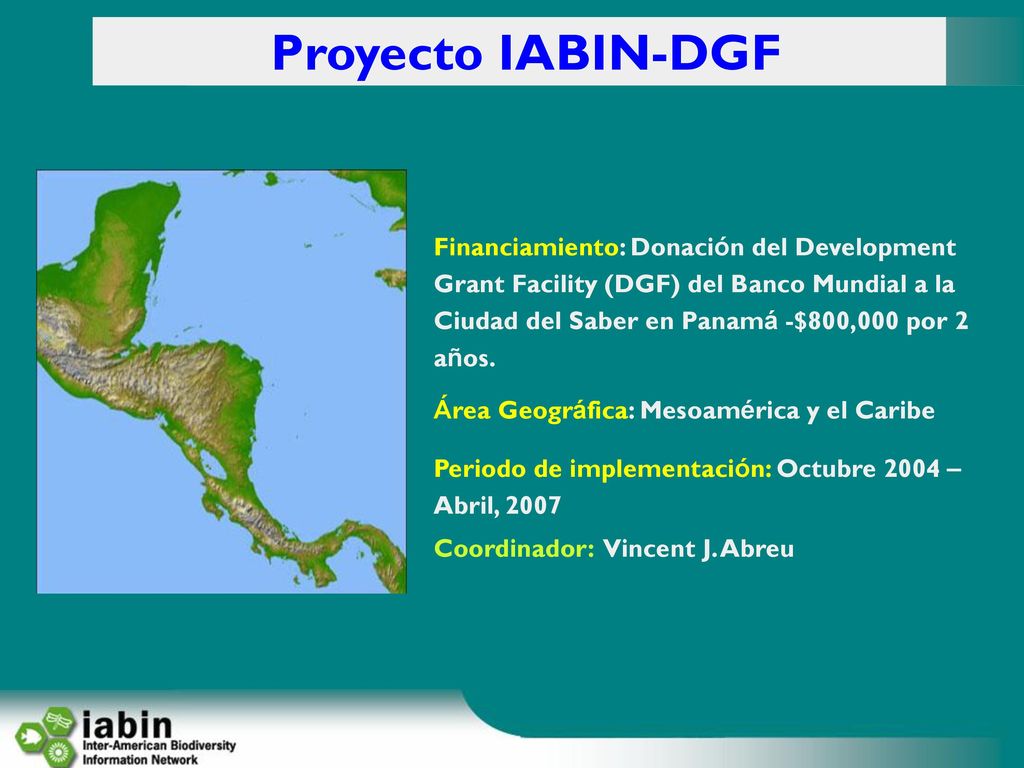

3 Proyecto IABIN-DGF Financiamiento: Donación del Development Grant Facility (DGF) del Banco Mundial a la Ciudad del Saber en Panamá -$800,000 por 2 años. Área Geográfica: Mesoamérica y el Caribe Periodo de implementación: Octubre 2004 – Abril, 2007 Coordinador: Vincent J. Abreu

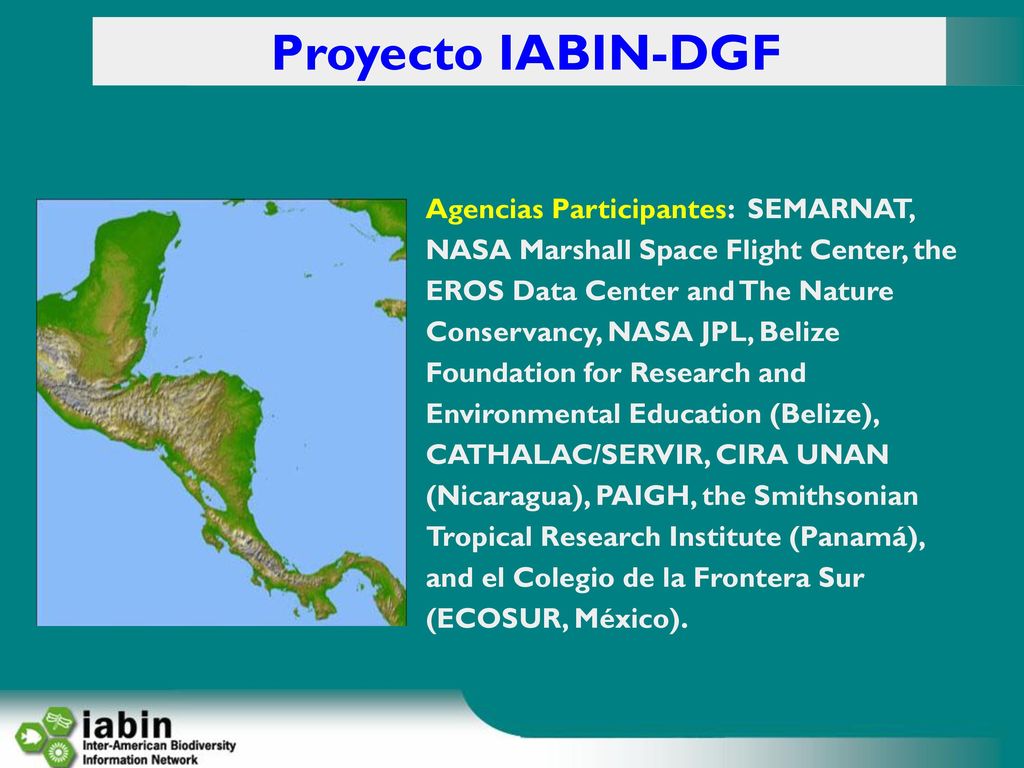

4 Proyecto IABIN-DGF Agencias Participantes:  SEMARNAT, NASA Marshall Space Flight Center, the EROS Data Center and The Nature Conservancy, NASA JPL, Belize Foundation for Research and Environmental Education (Belize), CATHALAC/SERVIR, CIRA UNAN (Nicaragua), PAIGH, the Smithsonian Tropical Research Institute (Panamá), and el Colegio de la Frontera Sur (ECOSUR, México).

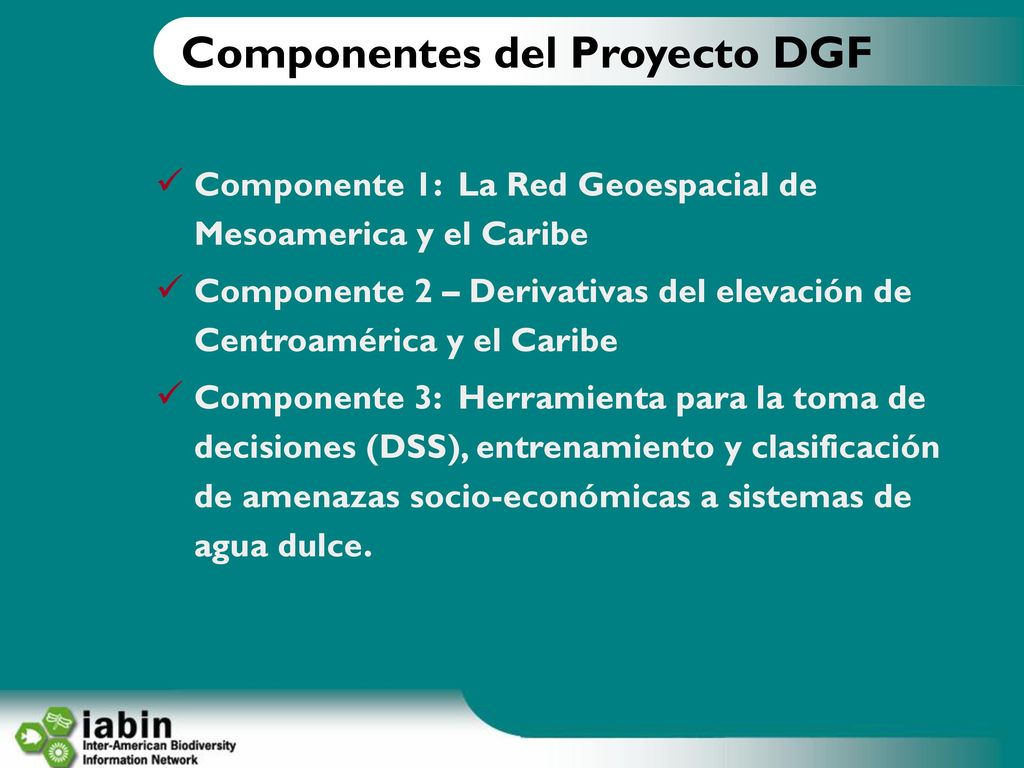

5 Componentes del Proyecto DGF
Componente 1: La Red Geoespacial de Mesoamerica y el Caribe Componente 2 – Derivativas del elevación de Centroamérica y el Caribe Componente 3: Herramienta para la toma de decisiones (DSS), entrenamiento y clasificación de amenazas socio-económicas a sistemas de agua dulce.

6 Componentes del Proyecto DGF
Componente 4: Uso integrado de datos biológicos y geoespaciales para predecir la invasión ecológica de cuerpos de agua de Mesoamerica por la tilapia africana. Componente 5: Vinculo de información ambiental y geoespacial. Análisis de la relación entre presiones antropogénicas y el estado de contaminación del Lago Cocibolca de Nicaragua. Taller de la Red Temática de Ecosistema Vinculo entre salud y ecosistemas: Dengue in Mesoamerica

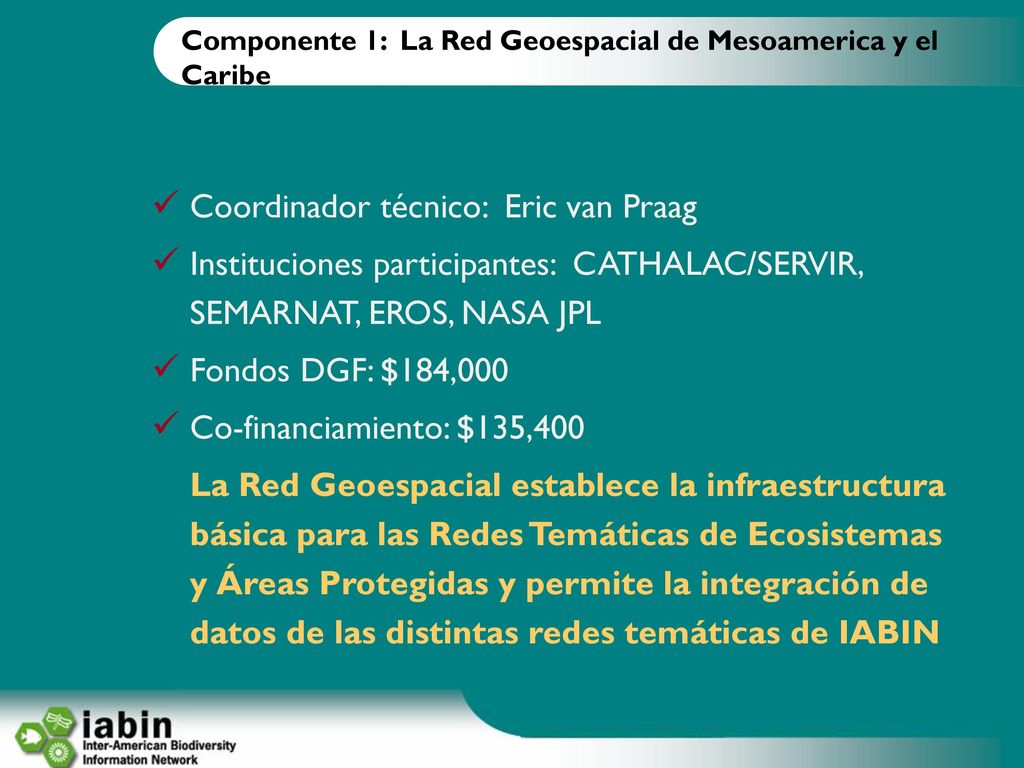

7 Componente 1: La Red Geoespacial de Mesoamerica y el Caribe
Coordinador técnico: Eric van Praag Instituciones participantes: CATHALAC/SERVIR, SEMARNAT, EROS, NASA JPL Fondos DGF: $184,000 Co-financiamiento: $135,400 La Red Geoespacial establece la infraestructura básica para las Redes Temáticas de Ecosistemas y Áreas Protegidas y permite la integración de datos de las distintas redes temáticas de IABIN

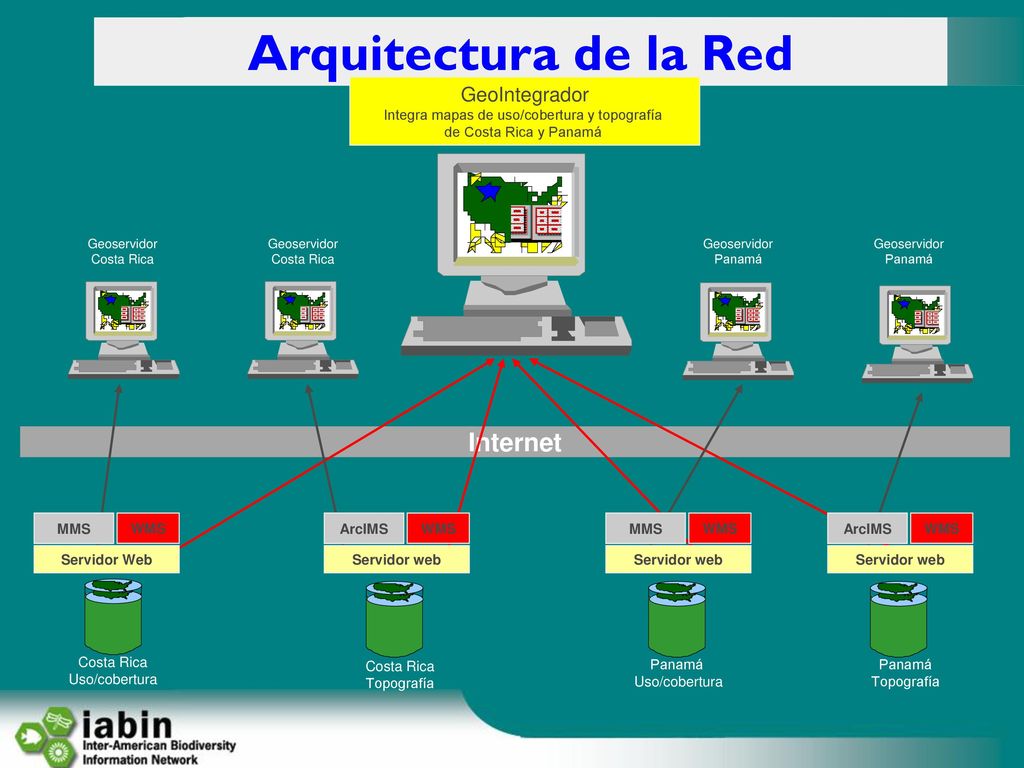

8 Arquitectura de la Red Internet GeoIntegrador
Integra mapas de uso/cobertura y topografía de Costa Rica y Panamá Geoservidor Costa Rica Geoservidor Costa Rica Geoservidor Panamá Geoservidor Panamá Internet WMS Servidor Web MMS WMS Servidor web ArcIMS WMS Servidor web MMS WMS Servidor web ArcIMS Costa Rica Uso/cobertura Costa Rica Topografía Panamá Uso/cobertura Panamá Topografía

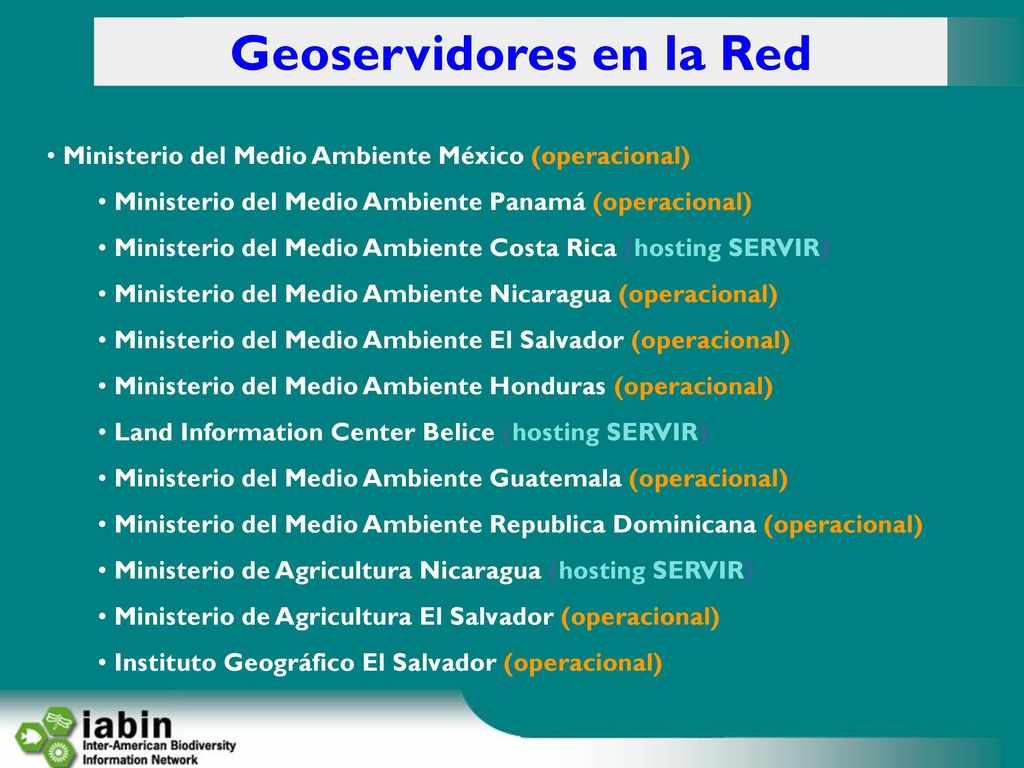

9 Geoservidores en la Red
Ministerio del Medio Ambiente México (operacional) Ministerio del Medio Ambiente Panamá (operacional) Ministerio del Medio Ambiente Costa Rica (hosting SERVIR) Ministerio del Medio Ambiente Nicaragua (operacional) Ministerio del Medio Ambiente El Salvador (operacional) Ministerio del Medio Ambiente Honduras (operacional) Land Information Center Belice (hosting SERVIR) Ministerio del Medio Ambiente Guatemala (operacional) Ministerio del Medio Ambiente Republica Dominicana (operacional) Ministerio de Agricultura Nicaragua (hosting SERVIR) Ministerio de Agricultura El Salvador (operacional) Instituto Geográfico El Salvador (operacional)

10 Geoservidores en la Red
Sistema Nacional de Estudios Territoriales El Salvador (operacional) Ministry of Environment Jamaica (Marzo 2006) Water Resources Authority Jamaica (Marzo 2006) Instituto del Café Costa Rica (operacional) Instituto del Café Guatemala (operacional) Instituto del Café Republica Dominicana (operacional) The Nature Conservancy (TNC) (operacional: 6 geoservidores) Centro Internacional de Agricultura Tropical (CIAT) (operacional) BERDS – Belice (operacional) Smithsonian Tropical Research Institute (operacional)

11 El GeoIntegrador El GeoIntegrador permite la visualizacion de la informacion geoespacial (capas SIG e informacion tabular georeferenciada) existente en servidores de mapas (geoservidores) distribuidos en instituciones claves en diferentes paises. Bases de datos con distintas proyecciones y formato, pueden ser visualizadas conjuntamente.

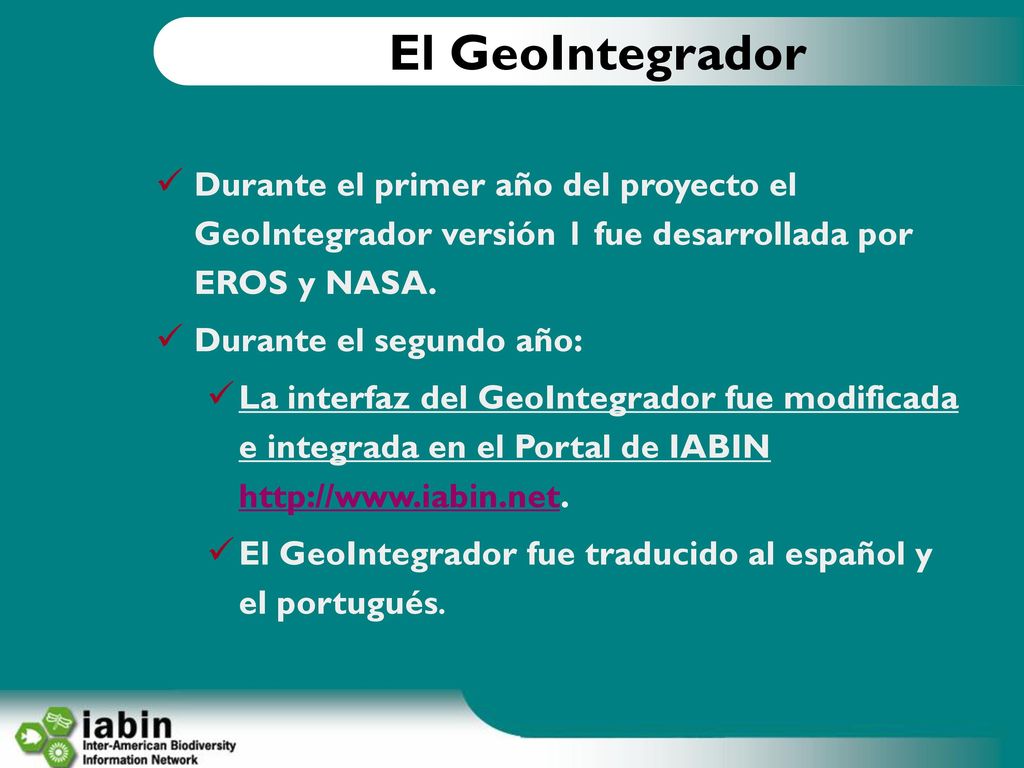

12 El GeoIntegrador Durante el primer año del proyecto el GeoIntegrador versión 1 fue desarrollada por EROS y NASA. Durante el segundo año: La interfaz del GeoIntegrador fue modificada e integrada en el Portal de IABIN El GeoIntegrador fue traducido al español y el portugués.

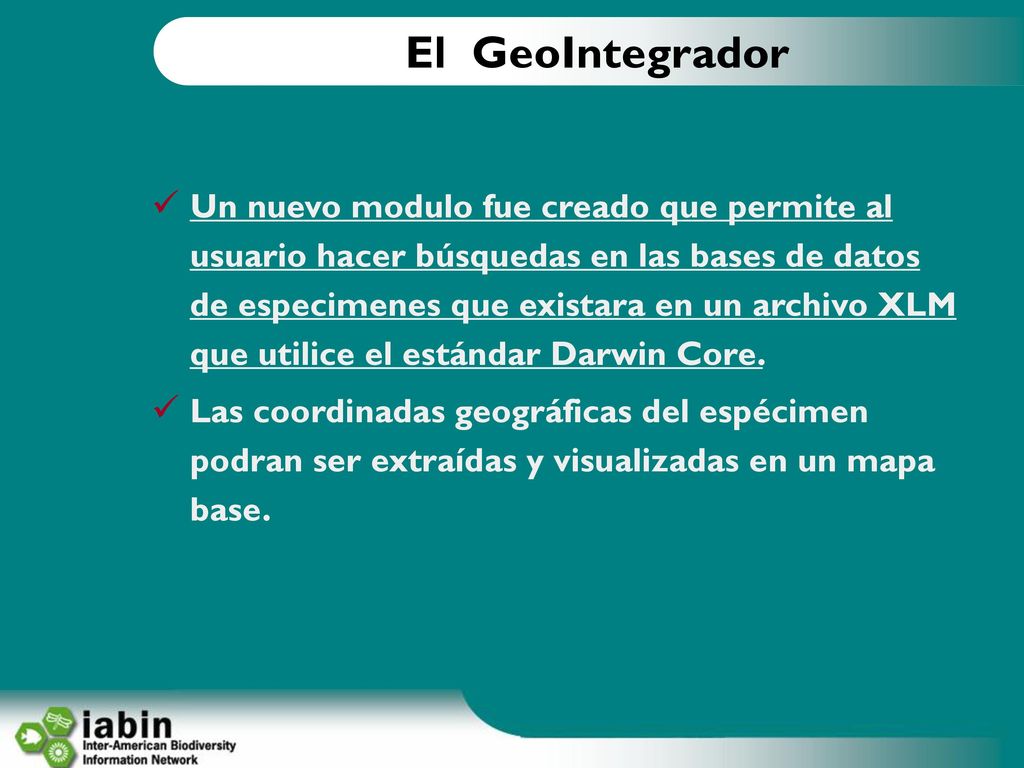

13 El GeoIntegrador Un nuevo modulo fue creado que permite al usuario hacer búsquedas en las bases de datos de especimenes que existara en un archivo XLM que utilice el estándar Darwin Core. Las coordinadas geográficas del espécimen podran ser extraídas y visualizadas en un mapa base.

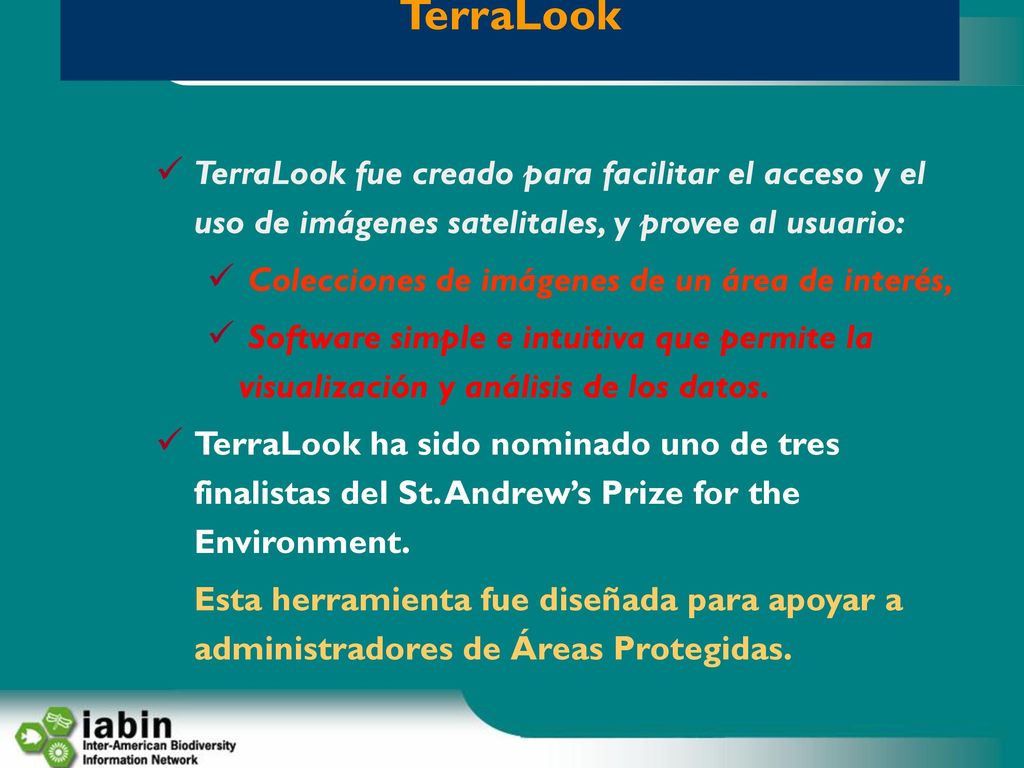

14 TerraLook TerraLook fue creado para facilitar el acceso y el uso de imágenes satelitales, y provee al usuario: Colecciones de imágenes de un área de interés, Software simple e intuitiva que permite la visualización y análisis de los datos. TerraLook ha sido nominado uno de tres finalistas del St. Andrew’s Prize for the Environment. Esta herramienta fue diseñada para apoyar a administradores de Áreas Protegidas. Las imágenes de satélite pueden ser de gran beneficio para la administración de áreas protegidas; Sin embargo, usualmente hay obstáculos en el acceso y uso de imágenes satelitales por la comunidad;

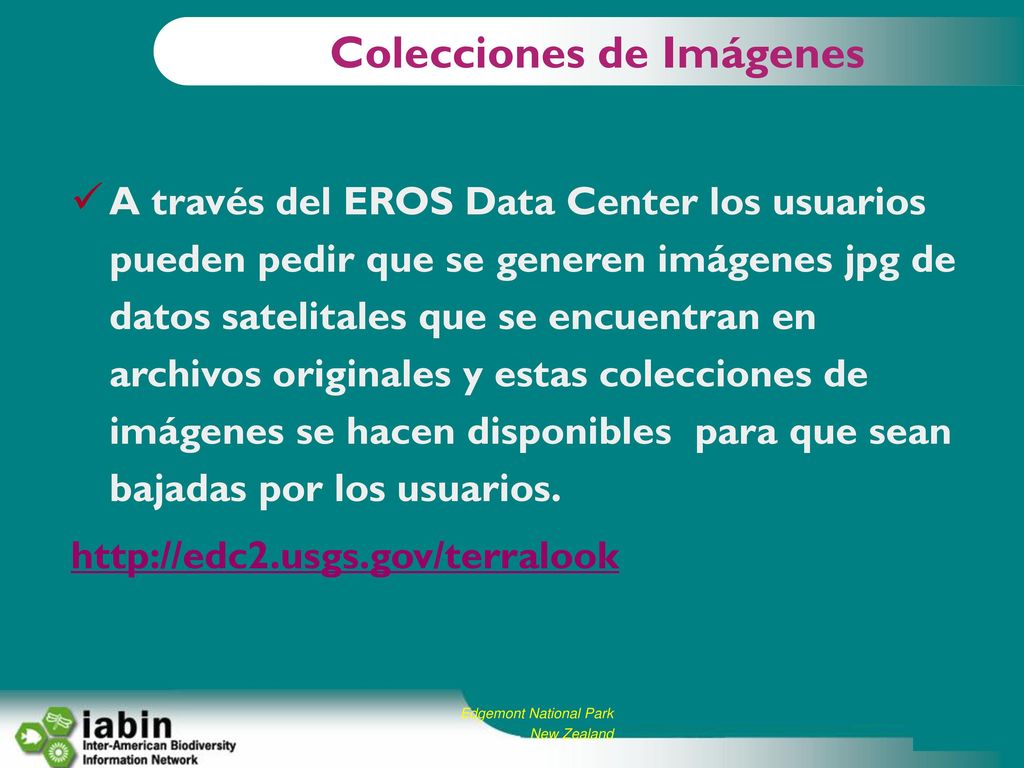

15 Colecciones de Imágenes
A través del EROS Data Center los usuarios pueden pedir que se generen imágenes jpg de datos satelitales que se encuentran en archivos originales y estas colecciones de imágenes se hacen disponibles para que sean bajadas por los usuarios. Edgemont National Park New Zealand

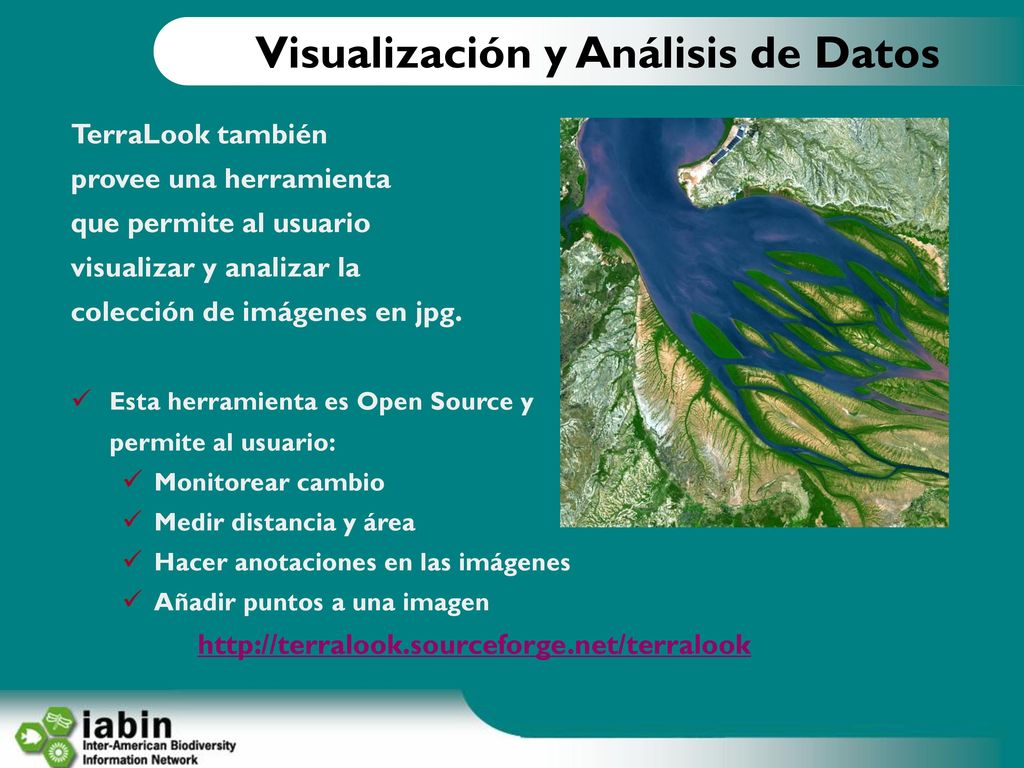

16 Visualización y Análisis de Datos
TerraLook también provee una herramienta que permite al usuario visualizar y analizar la colección de imágenes en jpg. Esta herramienta es Open Source y permite al usuario: Monitorear cambio Medir distancia y área Hacer anotaciones en las imágenes Añadir puntos a una imagen Se

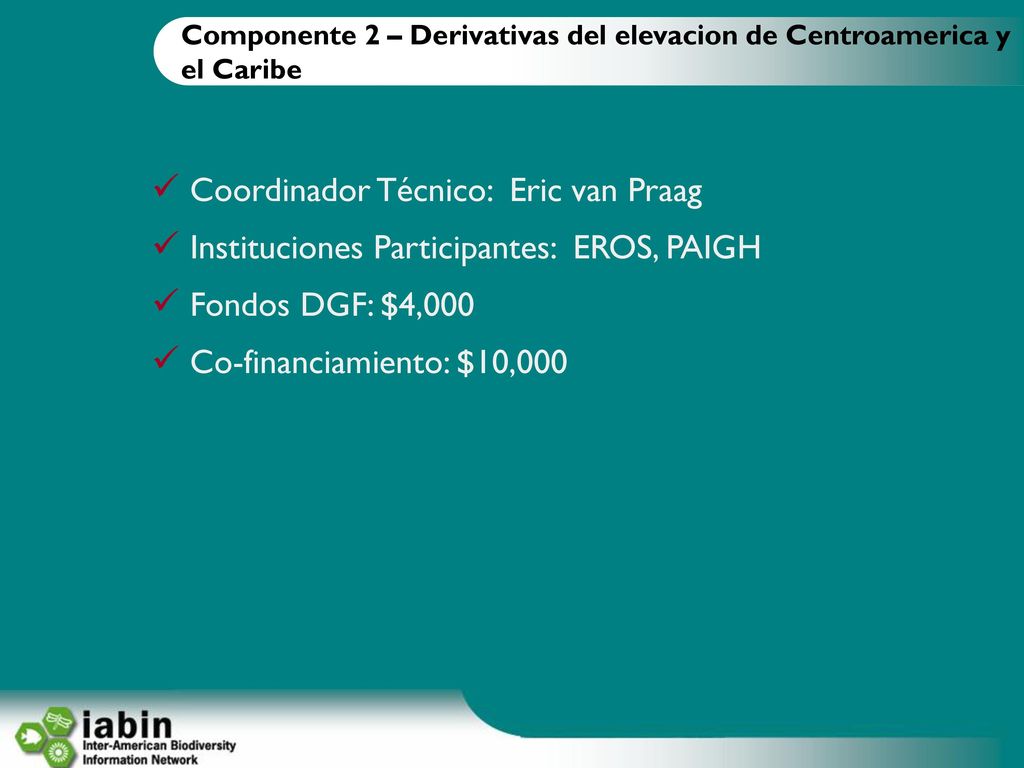

17 Componente 2 – Derivativas del elevacion de Centroamerica y el Caribe
Coordinador Técnico: Eric van Praag Instituciones Participantes: EROS, PAIGH Fondos DGF: $4,000 Co-financiamiento: $10,000

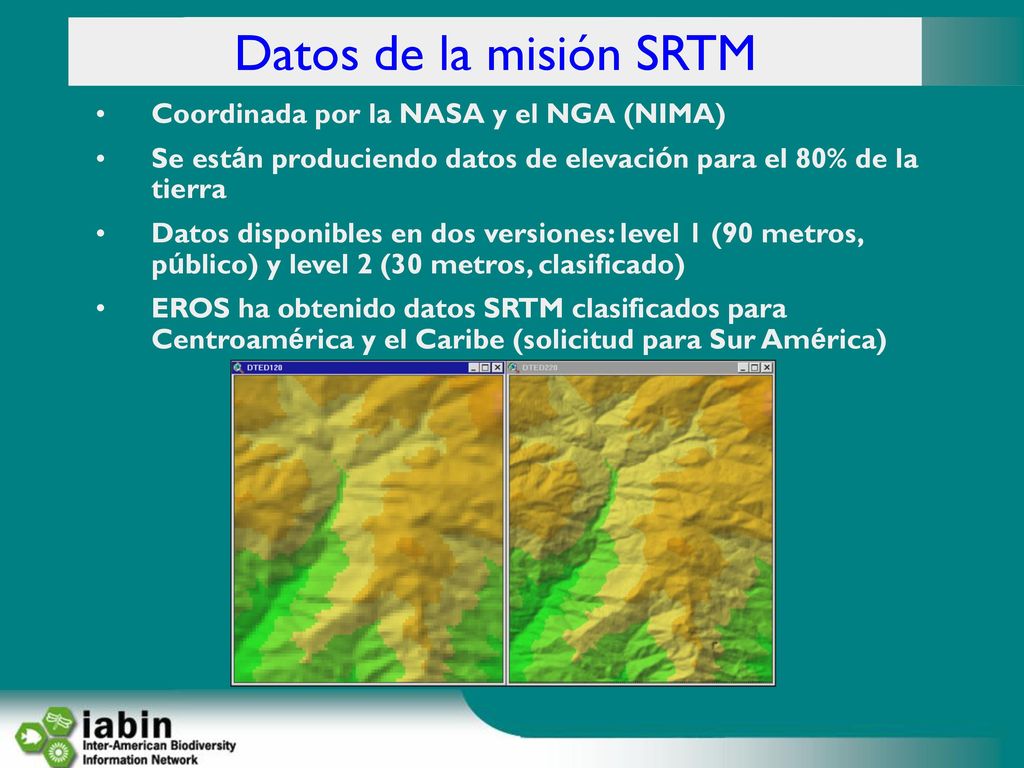

18 Datos de la misión SRTM Coordinada por la NASA y el NGA (NIMA)
Se están produciendo datos de elevación para el 80% de la tierra Datos disponibles en dos versiones: level 1 (90 metros, público) y level 2 (30 metros, clasificado) EROS ha obtenido datos SRTM clasificados para Centroamérica y el Caribe (solicitud para Sur América)

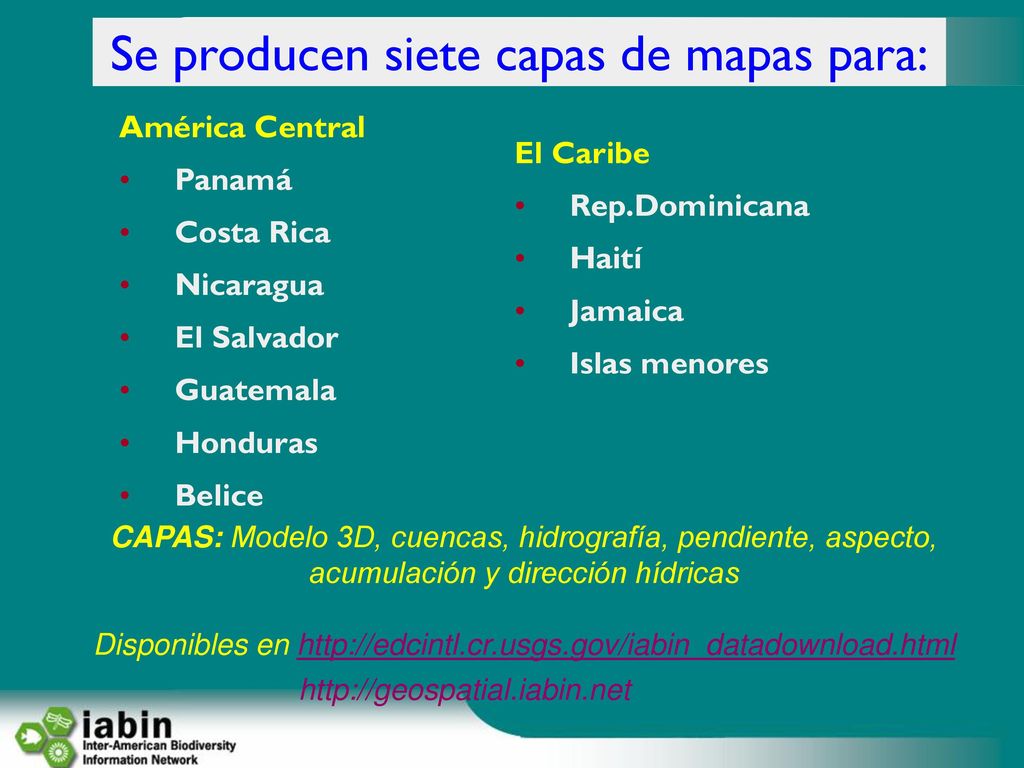

19 Se producen siete capas de mapas para:
América Central Panamá Costa Rica Nicaragua El Salvador Guatemala Honduras Belice El Caribe Rep.Dominicana Haití Jamaica Islas menores CAPAS: Modelo 3D, cuencas, hidrografía, pendiente, aspecto, acumulación y dirección hídricas Disponibles en

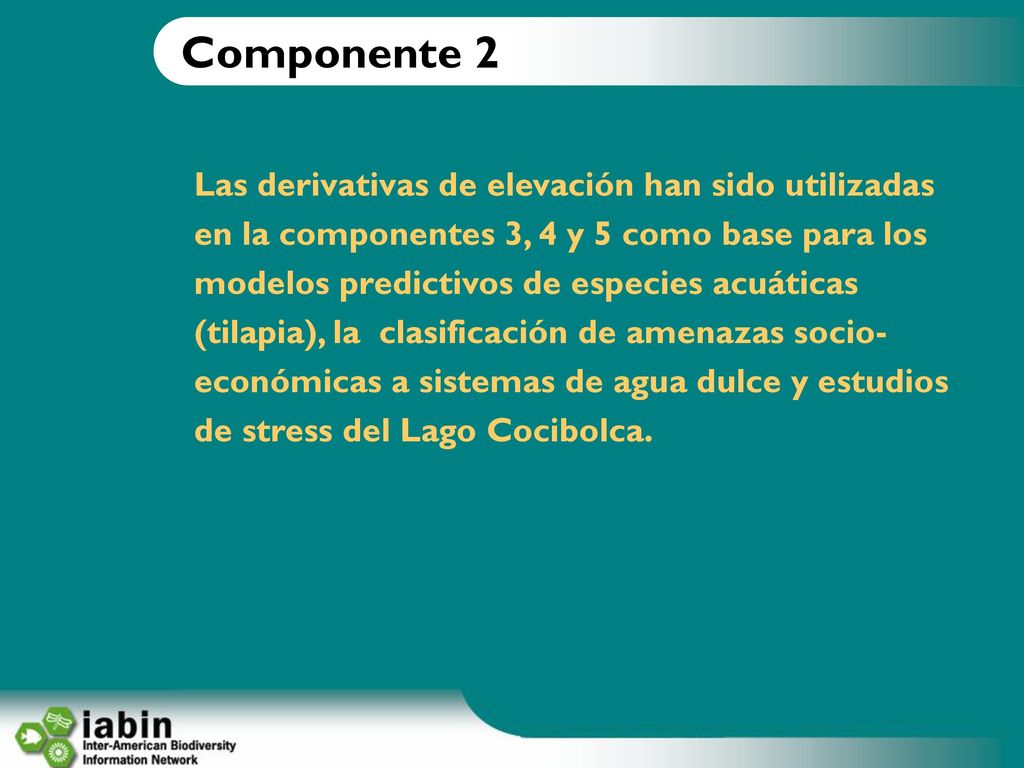

20 Componente 2 Las derivativas de elevación han sido utilizadas en la componentes 3, 4 y 5 como base para los modelos predictivos de especies acuáticas (tilapia), la clasificación de amenazas socio-económicas a sistemas de agua dulce y estudios de stress del Lago Cocibolca.

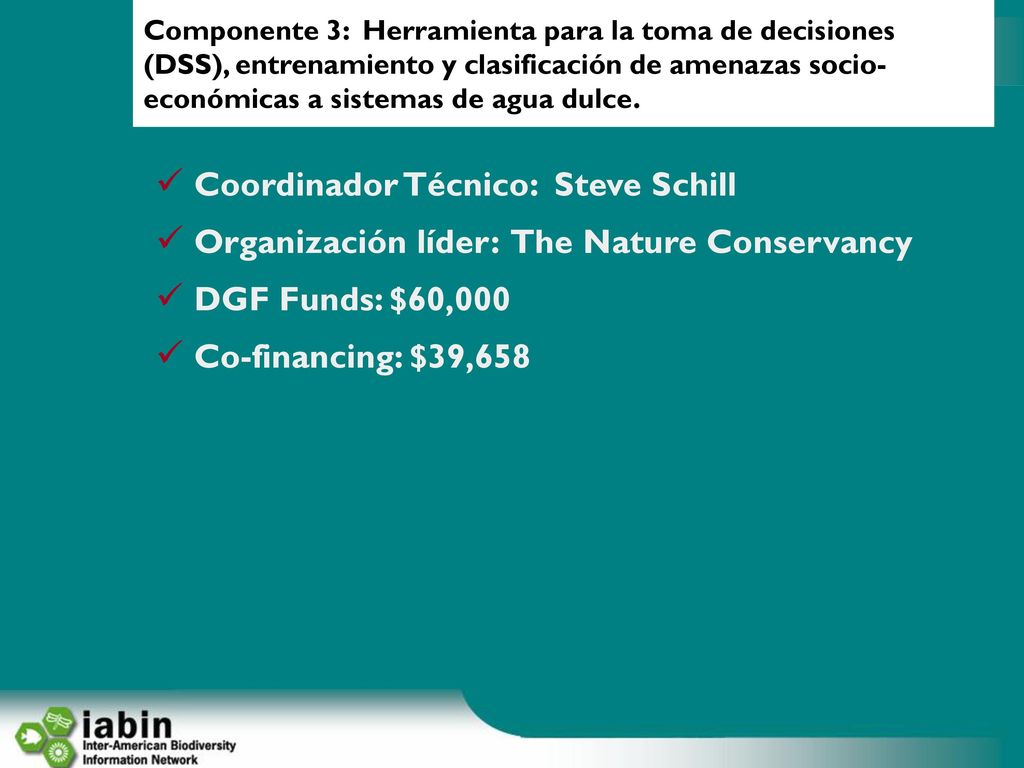

21 Coordinador Técnico: Steve Schill
Componente 3: Herramienta para la toma de decisiones (DSS), entrenamiento y clasificación de amenazas socio-económicas a sistemas de agua dulce. Coordinador Técnico: Steve Schill Organización líder: The Nature Conservancy DGF Funds: $60,000 Co-financing: $39,658

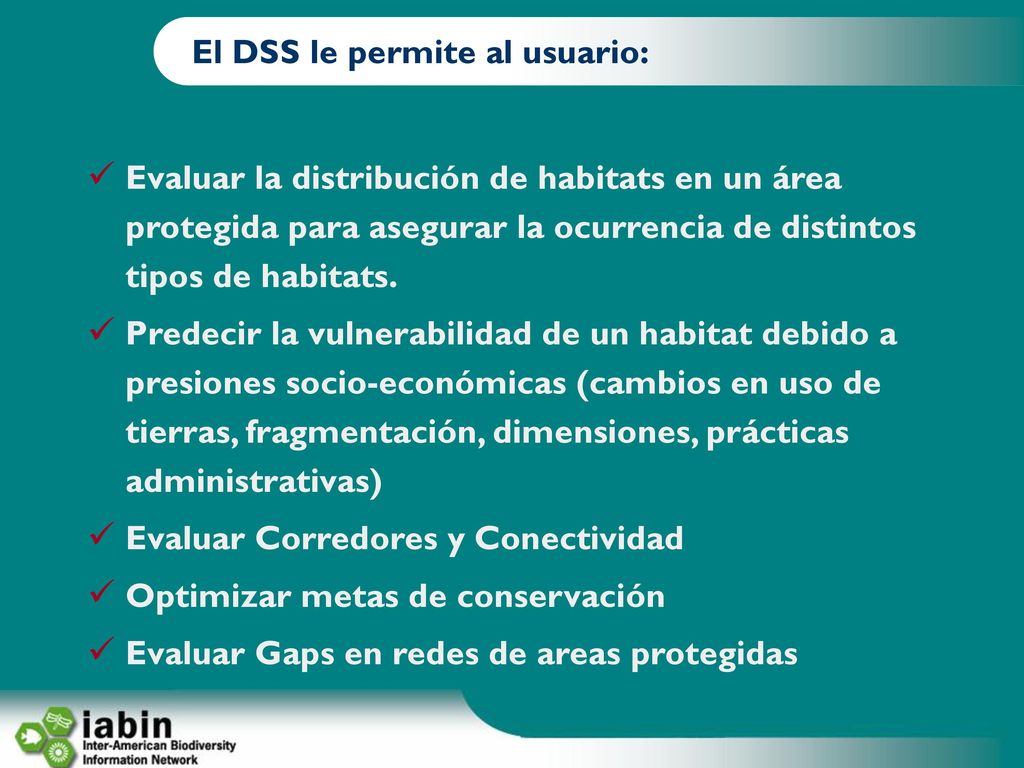

22 El DSS le permite al usuario:

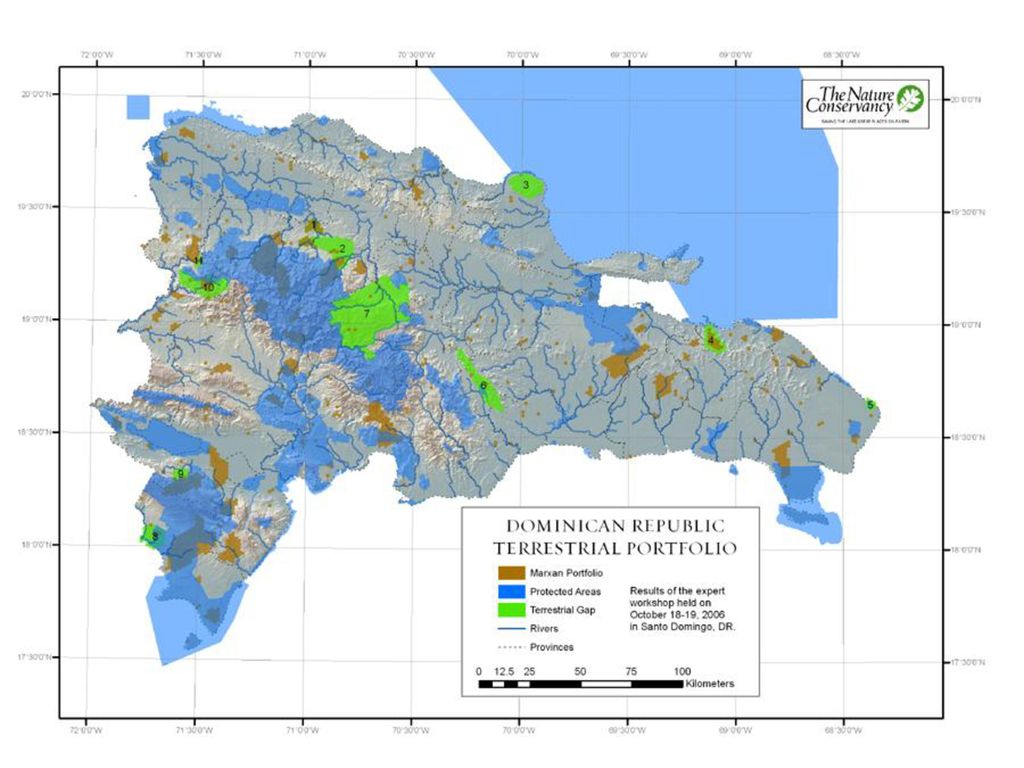

Evaluar la distribución de habitats en un área protegida para asegurar la ocurrencia de distintos tipos de habitats. Predecir la vulnerabilidad de un habitat debido a presiones socio-económicas (cambios en uso de tierras, fragmentación, dimensiones, prácticas administrativas) Evaluar Corredores y Conectividad Optimizar metas de conservación Evaluar Gaps en redes de areas protegidas

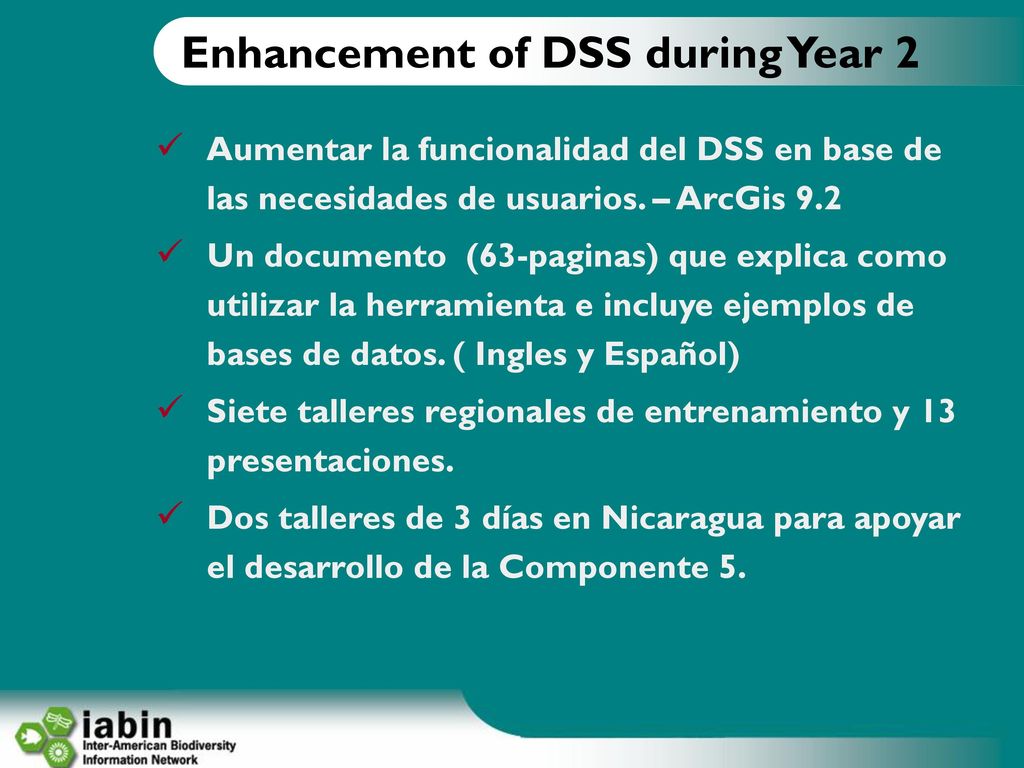

23 Enhancement of DSS during Year 2
Aumentar la funcionalidad del DSS en base de las necesidades de usuarios. – ArcGis 9.2 Un documento (63-paginas) que explica como utilizar la herramienta e incluye ejemplos de bases de datos. ( Ingles y Español) Siete talleres regionales de entrenamiento y 13 presentaciones. Dos talleres de 3 días en Nicaragua para apoyar el desarrollo de la Componente 5.

24

25

26

27

28

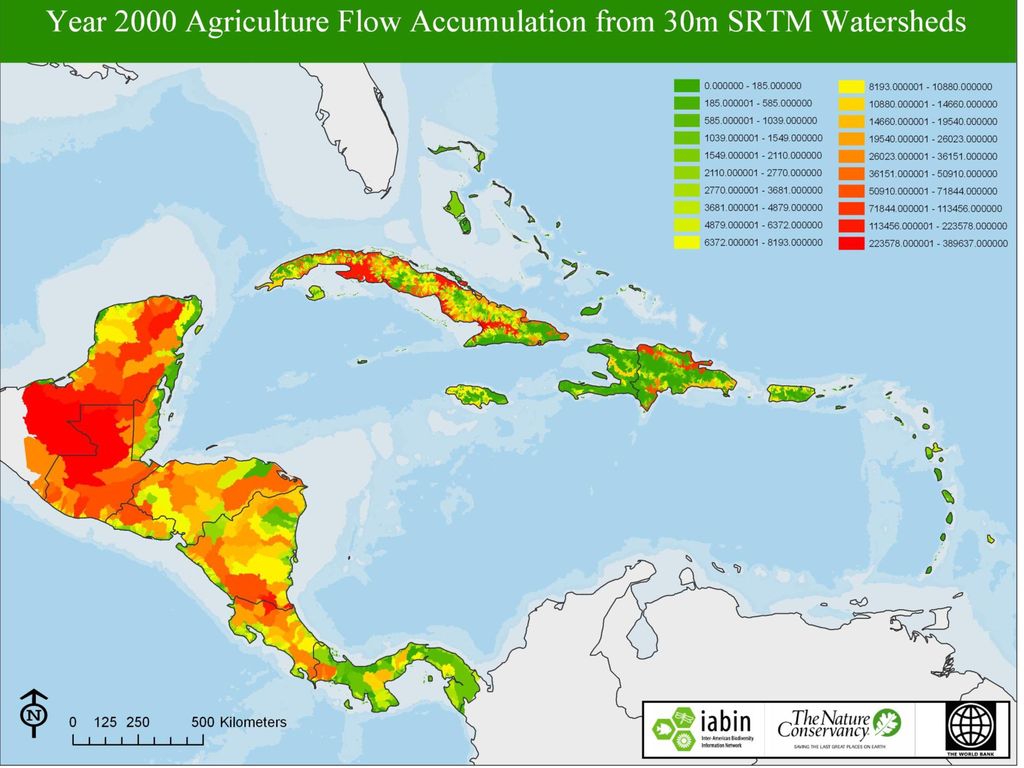

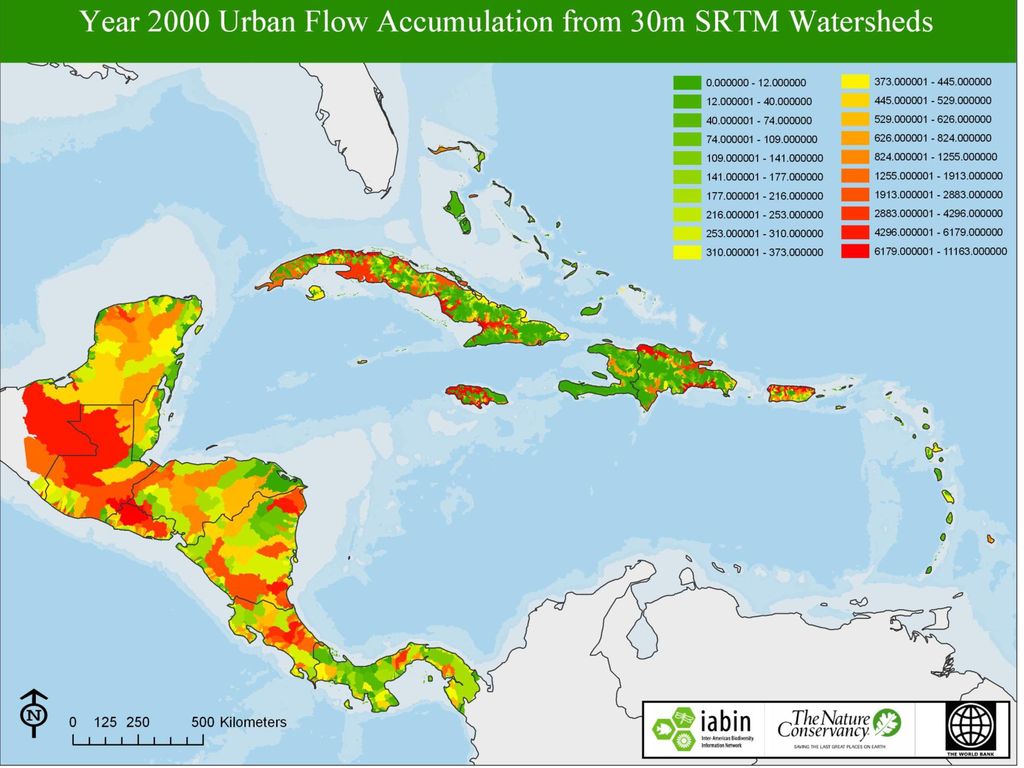

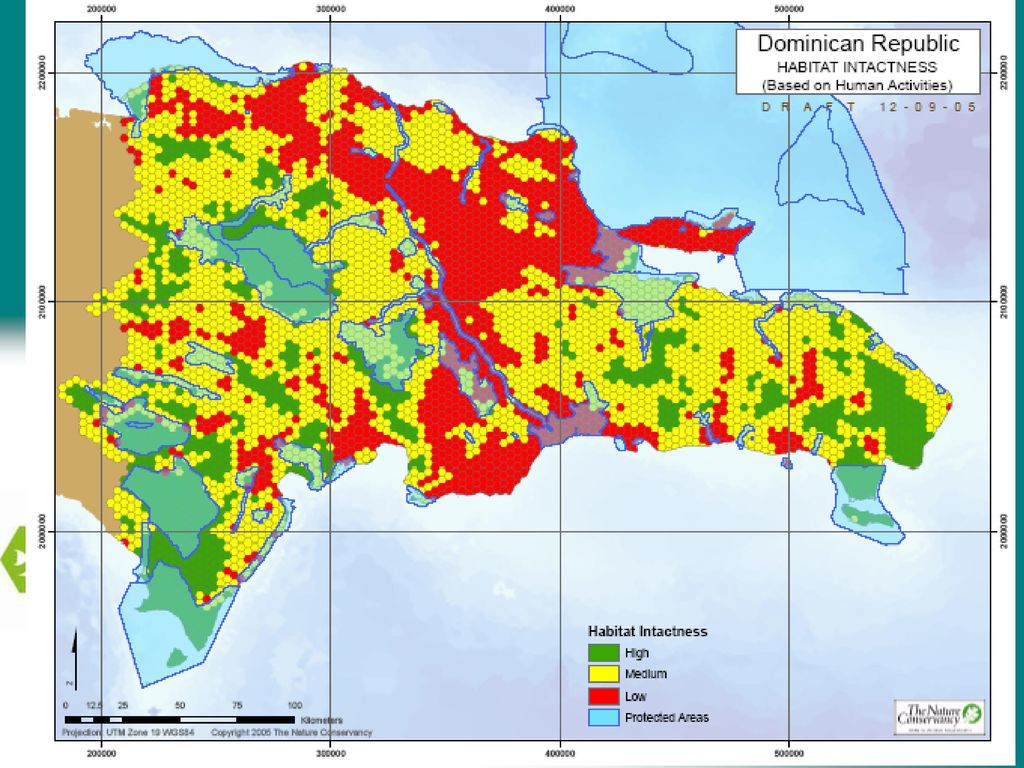

29 Component 3 Un modelo regional de amenaza de aguas dulces de Centro América y el Caribe, basado en productos de cobertura de tierra y agricultura con una resolución espacial de 30 m. Una clasificación de amenazas a cuerpos de agua de Centro América y el Caribe definidos por los datos SRTM de 30 m (polígonos vectoriales) y basado en productos de cobertura de tierra y agricultura con resolución espacial de 30 m.

30

31

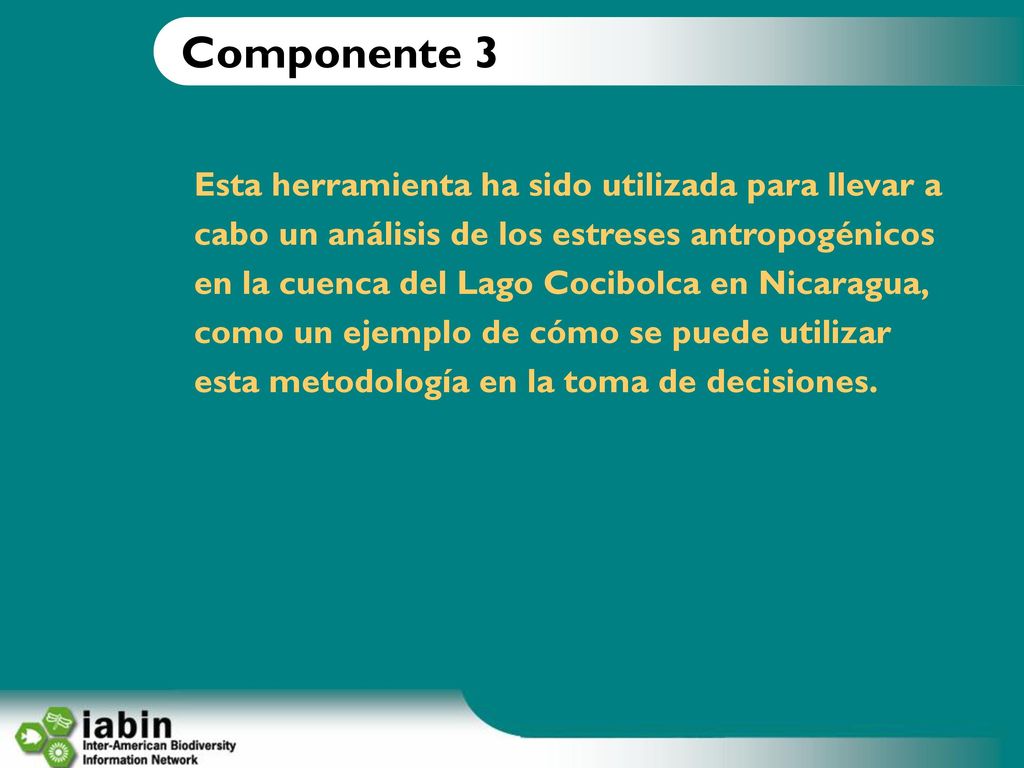

32 Componente 3 Esta herramienta ha sido utilizada para llevar a cabo un análisis de los estreses antropogénicos en la cuenca del Lago Cocibolca en Nicaragua, como un ejemplo de cómo se puede utilizar esta metodología en la toma de decisiones.

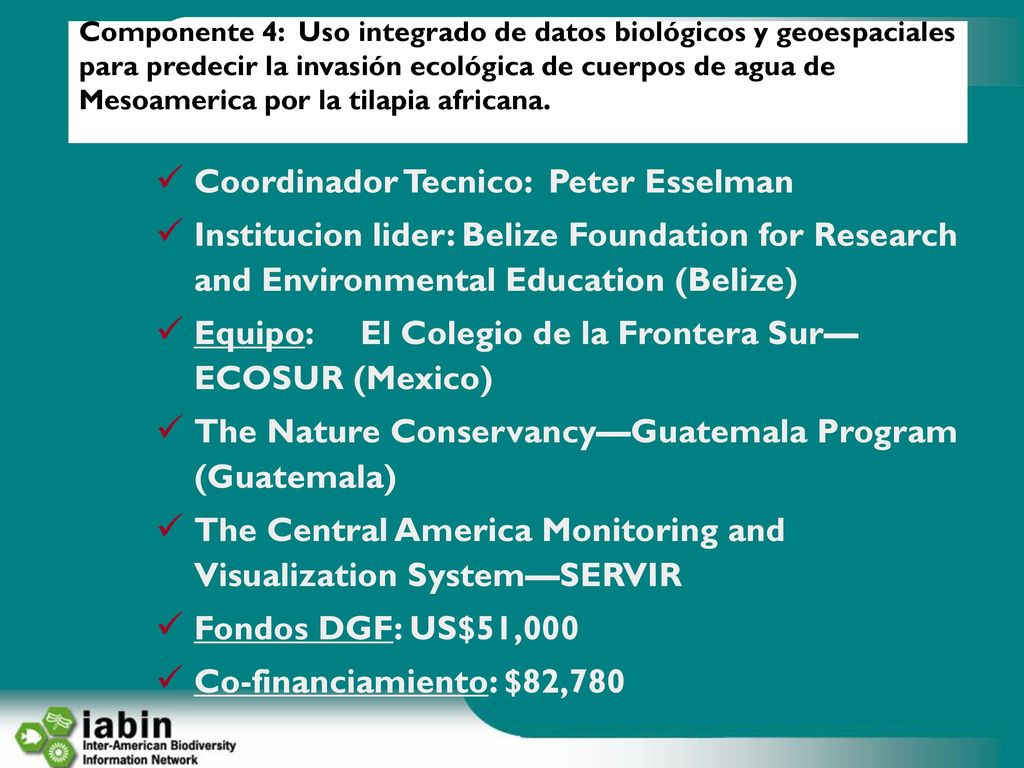

33 Coordinador Tecnico: Peter Esselman
Componente 4: Uso integrado de datos biológicos y geoespaciales para predecir la invasión ecológica de cuerpos de agua de Mesoamerica por la tilapia africana. Coordinador Tecnico: Peter Esselman Institucion lider: Belize Foundation for Research and Environmental Education (Belize) Equipo: El Colegio de la Frontera Sur—ECOSUR (Mexico) The Nature Conservancy—Guatemala Program (Guatemala) The Central America Monitoring and Visualization System—SERVIR Fondos DGF: US$51,000 Co-financiamiento: $82,780

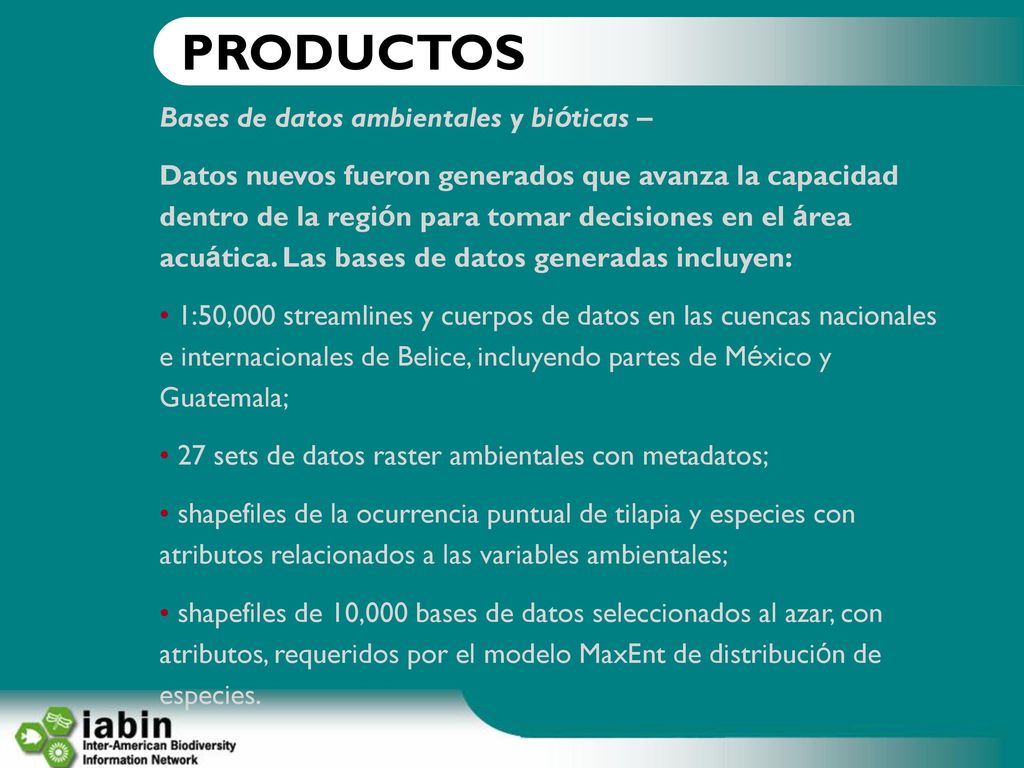

34 PRODUCTOS Bases de datos ambientales y bióticas –
Datos nuevos fueron generados que avanza la capacidad dentro de la región para tomar decisiones en el área acuática. Las bases de datos generadas incluyen: 1:50,000 streamlines y cuerpos de datos en las cuencas nacionales e internacionales de Belice, incluyendo partes de México y Guatemala; 27 sets de datos raster ambientales con metadatos; shapefiles de la ocurrencia puntual de tilapia y especies con atributos relacionados a las variables ambientales; shapefiles de 10,000 bases de datos seleccionados al azar, con atributos, requeridos por el modelo MaxEnt de distribución de especies.

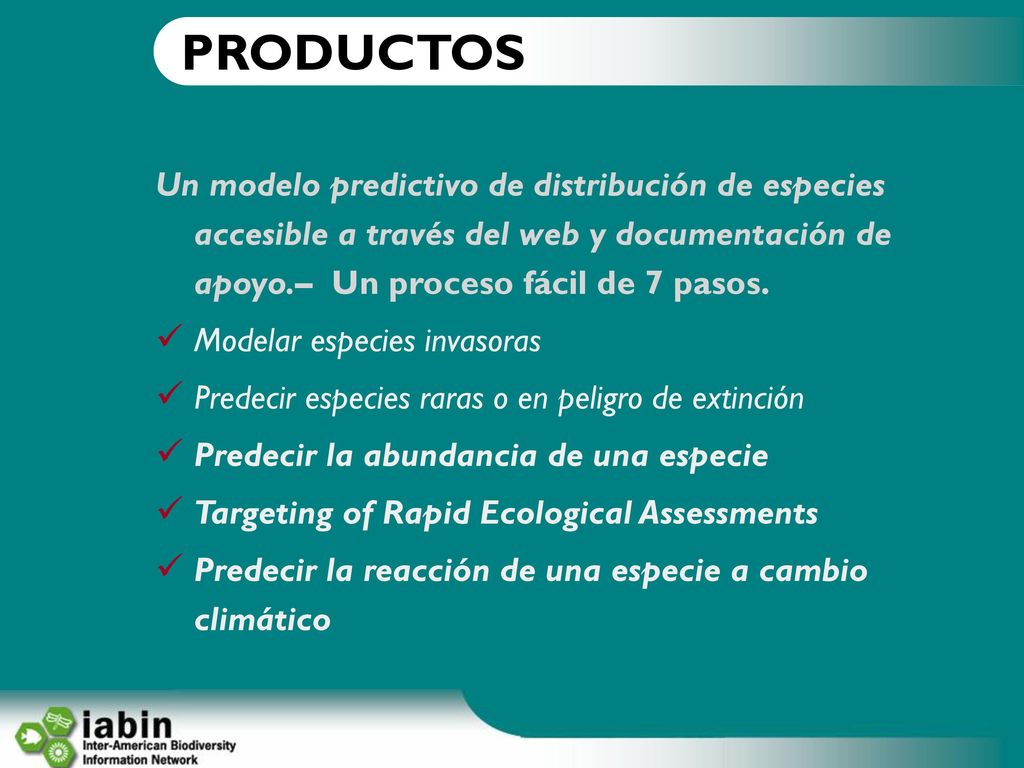

35 PRODUCTOS Un modelo predictivo de distribución de especies accesible a través del web y documentación de apoyo.– Un proceso fácil de 7 pasos. Modelar especies invasoras Predecir especies raras o en peligro de extinción Predecir la abundancia de una especie Targeting of Rapid Ecological Assessments Predecir la reacción de una especie a cambio climático

36 PRODUCTOS Temas SIG y mapas

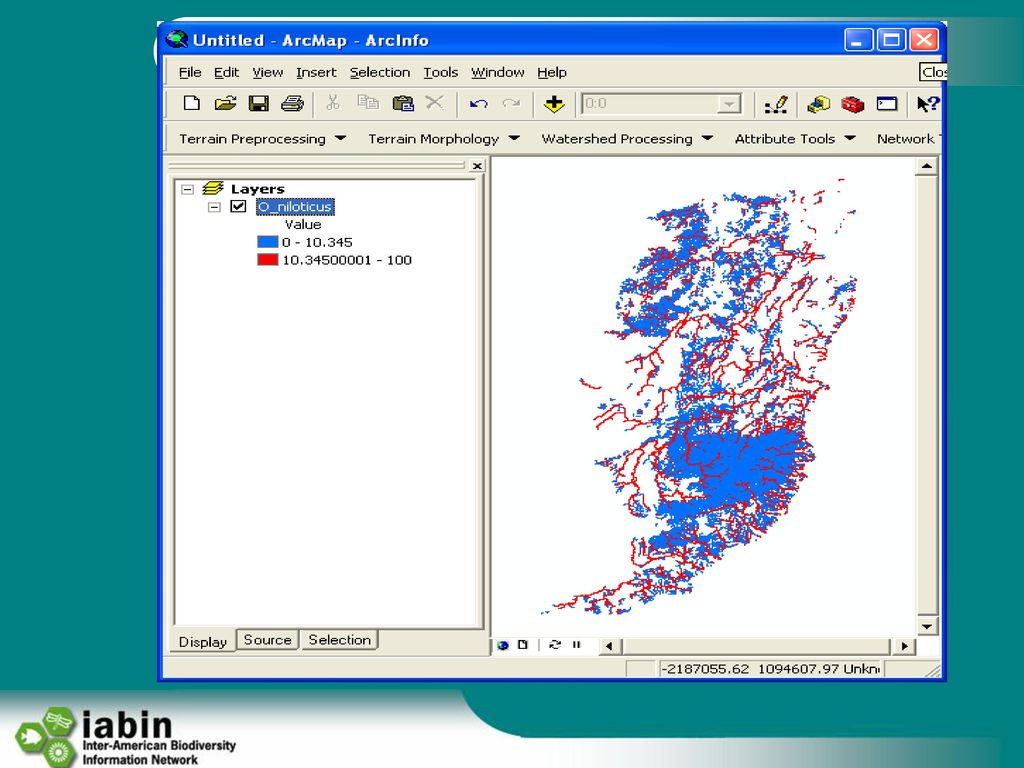

Un shapefile del modelo de distribución de tilapia, y mapas de alta y baja resolución que resultan de la aplicación del modelo. Esta es la información básica para la toma de decisiones y continuar el análisis SIG. Un reporte técnico que detalla todo el proceso para crear estos mapas de distribución de tilapia.

37

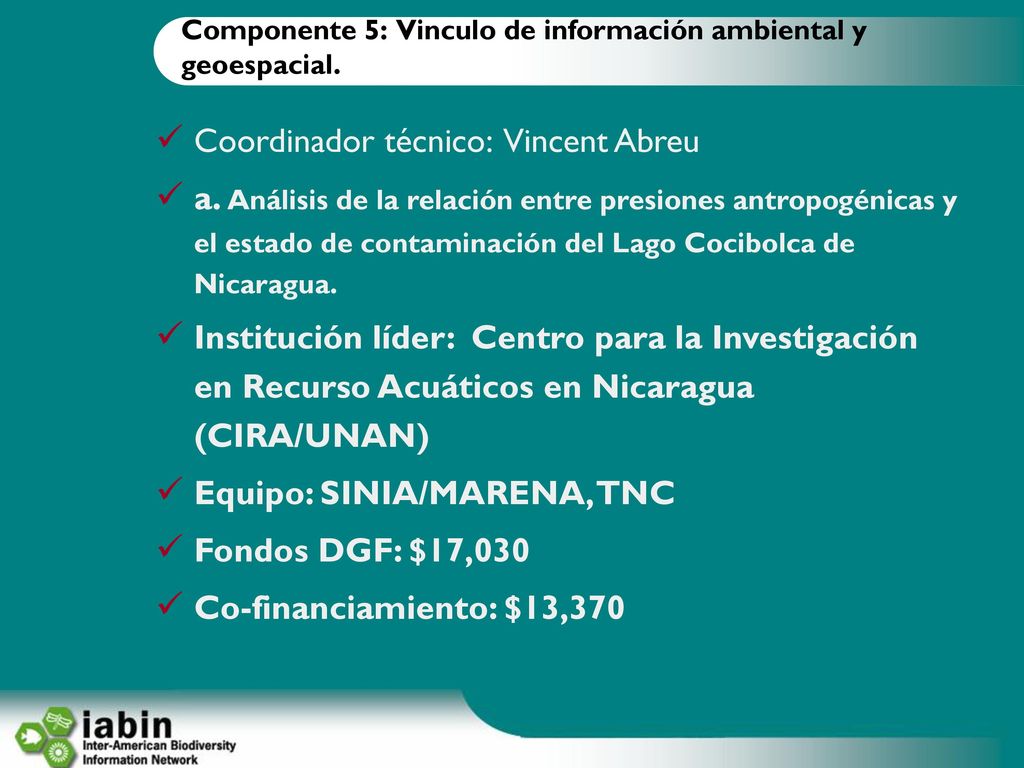

38 Componente 5: Vinculo de información ambiental y geoespacial.
Coordinador técnico: Vincent Abreu a. Análisis de la relación entre presiones antropogénicas y el estado de contaminación del Lago Cocibolca de Nicaragua. Institución líder: Centro para la Investigación en Recurso Acuáticos en Nicaragua (CIRA/UNAN) Equipo: SINIA/MARENA, TNC Fondos DGF: $17,030 Co-financiamiento: $13,370

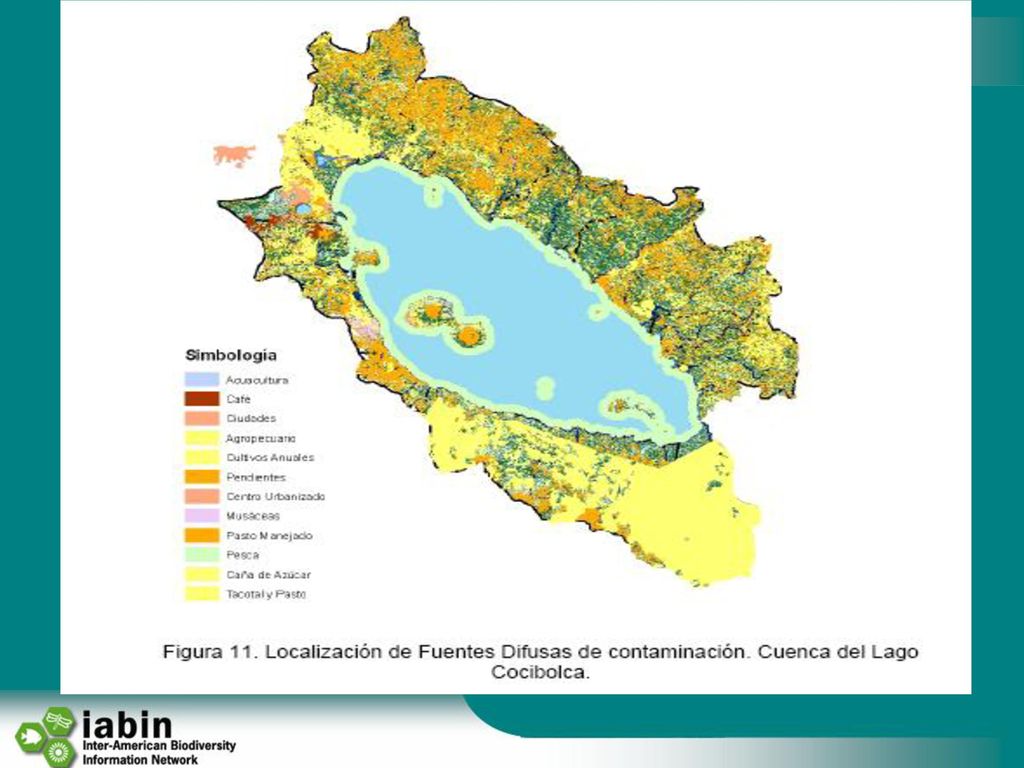

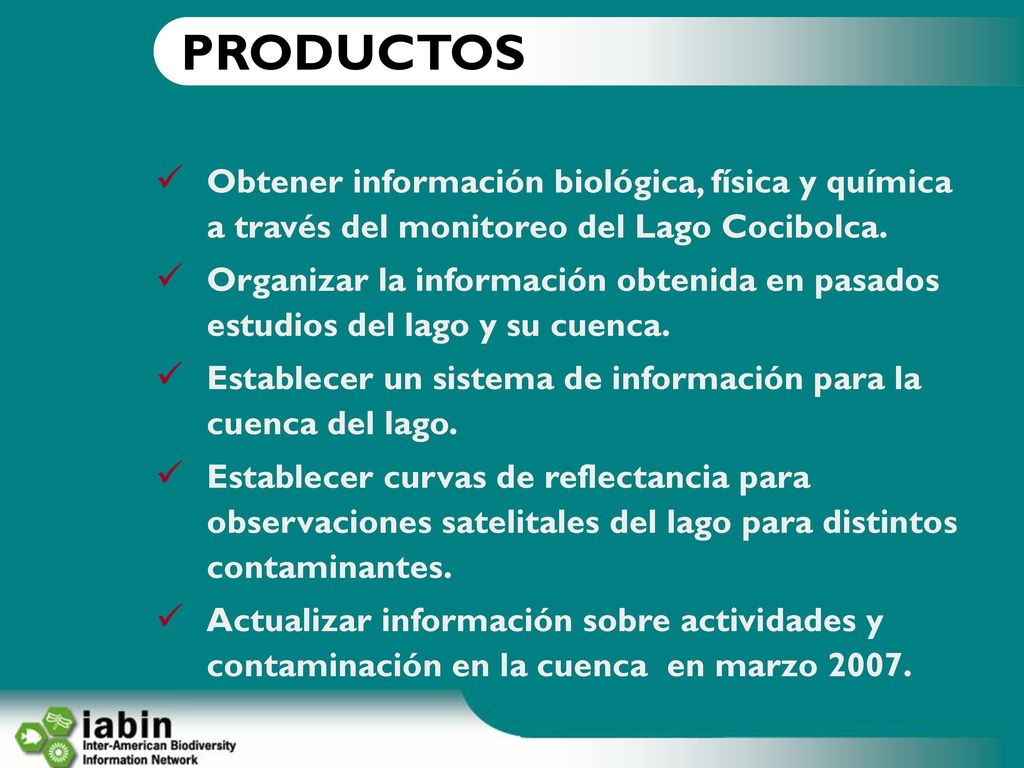

39 PRODUCTOS Obtener información biológica, física y química a través del monitoreo del Lago Cocibolca. Organizar la información obtenida en pasados estudios del lago y su cuenca. Establecer un sistema de información para la cuenca del lago. Establecer curvas de reflectancia para observaciones satelitales del lago para distintos contaminantes. Actualizar información sobre actividades y contaminación en la cuenca en marzo 2007.

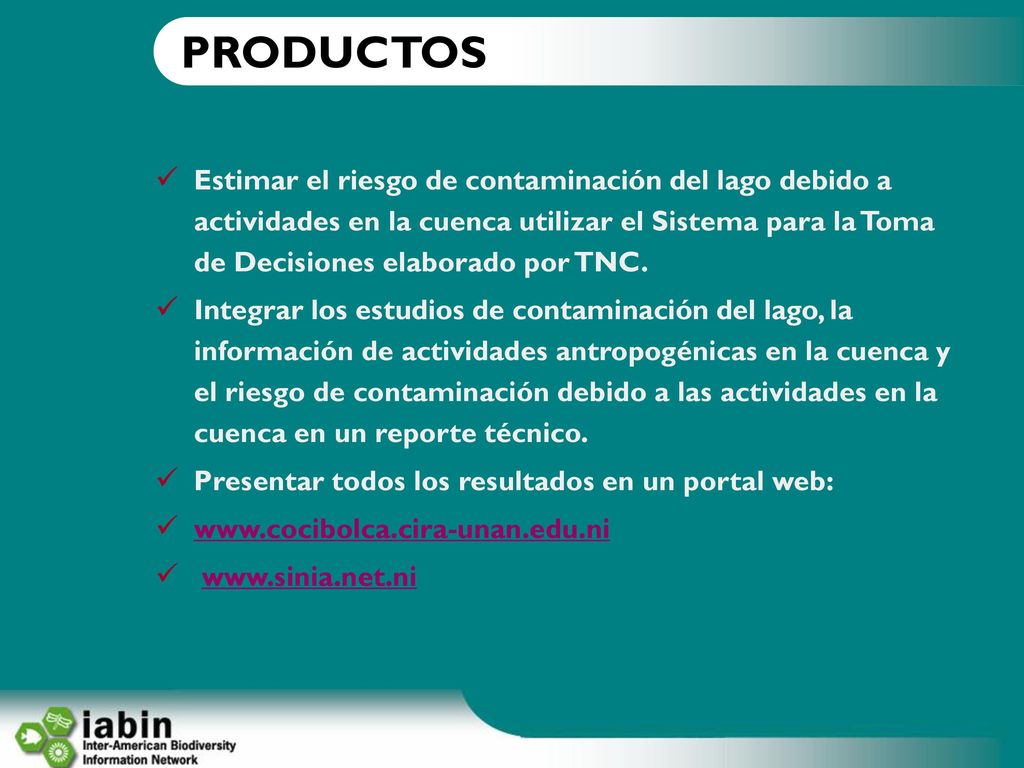

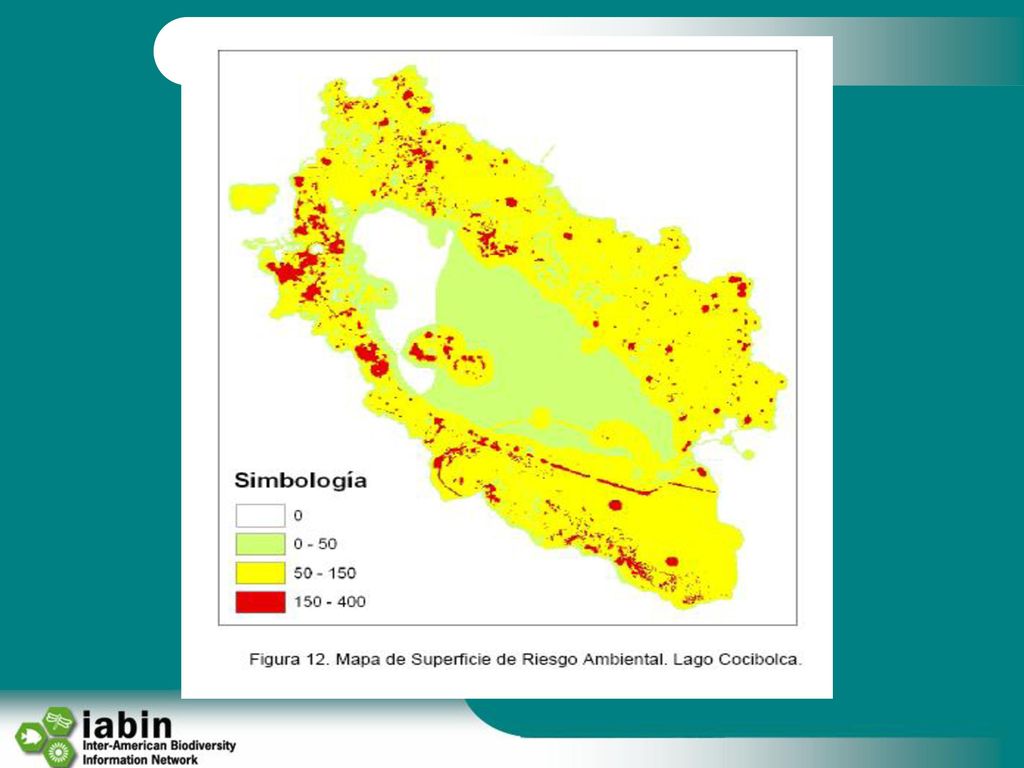

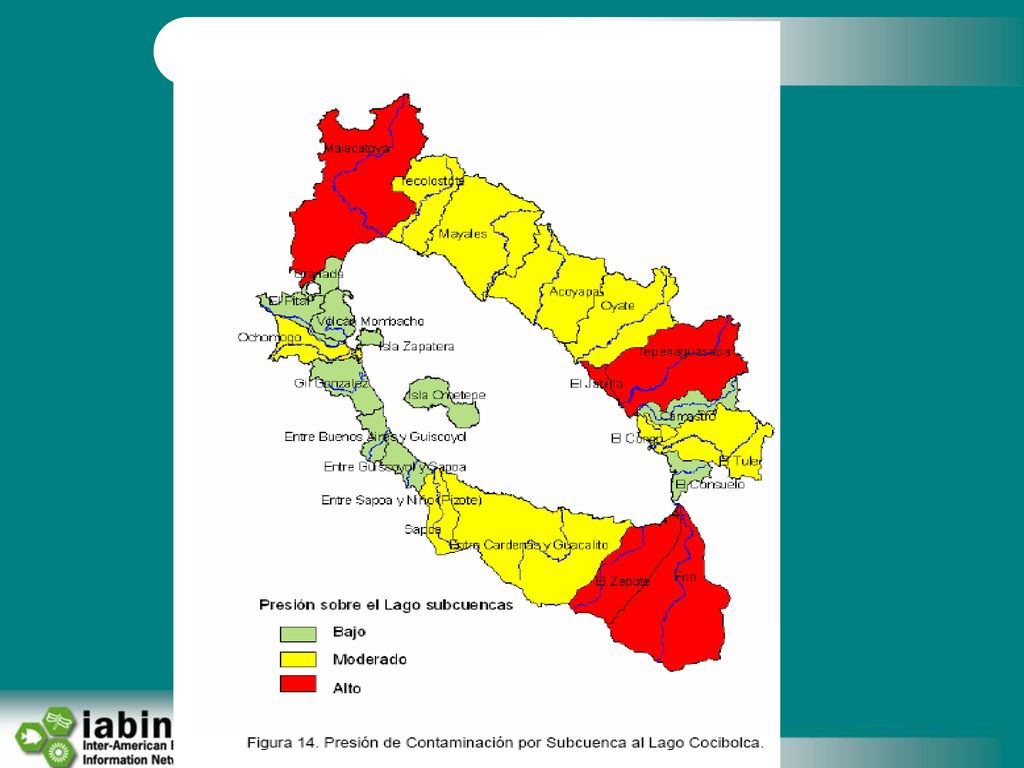

40 PRODUCTOS Estimar el riesgo de contaminación del lago debido a actividades en la cuenca utilizar el Sistema para la Toma de Decisiones elaborado por TNC. Integrar los estudios de contaminación del lago, la información de actividades antropogénicas en la cuenca y el riesgo de contaminación debido a las actividades en la cuenca en un reporte técnico. Presentar todos los resultados en un portal web:

41

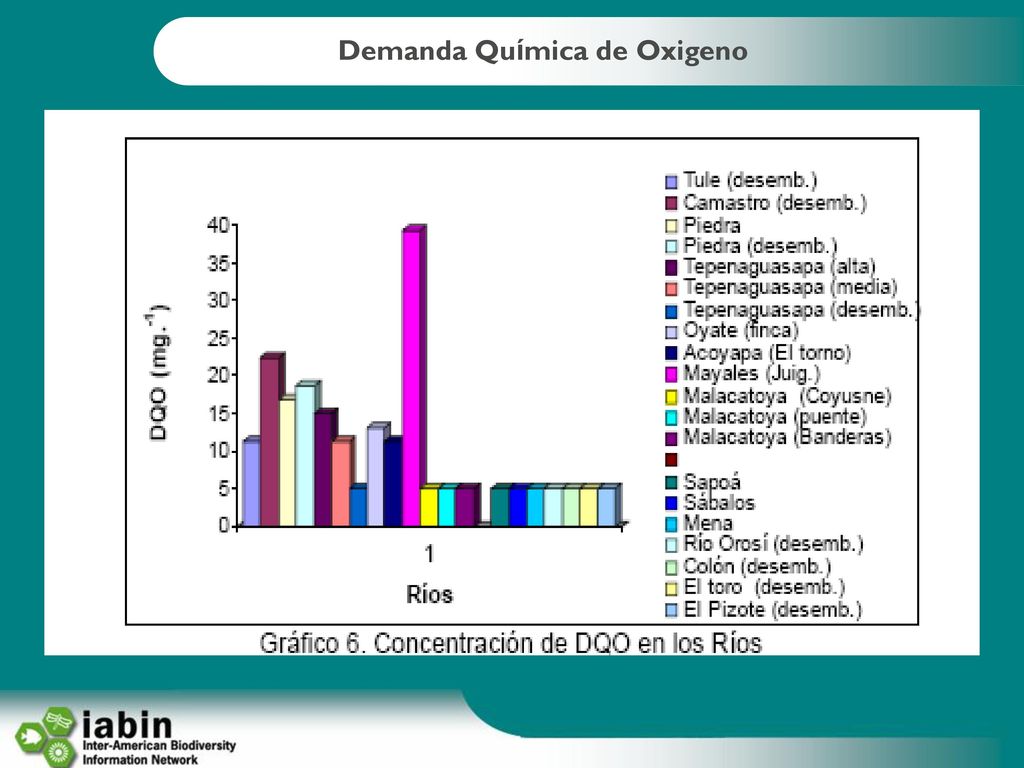

42 Demanda Química de Oxigeno

43

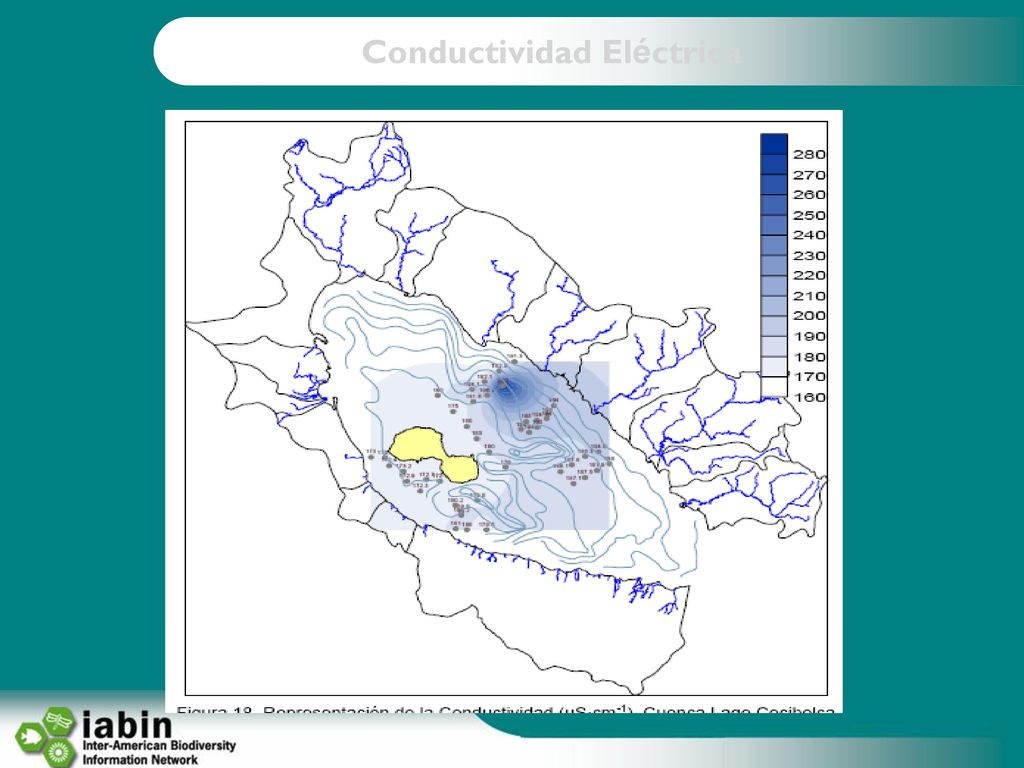

44 Conductividad Eléctrica

45

46

47

48

49

50

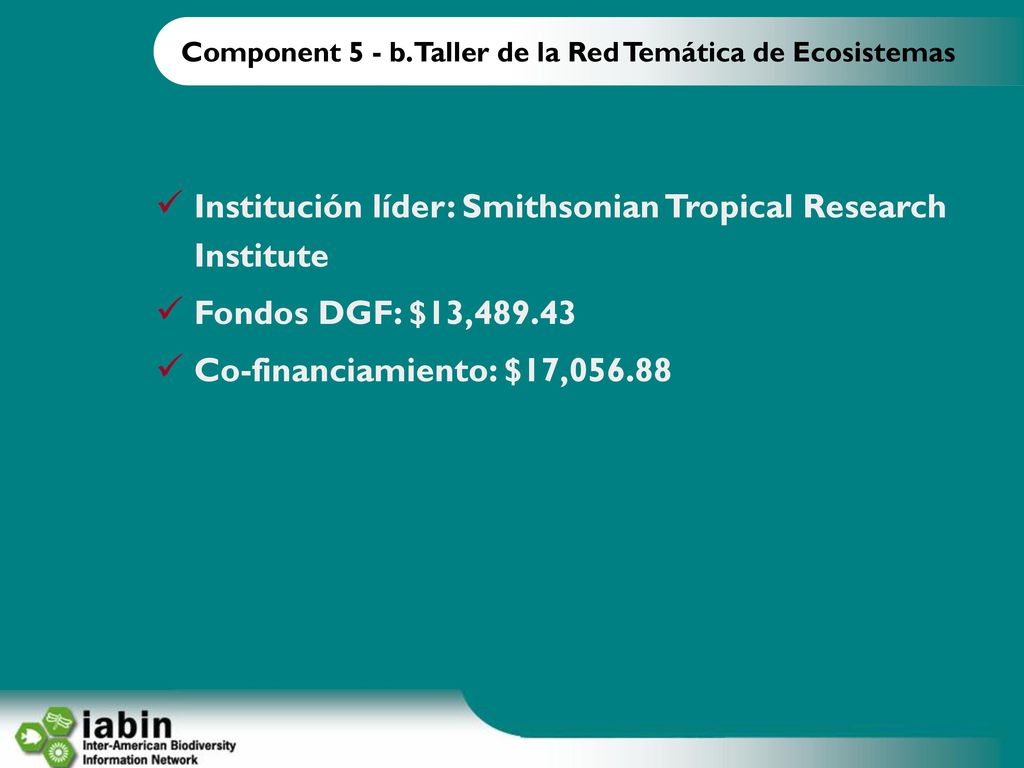

51 Component 5 - b. Taller de la Red Temática de Ecosistemas
Institución líder: Smithsonian Tropical Research Institute Fondos DGF: $13,489.43 Co-financiamiento: $17,056.88

52 School of Public Health, University of Michigan UNAN/León - Nicaragua

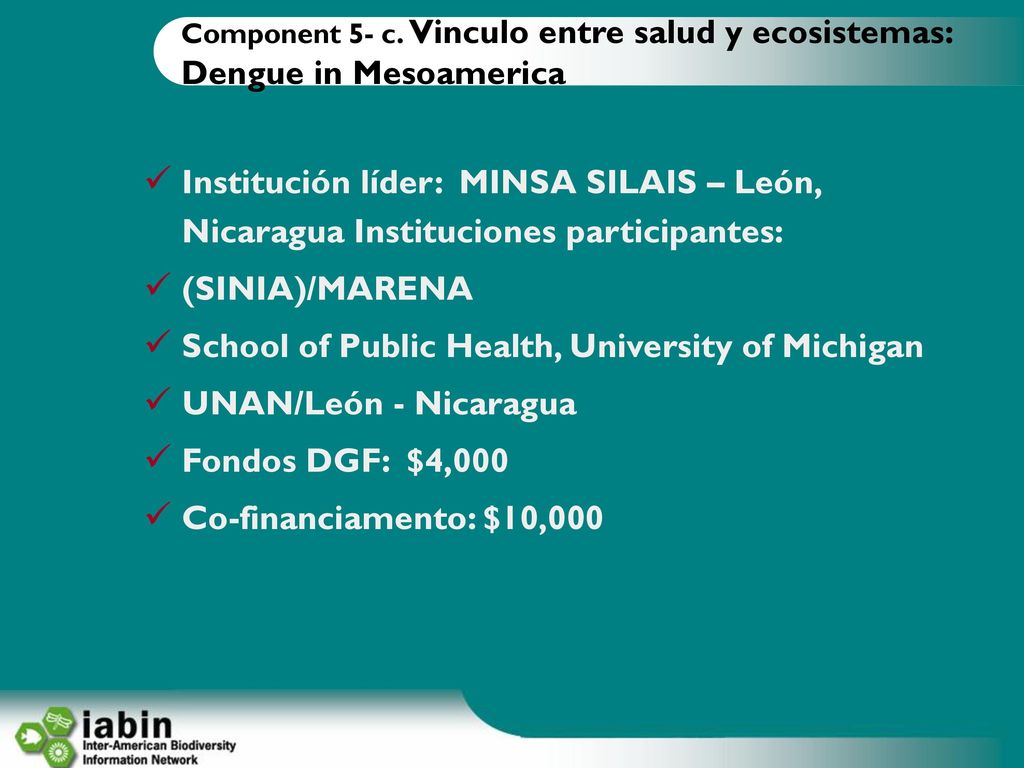

Component 5- c. Vinculo entre salud y ecosistemas: Dengue in Mesoamerica Institución líder: MINSA SILAIS – León, Nicaragua Instituciones participantes: (SINIA)/MARENA School of Public Health, University of Michigan UNAN/León - Nicaragua Fondos DGF: $4,000 Co-financiamento: $10,000
